Узлы балочных конструкций ИНЖЕНЕРНО-ТЕХНИЧЕСКИЙ ИНСТИТУТ КУРС «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ»
Узлы балочных конструкций Опорные узлы главных балок
Шарнирные узлы опирания главных балок

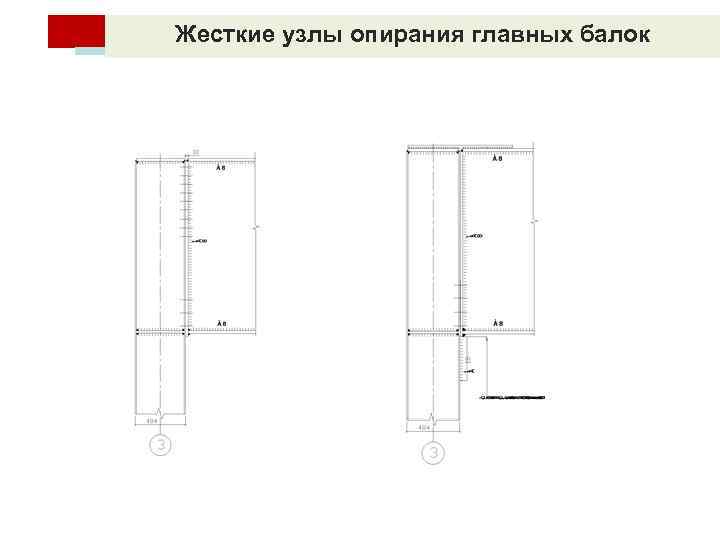

Жесткие узлы опирания главных балок

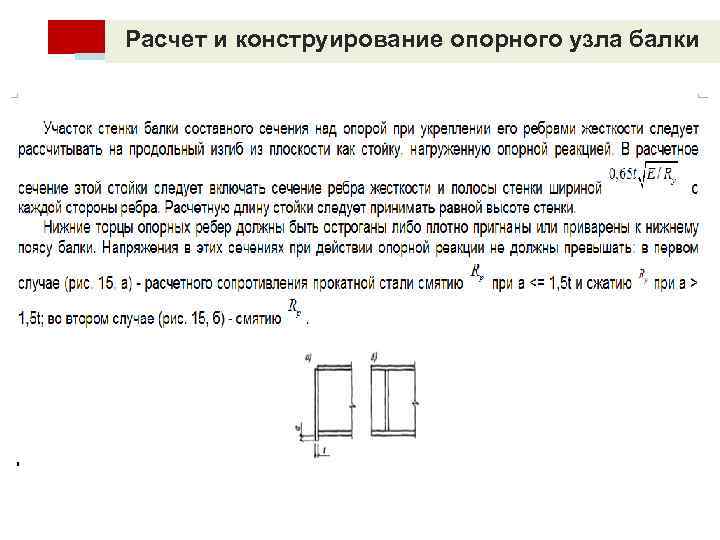

Расчет и конструирование опорного узла балки

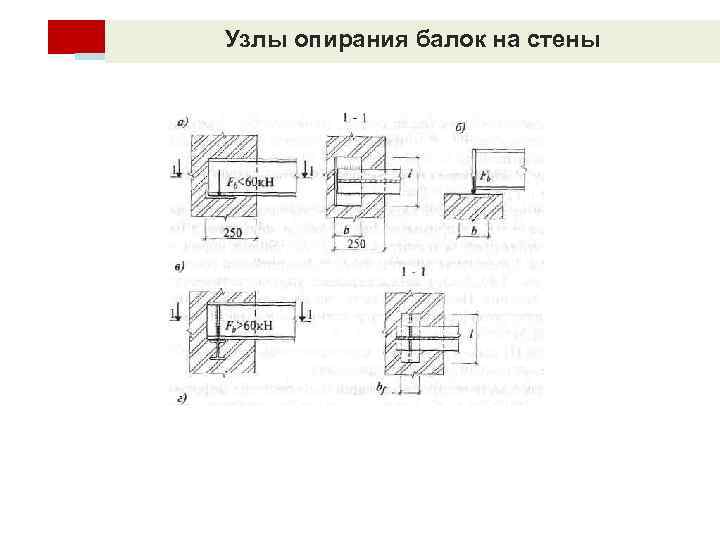

Узлы опирания балок на стены
Узлы балочных конструкций Узлы сопряжения балок
Сопряжения балок между собой
Сопряжения балок между собой
Узлы балочных конструкций Укрупнительные стыки балок
Стыки прокатных балок

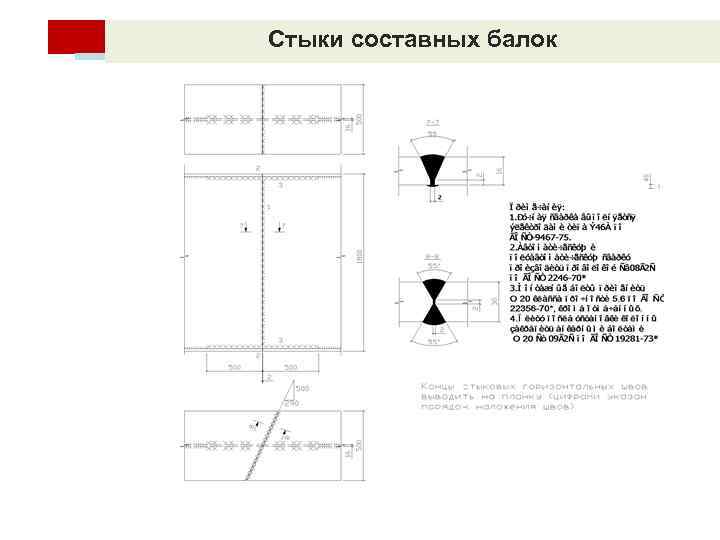

Стыки составных балок
Стыки составных балок

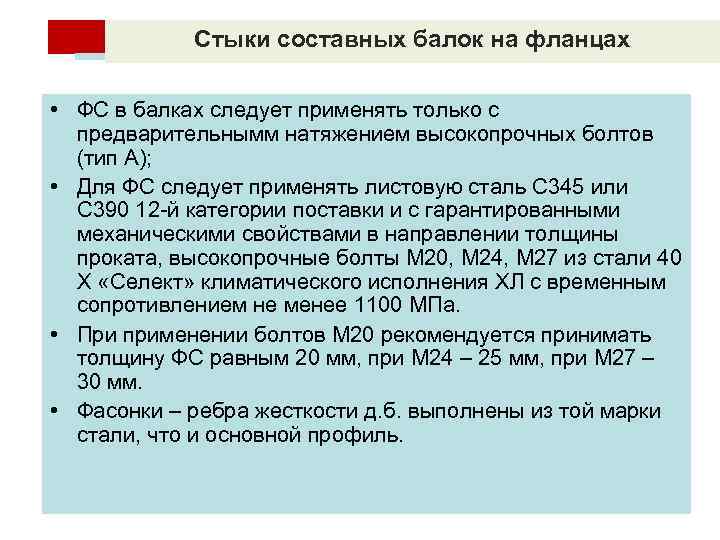

Стыки составных балок на фланцах • ФС в балках следует применять только с предварительнымм натяжением высокопрочных болтов (тип А); • Для ФС следует применять листовую сталь С 345 или С 390 12 -й категории поставки и с гарантированными механическими свойствами в направлении толщины проката, высокопрочные болты М 20, М 24, М 27 из стали 40 Х «Селект» климатического исполнения ХЛ с временным сопротивлением не менее 1100 МПа. • При применении болтов М 20 рекомендуется принимать толщину ФС равным 20 мм, при М 24 – 25 мм, при М 27 – 30 мм. • Фасонки – ребра жесткости д. б. выполнены из той марки стали, что и основной профиль.

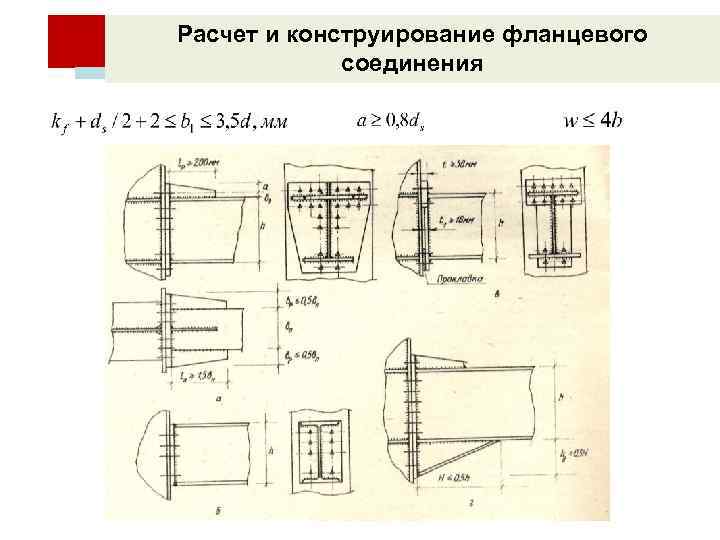

Расчет и конструирование фланцевого соединения

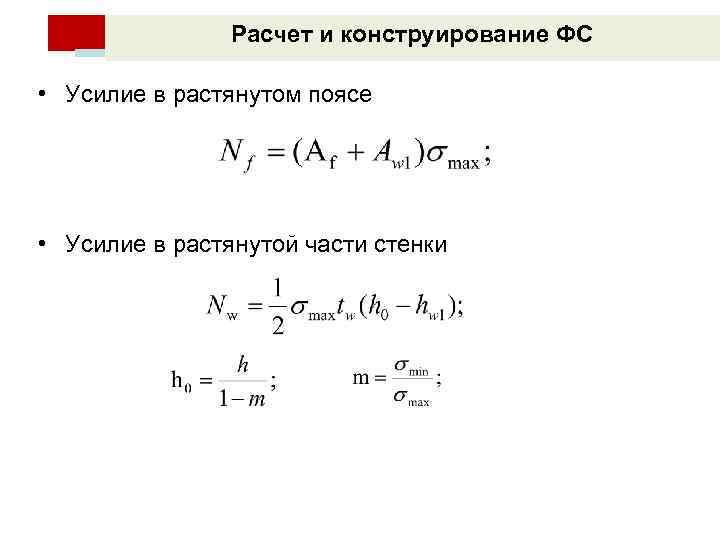

Расчет и конструирование ФС • Усилие в растянутом поясе • Усилие в растянутой части стенки

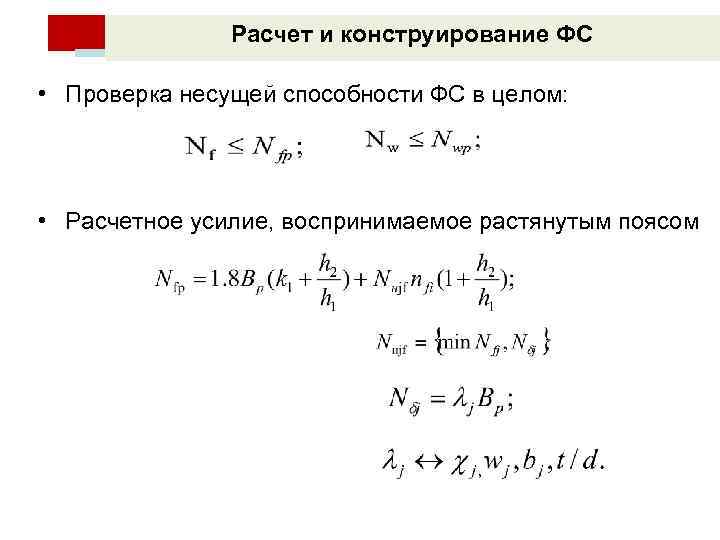

Расчет и конструирование ФС • Проверка несущей способности ФС в целом: • Расчетное усилие, воспринимаемое растянутым поясом
