Уточнение параметров кристаллической решетки по дифрактограмме порошка Программа

Уточнение параметров кристаллической решетки по дифрактограмме порошка Программа CELREF by Jean Laugier and Bernard Bochu http: //www. inpg. fr/LMGP

1. Конвертация исходных данных Исходный формат Имя файла Выходной формат Начальный угол Конечный угол Тип излучения Сконвертировать Выход Программа Conv. X http: //www. ccp 14. ac. uk

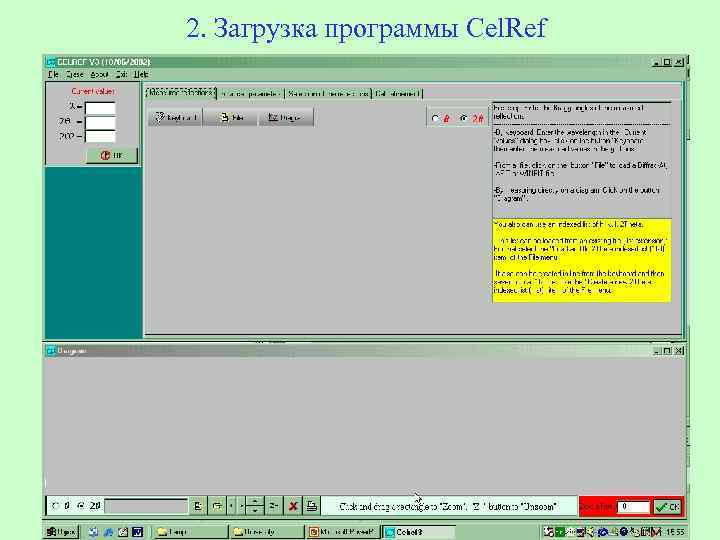

2. Загрузка программы Cel. Ref

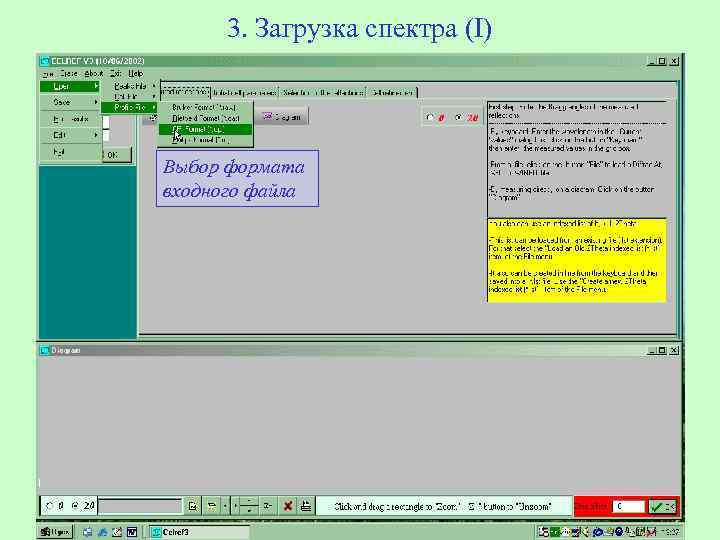

3. Загрузка спектра (I) Выбор формата входного файла

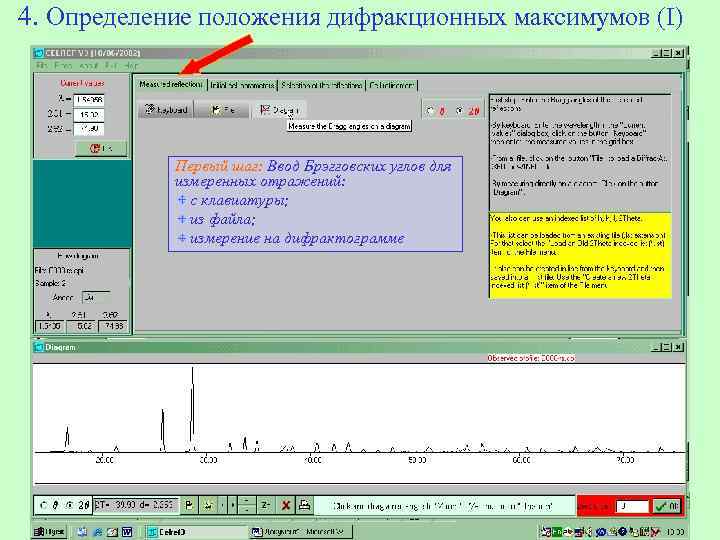

4. Определение положения дифракционных максимумов (I) Первый шаг: Ввод Брэгговских углов для измеренных отражений: с клавиатуры; из файла; измерение на дифрактограмме

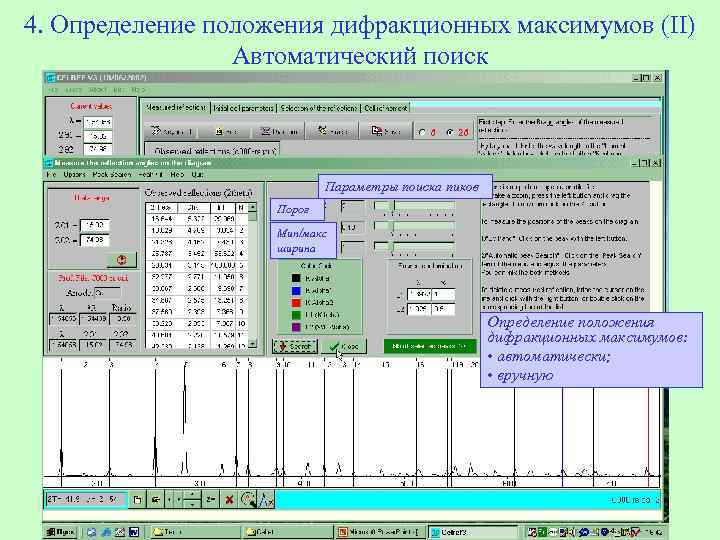

4. Определение положения дифракционных максимумов (II) Автоматический поиск Параметры поиска пиков Порог Мин/макс ширина Определение положения дифракционных максимумов: • автоматически; • вручную

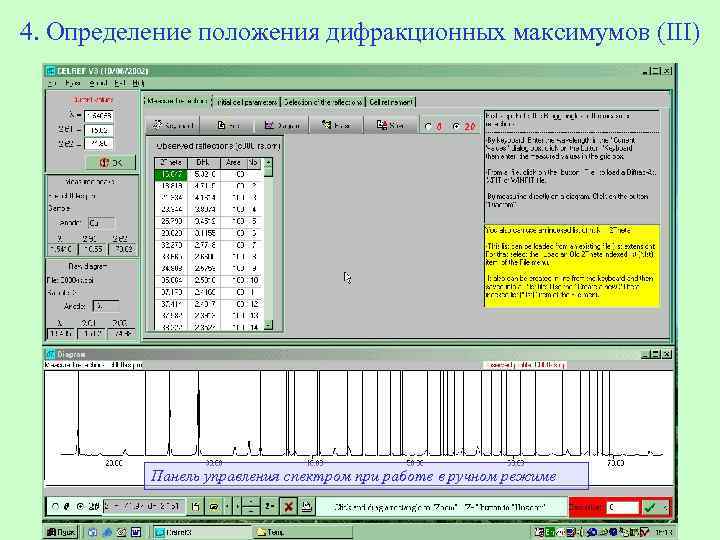

4. Определение положения дифракционных максимумов (III) Панель управления спектром при работе в ручном режиме

5. Ввод исходных параметров решетки и расчет штрих-диаграммы Ввод исходных параметров решетки: • с клавиатуры; • из файла.

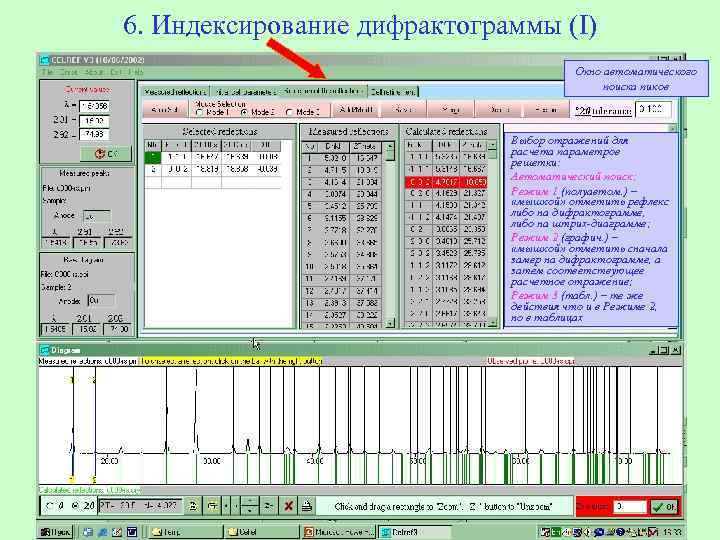

6. Индексирование дифрактограммы (I) Окно автоматического поиска пиков Выбор отражений для расчета параметров решетки: Автоматический поиск; Режим 1 (полуавтом. ) – «мышкой» отметить рефлекс либо на дифрактограмме, либо на штрих-диаграмме; Режим 2 (графич. ) – «мышкой» отметить сначала замер на дифрактограмме, а затем соответствующее расчетное отражение; Режим 3 (табл. ) – те же действия что и в Режиме 2, но в таблицах

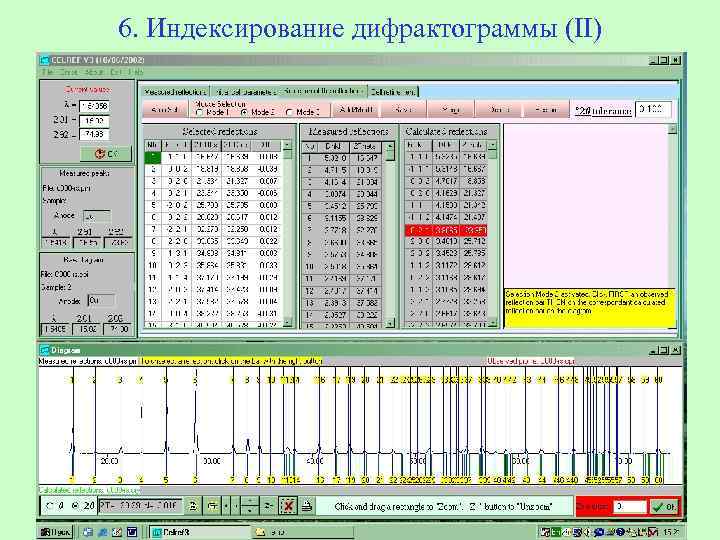

6. Индексирование дифрактограммы (II)

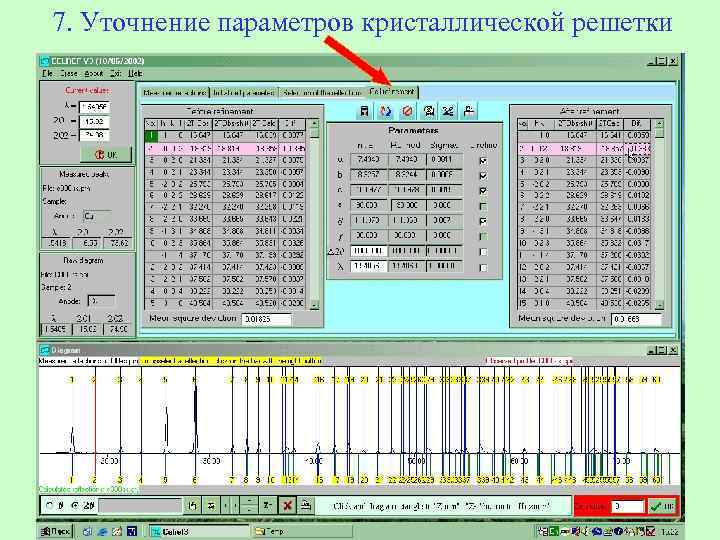

7. Уточнение параметров кристаллической решетки

8. Редактирование и сохранение результатов
