Уточнение методики автоматизированного расчета НДС сварной конструкции рештака

Уточнение методики автоматизированного расчета НДС сварной конструкции рештака шахтного конвейера. Выполнил: ст. гр. МКТ-12 Нагибин С. Д. Научный руководитель: к. т. н. , доцент Жуков И. А.

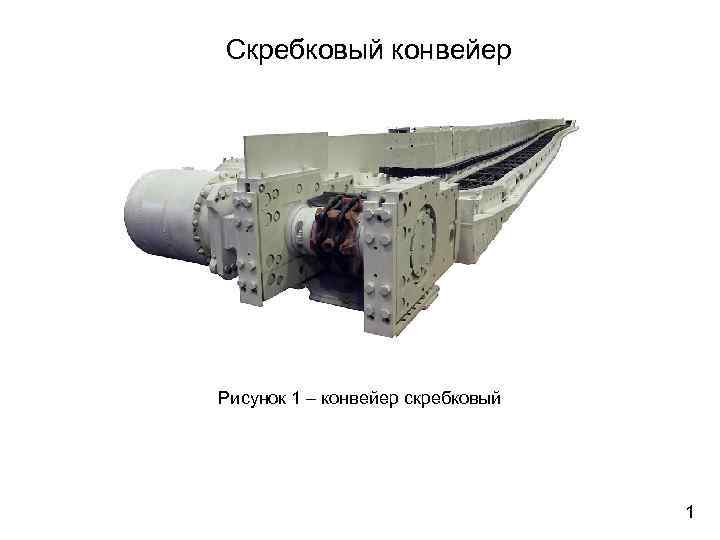

Скребковый конвейер Рисунок 1 – конвейер скребковый 1

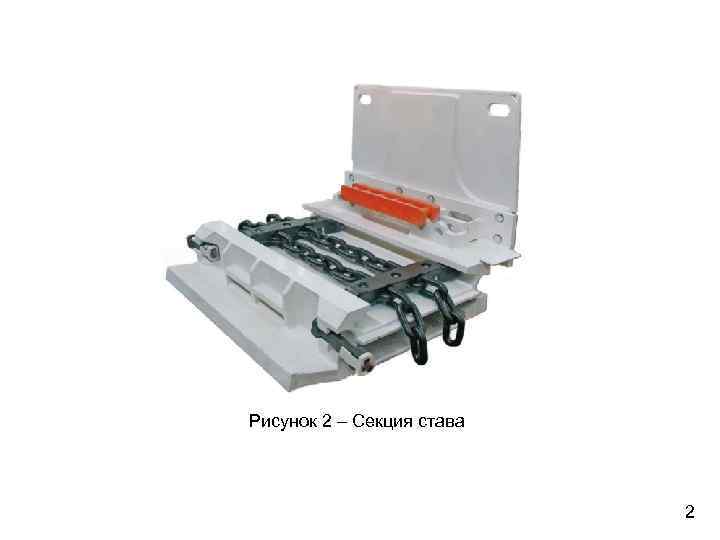

Рисунок 2 – Секция става 2

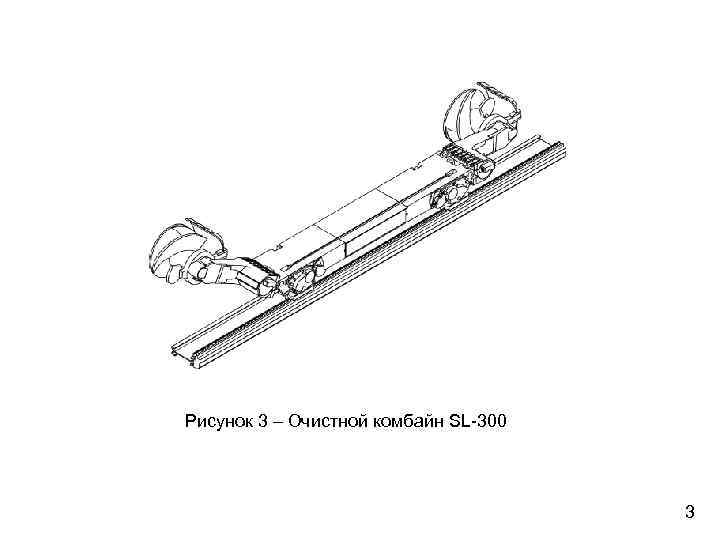

Рисунок 3 – Очистной комбайн SL-300 3

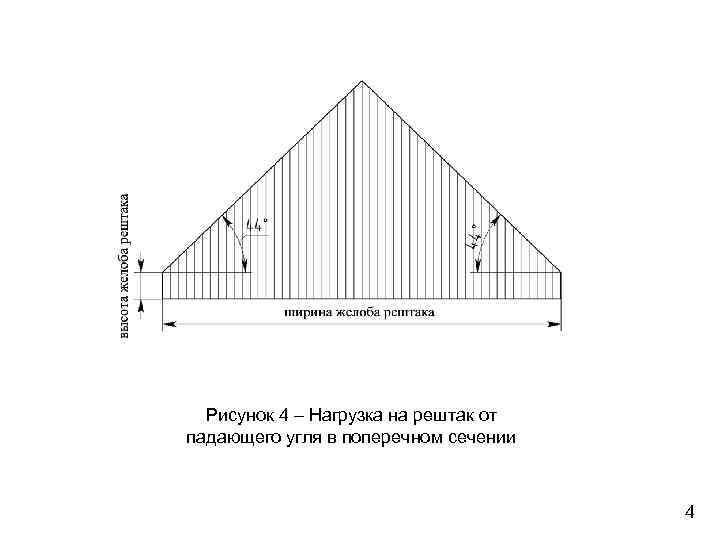

Рисунок 4 – Нагрузка на рештак от падающего угля в поперечном сечении 4

Нагрузки действующие на рештак 1) статическая от скребка; 2) статическая от цепи; 3) динамическая от угля, распределенная согласно схеме, показанной на рисунке 4; 4) статическая от опоры комбайна на боковину; 5) статическая от звездочки комбайна на один зуб рейки в направлении, нормальном профилю зуба; 6) сдвиговая на донный лист; 7) статическая от сдвижки крепи. 5

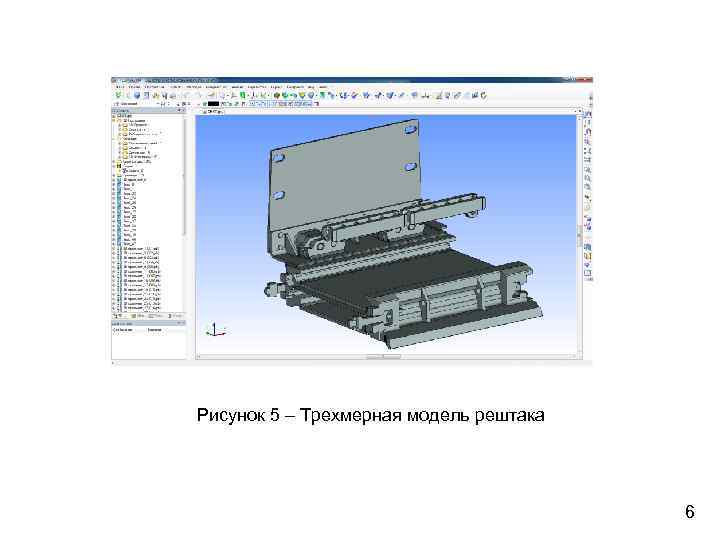

Рисунок 5 – Трехмерная модель рештака 6

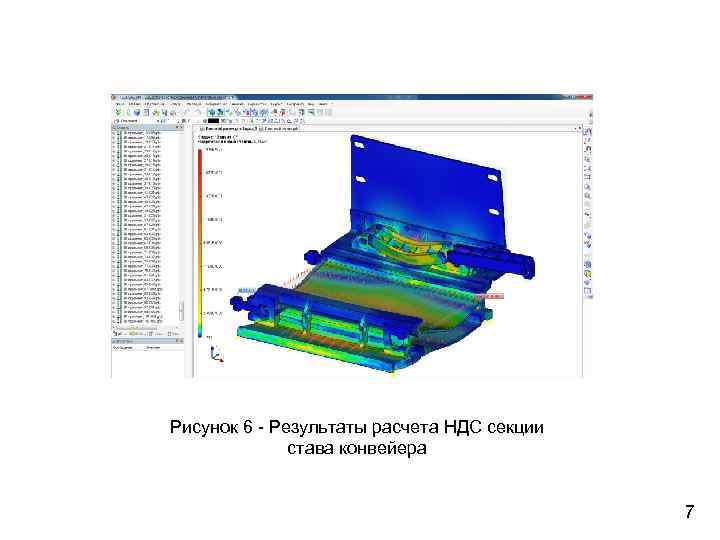

Рисунок 6 - Результаты расчета НДС секции става конвейера 7

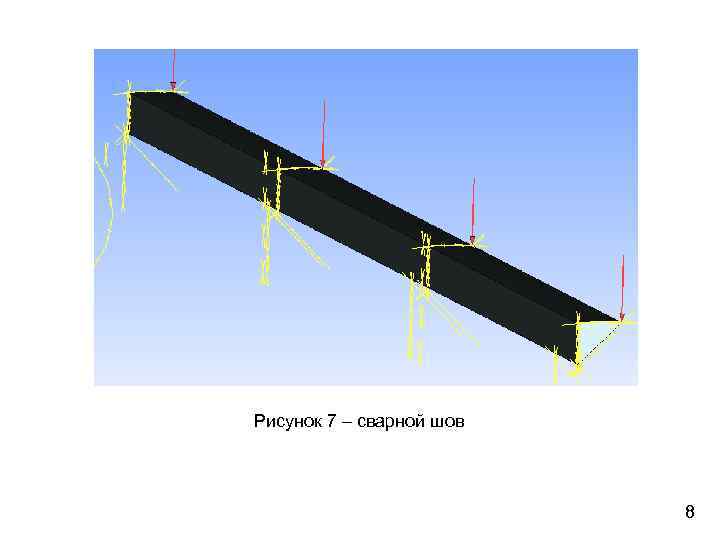

Рисунок 7 – сварной шов 8

Рисунок 8 – часть рештака шахтного конвейера 9

Рисунок 9 – ошибка в расчете Рисунок 10 – расчет НДС 10
