Устройство защитных покрытий.ppt

  • Количество слайдов: 24

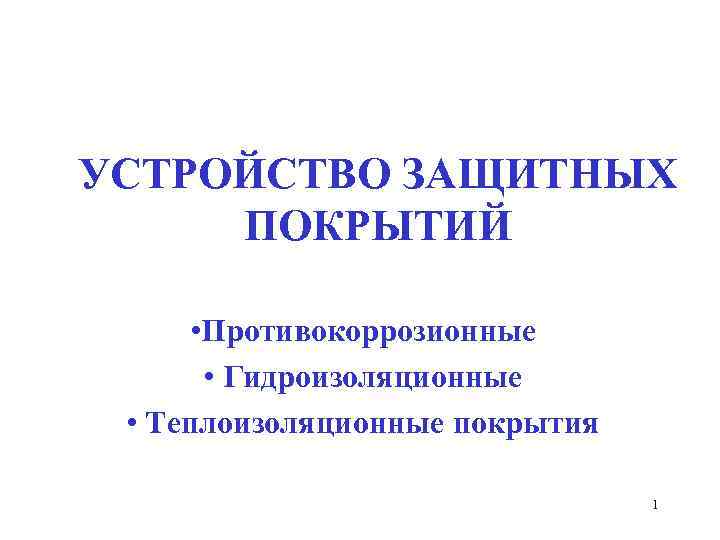

>УСТРОЙСТВО ЗАЩИТНЫХ ПОКРЫТИЙ  • Противокоррозионные  • Гидроизоляционные  • Теплоизоляционные покрытия УСТРОЙСТВО ЗАЩИТНЫХ ПОКРЫТИЙ • Противокоррозионные • Гидроизоляционные • Теплоизоляционные покрытия 1

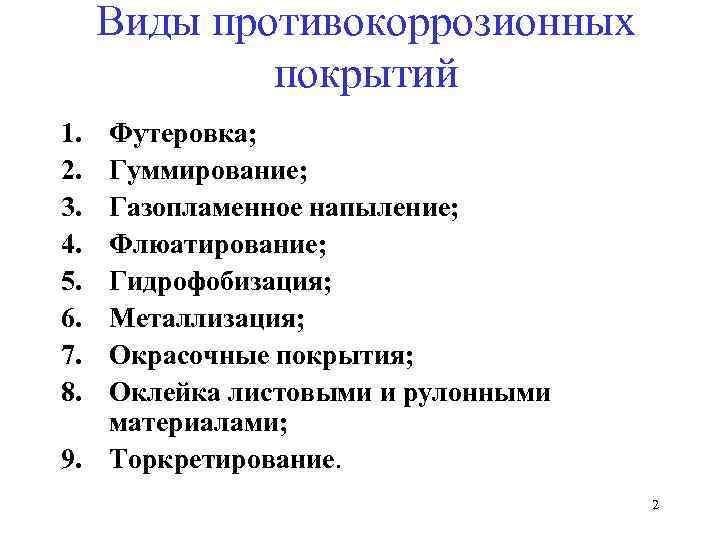

> Виды противокоррозионных   покрытий 1. Футеровка; 2. Гуммирование; 3. Газопламенное напыление; 4. Виды противокоррозионных покрытий 1. Футеровка; 2. Гуммирование; 3. Газопламенное напыление; 4. Флюатирование; 5. Гидрофобизация; 6. Металлизация; 7. Окрасочные покрытия; 8. Оклейка листовыми и рулонными материалами; 9. Торкретирование. 2

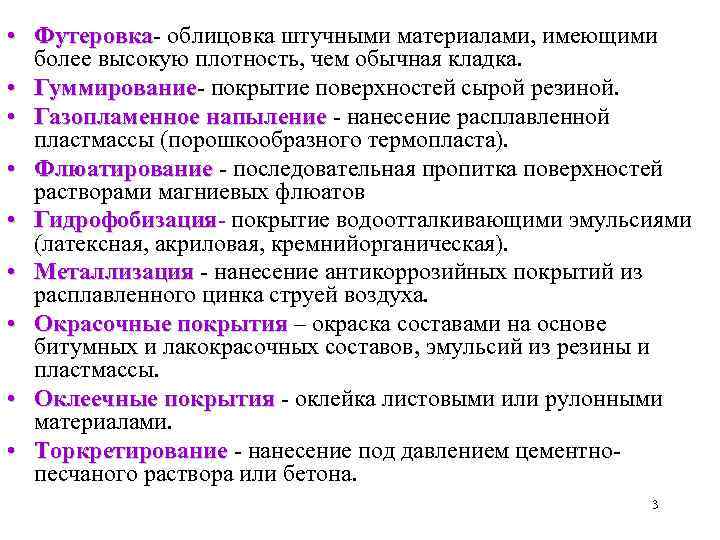

> • Футеровка- облицовка штучными материалами, имеющими  Футеровка  более высокую плотность, чем • Футеровка- облицовка штучными материалами, имеющими Футеровка более высокую плотность, чем обычная кладка. • Гуммирование- покрытие поверхностей сырой резиной. Гуммирование • Газопламенное напыление - нанесение расплавленной пластмассы (порошкообразного термопласта). • Флюатирование - последовательная пропитка поверхностей растворами магниевых флюатов • Гидрофобизация- покрытие водоотталкивающими эмульсиями Гидрофобизация (латексная, акриловая, кремнийорганическая). • Металлизация - нанесение антикоррозийных покрытий из расплавленного цинка струей воздуха. • Окрасочные покрытия – окраска составами на основе битумных и лакокрасочных составов, эмульсий из резины и пластмассы. • Оклеечные покрытия - оклейка листовыми или рулонными материалами. • Торкретирование - нанесение под давлением цементно- песчаного раствора или бетона. 3

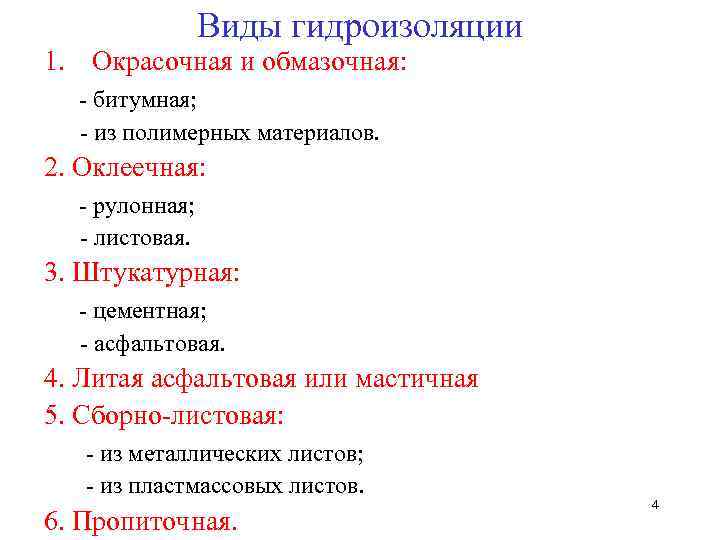

>    Виды гидроизоляции 1. Окрасочная и обмазочная:  - битумная; Виды гидроизоляции 1. Окрасочная и обмазочная: - битумная; - из полимерных материалов. 2. Оклеечная: - рулонная; - листовая. 3. Штукатурная: - цементная; - асфальтовая. 4. Литая асфальтовая или мастичная 5. Сборно-листовая: - из металлических листов; - из пластмассовых листов. 4 6. Пропиточная.

> Технологический процесс гидроизоляции конструкций Подготовительные  Основные процессы:   1. Грунтовка 1 Технологический процесс гидроизоляции конструкций Подготовительные Основные процессы: 1. Грунтовка 1 или 2 1. Очистка поверхности; слоями (2 слой после 2. Выравнивание или просушки первого). ; насечка поверхности; 2. Устройство 3. Промывка и просушка; гидроизоляцион- 4. Заделка раковин; ного покрытия (технология зависит 5. Доставка материалов; от вида покрытия). 6. Оборудование рабочих мест. 5

>   Окрасочная и обмазочная гидроизоляция  - это многослойное покрытие из составов Окрасочная и обмазочная гидроизоляция - это многослойное покрытие из составов на основе битума или синтетических смол Окрасочная изоляция применяется в основном для защиты от капиллярной влаги. Окрасочную гидроизоляцию наносят после грунтовки, обычно через 30 - 60 мин. Каждый слой в два или несколько приемов, если на основе глифталевых или эпоксидных смол. Толщина окрасочного слоя 0, 2 - 0, 8 мм. Обмазочная гидроизоляция устраивается мастиками с толщиной слоя 8 - 10 мм. Работы выполняют звеном из 2 -3 - человек. 6

>  Нанесение окрасочной гидроизоляции ручным способом: а—на вертикальной поверхности валиком; б— на горизонтальной Нанесение окрасочной гидроизоляции ручным способом: а—на вертикальной поверхности валиком; б— на горизонтальной поверхности щеткой; 1 —поверхность, подготовленная под гидроизоляцию; 2 — огрунтованная поверхность; 3 —емкость с гидроизоляционным материалом; 4 — участок, покрываемый гидроизоляцией; 5 — валик; 6 —поверхность, покрытая гидроизоляцией; 7 — щетка; 8 — полосы, покрывающие смежные участки 7

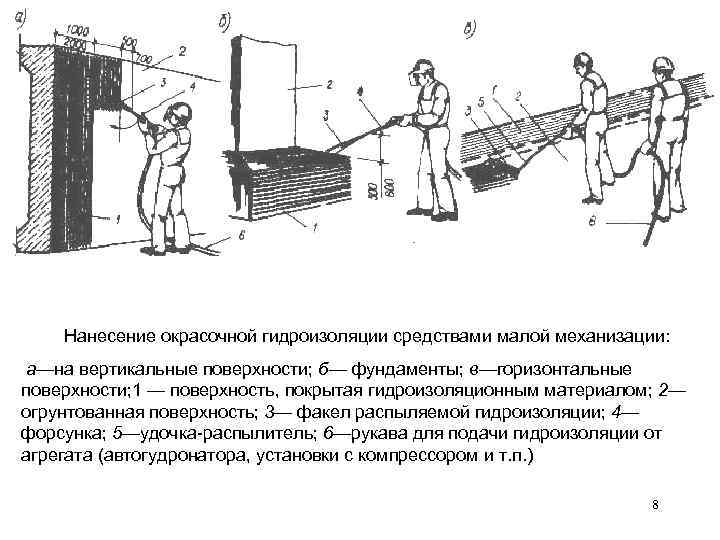

>  Нанесение окрасочной гидроизоляции средствами малой механизации:  а—на вертикальные поверхности; б— фундаменты; Нанесение окрасочной гидроизоляции средствами малой механизации: а—на вертикальные поверхности; б— фундаменты; в—горизонтальные поверхности; 1 — поверхность, покрытая гидроизоляционным материалом; 2— огрунтованная поверхность; 3— факел распыляемой гидроизоляции; 4— форсунка; 5—удочка-распылитель; 6—рукава для подачи гидроизоляции от агрегата (автогудронатора, установки с компрессором и т. п. ) 8

> Оклеенная гидроизоляция — покрытие из нескольких слоев  рулонных, пленочных или листовых материалов, Оклеенная гидроизоляция — покрытие из нескольких слоев рулонных, пленочных или листовых материалов, которые послойно наклеивают на поверхность посредством битумных мастик или синтетических составов. Гидроизоляцию наносят на поверхность снизу вверх со стороны гидростатического напора воды. Материалы для оклеечной гидроизоляции —те же, что и для рулонных кровель. Процесс устройства рулонной гидроизоляции для таких материалов аналогичен устройству рулонной кровли. Устройство оклеенной гидроизоляции рулонными материалами на битумной основе на вертикальных поверхностях: 1 —выпуск ковра горизонтальной поверхности; 2 —бачок с мастикой; 3 — подготовленная поверхность; 4—первый слой изоляции; 5 — второй слой изоляции; 6—защитная стенка 9

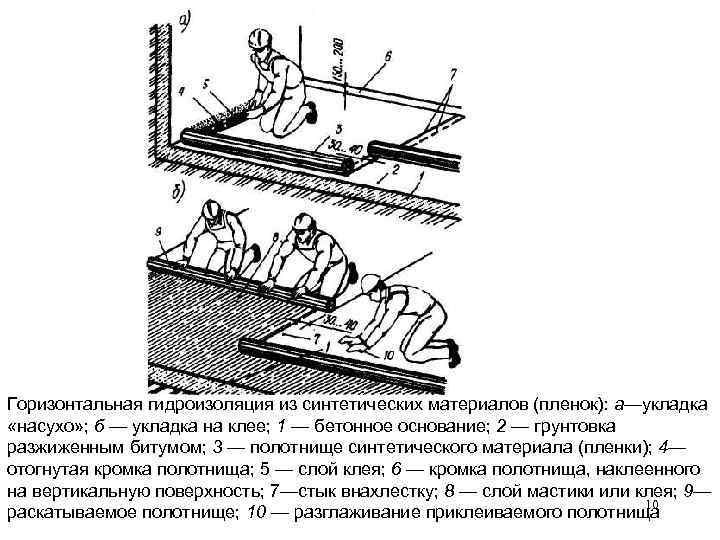

>Горизонтальная гидроизоляция из синтетических материалов (пленок): а—укладка «насухо» ; б — укладка на клее; Горизонтальная гидроизоляция из синтетических материалов (пленок): а—укладка «насухо» ; б — укладка на клее; 1 — бетонное основание; 2 — грунтовка разжиженным битумом; 3 — полотнище синтетического материала (пленки); 4— отогнутая кромка полотнища; 5 — слой клея; 6 — кромка полотнища, наклеенного на вертикальную поверхность; 7—стык внахлестку; 8 — слой мастики или клея; 9— 10 раскатываемое полотнище; 10 — разглаживание приклеиваемого полотнища

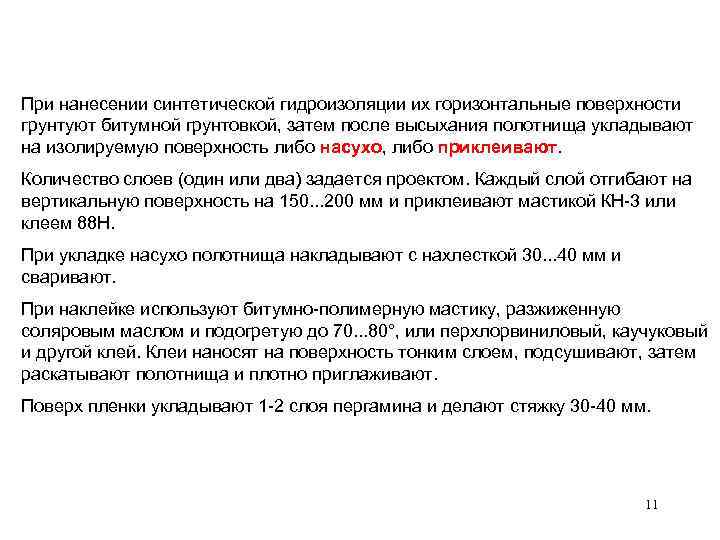

>При нанесении синтетической гидроизоляции их горизонтальные поверхности грунтуют битумной грунтовкой, затем после высыхания полотнища При нанесении синтетической гидроизоляции их горизонтальные поверхности грунтуют битумной грунтовкой, затем после высыхания полотнища укладывают на изолируемую поверхность либо насухо, либо приклеивают. Количество слоев (один или два) задается проектом. Каждый слой отгибают на вертикальную поверхность на 150. . . 200 мм и приклеивают мастикой КН-3 или клеем 88 Н. При укладке насухо полотнища накладывают с нахлесткой 30. . . 40 мм и сваривают. При наклейке используют битумно-полимерную мастику, разжиженную соляровым маслом и подогретую до 70. . . 80°, или перхлорвиниловый, каучуковый и другой клей. Клеи наносят на поверхность тонким слоем, подсушивают, затем раскатывают полотнища и плотно приглаживают. Поверх пленки укладывают 1 -2 слоя пергамина и делают стяжку 30 -40 мм. 11

>   Штукатурная гидроизоляция из цементно-песчаного или асфальтового раствора применяется для защиты жестких Штукатурная гидроизоляция из цементно-песчаного или асфальтового раствора применяется для защиты жестких трещиноустойчивых конструкций, не подвергающихся динамическим воздействиям. До начала работ на бетонных поверхностях делают насечку и увлажняют. Раствор наносят способом торкретирования с помощью цемент-пушки или установки «Пневмобетон» слоями толщиной 6 -10 мм. Асфальтовый раствор (битум, наполнитель) используется в горячем и холодном виде, укладывается слоем до 20 -25 мм Порядок выполнения работ: • Зачистка арматуры, нанесение насечек; • увлажнение поверхности; • нанесение готового раствора. Торкретирование поверхности цемент-пушкой 12

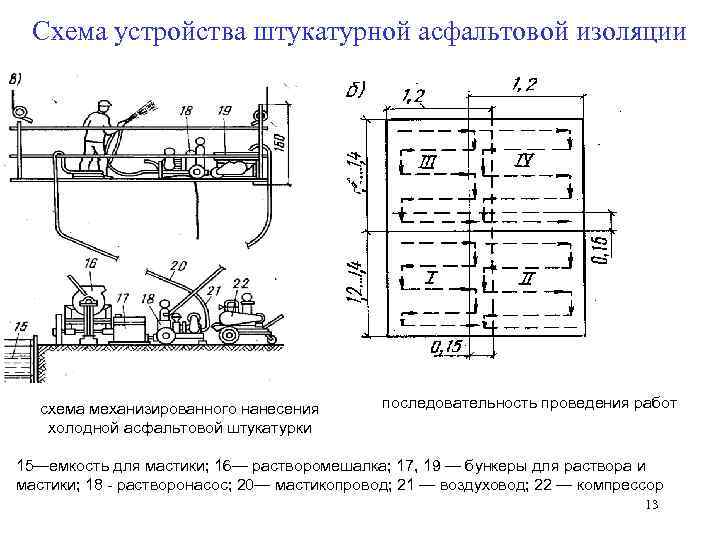

> Схема устройства штукатурной асфальтовой изоляции  схема механизированного нанесения   последовательность проведения Схема устройства штукатурной асфальтовой изоляции схема механизированного нанесения последовательность проведения работ холодной асфальтовой штукатурки 15—емкость для мастики; 16— растворомешалка; 17, 19 — бункеры для раствора и мастики; 18 - растворонасос; 20— мастикопровод; 21 — воздуховод; 22 — компрессор 13

>Гидроизоляция из листовых материалов и плит       14 Гидроизоляция из листовых материалов и плит 14

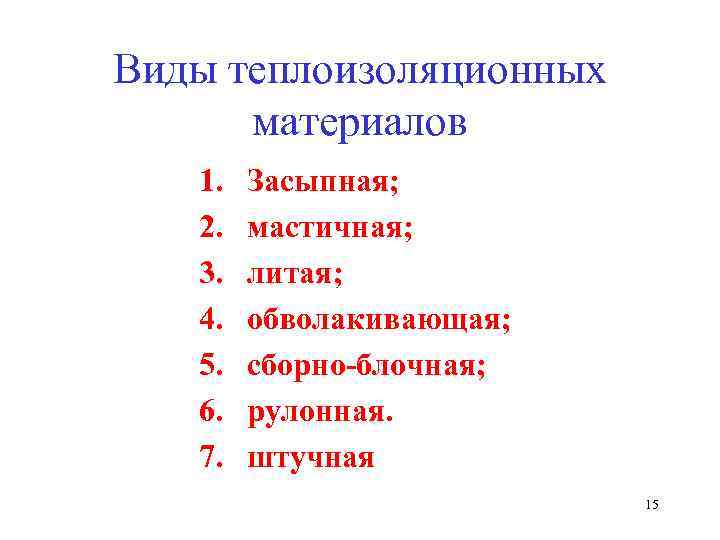

>Виды теплоизоляционных  материалов  1.  Засыпная; 2.  мастичная; 3.  литая; Виды теплоизоляционных материалов 1. Засыпная; 2. мастичная; 3. литая; 4. обволакивающая; 5. сборно-блочная; 6. рулонная. 7. штучная 15

>Схема устройства засыпной теплоизоляции   •  Теплоизоляционный    слой; Схема устройства засыпной теплоизоляции • Теплоизоляционный слой; • Маячные рейки; • Мотороллер для перевозки материалов; • Рейка для разравнивания материала; • Каток для укатки; • Изолируемая конструкция. 16

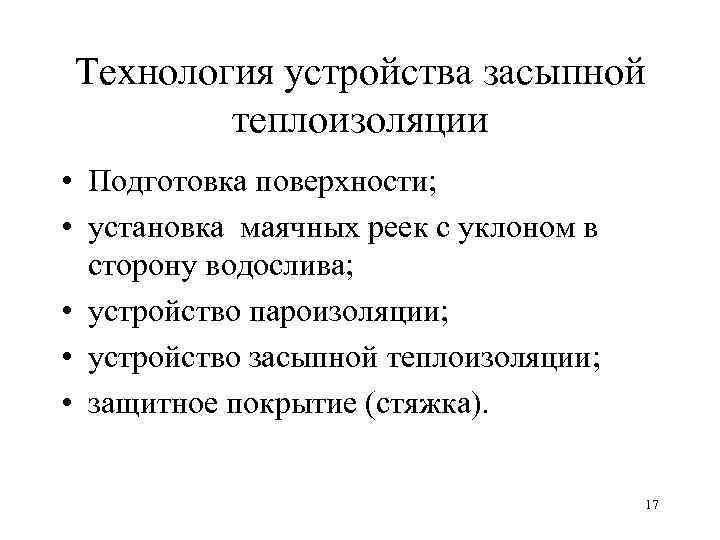

>Технология устройства засыпной   теплоизоляции • Подготовка поверхности;  • установка маячных реек Технология устройства засыпной теплоизоляции • Подготовка поверхности; • установка маячных реек с уклоном в сторону водослива; • устройство пароизоляции; • устройство засыпной теплоизоляции; • защитное покрытие (стяжка). 17

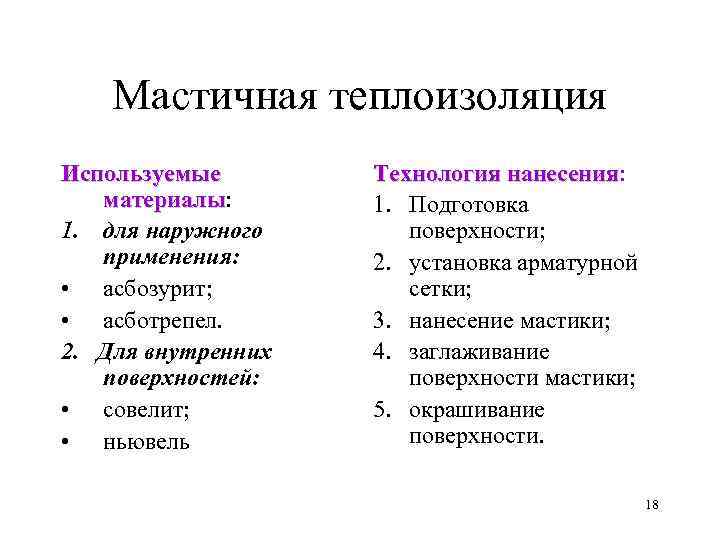

>  Мастичная теплоизоляция Используемые  Технология нанесения:      Мастичная теплоизоляция Используемые Технология нанесения: нанесения материалы: материалы 1. Подготовка 1. для наружного поверхности; применения: 2. установка арматурной • асбозурит; сетки; • асботрепел. 3. нанесение мастики; 2. Для внутренних 4. заглаживание поверхностей: поверхности мастики; • совелит; 5. окрашивание • ньювель поверхности. 18

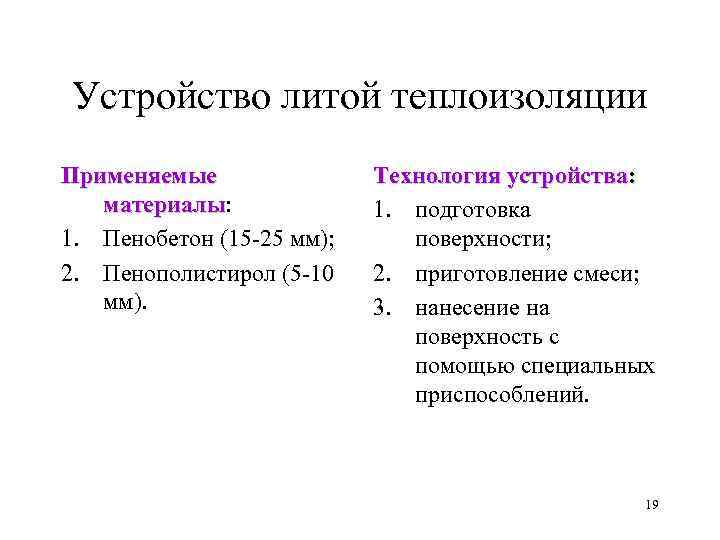

>Устройство литой теплоизоляции Применяемые    Технология устройства: материалы    1. Устройство литой теплоизоляции Применяемые Технология устройства: материалы 1. подготовка 1. Пенобетон (15 -25 мм); поверхности; 2. Пенополистирол (5 -10 2. приготовление смеси; мм). 3. нанесение на поверхность с помощью специальных приспособлений. 19

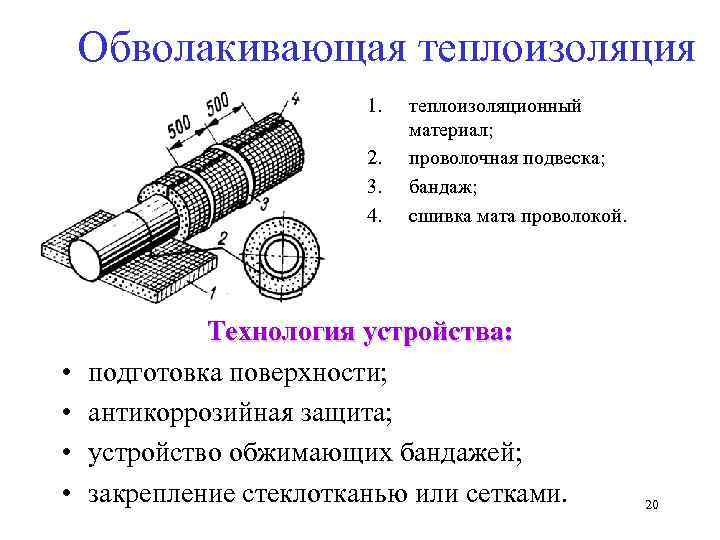

>  Обволакивающая теплоизоляция     1.  теплоизоляционный   Обволакивающая теплоизоляция 1. теплоизоляционный материал; 2. проволочная подвеска; 3. бандаж; 4. сшивка мата проволокой. Технология устройства: • подготовка поверхности; • антикоррозийная защита; • устройство обжимающих бандажей; • закрепление стеклотканью или сетками. 20

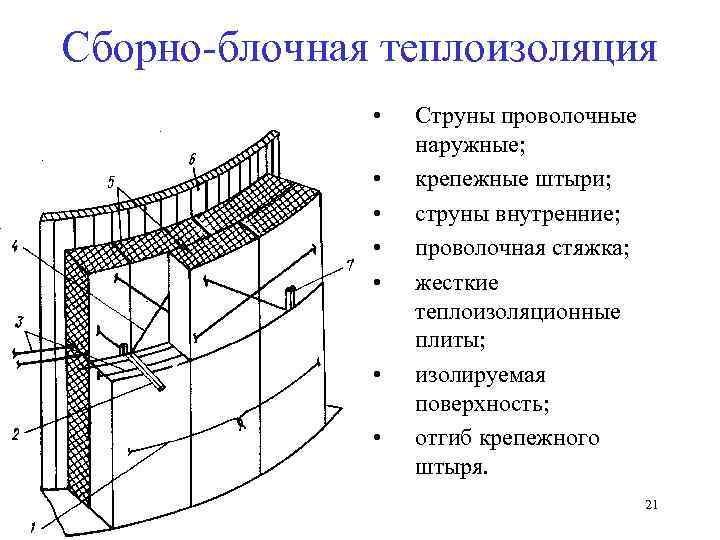

>Сборно-блочная теплоизоляция    •  Струны проволочные    наружные; Сборно-блочная теплоизоляция • Струны проволочные наружные; • крепежные штыри; • струны внутренние; • проволочная стяжка; • жесткие теплоизоляционные плиты; • изолируемая поверхность; • отгиб крепежного штыря. 21

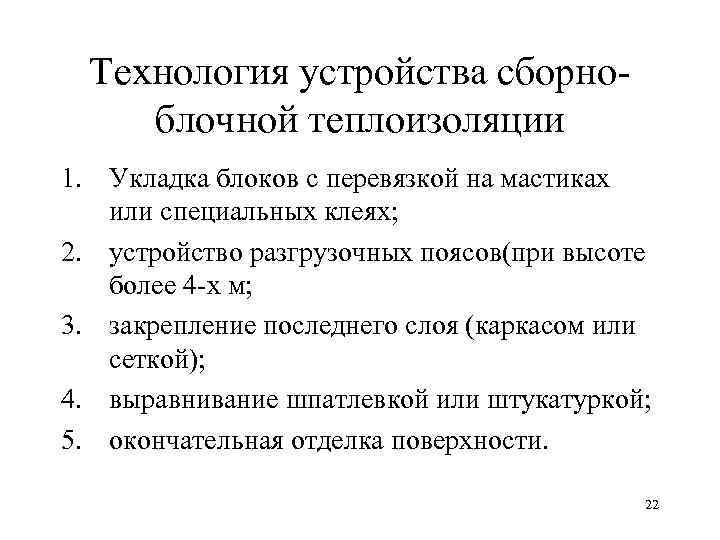

> Технология устройства сборно- блочной теплоизоляции 1. Укладка блоков с перевязкой на мастиках Технология устройства сборно- блочной теплоизоляции 1. Укладка блоков с перевязкой на мастиках или специальных клеях; 2. устройство разгрузочных поясов(при высоте более 4 -х м; 3. закрепление последнего слоя (каркасом или сеткой); 4. выравнивание шпатлевкой или штукатуркой; 5. окончательная отделка поверхности. 22

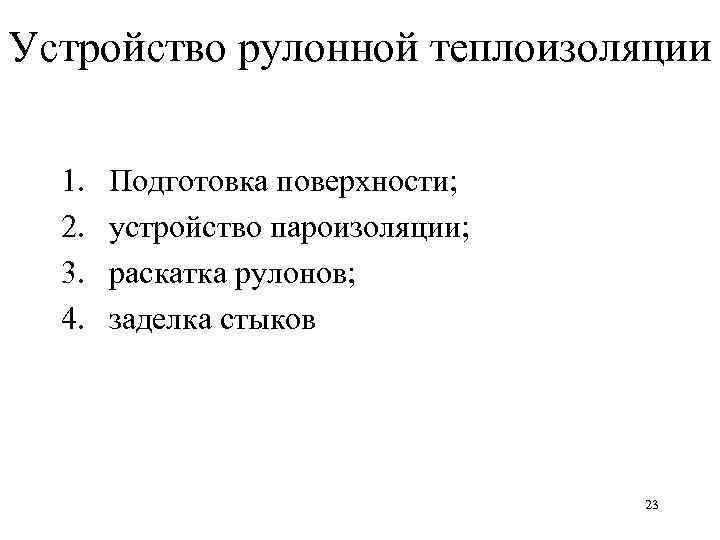

>Устройство рулонной теплоизоляции  1.  Подготовка поверхности;  2.  устройство пароизоляции; Устройство рулонной теплоизоляции 1. Подготовка поверхности; 2. устройство пароизоляции; 3. раскатка рулонов; 4. заделка стыков 23

> Контроль качества и техника безопасности при устройстве  изоляционных покрытий. 1. Обнаруженные дефекты Контроль качества и техника безопасности при устройстве изоляционных покрытий. 1. Обнаруженные дефекты вырубают, очищают и тщательно заделывают. 2. При устройстве листовой изоляции контролируют надежность сварных швов и соединений с анкерами. 3. Работы по изоляции при необходимости оформляют актом на скрытые работы. 4. Обязательное соблюдение правил ТБ и охраны труда в соответствии со СНи. П – 3. IV- 80* в соответствии с видом изоляционного покрытия. 24
