Устройство ТО и ремонт передней двери ВАЗ

Устройство , ТО и ремонт передней двери ВАЗ 2110

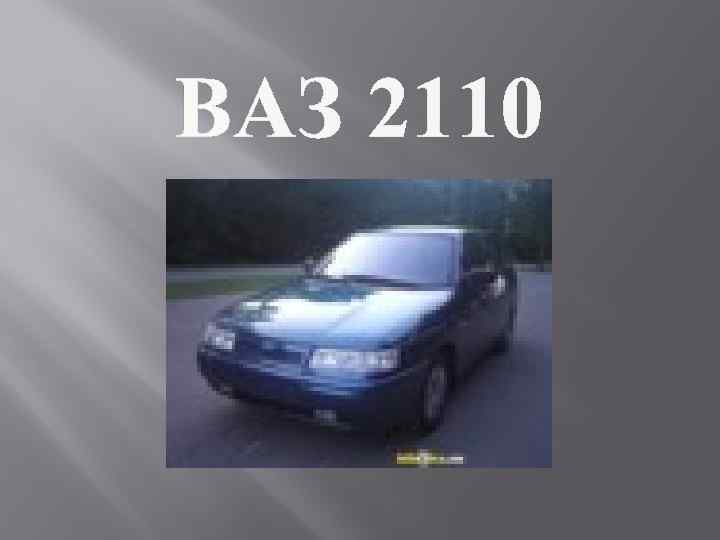

ВАЗ 2110

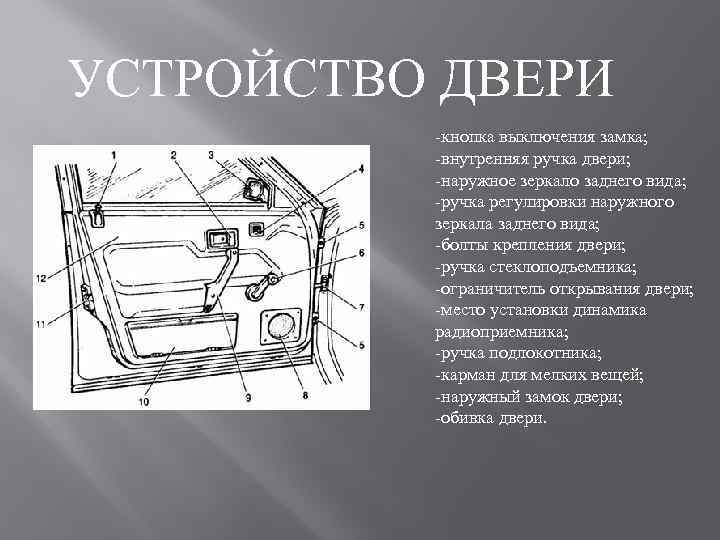

УСТРОЙСТВО ДВЕРИ -кнопка выключения замка; -внутренняя ручка двери; -наружное зеркало заднего вида; -ручка регулировки наружного зеркала заднего вида; -болты крепления двери; -ручка стеклоподъемника; -ограничитель открывания двери; -место установки динамика радиоприемника; -ручка подлокотника; -карман для мелких вещей; -наружный замок двери; -обивка двери.

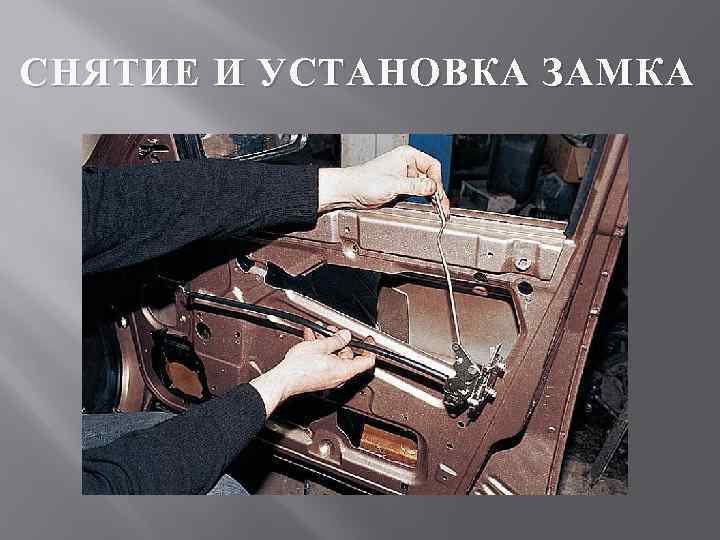

СНЯТИЕ И УСТАНОВКА ЗАМКА

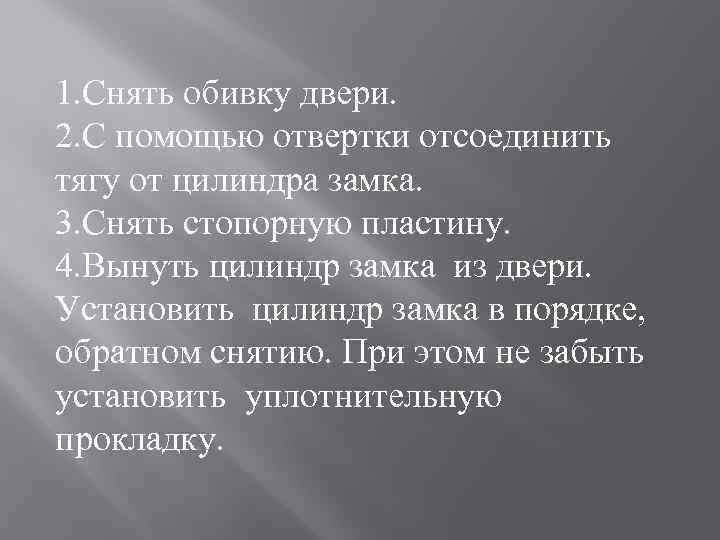

1. Снять обивку двери. 2. С помощью отвертки отсоединить тягу от цилиндра замка. 3. Снять стопорную пластину. 4. Вынуть цилиндр замка из двери. Установить цилиндр замка в порядке, обратном снятию. При этом не забыть установить уплотнительную прокладку.

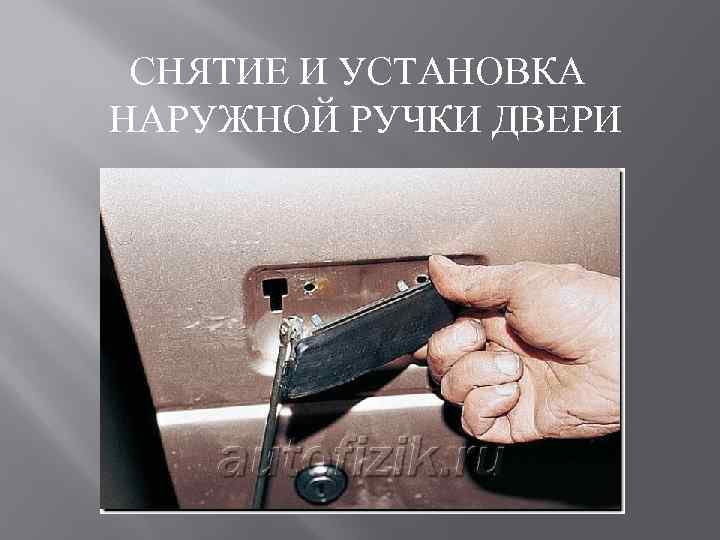

СНЯТИЕ И УСТАНОВКА НАРУЖНОЙ РУЧКИ ДВЕРИ

Замена наружной ручки двери. 1. Снять обивку двери. 2. Для замены ручки передней двери отсоединить наконечник тяги наружной ручки от рычага замка. 3. Отвернуть две гайки крепления наружной ручки. 4. Снять ручку вместе с тягой. 5. Отсоединить тягу от ручки. Установить наружную ручку замка в обратном порядке, смазав предварительно ее трущиеся части консистентной смазкой. 6. Для замены ручки задней двери с помощью отвертки отсоединить тягу от рычага наружной ручки замка. 7. Отвернуть две гайки крепления наружной ручки. 8. Снятьнаружную ручку. 9. Установитьнаружную ручку замка в обратном порядке, смазав предварительно ее трущиеся части консистентной смазкой.

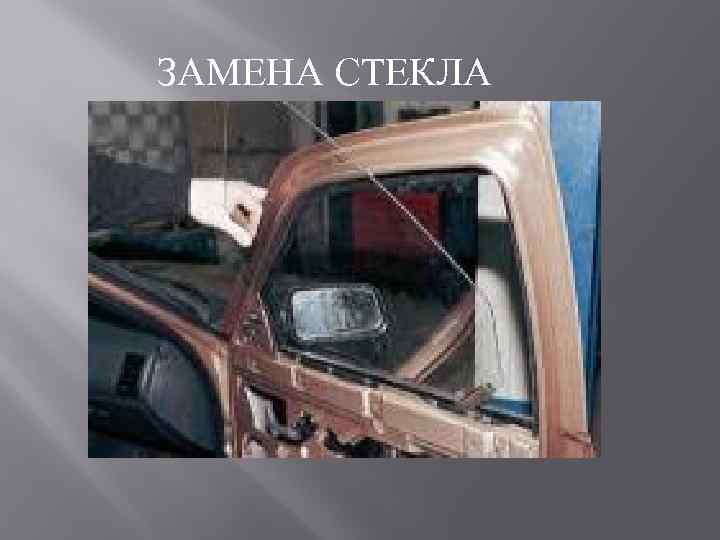

ЗАМЕНА СТЕКЛА

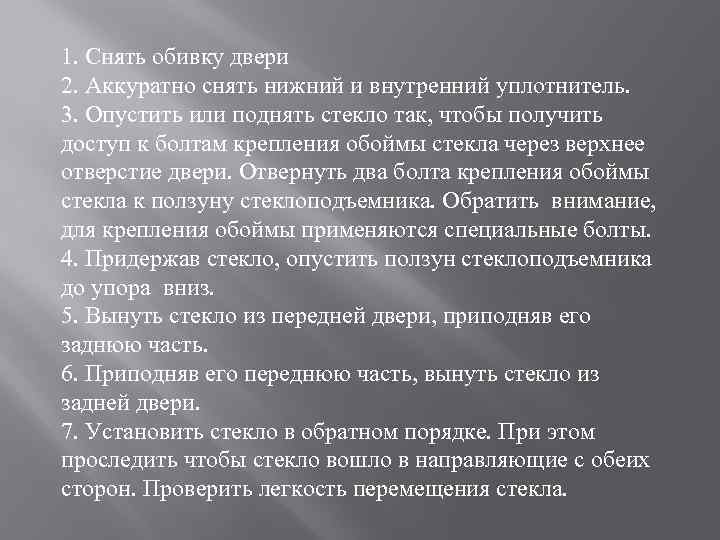

1. Снять обивку двери 2. Аккуратно снять нижний и внутренний уплотнитель. 3. Опустить или поднять стекло так, чтобы получить доступ к болтам крепления обоймы стекла через верхнее отверстие двери. Отвернуть два болта крепления обоймы стекла к ползуну стеклоподъемника. Обратить внимание, для крепления обоймы применяются специальные болты. 4. Придержав стекло, опустить ползун стеклоподъемника до упора вниз. 5. Вынуть стекло из передней двери, приподняв его заднюю часть. 6. Приподняв его переднюю часть, вынуть стекло из задней двери. 7. Установить стекло в обратном порядке. При этом проследить чтобы стекло вошло в направляющие с обеих сторон. Проверить легкость перемещения стекла.

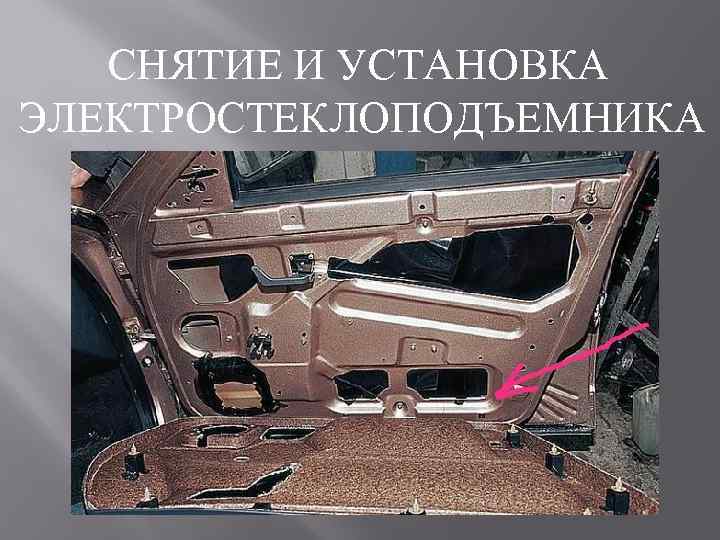

СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

1. Ключом на 5, 5 откручиваем винты крепления крышки 2. Вынимаем ведомую шестерню редуктора. Используя крестовую отвертку, скручиваем два винта, которые крепят электродвигатель к корпусу редуктора. 3. На двери отвернуть винты крепления и снять накладку. 4. Снять с валика стеклоподъемника распорную втулку. 5. Заменить поврежденные пистоны крепления обивки двери. Для замены пистона срезать его, затем вставить в отверстие держателя выступ нового пистона и, нажав на пистон, проверните до его фиксации в держателе. 6. Установить обивку в порядке, обратном снятию. При этом, резьбовой конец тяги блокировки замка должен попасть в отверстие обивки.

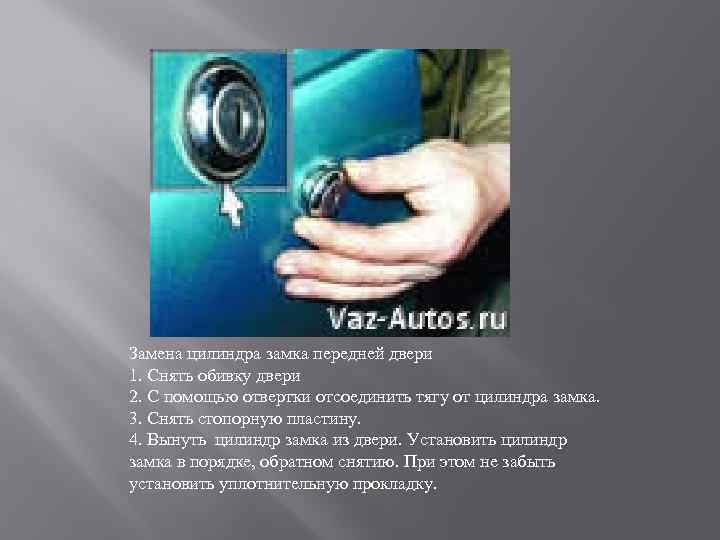

Замена цилиндра замка передней двери 1. Снять обивку двери 2. С помощью отвертки отсоединить тягу от цилиндра замка. 3. Снять стопорную пластину. 4. Вынуть цилиндр замка из двери. Установить цилиндр замка в порядке, обратном снятию. При этом не забыть установить уплотнительную прокладку.

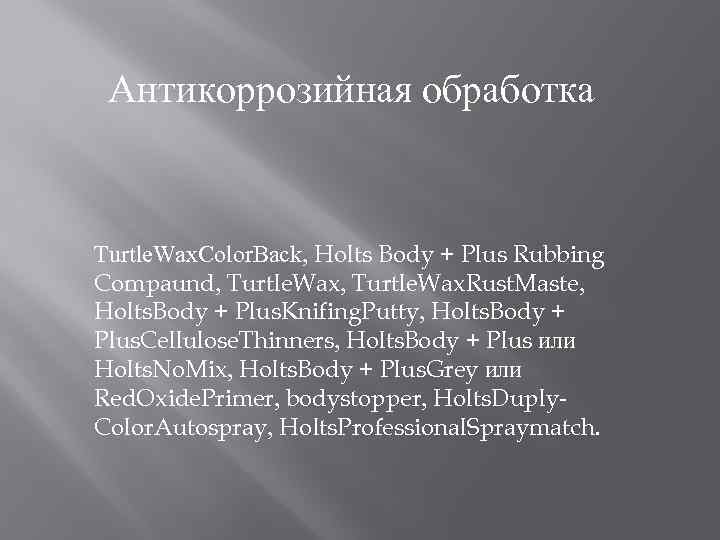

Антикоррозийная обработка Turtle. Wax. Color. Back, Holts Body + Plus Rubbing Compaund, Turtle. Wax. Rust. Maste, Holts. Body + Plus. Knifing. Putty, Holts. Body + Plus. Cellulose. Thinners, Holts. Body + Plus или Holts. No. Mix, Holts. Body + Plus. Grey или Red. Oxide. Primer, bodystopper, Holts. Duply. Color. Autospray, Holts. Professional. Spraymatch.
