Устройство системы SCR жидкость Ad. Blue
Состав воздуха Масса в % • • • при чистом сухом атмосферном воздухе на уровне земли: 1 % аргон (Ar) 21 % кислород (O 2) 78 % азот (N 2) Углекислый газ в атмосфере Земли, по состоянию на 2011 год, представлен в количестве 389 ppm или 0, 038892 %
Концентрация углекислого газа ( ) * ppm - parts per million
Состав отработавших газов дизельного двигателя Масса в %, измеренная при номинальной мощности на двигателе OM 501 LA EURO 3: • • • 6, 8 % кислород (O 2) 71, 0 % азот (N 2) 14, 6 % двуокись углерода (CO 2) 7, 0 % водяной пар (H 2 O) 0, 088 % вредные вещества

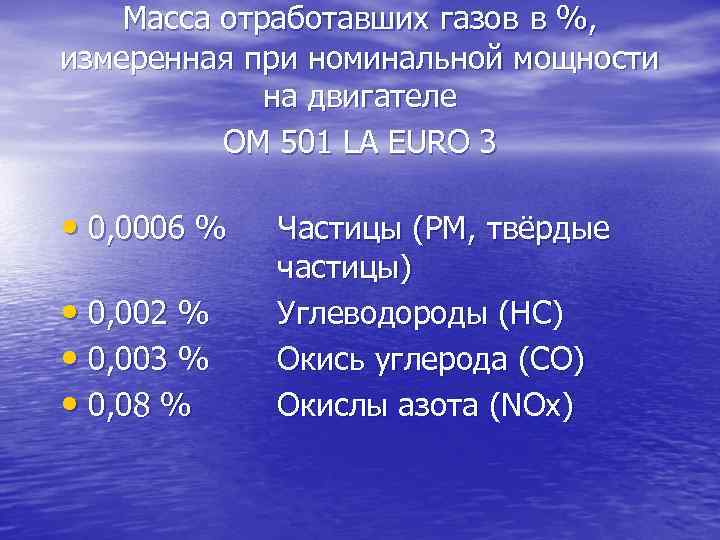

Масса отработавших газов в %, измеренная при номинальной мощности на двигателе OM 501 LA EURO 3 • 0, 0006 % • 0, 002 % • 0, 003 % • 0, 08 % Частицы (PM, твёрдые частицы) Углеводороды (HC) Окись углерода (CO) Окислы азота (NOx)

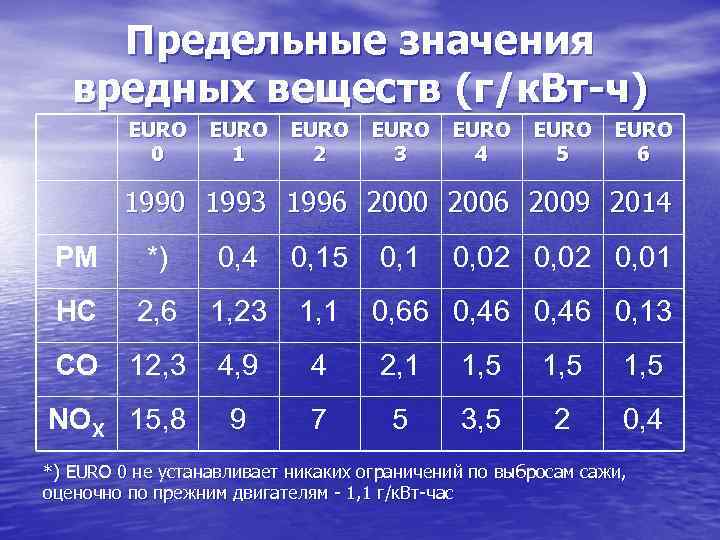

Предельные значения вредных веществ (г/к. Вт-ч) EURO 0 EURO 1 EURO 2 EURO 3 EURO 4 EURO 5 EURO 6 1990 1993 1996 2000 2006 2009 2014 PM *) 0, 4 0, 15 0, 1 HC 2, 6 1, 23 1, 1 0, 66 0, 46 0, 13 CO 12, 3 4, 9 4 2, 1 1, 5 9 7 5 3, 5 2 0, 4 NOX 15, 8 0, 02 0, 01 *) EURO 0 не устанавливает никаких ограничений по выбросам сажи, оценочно по прежним двигателям - 1, 1 г/к. Вт-час

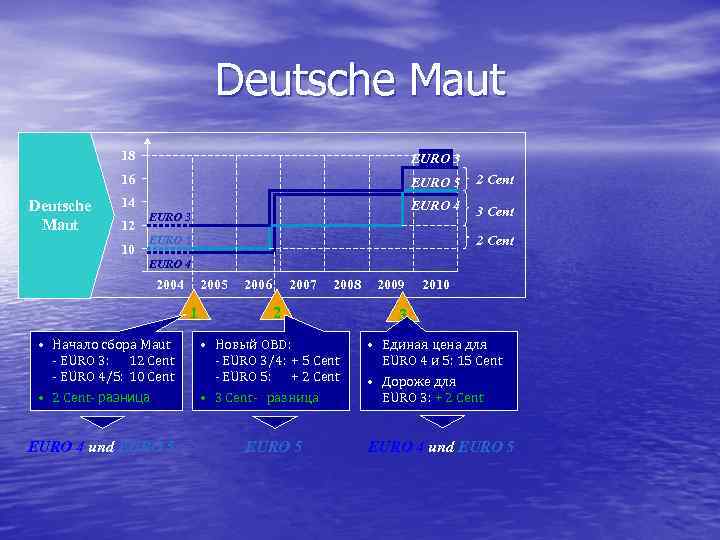

Deutsche Maut 18 16 Deutsche Maut EURO 3 EURO 5 2 Cent EURO 4 3 Cent 14 12 10 EURO 3 2 Cent EURO 5 EURO 4 2005 1 • Начало сбора Maut - EURO 3: 12 Cent - EURO 4/5: 10 Cent • 2 Cent- разница EURO 4 und EURO 5 2006 2007 2008 2 • Новый OBD: - EURO 3/4: + 5 Cent - EURO 5: + 2 Cent • 3 Cent- разница EURO 5 2009 2010 3 • Единая цена для EURO 4 и 5: 15 Cent • Дороже для EURO 3: + 2 Cent EURO 4 und EURO 5

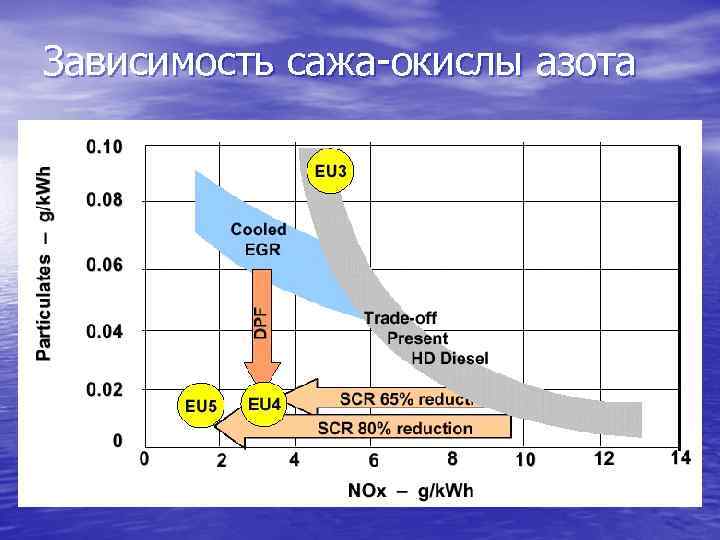

Зависимость сажа-окислы азота
Компоненты системы SCR – Расположение ACTROS 2, 3

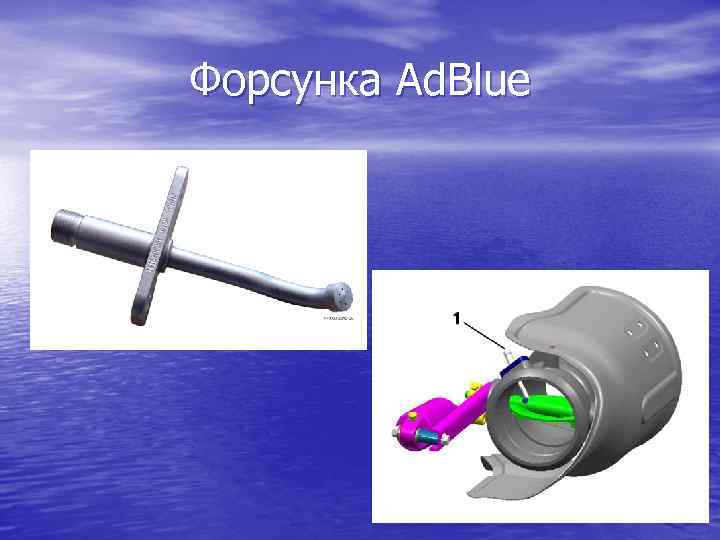

Форсунка Ad. Blue

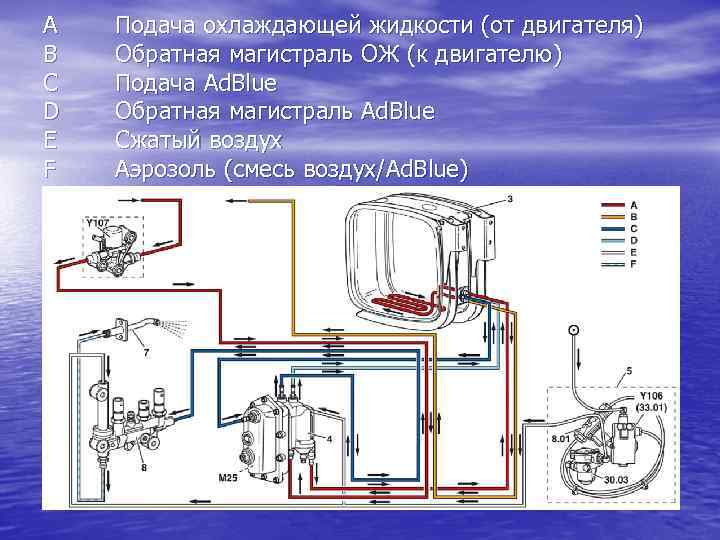

A B C D E F Подача охлаждающей жидкости (от двигателя) Обратная магистраль ОЖ (к двигателю) Подача Ad. Blue Обратная магистраль Ad. Blue Сжатый воздух Аэрозоль (смесь воздух/Ad. Blue)

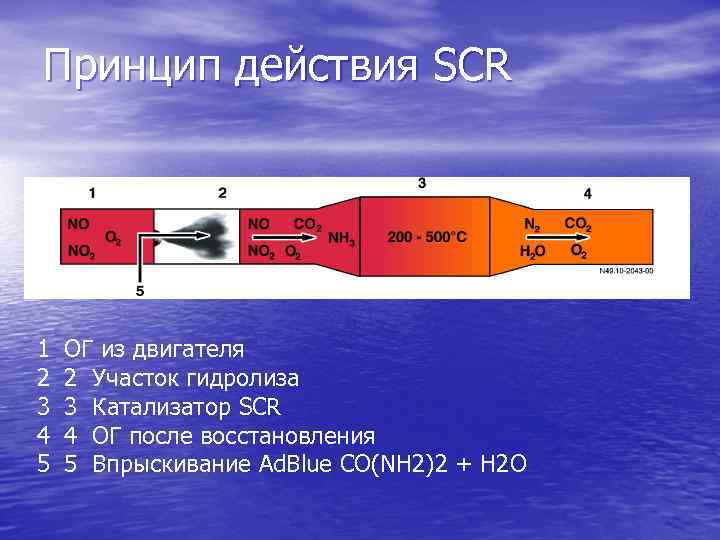

Принцип действия SCR 1 2 3 4 5 ОГ из двигателя 2 Участок гидролиза 3 Катализатор SCR 4 ОГ после восстановления 5 Впрыскивание Ad. Blue CO(NH 2)2 + H 2 O

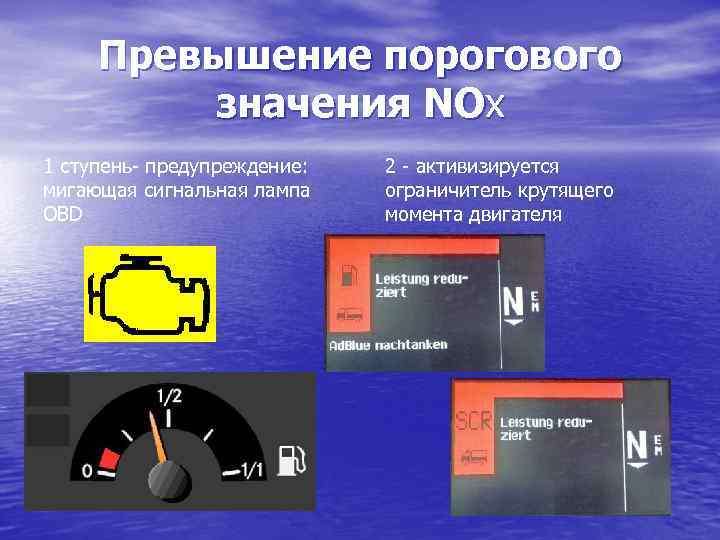

Превышение порогового значения NOx 1 ступень- предупреждение: мигающая сигнальная лампа OBD 2 - активизируется ограничитель крутящего момента двигателя

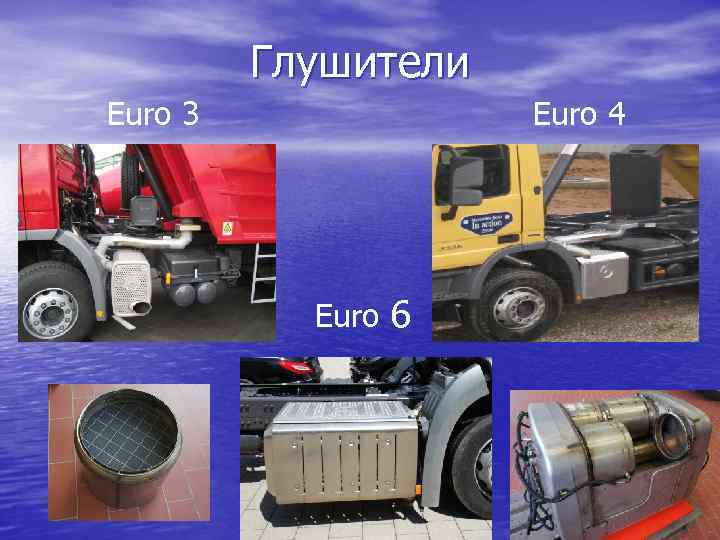

Глушители Euro 3 Euro 4 Euro 6

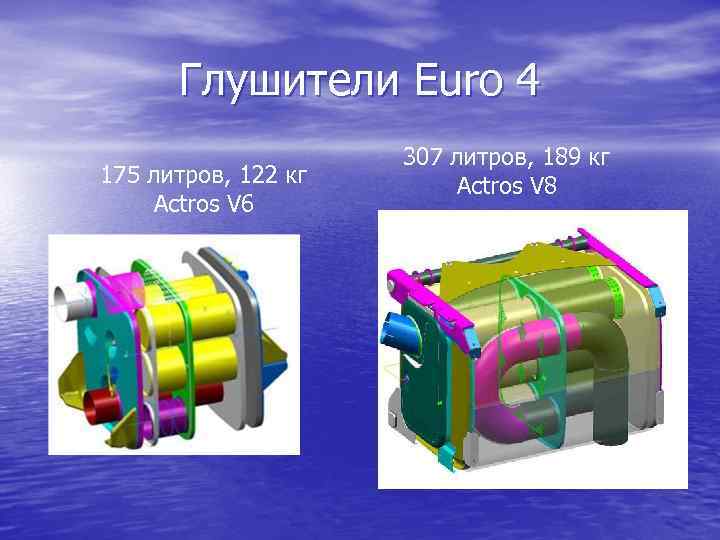

Глушители Euro 4 175 литров, 122 кг Actros V 6 307 литров, 189 кг Actros V 8

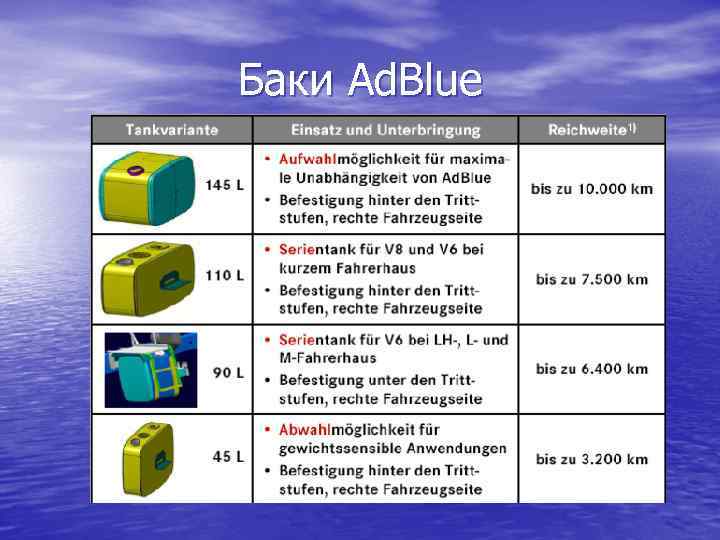

Баки Ad. Blue
содержание серы в дизельном топливе: • — Евро 3: допустимый уровень содержания • • серы не превышает 350 мг на 1 кг (0, 35 ppm) (малосернистый дизель); — Евро 4: допустимый уровень содержания серы не превышает 50 мг на 1 кг (0, 05 ppm) (низкосернистый дизель); — Евро 5: допустимый уровень содержания серы не превышает 10 мг на 1 кг (0, 01 ppm) (бессернистый дизель).
