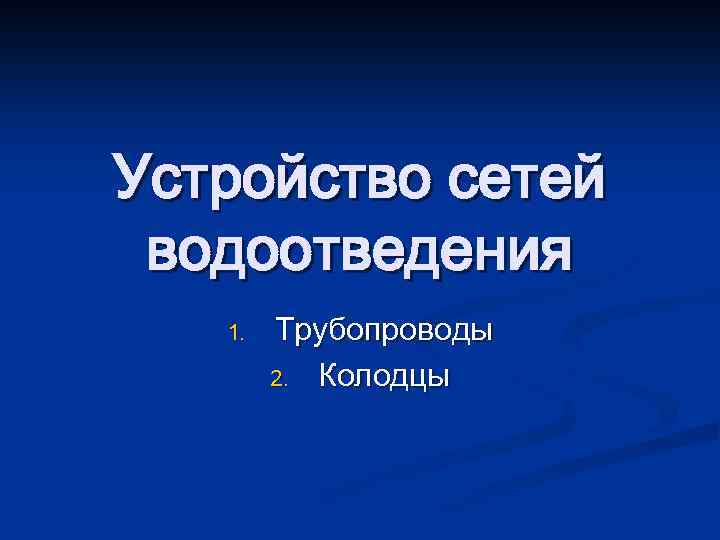

Устройство сетей водоотведения 1. Трубопроводы 2. Колодцы
1. Трубопроводы

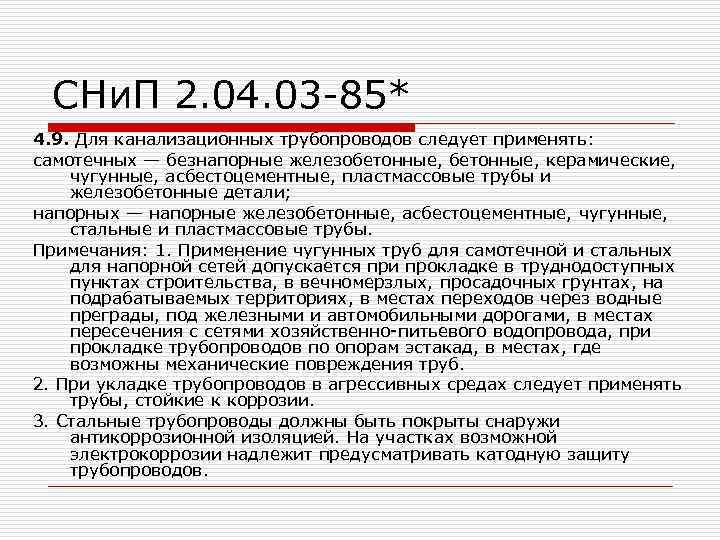

СНи. П 2. 04. 03 -85* 4. 9. Для канализационных трубопроводов следует применять: самотечных — безнапорные железобетонные, керамические, чугунные, асбестоцементные, пластмассовые трубы и железобетонные детали; напорных — напорные железобетонные, асбестоцементные, чугунные, стальные и пластмассовые трубы. Примечания: 1. Применение чугунных труб для самотечной и стальных для напорной сетей допускается при прокладке в труднодоступных пунктах строительства, в вечномерзлых, просадочных грунтах, на подрабатываемых территориях, в местах переходов через водные преграды, под железными и автомобильными дорогами, в местах пересечения с сетями хозяйственно-питьевого водопровода, при прокладке трубопроводов по опорам эстакад, в местах, где возможны механические повреждения труб. 2. При укладке трубопроводов в агрессивных средах следует применять трубы, стойкие к коррозии. 3. Стальные трубопроводы должны быть покрыты снаружи антикоррозионной изоляцией. На участках возможной электрокоррозии надлежит предусматривать катодную защиту трубопроводов.

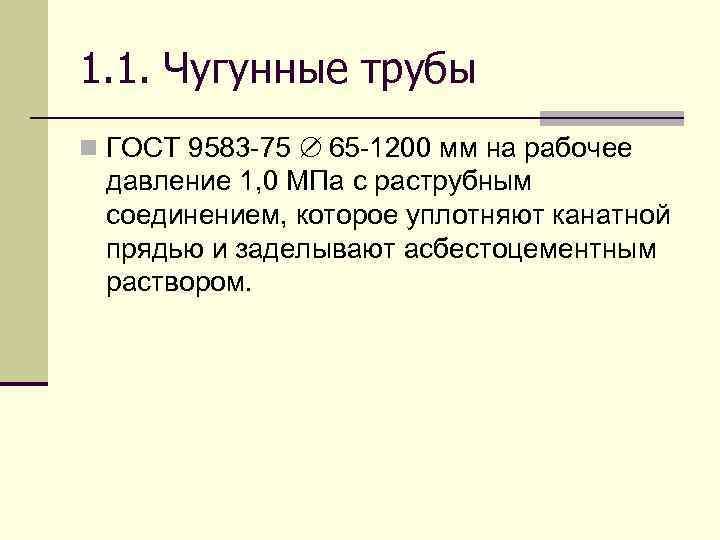

1. 1. Чугунные трубы n ГОСТ 9583 -75 Æ 65 -1200 мм на рабочее давление 1, 0 МПа с раструбным соединением, которое уплотняют канатной прядью и заделывают асбестоцементным раствором.

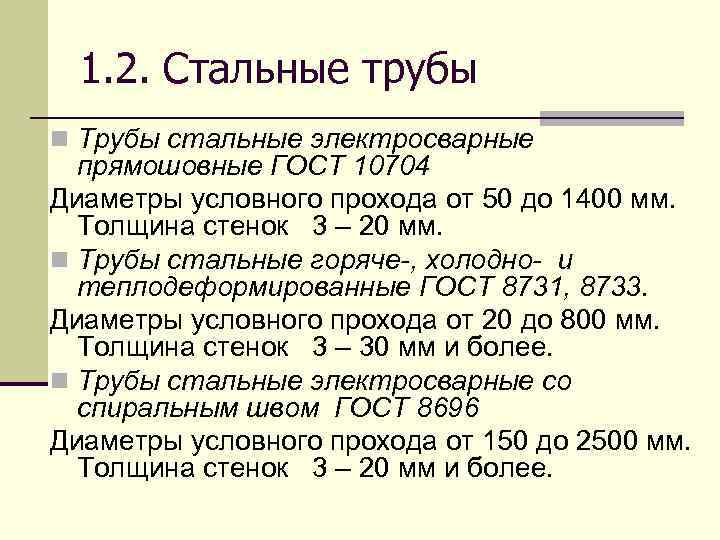

1. 2. Стальные трубы n Трубы стальные электросварные прямошовные ГОСТ 10704 Диаметры условного прохода от 50 до 1400 мм. Толщина стенок 3 – 20 мм. n Трубы стальные горяче-, холодно- и теплодеформированные ГОСТ 8731, 8733. Диаметры условного прохода от 20 до 800 мм. Толщина стенок 3 – 30 мм и более. n Трубы стальные электросварные со спиральным швом ГОСТ 8696 Диаметры условного прохода от 150 до 2500 мм. Толщина стенок 3 – 20 мм и более.

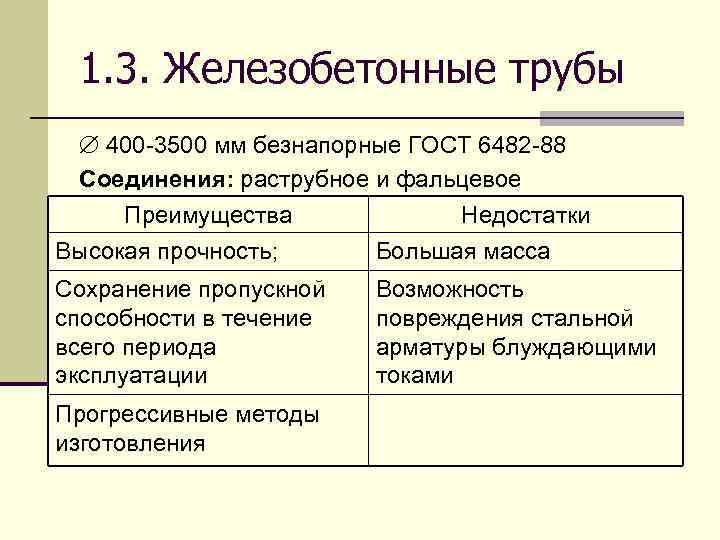

1. 3. Железобетонные трубы Æ 400 -3500 мм безнапорные ГОСТ 6482 -88 Соединения: раструбное и фальцевое Преимущества Недостатки Высокая прочность; Большая масса Сохранение пропускной способности в течение всего периода эксплуатации Прогрессивные методы изготовления Возможность повреждения стальной арматуры блуждающими токами

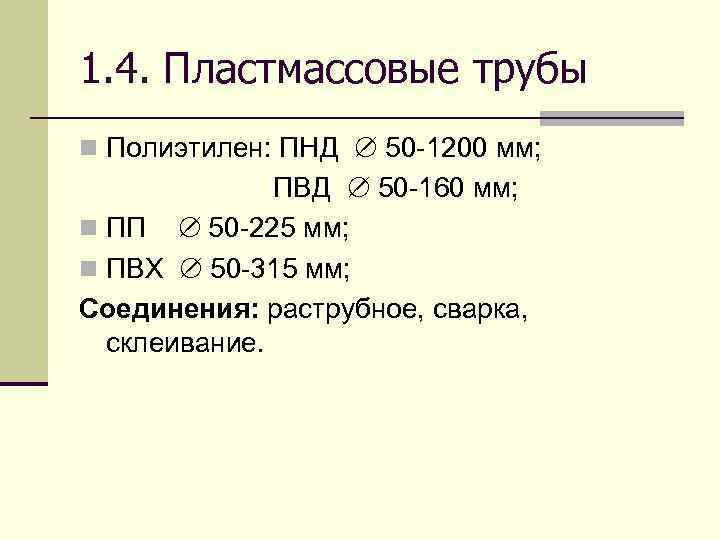

1. 4. Пластмассовые трубы n Полиэтилен: ПНД Æ 50 -1200 мм; ПВД Æ 50 -160 мм; n ПП Æ 50 -225 мм; n ПВХ Æ 50 -315 мм; Соединения: раструбное, сварка, склеивание.
® Pragma Конструкция: Материал: Окружная жесткость: Типоразмеры: Двойная стенка Полипропилен (PP) SN 8 160 - 630 mm

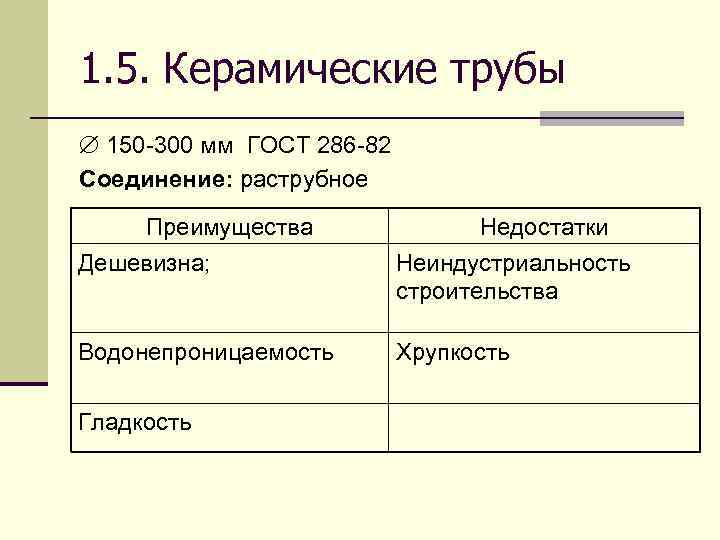

1. 5. Керамические трубы Æ 150 -300 мм ГОСТ 286 -82 Соединение: раструбное Преимущества Дешевизна; Недостатки Неиндустриальность строительства Водонепроницаемость Хрупкость Гладкость
2. Колодцы

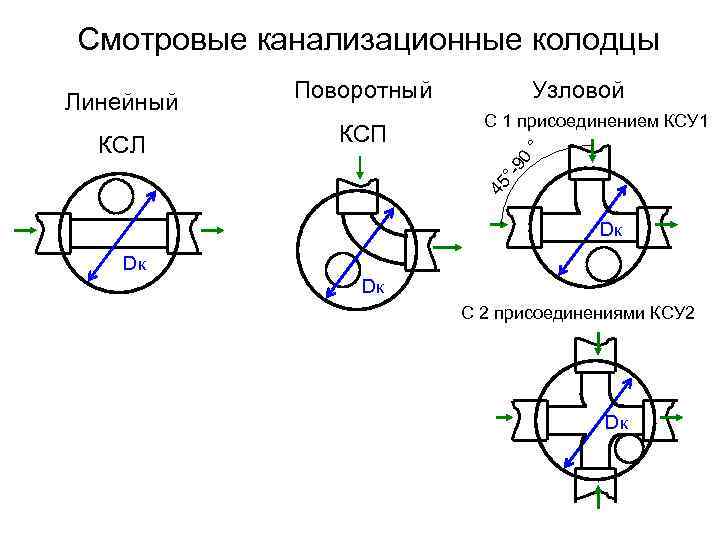

Смотровые канализационные колодцы Поворотный КСЛ КСП Узловой С 1 присоединением КСУ 1 45 °-9 0 ° Линейный Dк Dк Dк С 2 присоединениями КСУ 2 Dк

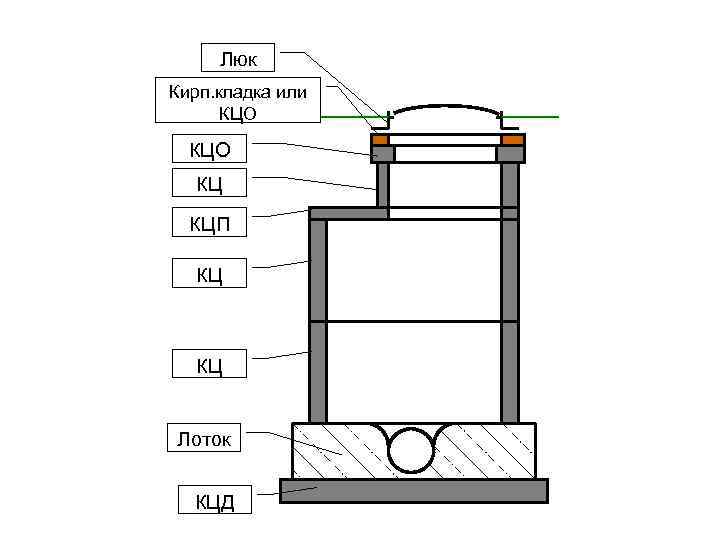

Люк Кирп. кладка или КЦО КЦ КЦП КЦ КЦ Лоток КЦД

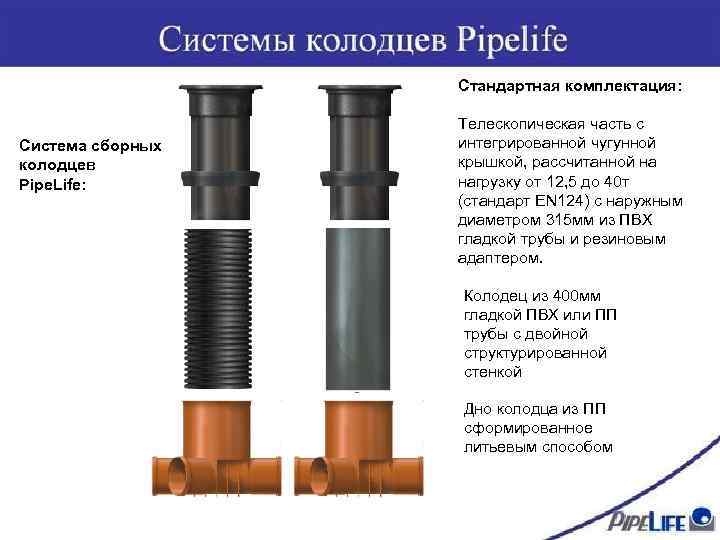

Стандартная комплектация: Система сборных колодцев Pipe. Life: Телескопическая часть с интегрированной чугунной крышкой, рассчитанной на нагрузку от 12, 5 до 40 т (стандарт EN 124) с наружным диаметром 315 мм из ПВХ гладкой трубы и резиновым адаптером. Колодец из 400 мм гладкой ПВХ или ПП трубы с двойной структурированной стенкой Дно колодца из ПП сформированное литьевым способом
