Устройство ПК В комплект персонального компьютера входят

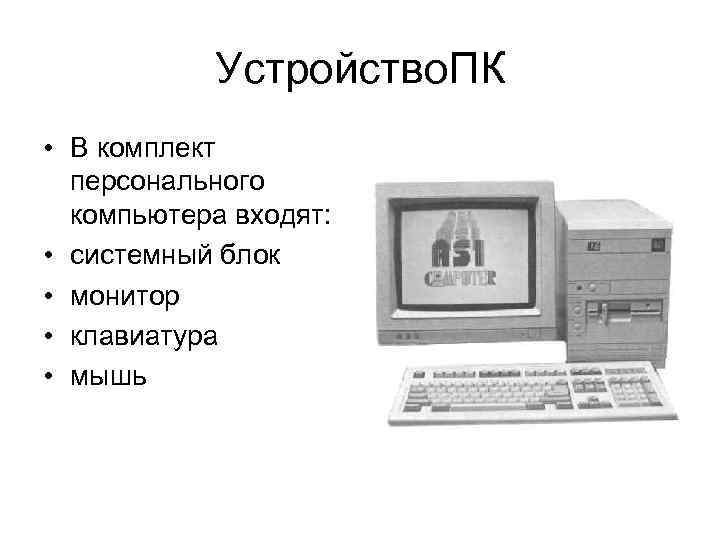

Устройство. ПК • В комплект персонального компьютера входят: • системный блок • монитор • клавиатура • мышь

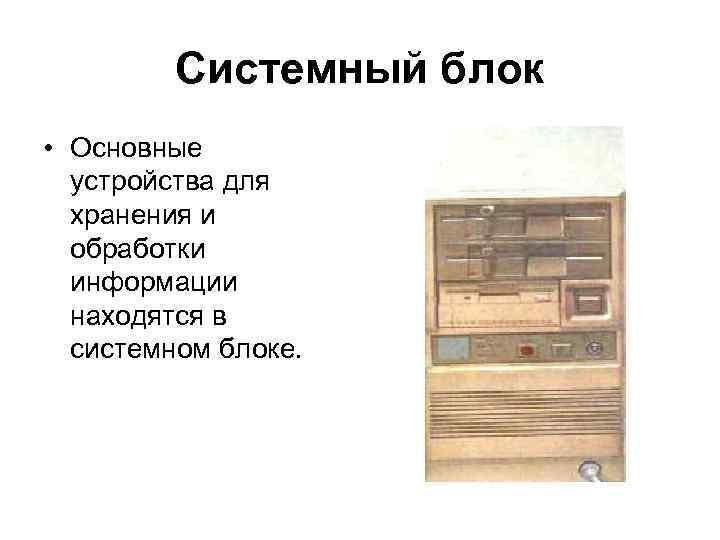

Системный блок • Основные устройства для хранения и обработки информации находятся в системном блоке.

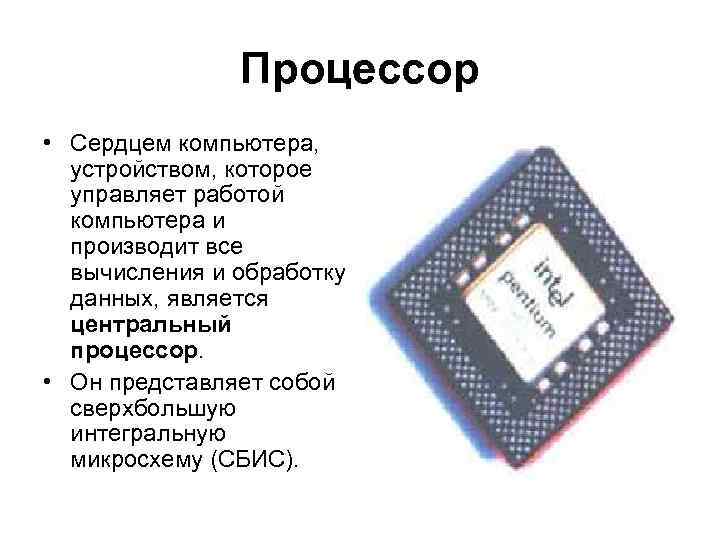

Процессор • Сердцем компьютера, устройством, которое управляет работой компьютера и производит все вычисления и обработку данных, является центральный процессор. • Он представляет собой сверхбольшую интегральную микросхему (СБИС).

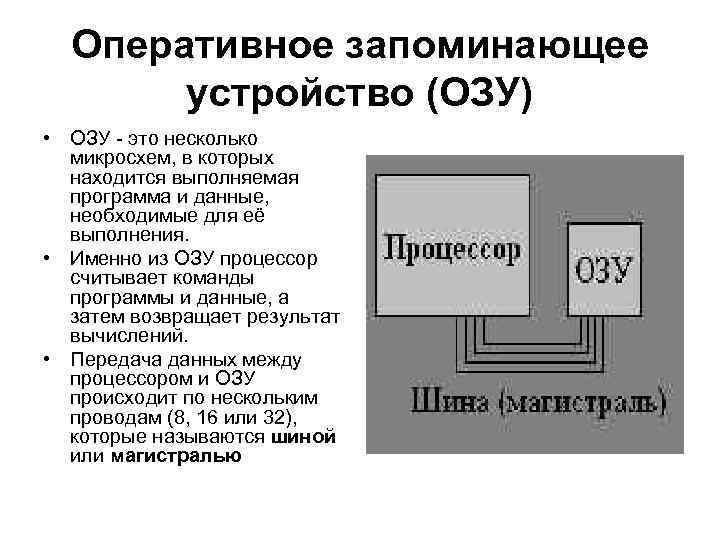

Оперативное запоминающее устройство (ОЗУ) • ОЗУ - это несколько микросхем, в которых находится выполняемая программа и данные, необходимые для её выполнения. • Именно из ОЗУ процессор считывает команды программы и данные, а затем возвращает результат вычислений. • Передача данных между процессором и ОЗУ происходит по нескольким проводам (8, 16 или 32), которые называются шиной или магистралью

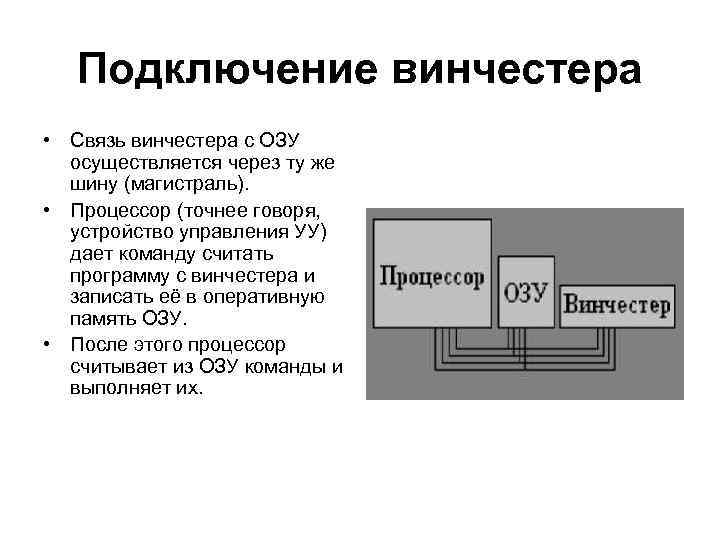

Подключение винчестера • Связь винчестера с ОЗУ осуществляется через ту же шину (магистраль). • Процессор (точнее говоря, устройство управления УУ) дает команду считать программу с винчестера и записать её в оперативную память ОЗУ. • После этого процессор считывает из ОЗУ команды и выполняет их.

Гибкий диск • Винчестер - не единственный представитель внешних запоминающих устройств. • К ним же относится и накопитель на гибких магнитных дисках (НГМД или дисковод). • Дисководы расположены на передней панели системного блока. • На рисунке видны два дисковода для 5 -ти дюймовых дискет и один - 3 -х дюймовый

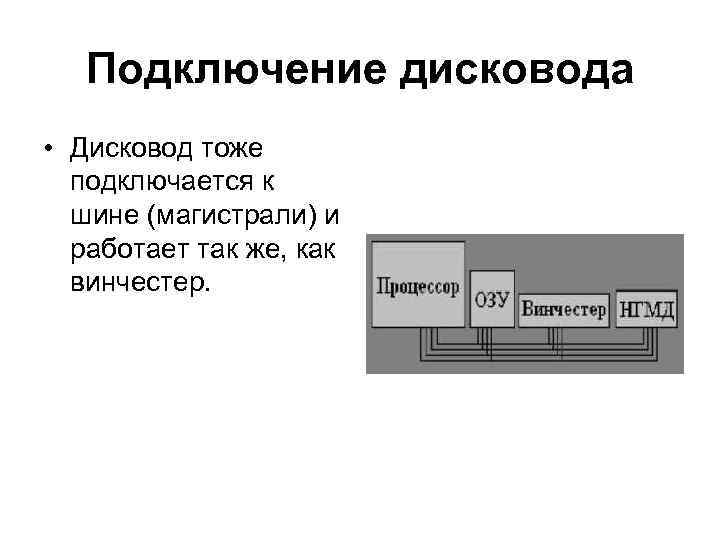

Подключение дисковода • Дисковод тоже подключается к шине (магистрали) и работает так же, как винчестер.

CD-ROM привод • Еще одним устройством внешней памяти является проигрыватель лазерных дисков CD-ROM. • По устройству он напоминает дисковод. Только принцип записи-чтения на компактдиски не магнитный, а оптический. • Подключается и работает CD -ROM так же, как винчестер или дисковод.

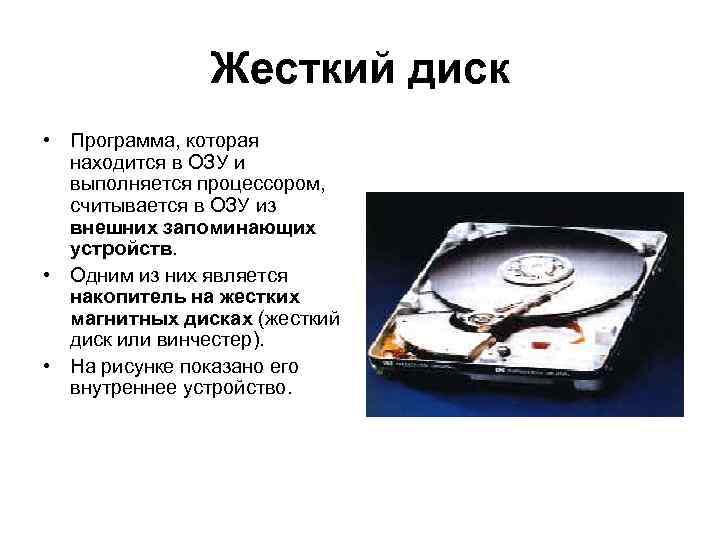

Жесткий диск • Программа, которая находится в ОЗУ и выполняется процессором, считывается в ОЗУ из внешних запоминающих устройств. • Одним из них является накопитель на жестких магнитных дисках (жесткий диск или винчестер). • На рисунке показано его внутреннее устройство.

Устройства ввода информации • Для ввода информации используются несколько устройств: • клавиатура • мышь • сканер • цифровая фотокамера • видеокамера • микрофон • Они тоже подключаются через шину (магистраль).

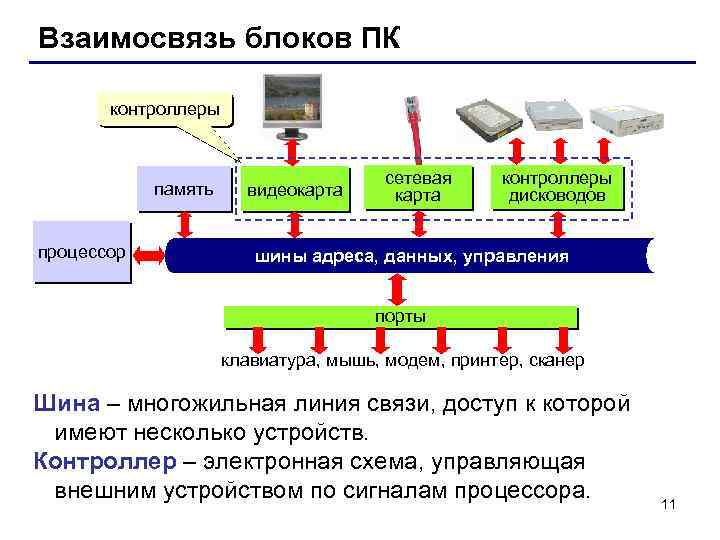

Взаимосвязь блоков ПК контроллеры память процессор видеокарта сетевая карта контроллеры дисководов шины адреса, данных, управления порты клавиатура, мышь, модем, принтер, сканер Шина – многожильная линия связи, доступ к которой имеют несколько устройств. Контроллер – электронная схема, управляющая внешним устройством по сигналам процессора. 11
