Устройство персонального компьютера Рахманова И О Базовая

Устройство персонального компьютера Рахманова И. О.

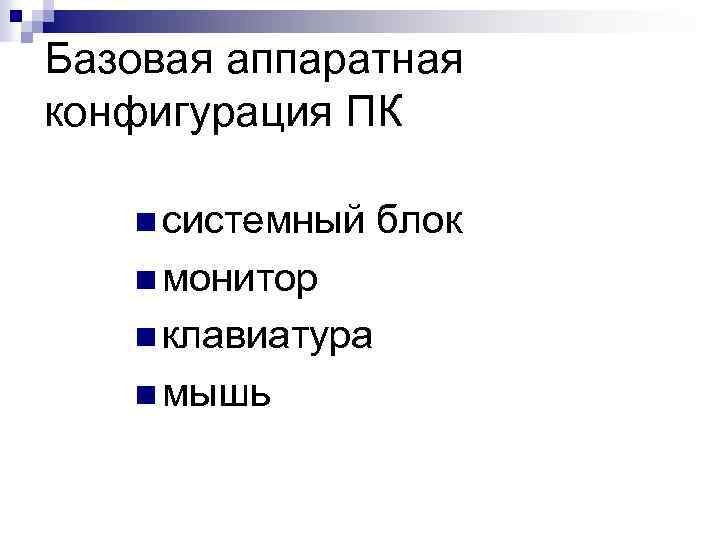

Базовая аппаратная конфигурация ПК n системный n монитор n клавиатура n мышь блок

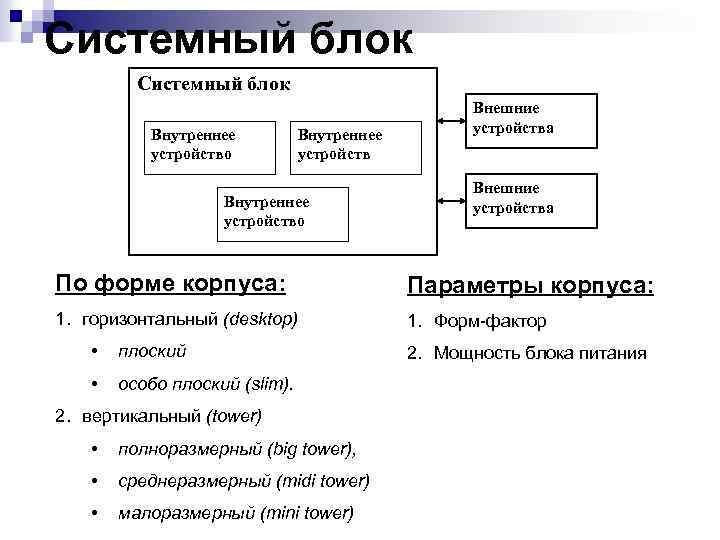

Системный блок Внутреннее устройство Внешние устройства По форме корпуса: Параметры корпуса: 1. горизонтальный (desktop) 1. Форм-фактор • плоский • особо плоский (slim). 2. вертикальный (tower) • полноразмерный (big tower), • среднеразмерный (midi tower) • малоразмерный (mini tower) 2. Мощность блока питания

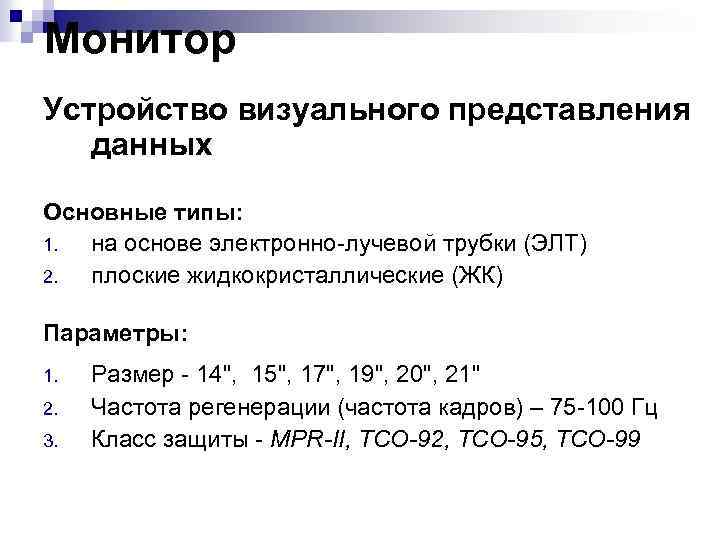

Монитор Устройство визуального представления данных Основные типы: 1. на основе электронно-лучевой трубки (ЭЛТ) 2. плоские жидкокристаллические (ЖК) Параметры: 1. 2. 3. Размер - 14", 15", 17", 19", 20", 21" Частота регенерации (частота кадров) – 75 -100 Гц Класс защиты - MPR-II, ТСО-92, ТСО-95, ТСО-99

Клавиатура Клавишное устройство управления ПК КЛАВИАТУРА Микросхема клавиатуры Скан-код Символ Микросхема Порт клавиатуры № прерывания ОПЕРАТИВНАЯ ПАМЯТЬ Буфер клавиатуры Скан-код-> Символ ПРОЦЕССОР № прерывания Материнская плата Программа обработки прерывания Вектор прерываний

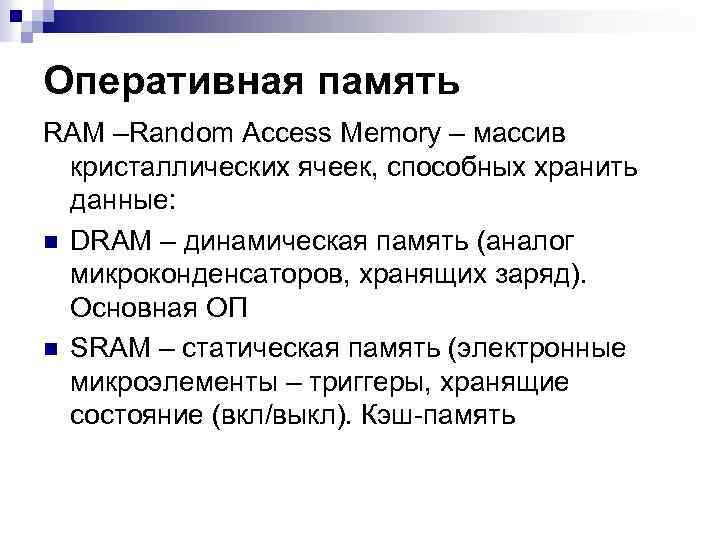

Оперативная память RAM –Random Access Memory – массив кристаллических ячеек, способных хранить данные: n DRAM – динамическая память (аналог микроконденсаторов, хранящих заряд). Основная ОП n SRAM – статическая память (электронные микроэлементы – триггеры, хранящие состояние (вкл/выкл). Кэш-память

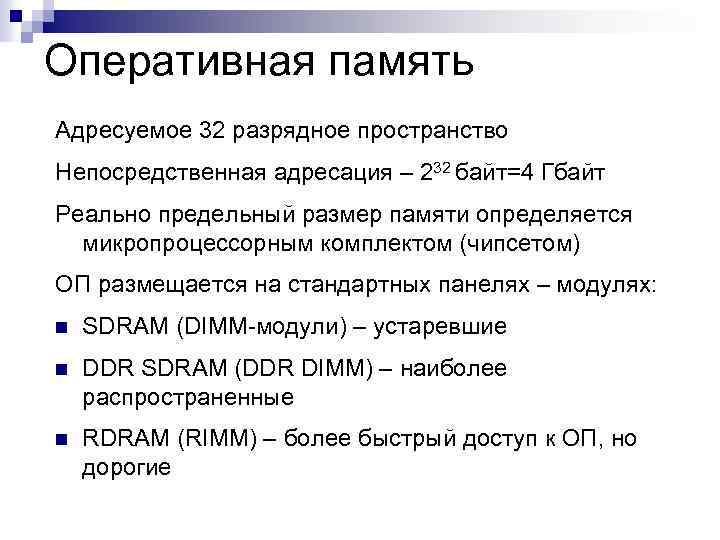

Оперативная память Адресуемое 32 разрядное пространство Непосредственная адресация – 232 байт=4 Гбайт Реально предельный размер памяти определяется микропроцессорным комплектом (чипсетом) ОП размещается на стандартных панелях – модулях: n SDRAM (DIMM-модули) – устаревшие n DDR SDRAM (DDR DIMM) – наиболее распространенные n RDRAM (RIMM) – более быстрый доступ к ОП, но дорогие

Процессор ПК ОЗУ ПЗУ МЕСТО ПРОЦЕССОРА В ОБЩЕЙ СТРУКТУРЕ ПК ПАМЯТЬ § ОЗУРОМ АЛУ Сигналы управления УУ ПРОЦЕССОР Контроллер внешних устройств УСТРОЙСТВО ВВОДА-ВЫВОДА оперативное запоминающее устройство § ПЗУ – программируемое ЗУ § РОМ - набор регистров общего назначения § АЛУ - арифметикологическое устройство § УУ - устройство управления

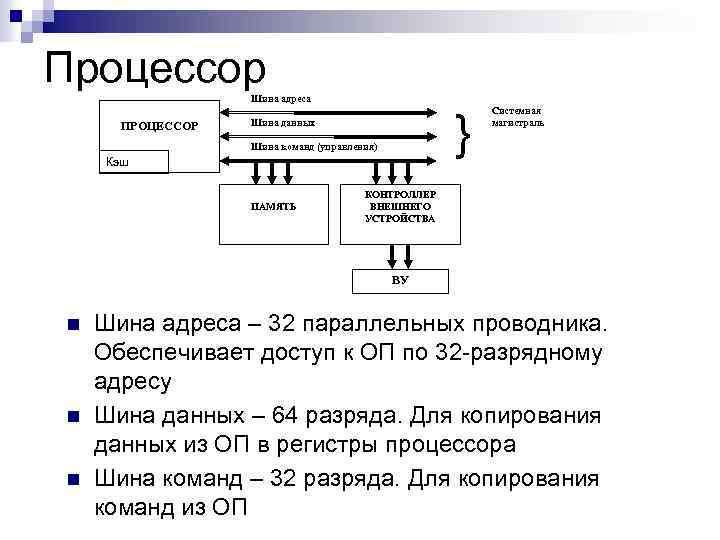

Процессор Шина адреса ПРОЦЕССОР } Шина данных Шина команд (управления) Кэш ПАМЯТЬ Системная магистраль КОНТРОЛЛЕР ВНЕШНЕГО УСТРОЙСТВА ВУ n n n Шина адреса – 32 параллельных проводника. Обеспечивает доступ к ОП по 32 -разрядному адресу Шина данных – 64 разряда. Для копирования данных из ОП в регистры процессора Шина команд – 32 разряда. Для копирования команд из ОП

Процессор Параметры: Рабочее напряжение (зависит от МП) n Разрядность (количество бит/такт) n Тактовая частота (задает чипсет) n Коэффициент внутреннего умножения n Размер кэш-памяти n

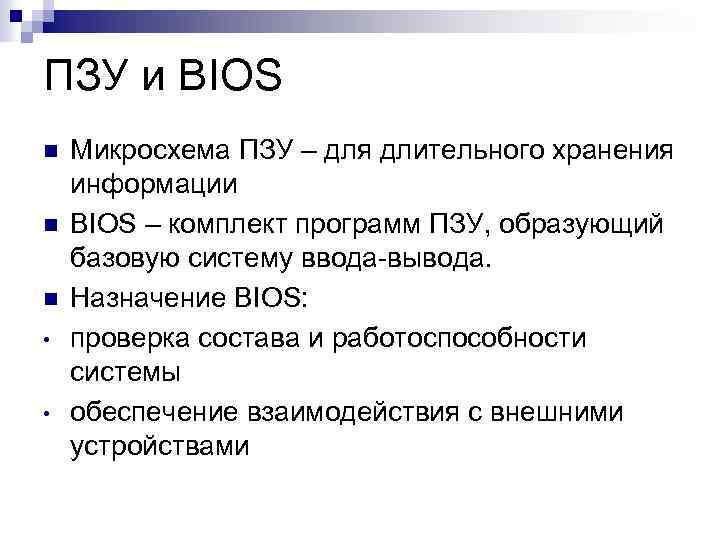

ПЗУ и BIOS n n n • • Микросхема ПЗУ – для длительного хранения информации BIOS – комплект программ ПЗУ, образующий базовую систему ввода-вывода. Назначение BIOS: проверка состава и работоспособности системы обеспечение взаимодействия с внешними устройствами

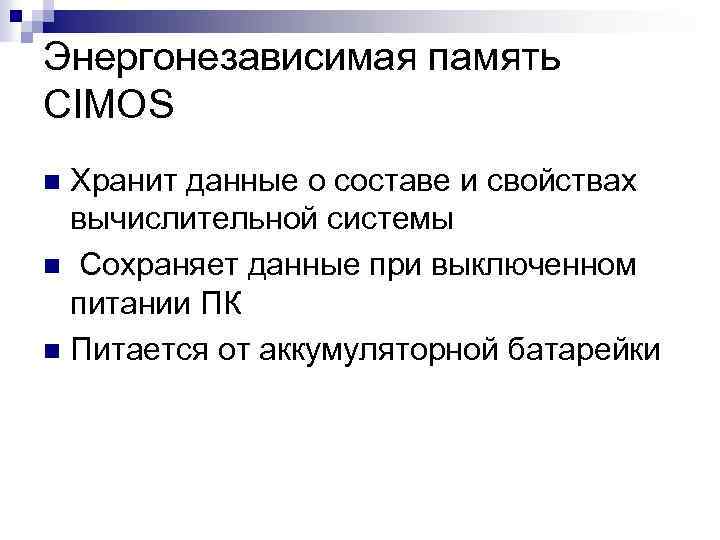

Энергонезависимая память CIMOS Хранит данные о составе и свойствах вычислительной системы n Сохраняет данные при выключенном питании ПК n Питается от аккумуляторной батарейки n

Шинные интерфейсы МП Для связи собственных и подключаемых устройств материнской платы. Основной параметр – скорость передачи данных n Архитектура стандарта ISA – связь устройств системного блока и подключение новых устройств через слоты. Скорость – 5, 5 Мбайт/сек.

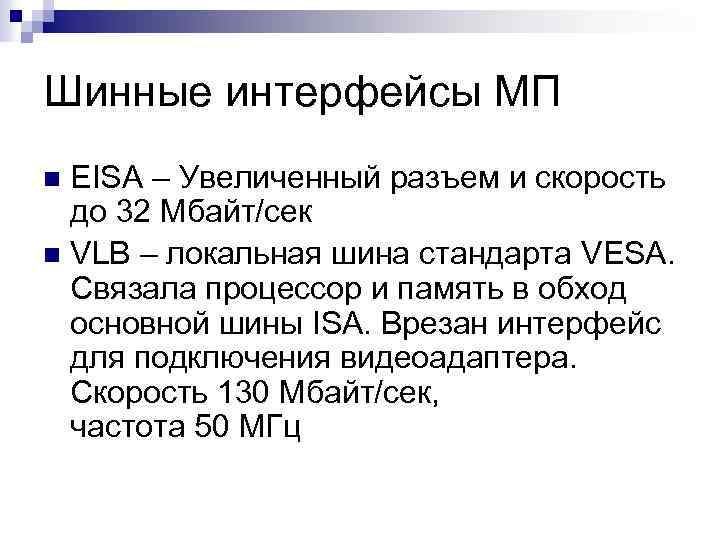

Шинные интерфейсы МП EISA – Увеличенный разъем и скорость до 32 Мбайт/сек n VLB – локальная шина стандарта VESA. Связала процессор и память в обход основной шины ISA. Врезан интерфейс для подключения видеоадаптера. Скорость 130 Мбайт/сек, частота 50 МГц n

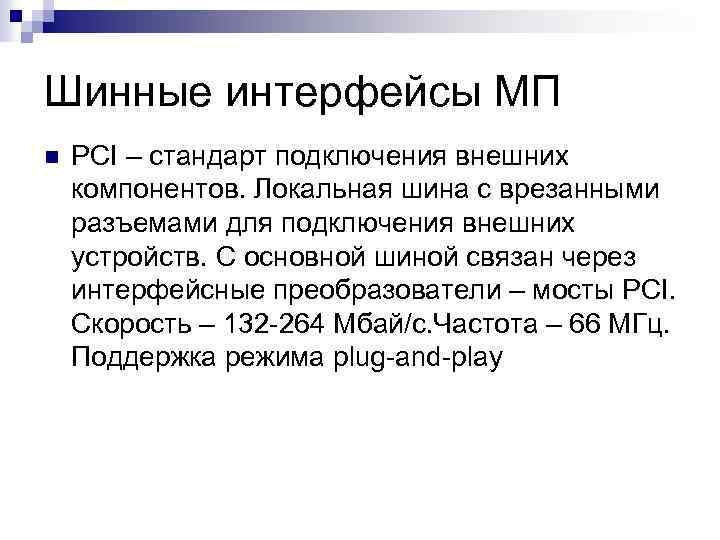

Шинные интерфейсы МП n PCI – стандарт подключения внешних компонентов. Локальная шина с врезанными разъемами для подключения внешних устройств. С основной шиной связан через интерфейсные преобразователи – мосты PCI. Скорость – 132 -264 Мбай/с. Частота – 66 МГц. Поддержка режима plug-and-play

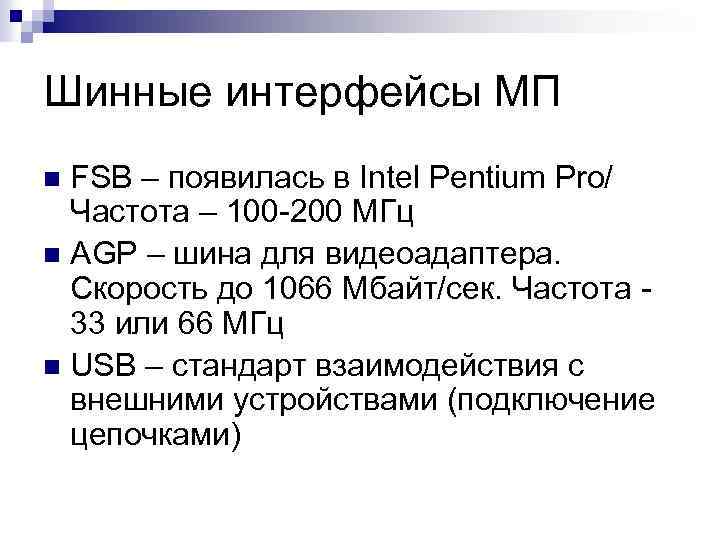

Шинные интерфейсы МП FSB – появилась в Intel Pentium Pro/ Частота – 100 -200 МГц n AGP – шина для видеоадаптера. Скорость до 1066 Мбайт/сек. Частота 33 или 66 МГц n USB – стандарт взаимодействия с внешними устройствами (подключение цепочками) n

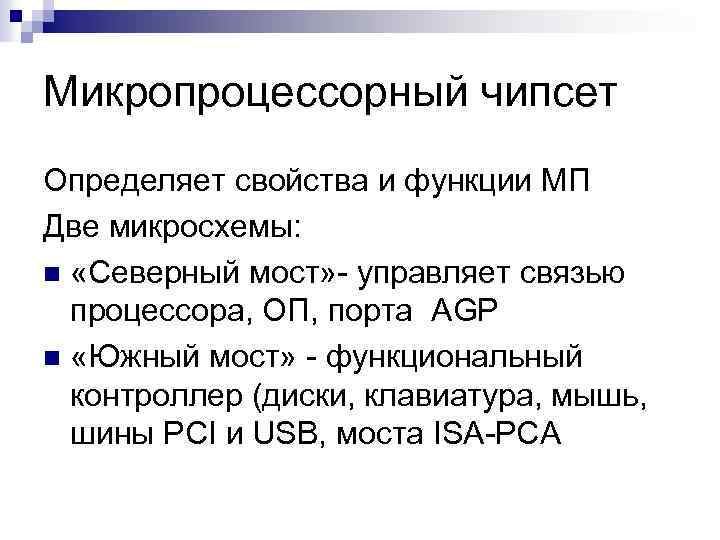

Микропроцессорный чипсет Определяет свойства и функции МП Две микросхемы: n «Северный мост» - управляет связью процессора, ОП, порта AGP n «Южный мост» - функциональный контроллер (диски, клавиатура, мышь, шины PCI и USB, моста ISA-PCA
