Устройство Персонального Компьютера Исполнитель ученица МОУ СОШ

Устройство Персонального Компьютера Исполнитель: ученица МОУ СОШ № 35 (с углубл. изучением нем. яз. ) Тверь 8 «А» класса Селезнева Татьяна г.

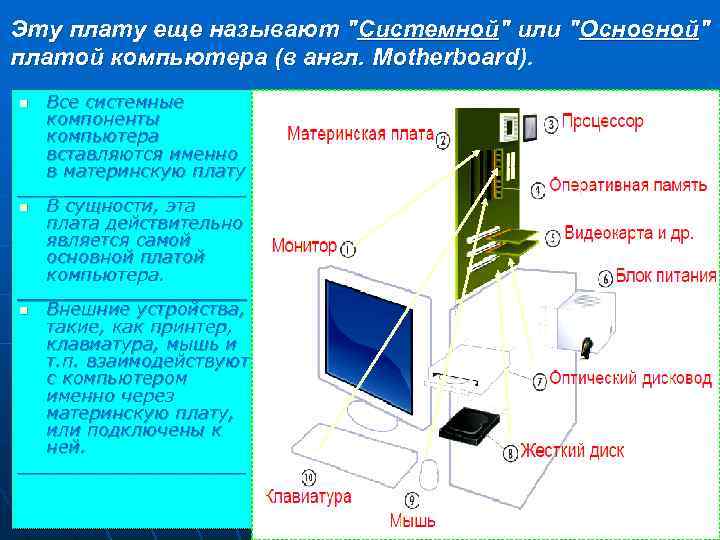

Эту плату еще называют "Системной" или "Основной" платой компьютера (в англ. Motherboard). Все системные компоненты компьютера вставляются именно в материнскую плату __________ n В сущности, эта плата действительно является самой основной платой компьютера. _________ n Внешние устройства, такие, как принтер, клавиатура, мышь и т. п. взаимодействуют с компьютером именно через материнскую плату, или подключены к ней. __________ n

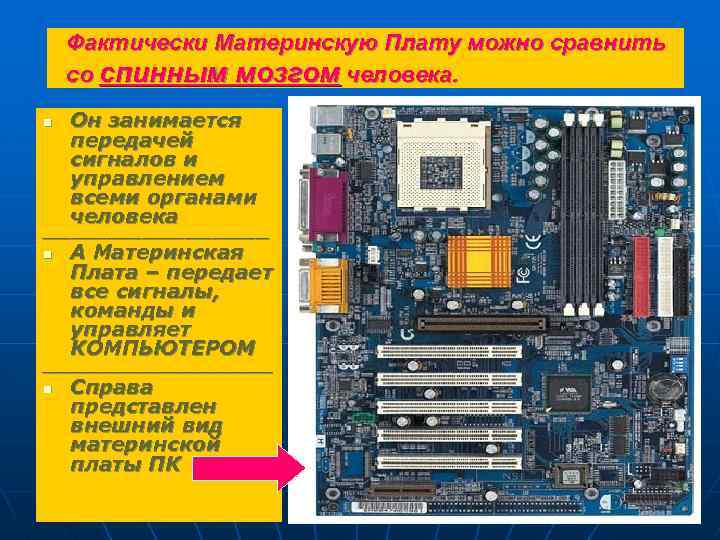

Фактически Материнскую Плату можно сравнить со спинным мозгом человека. n Он занимается передачей сигналов и управлением всеми органами человека ________________ n А Материнская Плата – передает все сигналы, команды и управляет КОМПЬЮТЕРОМ ______________ n Справа представлен внешний вид материнской платы ПК

Устройство материнской платы : 1. Центральным звеном всей компьютерной системы является процессор, который устанавливается на материнской плате. Внешне ПРОЦЕССОР представляет собой кремневую пластинку с миллиардами каналов для прохождения сигналов. И отвечает за автоматическое выполнение программ. Выполняет основные математические и

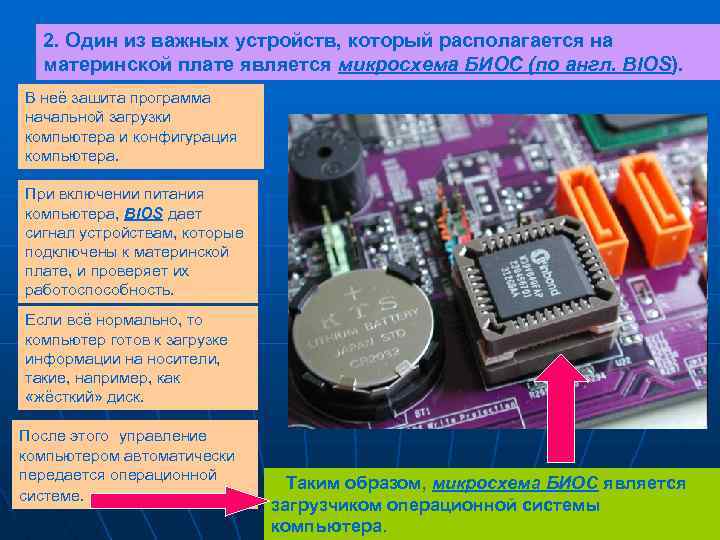

2. Один из важных устройств, который располагается на материнской плате является микросхема БИОС (по англ. BIOS). В неё зашита программа начальной загрузки компьютера и конфигурация компьютера. При включении питания компьютера, BIOS дает сигнал устройствам, которые подключены к материнской плате, и проверяет их работоспособность. Если всё нормально, то компьютер готов к загрузке информации на носители, такие, например, как «жёсткий» диск. После этого управление компьютером автоматически передается операционной системе. Таким образом, микросхема БИОС является загрузчиком операционной системы компьютера.

На системной плате расположена батарейка BIOS. Она служит для постоянного питания микросхемы BIOS, в которой и хранится программа начальной загрузки и конфигурация компьютера.

3. Вторым важнейшим устройством материнской платы является чипсет. Он представляет из себя набор микросхем, которые по функциональному признаку делятся на северный и южный мост Эти мосты отвечают за связь процессора, памяти и видеокарты, а так же связь таких устройств как «жёсткий» диск, сетевая карта, аудиокодек и т. д. Северный и южный мосты выполнены обычно на двух микросхемах Северный мост из – за нагрева при работе снабжается радиатором с охлаждающим кулером.

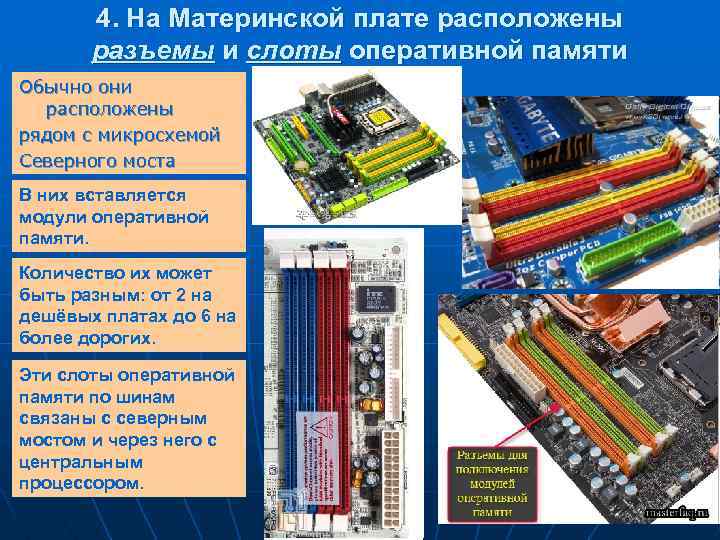

4. На Материнской плате расположены разъемы и слоты оперативной памяти Обычно они расположены рядом с микросхемой Северного моста В них вставляется модули оперативной памяти. Количество их может быть разным: от 2 на дешёвых платах до 6 на более дорогих. Эти слоты оперативной памяти по шинам связаны с северным мостом и через него с центральным процессором.

5. Перпендикулярно слотам оперативной памяти расположен слот или разъем видеокарты. внешние разъемы видеокарты слот видеокарты PCI и свободные разъемы на Сетевой (Материнской) плате. Более современный слот видеокарты. Ge. Force 100. Память в видеокарте.

6. Рядом и параллельно разъёму видеокарты на системной плате расположены разъёмы PCI. Они необходимы для подключения различных внутренних устройств, таких как звуковые платы, сетевые карт и другого оборудования, позволяющего применять компьютеры во многих областях деятельности

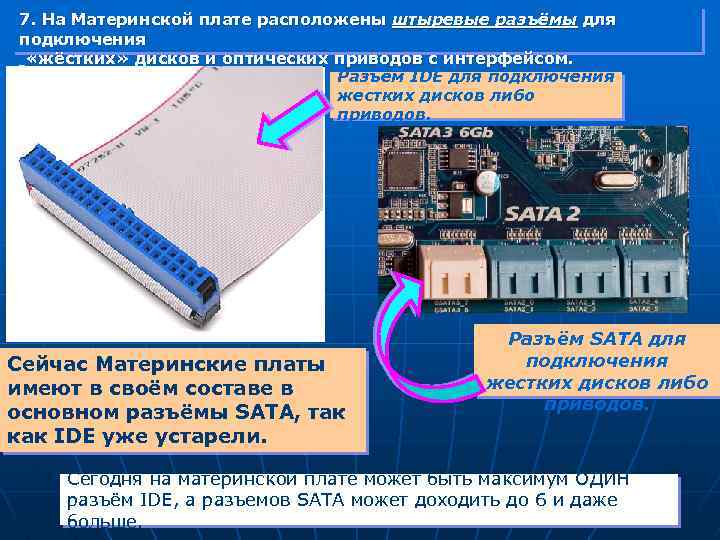

7. На Материнской плате расположены штыревые разъёмы для подключения «жёстких» дисков и оптических приводов с интерфейсом. Разъём IDE для подключения жестких дисков либо приводов. Сейчас Материнские платы имеют в своём составе в основном разъёмы SATA, так как IDE уже устарели. Разъём SATA для подключения жестких дисков либо приводов. Сегодня на материнской плате может быть максимум ОДИН разъём IDE, а разъемов SATA может доходить до 6 и даже больше.

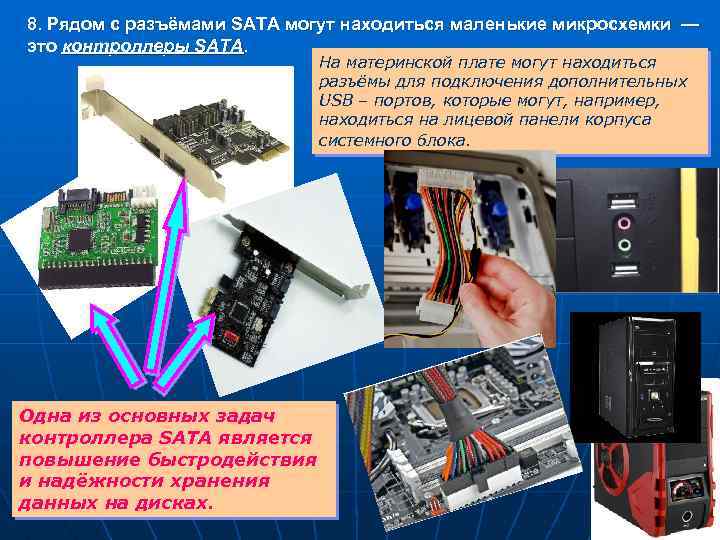

8. Рядом с разъёмами SATA могут находиться маленькие микросхемки — это контроллеры SATA. На материнской плате могут находиться разъёмы для подключения дополнительных USB – портов, которые могут, например, находиться на лицевой панели корпуса системного блока. Одна из основных задач контроллера SATA является повышение быстродействия и надёжности хранения данных на дисках.

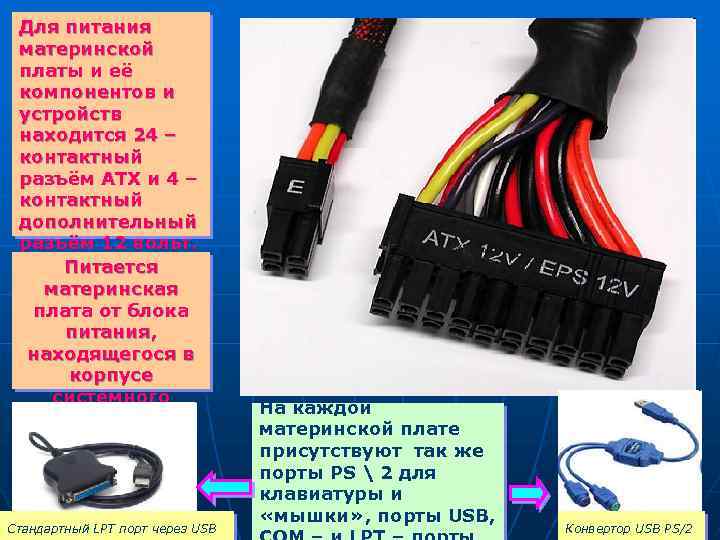

Для питания материнской платы и её компонентов и устройств находится 24 – контактный разъём ATX и 4 – контактный дополнительный разъём 12 вольт. Питается материнская плата от блока питания, находящегося в корпусе системного блока. Стандартный LPT порт через USB На каждой материнской плате присутствуют так же порты PS 2 для клавиатуры и «мышки» , порты USB, Конвертор USB PS/2

• Устройство компьютера очень сложное. Однако того материала, который мной продемонстрирован, достаточно, чтобы понимать назначение и функции материнской платы. * * * • Еще раз повторюсь, что Системную или материнскую плату можно сравнить по важности со спинным мозгом человека.
