Устройство персональног о компьютера Что такое компьютер

Устройство персональног о компьютера

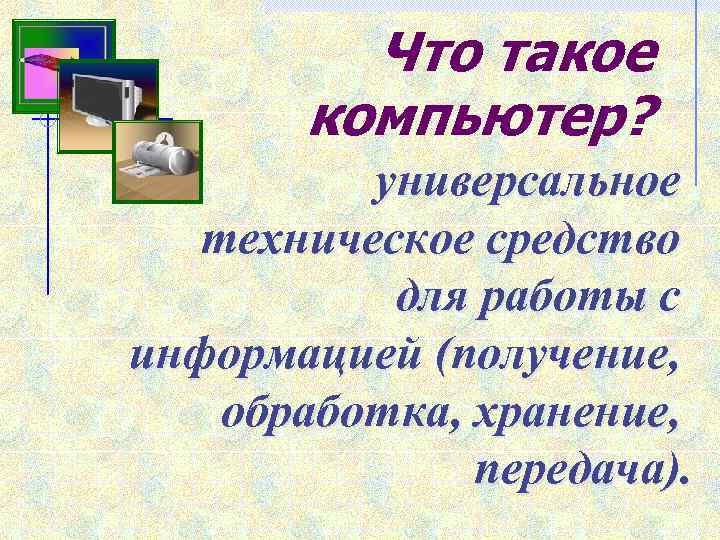

Что такое компьютер? универсальное техническое средство для работы с информацией (получение, обработка, хранение, передача).

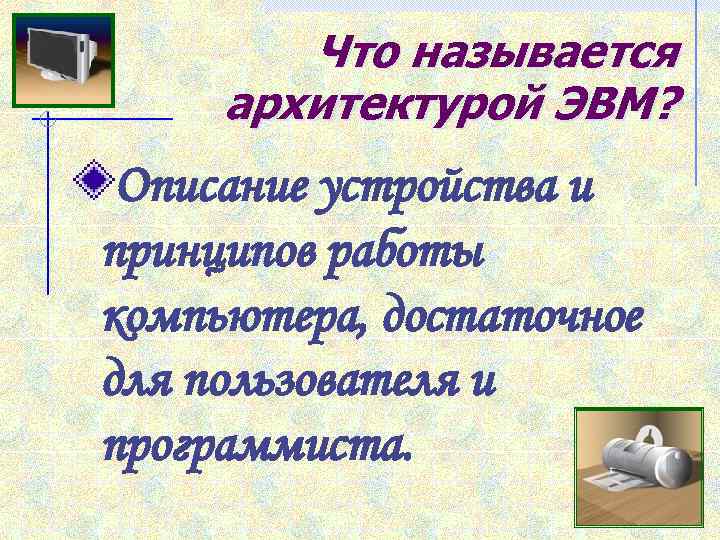

Что называется архитектурой ЭВМ? Описание устройства и принципов работы компьютера, достаточное для пользователя и программиста.

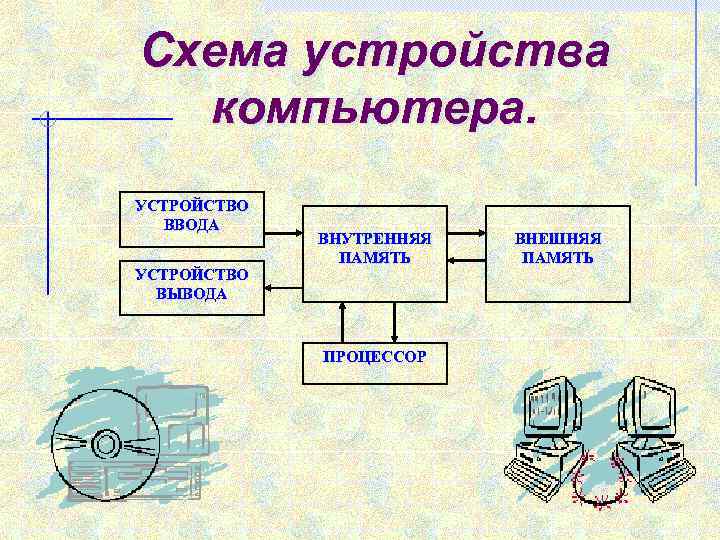

Схема устройства компьютера. УСТРОЙСТВО ВВОДА УСТРОЙСТВО ВЫВОДА ВНУТРЕННЯЯ ПАМЯТЬ ПРОЦЕССОР ВНЕШНЯЯ ПАМЯТЬ

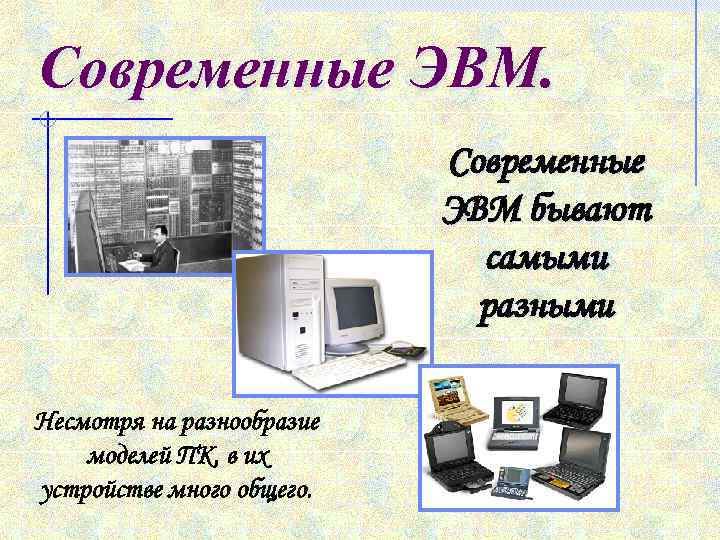

Современные ЭВМ бывают самыми разными Несмотря на разнообразие моделей ПК, в их устройстве много общего.

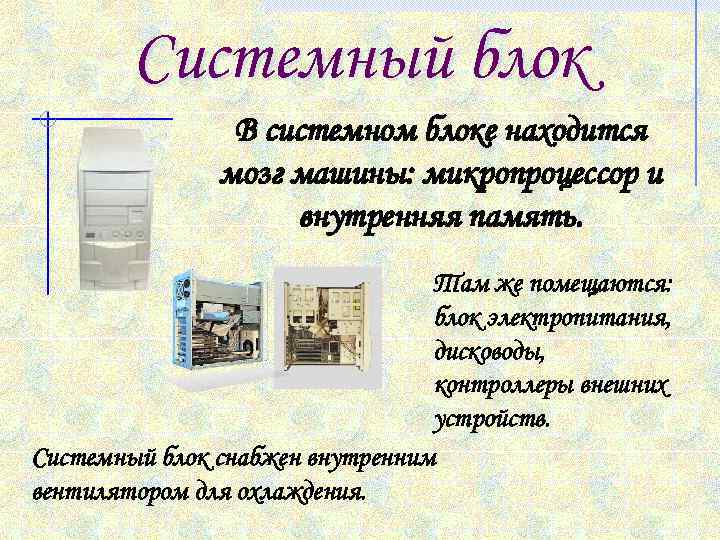

Системный блок В системном блоке находится мозг машины: микропроцессор и внутренняя память. Там же помещаются: блок электропитания, дисководы, контроллеры внешних устройств. Системный блок снабжен внутренним вентилятором для охлаждения.

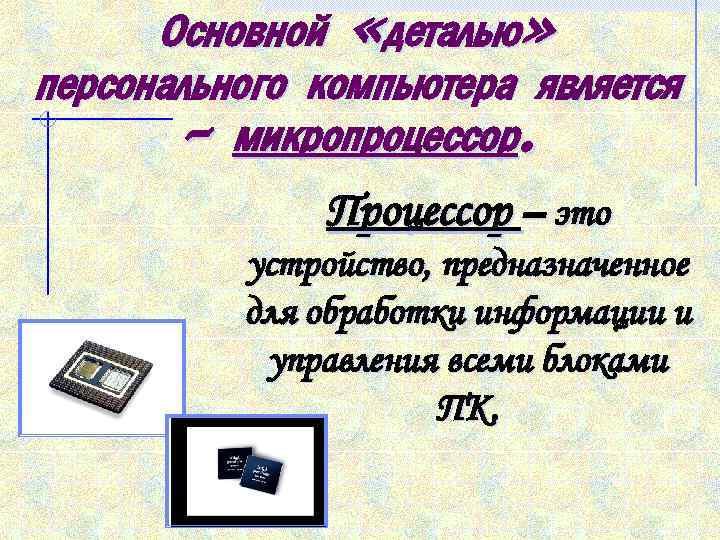

Основной «деталью» персонального компьютера является – микропроцессор. Процессор – это устройство, предназначенное для обработки информации и управления всеми блоками ПК.

Устройства ПК Процессор Тактовая частота 400 ГГц, 800 ГГц, 1200 ГГц Режим работы микропроцессора задается генератором тактовой частоты. На выполнение процессором Разрядность 8, 16, 32, 64 – разрядов каждой операции отводится Это максимальная длина двоичного кода, определенное количество тактов. Чем который может обрабатываться или больше тактовая частота, тем Это размер той порции информации, передаваться процессором целиком. быстрее работает процессор. которую процессор может обрабатывать за одну операцию (одну команду). Такими порциями процессор обменивается данными с памятью компьютера.

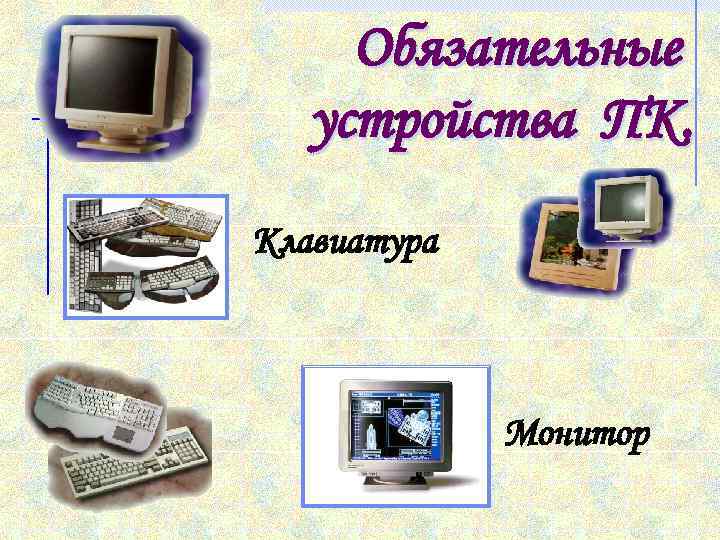

Обязательные устройства ПК. Клавиатура Монитор

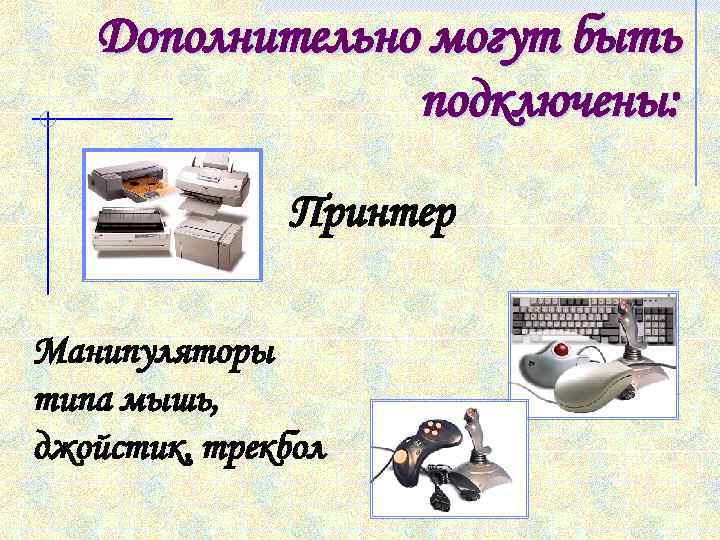

Дополнительно могут быть подключены: Принтер Манипуляторы типа мышь, джойстик, трекбол

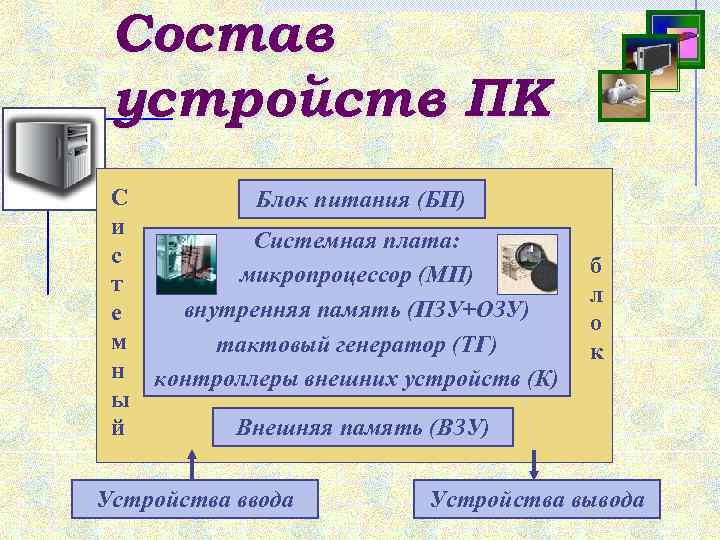

Состав устройств ПК С и с т е м н ы й Блок питания (БП) Системная плата: микропроцессор (МП) внутренняя память (ПЗУ+ОЗУ) тактовый генератор (ТГ) контроллеры внешних устройств (К) б л о к Внешняя память (ВЗУ) Устройства ввода Устройства вывода

Устройства ввода информации Клавиатура Сканер Микрофон Мышь

Устройства вывода информации. Принтер Монитор Звуковая система

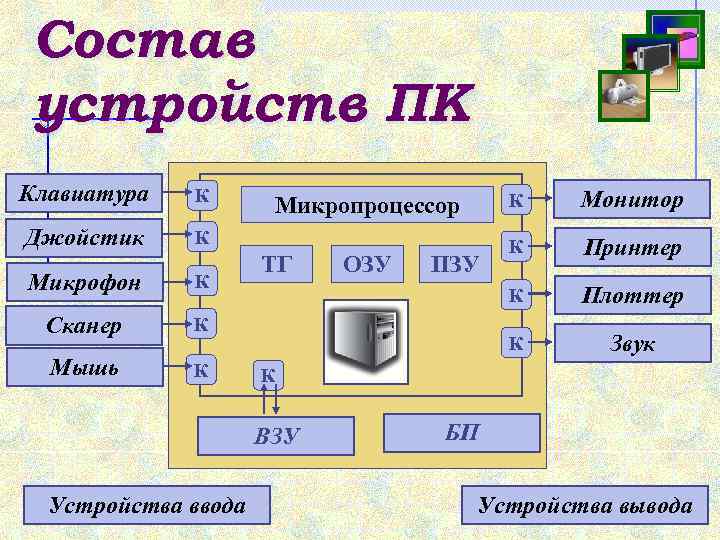

Состав устройств ПК Клавиатура К Джойстик К Микрофон К Сканер К Мышь К ПЗУ К Принтер Плоттер К ОЗУ Монитор К ТГ Звук К ВЗУ Устройства ввода К Микропроцессор БП Устройства вывода

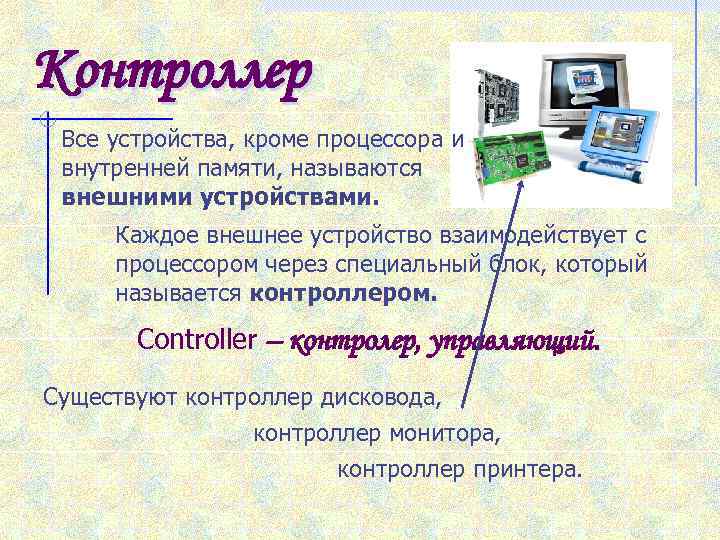

Контроллер Все устройства, кроме процессора и внутренней памяти, называются внешними устройствами. Каждое внешнее устройство взаимодействует с процессором через специальный блок, который называется контроллером. Controller – контролер, управляющий. Существуют контроллер дисковода, контроллер монитора, контроллер принтера.

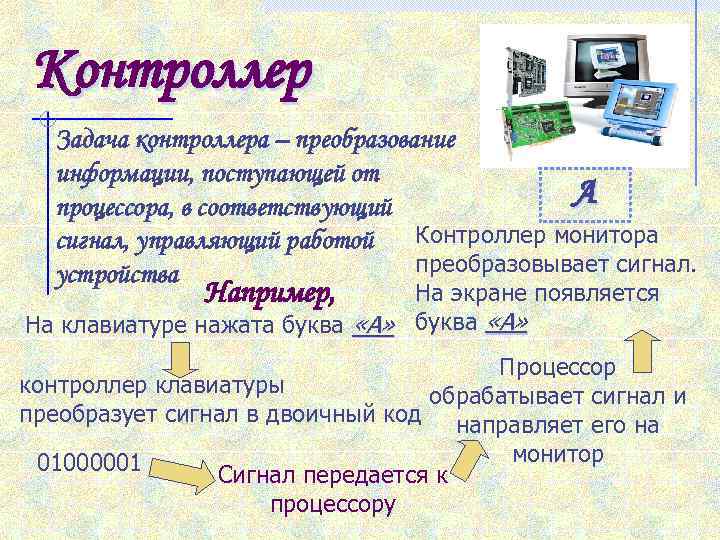

Контроллер Задача контроллера – преобразование информации, поступающей от А процессора, в соответствующий сигнал, управляющий работой Контроллер монитора преобразовывает сигнал. устройства Например, На экране появляется На клавиатуре нажата буква «А» Процессор контроллер клавиатуры обрабатывает сигнал и преобразует сигнал в двоичный код направляет его на монитор 01000001 Сигнал передается к процессору

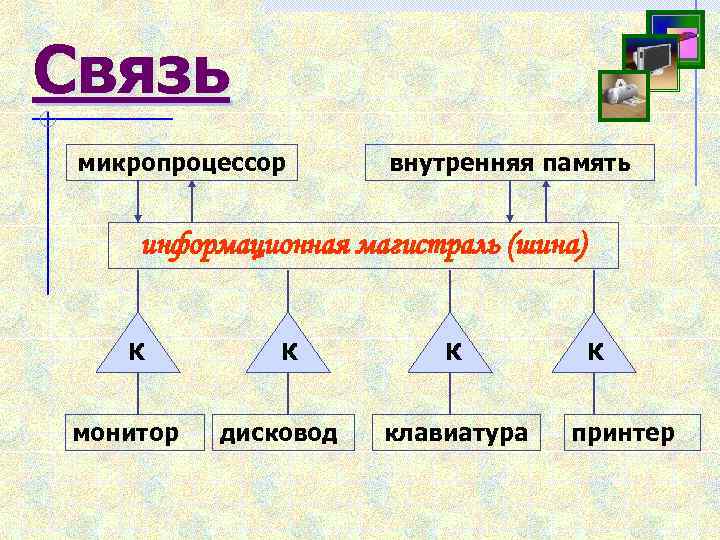

Связь микропроцессор внутренняя память информационная магистраль (шина) К монитор К дисковод К клавиатура К принтер

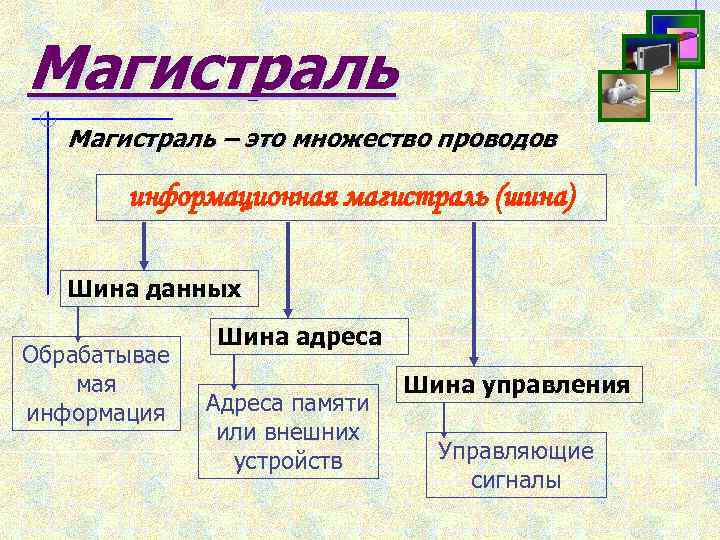

Магистраль – это множество проводов информационная магистраль (шина) Шина данных Обрабатывае мая информация Шина адреса Адреса памяти или внешних устройств Шина управления Управляющие сигналы

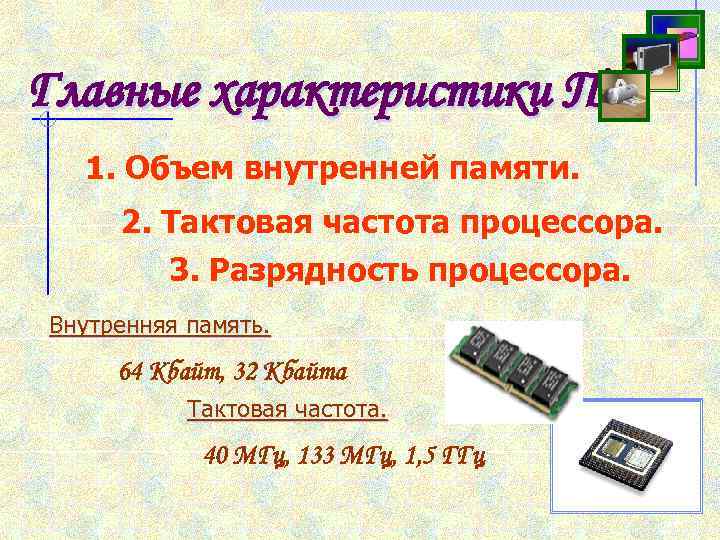

Главные характеристики ПК 1. Объем внутренней памяти. 2. Тактовая частота процессора. 3. Разрядность процессора. Внутренняя память. 64 Кбайт, 32 Кбайта Тактовая частота. 40 МГц, 133 МГц, 1, 5 ГГц

Главные характеристики ПК Разрядность процессора. Разрядностью называют максимальную длину двоичного кода, который может обрабатываться или передаваться процессором целиком. 8 бит – восьмиразрядный процессор 16 бит – шестнадцатиразрядный процессор 32 бит – тридцатидвухразрядный процессор 64 бит – 64 –разрядный процессор
