УСТРОЙСТВО МАТЕРИНСКИХ ПЛАТ 1 сокет для

УСТРОЙСТВО МАТЕРИНСКИХ ПЛАТ

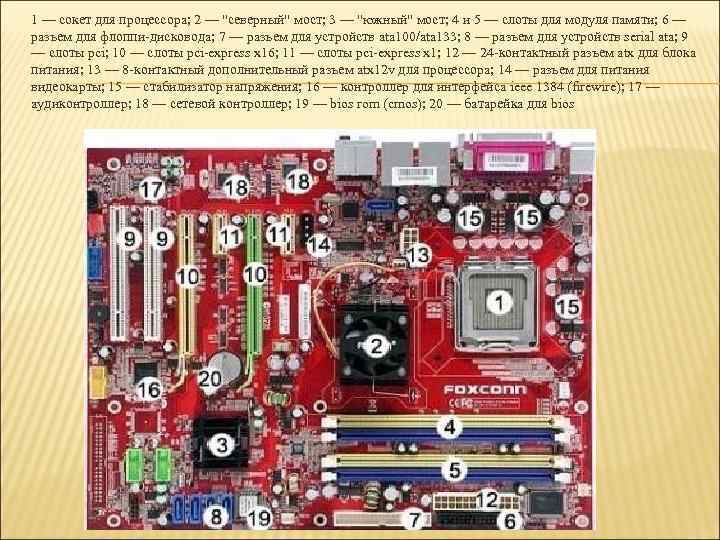

1 — сокет для процессора; 2 — "северный" мост; 3 — "южный" мост; 4 и 5 — слоты для модуля памяти; 6 — разъем для флоппи-дисковода; 7 — разъем для устройств ata 100/ata 133; 8 — разъем для устройств serial ata; 9 — слоты pci; 10 — слоты pci-express x 16; 11 — слоты pci-express x 1; 12 — 24 -контактный разъем atx для блока питания; 13 — 8 -контактный дополнительный разъем atx 12 v для процессора; 14 — разъем для питания видеокарты; 15 — стабилизатор напряжения; 16 — контроллер для интерфейса ieee 1384 (firewire); 17 — аудиконтроллер; 18 — сетевой контроллер; 19 — bios rom (cmos); 20 — батарейка для bios

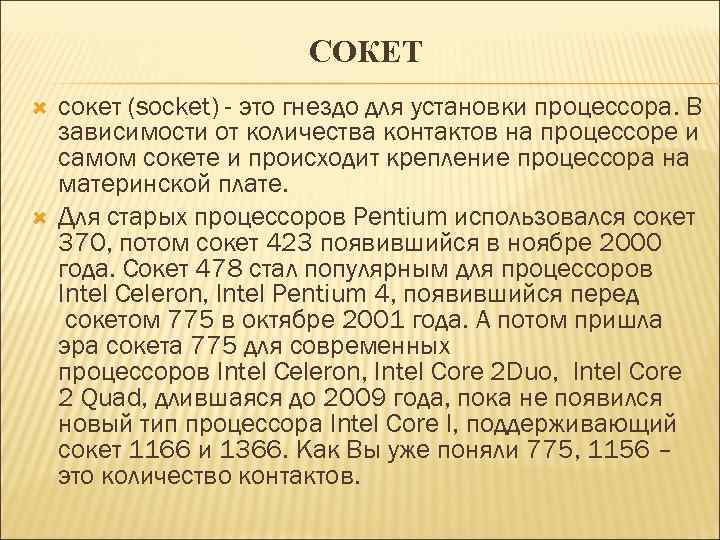

СОКЕТ сокет (socket) - это гнездо для установки процессора. В зависимости от количества контактов на процессоре и самом сокете и происходит крепление процессора на материнской плате. Для старых процессоров Pentium использовался сокет 370, потом сокет 423 появившийся в ноябре 2000 года. Сокет 478 стал популярным для процессоров Intel Celeron, Intel Pentium 4, появившийся перед сокетом 775 в октябре 2001 года. А потом пришла эра сокета 775 для современных процессоров Intel Celeron, Intel Core 2 Duo, Intel Core 2 Quad, длившаяся до 2009 года, пока не появился новый тип процессора Intel Core I, поддерживающий сокет 1166 и 1366. Как Вы уже поняли 775, 1156 – это количество контактов.

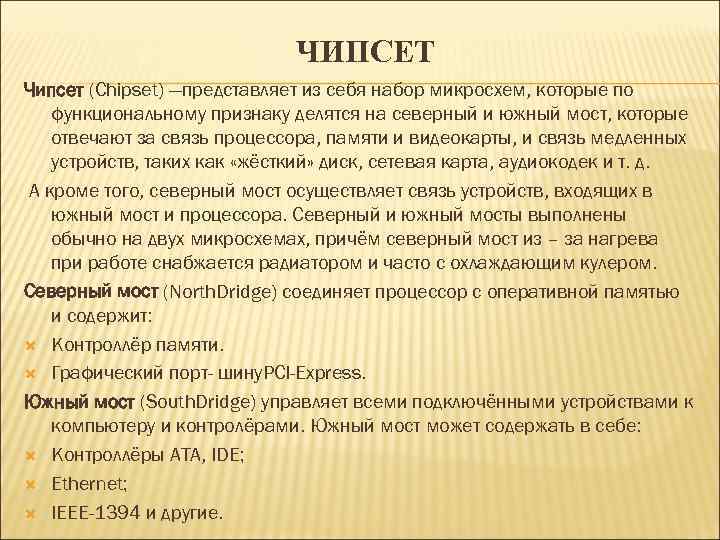

ЧИПСЕТ Чипсет (Chipset) —представляет из себя набор микросхем, которые по функциональному признаку делятся на северный и южный мост, которые отвечают за связь процессора, памяти и видеокарты, и связь медленных устройств, таких как «жёсткий» диск, сетевая карта, аудиокодек и т. д. А кроме того, северный мост осуществляет связь устройств, входящих в южный мост и процессора. Северный и южный мосты выполнены обычно на двух микросхемах, причём северный мост из – за нагрева при работе снабжается радиатором и часто с охлаждающим кулером. Северный мост (North. Dridge) соединяет процессор с оперативной памятью и содержит: Контроллёр памяти. Графический порт- шину. PCI-Express. Южный мост (South. Dridge) управляет всеми подключёнными устройствами к компьютеру и контролёрами. Южный мост может содержать в себе: Контроллёры ATA, IDE; Ethernet; IEEE-1394 и другие.

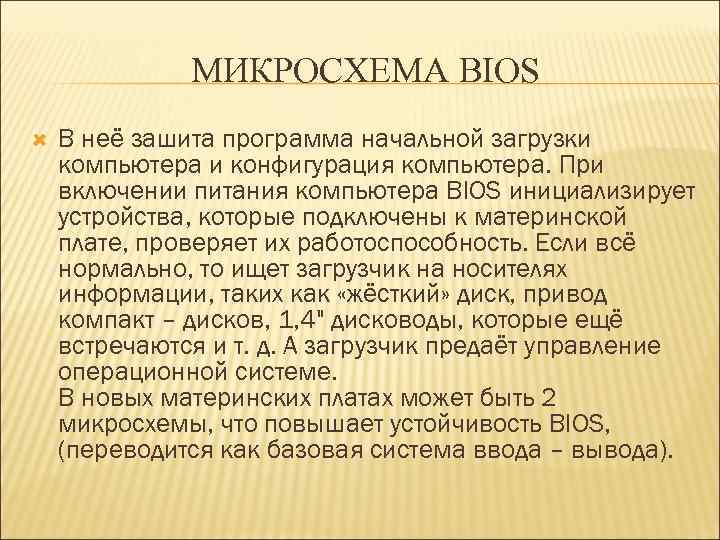

МИКРОСХЕМА BIOS В неё зашита программа начальной загрузки компьютера и конфигурация компьютера. При включении питания компьютера BIOS инициализирует устройства, которые подключены к материнской плате, проверяет их работоспособность. Если всё нормально, то ищет загрузчик на носителях информации, таких как «жёсткий» диск, привод компакт – дисков, 1, 4" дисководы, которые ещё встречаются и т. д. А загрузчик предаёт управление операционной системе. В новых материнских платах может быть 2 микросхемы, что повышает устойчивость BIOS, (переводится как базовая система ввода – вывода).

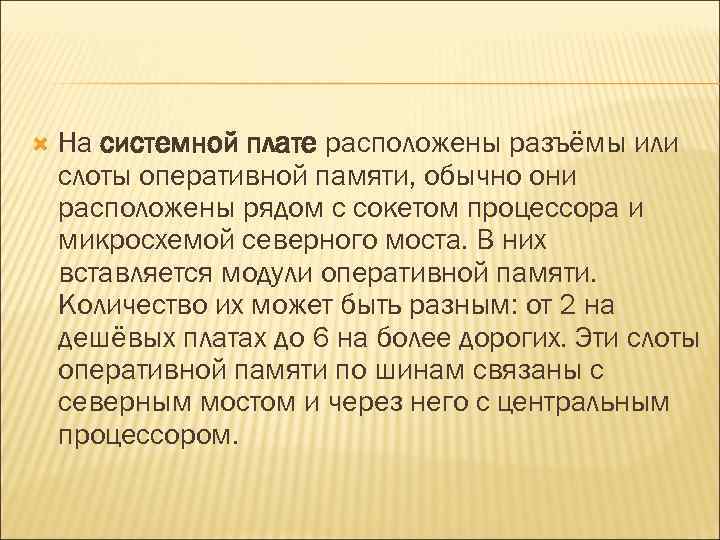

На системной плате расположены разъёмы или слоты оперативной памяти, обычно они расположены рядом с сокетом процессора и микросхемой северного моста. В них вставляется модули оперативной памяти. Количество их может быть разным: от 2 на дешёвых платах до 6 на более дорогих. Эти слоты оперативной памяти по шинам связаны с северным мостом и через него с центральным процессором.

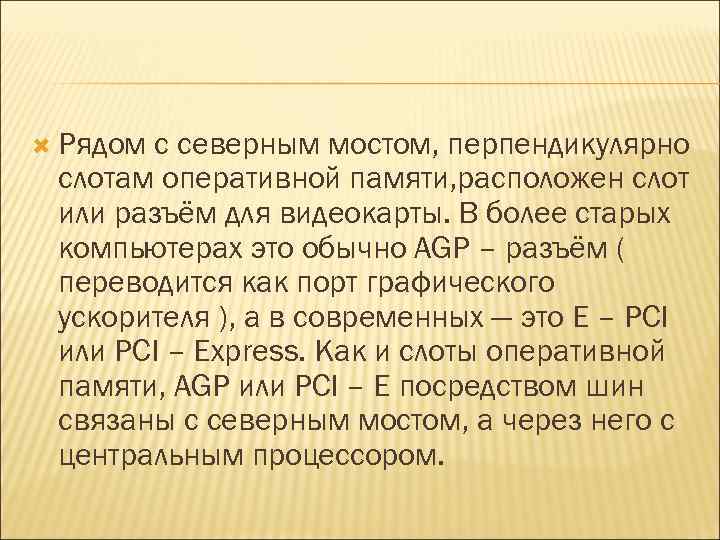

Рядом с северным мостом, перпендикулярно слотам оперативной памяти, расположен слот или разъём для видеокарты. В более старых компьютерах это обычно AGP – разъём ( переводится как порт графического ускорителя ), а в современных — это E – PCI или PCI – Express. Как и слоты оперативной памяти, AGP или PCI – E посредством шин связаны с северным мостом, а через него с центральным процессором.

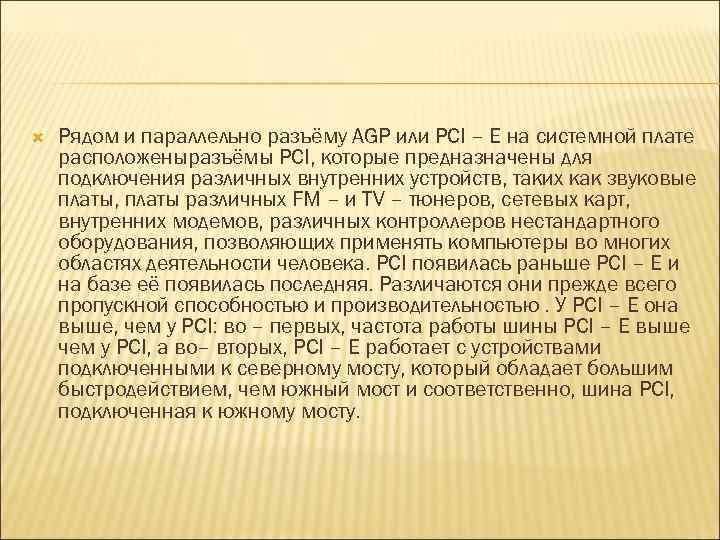

Рядом и параллельно разъёму AGP или PCI – E на системной плате расположеныразъёмы PCI, которые предназначены для подключения различных внутренних устройств, таких как звуковые платы, платы различных FM – и TV – тюнеров, сетевых карт, внутренних модемов, различных контроллеров нестандартного оборудования, позволяющих применять компьютеры во многих областях деятельности человека. PCI появилась раньше PCI – E и на базе её появилась последняя. Различаются они прежде всего пропускной способностью и производительностью. У PCI – E она выше, чем у PCI: во – первых, частота работы шины PCI – E выше чем у PCI, а во– вторых, PCI – E работает с устройствами подключенными к северному мосту, который обладает большим быстродействием, чем южный мост и соответственно, шина PCI, подключенная к южному мосту.

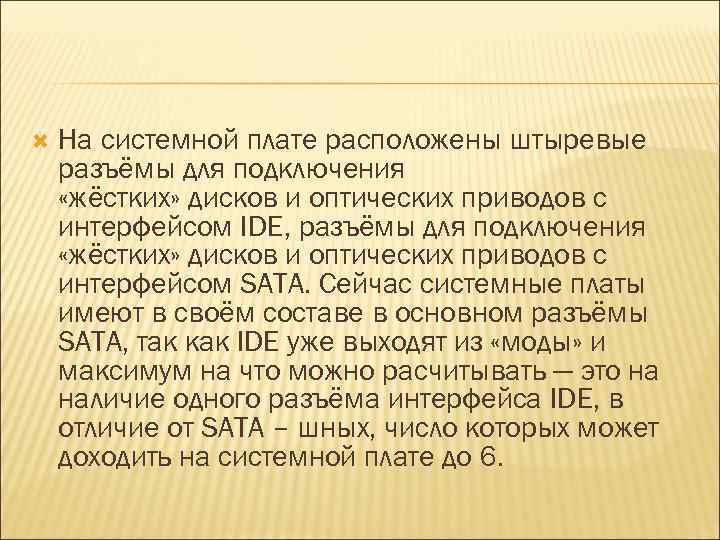

На системной плате расположены штыревые разъёмы для подключения «жёстких» дисков и оптических приводов с интерфейсом IDE, разъёмы для подключения «жёстких» дисков и оптических приводов с интерфейсом SATA. Сейчас системные платы имеют в своём составе в основном разъёмы SATA, так как IDE уже выходят из «моды» и максимум на что можно расчитывать — это на наличие одного разъёма интерфейса IDE, в отличие от SATA – шных, число которых может доходить на системной плате до 6.

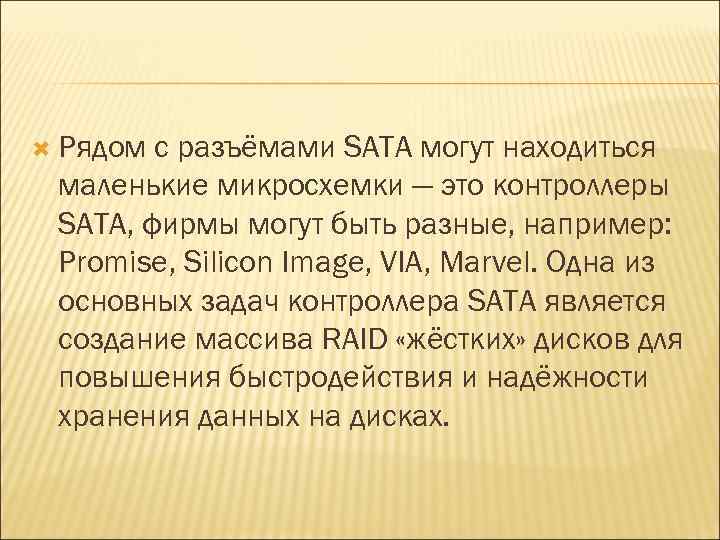

Рядом с разъёмами SATA могут находиться маленькие микросхемки — это контроллеры SATA, фирмы могут быть разные, например: Promise, Silicon Image, VIA, Marvel. Одна из основных задач контроллера SATA является создание массива RAID «жёстких» дисков для повышения быстродействия и надёжности хранения данных на дисках.

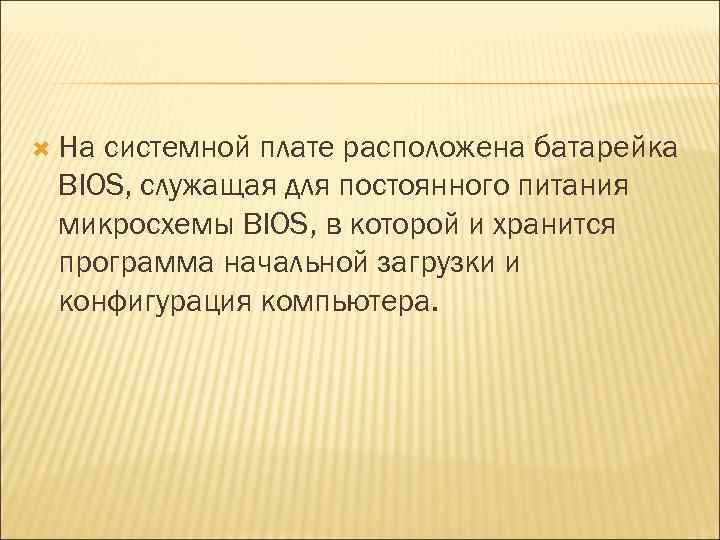

На системной плате расположена батарейка BIOS, служащая для постоянного питания микросхемы BIOS, в которой и хранится программа начальной загрузки и конфигурация компьютера.

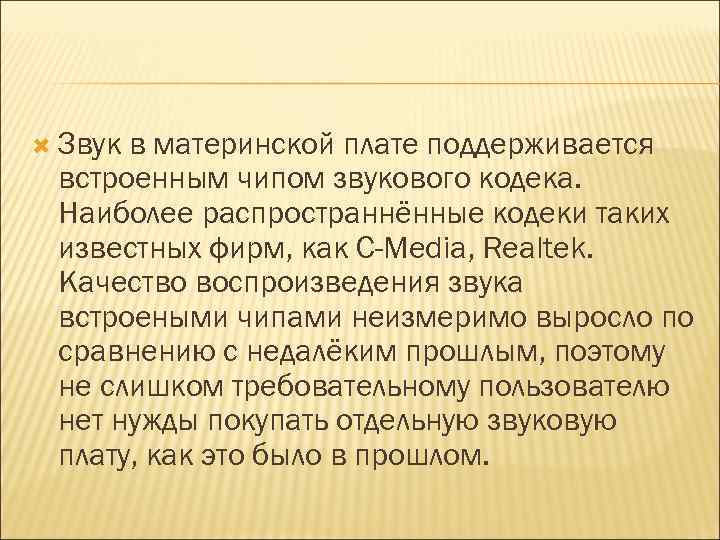

Звук в материнской плате поддерживается встроенным чипом звукового кодека. Наиболее распространнённые кодеки таких известных фирм, как C-Media, Realtek. Качество воспроизведения звука встроеными чипами неизмеримо выросло по сравнению с недалёким прошлым, поэтому не слишком требовательному пользователю нет нужды покупать отдельную звуковую плату, как это было в прошлом.

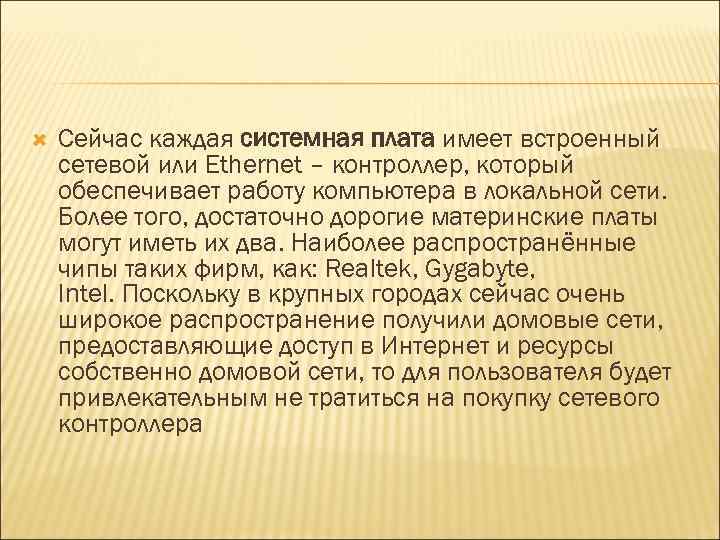

Сейчас каждая системная плата имеет встроенный сетевой или Ethernet – контроллер, который обеспечивает работу компьютера в локальной сети. Более того, достаточно дорогие материнские платы могут иметь их два. Наиболее распространённые чипы таких фирм, как: Realtek, Gygabyte, Intel. Поскольку в крупных городах сейчас очень широкое распространение получили домовые сети, предоставляющие доступ в Интернет и ресурсы собственно домовой сети, то для пользователя будет привлекательным не тратиться на покупку сетевого контроллера

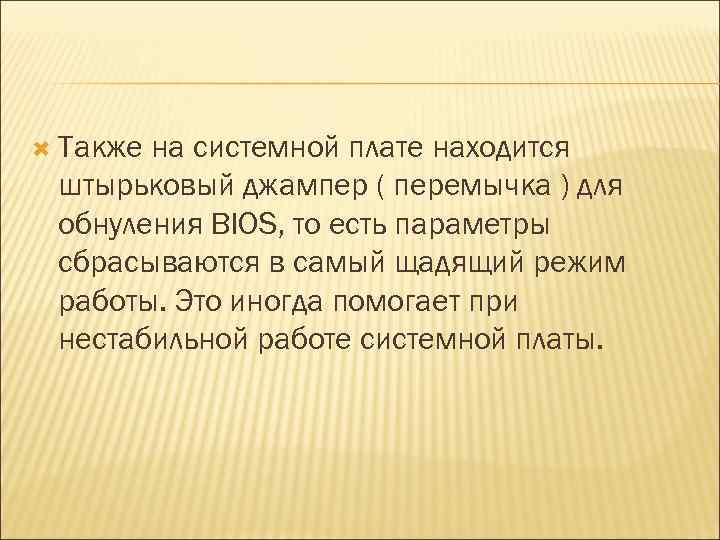

Также на системной плате находится штырьковый джампер ( перемычка ) для обнуления BIOS, то есть параметры сбрасываются в самый щадящий режим работы. Это иногда помогает при нестабильной работе системной платы.

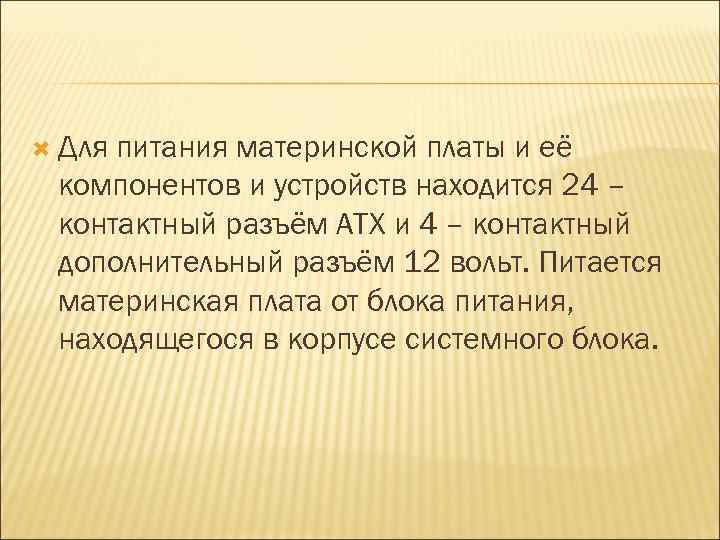

Для питания материнской платы и её компонентов и устройств находится 24 – контактный разъём ATX и 4 – контактный дополнительный разъём 12 вольт. Питается материнская плата от блока питания, находящегося в корпусе системного блока.

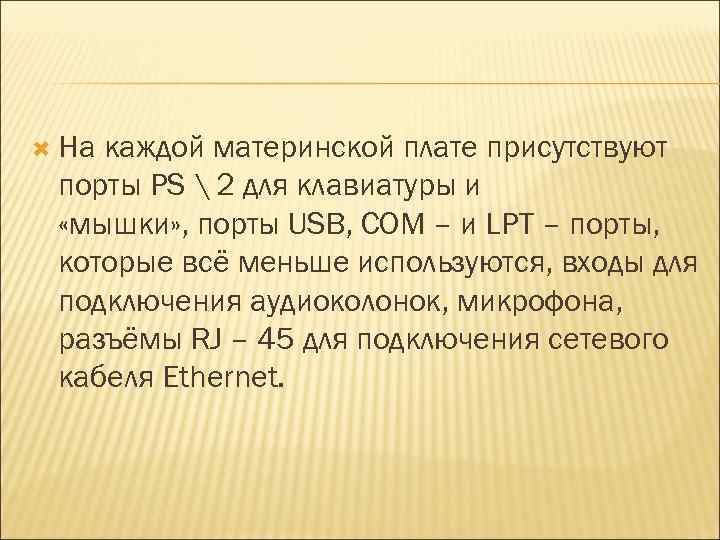

На каждой материнской плате присутствуют порты PS 2 для клавиатуры и «мышки» , порты USB, COM – и LPT – порты, которые всё меньше используются, входы для подключения аудиоколонок, микрофона, разъёмы RJ – 45 для подключения сетевого кабеля Ethernet.

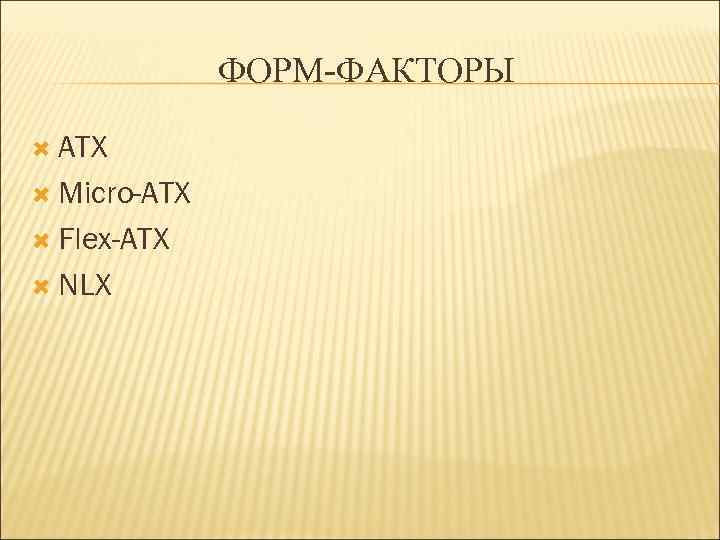

ФОРМ-ФАКТОРЫ ATX Micro-ATX Flex-ATX NLX

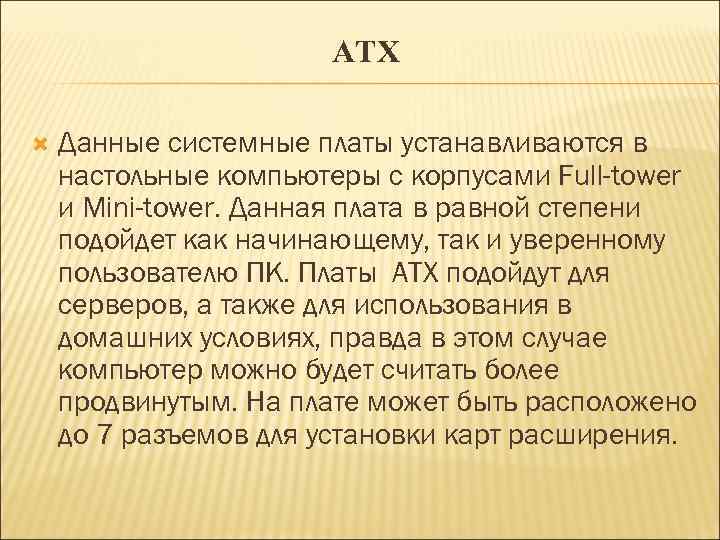

ATX Данные системные платы устанавливаются в настольные компьютеры с корпусами Full-tower и Mini-tower. Данная плата в равной степени подойдет как начинающему, так и уверенному пользователю ПК. Платы ATX подойдут для серверов, а также для использования в домашних условиях, правда в этом случае компьютер можно будет считать более продвинутым. На плате может быть расположено до 7 разъемов для установки карт расширения.

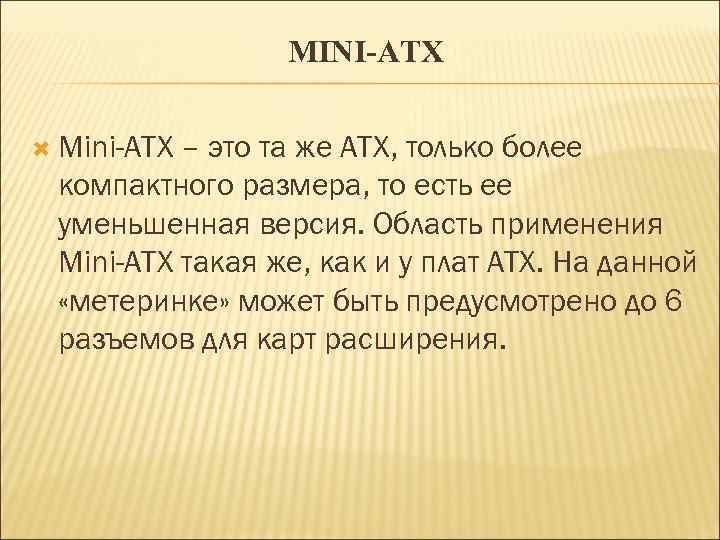

MINI-ATX Mini-ATX – это та же ATX, только более компактного размера, то есть ее уменьшенная версия. Область применения Mini-ATX такая же, как и у плат ATX. На данной «метеринке» может быть предусмотрено до 6 разъемов для карт расширения.

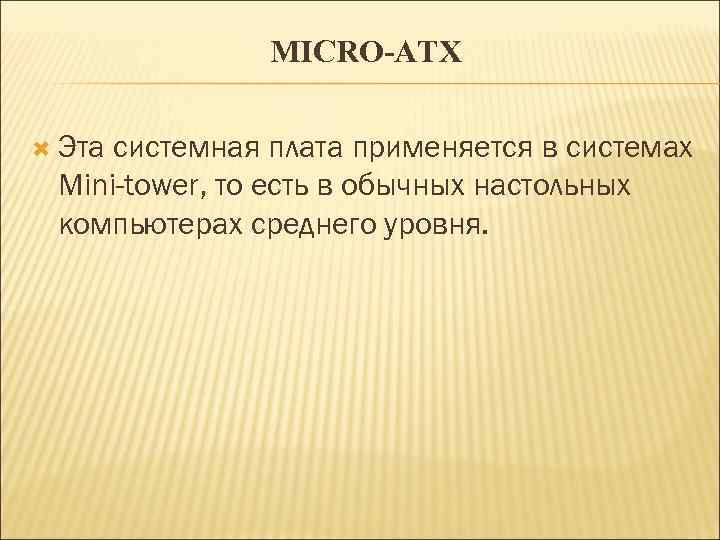

MICRO-ATX Эта системная плата применяется в системах Mini-tower, то есть в обычных настольных компьютерах среднего уровня.

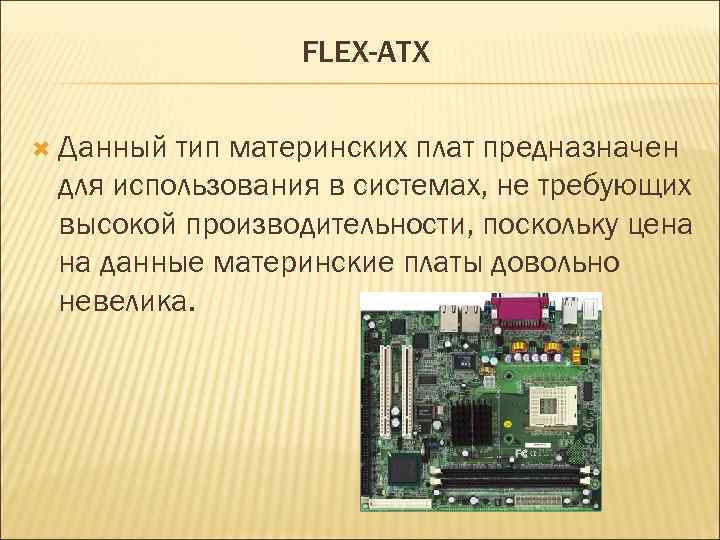

FLEX-ATX Данный тип материнских плат предназначен для использования в системах, не требующих высокой производительности, поскольку цена на данные материнские платы довольно невелика.

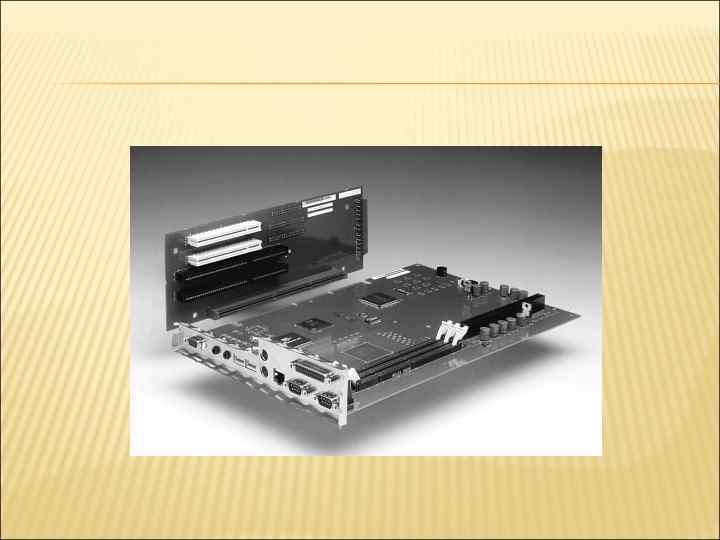

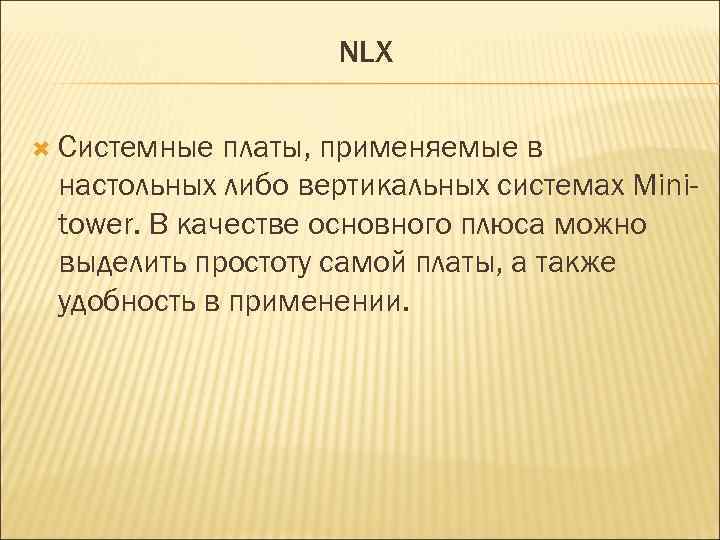

NLX Системные платы, применяемые в настольных либо вертикальных системах Minitower. В качестве основного плюса можно выделить простоту самой платы, а также удобность в применении.

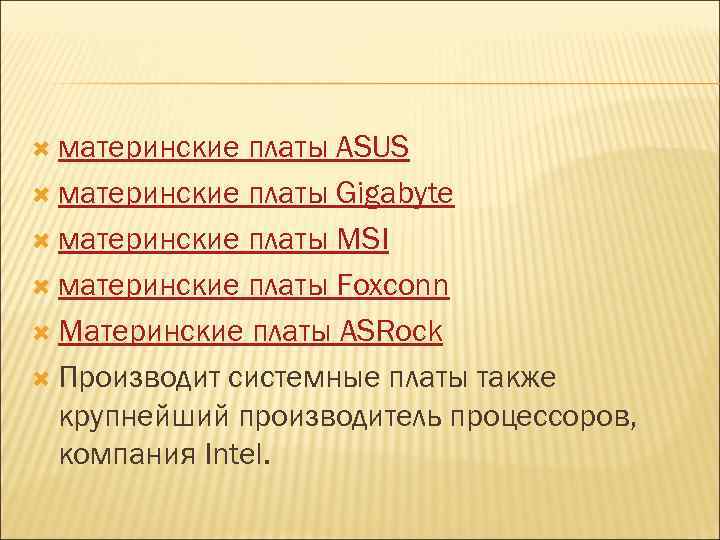

материнские платы ASUS материнские платы Gigabyte материнские платы MSI материнские платы Foxconn Материнские платы ASRock Производит системные платы также крупнейший производитель процессоров, компания Intel.

МАТЕРИНСКИЕ ПЛАТЫ ASUS Отличительной чертой материнских плат производства ASUS является использование высококачественных материалов. Собственные разработки компании ASUS не просто упрощают процесс управления внутренними настройками материнской платы, но и расширяют границы ее применения. Среди полезных, стоит отменить такие инновационные технологии как EZ Flash, EPU, или Express Gate.

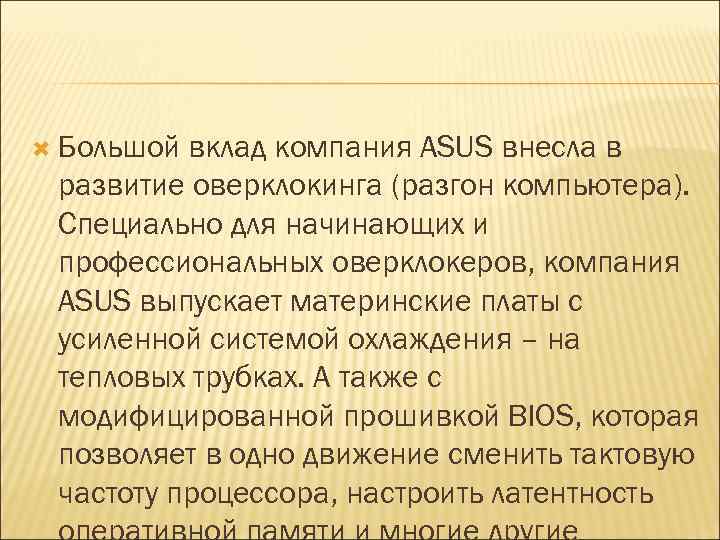

Большой вклад компания ASUS внесла в развитие оверклокинга (разгон компьютера). Специально для начинающих и профессиональных оверклокеров, компания ASUS выпускает материнские платы с усиленной системой охлаждения – на тепловых трубках. А также с модифицированной прошивкой BIOS, которая позволяет в одно движение сменить тактовую частоту процессора, настроить латентность

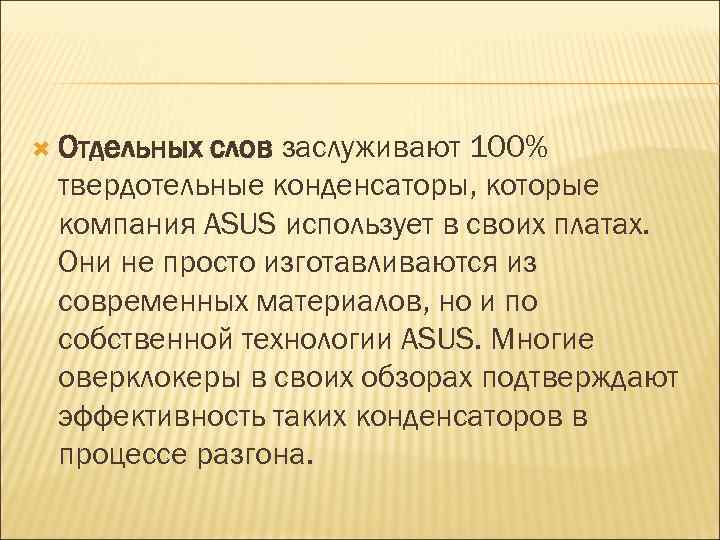

Отдельных слов заслуживают 100% твердотельные конденсаторы, которые компания ASUS использует в своих платах. Они не просто изготавливаются из современных материалов, но и по собственной технологии ASUS. Многие оверклокеры в своих обзорах подтверждают эффективность таких конденсаторов в процессе разгона.

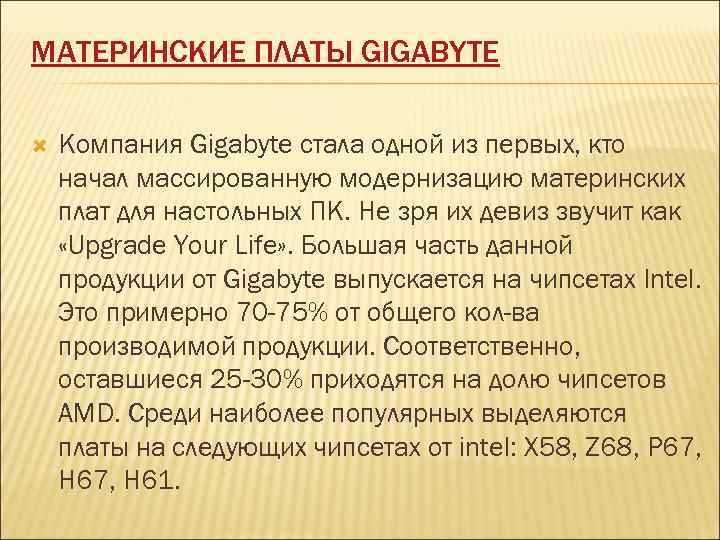

МАТЕРИНСКИЕ ПЛАТЫ GIGABYTE Компания Gigabyte стала одной из первых, кто начал массированную модернизацию материнских плат для настольных ПК. Не зря их девиз звучит как «Upgrade Your Life» . Большая часть данной продукции от Gigabyte выпускается на чипсетах Intel. Это примерно 70 -75% от общего кол-ва производимой продукции. Соответственно, оставшиеся 25 -30% приходятся на долю чипсетов AMD. Среди наиболее популярных выделяются платы на следующих чипсетах от intel: X 58, Z 68, P 67, H 61.

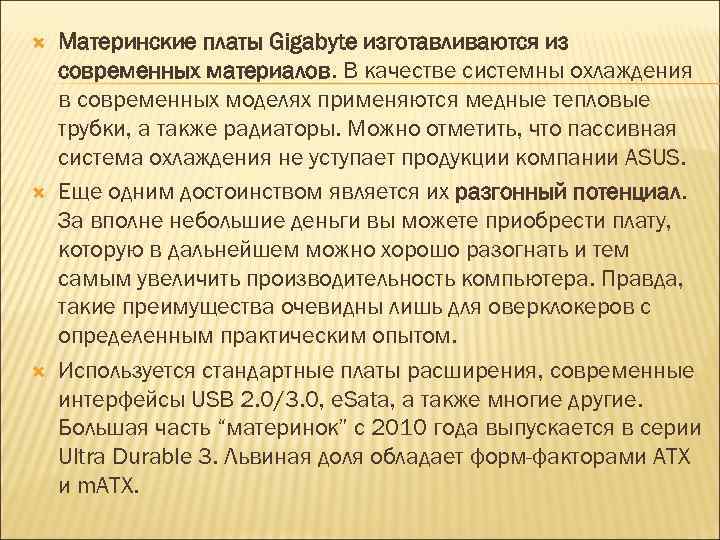

Материнские платы Gigabyte изготавливаются из современных материалов. В качестве системны охлаждения в современных моделях применяются медные тепловые трубки, а также радиаторы. Можно отметить, что пассивная система охлаждения не уступает продукции компании ASUS. Еще одним достоинством является их разгонный потенциал. За вполне небольшие деньги вы можете приобрести плату, которую в дальнейшем можно хорошо разогнать и тем самым увеличить производительность компьютера. Правда, такие преимущества очевидны лишь для оверклокеров с определенным практическим опытом. Используется стандартные платы расширения, современные интерфейсы USB 2. 0/3. 0, e. Sata, а также многие другие. Большая часть “материнок” с 2010 года выпускается в серии Ultra Durable 3. Львиная доля обладает форм-факторами ATX и m. ATX.

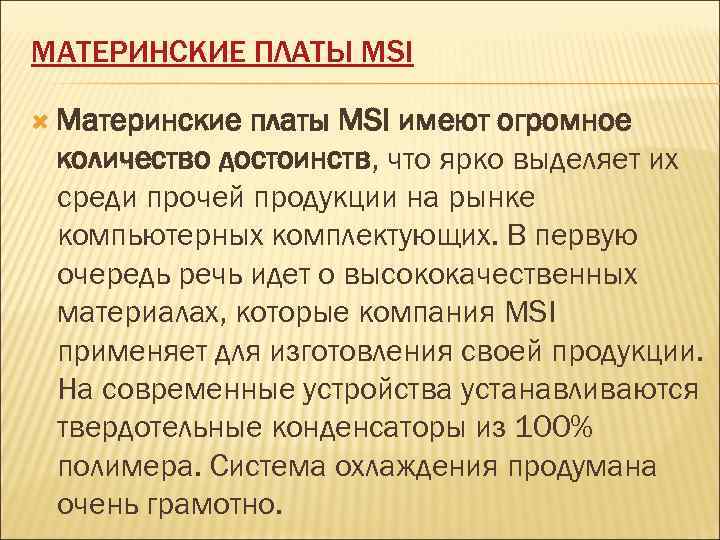

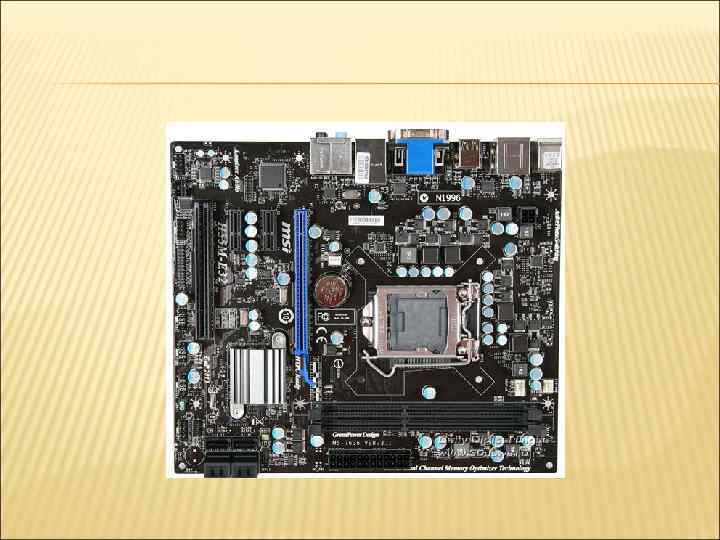

МАТЕРИНСКИЕ ПЛАТЫ MSI Материнские платы MSI имеют огромное количество достоинств, что ярко выделяет их среди прочей продукции на рынке компьютерных комплектующих. В первую очередь речь идет о высококачественных материалах, которые компания MSI применяет для изготовления своей продукции. На современные устройства устанавливаются твердотельные конденсаторы из 100% полимера. Система охлаждения продумана очень грамотно.

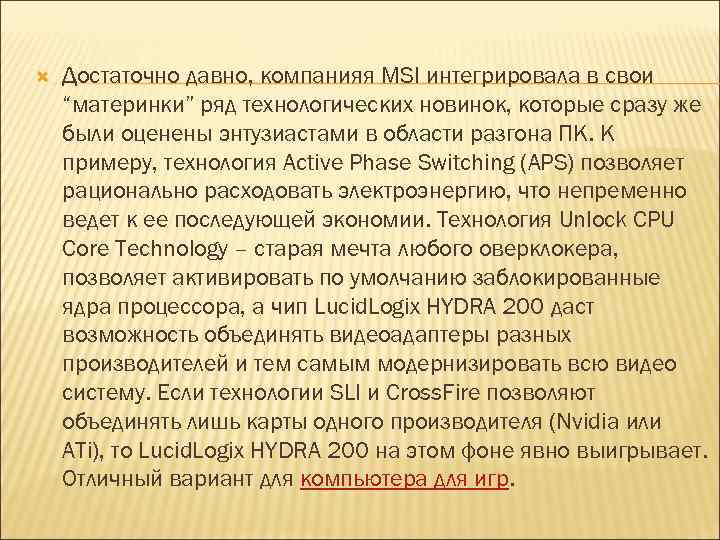

Достаточно давно, компанияя MSI интегрировала в свои “материнки” ряд технологических новинок, которые сразу же были оценены энтузиастами в области разгона ПК. К примеру, технология Active Phase Switching (APS) позволяет рационально расходовать электроэнергию, что непременно ведет к ее последующей экономии. Технология Unlock CPU Core Technology – старая мечта любого оверклокера, позволяет активировать по умолчанию заблокированные ядра процессора, а чип Lucid. Logix HYDRA 200 даст возможность объединять видеоадаптеры разных производителей и тем самым модернизировать всю видео систему. Если технологии SLI и Cross. Fire позволяют объединять лишь карты одного производителя (Nvidia или ATi), то Lucid. Logix HYDRA 200 на этом фоне явно выигрывает. Отличный вариант для компьютера для игр.

Большой вклад, компания MSI внесла в разработку новой оболочки для BIOS, которая в значительной степени упрощает процесс разгона ПК и кастомизации настроек платы. Для удобства оверклокеров на современных устройствах предусмотрены специальные разъемы для замера напряжения, а также кнопки управления функциями разгона (частотный множитель процессора, настройка латентности памяти и т. д. )

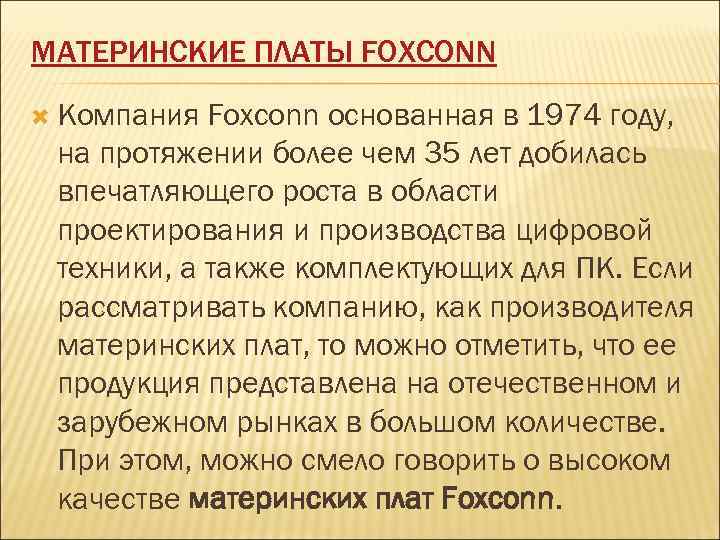

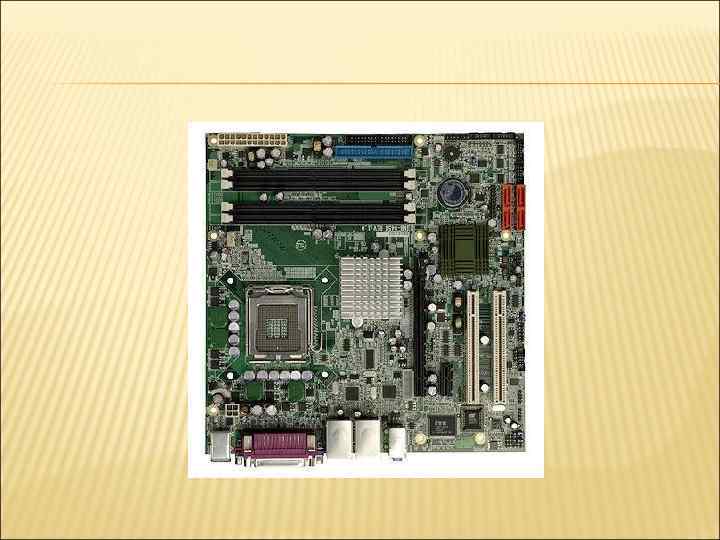

МАТЕРИНСКИЕ ПЛАТЫ FOXCONN Компания Foxconn основанная в 1974 году, на протяжении более чем 35 лет добилась впечатляющего роста в области проектирования и производства цифровой техники, а также комплектующих для ПК. Если рассматривать компанию, как производителя материнских плат, то можно отметить, что ее продукция представлена на отечественном и зарубежном рынках в большом количестве. При этом, можно смело говорить о высоком качестве материнских плат Foxconn.

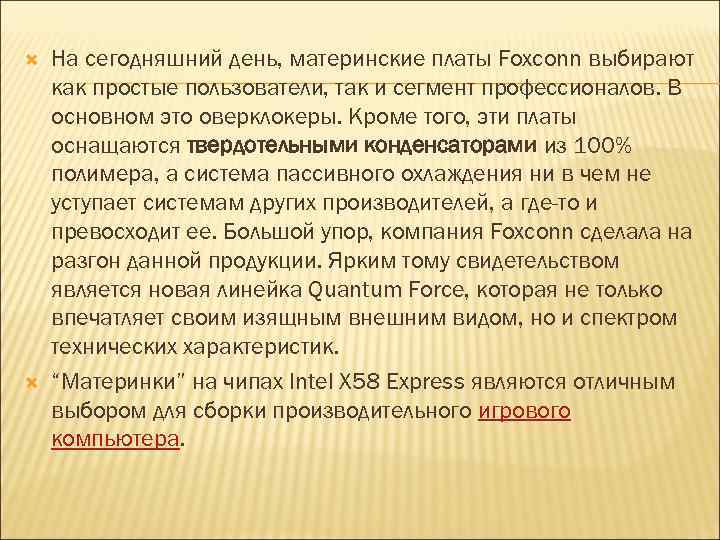

На сегодняшний день, материнские платы Foxconn выбирают как простые пользователи, так и сегмент профессионалов. В основном это оверклокеры. Кроме того, эти платы оснащаются твердотельными конденсаторами из 100% полимера, а система пассивного охлаждения ни в чем не уступает системам других производителей, а где-то и превосходит ее. Большой упор, компания Foxconn сделала на разгон данной продукции. Ярким тому свидетельством является новая линейка Quantum Force, которая не только впечатляет своим изящным внешним видом, но и спектром технических характеристик. “Материнки” на чипах Intel X 58 Express являются отличным выбором для сборки производительного игрового компьютера.

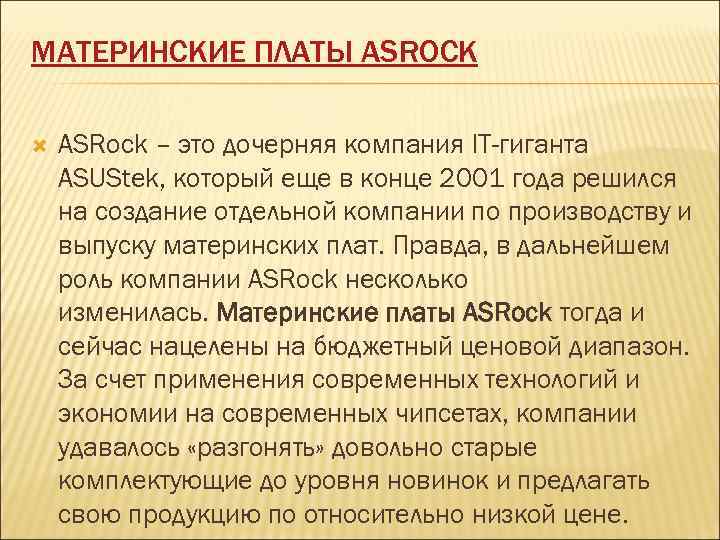

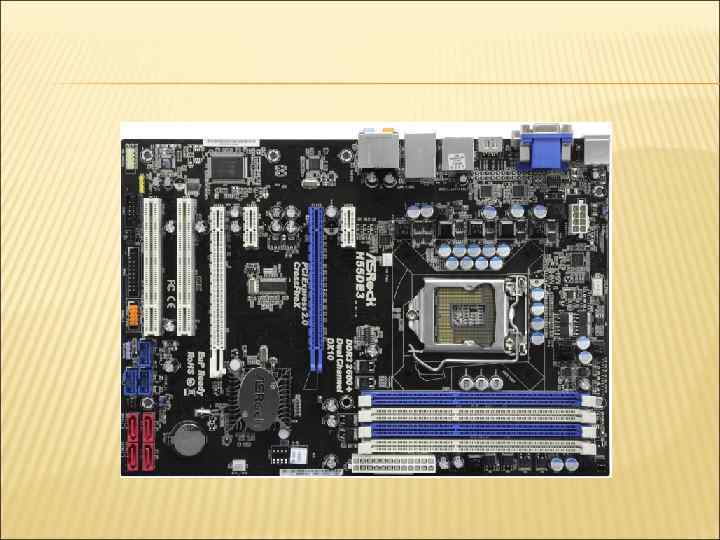

МАТЕРИНСКИЕ ПЛАТЫ ASROCK АSRock – это дочерняя компания IT-гиганта ASUStek, который еще в конце 2001 года решился на создание отдельной компании по производству и выпуску материнских плат. Правда, в дальнейшем роль компании ASRock несколько изменилась. Материнские платы ASRock тогда и сейчас нацелены на бюджетный ценовой диапазон. За счет применения современных технологий и экономии на современных чипсетах, компании удавалось «разгонять» довольно старые комплектующие до уровня новинок и предлагать свою продукцию по относительно низкой цене.

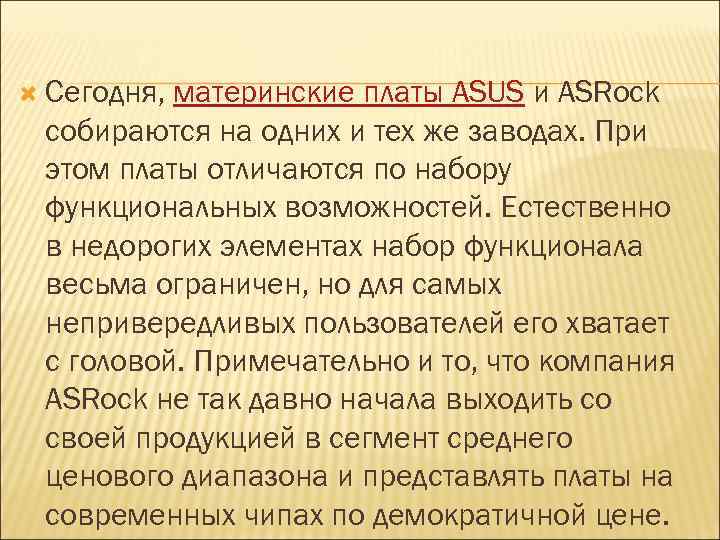

Сегодня, материнские платы ASUS и ASRock собираются на одних и тех же заводах. При этом платы отличаются по набору функциональных возможностей. Естественно в недорогих элементах набор функционала весьма ограничен, но для самых непривередливых пользователей его хватает с головой. Примечательно и то, что компания ASRock не так давно начала выходить со своей продукцией в сегмент среднего ценового диапазона и представлять платы на современных чипах по демократичной цене.

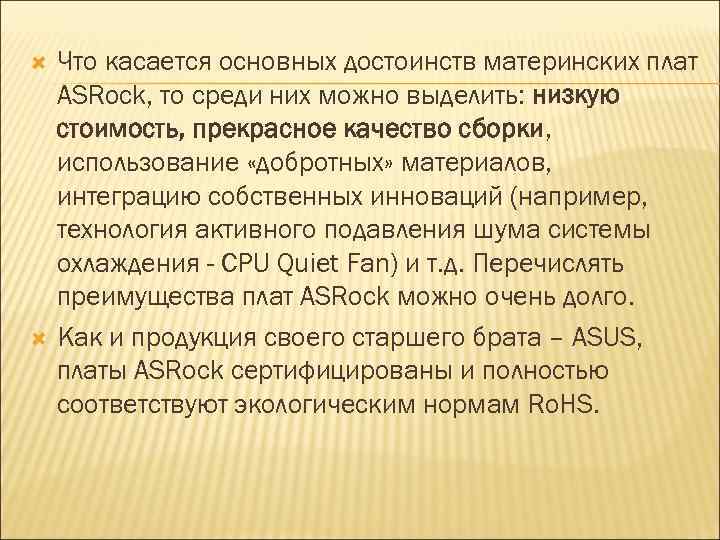

Что касается основных достоинств материнских плат ASRock, то среди них можно выделить: низкую стоимость, прекрасное качество сборки, использование «добротных» материалов, интеграцию собственных инноваций (например, технология активного подавления шума системы охлаждения - CPU Quiet Fan) и т. д. Перечислять преимущества плат ASRock можно очень долго. Как и продукция своего старшего брата – ASUS, платы ASRock сертифицированы и полностью соответствуют экологическим нормам Ro. HS.
