Устройство карбюратора
Карбюратор ВАЗ 2108 Карбюратор Сoлeкc 21083 нашел широкое применение в автомобилях с бесконтактной системой зажигания. Этот тип карбюратора относится к типу эмульсионному, и оснащен двумя камерами с открытием последовательным дроссельных заслонок.

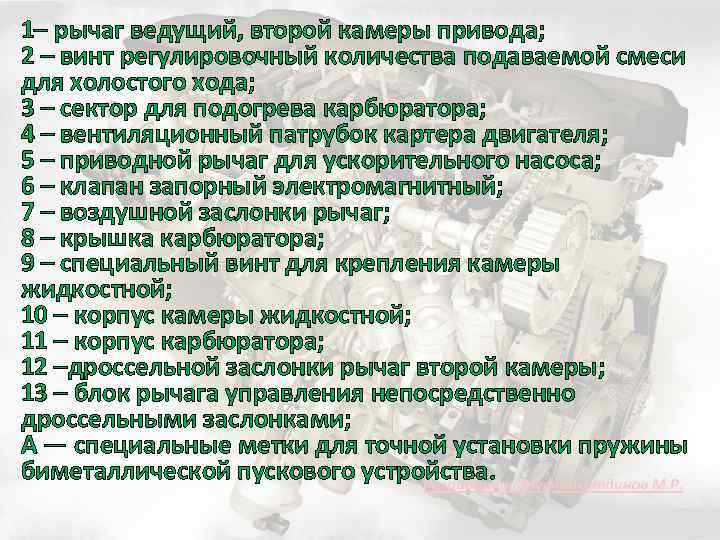

1– рычаг ведущий, второй камеры привода; 2 – винт регулировочный количества подаваемой смеси для холостого хода; 3 – сектор для подогрева карбюратора; 4 – вентиляционный патрубок картера двигателя; 5 – приводной рычаг для ускорительного насоса; 6 – клапан запорный электромагнитный; 7 – воздушной заслонки рычаг; 8 – крышка карбюратора; 9 – специальный винт для крепления камеры жидкостной; 10 – корпус камеры жидкостной; 11 – корпус карбюратора; 12 –дроссельной заслонки рычаг второй камеры; 13 – блок рычага управления непосредственно дроссельными заслонками; А — специальные метки для точной установки пружины биметаллической пускового устройства.

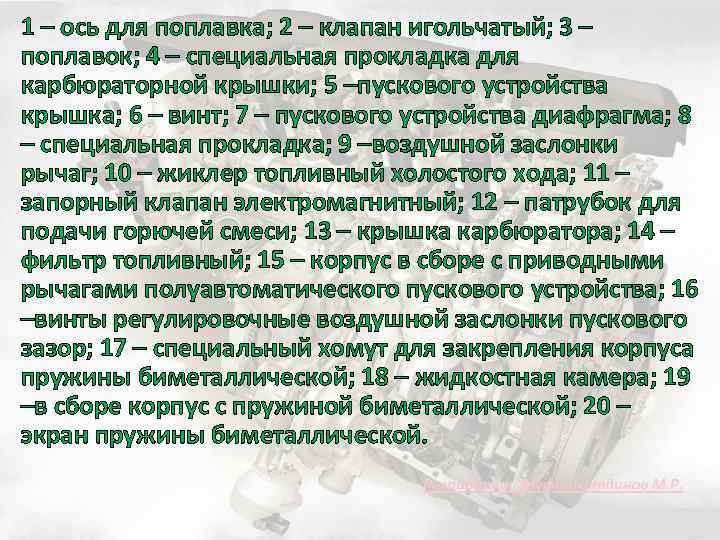

1 – ось для поплавка; 2 – клапан игольчатый; 3 – поплавок; 4 – специальная прокладка для карбюраторной крышки; 5 –пускового устройства крышка; 6 – винт; 7 – пускового устройства диафрагма; 8 – специальная прокладка; 9 –воздушной заслонки рычаг; 10 – жиклер топливный холостого хода; 11 – запорный клапан электромагнитный; 12 – патрубок для подачи горючей смеси; 13 – крышка карбюратора; 14 – фильтр топливный; 15 – корпус в сборе с приводными рычагами полуавтоматического пускового устройства; 16 –винты регулировочные воздушной заслонки пускового зазор; 17 – специальный хомут для закрепления корпуса пружины биметаллической; 18 – жидкостная камера; 19 –в сборе корпус с пружиной биметаллической; 20 – экран пружины биметаллической.

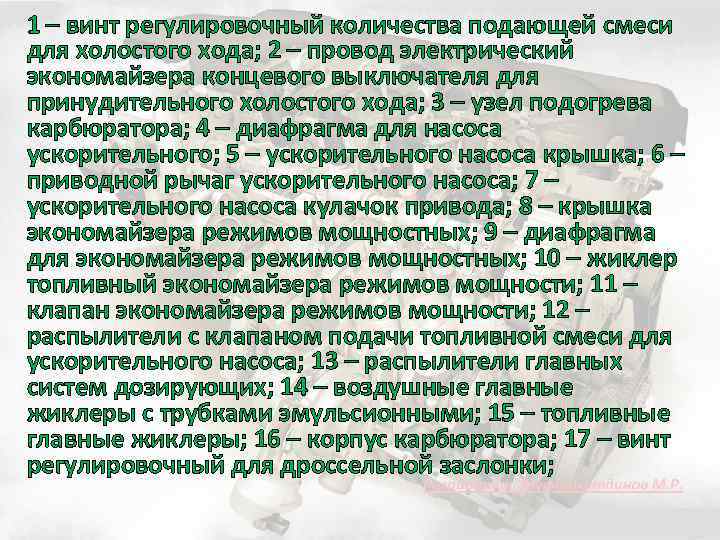

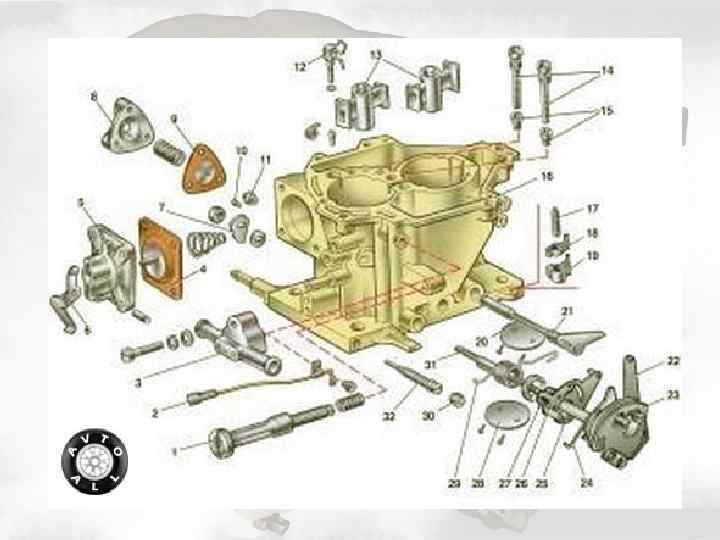

1 – винт регулировочный количества подающей смеси для холостого хода; 2 – провод электрический экономайзера концевого выключателя для принудительного холостого хода; 3 – узел подогрева карбюратора; 4 – диафрагма для насоса ускорительного; 5 – ускорительного насоса крышка; 6 – приводной рычаг ускорительного насоса; 7 – ускорительного насоса кулачок привода; 8 – крышка экономайзера режимов мощностных; 9 – диафрагма для экономайзера режимов мощностных; 10 – жиклер топливный экономайзера режимов мощности; 11 – клапан экономайзера режимов мощности; 12 – распылители с клапаном подачи топливной смеси для ускорительного насоса; 13 – распылители главных систем дозирующих; 14 – воздушные главные жиклеры с трубками эмульсионными; 15 – топливные главные жиклеры; 16 – корпус карбюратора; 17 – винт регулировочный для дроссельной заслонки;

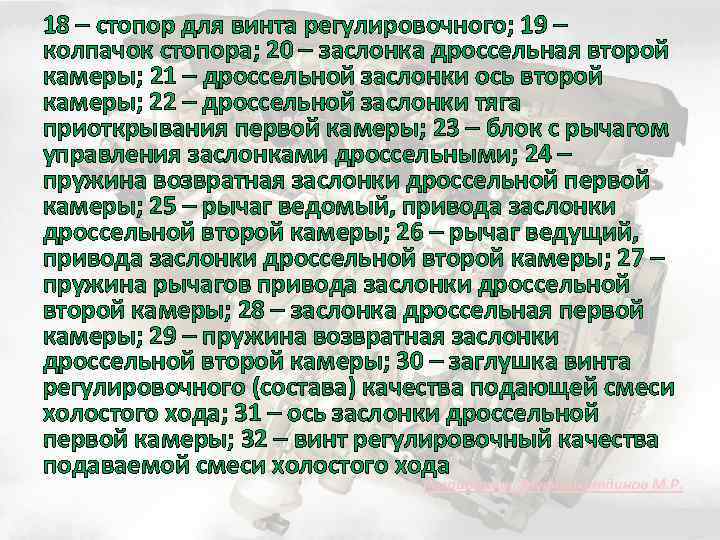

18 – стопор для винта регулировочного; 19 – колпачок стопора; 20 – заслонка дроссельная второй камеры; 21 – дроссельной заслонки ось второй камеры; 22 – дроссельной заслонки тяга приоткрывания первой камеры; 23 – блок с рычагом управления заслонками дроссельными; 24 – пружина возвратная заслонки дроссельной первой камеры; 25 – рычаг ведомый, привода заслонки дроссельной второй камеры; 26 – рычаг ведущий, привода заслонки дроссельной второй камеры; 27 – пружина рычагов привода заслонки дроссельной второй камеры; 28 – заслонка дроссельная первой камеры; 29 – пружина возвратная заслонки дроссельной второй камеры; 30 – заглушка винта регулировочного (состава) качества подающей смеси холостого хода; 31 – ось заслонки дроссельной первой камеры; 32 – винт регулировочный качества подаваемой смеси холостого хода

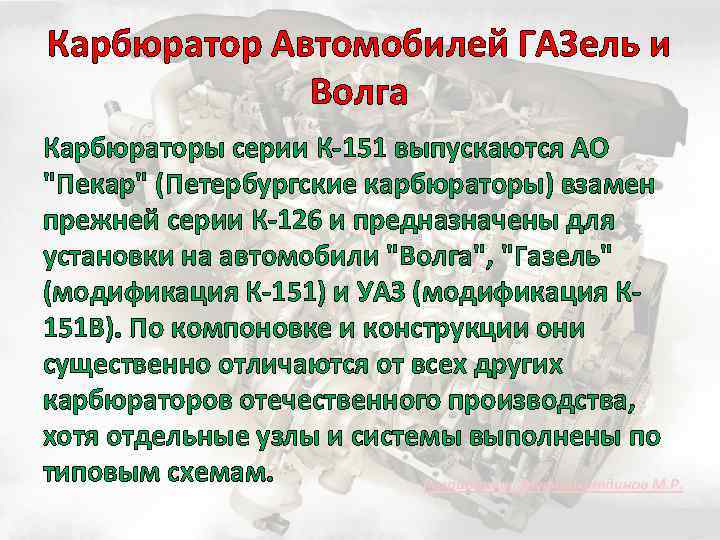

Карбюратор Автомобилей ГАЗель и Волга Карбюраторы серии К-151 выпускаются АО "Пекар" (Петербургские карбюраторы) взамен прежней серии К-126 и предназначены для установки на автомобили "Волга", "Газель" (модификация К-151) и УАЗ (модификация К 151 В). По компоновке и конструкции они существенно отличаются от всех других карбюраторов отечественного производства, хотя отдельные узлы и системы выполнены по типовым схемам.

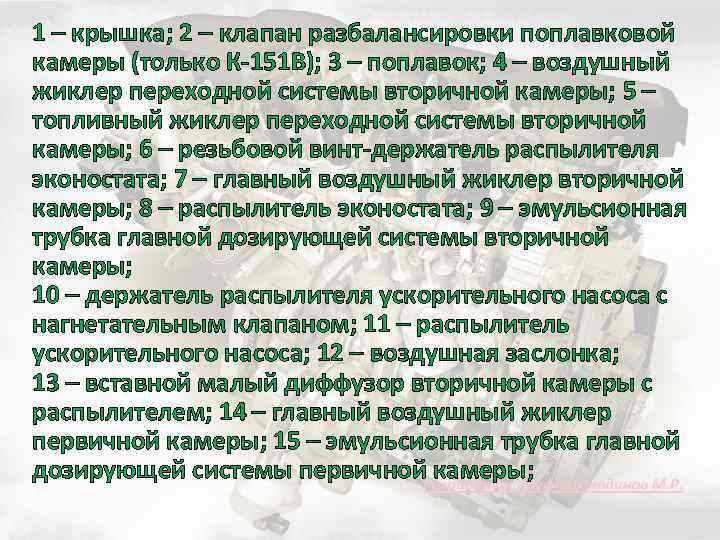

1 – крышка; 2 – клапан разбалансировки поплавковой камеры (только К-151 В); 3 – поплавок; 4 – воздушный жиклер переходной системы вторичной камеры; 5 – топливный жиклер переходной системы вторичной камеры; 6 – резьбовой винт-держатель распылителя эконостата; 7 – главный воздушный жиклер вторичной камеры; 8 – распылитель эконостата; 9 – эмульсионная трубка главной дозирующей системы вторичной камеры; 10 – держатель распылителя ускорительного насоса с нагнетательным клапаном; 11 – распылитель ускорительного насоса; 12 – воздушная заслонка; 13 – вставной малый диффузор вторичной камеры с распылителем; 14 – главный воздушный жиклер первичной камеры; 15 – эмульсионная трубка главной дозирующей системы первичной камеры;
16 – блок топливного и воздушного жиклеров холостого хода с эмульсионной трубкой; 17 – эмульсионный жиклер системы холостого хода; 18 – второй воздушный жиклер холостого хода; 19 – регулировочная игла на жиклере дренажного канала ускорительного насоса; 20 – ограничитель хода всасывающего шарикового клапана ускорительного насоса; 21 – корпус карбюратора; 22 – перепускной (дренажный) жиклер ускорительного насоса; 23 – шарик всасывающего клапана ускорительного насоса; 24 – пружина хода всасывания диафрагмы ускорительного насоса; 25 – диафрагма ускорительного насоса; 26 – крышка диафрагмы ускорительного насоса; 27 – рычаг привода ускорительного насоса; 28 – главный топливный жиклер первичной камеры; 29 – штуцер клапана ЭПХХ; 30 – диафрагма клапана ЭПХХ;

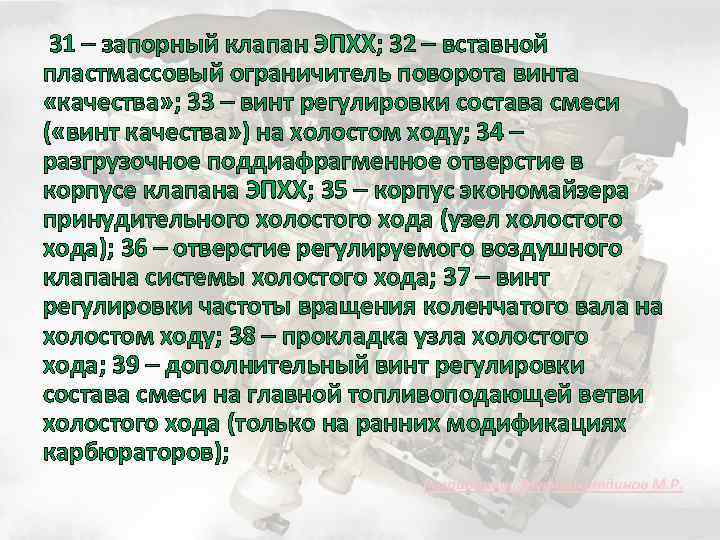

31 – запорный клапан ЭПХХ; 32 – вставной пластмассовый ограничитель поворота винта «качества» ; 33 – винт регулировки состава смеси ( «винт качества» ) на холостом ходу; 34 – разгрузочное поддиафрагменное отверстие в корпусе клапана ЭПХХ; 35 – корпус экономайзера принудительного холостого хода (узел холостого хода); 36 – отверстие регулируемого воздушного клапана системы холостого хода; 37 – винт регулировки частоты вращения коленчатого вала на холостом ходу; 38 – прокладка узла холостого хода; 39 – дополнительный винт регулировки состава смеси на главной топливоподающей ветви холостого хода (только на ранних модификациях карбюраторов);

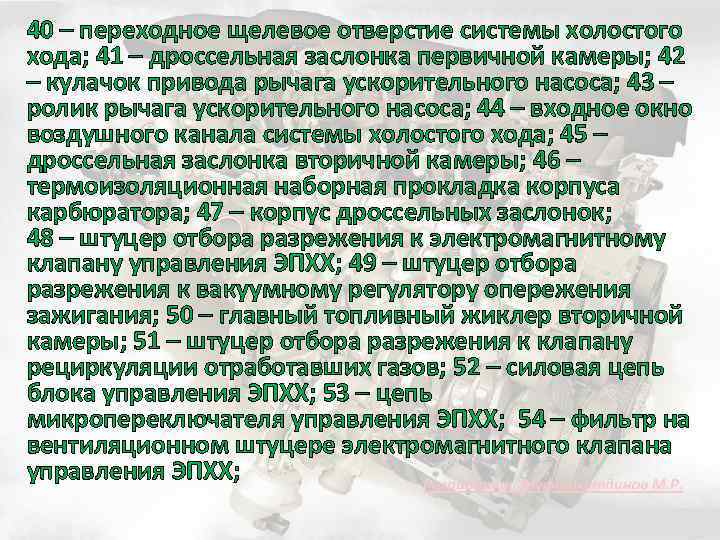

40 – переходное щелевое отверстие системы холостого хода; 41 – дроссельная заслонка первичной камеры; 42 – кулачок привода рычага ускорительного насоса; 43 – ролик рычага ускорительного насоса; 44 – входное окно воздушного канала системы холостого хода; 45 – дроссельная заслонка вторичной камеры; 46 – термоизоляционная наборная прокладка корпуса карбюратора; 47 – корпус дроссельных заслонок; 48 – штуцер отбора разрежения к электромагнитному клапану управления ЭПХХ; 49 – штуцер отбора разрежения к вакуумному регулятору опережения зажигания; 50 – главный топливный жиклер вторичной камеры; 51 – штуцер отбора разрежения к клапану рециркуляции отработавших газов; 52 – силовая цепь блока управления ЭПХХ; 53 – цепь микропереключателя управления ЭПХХ; 54 – фильтр на вентиляционном штуцере электромагнитного клапана управления ЭПХХ;
55 – электромагнитный клапан управления ЭПХХ; 56 – винт крепления топливных штуцеров поплавковой камеры; 57 – топливный фильтр; 58 – топливный штуцер; 59 – пробка на стенке поплавковой камеры; 60 – запорный клапан поплавкового механизма; 61 – серьга запорной иглы; 62 – язычок поплавка; 63 – электромагнит привода клапана разбалансировки поплавковой камеры (только на карбюраторах К-151 В).

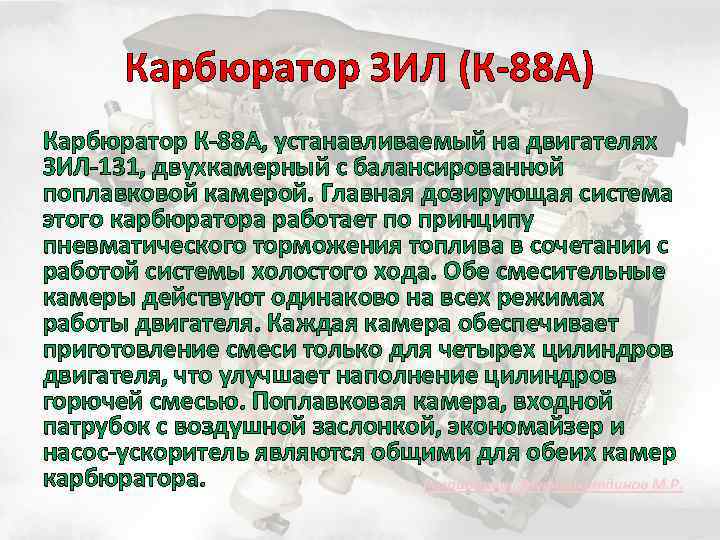

Карбюратор ЗИЛ (К-88 А) Карбюратор К-88 А, устанавливаемый на двигателях ЗИЛ-131, двухкамерный с балансированной поплавковой камерой. Главная дозирующая система этого карбюратора работает по принципу пневматического торможения топлива в сочетании с работой системы холостого хода. Обе смесительные камеры действуют одинаково на всех режимах работы двигателя. Каждая камера обеспечивает приготовление смеси только для четырех цилиндров двигателя, что улучшает наполнение цилиндров горючей смесью. Поплавковая камера, входной патрубок с воздушной заслонкой, экономайзер и насос-ускоритель являются общими для обеих камер карбюратора.

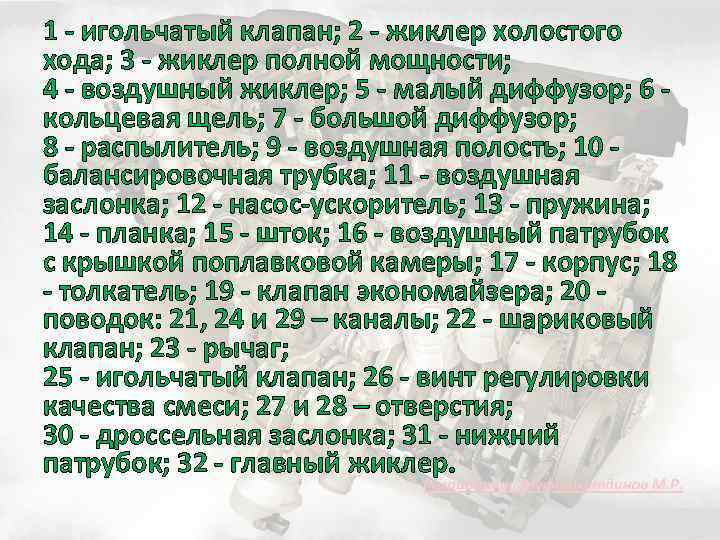

1 - игольчатый клапан; 2 - жиклер холостого хода; 3 - жиклер полной мощности; 4 - воздушный жиклер; 5 - малый диффузор; 6 - кольцевая щель; 7 - большой диффузор; 8 - распылитель; 9 - воздушная полость; 10 - балансировочная трубка; 11 - воздушная заслонка; 12 - насос-ускоритель; 13 - пружина; 14 - планка; 15 - шток; 16 - воздушный патрубок с крышкой поплавковой камеры; 17 - корпус; 18 - толкатель; 19 - клапан экономайзера; 20 - поводок: 21, 24 и 29 – каналы; 22 - шариковый клапан; 23 - рычаг; 25 - игольчатый клапан; 26 - винт регулировки качества смеси; 27 и 28 – отверстия; 30 - дроссельная заслонка; 31 - нижний патрубок; 32 - главный жиклер.
