УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Май 2014, г. Санкт-Петербург Направление обучения и развития Управления по работе с персоналом
СОДЕРЖАНИЕ 1. ОСНОВНЫЕ СВЕДЕНИЯ ОБ АЗС 2. ОБОРУДОВАНИЕ ДЛЯ ХРАНЕНИЯ НЕФТЕПРОДУКТОВ НА АЗС 3. ОБОРУДОВАНИЕ АЗС С МАГАЗИНОМ И КАФЕ 4. ТОПЛИВОРАЗДАТОЧНОЕ ОБОРУДОВАНИЕ 5. ЭКСПЛУАТАЦИЯ ЭЛЕКТРООБОРУДОВАНИЯ, СРЕДСТВ АВТОМАТИКИ И СИГНАЛИЗАЦИИ 6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ АЗС УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 2
НАЗНАЧЕНИЕ И ЭКСПЛУАТАЦИЯ АЗС Автозаправочные станции предназначены для отпуска нефтепродуктов в тару потребителя Вместе с тем на АЗС может быть организована продажа: § § § товаров народного потребления, консистентных смазок, запасных частей, принадлежностей к автомобилям и другим транспортным средствам техническое обслуживание, а также мелкий ремонт и мойка автомобилей УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 3
ДОРОЖНЫЕ ЗНАКИ И ИНФОРМАЦИОННОЕ ТАБЛО НА АЗС Стоянка запрещена Остановка запрещена Меры пожарной безопасности на АЗС Правила заправки Схема движения Ограничение по высоте Остановка мототранспорта Обязательная высадка пассажиров Движение ТС с опасными грузами запрещено Ограничение дистанции Ограничение скорости Автомойка «АЗС» УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 4
ТЕРРИТОРИЯ АЗС На территории АЗС строго запрещается: § Курить и пользоваться открытым огнем § Присутствовать посторонним лицам, не связанным с заправкой, сливом нефтепродуктов и обслуживанием § Проезд транспортных средств над подземными резервуарами § Проводить какие-либо работы, не связанные с приемом или отпуском нефтепродуктов УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 5
ЭЛЕМЕНТЫ АЗС автомойка указатель выезда операторная навес заправочный островок опоры освещения флаги и флагштоки площадка для слива АЦ ТРК резервуарный парк стела заправочная площадка указатель въезда УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 6
СОДЕРЖАНИЕ ТЕРРИТОРИИ АЗС Бетонные площадки чистые и без повреждений. Отсутствие проливов и следов замазученности Обрамление островков ТРК чистые и без повреждений Исправны все светящиеся элементы Все оборудование ТРК исправно, чистое и без повреждений Все обозначения маркировки выполнены в соответствии с КПС УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 7
ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ НА АЗС ХРАНЕНИЕ ПРИЕМ ОСНОВНЫЕ ОПЕРАЦИИ НА АЗС УЧЕТ ОТПУСК УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 8
ОБОРУДОВАНИЕ ДЛЯ ХРАНЕНИЯ НЕФТЕПРОДУКТОВ НА АЗС УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 9
НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ РЕЗЕРВУАРОВ Резервуар – техническое средство, предназначенное для хранения нефтепродуктов Все резервуары классифицируются по следующим признакам: 1. Расположение по отношению к поверхности земли: § наземные § полуподземные § горизонтальные § вертикальные 2. Количество отсеков: § однокамерные с одним отсеком для хранения топлива § многокамерные с двумя и более отсеками для хранения топлива 3. Конструкция резервуара: § одностенные § двухстенные УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 10
НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ РЕЗЕРВУАРОВ Резервуар аварийного пролива - предназначен для предотвращения попадания топлива в грунт с площадки слива при проливе нефтепродукта. Аварийный резервуар состоит из емкости линии наполнения, деаэрации и опорожнения. УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 11
УСТРОЙСТВО И ОБОРУДОВАНИЕ РЕЗЕРВУАРОВ 1 – топливораздаточная колонка (ТРК) 2 – фланец 3 – трубопровод подачи топлива 4 – задвижка для НП 5 – огневой предохранитель (ОП-50) 6 – клапан приемный (КП-40) 7 – замерный трубопровод 8 – люк замерный (ЛЗ-80) 9 – клапан дыхательный совмещенный (СМДК-50) 10 – уровнемер «Струна –М» с датчиком 11 – трубопровод налива 12 – огневой предохранитель (ОП 100) 13 –электромагнитный клапан отсечки (КРТ) 14 – фильтр грубой очистки 15 – муфта сливная (МС-1 М) 16 – сливной колодец 17 – технологическая шахта 18 – вентиляционная решетка 19 – железобетонный колодец 20 – ложемент 21 – зонд для определения утечки из резервуара 22 – одностенный резервуар 23 – трубопровод возврата паров УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 12
РЕЗЕРВУАРНЫЙ ПАРК. ПЛОЩАДКА ДЛЯ СЛИВА Резервуарный парк – группа резервуаров, предназначенных для хранения нефтепродуктов и размещенных на территории, ограниченных по периметру дорогами или противопожарными проездами и заглубленных в грунт не менее чем на 0, 2 метра Сливная площадка – технологическая площадка, предназначенная для установки на ней автомобильных цистерн с топливом при сливе его в резервуаре Сливной колодец должен быть оборудован табличками видов топлива, которые располагаются снаружи и внутри колодца, сливные горловины окрашиваются в цвета, соответствующие виду топлива УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 13
РЕЗЕРВУАРНЫЙ ПАРК Основные требования при проверке резервуарного парка § Присутствует вся необходимая маркировка оборудования § Отсутствуют повреждения и неисправности технологического оборудования и его элементов § Отсутствуют следы подтекания НП, замазученность, масленые пятна § Средства пожаротушения исправны, промаркированы и пронумерованы § Все элементы технологического оборудования промаркированы УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 14

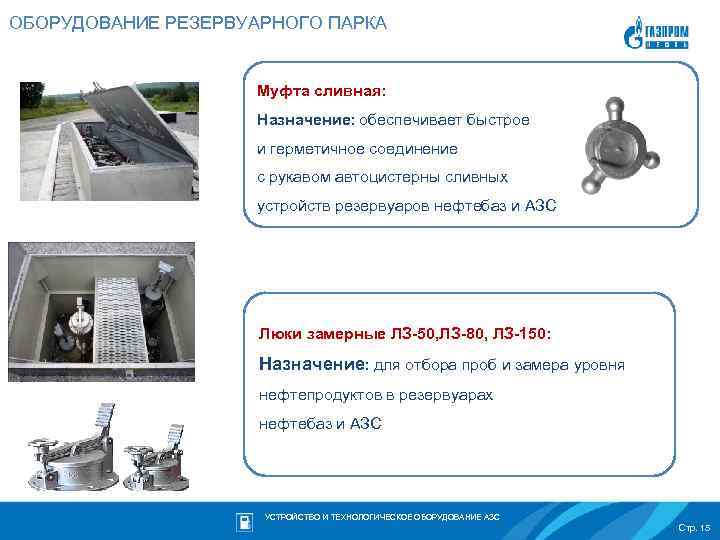

ОБОРУДОВАНИЕ РЕЗЕРВУАРНОГО ПАРКА Муфта сливная: Назначение: обеспечивает быстрое и герметичное соединение с рукавом автоцистерны сливных устройств резервуаров нефтебаз и АЗС Люки замерные ЛЗ-50, ЛЗ-80, ЛЗ-150: Назначение: для отбора проб и замера уровня нефтепродуктов в резервуарах нефтебаз и АЗС УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 15
ОБОРУДОВАНИЕ РЕЗЕРВУАРНОГО ПАРКА Клапан дыхательный Назначение: для регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 16
ОБОРУДОВАНИЕ РЕЗЕРВУАРНОГО ПАРКА Огнепреградители ОП Назначение: для предотвращения проникновения пламени внутрь резервуаров с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом Огнепреградитель ОП-50 Устанавливается на участке трубопровода линии наполнения УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 17
ОБОРУДОВАНИЕ РЕЗЕРВУАРНОГО ПАРКА Клапаны приемные КП: Назначение: для забора нефтепродуктов из резервуаров АЗС и нефтебаз Устройство заземления автоцистерн (УЗА) Назначение: для снятия зарядов статического электричества при любых технологических операциях слива-налива как реального источника искрообразования, приводящего к взрывам и пожарам. УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 18
БАЗОВАЯ ВЫСОТА РЕЗЕРВУАРА Базовая высота - расстояние от нижней образующей резервуара до верхнего среза замерного устройства в постоянной точке измерения Базовая высота необходима для: § контроля достоверности показания градуировочной таблицы § измерение льда в резервуаре Градуировка резервуара – зависимость вместимости резервуара от уровня его наполнения Каждый резервуар имеет табличку, на которую наносится следующая информация: § Марка нефтепродукта § Номер резервуара § Базовая высота § Предельная высота наполнения УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 19
ОБОРУДОВАНИЕ АЗС С МАГАЗИНОМ И КАФЕ УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 20
ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ Низкотемпературное оборудование (отрицательная температура хранения): § морозильные шкафы и камеры для хранения замороженных продуктов § морозильные лари для хранения и продажи замороженных продуктов Среднетемпературное оборудование: § холодильные шкафы и камеры для хранения скоропортящихся продуктов § холодильные витрины, кондитерские витрины для хранения и продажи скоропортящихся продуктов и охлаждения напитков УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 21
ОБОРУДОВАНИЕ КАФЕ Оборудование кафе: § § § растоячные и духовые шкафы грили тостеры микроволновые печи кофе машины Система вентиляции и кондиционирования воздуха § § приточная и вытяжная вентиляция система центрального кондиционирования УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 22
ТРЕБОВАНИЕ К СОДЕРЖАНИЮ ТОРГОВОГО ЗАЛА И ТОРГОВОГО ОБОРУДОВАНИЯ Торговый зал и все оборудование должно быть чистым и без повреждений Холодильное оборудование, печь, гриль и кофе-машины исправны В туалете для клиентов все диспенсеры и дозаторы целые и заполнены, уборка в соответствии с графиком. Хранение уборочного инвентаря в туалете для клиентов запрещена УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 23
ТРЕБОВАНИЕ К СОДЕРЖАНИЮ ТОРГОВОГО ЗАЛА И ТОРГОВОГО ОБОРУДОВАНИЯ § Оборудование должно содержаться в чистоте § Очистка проводится по мере его загрязнения § Обязательная дезинфекция проводится в ночное время. § Средства для дезинфекции должны соответствовать требованиям Сан. Пина § При работе с дезинфицирующими средствами необходимо применять меры предосторожности § Уборочный инвентарь должен быть промаркирован, после использования тщательно обработан и храниться в служебном помещении § Для торгового зала, складских помещений и туалета должен быть отдельный уборочный инвентарь УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 24
ТОПЛИВОРАЗДАТОЧНОЕ ОБОРУДОВАНИЕ УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 25

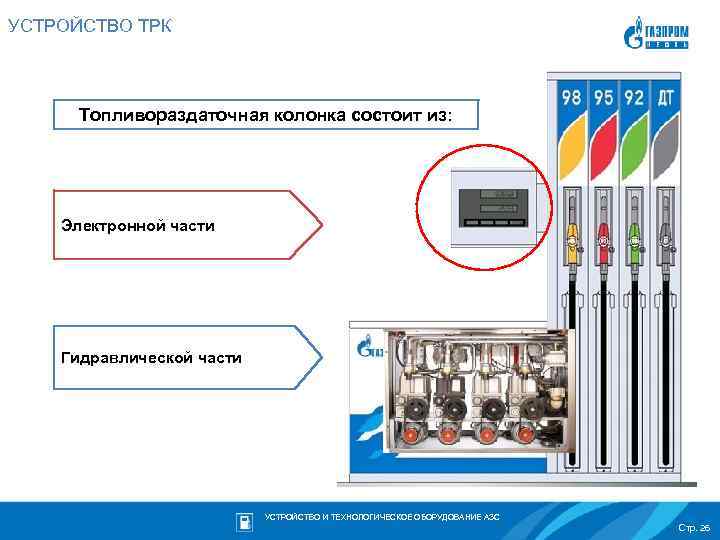

УСТРОЙСТВО ТРК Топливораздаточная колонка состоит из: Электронной части Гидравлической части УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 26
ГИДРАВЛИЧЕСКАЯ СХЕМА ТРК 1. Клапан приемный 2. Фильтр 3. Насосный моноблок: 3. 1. Камера низкого давления 3. 2. Помпа 3. 3. Поплавковая камера 3. 4. Сепаратор воздуха 4. Клапан электромагнитный 5. Измеритель объема с датчиком топлива 6. Индикатор воздуха 7. Разрывная муфта 8. Коаксильная разрывная муфта 9. Рукав раздаточный 10. Рукав раздаточный коаксильный 11. Кран раздаточный 12. Кран раздаточный коаксильный 13. Помпа возврата паров УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 27

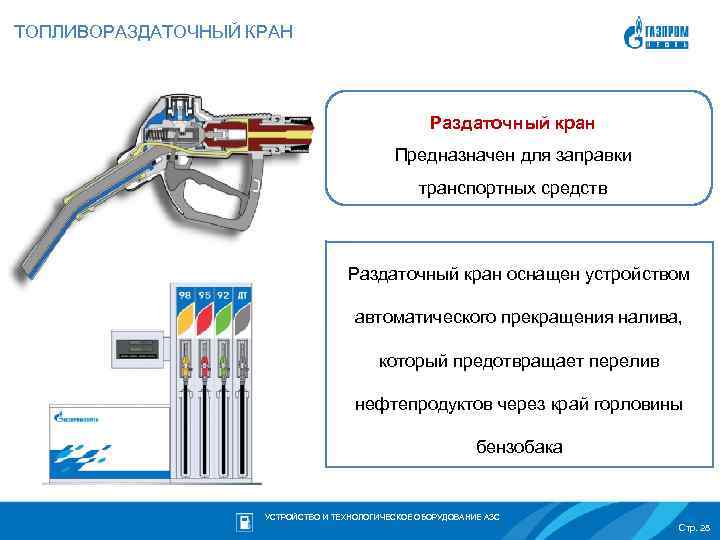

ТОПЛИВОРАЗДАТОЧНЫЙ КРАН Раздаточный кран Предназначен для заправки транспортных средств Раздаточный кран оснащен устройством автоматического прекращения налива, который предотвращает перелив нефтепродуктов через край горловины бензобака УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 28
ПРИНЦИП РАБОТЫ ТРК 1. На пульте задается доза 2. При снятии топливораздаточного крана, автоматически включается электродвигатель 3. Топливо с резервуара по отпускному трубопроводу поступает в приемный клапан 4. Затем через фильтры грубой и тонкой очистки поступает в насос 5. Через измеритель объема, индикатор газоотделения, топливораздаточный кран, топливо попадает в бак автомобиля 6. При наполнении бака автомобиля, срабатывает электроклапан снижения расхода подача топлива в бак сокращается от 40 литров до 5 литров в минуту. УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 29
ЭКСПЛУАТАЦИЯ ЭЛЕКТРООБОРУДОВАНИЯ НА АЗС УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 30
СРЕДСТВА ЗАЩИТЫ ОТ ПОРАЖЕНИЙ ЭЛЕКТРОТОКОМ К защитным средствам относятся: § диэлектрические перчатки § диэлектрические галоши § диэлектрические боты § диэлектрические коврики § инструмент с диэлектрическими рукоятками (пассатижи, отвертки) § приборы (индикаторы напряжения, токоизмерительные клещи и т. д. ), § аппараты - переносные и перевозимые приспособления и § устройства, служащие для защиты персонала от поражения § электрическим током, от воздействия электрической дуги и § продуктов горения и т. п. Периодичность проведения испытаний: § диэлектрические перчатки – 1 раз в 6 месяцев § диэлектрические боты – 1 раз в три года § диэлектрические коврики – при изготовлении и осмотр во время эксплуатации § диэлектрические галоши – 1 раз в 12 месяцев УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 31
МОЛНИЕЗАЩИТА НА АЗС Средством защиты от прямых ударов молнии служит молниеотвод - устройство, рассчитанное на непосредственный контакт с каналом молнии и отводящее ее ток в землю Молниеотвод состоит из 3 -х частей: 1. молниеприемник 2. заземляющий проводник – гибкий многожильный медный провод сечением >16 мм 2 3. заземлитель, который подсоединен к общему контуру заземления Проверка состояния устройств молниезащиты производится аккредитованной лабораторией, один раз в год в сухое время года (зима-лето) УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 32
СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО НА АЗС Статическое электричество – совокупность явлений, связанных с возникновением, сохранением и релаксацией свободного электрического заряда на поверхности или в объеме диэлектриков или на изолированных проводниках Заряды статического электричества накапливаются при : § перекачке нефтепродукта по рукавам или трубопроводам § наливе нефтепродукта падающей струей в емкости и смешении с воздухом § ударе струи о твердую поверхность и ее разбрызгивание § использовании шерстяной или синтетической одежды УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 33
ЗАЩИТА ОТ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА ПРИЕМЕ НЕФТЕПРОДУКТОВ НА АЗС Автоцистерны, находящиеся под сливом нефтепродуктов на АЗС в течение всего времени опорожнения должны быть присоединены к заземляющему устройству Порядок заземления автоцистерны на АЗС 1 2 Контур заземления УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 34
ЭКСПЛУАТАЦИЯ ЭЛЕКТРООБОРУДОВАНИЯ НА АЗС Эксплуатация электроустановок на АЗС должны обеспечиваться ответственным лицом, назначенным руководителем предприятия Ремонт и техническое обслуживание электрооборудования АЗС производится электрослесарями, имеющими квалификацию не менее 3 группы допуска по электробезопасности Производить какой-либо ремонт электрооборудования оператору АЗС запрещается УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 35
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ АЗС Техническое обслуживание – это комплекс мероприятий, имеющий целью предупредить неисправности, что достигается периодическим контролем за чистотой и состоянием отдельных узлов, деталей и агрегатов, их своевременным креплением, регулировкой и смазкой УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 36
СПАСИБО ЗА ВНИМАНИЕ! УСТРОЙСТВО И ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ АЗС Стр. 37
