УСТРОЙСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРАНСПОРТНЫХ СРЕДСТВ КАТЕГОРИИ

«УСТРОЙСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРАНСПОРТНЫХ СРЕДСТВ КАТЕГОРИИ «С» Вариант № 0. Комплексные билеты

1. Входят ли ведущие мосты в устройство трансмиссии 1. Да. 2. Нет. 3. Входят в главную передачу.

2. Для чего в верхней части поршня выполнены кольцевые проточки ? 1. Для установки поршневых колец. 2. Для улучшения смесеобразования. 3. Для предотвращения задиров.

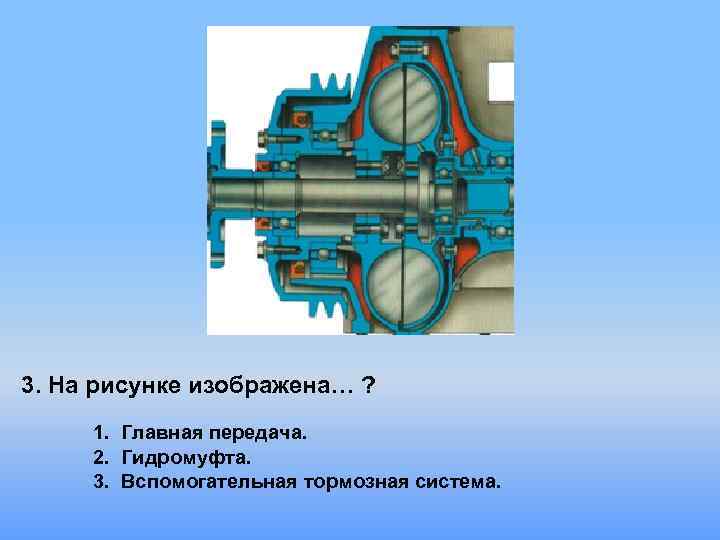

3. На рисунке изображена… ? 1. Главная передача. 2. Гидромуфта. 3. Вспомогательная тормозная система.

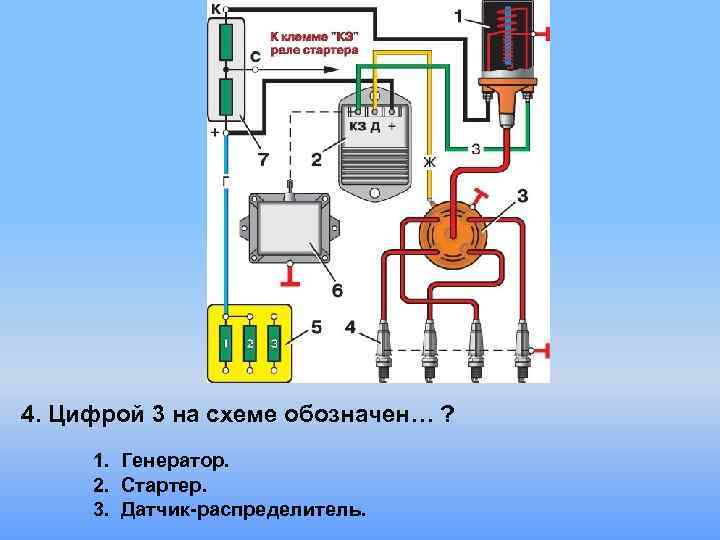

4. Цифрой 3 на схеме обозначен… ? 1. Генератор. 2. Стартер. 3. Датчик-распределитель.

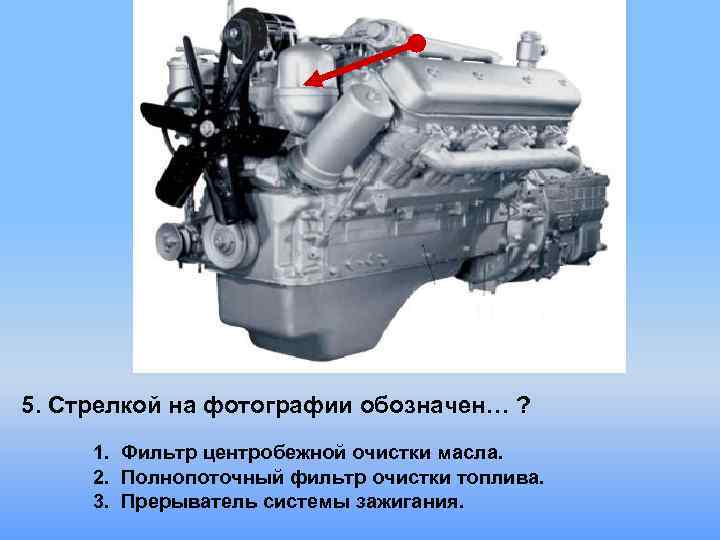

5. Стрелкой на фотографии обозначен… ? 1. Фильтр центробежной очистки масла. 2. Полнопоточный фильтр очистки топлива. 3. Прерыватель системы зажигания.

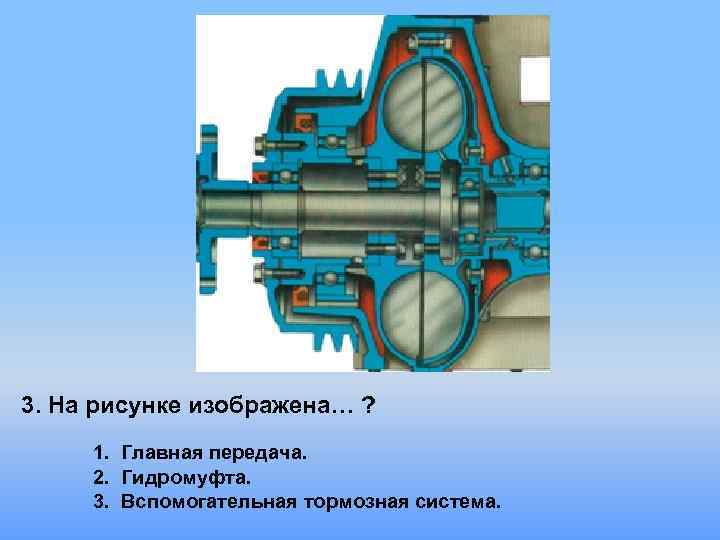

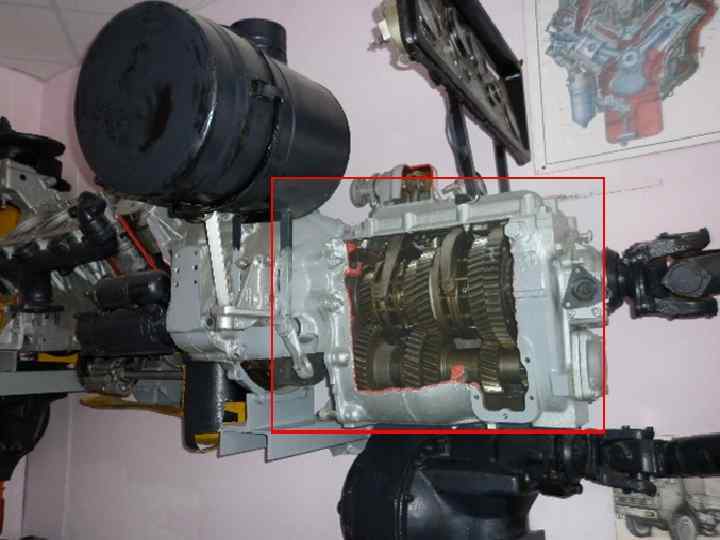

3. На рисунке изображена… ? 1. Главная передача. 2. Гидромуфта. 3. Вспомогательная тормозная система.

Служит для изменения крутящего момента по величине и направлению, а также длительного разобщения двигателя от трансмиссии во время стоянки и при движении автомобиля накатом (по инерции).

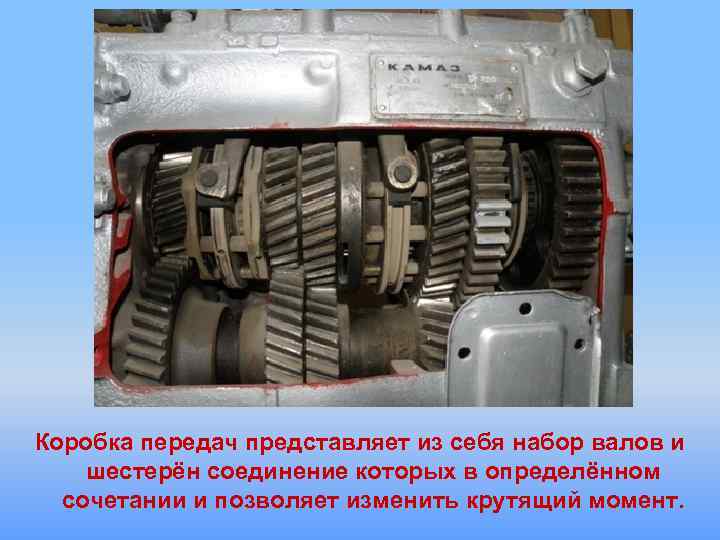

Коробка передач представляет из себя набор валов и шестерён соединение которых в определённом сочетании и позволяет изменить крутящий момент.

Основные понятия.

Принцип работы. Шестерёнчатая передача состоит из двух шестерён меньшая из которых является ведущей, а большая ведомой. Крутящий момент на ведомой шестерне будет большим во столько раз, во сколько число зубьев ведомой шестерни будет больше числа зубьев ведущей.

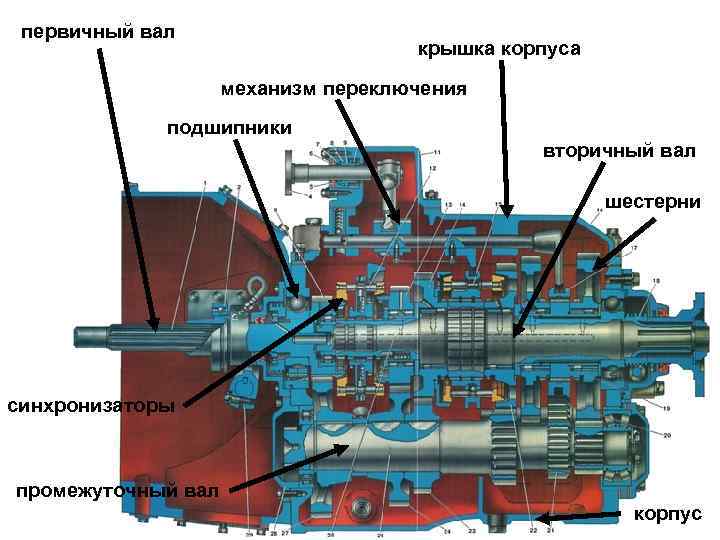

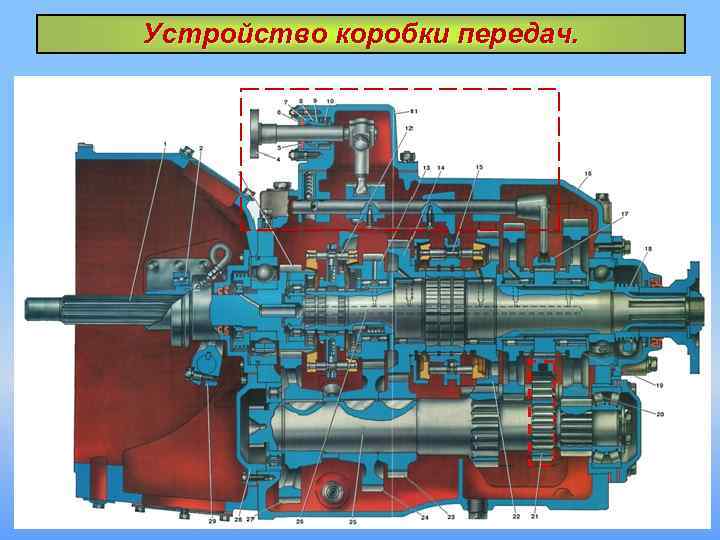

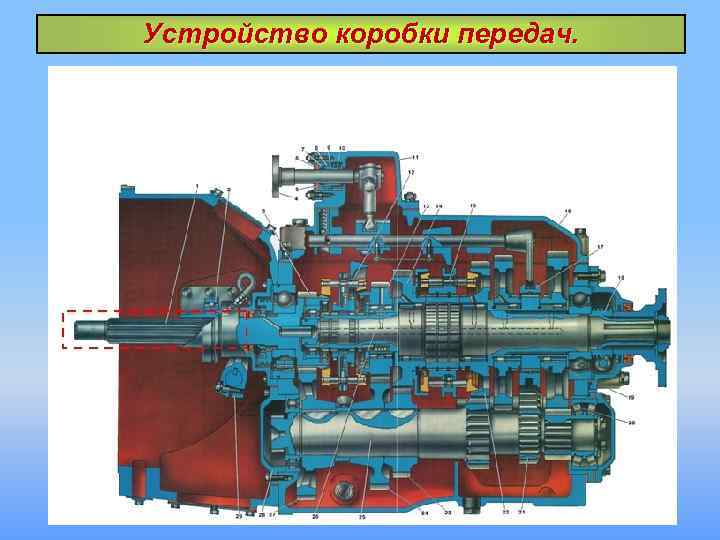

Устройство коробки передач

первичный вал крышка корпуса механизм переключения подшипники вторичный вал шестерни синхронизаторы промежуточный вал корпус

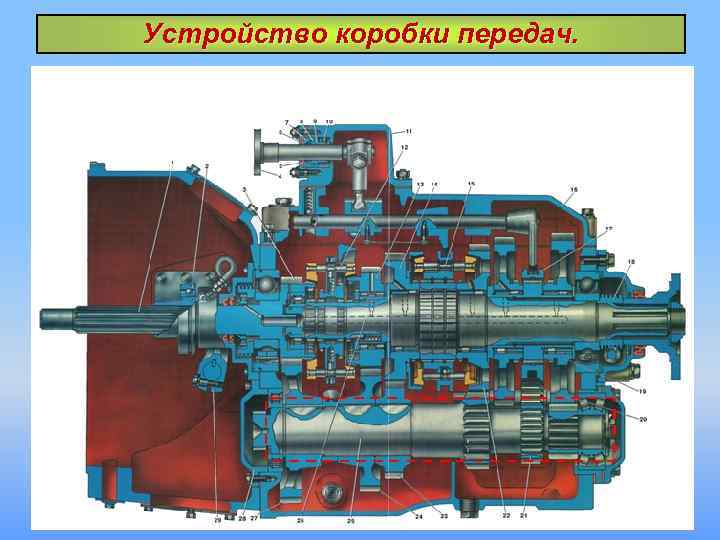

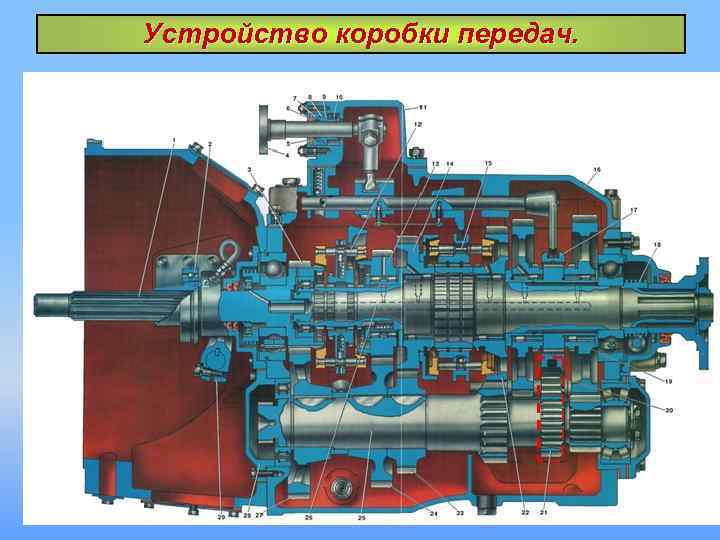

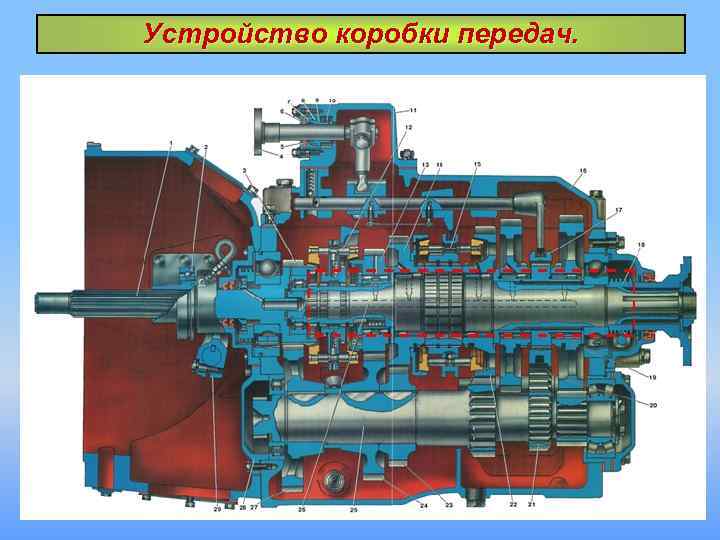

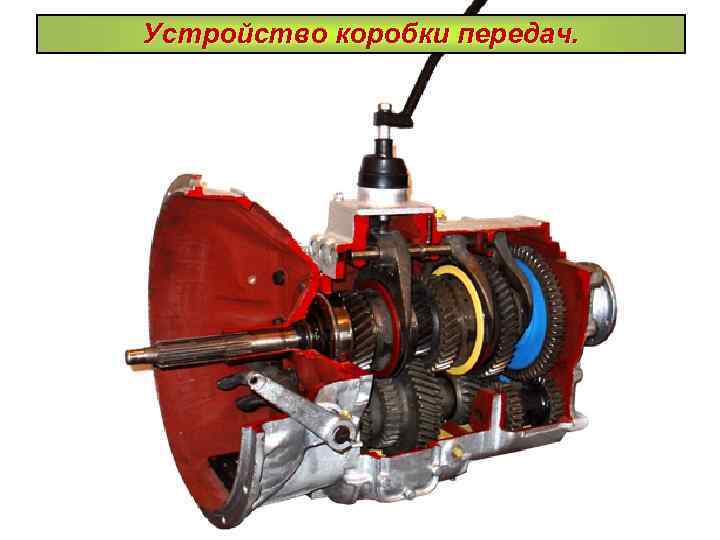

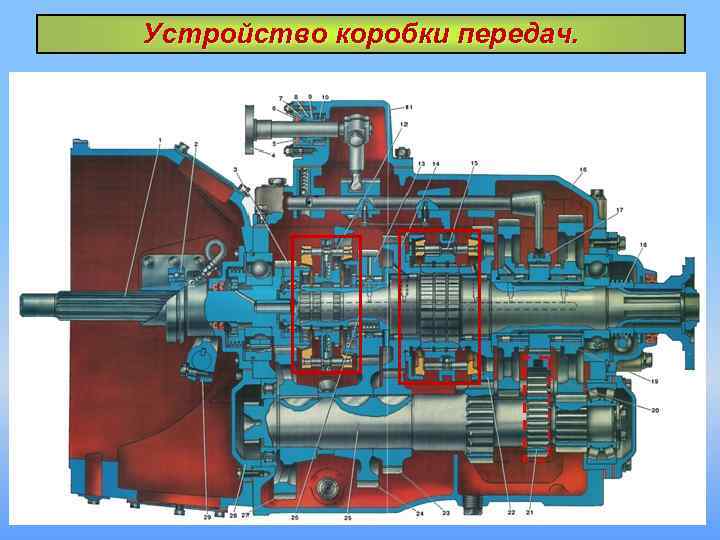

Устройство коробки передач.

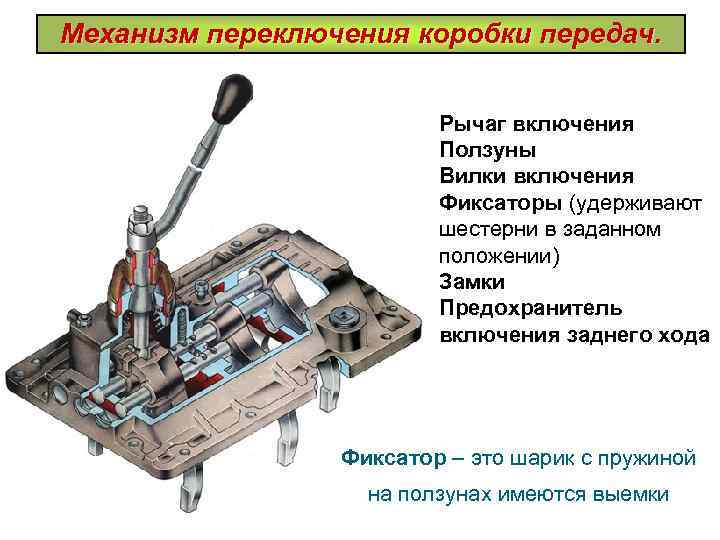

Механизм переключения коробки передач. Рычаг включения Ползуны Вилки включения Фиксаторы (удерживают шестерни в заданном положении) Замки Предохранитель включения заднего хода Фиксатор – это шарик с пружиной на ползунах имеются выемки

Принцип работы замка Замок служит для предотвращения включения одновременно двух передач (изготовлен в виде шариков или стержней)

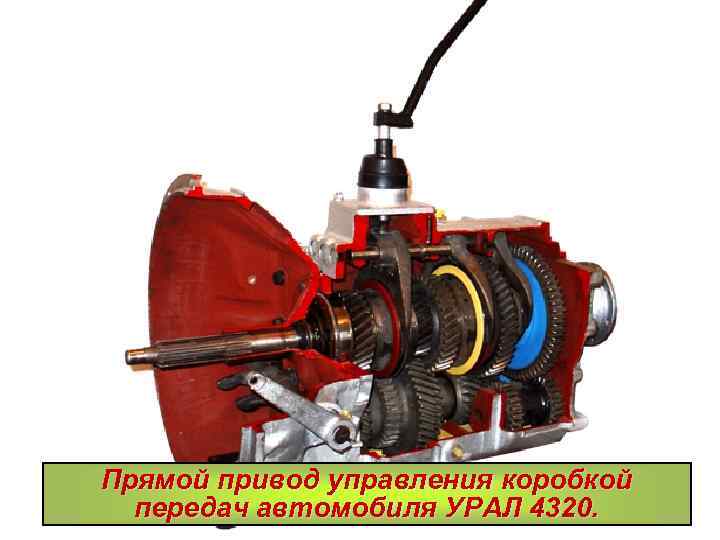

Прямой привод управления коробкой передач автомобиля УРАЛ 4320.

Дистанционный привод управления коробкой передач автомобиля Кам. АЗ.

Принцип работы коробки передач 1. 3. 1. Нейтральное положение 2. Включена 3 передача 3. Включена 5 передача 2. Промежуточный вал (фиолетовый) всегда вращается вместе с ведущим валом т. к их шестерни находятся в постоянном зацеплении

Принцип работы коробки передач 1. 2. 3. 1. Включена 3 передача 2. Включен задний ход 3. Включена 5 передача (прямая)

Синхронизатор служит для бесшумного и безударного включения шестерён за счёт уравновешивания окружных скоростей включаемых в зацепление шестерен

Принцип работы синхронизатора 1. 2. 3. 1. Нейтральное положение 2. Начало включения 3. Передача включена

Смазка коробки передач - разбрызгиванием заливная пробка контрольная пробка На автомобиле Кам. АЗ 4310 масло ТСп-15 к – 8, 5 л. Зи. Л 131 – ТАП 15 в – 5, 1 л. Смена масла через одно ТО-2. Уровень масла по срезу контрольной пробки.

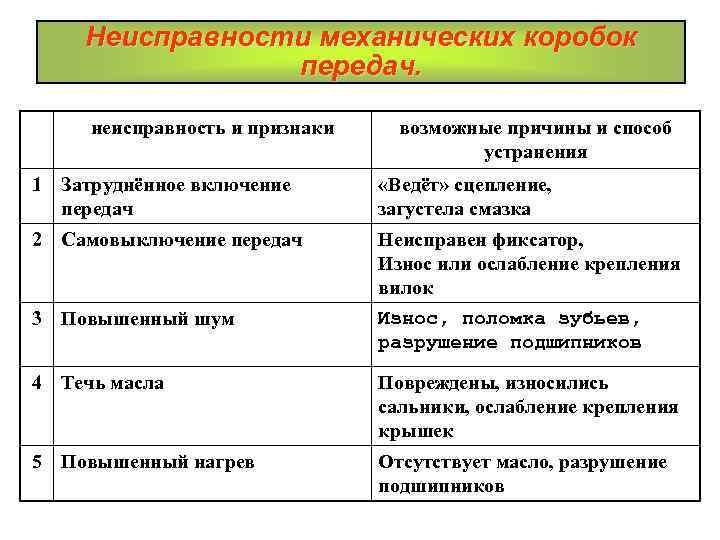

Неисправности механических коробок передач. неисправность и признаки возможные причины и способ устранения 1 Затруднённое включение передач «Ведёт» сцепление, загустела смазка 2 Самовыключение передач Неисправен фиксатор, Износ или ослабление крепления вилок Износ, поломка зубьев, разрушение подшипников 3 Повышенный шум 4 Течь масла Повреждены, износились сальники, ослабление крепления крышек 5 Повышенный нагрев Отсутствует масло, разрушение подшипников

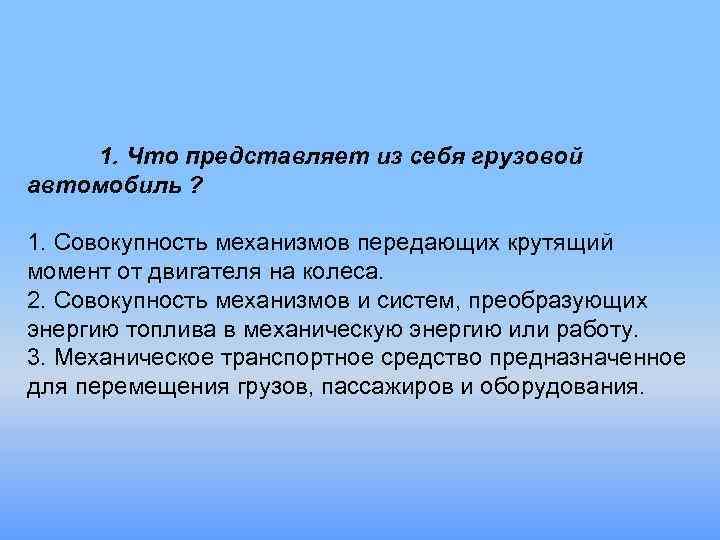

1. Что представляет из себя грузовой автомобиль ? 1. Совокупность механизмов передающих крутящий момент от двигателя на колеса. 2. Совокупность механизмов и систем, преобразующих энергию топлива в механическую энергию или работу. 3. Механическое транспортное средство предназначенное для перемещения грузов, пассажиров и оборудования.

2. К какой части автомобиля относится сцепление ? 1. К механизмам управления. 2. К трансмиссии. 3. К ходовой части.

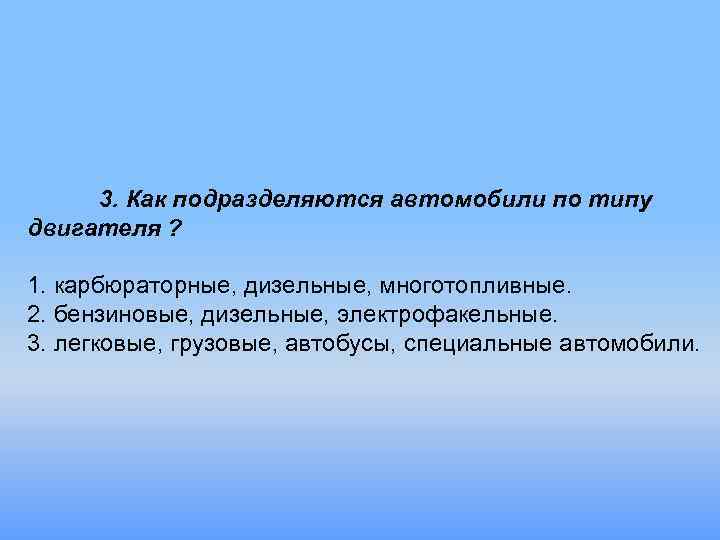

3. Как подразделяются автомобили по типу двигателя ? 1. карбюраторные, дизельные, многотопливные. 2. бензиновые, дизельные, электрофакельные. 3. легковые, грузовые, автобусы, специальные автомобили.

4. Какая цифра в индексе КАМАЗ 43106 позволяет судить о грузоподъемности автомобиля ? 1. четыре. 2. три. 3. десять. 4. шесть.

5. Как в Вооруженных Силах России автомобили подразделяются по проходимости? 1. обычной и высокой. 2. обычной, повышенной, высокой. 3. обычной, боевой, строевой.

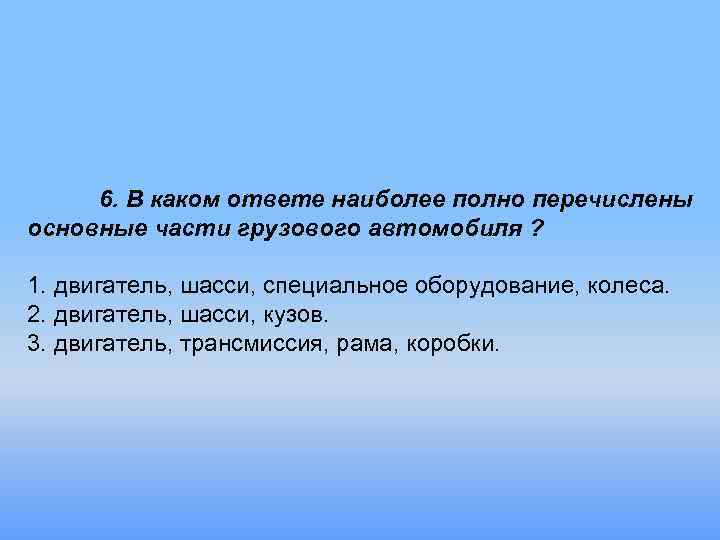

6. В каком ответе наиболее полно перечислены основные части грузового автомобиля ? 1. двигатель, шасси, специальное оборудование, колеса. 2. двигатель, шасси, кузов. 3. двигатель, трансмиссия, рама, коробки.

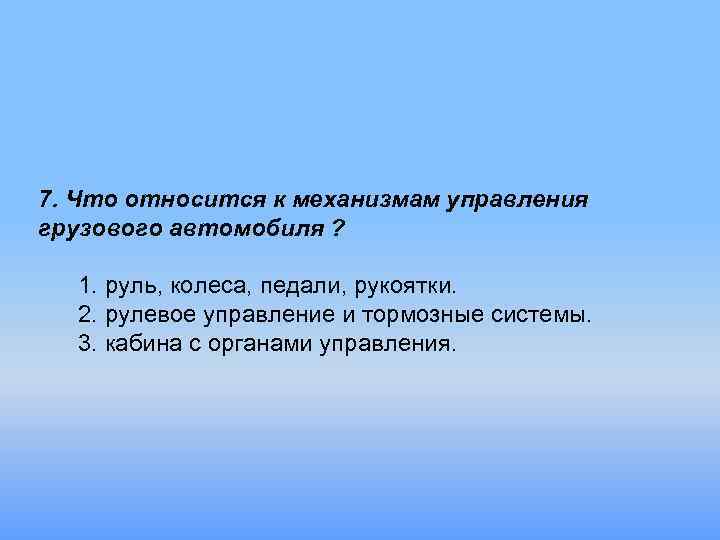

7. Что относится к механизмам управления грузового автомобиля ? 1. руль, колеса, педали, рукоятки. 2. рулевое управление и тормозные системы. 3. кабина с органами управления.

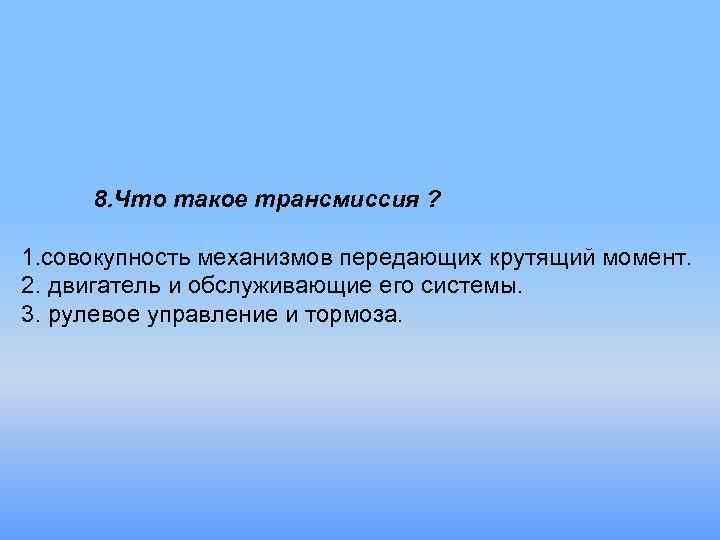

8. Что такое трансмиссия ? 1. совокупность механизмов передающих крутящий момент. 2. двигатель и обслуживающие его системы. 3. рулевое управление и тормоза.

9. Какова разрешенная максимальная масса автомобиля КАМАЗ 4310 ? 1. 14301 кг. 2. 13000 кг. 3. 15100 кг.

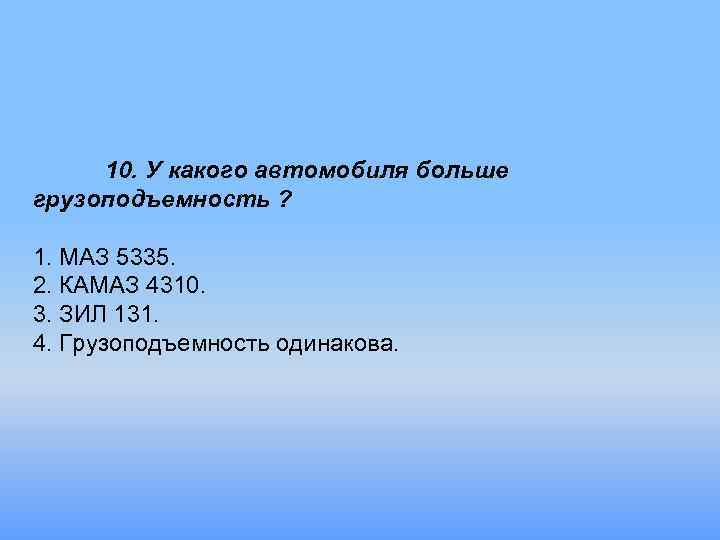

10. У какого автомобиля больше грузоподъемность ? 1. МАЗ 5335. 2. КАМАЗ 4310. 3. ЗИЛ 131. 4. Грузоподъемность одинакова.

11. Какова максимальная скорость автомобиля КАМАЗ 4310 ? 1. 85 км/ч. 2. 80 км/ч. 3. 75 км/ч. 4. 90 км/ч.

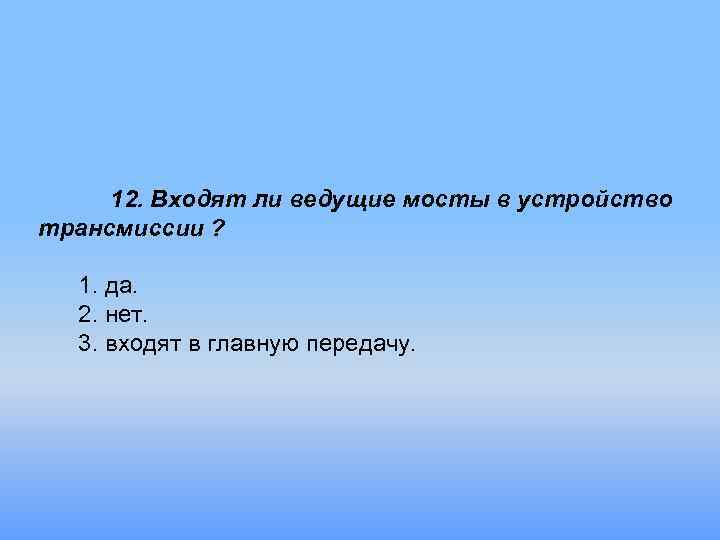

12. Входят ли ведущие мосты в устройство трансмиссии ? 1. да. 2. нет. 3. входят в главную передачу.

13. Для чего предназначены механизмы управления ? 1. для контроля за состоянием автомобиля. 2. для изменения направления и скорости движения. 3. для контроля за состоянием автомобиля и изменения направления и скорости движения.

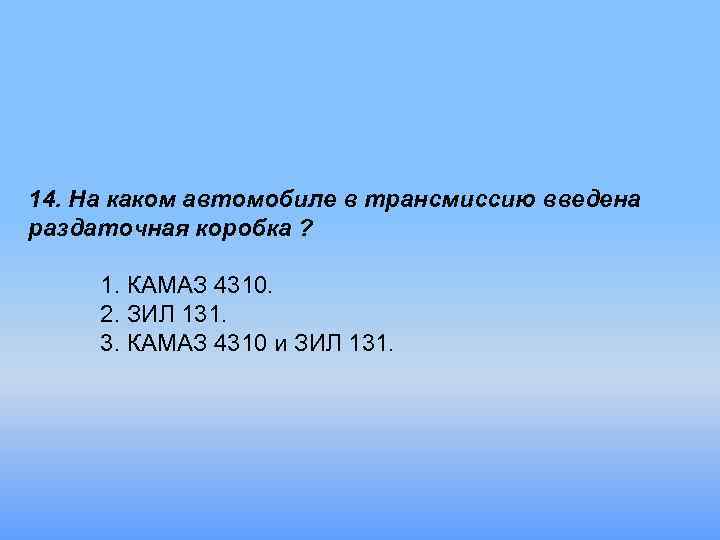

14. На каком автомобиле в трансмиссию введена раздаточная коробка ? 1. КАМАЗ 4310. 2. ЗИЛ 131. 3. КАМАЗ 4310 и ЗИЛ 131.

15. У какого автомобиля шасси с колесной формулой 6 х4 ? 1. КАМАЗ 4310. 2. ЗИЛ 131. 3. КАМАЗ 4310 и ЗИЛ 131. 4. Нет правильного ответа.

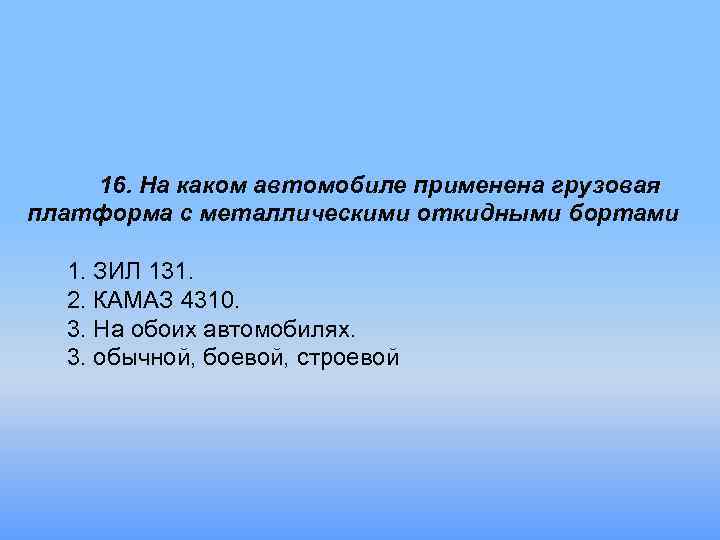

16. На каком автомобиле применена грузовая платформа с металлическими откидными бортами 1. ЗИЛ 131. 2. КАМАЗ 4310. 3. На обоих автомобилях. 3. обычной, боевой, строевой
