Устройство и работа системы охлаждения 09 02 2018

Устройство и работа системы охлаждения 09. 02. 2018 1

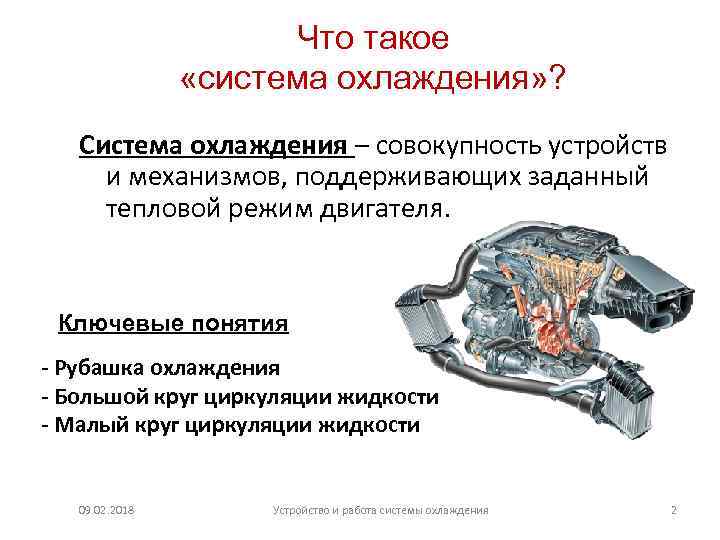

Что такое «система охлаждения» ? Система охлаждения – совокупность устройств и механизмов, поддерживающих заданный тепловой режим двигателя. Ключевые понятия - Рубашка охлаждения - Большой круг циркуляции жидкости - Малый круг циркуляции жидкости 09. 02. 2018 Устройство и работа системы охлаждения 2

Классификация систем охлаждения двигателей По виду рабочего тела – жидкостные (рис. а) и воздушные (рис. б) б) а) 09. 02. 2018 Устройство и работа системы охлаждения

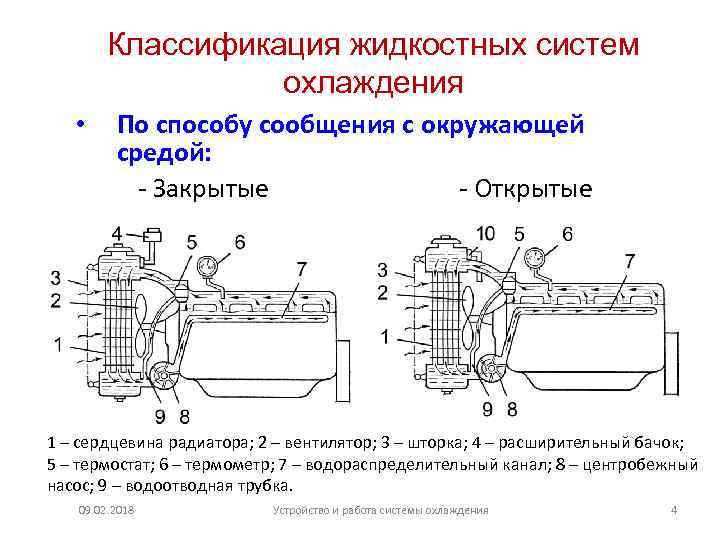

Классификация жидкостных систем охлаждения • По способу сообщения с окружающей средой: - Закрытые - Открытые 1 – сердцевина радиатора; 2 – вентилятор; 3 – шторка; 4 – расширительный бачок; 5 – термостат; 6 – термометр; 7 – водораспределительный канал; 8 – центробежный насос; 9 – водоотводная трубка. 09. 02. 2018 Устройство и работа системы охлаждения 4

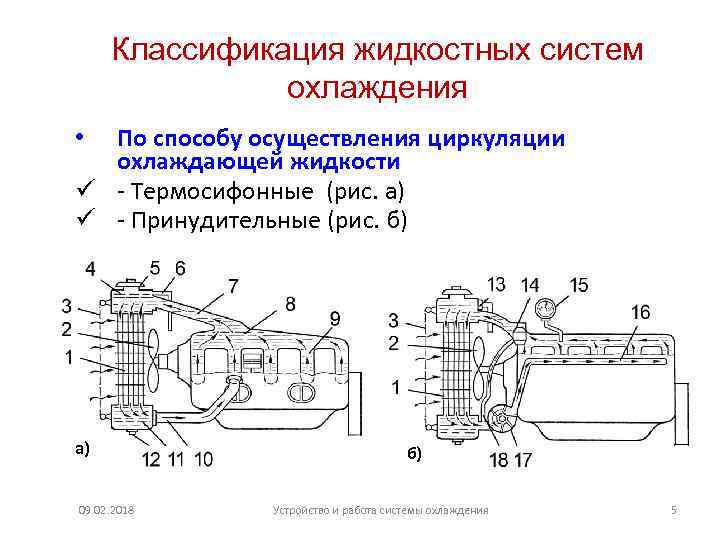

Классификация жидкостных систем охлаждения По способу осуществления циркуляции охлаждающей жидкости ü - Термосифонные (рис. а) ü - Принудительные (рис. б) • а) 09. 02. 2018 б) Устройство и работа системы охлаждения 5

Вода как охлаждающая жидкость Достоинства: • дешевизна • пожаробезопасность • высокая удельная теплоемкость (4, 2 к. Дж/кг*град) Недостатки: • склонность к образованию накипи (жесткость воды) • коррозионная активность к металлам • низкая температура кипения (100… 1200 С) • замерзание при отрицательных температурах 09. 02. 2018 Устройство и работа системы охлаждения 6

Антифризная жидкость Достоинства: • низкая температура замерзания (-25…-65) • высокая температура кипения (120… 1300 С) • высокая удельная теплоемкость • негорючесть Недостатки: • токсичность • дороговизна (по сравнению с водой) • повышенный коэффициент объемного расширения 09. 02. 2018 Устройство и работа системы охлаждения 7

Принципиальная схема жидкостной системы охлаждения 1 – водяной насос; 2 – рубашка охлаждения блока цилиндров; 3 - рубашка охлаждения головки цилиндров; 4 – термостат; 5 – радиатор; 6 – сливная трубка; 7 – вентилятор; 8 – сливной краник; 9 – пробка радиатора.

Жидкостная система охлаждения с принудительной циркуляцией 1 – сливной краник; 2 – радиатор; 3 – жалюзи; 4 – пробка радиатора; 5 – вентилятор; 6 – термостат; 7 – жидкостный насос; 8 – рубашка охлаждения; 9 – расширительный бачок; 10 – ручка привода жалюзи.

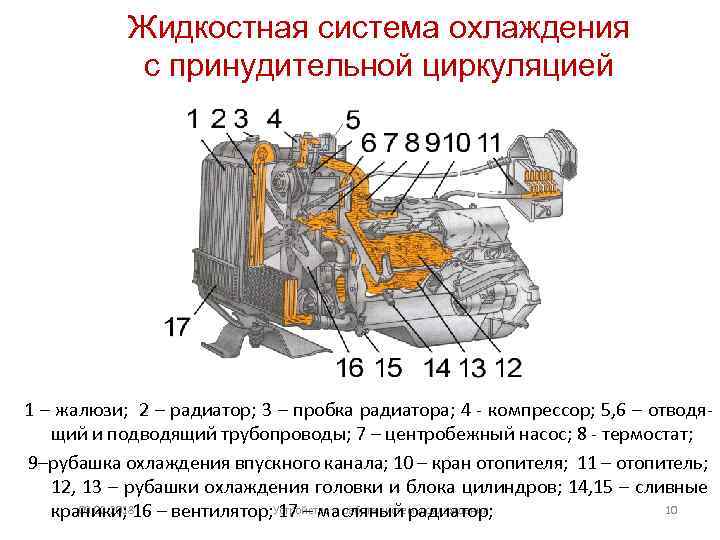

Жидкостная система охлаждения с принудительной циркуляцией 1 – жалюзи; 2 – радиатор; 3 – пробка радиатора; 4 - компрессор; 5, 6 – отводящий и подводящий трубопроводы; 7 – центробежный насос; 8 - термостат; 9–рубашка охлаждения впускного канала; 10 – кран отопителя; 11 – отопитель; 12, 13 – рубашки охлаждения головки и блока цилиндров; 14, 15 – сливные 10 09. 02. 2018 краники; 16 – вентилятор; Устройство и работа системы охлаждения 17 – масляный радиатор;

Радиатор 1 - масляный радиатор; 2 – вентилятор; 3 – кожух вентилятора; 4 – трос привода шторки; 5 – радиатор; 6 – крышка заливной горловины радиатора; 7 – термостат; 8 – отводящая труба; 9 – рубашка охлаждения; 10 – подводящий канал; 11 – водяной насос; 13 – ремень; 14 – шторка радиатора; 15 – жалюзи. 09. 02. 2018 Устройство и работа системы охлаждения 11

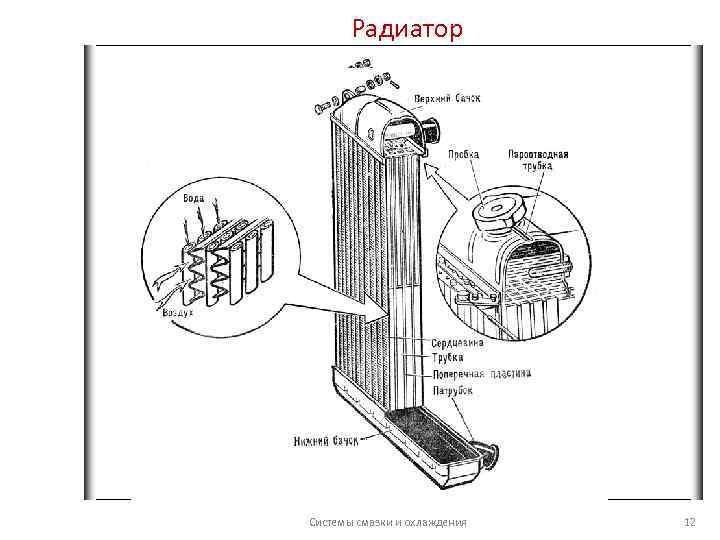

Радиатор Системы смазки и охлаждения 12

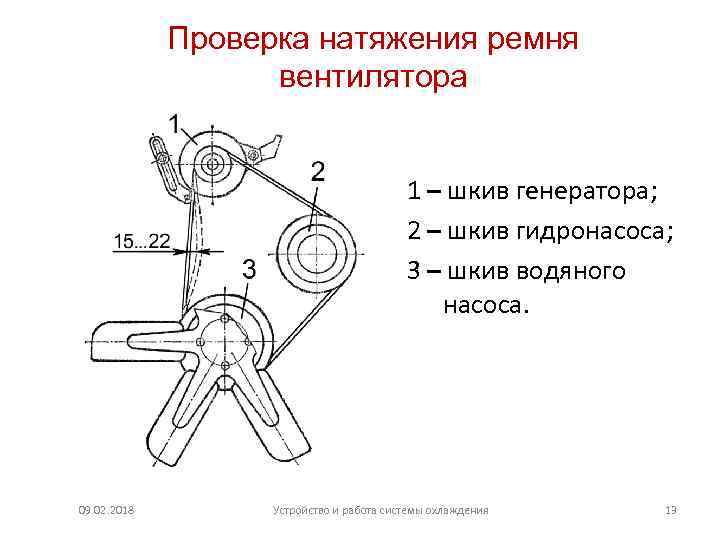

Проверка натяжения ремня вентилятора 1 – шкив генератора; 2 – шкив гидронасоса; 3 – шкив водяного насоса. 09. 02. 2018 Устройство и работа системы охлаждения 13

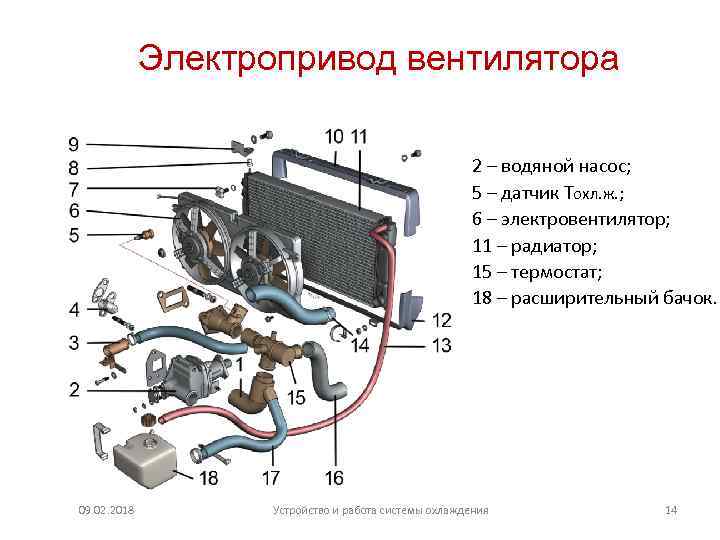

Электропривод вентилятора 2 – водяной насос; 5 – датчик Tохл. ж. ; 6 – электровентилятор; 11 – радиатор; 15 – термостат; 18 – расширительный бачок. 09. 02. 2018 Устройство и работа системы охлаждения 14

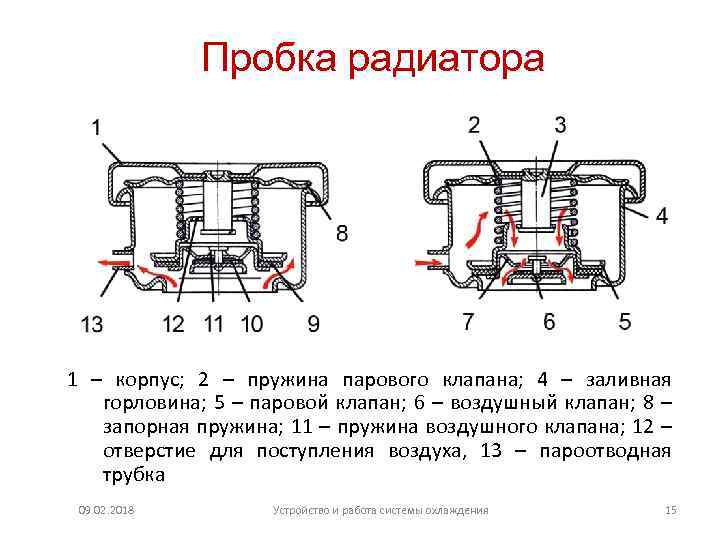

Пробка радиатора 1 – корпус; 2 – пружина парового клапана; 4 – заливная горловина; 5 – паровой клапан; 6 – воздушный клапан; 8 – запорная пружина; 11 – пружина воздушного клапана; 12 – отверстие для поступления воздуха, 13 – пароотводная трубка 09. 02. 2018 Устройство и работа системы охлаждения 15

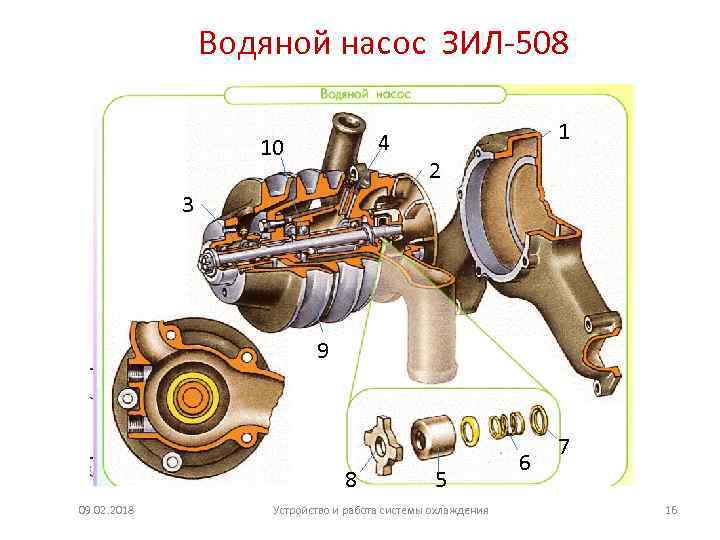

Водяной насос ЗИЛ-508 4 10 1 2 3 9 8 09. 02. 2018 5 Устройство и работа системы охлаждения 6 7 16

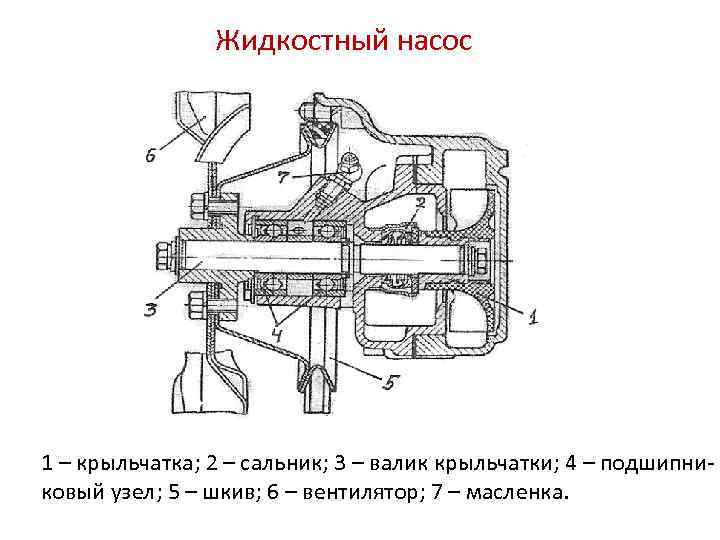

Жидкостный насос 1 – крыльчатка; 2 – сальник; 3 – валик крыльчатки; 4 – подшипниковый узел; 5 – шкив; 6 – вентилятор; 7 – масленка.

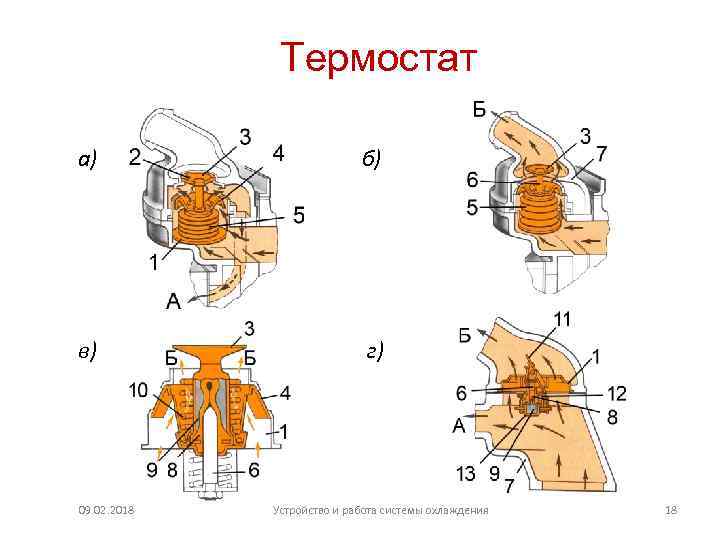

Термостат а) б) в) г) 09. 02. 2018 Устройство и работа системы охлаждения 18

Термостат с жидкостным (рис. а) и твердым (рис. б) наполнителем а) 1 – патрубок к радиатору; 2 – корпус термостата; 3 – шток; 4 – клапан; 5 – гофрированный сильфон. б) 1 – клапан; 2 – корпус термостата; 3 – шток; 4 – мембрана; 5 – твердый Наполнитель.

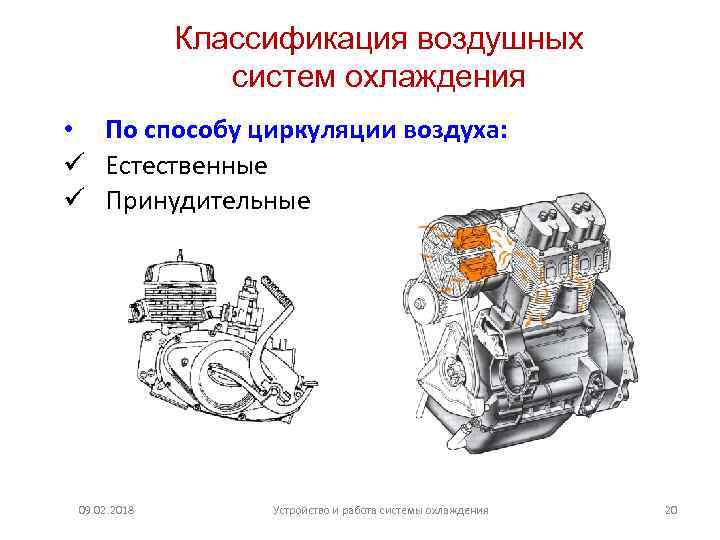

Классификация воздушных систем охлаждения • По способу циркуляции воздуха: ü Естественные ü Принудительные 09. 02. 2018 Устройство и работа системы охлаждения 20

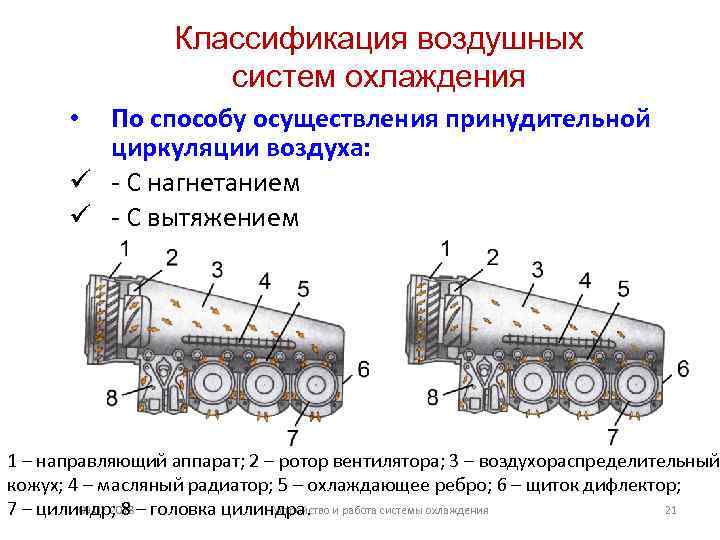

Классификация воздушных систем охлаждения По способу осуществления принудительной циркуляции воздуха: ü - С нагнетанием ü - С вытяжением • 1 – направляющий аппарат; 2 – ротор вентилятора; 3 – воздухораспределительный кожух; 4 – масляный радиатор; 5 – охлаждающее ребро; 6 – щиток дифлектор; Устройство 21 09. 02. 2018 7 – цилиндр; 8 – головка цилиндра. и работа системы охлаждения

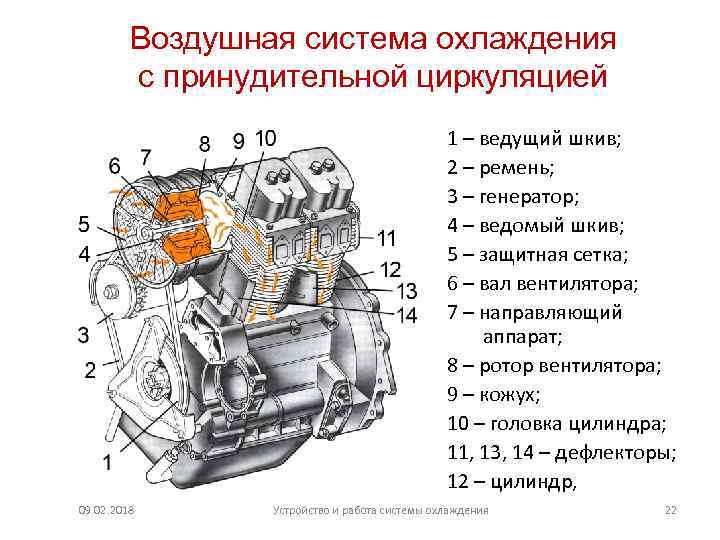

Воздушная система охлаждения с принудительной циркуляцией 1 – ведущий шкив; 2 – ремень; 3 – генератор; 4 – ведомый шкив; 5 – защитная сетка; 6 – вал вентилятора; 7 – направляющий аппарат; 8 – ротор вентилятора; 9 – кожух; 10 – головка цилиндра; 11, 13, 14 – дефлекторы; 12 – цилиндр, 09. 02. 2018 Устройство и работа системы охлаждения 22

Сравнение различных типов систем охлаждения • 1. 2. 3. 4. 5. Преимущества воздушной системы охлаждения: Простота конструкции двигателя Меньшие масса и габариты двигателя Надежность, несложное обслуживание и ремонт Быстрый прогрев двигателя до рабочей температуры Отсутствие утечек и/или замерзания жидкости • Недостатки воздушной системы охлаждения: 1. Недостаточная эффективность при температурах воздуха свыше 400 С и понижении частоты вращения коленвала 2. Значительный шум при работе 3. Большая мощность на привод (до 10 % мощности двигателя) 4. Недостаточно равномерное системы Устройство и работа охлаждение деталей 09. 02. 2018 23 охлаждения 0 С 5. Затрудненный пуск при температуре воздуха ниже 0

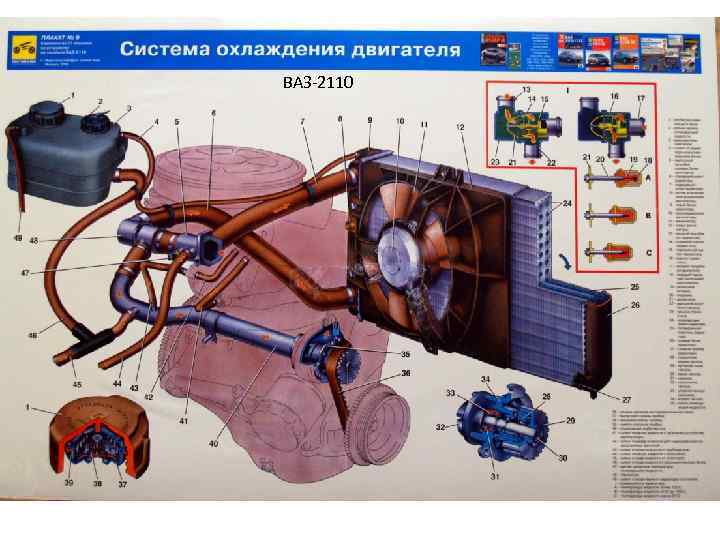

ВАЗ-2110

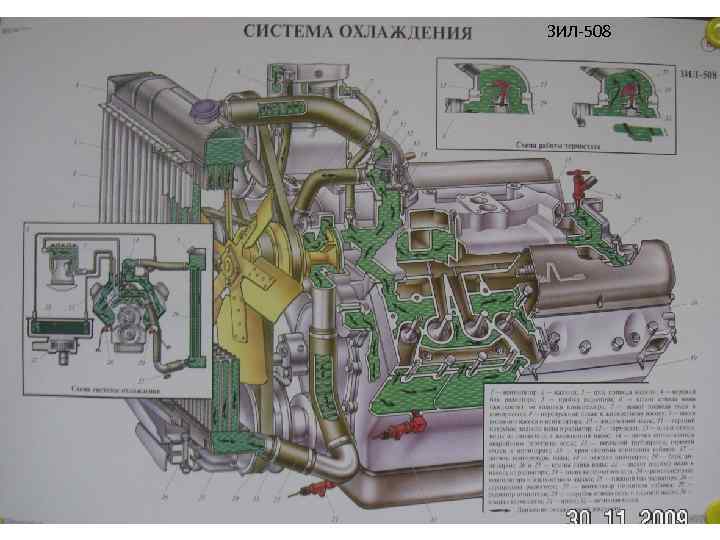

ЗИЛ-508

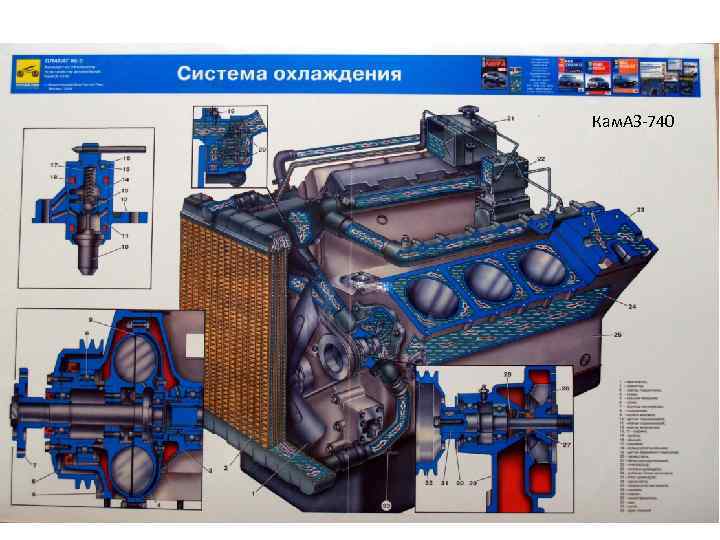

Кам. АЗ-740

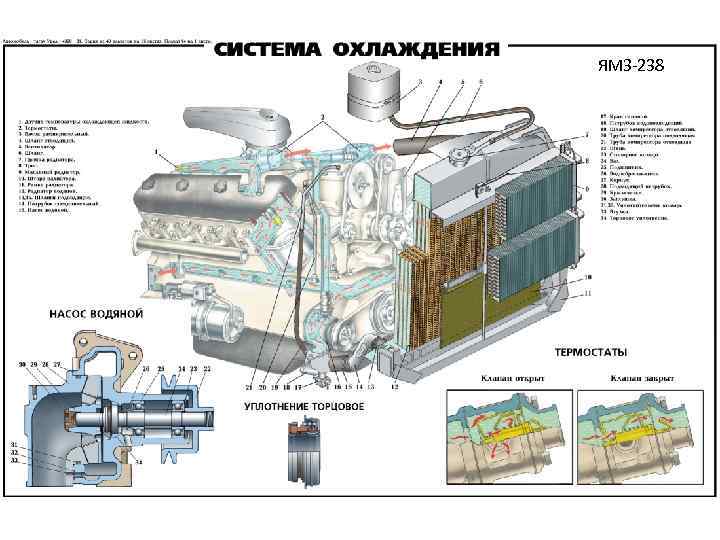

ЯМЗ-238

Возможные неисправности системы охлаждения и их признаки Неисправности: • утечка охлаждающей жидкости • нарушение циркуляции жидкости по системе • загрязнение системы • износы трущихся поверхностей деталей Признаки: • падение уровня жидкости в системе • повышение температуры жидкости • повышенный расход топлива 09. 02. 2018 Устройство и работа системы охлаждения 28

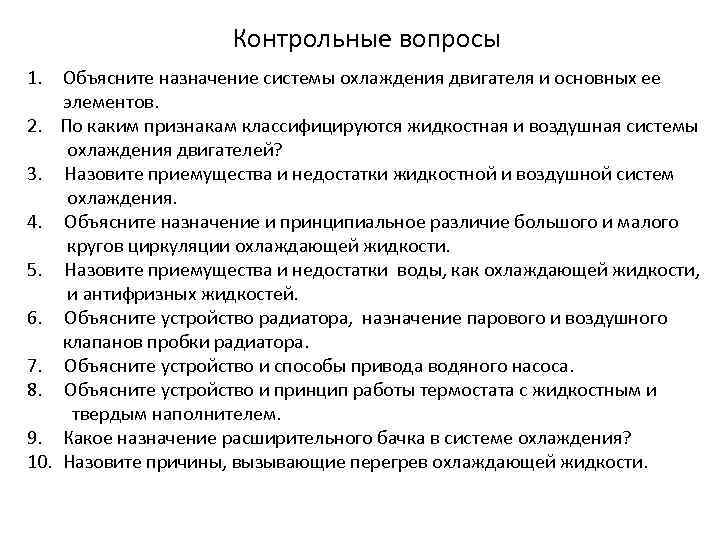

Контрольные вопросы 1. Объясните назначение системы охлаждения двигателя и основных ее элементов. 2. По каким признакам классифицируются жидкостная и воздушная системы охлаждения двигателей? 3. Назовите приемущества и недостатки жидкостной и воздушной систем охлаждения. 4. Объясните назначение и принципиальное различие большого и малого кругов циркуляции охлаждающей жидкости. 5. Назовите приемущества и недостатки воды, как охлаждающей жидкости, и антифризных жидкостей. 6. Объясните устройство радиатора, назначение парового и воздушного клапанов пробки радиатора. 7. Объясните устройство и способы привода водяного насоса. 8. Объясните устройство и принцип работы термостата с жидкостным и твердым наполнителем. 9. Какое назначение расширительного бачка в системе охлаждения? 10. Назовите причины, вызывающие перегрев охлаждающей жидкости.
