Устройство ГРС

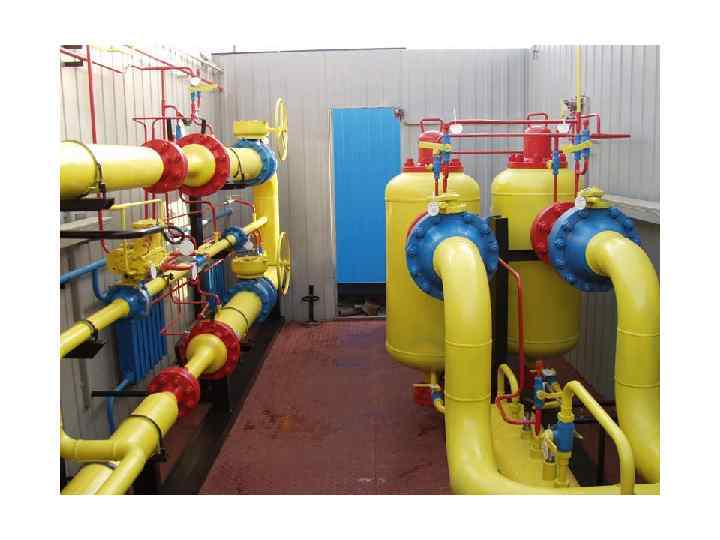

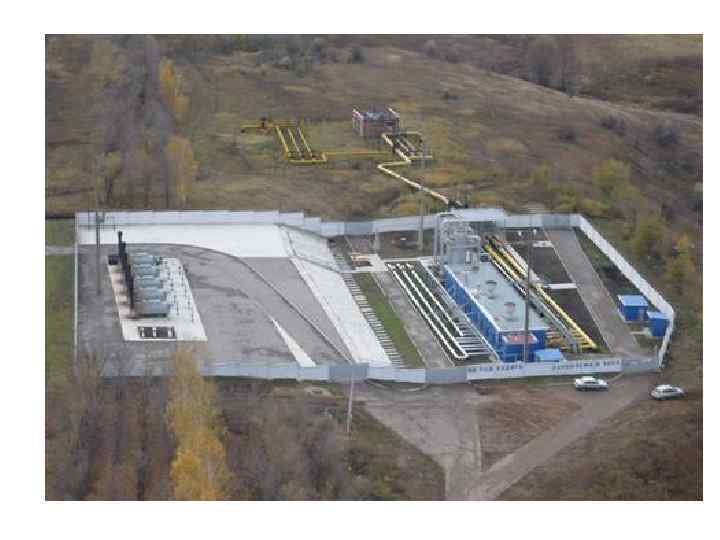

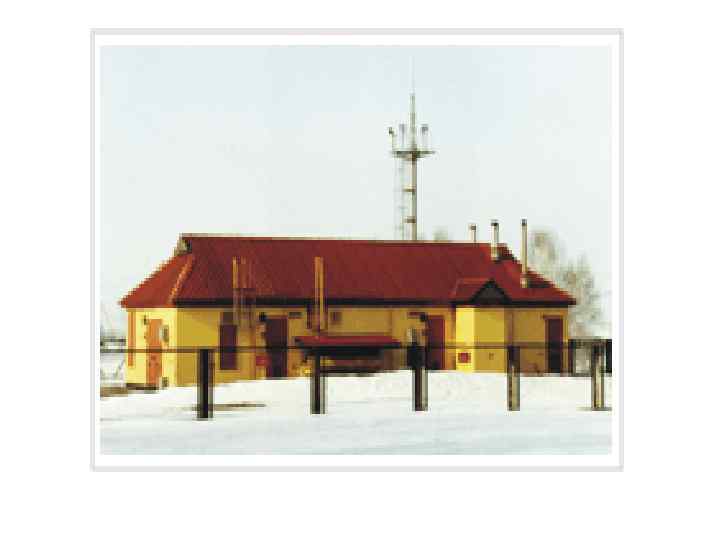

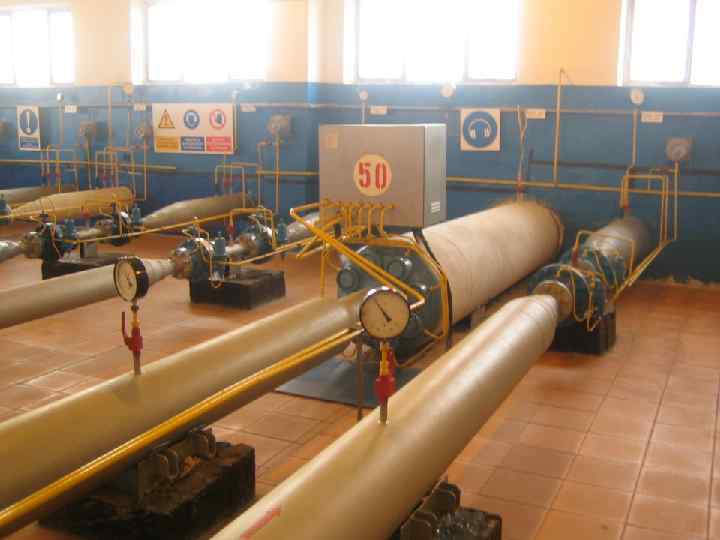

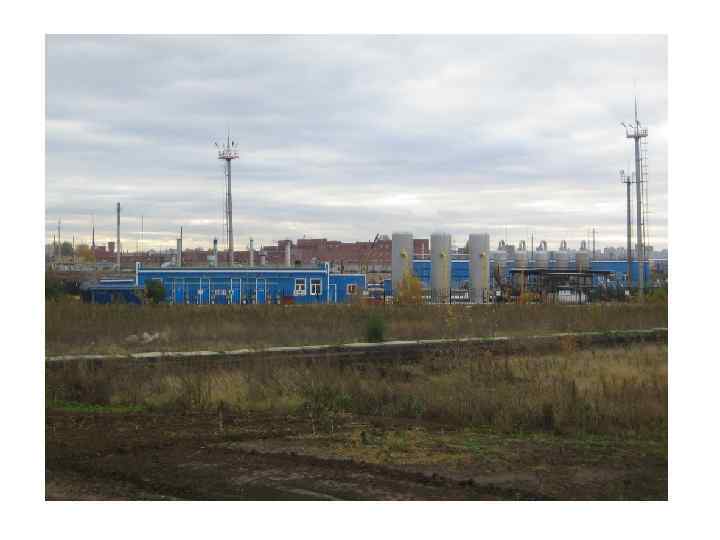

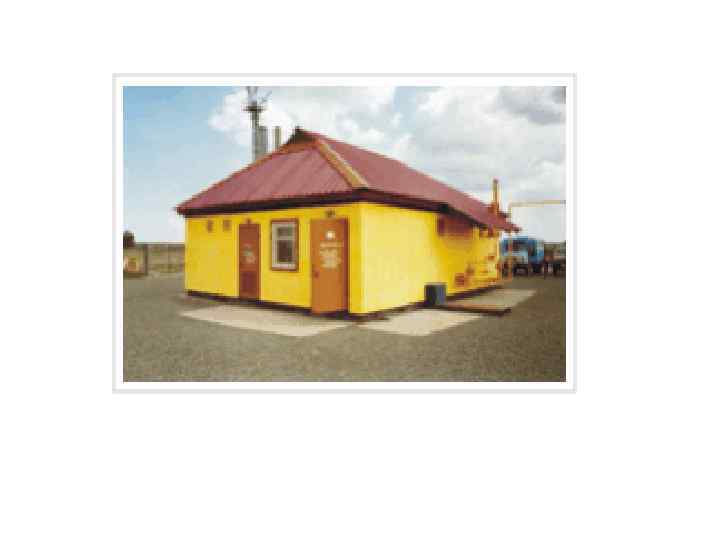

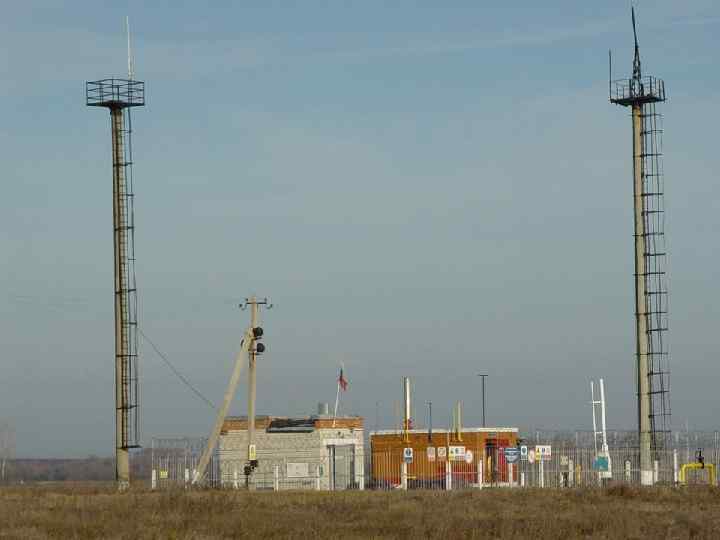

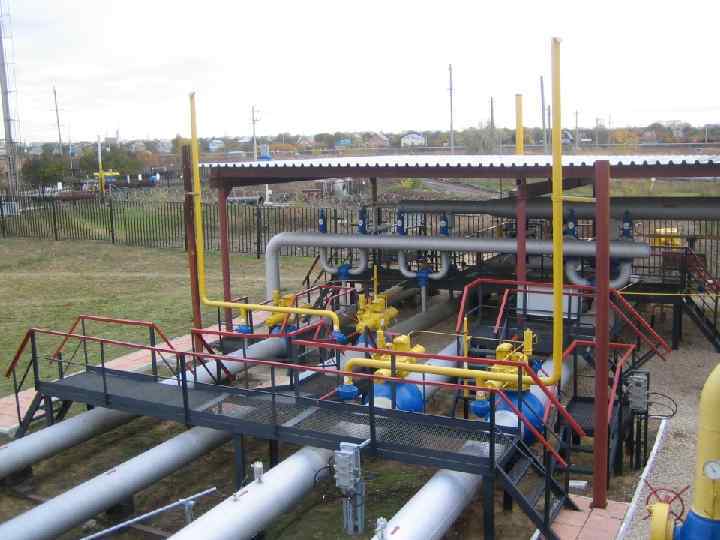

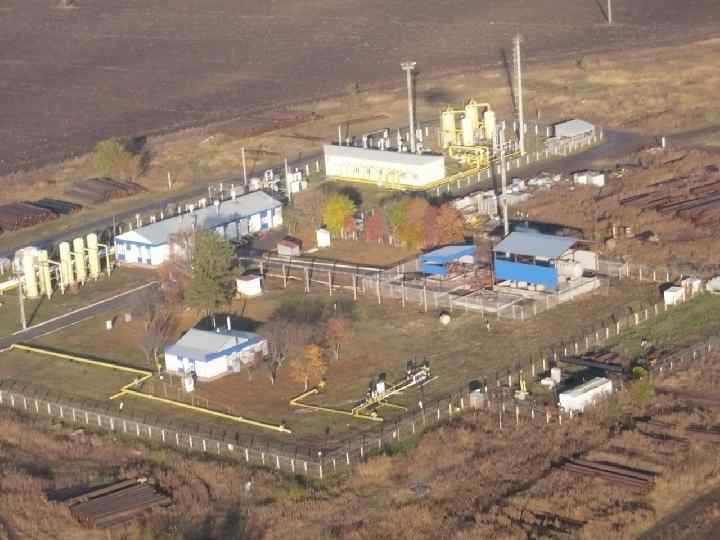

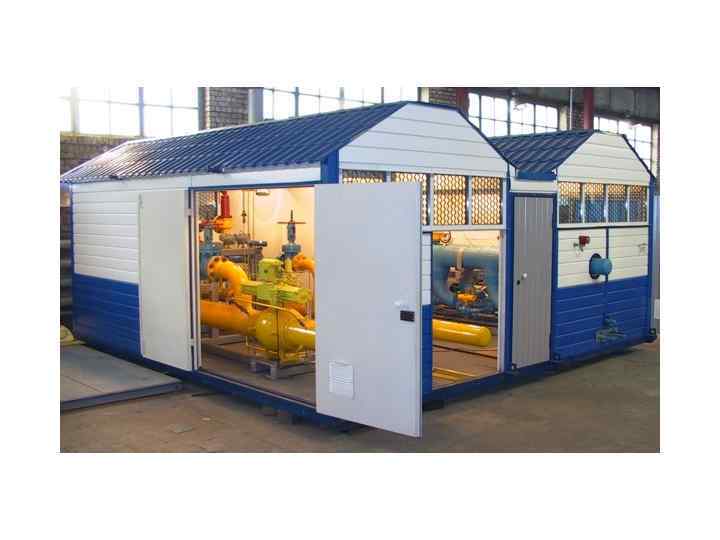

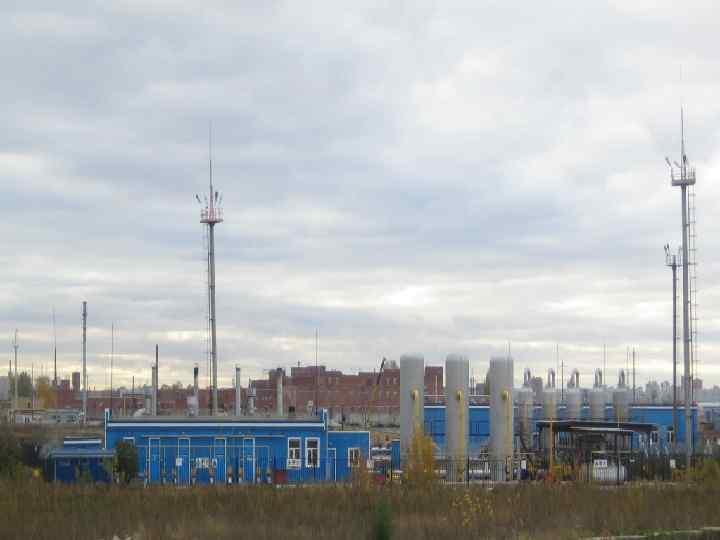

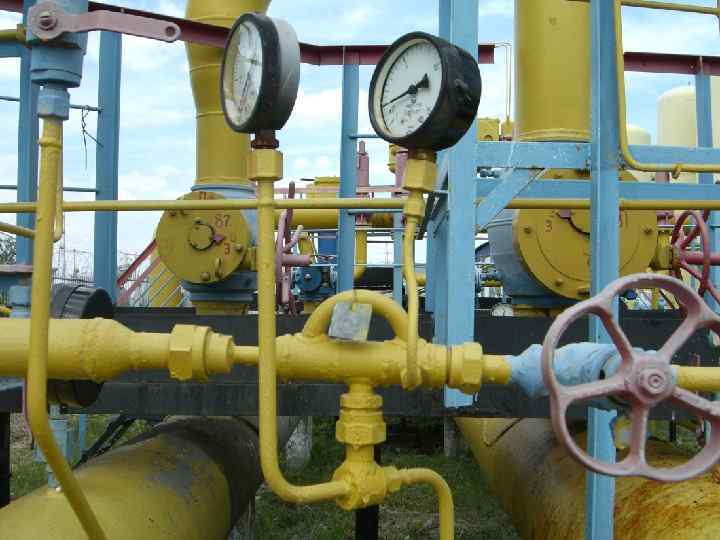

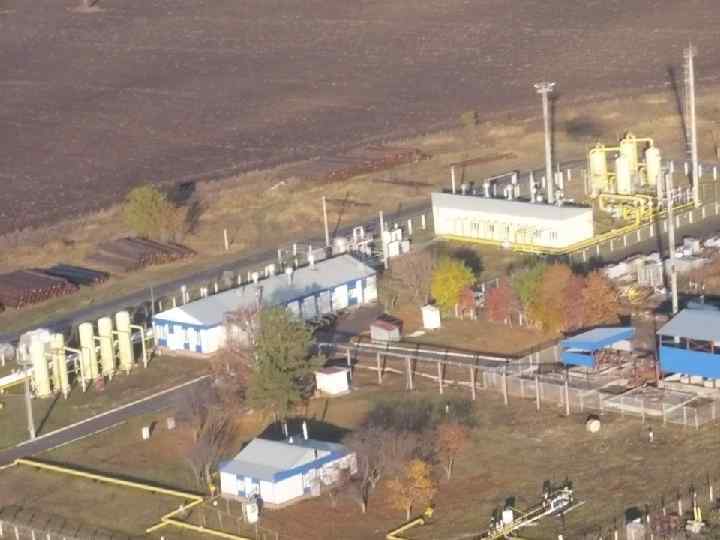

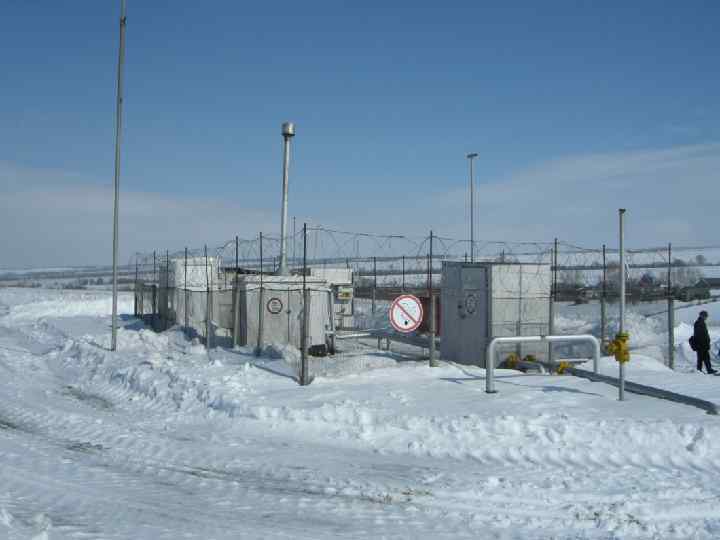

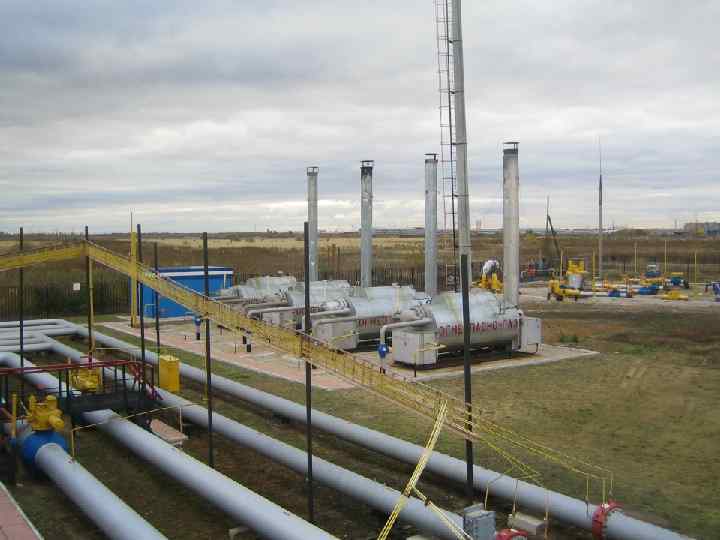

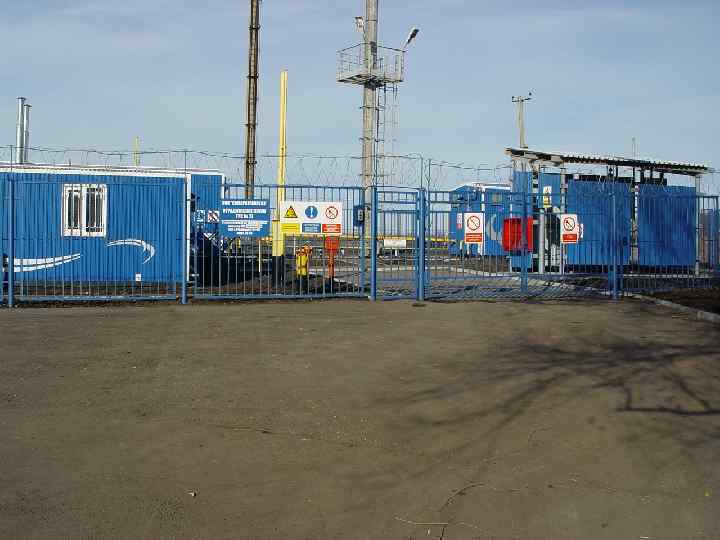

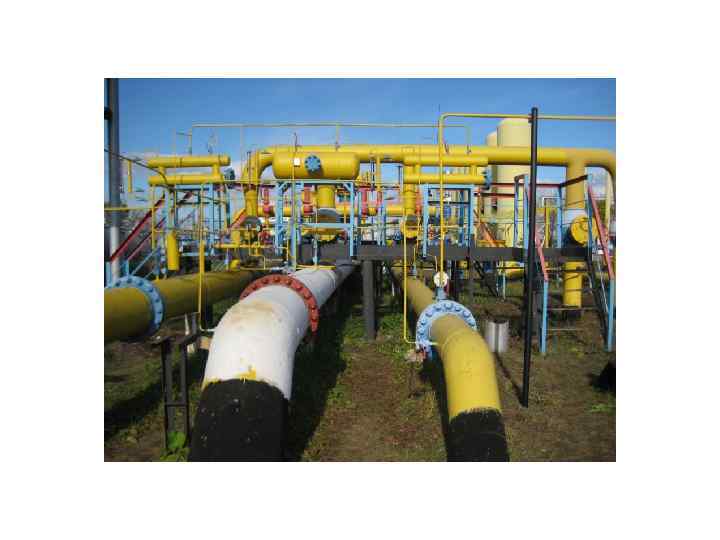

Внешний вид площадок и оборудования ГРС

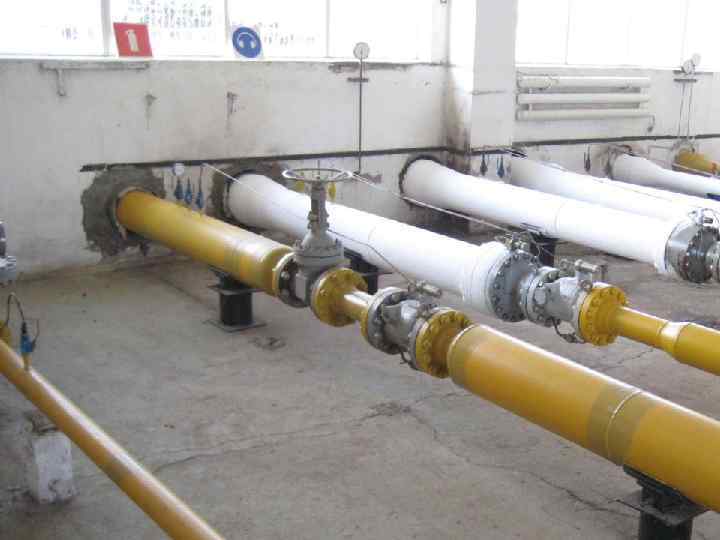

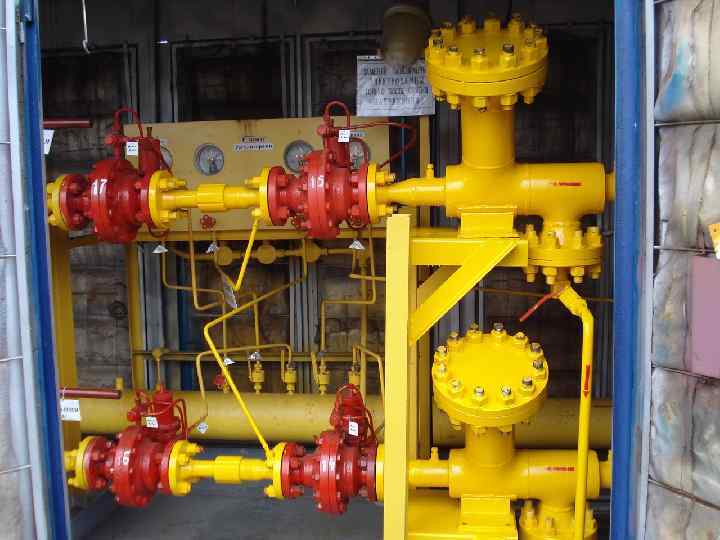

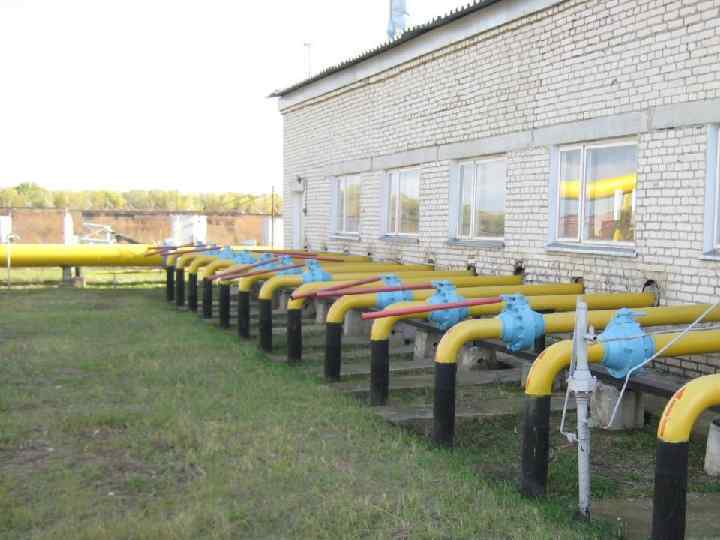

Внешний вид узлов переключения

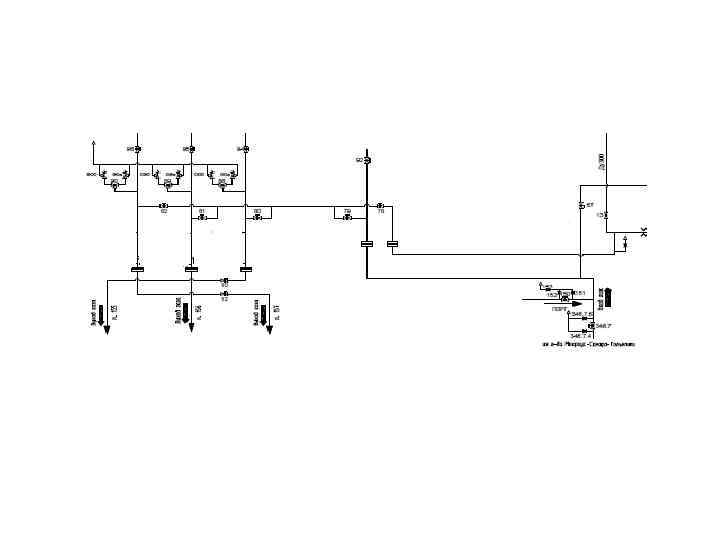

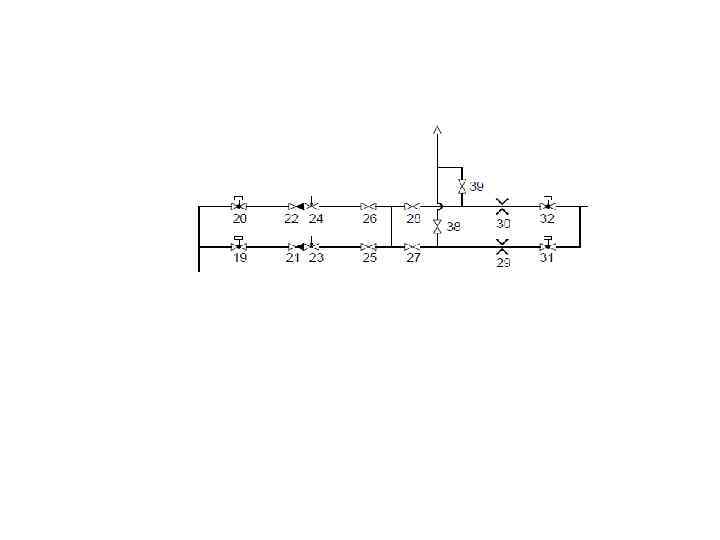

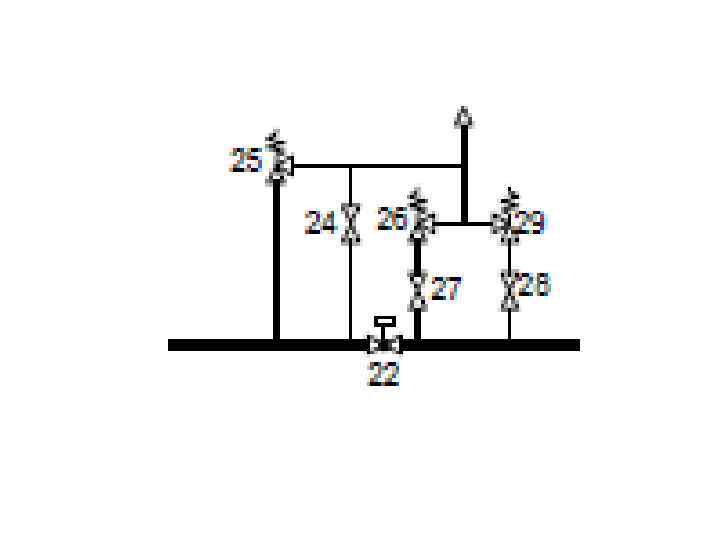

Варианты принципиальных схем узлов переключения

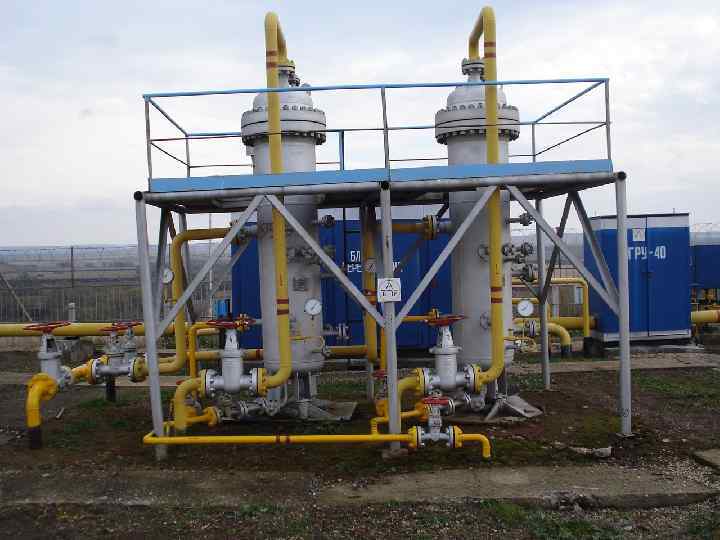

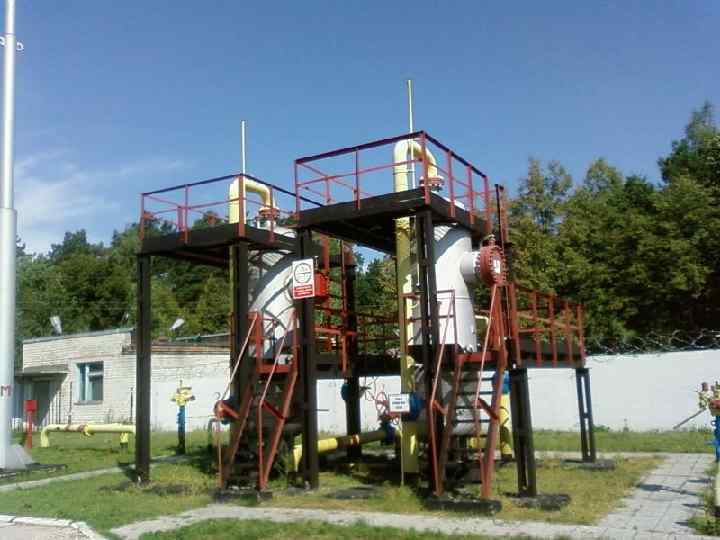

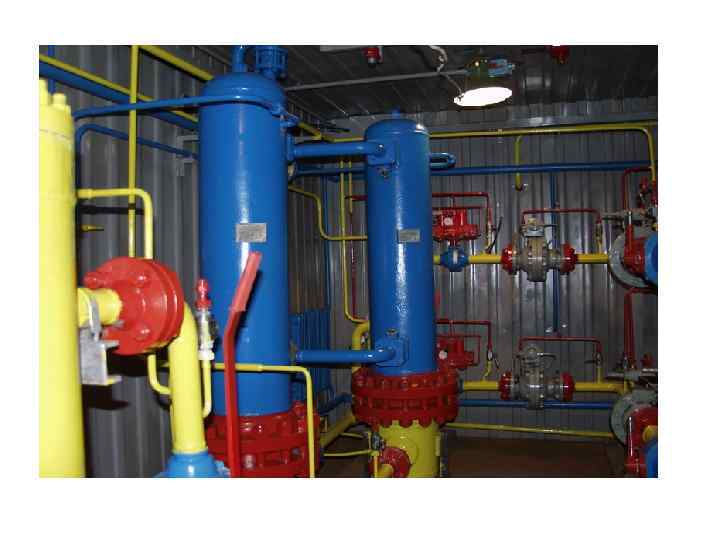

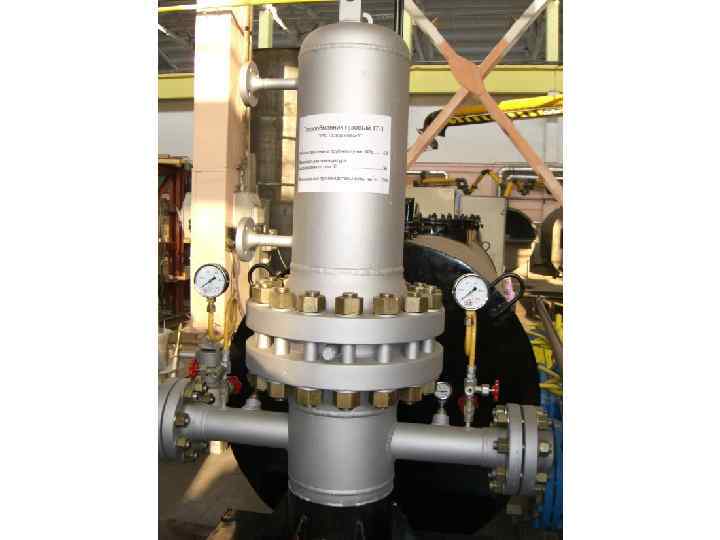

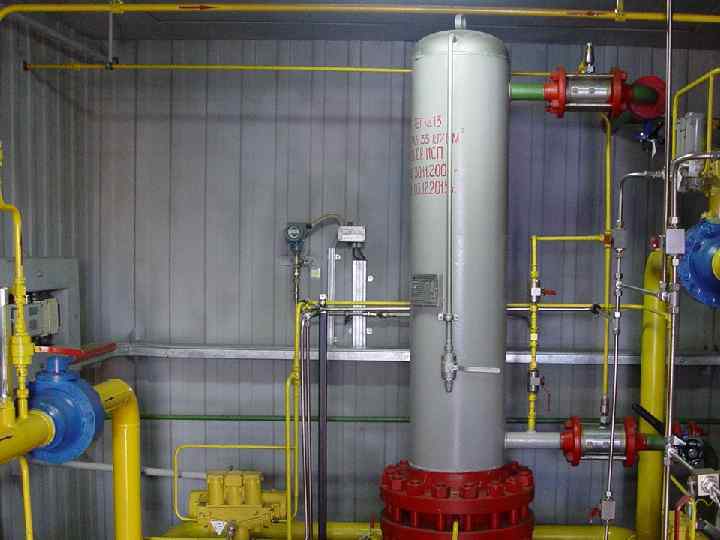

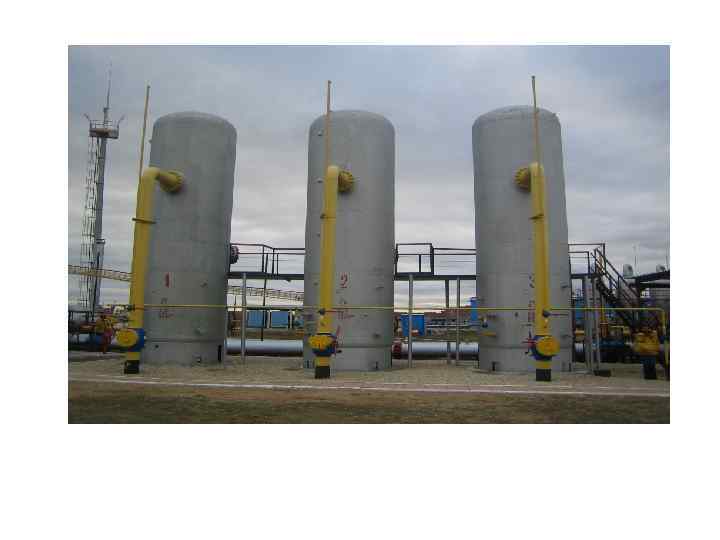

Внешний вид оборудования узлов очистки

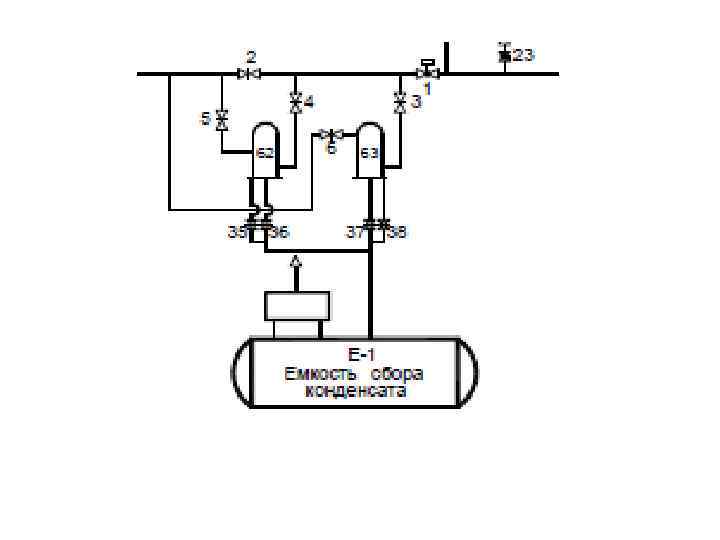

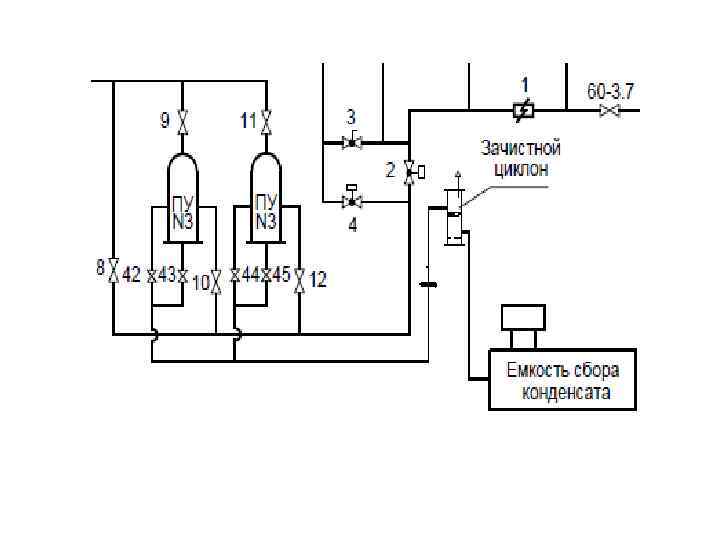

Принципиальные схемы узлов очистки

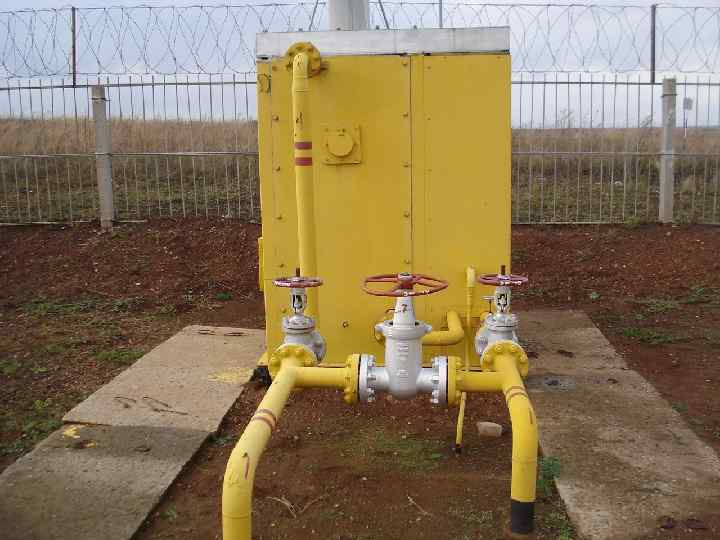

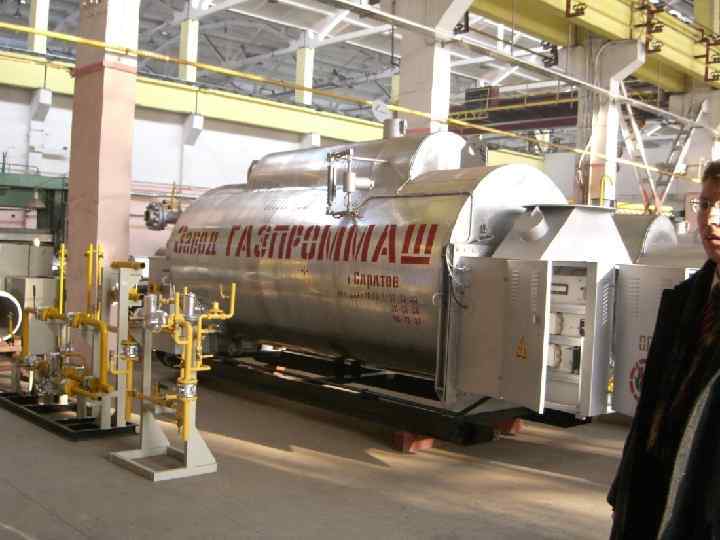

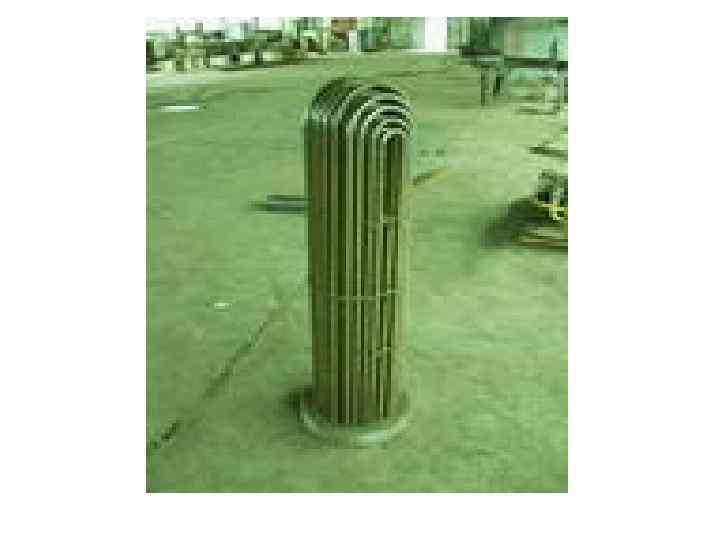

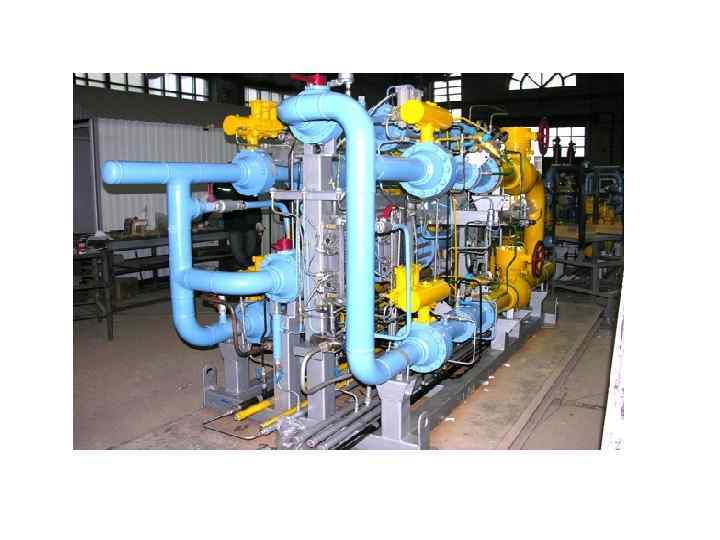

Внешний вид оборудования узлов подогрева газа

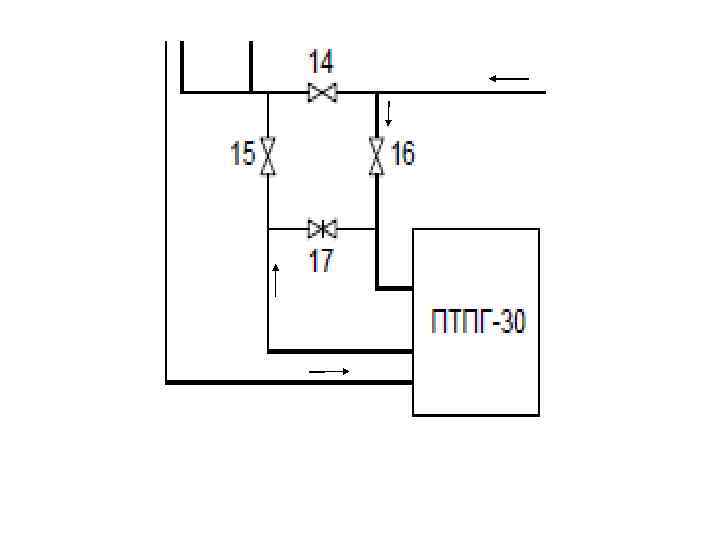

Принципиальные схемы узлов подогрева газа

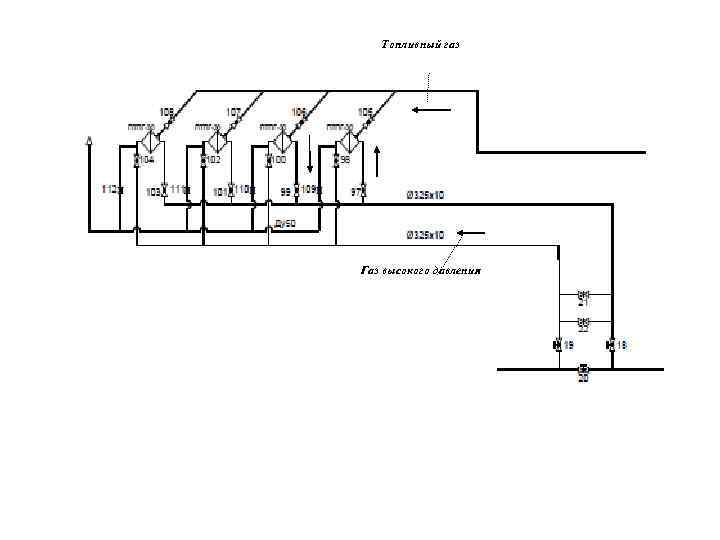

Топливный газ Газ высокого давления

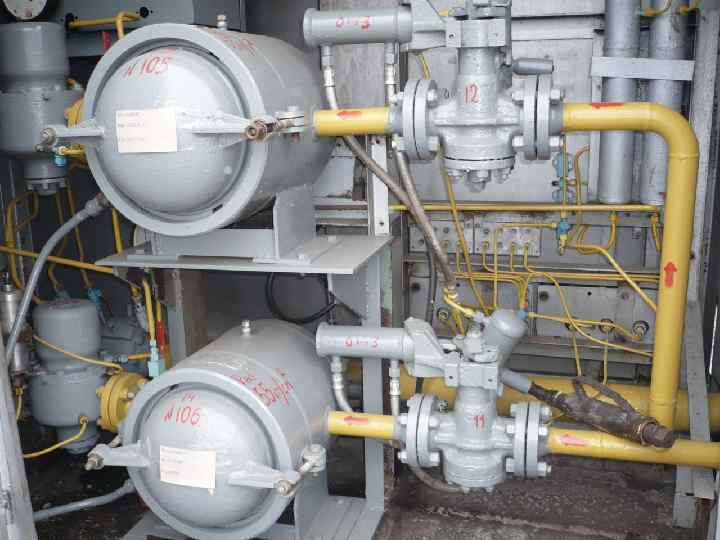

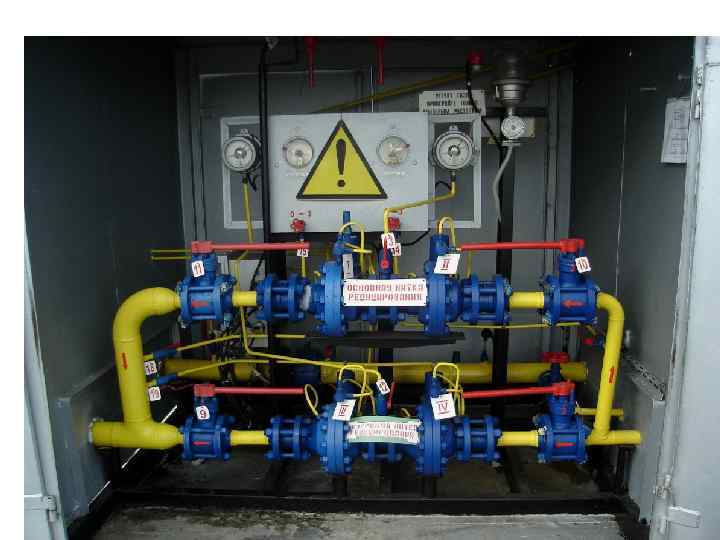

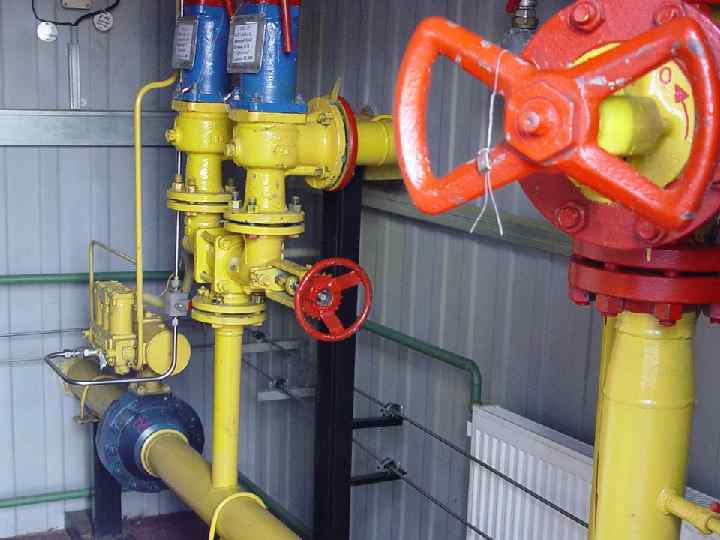

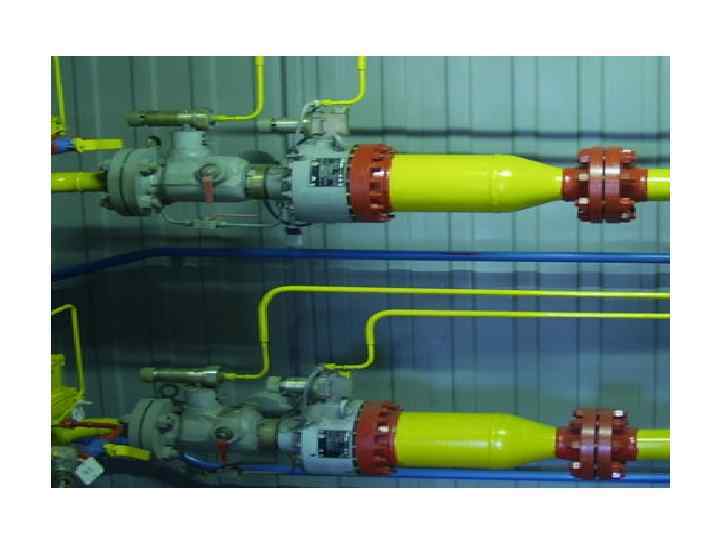

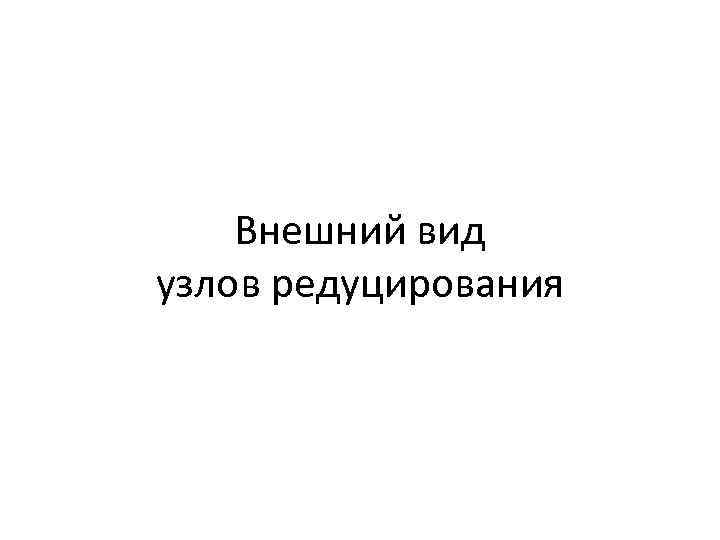

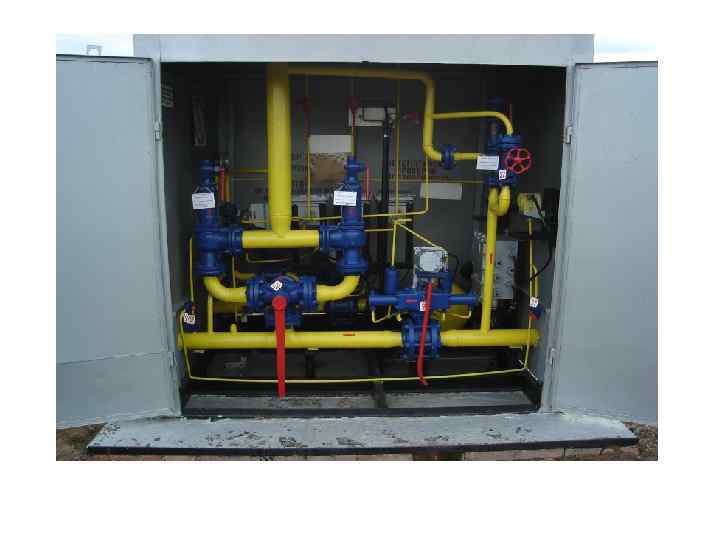

Внешний вид узлов редуцирования

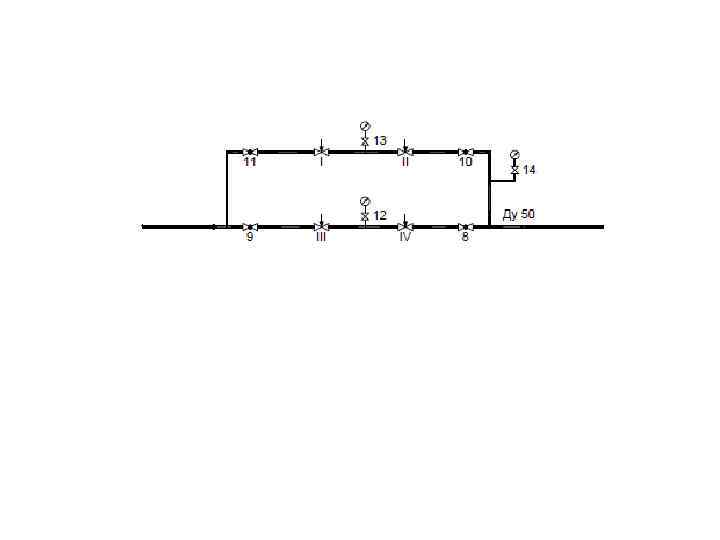

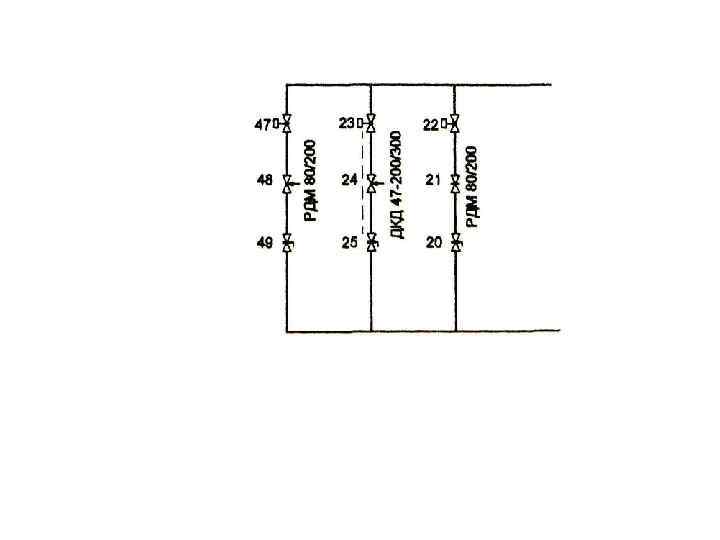

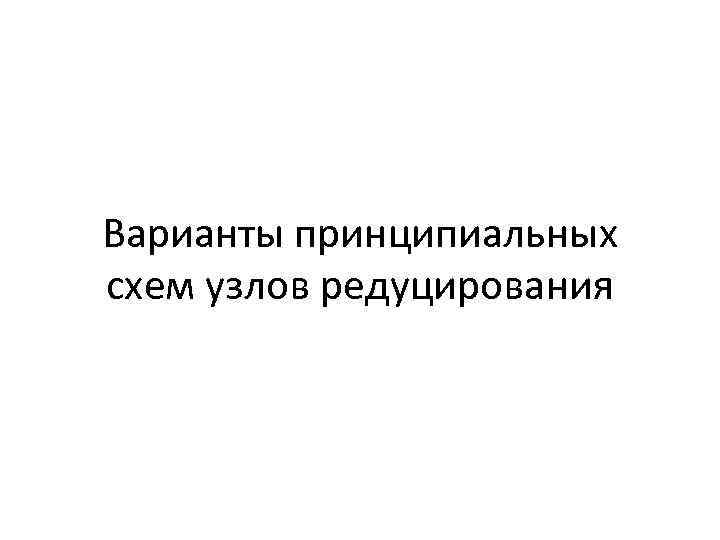

Варианты принципиальных схем узлов редуцирования

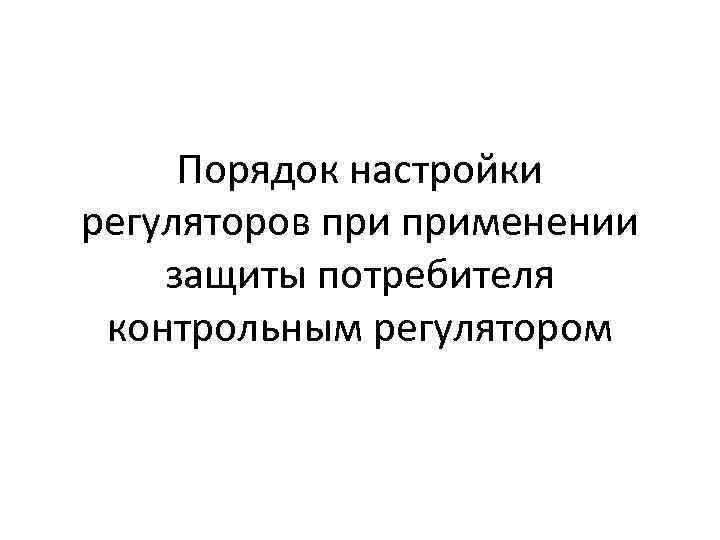

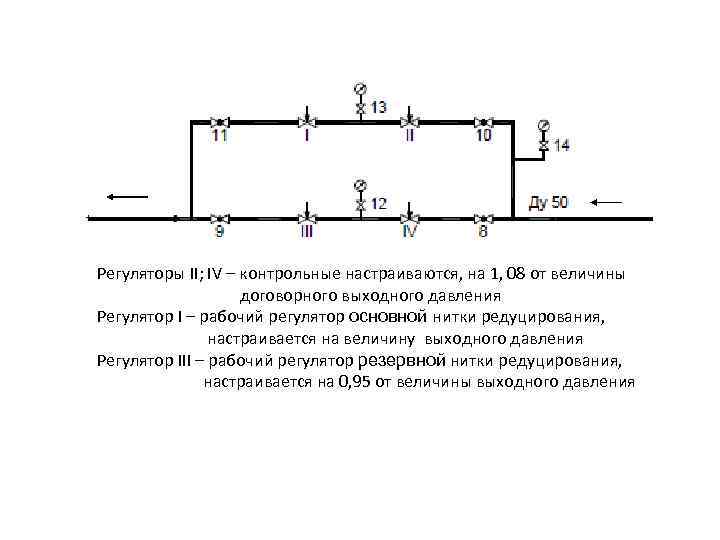

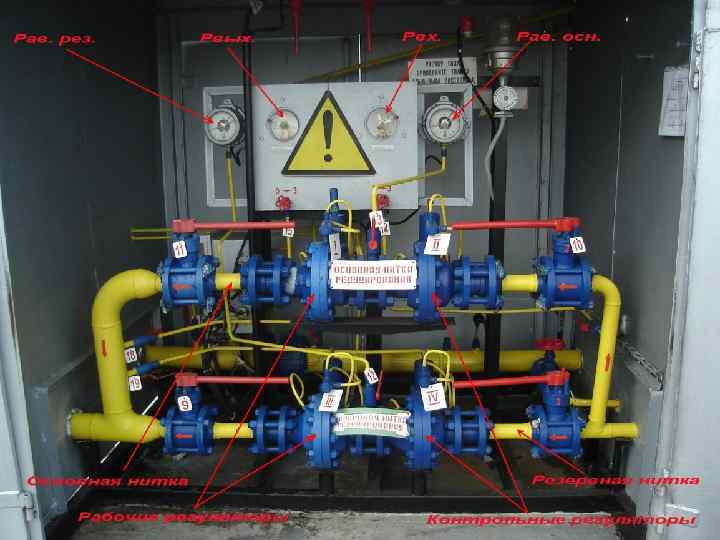

Порядок настройки регуляторов применении защиты потребителя контрольным регулятором
Регуляторы II; IV – контрольные настраиваются, на 1, 08 от величины договорного выходного давления Регулятор I – рабочий регулятор основной нитки редуцирования, настраивается на величину выходного давления Регулятор III – рабочий регулятор резервной нитки редуцирования, настраивается на 0, 95 от величины выходного давления

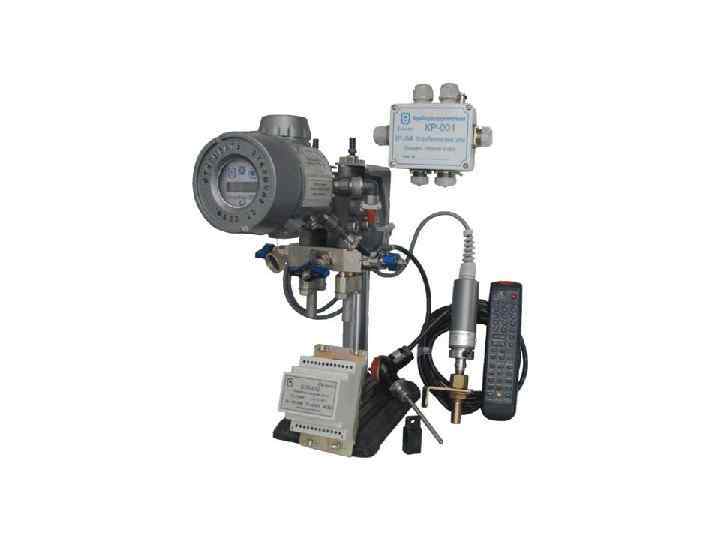

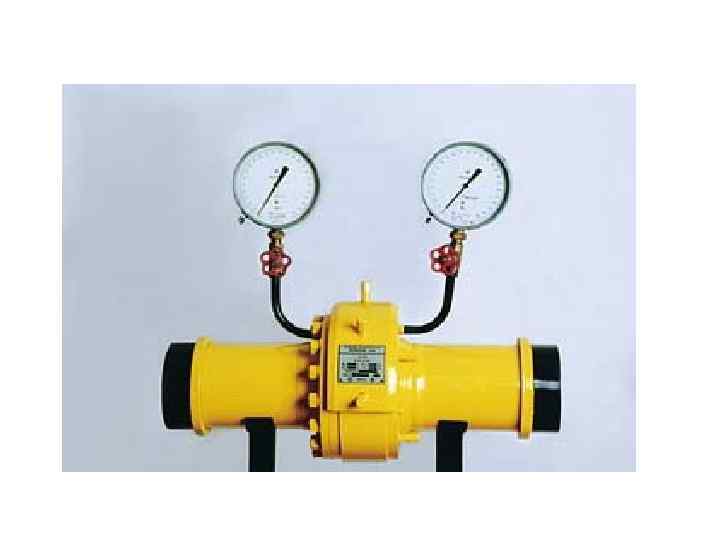

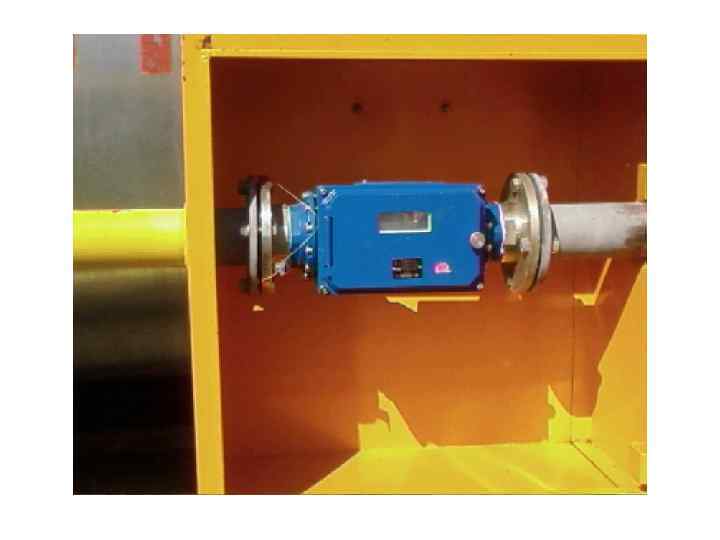

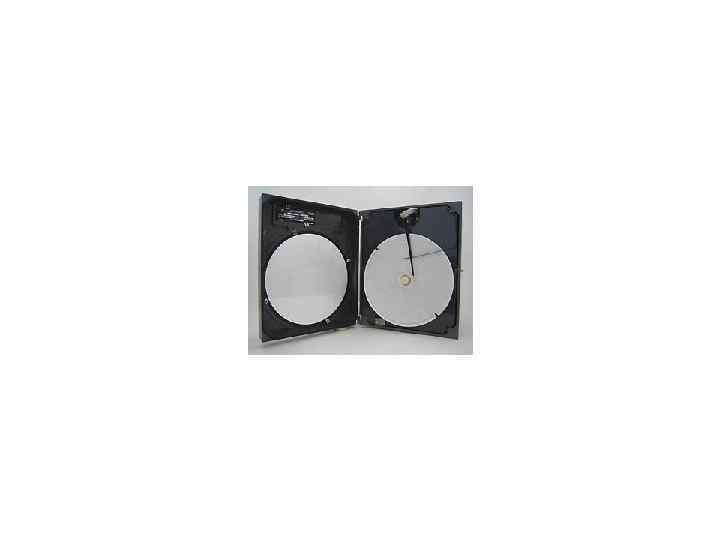

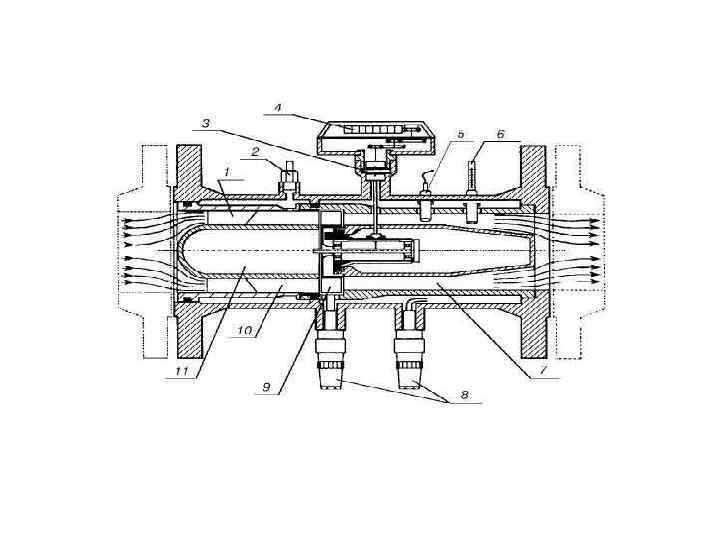

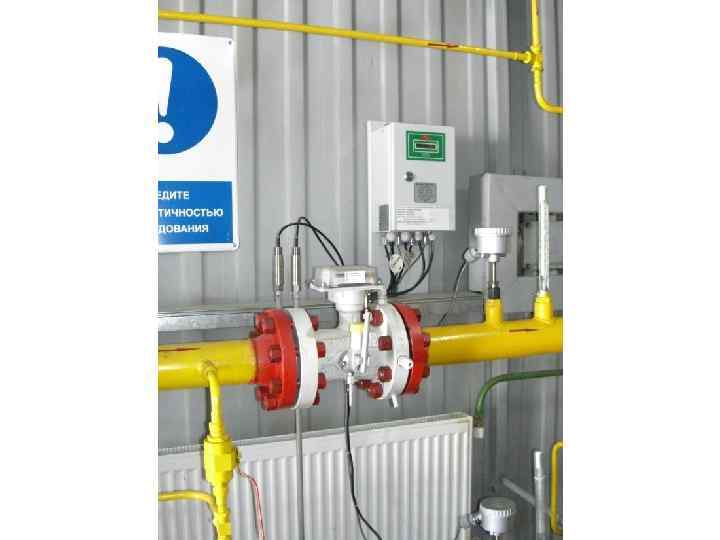

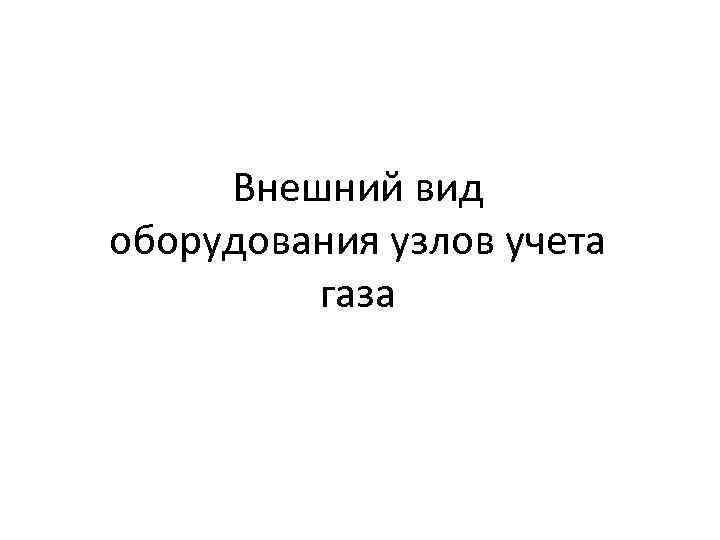

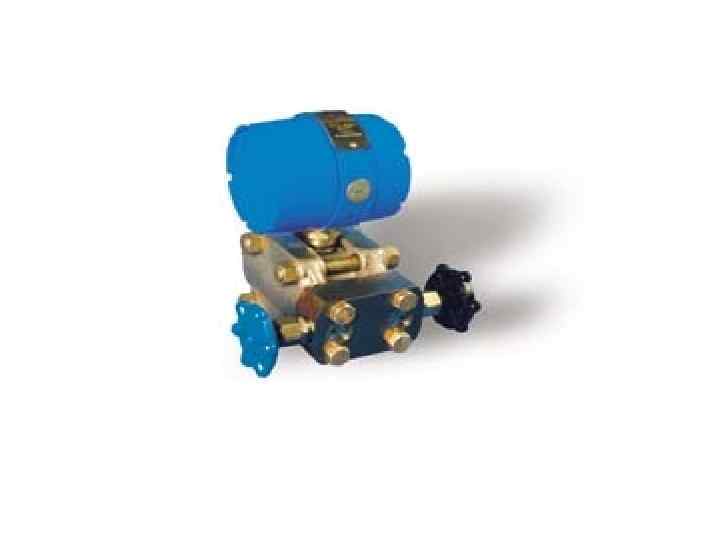

Внешний вид оборудования узлов учета газа

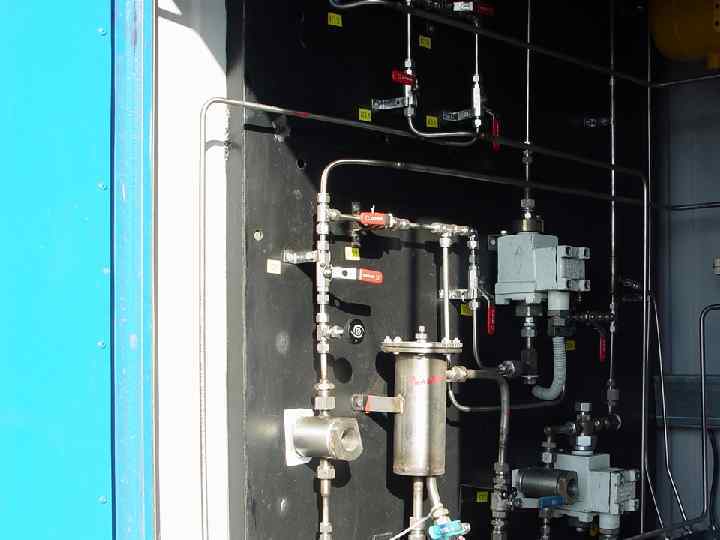

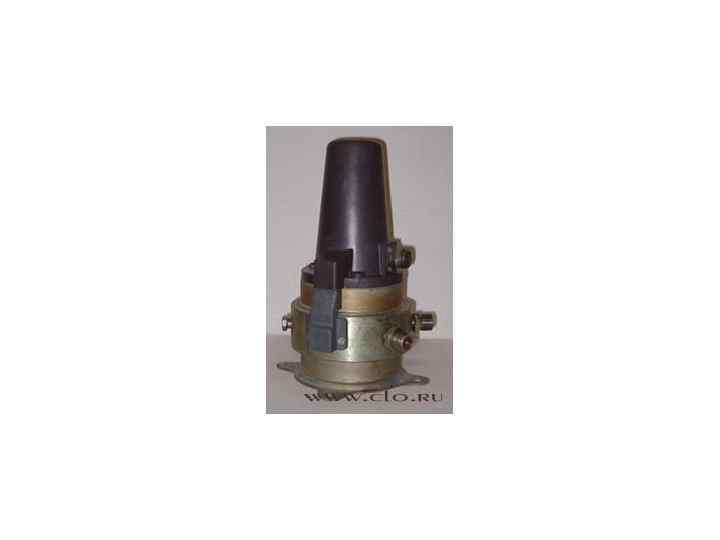

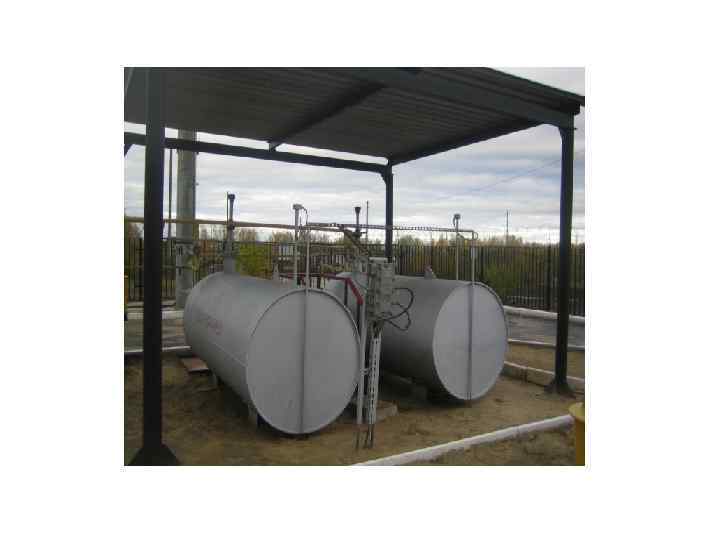

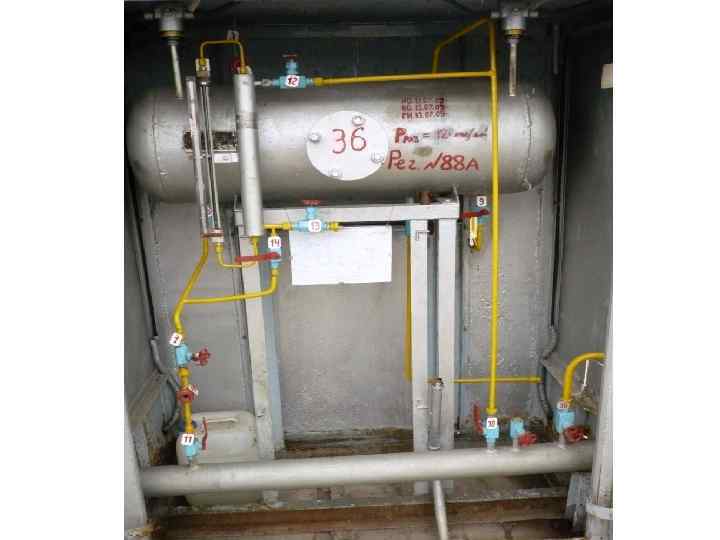

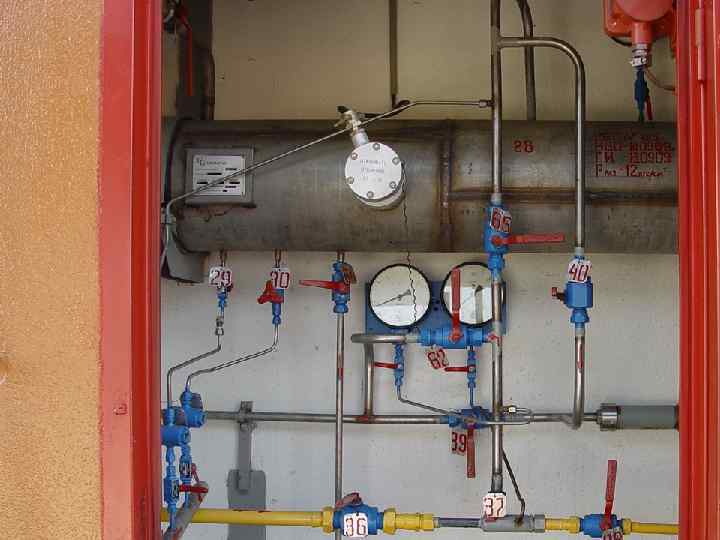

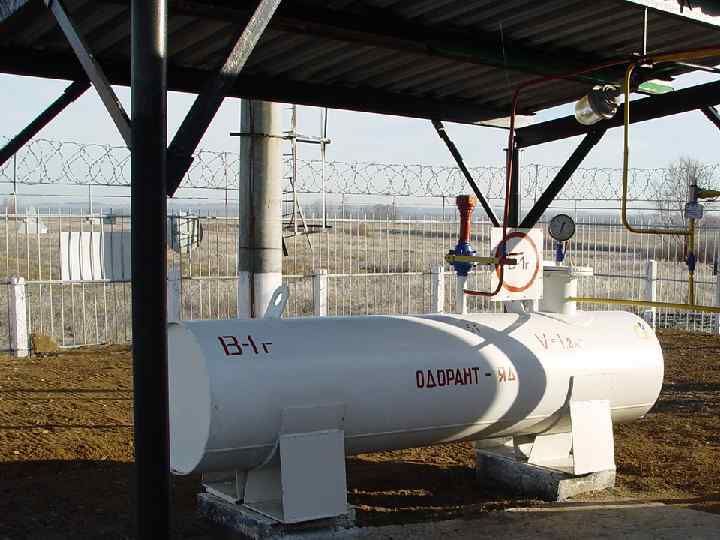

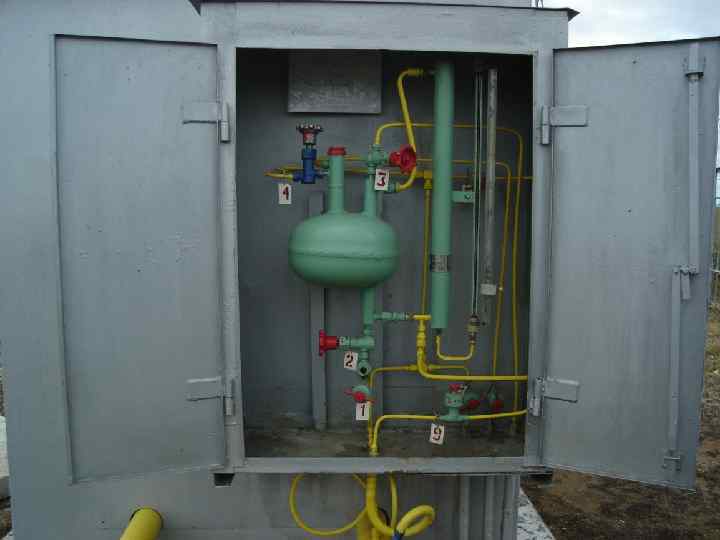

Внешний вид оборудования узлов одоризации

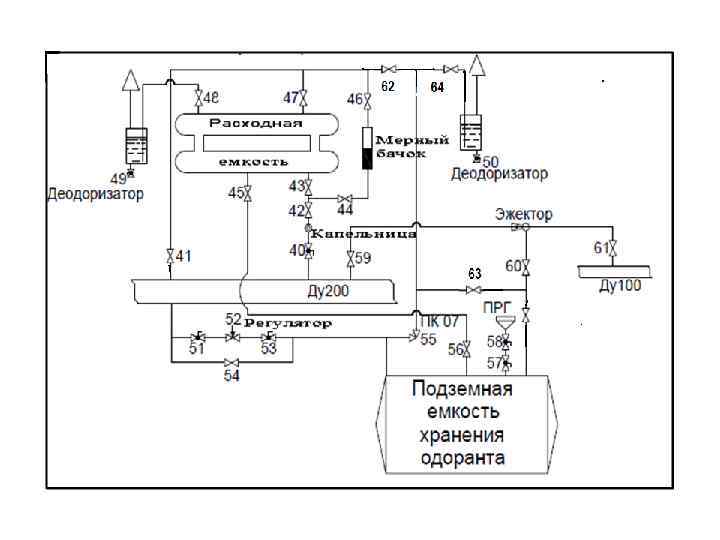

Варианты принципиальных схем узлов одоризации
