Устройство гидроизоляции Технолгог технического департамента ООО Хенкель Баутехник

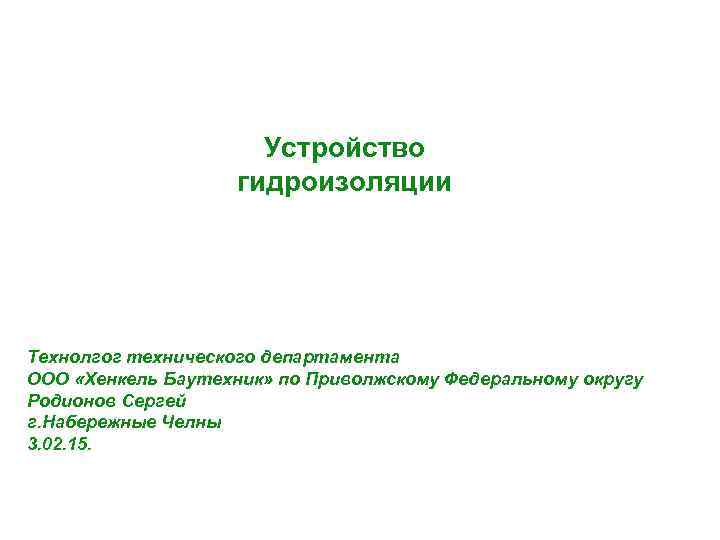

Устройство гидроизоляции Технолгог технического департамента ООО «Хенкель Баутехник» по Приволжскому Федеральному округу Родионов Сергей г. Набережные Челны 3. 02. 15.

Содержание: 1. Информация. 2. Типы гидроизоляции. 3. Жёсткая обмазочная цементная гидроизоляция CERESIT СR 65. 4. Гидроизоляция помещений с повышенным влажностным режимом эксплуатации CERESIT CL 51. 5. Эластичная обмазочная полимерцементная гидроизоляция CERESIT CR 166. 7. Конструктивные решения. ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 2

Информация Типы гидроизоляции Жёсткая обмазочная цементная гидроизоляция CERESIT СR 65 Гидроизоляция помещений с повышенным влажностным режимом эксплуатации CERESIT CL 51 Эластичная обмазочная полимерцементная гидроизоляция CERESIT CR 166 Конструктивные решения ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 3

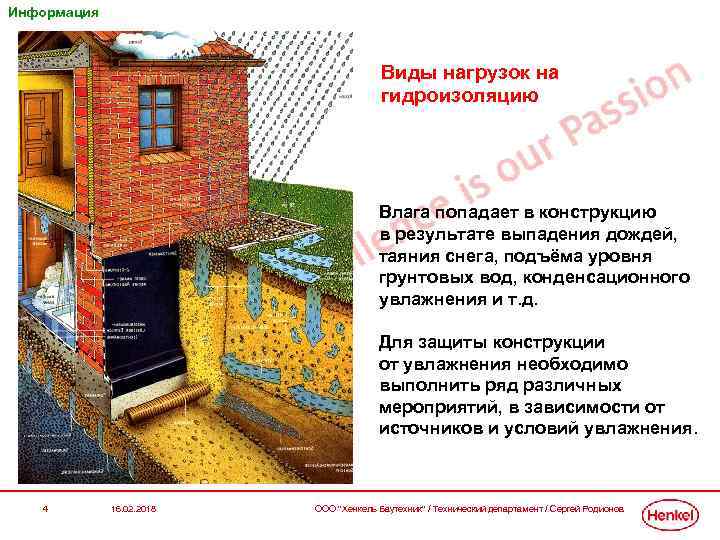

Информация Виды нагрузок на гидроизоляцию Влага попадает в конструкцию в результате выпадения дождей, таяния снега, подъёма уровня грунтовых вод, конденсационного увлажнения и т. д. Для защиты конструкции от увлажнения необходимо выполнить ряд различных мероприятий, в зависимости от источников и условий увлажнения. 4 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

Информация Типы гидроизоляции Жёсткая обмазочная цементная гидроизоляция CERESIT СR 65 Гидроизоляция помещений с повышенным влажностным режимом эксплуатации CERESIT CL 51 Эластичная обмазочная полимерцементная гидроизоляция CERESIT CR 166 Конструктивные решения ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 5

Типы гидроизоляции Битумные и полимерные мембраны Проникающая гидроизоляция Цементная обмазочная гидроизоляция Добавки повышающие водонепроницаемость бетонов ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 6

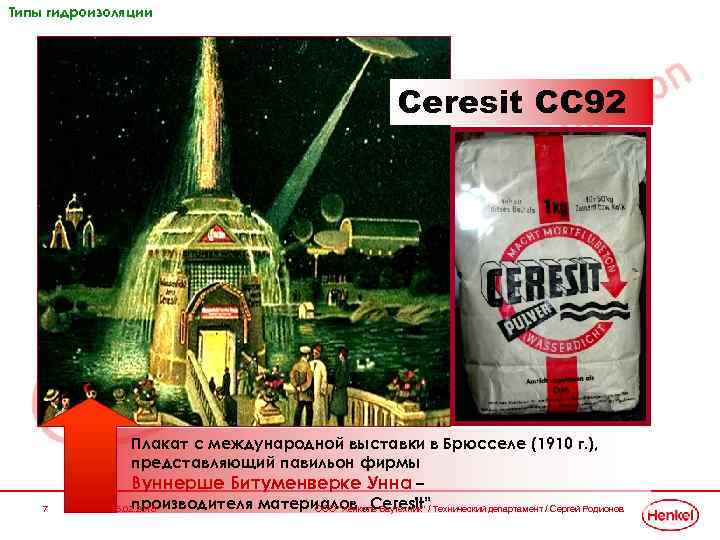

Типы гидроизоляции Ceresit CC 92 7 Плакат с международной выставки в Брюсселе (1910 г. ), представляющий павильон фирмы Вуннерше Битуменверке Унна – производителя материалов „Ceresit” Технический департамент / Сергей Родионов 16. 02. 2018 ООО "Хенкель Баутехник" /

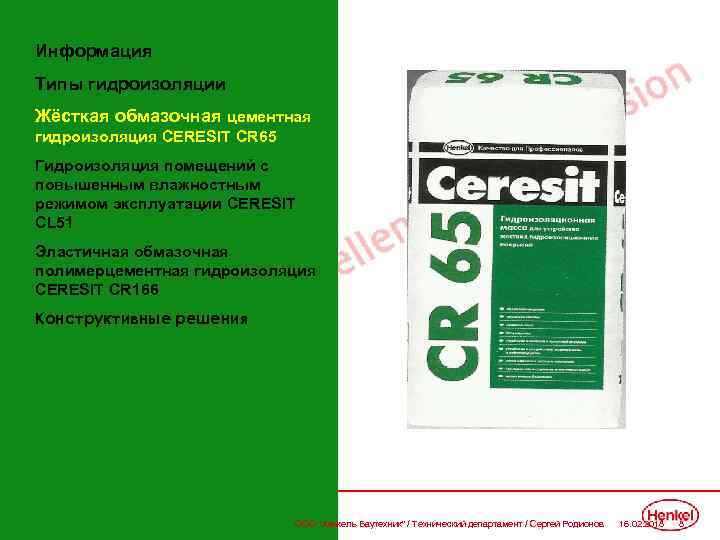

Информация Типы гидроизоляции Жёсткая обмазочная цементная гидроизоляция CERESIT СR 65 Гидроизоляция помещений с повышенным влажностным режимом эксплуатации CERESIT CL 51 Эластичная обмазочная полимерцементная гидроизоляция CERESIT CR 166 Конструктивные решения ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 8

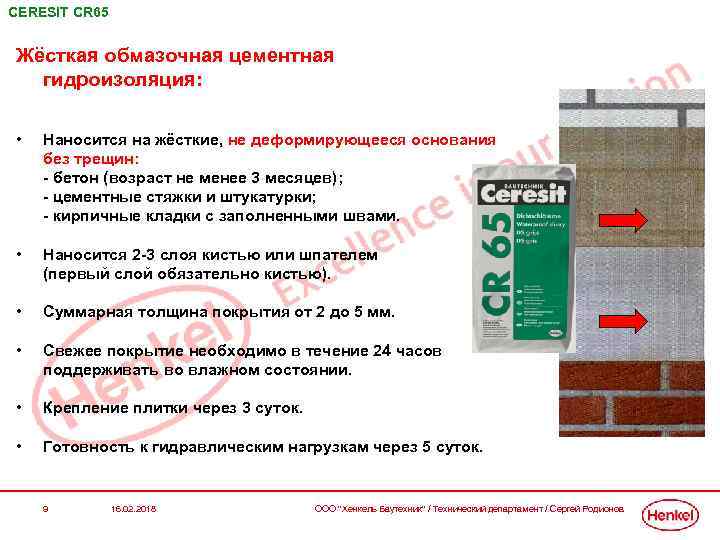

CERESIT СR 65 Жёсткая обмазочная цементная гидроизоляция: • Наносится на жёсткие, не деформирующееся основания без трещин: - бетон (возраст не менее 3 месяцев); - цементные стяжки и штукатурки; - кирпичные кладки с заполненными швами. • Наносится 2 -3 слоя кистью или шпателем (первый слой обязательно кистью). • Суммарная толщина покрытия от 2 до 5 мм. • Свежее покрытие необходимо в течение 24 часов поддерживать во влажном состоянии. • Крепление плитки через 3 суток. • Готовность к гидравлическим нагрузкам через 5 суток. 9 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

CERESIT СR 65 Жёсткая обмазочная цементная гидроизоляция: • сухая цементная смесь, однокомпонентная, затворяется водой. • содержит модификаторы и гидрофобизаторы. • удобна в работе, легко наносится. • на полученное покрытие можно наносить другие минеральные и битумные продукты, при этом обеспечивается высокая адгезия наносимых материалов к гидроизоляционному слою • паропроницаема • может контактировать с питьевой водой 10 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

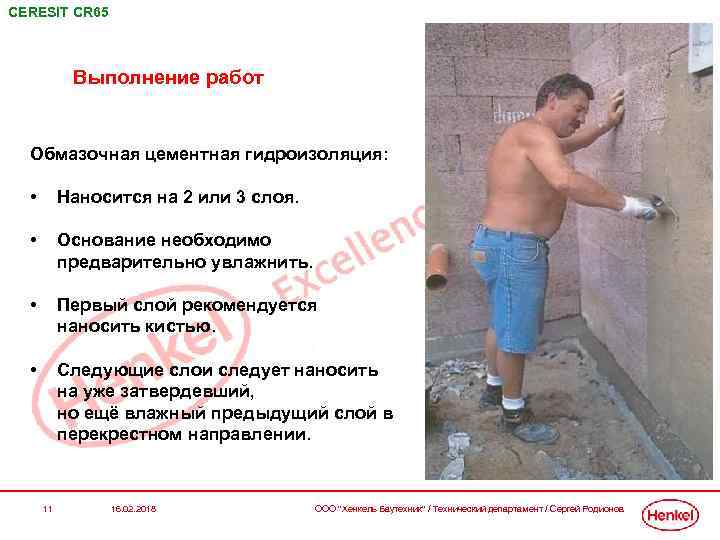

CERESIT СR 65 Выполнение работ Обмазочная цементная гидроизоляция: • Наносится на 2 или 3 слоя. • Основание необходимо предварительно увлажнить. • Первый слой рекомендуется наносить кистью. • Следующие слои следует наносить на уже затвердевший, но ещё влажный предыдущий слой в перекрестном направлении. 11 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

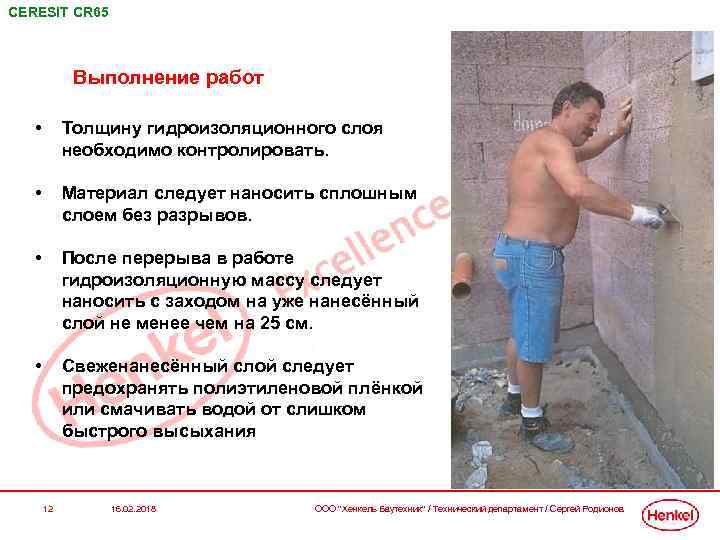

CERESIT СR 65 Выполнение работ • Толщину гидроизоляционного слоя необходимо контролировать. • Материал следует наносить сплошным слоем без разрывов. • После перерыва в работе гидроизоляционную массу следует наносить с заходом на уже нанесённый слой не менее чем на 25 см. • Свеженанесённый слой следует предохранять полиэтиленовой плёнкой или смачивать водой от слишком быстрого высыхания 12 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

CERESIT СR 65 Порядок работ: - удалить всю старую штукатурку - удалить все гвозди/штыри - расшить все дефекты поверхности - заглубить и зачистить участки вокруг арматуры - заполнить все дефекты (СХ 5) - блокировать протечки (СХ 5/СХ 1) - сформировать фаску-угловой (или радиусный) шов между полом и стеной (СС 81+CN 83) - смочить всю гидроизолируемую поверхность водой (но без луж) - на мокрую поверхность CR 65 (2 прохода); на места протечек – 3 прохода - выполнить защитное покрытие ПОДВАЛЫ

CERESIT СR 65 Вспомогательные материалы Скоростные и водоостанавливающие безусадочные цементы -Начало схватывания = 4 мин -Начало схватывания = 50 сек -Для внутренних и наружных работ -Высокая адгезия к бетонным и металлическим поверхностям -Используется для ликвидации водяных течей -Для всех типов срочных ремонтных работ -Прочность через 6 час= не менее 12 МПа - 2 и 25 кг. - пластичная 1 : 3 - текуче-пластичная 1 : 2 -Для внутренних и наружных работ -Высокая адгезия к бетонным и металлическим поверхностям -Используется для ликвидации водяных течей и заделывания дефектов в водопроводных трубах -Для всех типов срочных ремонтных работ -Прочность через 6 час= не менее 12 МПа - 6 кг - 1 воды : 3 части СХ 1 14 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

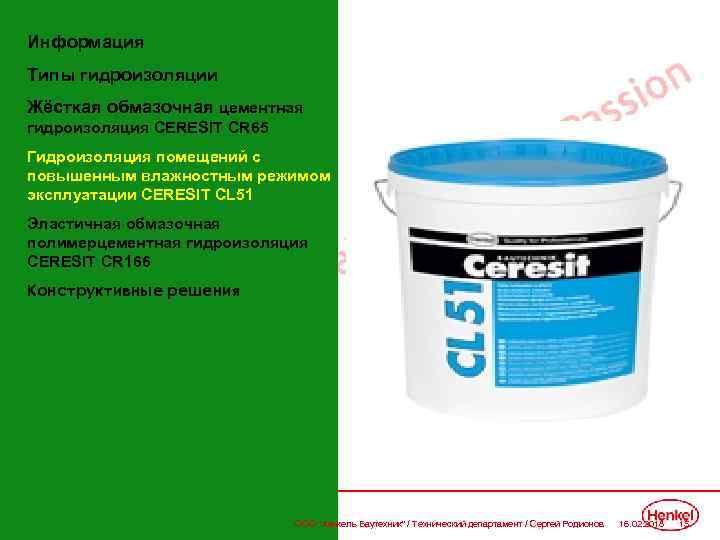

Информация Типы гидроизоляции Жёсткая обмазочная цементная гидроизоляция CERESIT СR 65 Гидроизоляция помещений с повышенным влажностным режимом эксплуатации CERESIT CL 51 Эластичная обмазочная полимерцементная гидроизоляция CERESIT CR 166 Конструктивные решения ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 15

Ceresit СL 51 Эластичная гидроизоляционная мастика под плиточные облицовки. - Однокомпанентная масса - Готова к применению - Перекрывает трещины до 0, 75 мм - Только для внутренних работ - В помещениях с периодическим увлажнением - Перед применением перемешать - Ведра 5 и 15 кг. 16 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

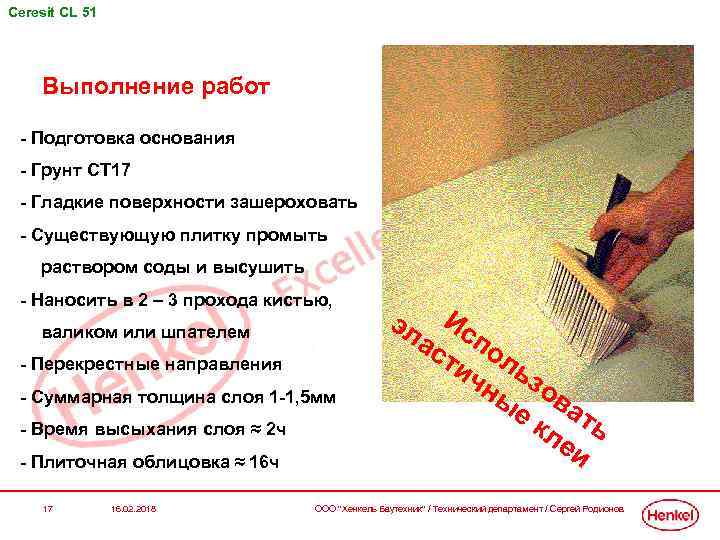

Ceresit СL 51 Выполнение работ - Подготовка основания - Грунт СТ 17 - Гладкие поверхности зашероховать - Существующую плитку промыть раствором соды и высушить - Наносить в 2 – 3 прохода кистью, валиком или шпателем - Перекрестные направления - Суммарная толщина слоя 1 -1, 5 мм - Время высыхания слоя ≈ 2 ч - Плиточная облицовка ≈ 16 ч 17 16. 02. 2018 эл Ис ас по ти ль чн зо ы ва ек т ле ь и ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

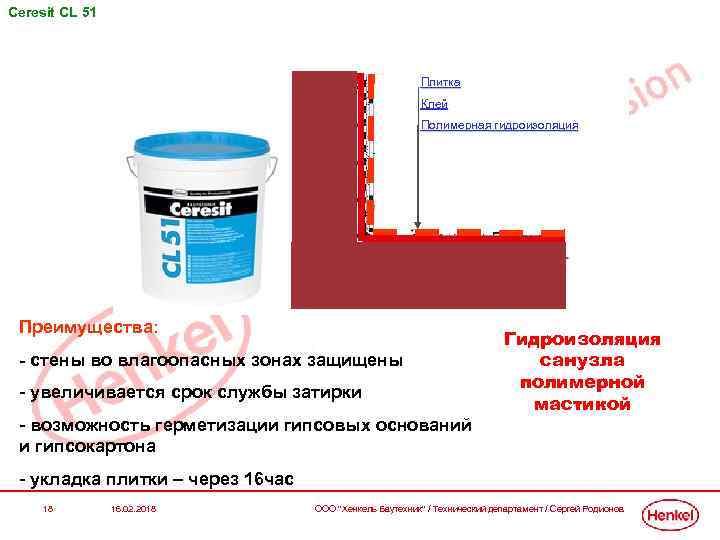

Ceresit СL 51 Плитка Клей Полимерная гидроизоляция Преимущества: - стены во влагоопасных зонах защищены - увеличивается срок службы затирки - возможность герметизации гипсовых оснований и гипсокартона Гидроизоляция санузла полимерной мастикой - укладка плитки – через 16 час 18 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

Ceresit СL 51 Зоны увлажнения мин 20 см мин 50 см мин 20 см м ин 50 см мин 50 см 10… 20 см 19 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

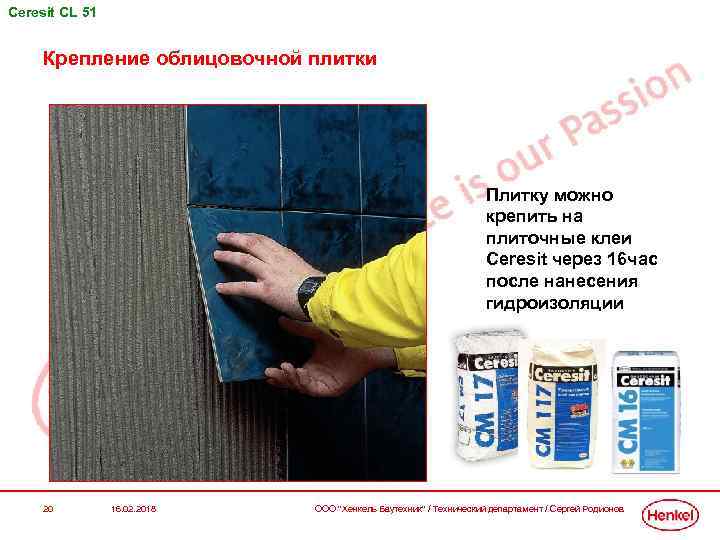

Ceresit СL 51 Крепление облицовочной плитки Плитку можно крепить на плиточные клеи Ceresit через 16 час после нанесения гидроизоляции 20 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

Информация Типы гидроизоляции Жёсткая обмазочная цементная гидроизоляция CERESIT СR 65 Гидроизоляция помещений с повышенным влажностным режимом эксплуатации CERESIT CL 51 Эластичная обмазочная полимерцементная гидроизоляция CERESIT CR 166 Конструктивные решения ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 21

CERESIT CR 166 Эластичная обмазочная полимерцементная гидроизоляция: • Двухкомпонентная – мешок с сухой смесью + канистра с жидким эластификатором. • Применяется при всех видах водных нагрузок – от грунтовой влаги до воды под давлением. • На полученное покрытие можно наносить другие минеральные и битумные продукты, при этом обеспечивается высокая адгезия наносимых материалов к гидроизоляционному слою. • Перекрывает трещины в основании раскрытием до 0, 75 мм • Имеет ограниченную паропроницаемость • Гидроизоляция для бассейнов • Высокая химостойкость 22 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

CERESIT CR 166 Эластичная обмазочная полимерцементная гидроизоляция: • Основания: - бетон и железобетон (возраст не менее 28 дней); - цементные стяжки и штукатурки; - кирпичные кладки с заполненными швами. • Наносится 2 -3 слоя кистью. • Перед нанесением основание увлажнить до насыщения не допуская луж • Работа на прижим 23 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

CERESIT CR 166 Цементная обмазочная гидроизоляция (сравнение свойств): Характеристики материала CR 65 CR 166 жёсткая эластичная 2 -5 мм 2 -3 мм нет 0, 75 мм – ≥ 18% Водонепроницаемость > 0, 4 МПа > 0, 6 МПа Адгезия к бетону > 0, 6 Мпа > 0, 8 МПа Готовность к отделке 3 суток Расход материала 3 -8 кг/м 2 3 -5 кг/м 2 Вид гидроизоляции Толщина слоя Перекрытие трещин Относительное удлинение при разрыве 24 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

Цементная обмазочная гидроизоляция (сравнение свойств): Свойства CR 65 CR 166 Позитивное давление до 25 м до 50 м Негативное давление До 5 м - Совместимость с лентой CL 152 – да Стойкость к УФ-излучению + + Морозостойкость + + 5, 5 -13, 0 4, 5 -13, 5 до + 70°C до + 210°C 0, 089 0, 00426 Химическая стойкость (p. H) Теплостойкость Паропроницаемость, µ мг/(м ч Па) 25 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

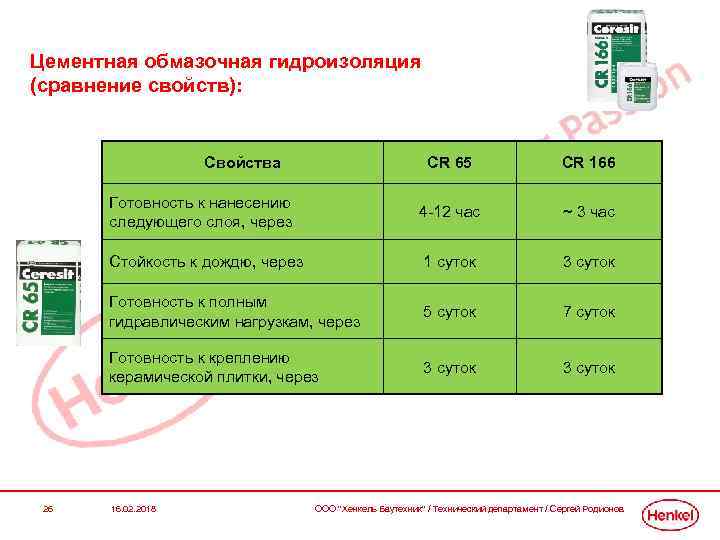

Цементная обмазочная гидроизоляция (сравнение свойств): Свойства CR 166 Готовность к нанесению следующего слоя, через 4 -12 час ~ 3 час Стойкость к дождю, через 1 суток 3 суток Готовность к полным гидравлическим нагрузкам, через 5 суток 7 суток Готовность к креплению керамической плитки, через 26 CR 65 3 суток 16. 02. 2018 ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов

Информация Типы гидроизоляции Жёсткая обмазочная цементная гидроизоляция CERESIT СR 65 Гидроизоляция помещений с повышенным влажностным режимом эксплуатации CERESIT CL 51 Эластичная обмазочная полимерцементная гидроизоляция CERESIT CR 166 Конструктивные решения ООО "Хенкель Баутехник" / Технический департамент / Сергей Родионов 16. 02. 2018 27

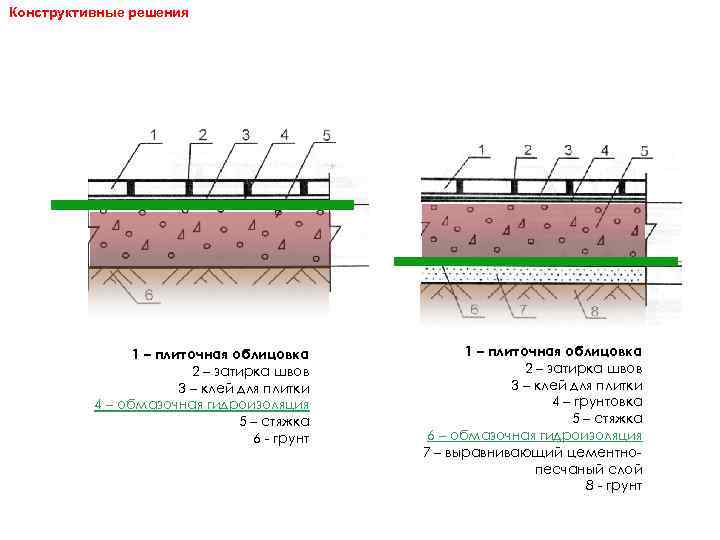

Конструктивные решения 1 – плиточная облицовка 2 – затирка швов 3 – клей для плитки 4 – обмазочная гидроизоляция 5 – стяжка 6 - грунт 1 – плиточная облицовка 2 – затирка швов 3 – клей для плитки 4 – грунтовка 5 – стяжка 6 – обмазочная гидроизоляция 7 – выравнивающий цементнопесчаный слой 8 - грунт

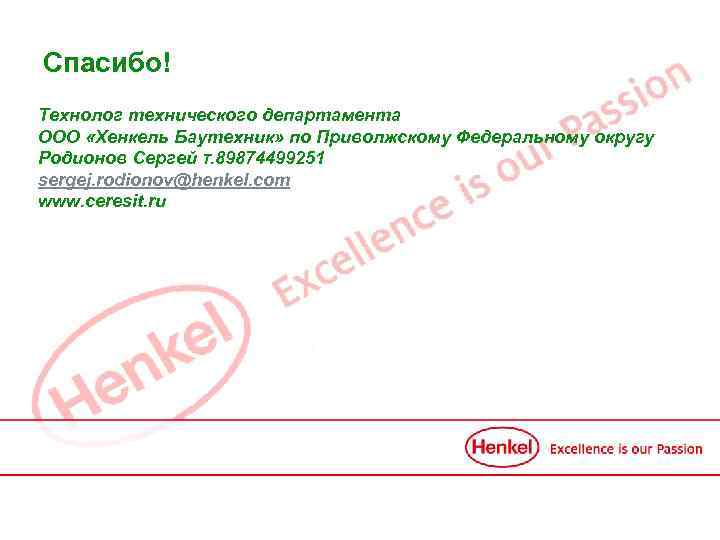

Спасибо! Технолог технического департамента ООО «Хенкель Баутехник» по Приволжскому Федеральному округу Родионов Сергей T. 89874499251 sergej. rodionov@henkel. com www. ceresit. ru
