Устройство ЭВМ

1. Компьютер - это машина , которая принимает, обрабатывает, хранит и выдает информацию, выполняя команды человека. Для работы с информацией на компьютере необходимы три составляющие: 1. Аппаратное обеспечение (Hardware) 2. Программное обеспечение (Software) 3. Знания, умения, навыки.

• Современный персональный компьютер может быть настольным, портативным или карманным, при этом его устройство может быть отображено с помощью упрощенной функциональной схемы.

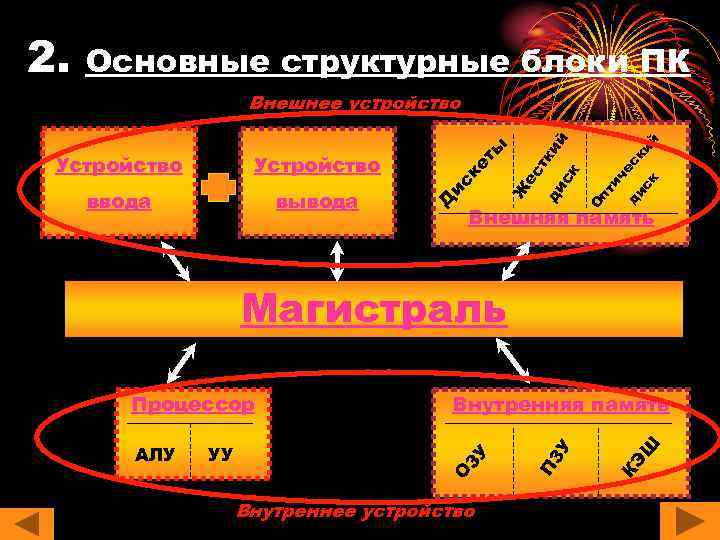

2. Основные структурные блоки ПК й ки ск ес ди ич пт О ди ес Ж ск тк и ты вывода ис ввода ке Устройство Д Устройство й Внешнее устройство Внешняя память Магистраль Внутреннее устройство Ш КЭ ЗУ П УУ О АЛУ Внутренняя память ЗУ Процессор

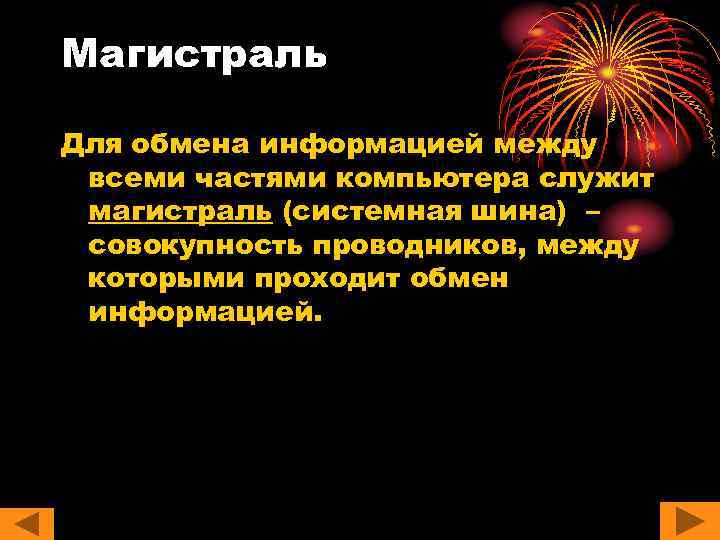

Магистраль Для обмена информацией между всеми частями компьютера служит магистраль (системная шина) – совокупность проводников, между которыми проходит обмен информацией.

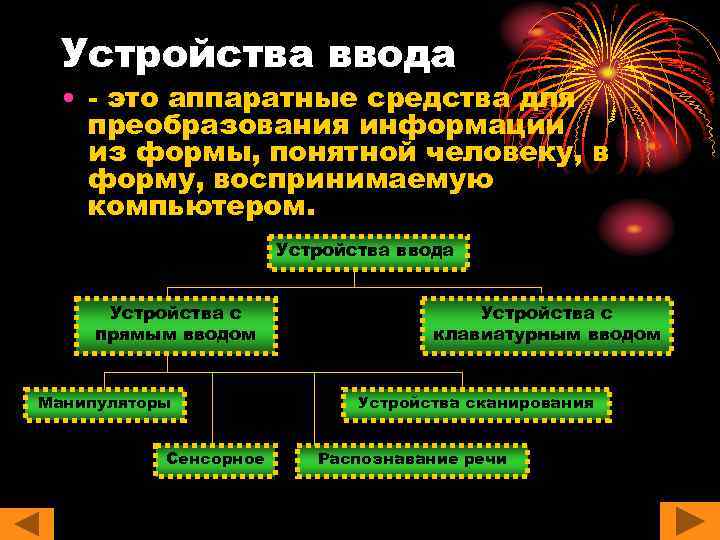

Устройства ввода • - это аппаратные средства для преобразования информации из формы, понятной человеку, в форму, воспринимаемую компьютером. Устройства ввода Устройства с прямым вводом Манипуляторы Сенсорное Устройства с клавиатурным вводом Устройства сканирования Распознавание речи

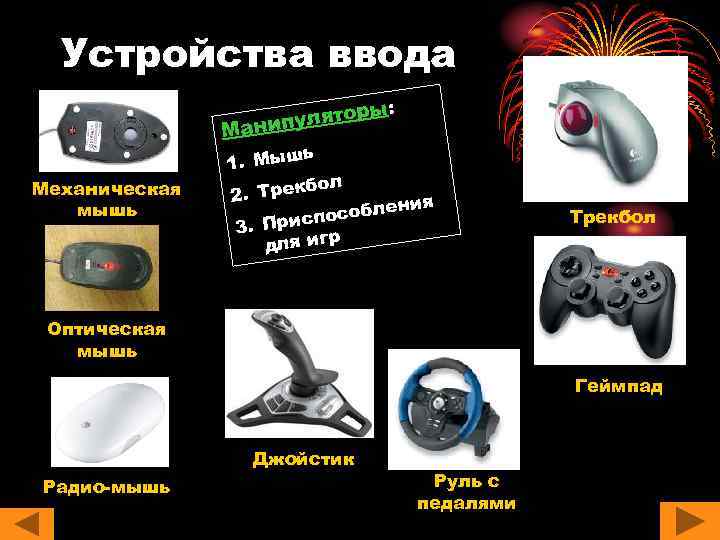

Устройства ввода ы: улятор Манип Механическая мышь ь 1. Мыш бол 2. Трек ия соблен спо 3. При р для иг Трекбол Оптическая мышь Геймпад Джойстик Радио-мышь Руль с педалями

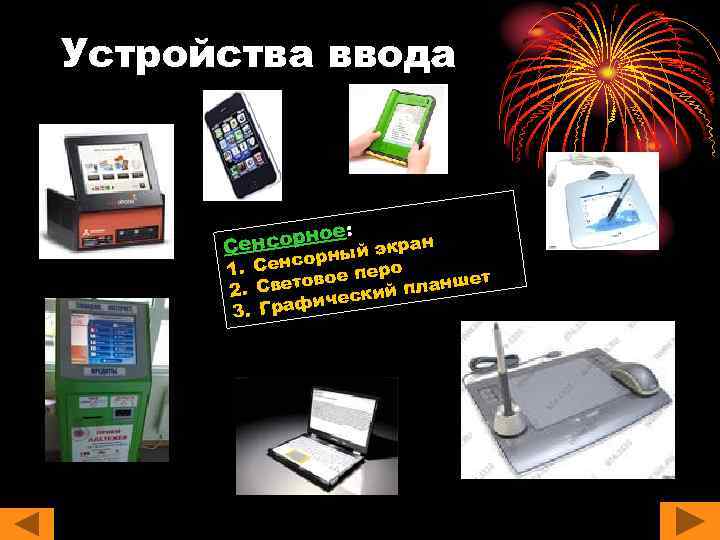

Устройства ввода ое: енсорн ный экран С р о 1. Сенс ое перо ет в. Свето еский планш 2 ич 3. Граф

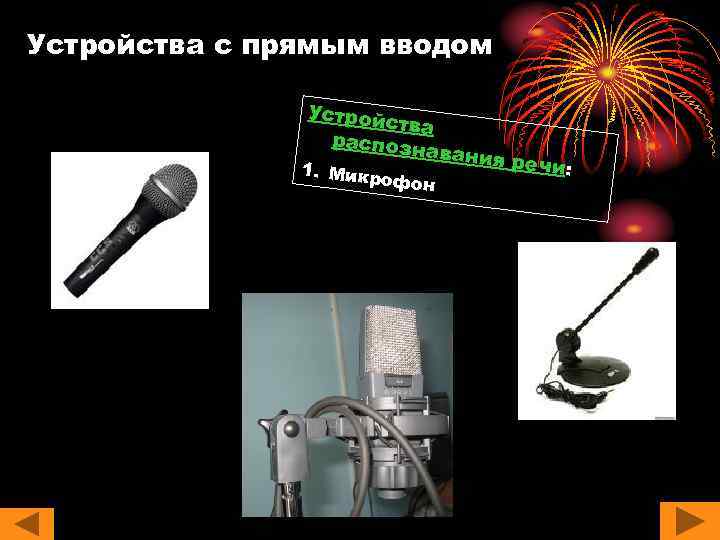

Устройства с прямым вводом Устройс тва распозн а 1. Микр офон вания р ечи:

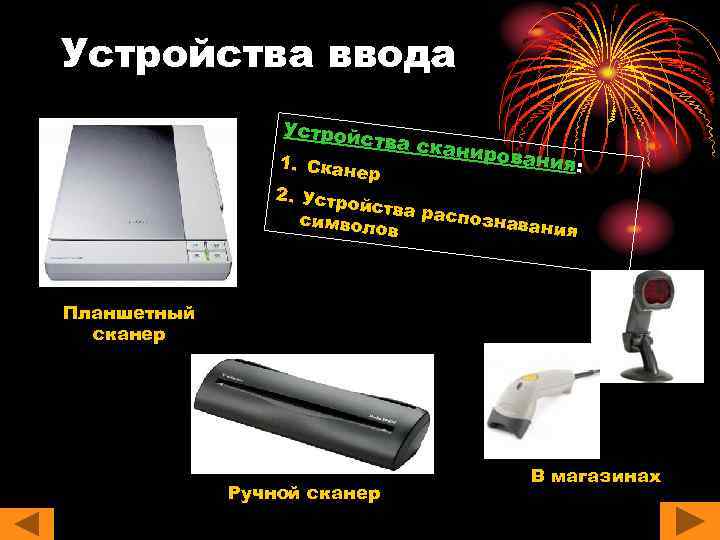

Устройства ввода Устройс тва ска нирован ия: 1. Ск анер 2. Устро йства р аспозна символ вания ов Планшетный сканер Ручной сканер В магазинах

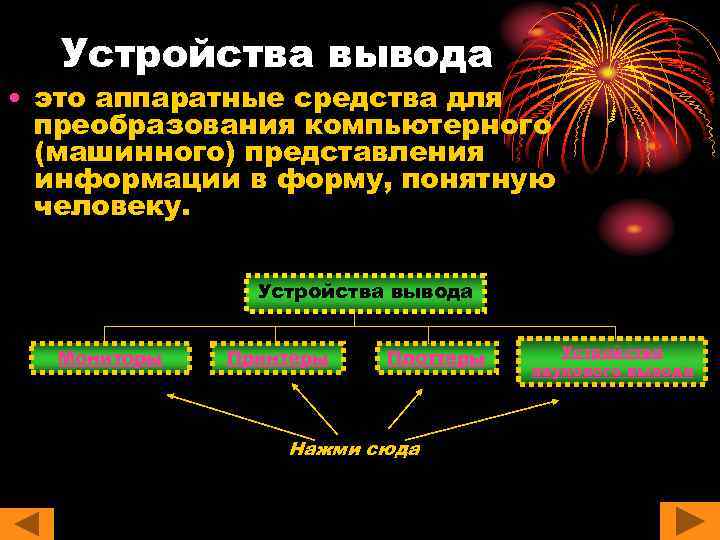

Устройства вывода • это аппаратные средства для преобразования компьютерного (машинного) представления информации в форму, понятную человеку. Устройства вывода Мониторы Принтеры Плоттеры Нажми сюда Устройства звукового вывода

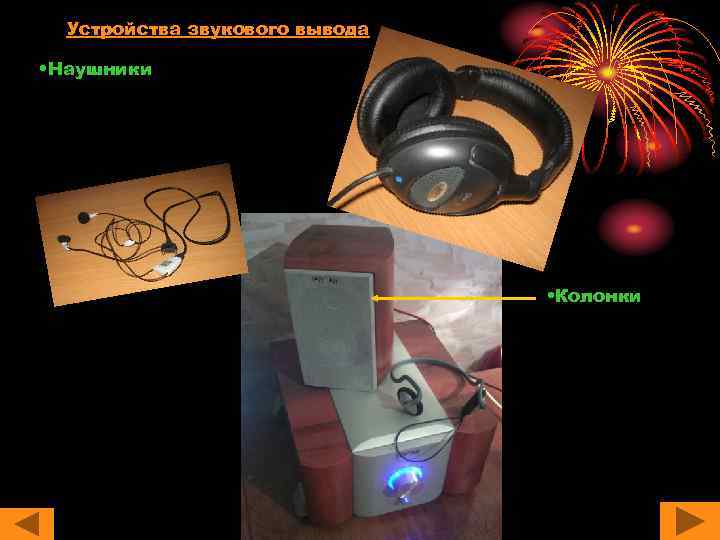

Устройства звукового вывода • Наушники • Колонки

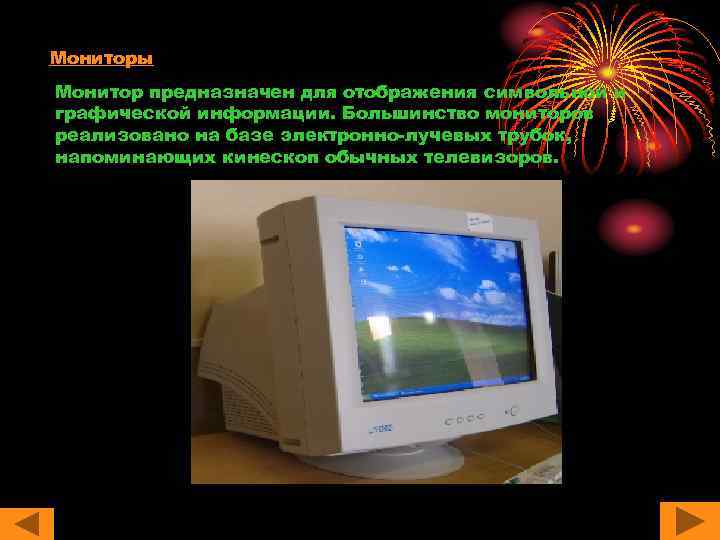

Мониторы Монитор предназначен для отображения символьной и графической информации. Большинство мониторов реализовано на базе электронно-лучевых трубок, напоминающих кинескоп обычных телевизоров.

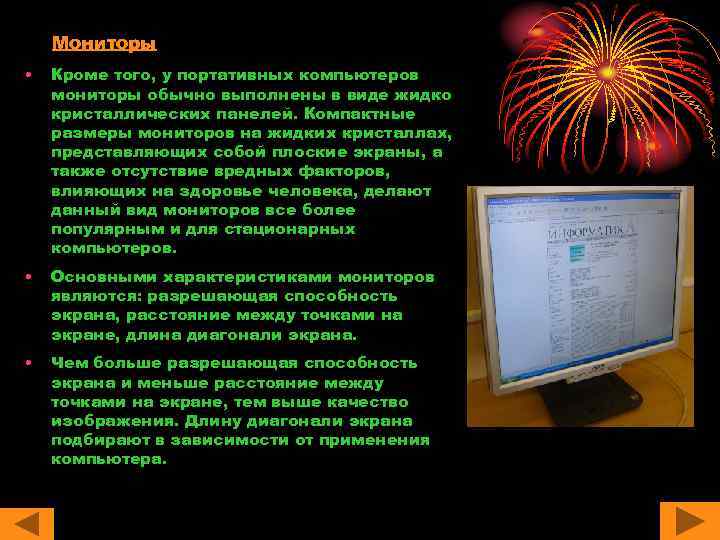

Мониторы • Кроме того, у портативных компьютеров мониторы обычно выполнены в виде жидко кристаллических панелей. Компактные размеры мониторов на жидких кристаллах, представляющих собой плоские экраны, а также отсутствие вредных факторов, влияющих на здоровье человека, делают данный вид мониторов все более популярным и для стационарных компьютеров. • Основными характеристиками мониторов являются: разрешающая способность экрана, расстояние между точками на экране, длина диагонали экрана. • Чем больше разрешающая способность экрана и меньше расстояние между точками на экране, тем выше качество изображения. Длину диагонали экрана подбирают в зависимости от применения компьютера.

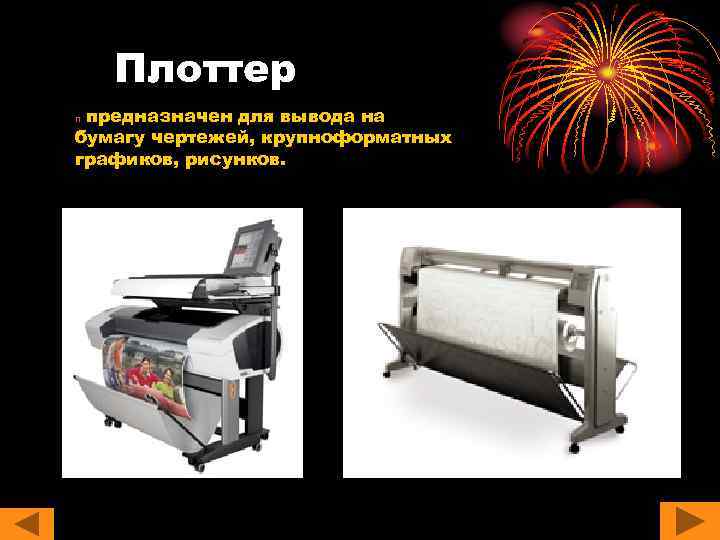

Плоттер предназначен для вывода на бумагу чертежей, крупноформатных графиков, рисунков. n

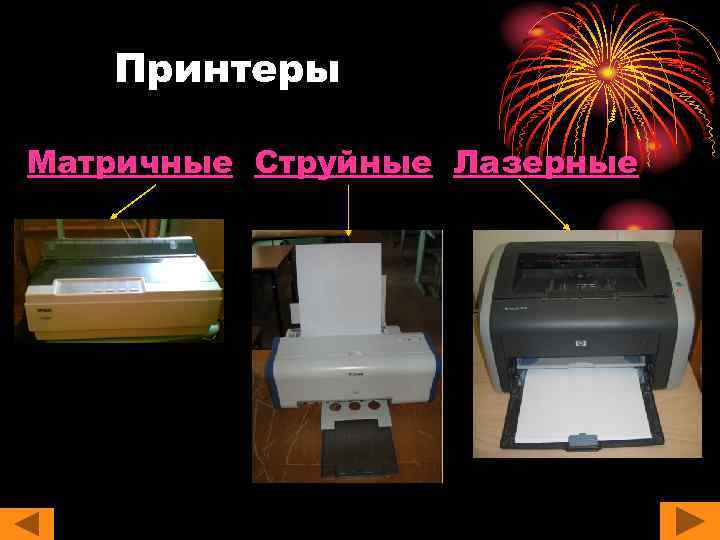

Принтеры Матричные Струйные Лазерные

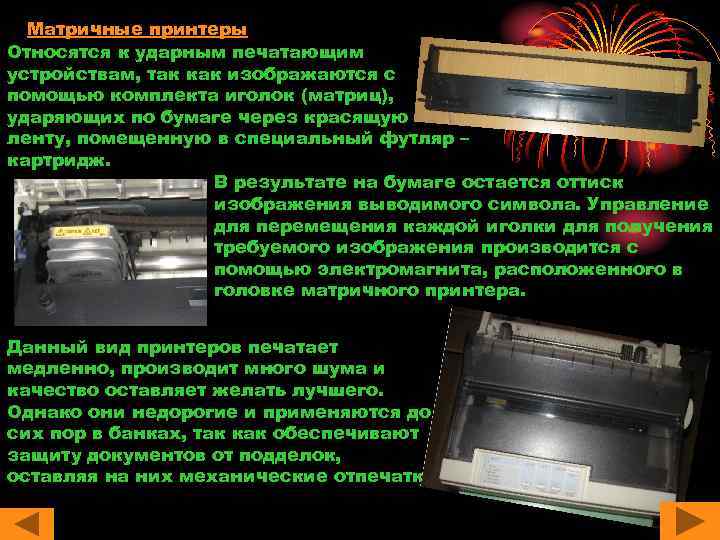

Матричные принтеры Относятся к ударным печатающим устройствам, так как изображаются с помощью комплекта иголок (матриц), ударяющих по бумаге через красящую ленту, помещенную в специальный футляр – картридж. В результате на бумаге остается оттиск изображения выводимого символа. Управление для перемещения каждой иголки для получения требуемого изображения производится с помощью электромагнита, расположенного в головке матричного принтера. Данный вид принтеров печатает медленно, производит много шума и качество оставляет желать лучшего. Однако они недорогие и применяются до сих пор в банках, так как обеспечивают защиту документов от подделок, оставляя на них механические отпечатки.

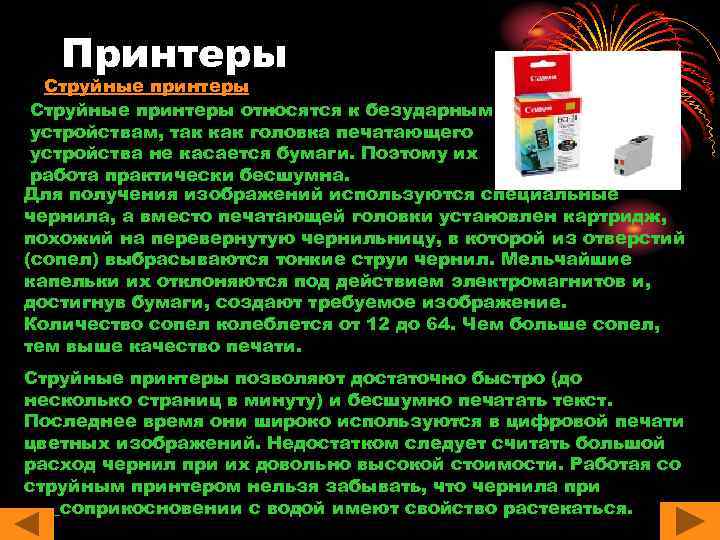

Принтеры Струйные принтеры относятся к безударным устройствам, так как головка печатающего устройства не касается бумаги. Поэтому их работа практически бесшумна. Для получения изображений используются специальные чернила, а вместо печатающей головки установлен картридж, похожий на перевернутую чернильницу, в которой из отверстий (сопел) выбрасываются тонкие струи чернил. Мельчайшие капельки их отклоняются под действием электромагнитов и, достигнув бумаги, создают требуемое изображение. Количество сопел колеблется от 12 до 64. Чем больше сопел, тем выше качество печати. Струйные принтеры позволяют достаточно быстро (до несколько страниц в минуту) и бесшумно печатать текст. Последнее время они широко используются в цифровой печати цветных изображений. Недостатком следует считать большой расход чернил при их довольно высокой стоимости. Работая со струйным принтером нельзя забывать, что чернила при ____соприкосновении с водой имеют свойство растекаться.

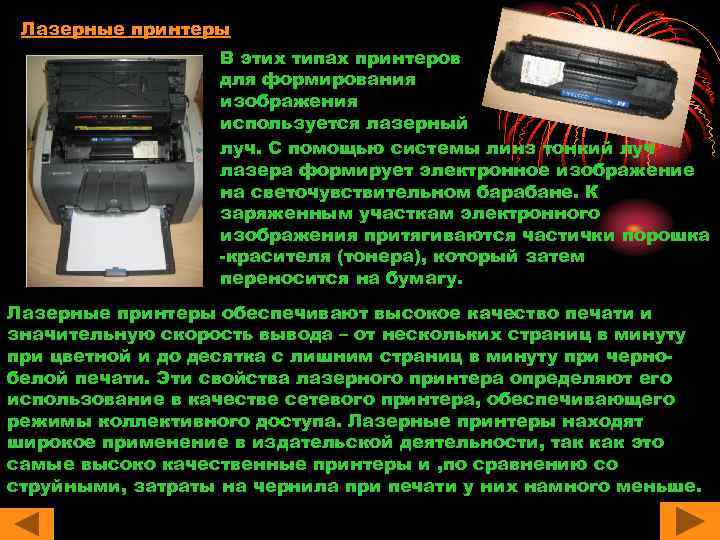

Лазерные принтеры В этих типах принтеров для формирования изображения используется лазерный луч. С помощью системы линз тонкий луч лазера формирует электронное изображение на светочувствительном барабане. К заряженным участкам электронного изображения притягиваются частички порошка -красителя (тонера), который затем переносится на бумагу. Лазерные принтеры обеспечивают высокое качество печати и значительную скорость вывода – от нескольких страниц в минуту при цветной и до десятка с лишним страниц в минуту при чернобелой печати. Эти свойства лазерного принтера определяют его использование в качестве сетевого принтера, обеспечивающего режимы коллективного доступа. Лазерные принтеры находят широкое применение в издательской деятельности, так как это самые высоко качественные принтеры и , по сравнению со струйными, затраты на чернила при печати у них намного меньше.

Устройства вводавывода • Дисковод • Модем • Устройства внешней памяти • Сотовый телефон • Факс( сканер + модем + принтер)

Процессор – это устройство, обеспечивающее преобразование информации и управление другими устройствами компьютера. Современный процессор представляет собой микросхему или чип, выполненную миниатюрной кремниевой пластине – кристалле. Поэтому его принято назвать микропроцессором. В современных компьютерах весьма распространенной являются микропроцессоры Intel, более известны по их товарной марке Pentium.

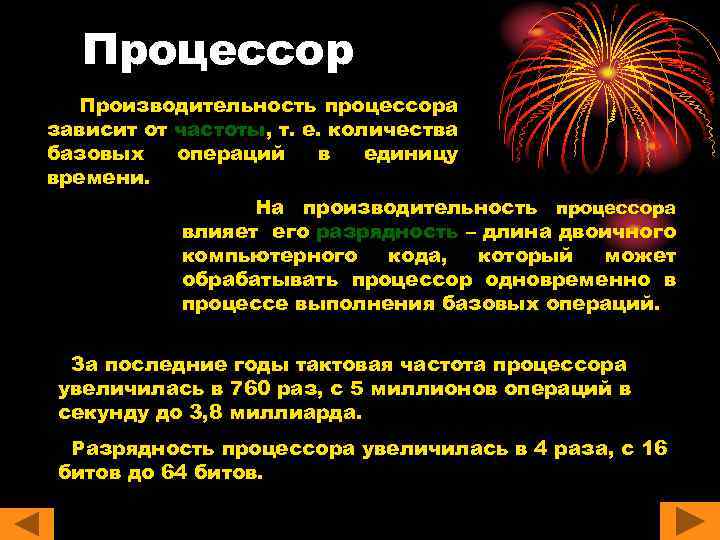

Процессор Производительность процессора зависит от частоты, т. е. количества базовых операций в единицу времени. На производительность процессора влияет его разрядность – длина двоичного компьютерного кода, который может обрабатывать процессор одновременно в процессе выполнения базовых операций. За последние годы тактовая частота процессора увеличилась в 760 раз, с 5 миллионов операций в секунду до 3, 8 миллиарда. Разрядность процессора увеличилась в 4 раза, с 16 битов до 64 битов.

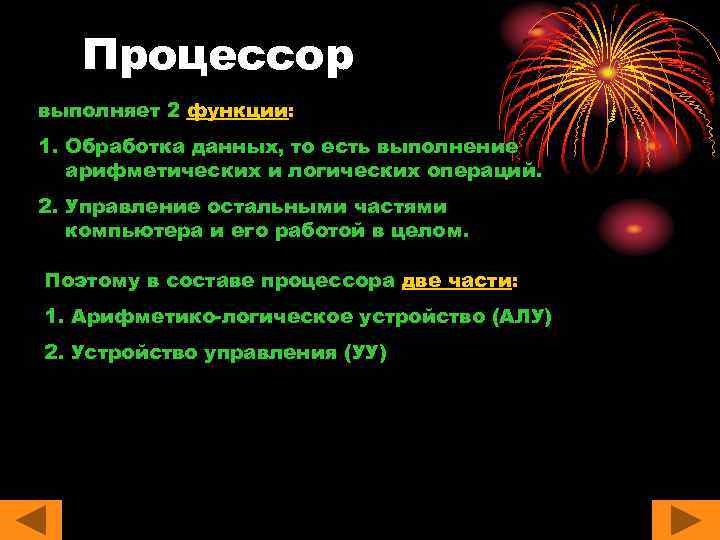

Процессор выполняет 2 функции: 1. Обработка данных, то есть выполнение арифметических и логических операций. 2. Управление остальными частями компьютера и его работой в целом. Поэтому в составе процессора две части: 1. Арифметико-логическое устройство (АЛУ) 2. Устройство управления (УУ)

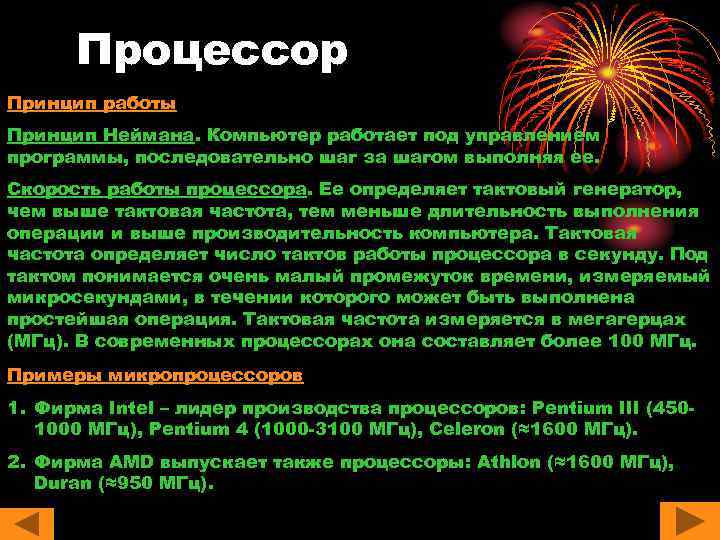

Процессор Принцип работы Принцип Неймана. Компьютер работает под управлением программы, последовательно шаг за шагом выполняя ее. Скорость работы процессора. Ее определяет тактовый генератор, чем выше тактовая частота, тем меньше длительность выполнения операции и выше производительность компьютера. Тактовая частота определяет число тактов работы процессора в секунду. Под тактом понимается очень малый промежуток времени, измеряемый микросекундами, в течении которого может быть выполнена простейшая операция. Тактовая частота измеряется в мегагерцах (МГц). В современных процессорах она составляет более 100 МГц. Примеры микропроцессоров 1. Фирма Intel – лидер производства процессоров: Pentium III (4501000 МГц), Pentium 4 (1000 -3100 МГц), Celeron (≈1600 МГц). 2. Фирма AMD выпускает также процессоры: Athlon (≈1600 МГц), Duran (≈950 МГц).

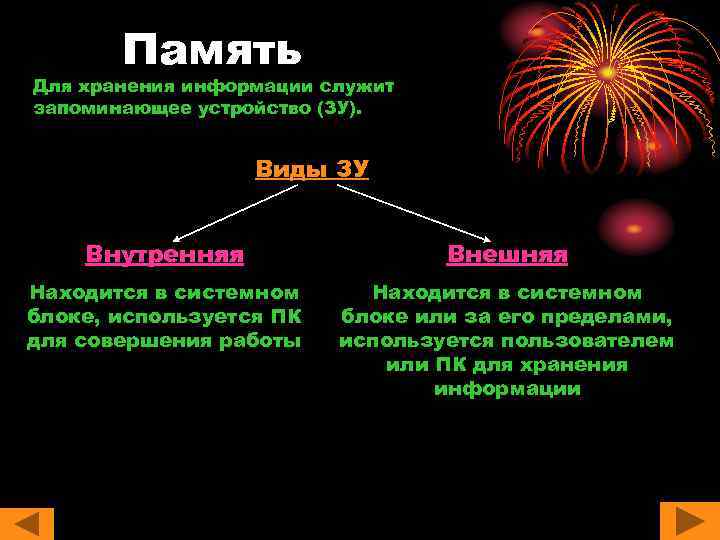

Память Для хранения информации служит запоминающее устройство (ЗУ). Виды ЗУ Внутренняя Внешняя Находится в системном блоке, используется ПК для совершения работы Находится в системном блоке или за его пределами, используется пользователем или ПК для хранения информации

Память Внутренняя память Оперативная Постоянная ОЗУ CASH ПЗУ В ОЗУ попадает информация от пользователей. Там хранится программа, текст, с которыми мы работаем в данный момент, но при выключении компьютера ОЗУ стирается. КЭШ В ПЗУ хранятся сведения, необходимые постоянно, надолго. Ничего в ПЗУ мы записать не можем. Это записывается 1 раз и на заводе. Сверхбыстрый посредник между ОЗУ и процессором.

Память Внешняя память Дискеты (А: ) Жесткий диск (С: ) Флеш. карты (F: ) Оптические диски (D/E: )
