Устройство доменной печи Выполнила Горячева Т Е Проверила

“Устройство доменной печи” Выполнила: Горячева Т. Е. Проверила: Горшкова Т. А. 2013 год

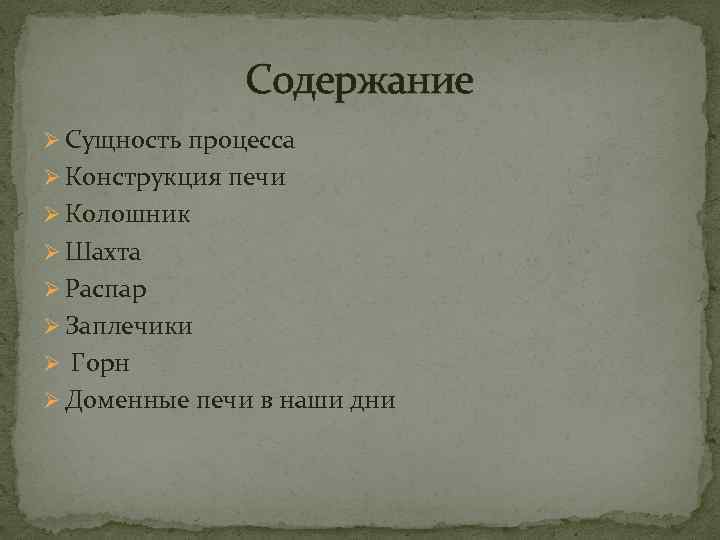

Содержание Ø Сущность процесса Ø Конструкция печи Ø Колошник Ø Шахта Ø Распар Ø Заплечики Ø Горн Ø Доменные печи в наши дни

Сущность процесса Чугун выплавляют в доменных печах, представляющих собой шахтную печь. Сущность процесса получения чугуна в доменных печах заключается в восстановлении оксидов железа, входящих в состав руды, газообразными (СO, Н 2) и твердым (С) восстановителями, образующимися при сгорании топлива в печи.

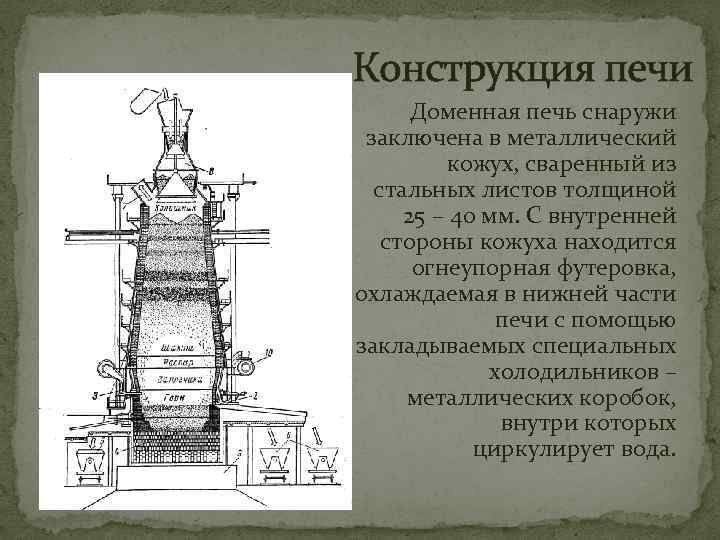

Конструкция печи Доменная печь снаружи заключена в металлический кожух, сваренный из стальных листов толщиной 25 – 40 мм. С внутренней стороны кожуха находится огнеупорная футеровка, охлаждаемая в нижней части печи с помощью закладываемых специальных холодильников – металлических коробок, внутри которых циркулирует вода.

Колошник Это верхняя часть доменной печи, через которую осуществляется загрузка шихтовых материалов и отвод доменного или колошникового газа. Основной частью колошникового устройства является засыпной аппарат. На большинстве доменных печей установлены двухконусные загрузочные устройства.

Шахта Профиль шахты, представляющий собой усеченный конус, расширяющийся к низу, обеспечивает равномерное опускание и разрыхление шихтовых материалов. Значительная высота шахты позволяет осуществлять тепловую и химическую обработку материалов поднимающимися горячими газами.

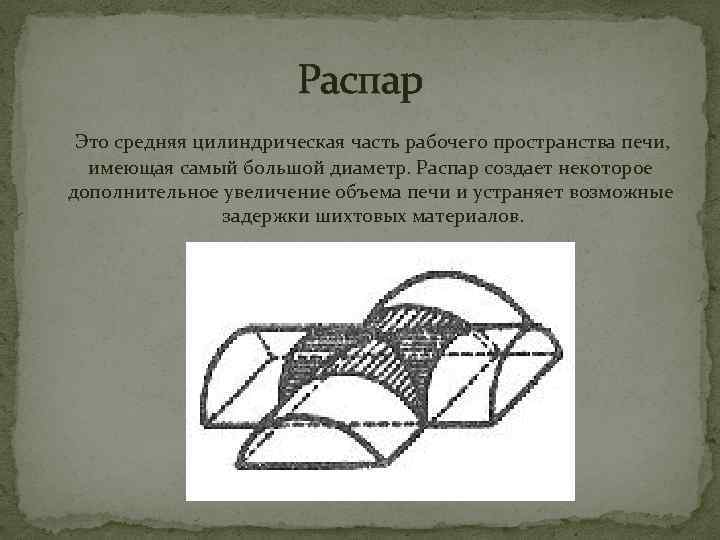

Распар Это средняя цилиндрическая часть рабочего пространства печи, имеющая самый большой диаметр. Распар создает некоторое дополнительное увеличение объема печи и устраняет возможные задержки шихтовых материалов.

Заплечики Это часть профиля печи, расположенная ниже распара и представляющая собой усеченный конус, обращенный широким основанием к распару. Обратная конусность заплечиков соответствует уменьшению объема проплавляемых материалов при образовании чугуна и шлака.

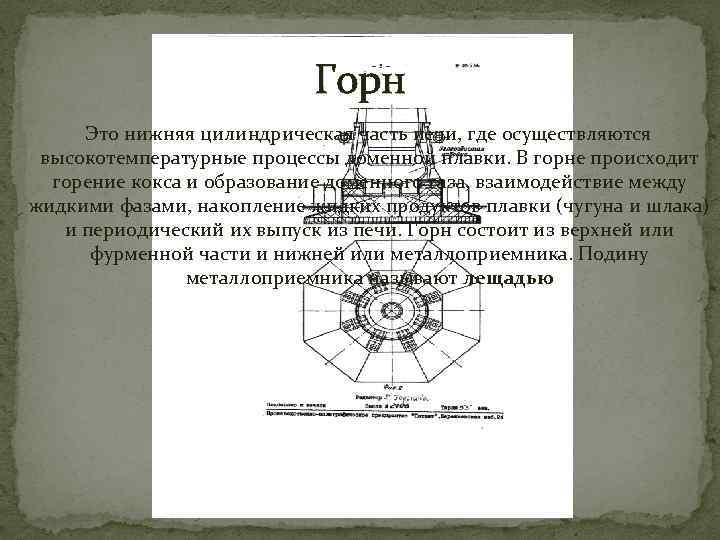

Горн Это нижняя цилиндрическая часть печи, где осуществляются высокотемпературные процессы доменной плавки. В горне происходит горение кокса и образование доменного газа, взаимодействие между жидкими фазами, накопление жидких продуктов плавки (чугуна и шлака) и периодический их выпуск из печи. Горн состоит из верхней или фурменной части и нижней или металлоприемника. Подину металлоприемника называют лещадью

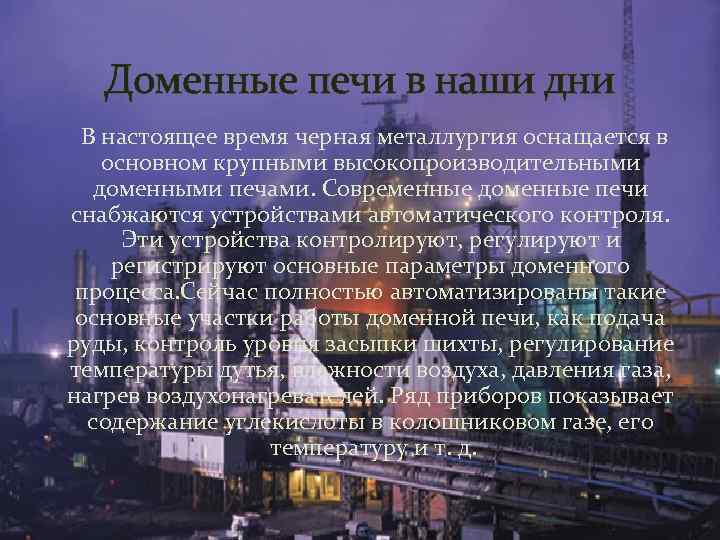

Доменные печи в наши дни В настоящее время черная металлургия оснащается в основном крупными высокопроизводительными доменными печами. Современные доменные печи снабжаются устройствами автоматического контроля. Эти устройства контролируют, регулируют и регистрируют основные параметры доменного процесса. Сейчас полностью автоматизированы такие основные участки работы доменной печи, как подача руды, контроль уровня засыпки шихты, регулирование температуры дутья, влажности воздуха, давления газа, нагрев воздухонагревателей. Ряд приборов показывает содержание углекислоты в колошниковом газе, его температуру и т. д.
