Устройство доменной печи Схема установки для прямого

Устройство доменной печи

Схема установки для прямого восстановления железа из руд и получения металлизованных окатышей

Схема мартеновской печи

Последовательность технологических операций при выплавке стали в кислородных конвертерах

Схема дуговой плавильной печи

Схема индукционной тигельной печи 1 – индуктор, 2 – тигель, 3 – огнеупорный под, 4 – съемный свод, 5 – сливной носок.

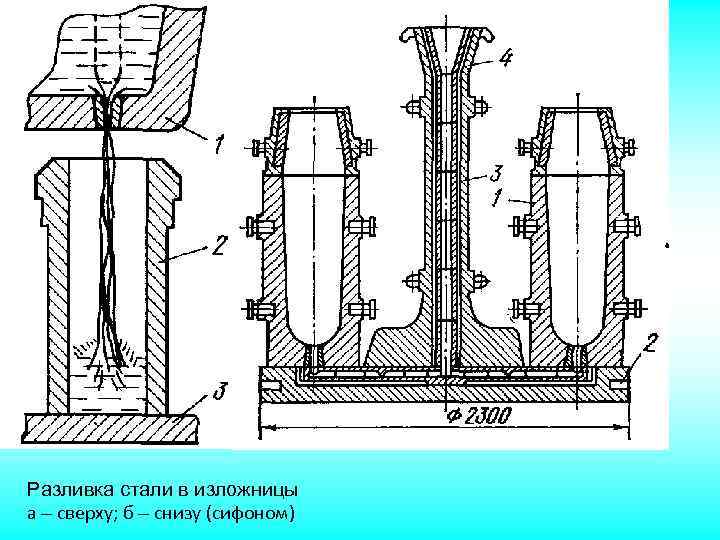

Разливка стали в изложницы а – сверху; б – снизу (сифоном)

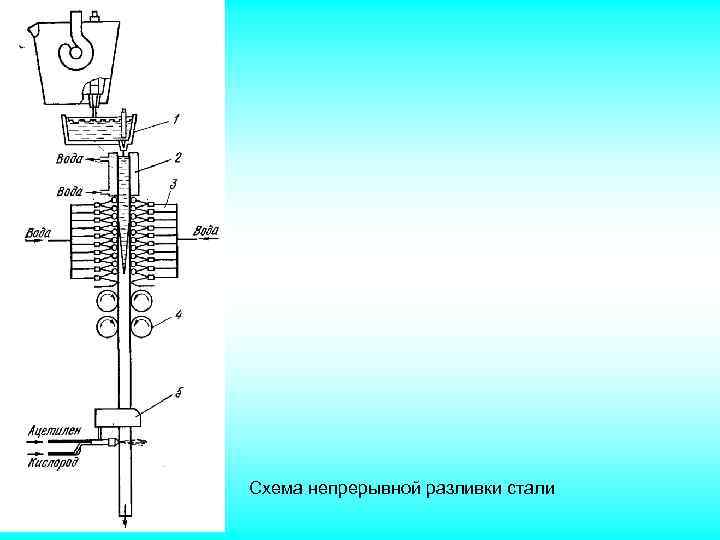

Схема непрерывной разливки стали

Строение слитка спокойной стали Строение слитка кипящей стали

Схема электрошлакового переплава

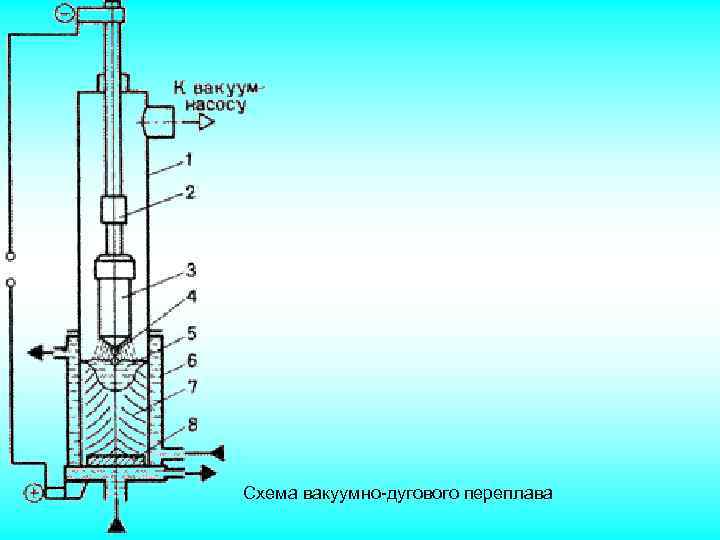

Схема вакуумно-дугового переплава

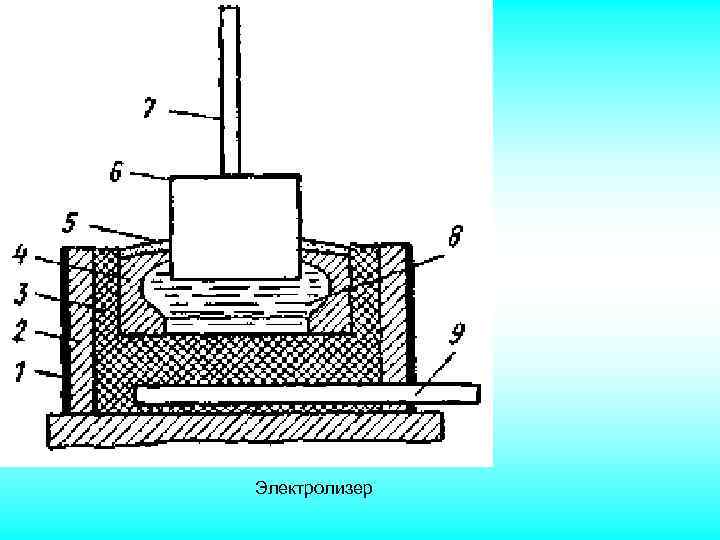

Электролизер

Схема литья в песчаноглинистые формы

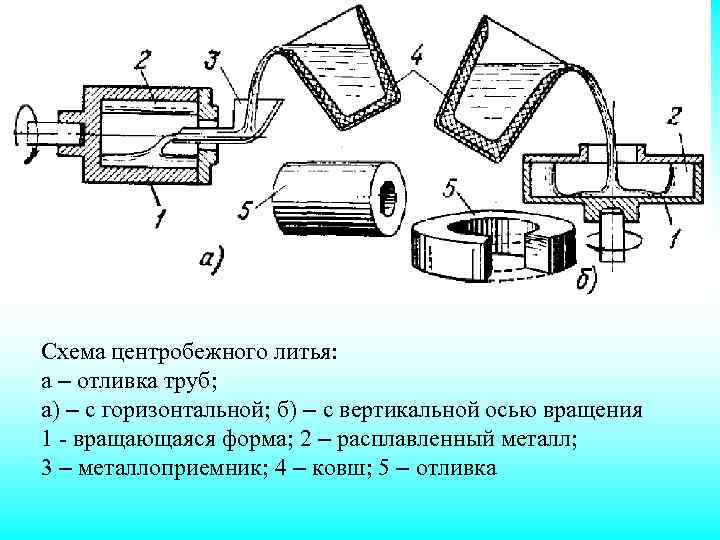

Схема центробежного литья: а – отливка труб; а) – с горизонтальной; б) – с вертикальной осью вращения 1 - вращающаяся форма; 2 – расплавленный металл; 3 – металлоприемник; 4 – ковш; 5 – отливка

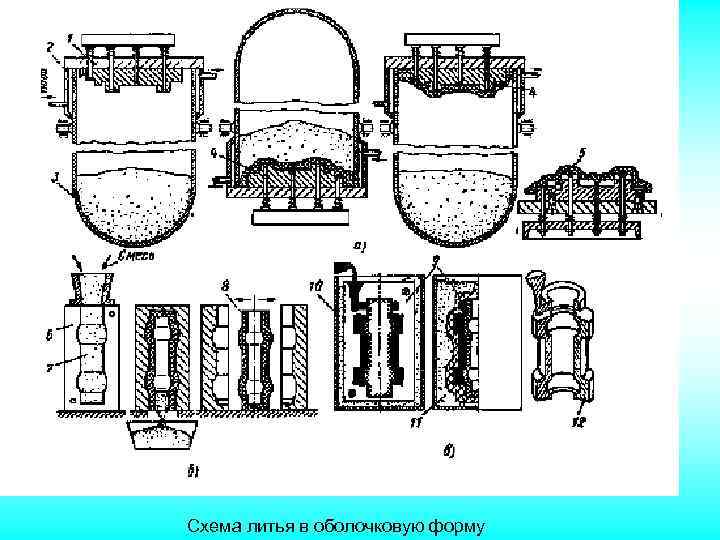

Схема литья в оболочковую форму

Схема литья по выплавляемым моделям

Схема холодной вертикальной (а) и горизонтальной (б) поршневых камер прессования машин литья под давлением

Схемы напряженного (а) и деформированного (б) состояний: I – линейное напряженное состояние; II – плоское; III – объемное

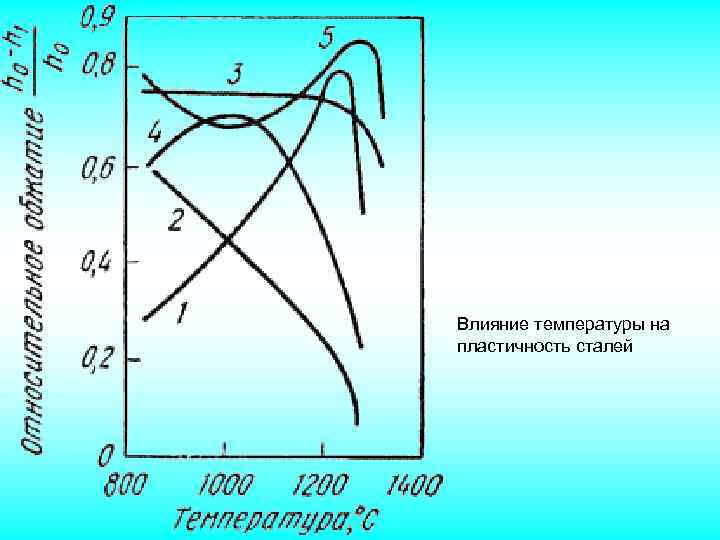

Влияние температуры на пластичность сталей

Схема испытания на вытяжку сферической лунки по Эриксену

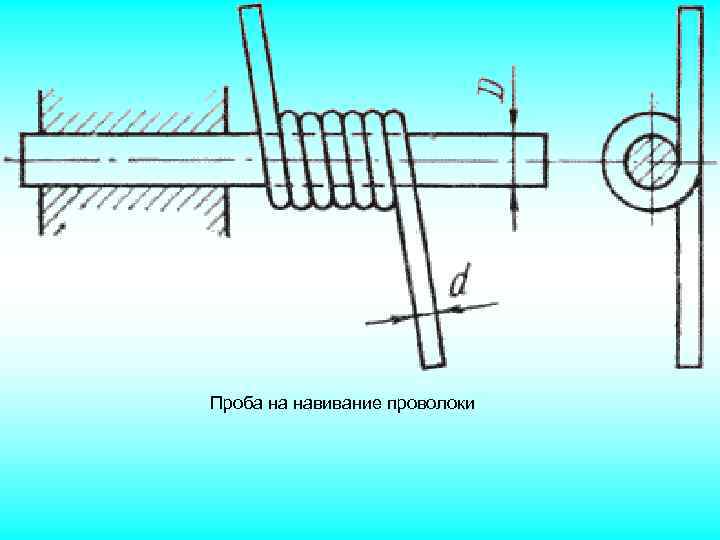

Проба на навивание проволоки

. Схема прокатки труб на пилигримовом стане

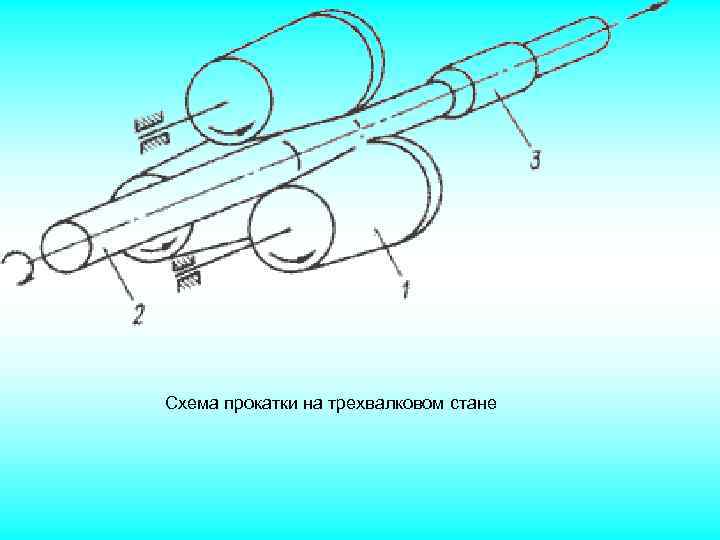

Схема прокатки на трехвалковом стане

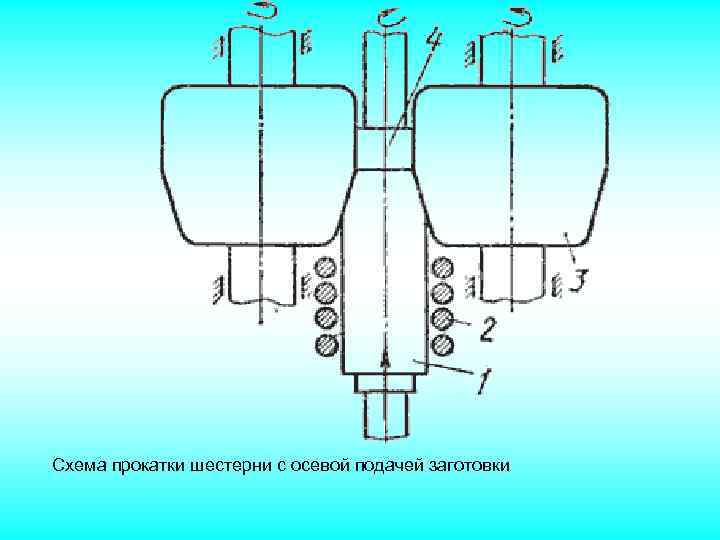

Схема прокатки шестерни с осевой подачей заготовки

Схема прокатки шаров

Продольная прокатка

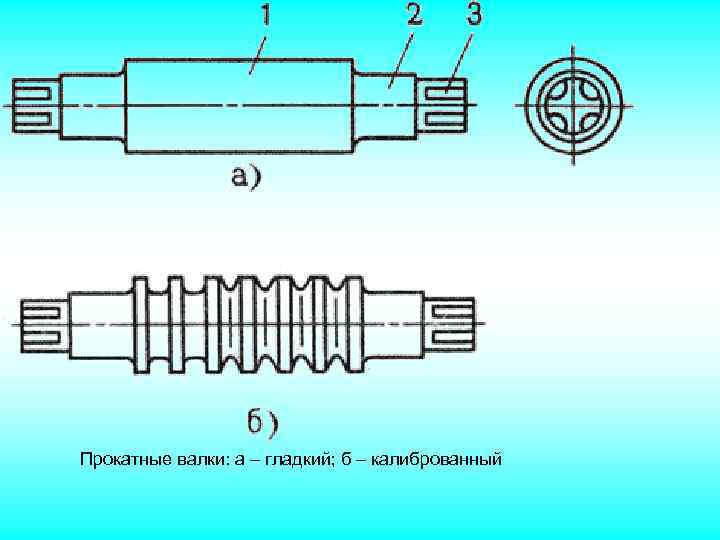

Прокатные валки: а – гладкий; б – калиброванный

Схема главной линии прокатного стана: 1 – прокатные валки; 2 – плита; 3 – трефовый шпиндель; 4 – универсальный шпиндель; 5 – рабочая клеть; 6 – шестеренная клеть; 7 – муфта; 8 – редуктор; 9 – двигатель

Рабочие клети прокатных станов а – дуо; б – трио; в – кварто; г – многовалковый; д – универсальные.

Методы прессования: а) – прямым; б) – обратным; в) – прессование трубы

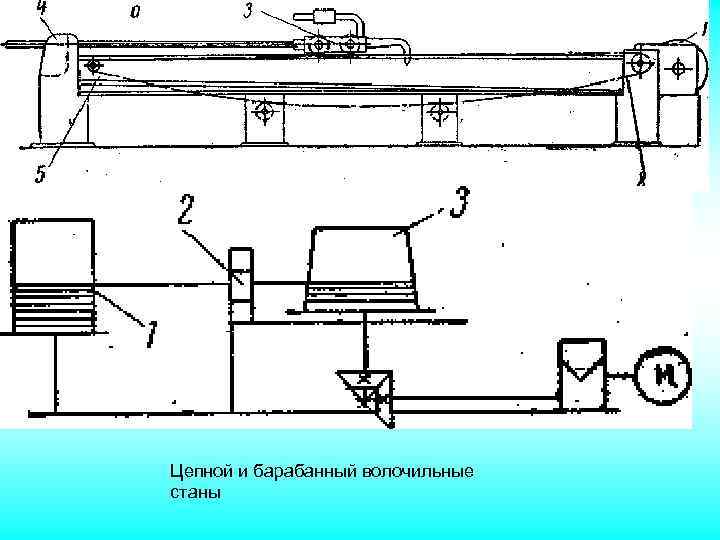

Цепной и барабанный волочильные станы

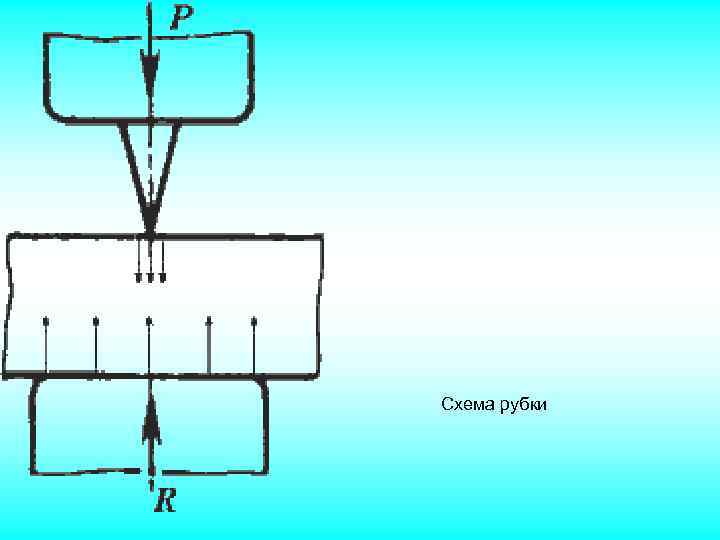

Схема рубки

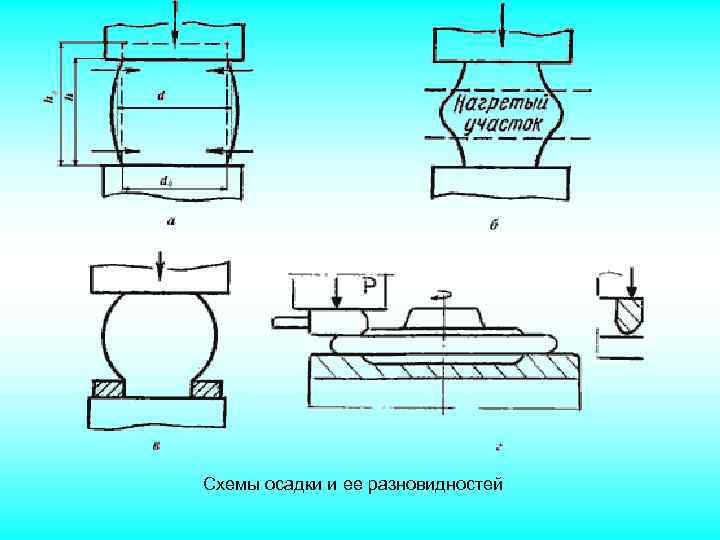

Схемы осадки и ее разновидностей

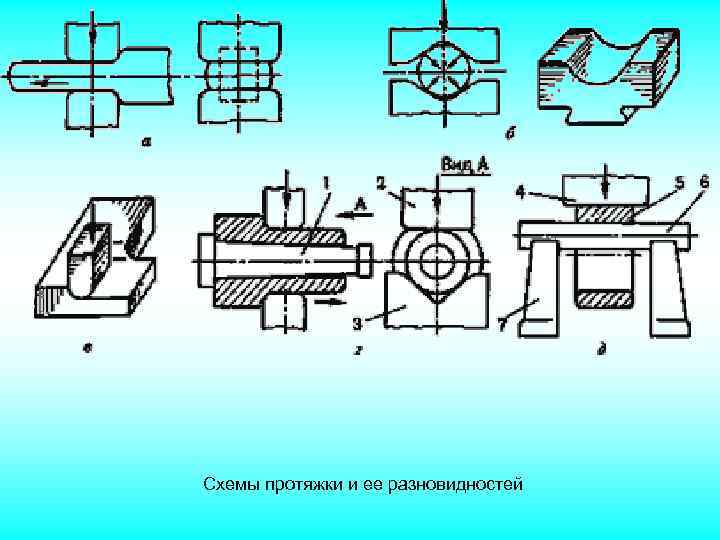

Схемы протяжки и ее разновидностей

Схемы прошивки (а, б), гибки (в), штамповки в подкладных штампах (г)

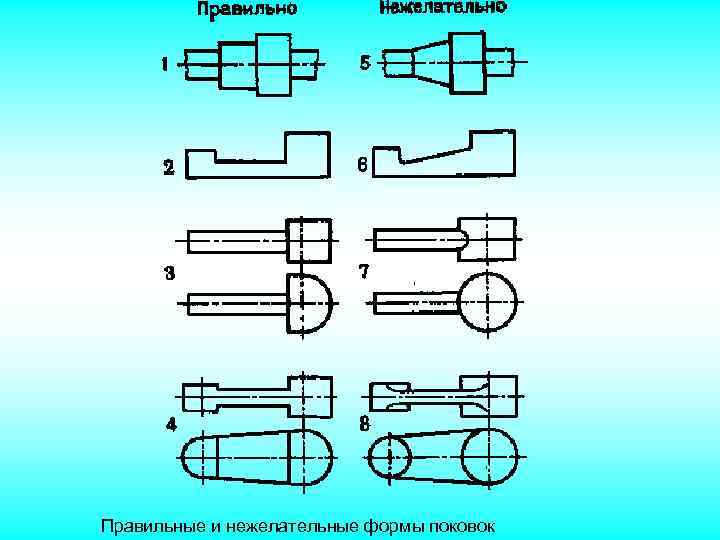

Правильные и нежелательные формы поковок

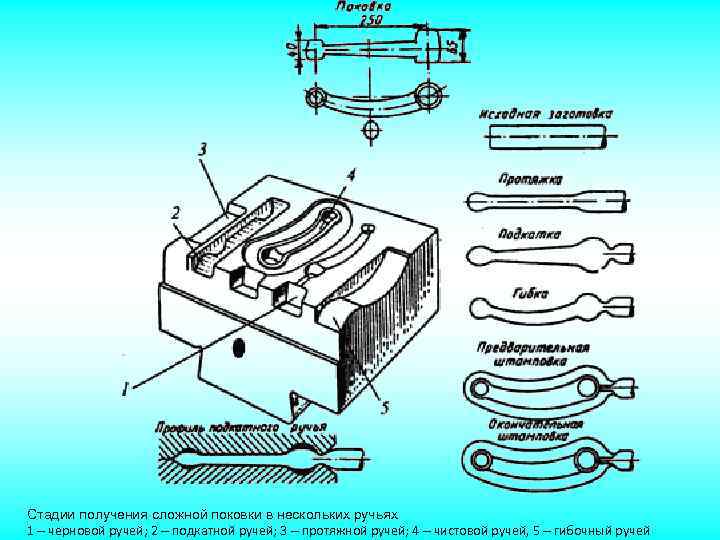

Стадии получения сложной поковки в нескольких ручьях 1 – черновой ручей; 2 – подкатной ручей; 3 – протяжной ручей; 4 – чистовой ручей, 5 – гибочный ручей

Схемы штамповки в открытых и закрытых штампах: 1 – облойная канавка

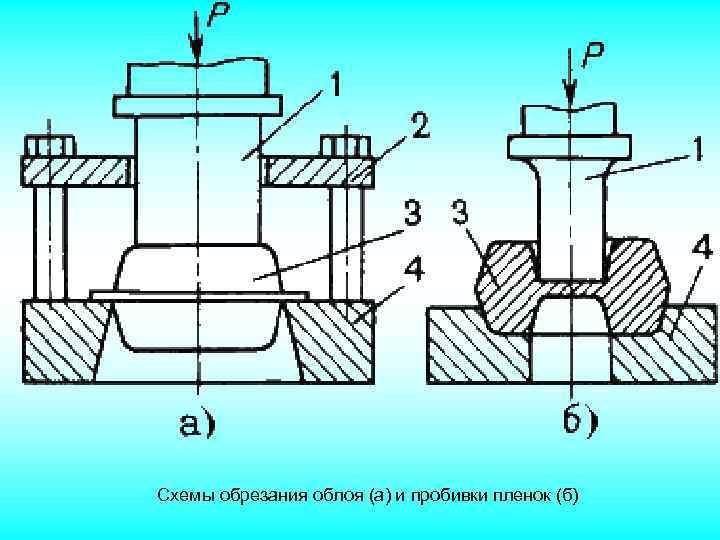

Схемы обрезания облоя (а) и пробивки пленок (б)

Схема горячей объемной штамповки на горизонтально-ковочной машине

Схемы действия ковочных вальцов (а), ротационно-ковочной машины (б), станов поперечно-клиновой прокатки (в); раскатки (г)

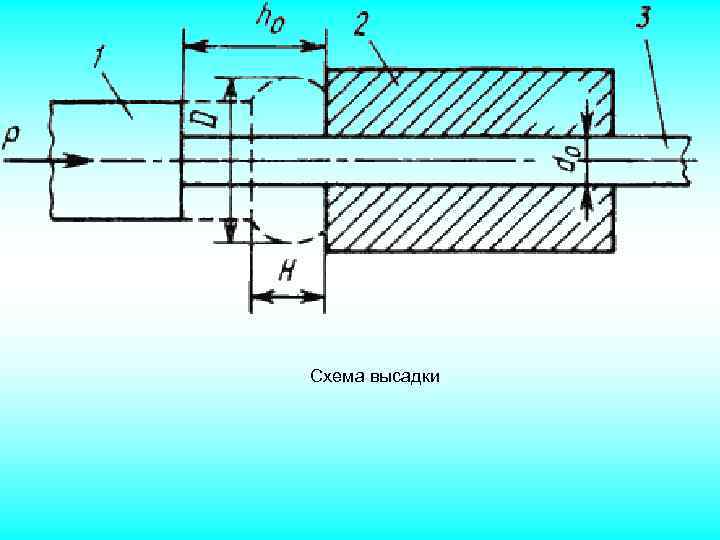

Схема высадки

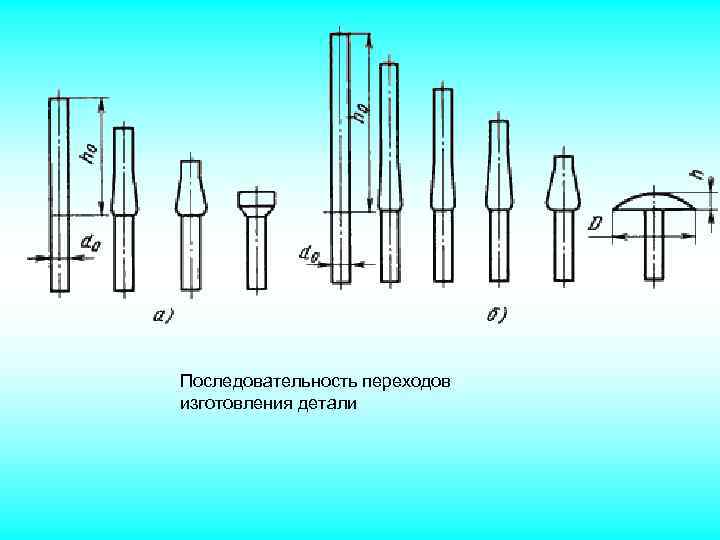

Последовательность переходов изготовления детали

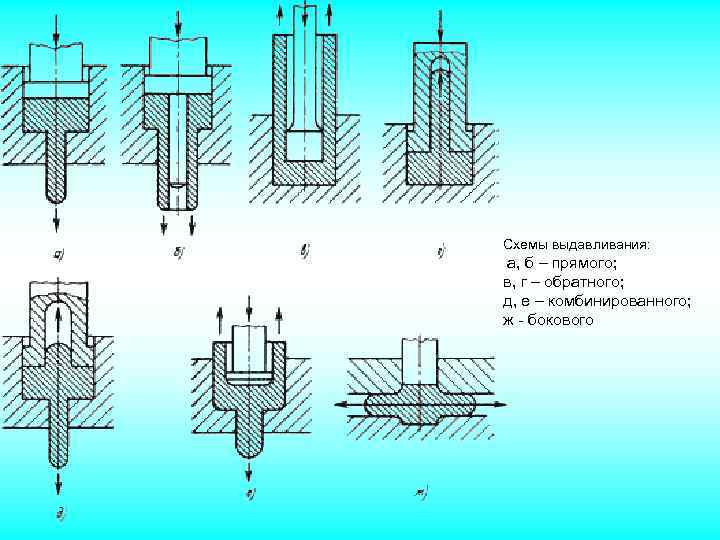

Схемы выдавливания: а, б – прямого; в, г – обратного; д, е – комбинированного; ж - бокового

Схемы объемной формовки: а – в открытых штампах; б – в закрытых штампах

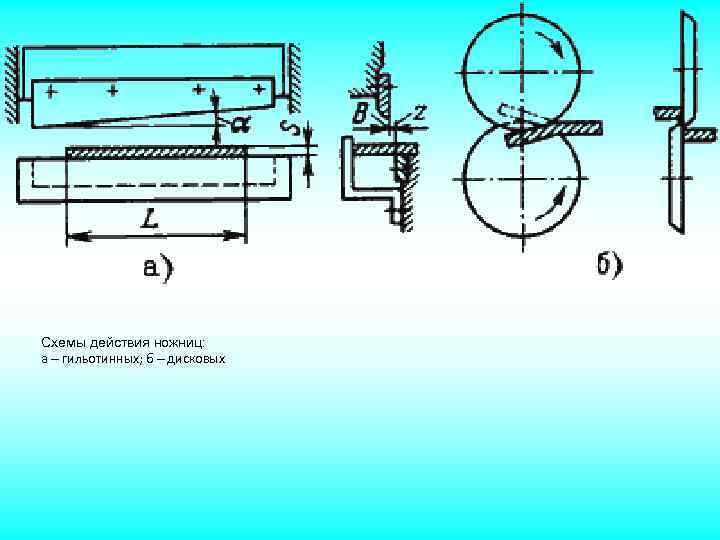

Схемы действия ножниц: а – гильотинных; б – дисковых

Схема процессов вырубки (а) и пробивки (б) 1 – пуансон, 2 – матрица, 3 – изделие, 4 – отход

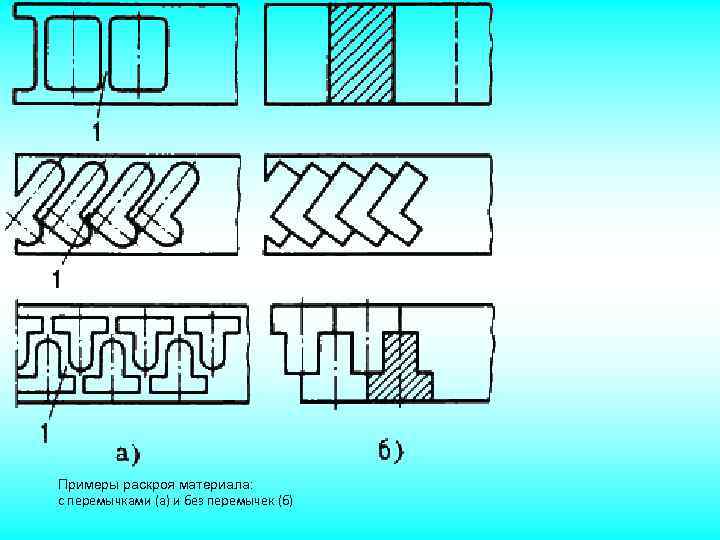

Примеры раскроя материала: с перемычками (а) и без перемычек (б)

Формообразующие операции листовой штамповки
