Устройства ввода-вывода

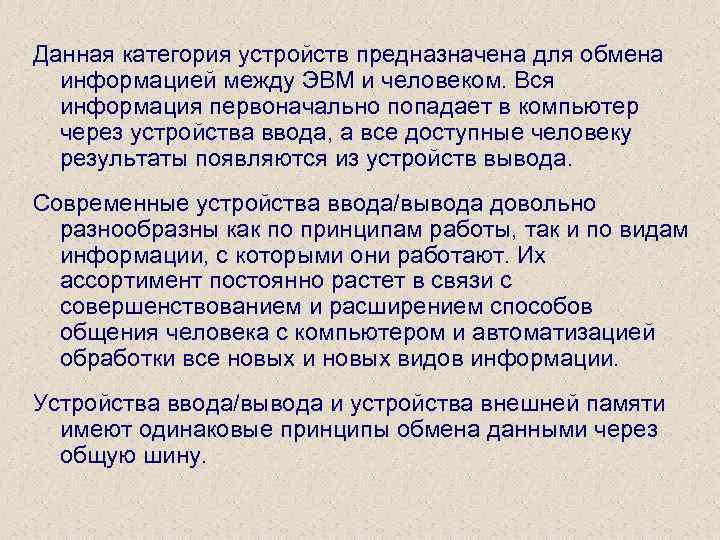

Данная категория устройств предназначена для обмена информацией между ЭВМ и человеком. Вся информация первоначально попадает в компьютер через устройства ввода, а все доступные человеку результаты появляются из устройств вывода. Современные устройства ввода/вывода довольно разнообразны как по принципам работы, так и по видам информации, с которыми они работают. Их ассортимент постоянно растет в связи с совершенствованием и расширением способов общения человека с компьютером и автоматизацией обработки все новых и новых видов информации. Устройства ввода/вывода и устройства внешней памяти имеют одинаковые принципы обмена данными через общую шину.

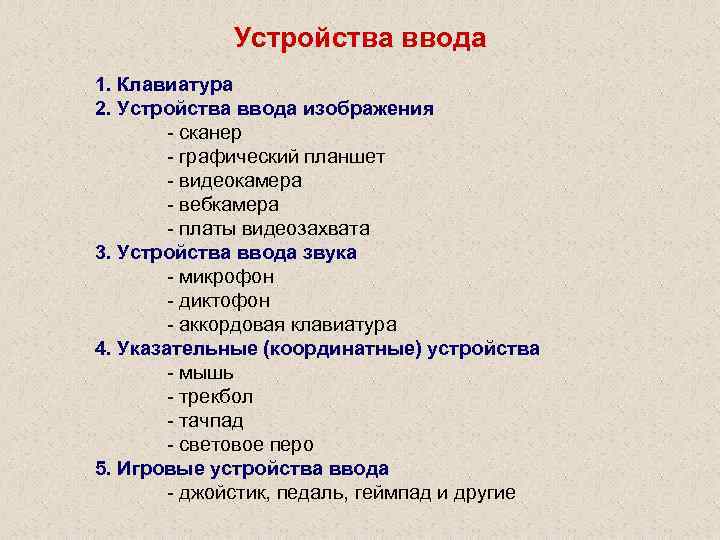

Устройства ввода 1. Клавиатура 2. Устройства ввода изображения - сканер - графический планшет - видеокамера - вебкамера - платы видеозахвата 3. Устройства ввода звука - микрофон - диктофон - аккордовая клавиатура 4. Указательные (координатные) устройства - мышь - трекбол - тачпад - световое перо 5. Игровые устройства ввода - джойстик, педаль, геймпад и другие

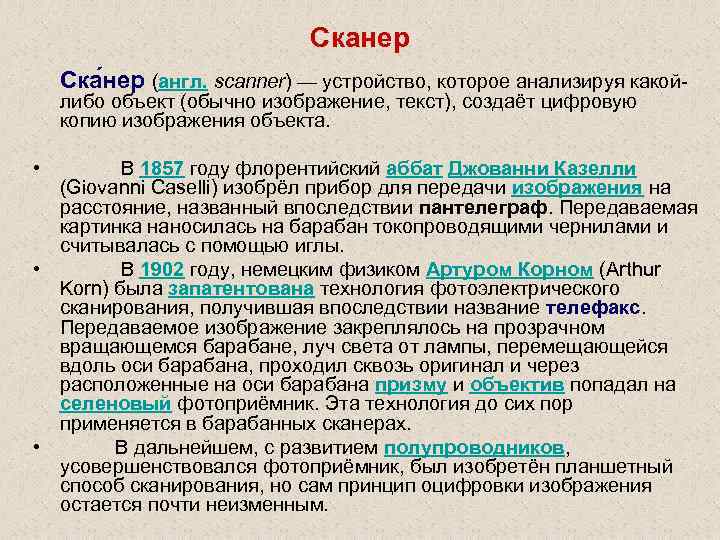

Сканер Ска нер (англ. scanner) — устройство, которое анализируя какойлибо объект (обычно изображение, текст), создаёт цифровую копию изображения объекта. • В 1857 году флорентийский аббат Джованни Казелли (Giovanni Caselli) изобрёл прибор для передачи изображения на расстояние, названный впоследствии пантелеграф. Передаваемая картинка наносилась на барабан токопроводящими чернилами и считывалась с помощью иглы. • В 1902 году, немецким физиком Артуром Корном (Arthur Korn) была запатентована технология фотоэлектрического сканирования, получившая впоследствии название телефакс. Передаваемое изображение закреплялось на прозрачном вращающемся барабане, луч света от лампы, перемещающейся вдоль оси барабана, проходил сквозь оригинал и через расположенные на оси барабана призму и объектив попадал на селеновый фотоприёмник. Эта технология до сих пор применяется в барабанных сканерах. • В дальнейшем, с развитием полупроводников, усовершенствовался фотоприёмник, был изобретён планшетный способ сканирования, но сам принцип оцифровки изображения остается почти неизменным.

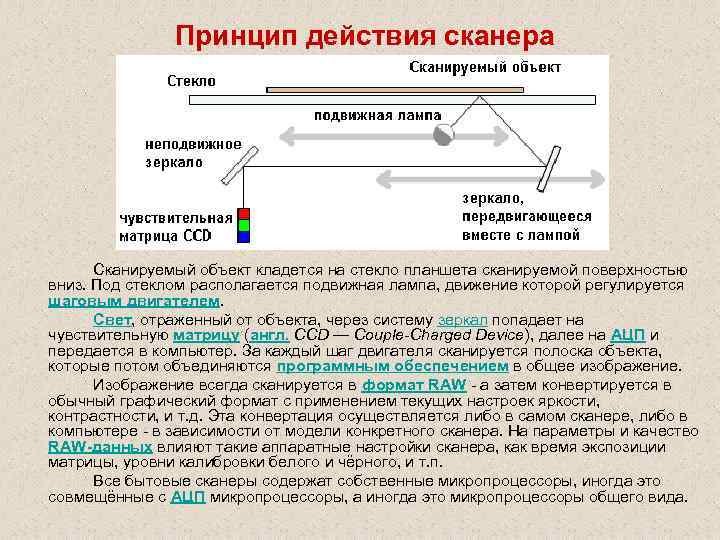

Принцип действия сканера Сканируемый объект кладется на стекло планшета сканируемой поверхностью вниз. Под стеклом располагается подвижная лампа, движение которой регулируется шаговым двигателем. Свет, отраженный от объекта, через систему зеркал попадает на чувствительную матрицу (англ. CCD — Couple-Charged Device), далее на АЦП и передается в компьютер. За каждый шаг двигателя сканируется полоска объекта, которые потом объединяются программным обеспечением в общее изображение. Изображение всегда сканируется в формат RAW - а затем конвертируется в обычный графический формат с применением текущих настроек яркости, контрастности, и т. д. Эта конвертация осуществляется либо в самом сканере, либо в компьютере - в зависимости от модели конкретного сканера. На параметры и качество RAW-данных влияют такие аппаратные настройки сканера, как время экспозиции матрицы, уровни калибровки белого и чёрного, и т. п. Все бытовые сканеры содержат собственные микропроцессоры, иногда это совмещённые с АЦП микропроцессоры, а иногда это микропроцессоры общего вида.

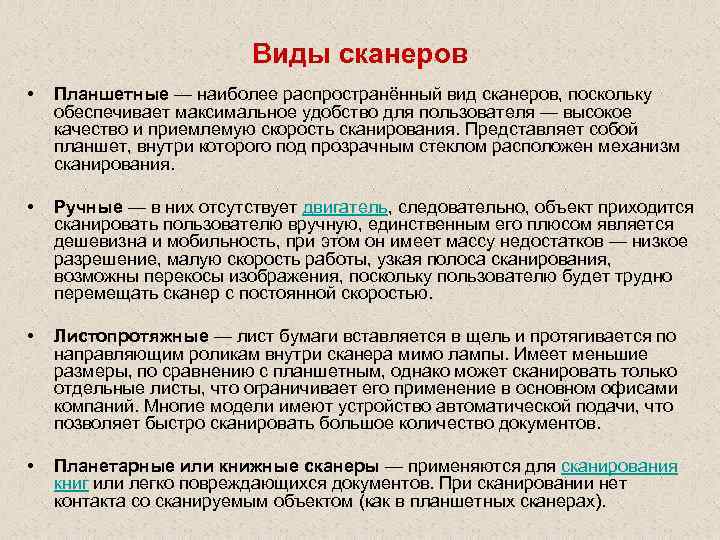

Виды сканеров • Планшетные — наиболее распространённый вид сканеров, поскольку обеспечивает максимальное удобство для пользователя — высокое качество и приемлемую скорость сканирования. Представляет собой планшет, внутри которого под прозрачным стеклом расположен механизм сканирования. • Ручные — в них отсутствует двигатель, следовательно, объект приходится сканировать пользователю вручную, единственным его плюсом является дешевизна и мобильность, при этом он имеет массу недостатков — низкое разрешение, малую скорость работы, узкая полоса сканирования, возможны перекосы изображения, поскольку пользователю будет трудно перемещать сканер с постоянной скоростью. • Листопротяжные — лист бумаги вставляется в щель и протягивается по направляющим роликам внутри сканера мимо лампы. Имеет меньшие размеры, по сравнению с планшетным, однако может сканировать только отдельные листы, что ограничивает его применение в основном офисами компаний. Многие модели имеют устройство автоматической подачи, что позволяет быстро сканировать большое количество документов. • Планетарные или книжные сканеры — применяются для сканирования книг или легко повреждающихся документов. При сканировании нет контакта со сканируемым объектом (как в планшетных сканерах).

Виды сканеров (продолжение) • Барабанные сканеры — применяются в полиграфии, имеют большое разрешение (около 10 тысяч точек на дюйм). Оригинал располагается на внутренней или внешней стенке прозрачного цилиндра (барабана). • Слайд-сканеры — как ясно из названия, служат для сканирования плёночных слайдов, выпускаются как самостоятельные устройства, так и в виде дополнительных модулей к обычным сканерам. • Сканеры штрих-кода — небольшие, компактные модели для сканирования штрих-кодов товара в магазинах.

Характеристики сканеров • Оптическое разрешение - измеряется в точках на дюйм (англ. dots per inch — dpi). Является основной характеристикой сканера. Сканер снимает изображение не целиком, а по строчкам. По вертикали планшетного сканера движется полоска светочувствительных элементов и снимает по точкам изображение строку за строкой. Чем больше светочувствительных элементов у сканера, тем больше точек он может снять с каждой горизонтальной полосы изображения. Это и называется оптическим разрешением. Обычно его считают по количеству точек на дюйм — dpi (dots per inch). Сегодня считается нормой уровень разрешение не менее 600 dpi. Увеличивать разрешение еще дальше — значит, применять более дорогую оптику, более дорогие светочувствительные элементы, а также многократно затягивать время сканирования. Для обработки слайдов необходимо более высокое разрешение: не менее 1200 dpi. На сканерах указывается два значения например 600 x 1200 dpi, горизонтальное — определяется матрицей CCD, вертикальное — определяется количеством шагов двигателя на дюйм. Во внимание следует принимать минимальное значение.

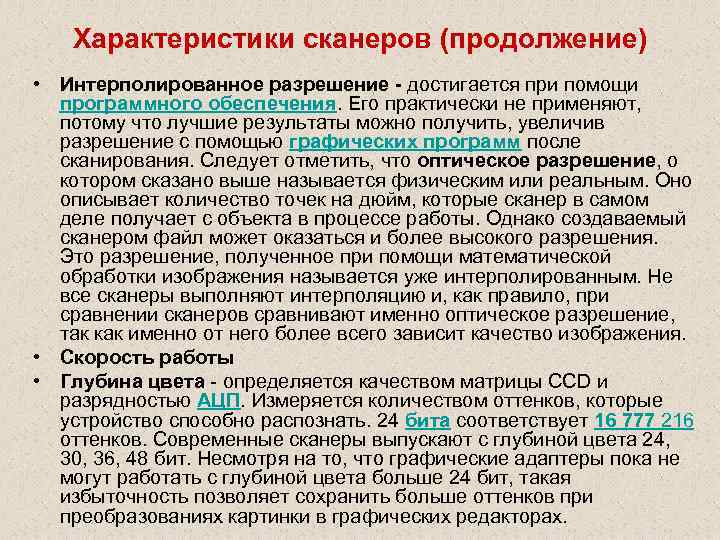

Характеристики сканеров (продолжение) • Интерполированное разрешение - достигается при помощи программного обеспечения. Его практически не применяют, потому что лучшие результаты можно получить, увеличив разрешение с помощью графических программ после сканирования. Cледует отметить, что оптическое разрешение, о котором сказано выше называется физическим или реальным. Оно описывает количество точек на дюйм, которые сканер в самом деле получает с объекта в процессе работы. Однако создаваемый сканером файл может оказаться и более высокого разрешения. Это разрешение, полученное при помощи математической обработки изображения называется уже интерполированным. Не все сканеры выполняют интерполяцию и, как правило, при сравнении сканеров сравнивают именно оптическое разрешение, так как именно от него более всего зависит качество изображения. • Скорость работы • Глубина цвета - определяется качеством матрицы CCD и разрядностью АЦП. Измеряется количеством оттенков, которые устройство способно распознать. 24 бита соответствует 16 777 216 оттенков. Современные сканеры выпускают с глубиной цвета 24, 30, 36, 48 бит. Несмотря на то, что графические адаптеры пока не могут работать с глубиной цвета больше 24 бит, такая избыточность позволяет сохранить больше оттенков при преобразованиях картинки в графических редакторах.

Графический планшет (или дигитайзер, диджитайзер, от англ. digitizer) — это устройство для ввода рисунков от руки непосредственно в компьютер. Состоит из пера и плоского планшета, чувствительного к нажатию или близости пера. Также может прилагаться специальная мышь.

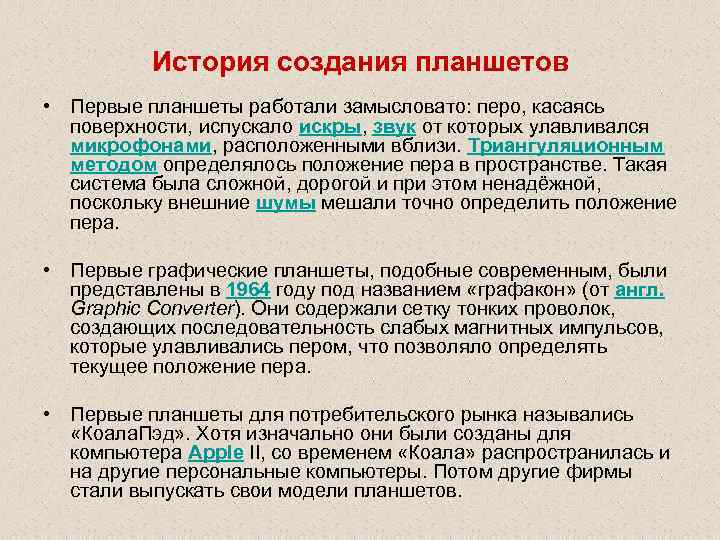

История создания планшетов • Первые планшеты работали замысловато: перо, касаясь поверхности, испускало искры, звук от которых улавливался микрофонами, расположенными вблизи. Триангуляционным методом определялось положение пера в пространстве. Такая система была сложной, дорогой и при этом ненадёжной, поскольку внешние шумы мешали точно определить положение пера. • Первые графические планшеты, подобные современным, были представлены в 1964 году под названием «графакон» (от англ. Graphic Converter). Они содержали сетку тонких проволок, создающих последовательность слабых магнитных импульсов, которые улавливались пером, что позволяло определять текущее положение пера. • Первые планшеты для потребительского рынка назывались «Коала. Пэд» . Хотя изначально они были созданы для компьютера Apple II, со временем «Коала» распространилась и на другие персональные компьютеры. Потом другие фирмы стали выпускать свои модели планшетов.

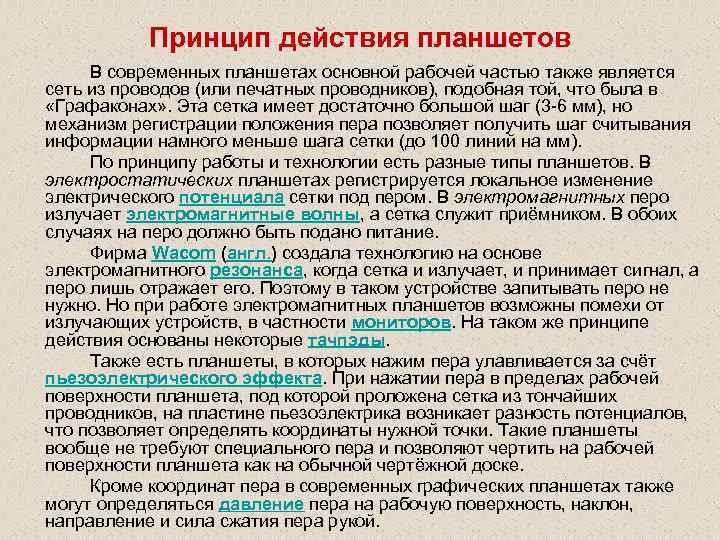

Принцип действия планшетов В современных планшетах основной рабочей частью также является сеть из проводов (или печатных проводников), подобная той, что была в «Графаконах» . Эта сетка имеет достаточно большой шаг (3 -6 мм), но механизм регистрации положения пера позволяет получить шаг считывания информации намного меньше шага сетки (до 100 линий на мм). По принципу работы и технологии есть разные типы планшетов. В электростатических планшетах регистрируется локальное изменение электрического потенциала сетки под пером. В электромагнитных перо излучает электромагнитные волны, а сетка служит приёмником. В обоих случаях на перо должно быть подано питание. Фирма Wacom (англ. ) создала технологию на основе электромагнитного резонанса, когда сетка и излучает, и принимает сигнал, а перо лишь отражает его. Поэтому в таком устройстве запитывать перо не нужно. Но при работе электромагнитных планшетов возможны помехи от излучающих устройств, в частности мониторов. На таком же принципе действия основаны некоторые тачпэды. Также есть планшеты, в которых нажим пера улавливается за счёт пьезоэлектрического эффекта. При нажатии пера в пределах рабочей поверхности планшета, под которой проложена сетка из тончайших проводников, на пластине пьезоэлектрика возникает разность потенциалов, что позволяет определять координаты нужной точки. Такие планшеты вообще не требуют специального пера и позволяют чертить на рабочей поверхности планшета как на обычной чертёжной доске. Кроме координат пера в современных графических планшетах также могут определяться давление пера на рабочую поверхность, наклон, направление и сила сжатия пера рукой.

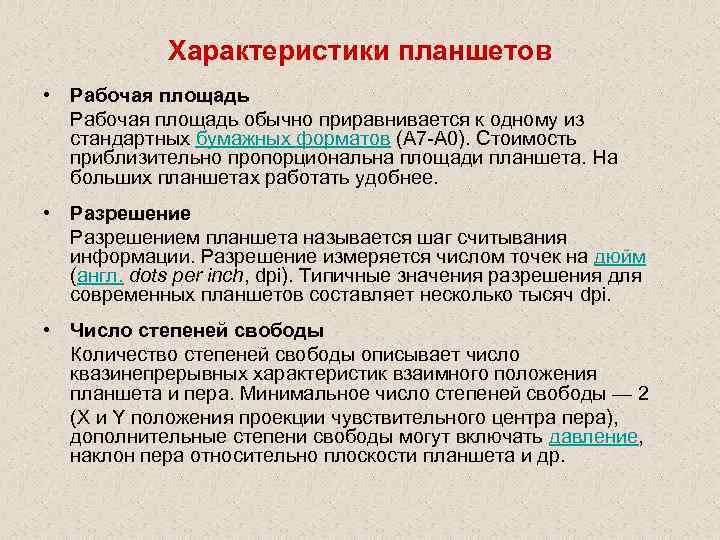

Характеристики планшетов • Рабочая площадь обычно приравнивается к одному из стандартных бумажных форматов (А 7 -А 0). Стоимость приблизительно пропорциональна площади планшета. На больших планшетах работать удобнее. • Разрешением планшета называется шаг считывания информации. Разрешение измеряется числом точек на дюйм (англ. dots per inch, dpi). Типичные значения разрешения для современных планшетов составляет несколько тысяч dpi. • Число степеней свободы Количество степеней свободы описывает число квазинепрерывных характеристик взаимного положения планшета и пера. Минимальное число степеней свободы — 2 (X и Y положения проекции чувствительного центра пера), дополнительные степени свободы могут включать давление, наклон пера относительно плоскости планшета и др.

Видеокамера • Видеокамера — устройство для получения оптических образов снимаемых объектов на светочувствительном элементе (матрице), приспособленное для записи движущихся изображений. Обычно оснащается микрофоном для параллельной записи звука. • • • Составными частями видеокамеры являются: Объектив, формирующий оптическое изображение объекта Видоискатель для определения изображаемого в кадре и фокусировки изображения Светочувствительная электронная матрица или видикон Устройство передачи или записи сигнала с накопителем Микрофон (может не использоваться)

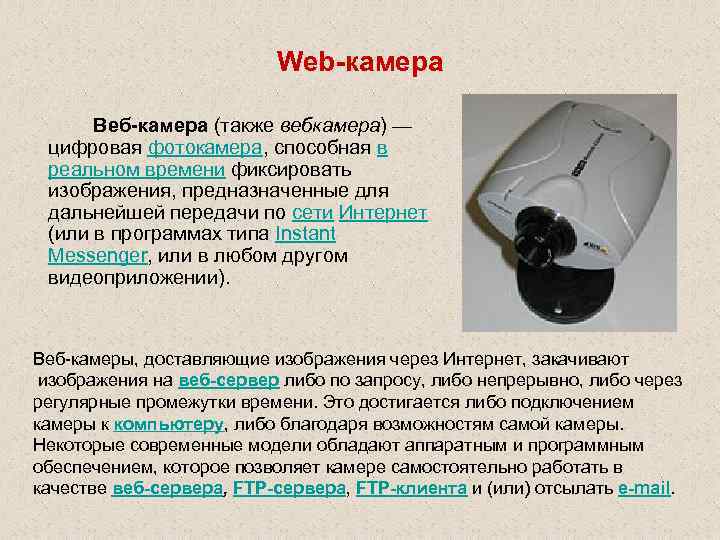

Web-камера Веб-камера (также вебкамера) — цифровая фотокамера, способная в реальном времени фиксировать изображения, предназначенные для дальнейшей передачи по сети Интернет (или в программах типа Instant Messenger, или в любом другом видеоприложении). Веб-камеры, доставляющие изображения через Интернет, закачивают изображения на веб-сервер либо по запросу, либо непрерывно, либо через регулярные промежутки времени. Это достигается либо подключением камеры к компьютеру, либо благодаря возможностям самой камеры. Некоторые современные модели обладают аппаратным и программным обеспечением, которое позволяет камере самостоятельно работать в качестве веб-сервера, FTP-клиента и (или) отсылать e-mail.

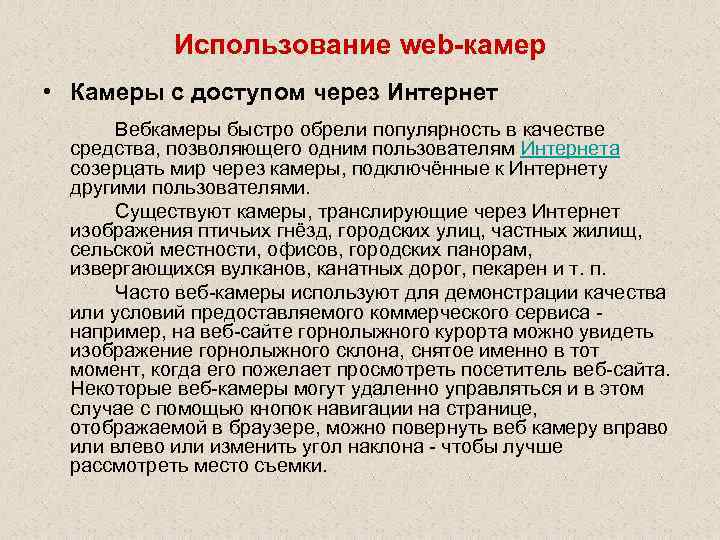

Использование web-камер • Камеры с доступом через Интернет Вебкамеры быстро обрели популярность в качестве средства, позволяющего одним пользователям Интернета созерцать мир через камеры, подключённые к Интернету другими пользователями. Существуют камеры, транслирующие через Интернет изображения птичьих гнёзд, городских улиц, частных жилищ, сельской местности, офисов, городских панорам, извергающихся вулканов, канатных дорог, пекарен и т. п. Часто веб-камеры используют для демонстрации качества или условий предоставляемого коммерческого сервиса - например, на веб-сайте горнолыжного курорта можно увидеть изображение горнолыжного склона, снятое именно в тот момент, когда его пожелает просмотреть посетитель веб-сайта. Некоторые веб-камеры могут удаленно управляться и в этом случае с помощью кнопок навигации на странице, отображаемой в браузере, можно повернуть веб камеру вправо или влево или изменить угол наклона - чтобы лучше рассмотреть место съемки.

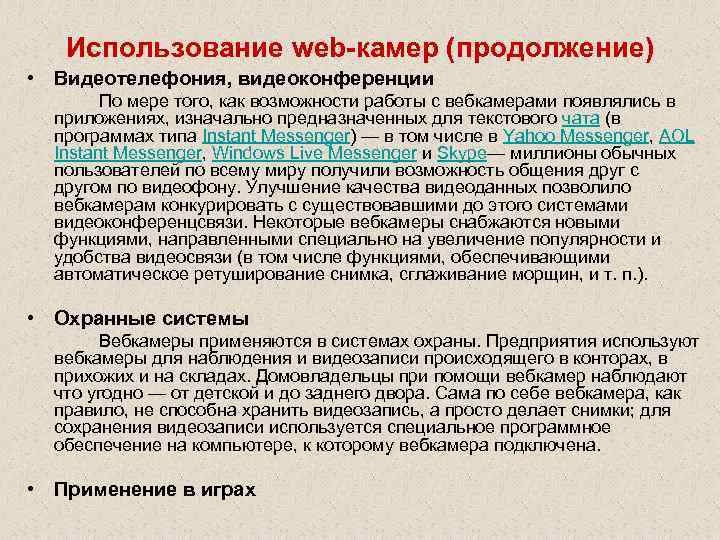

Использование web-камер (продолжение) • Видеотелефония, видеоконференции По мере того, как возможности работы с вебкамерами появлялись в приложениях, изначально предназначенных для текстового чата (в программах типа Instant Messenger) — в том числе в Yahoo Messenger, AOL Instant Messenger, Windows Live Messenger и Skype— миллионы обычных пользователей по всему миру получили возможность общения друг с другом по видеофону. Улучшение качества видеоданных позволило вебкамерам конкурировать с существовавшими до этого системами видеоконференцсвязи. Некоторые вебкамеры снабжаются новыми функциями, направленными специально на увеличение популярности и удобства видеосвязи (в том числе функциями, обеспечивающими автоматическое ретуширование снимка, сглаживание морщин, и т. п. ). • Охранные системы Вебкамеры применяются в системах охраны. Предприятия используют вебкамеры для наблюдения и видеозаписи происходящего в конторах, в прихожих и на складах. Домовладельцы при помощи вебкамер наблюдают что угодно — от детской и до заднего двора. Сама по себе вебкамера, как правило, не способна хранить видеозапись, а просто делает снимки; для сохранения видеозаписи используется специальное программное обеспечение на компьютере, к которому вебкамера подключена. • Применение в играх

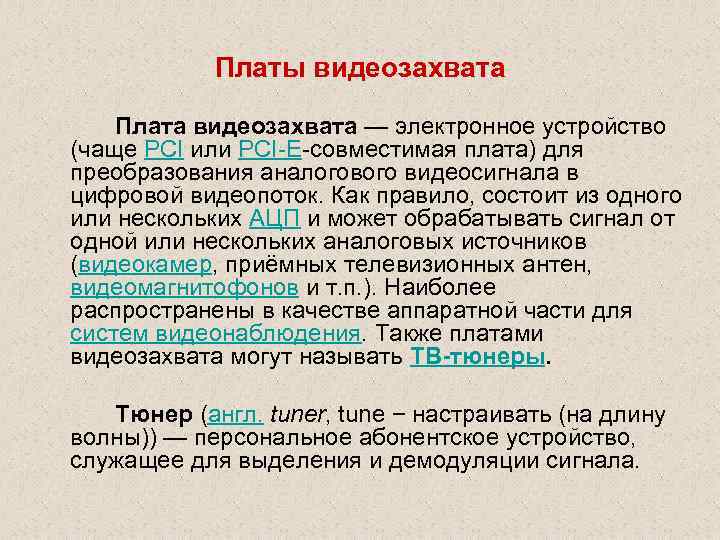

Платы видеозахвата Плата видеозахвата — электронное устройство (чаще PCI или PCI-E-совместимая плата) для преобразования аналогового видеосигнала в цифровой видеопоток. Как правило, состоит из одного или нескольких АЦП и может обрабатывать сигнал от одной или нескольких аналоговых источников (видеокамер, приёмных телевизионных антен, видеомагнитофонов и т. п. ). Наиболее распространены в качестве аппаратной части для систем видеонаблюдения. Также платами видеозахвата могут называть ТВ-тюнеры. Тюнер (англ. tuner, tune − настраивать (на длину волны)) — персональное абонентское устройство, служащее для выделения и демодуляции сигнала.

• ТВ-тю нер (англ. TV tuner) — род тюнера, предназначенный для приёма телевизионного сигнала в различных форматах вещания (PAL, SÉCAM, NTSC) с показом на компьютере или просто на отдельном мониторе. Такие тюнеры могут представлять собой как отдельное устройство с радиовходом и аудиовидеовыходами, так и встраиваемую плату. По конструктивному исполнению ТВтюнеры бывают внешние (подключаются к компьютеру либо через USB, либо между компьютером и дисплеем через видеокабель) и внутренние (вставляются в слот ISA, или PCI, или PCI-Express). Кроме того, большинство современных ТВтюнеров принимают FM-радиостанции и могут использоваться для захвата видео. ТВ-тюнер AVer. TV Studio

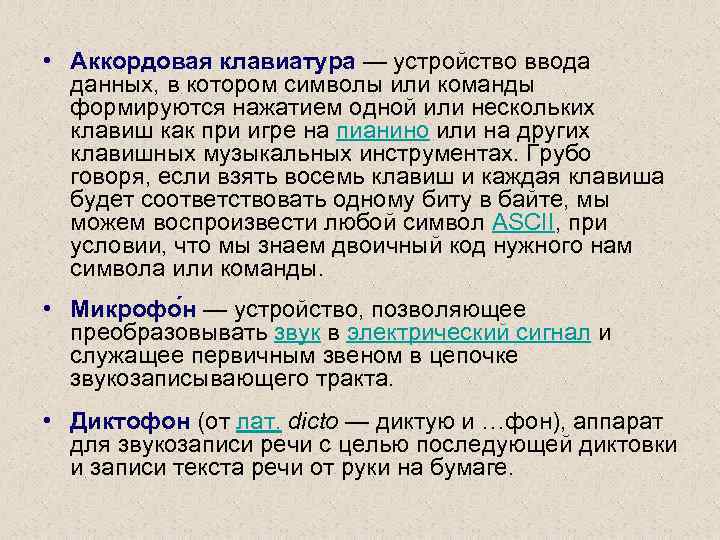

• Аккордовая клавиатура — устройство ввода данных, в котором символы или команды формируются нажатием одной или нескольких клавиш как при игре на пианино или на других клавишных музыкальных инструментах. Грубо говоря, если взять восемь клавиш и каждая клавиша будет соответствовать одному биту в байте, мы можем воспроизвести любой символ ASCII, при условии, что мы знаем двоичный код нужного нам символа или команды. • Микрофо н — устройство, позволяющее преобразовывать звук в электрический сигнал и служащее первичным звеном в цепочке звукозаписывающего тракта. • Диктофон (от лат. dicto — диктую и …фон), аппарат для звукозаписи речи с целью последующей диктовки и записи текста речи от руки на бумаге.

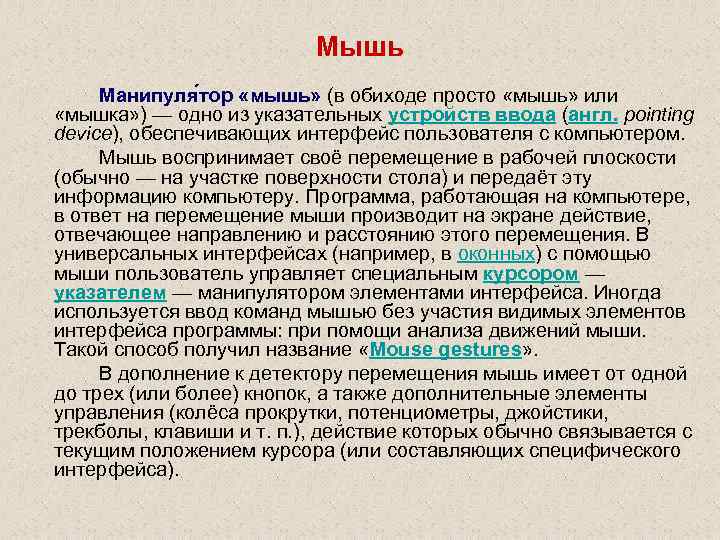

Мышь Манипуля тор «мышь» (в обиходе просто «мышь» или «мышка» ) — одно из указательных устройств ввода (англ. pointing device), обеспечивающих интерфейс пользователя с компьютером. Мышь воспринимает своё перемещение в рабочей плоскости (обычно — на участке поверхности стола) и передаёт эту информацию компьютеру. Программа, работающая на компьютере, в ответ на перемещение мыши производит на экране действие, отвечающее направлению и расстоянию этого перемещения. В универсальных интерфейсах (например, в оконных) с помощью мыши пользователь управляет специальным курсором — указателем — манипулятором элементами интерфейса. Иногда используется ввод команд мышью без участия видимых элементов интерфейса программы: при помощи анализа движений мыши. Такой способ получил название «Mouse gestures» . В дополнение к детектору перемещения мышь имеет от одной до трех (или более) кнопок, а также дополнительные элементы управления (колёса прокрутки, потенциометры, джойстики, трекболы, клавиши и т. п. ), действие которых обычно связывается с текущим положением курсора (или составляющих специфического интерфейса).

Изначальная конструкция датчика перемещения мыши, изобретённой Дугласом Энгельбартом в Стэнфордском исследовательском институте в 1963 году, состояла из двух перпендикулярных колес, выступающих из корпуса устройства. При перемещении мыши колеса крутились каждое в своем измерении. Такая конструкция имела много недостатков и довольно скоро была заменена на мышь с шаровым приводом. В шаровом приводе движение мыши передается на выступающий из корпуса гуммированный стальной шарик (его вес и резиновое покрытие обеспечивают хорошее сцепление с рабочей поверхностью). Два прижатых к шарику ролика снимают его движения по каждому из измерений и передают их на датчики, преобразующие эти движения в электрические сигналы.

Трекбол (англ. trackball, произносится /ˈtrækˌbɔːl/) — указательное устройство ввода информации об относительном перемещении для компьютера. Аналогично мыши по принципу действия и по функциям. Трекбол функционально представляет собой перевернутую мышь. Шар находится сверху или сбоку и пользователь может вращать его ладонью или пальцами, при этом не перемещая корпус устройства. Несмотря на внешние различия, трекбол и мышь конструктивно похожи — при движении шар приводит во вращение пару валиков или, в более современном варианте, его сканируют оптические датчики перемещения (как в оптической мыши). Logitech Track. Man и трекбол ноутбука

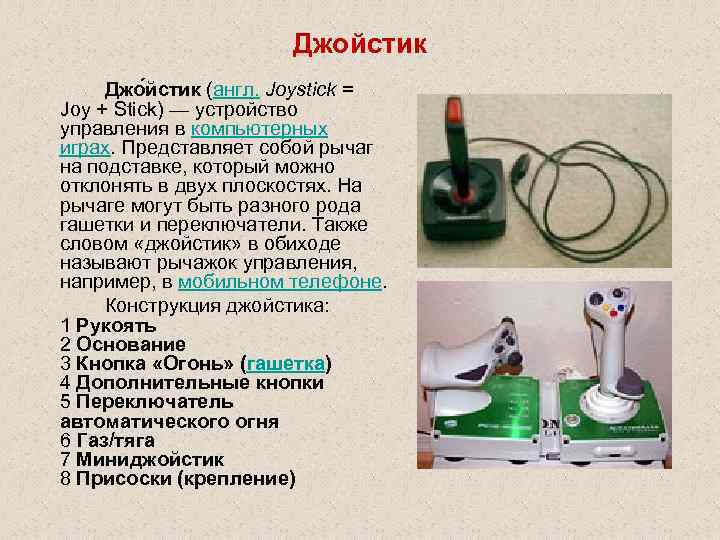

Джойстик Джо йстик (англ. Joystick = Joy + Stick) — устройство управления в компьютерных играх. Представляет собой рычаг на подставке, который можно отклонять в двух плоскостях. На рычаге могут быть разного рода гашетки и переключатели. Также словом «джойстик» в обиходе называют рычажок управления, например, в мобильном телефоне. Конструкция джойстика: 1 Рукоять 2 Основание 3 Кнопка «Огонь» (гашетка) 4 Дополнительные кнопки 5 Переключатель автоматического огня 6 Газ/тяга 7 Миниджойстик 8 Присоски (крепление)

• Светово е перо (англ. light pen, также — стило , англ. stylus) — один из инструментов ввода графических данных в компьютер, разновидность манипуляторов. Внешне имеет вид шариковой ручки или карандаша, соединённого проводом с одним из портов ввода-вывода компьютера. Обычно на световом пере имеется одна или несколько кнопок, которые могут нажиматься рукой, удерживающей перо. Ввод данных с помощью светового пера заключается в прикосновениях или проведении линий пером по поверхности экрана монитора. В наконечнике пера устанавливается фотоэлемент, который регистрирует изменение яркости экрана в точке, с которой соприкасается перо, за счёт чего соответствующее программное обеспечение вычисляет позицию, «указываемую» пером на экране и может, в зависимости от необходимости, интерпретировать её тем или иным образом, обычно как указание на отображаемый на экране объект или как команду рисования. • Тачпа д (англ. touchpad — сенсорная площадка), се нсорная пане ль — указательное устройство ввода, применяемое, чаще всего, в ноутбуках. Как и другие указательные устройства, тачпад обычно используется для управления «указателем» , перемещением пальца по поверхности устройства. Тачпады имеют различные размеры, но обычно их площадь не превосходит 50 см².

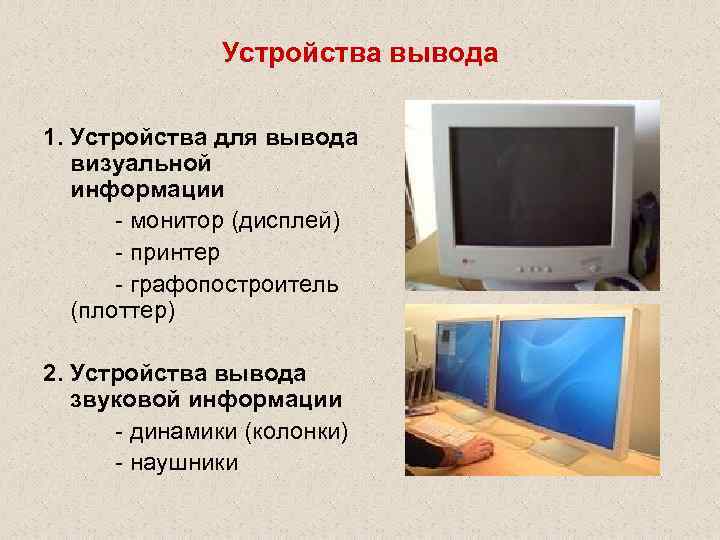

Устройства вывода 1. Устройства для вывода визуальной информации - монитор (дисплей) - принтер - графопостроитель (плоттер) 2. Устройства вывода звуковой информации - динамики (колонки) - наушники

Классификация мониторов По цветности цветные монохромные По виду выводимой информации алфавитно-цифровые графические По строению ЭЛТ — на основе электронно-лучевой трубки (англ. CRT — cathode ray tube) ЖК — жидкокристаллические мониторы (англ. LCD — liquid crystal display) Плазменный — на основе плазменной панели Проекционный — видеопроектор и экран, размещённые отдельно или объединённые в одном корпусе (как вариант через зеркало или систему зеркал) По типу видеоадаптера HGC CGA EGA VGA, SVGA По типу интерфейсного кабеля композитный раздельный D-SUB DVI

Технические характеристики ЖК-монитора • • • Разрешение: Горизонтальный и вертикальный размеры, выраженные в пикселах. В отличие от ЭЛТ-мониторов, ЖК имеют одно, «родное» , физическое разрешение, остальные достигаются интерполяцией. Размер точки: расстояние между центрами соседних пикселов. Непосредственно связан с физическим разрешением. Соотношение сторон экрана(формат): Отношение ширины к высоте, например: 4: 3, 16: 9, 16: 10. Видимая диагональ: размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4: 3 имеет большую площадь, чем с форматом 16: 10 при одинаковой диагонали. Контрастность: отношение яркостей самой светлой и самой тёмной точек. В некоторых мониторах используется адаптивный уровень подсветки, приведенная для них цифра контрастности не относится к контрасту изображения. Яркость: количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр. Время отклика: минимальное время, необходимое пикселу для изменения своей яркости. Методы измерения неоднозначны. Угол обзора: угол, при котором падение контраста достигает заданного, для разных типов матриц считается по-разному, и часто сравнению не подлежит. Тип матрицы: технология, по которой изготовлен ЖК-дисплей. Входы: напр, DVI, VGA, HDMI и пр.

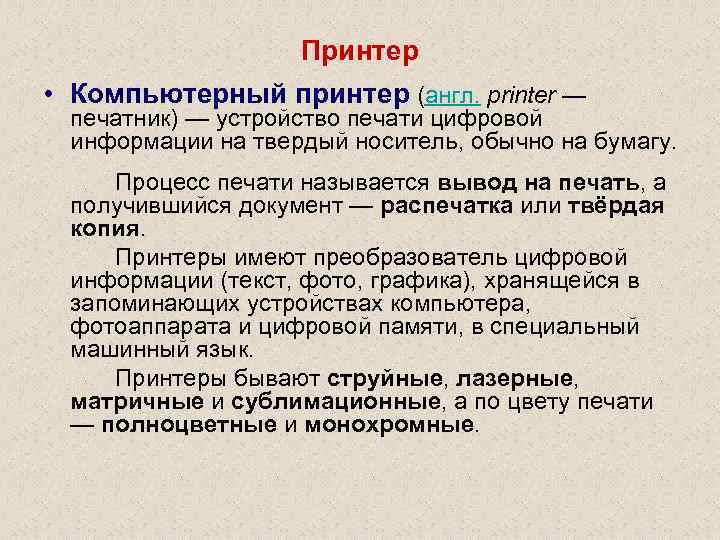

Принтер • Компьютерный принтер (англ. printer — печатник) — устройство печати цифровой информации на твердый носитель, обычно на бумагу. Процесс печати называется вывод на печать, а получившийся документ — распечатка или твёрдая копия. Принтеры имеют преобразователь цифровой информации (текст, фото, графика), хранящейся в запоминающих устройствах компьютера, фотоаппарата и цифровой памяти, в специальный машинный язык. Принтеры бывают струйные, лазерные, матричные и сублимационные, а по цвету печати — полноцветные и монохромные.

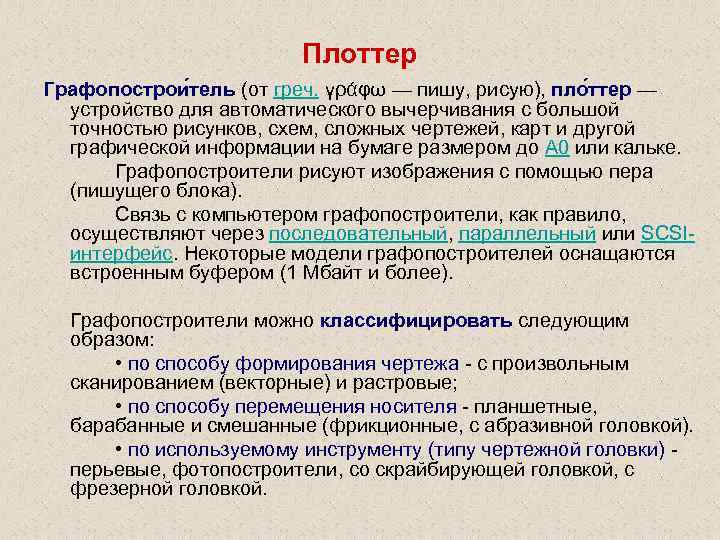

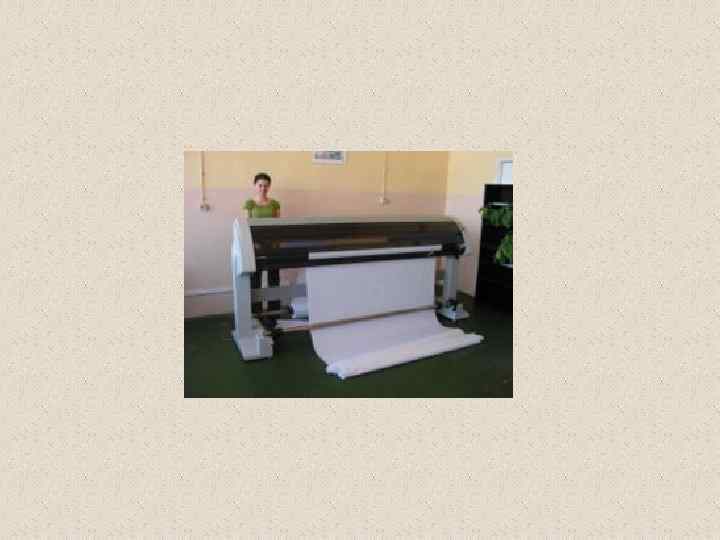

Плоттер Графопострои тель (от греч. γράφω — пишу, рисую), пло ттер — устройство для автоматического вычерчивания с большой точностью рисунков, схем, сложных чертежей, карт и другой графической информации на бумаге размером до A 0 или кальке. Графопостроители рисуют изображения с помощью пера (пишущего блока). Связь с компьютером графопостроители, как правило, осуществляют через последовательный, параллельный или SCSIинтерфейс. Некоторые модели графопостроителей оснащаются встроенным буфером (1 Мбайт и более). Графопостроители можно классифицировать следующим образом: • по способу формирования чертежа - с произвольным сканированием (векторные) и растровые; • по способу перемещения носителя - планшетные, барабанные и смешанные (фрикционные, с абразивной головкой). • по используемому инструменту (типу чертежной головки) - перьевые, фотопостроители, со скрайбирующей головкой, с фрезерной головкой.

• Акусти ческая систе ма (динамики) — устройство для воспроизведения звука, преобразователь электрического сигнала в звуковое давление. Акустическая система бывает однополосной (один широкополосный излучатель, например, динамическая головка) и многополосной (две и более головок, каждая из которых создаёт звуковое давление в своей частотной полосе). • Сабву фер (англ. subwoofer) — акустическая колонка, воспроизводящая очень низкие частоты (примерно от 20 до 350 Гц). Cабвуфер является самым мощным динамиком в акустической системе, его мощность должна быть равна общей мощности сателлитов. Сабвуферы разделяют на активные и пассивные.

Нау шники (головные телефоны) — устройство для персонального прослушивания речи, музыки или иных звуковых сигналов. В комплекте с микрофоном могут служить гарнитурой — средством для ведения переговоров по телефону или иному средству голосовой связи. Кроме того, наушники используются в звукозаписывающих студиях для точного контроля записываемого трека музыкальной композиции. Основными техническими характеристиками являются: 1)частотный диапазон, 2)чувствительность, 3)сопротивление (импеданс), 4)максимальная мощность и 5)уровень искажений в процентном соотношении. Головные телефоны Sennheiser-HD 280 pro

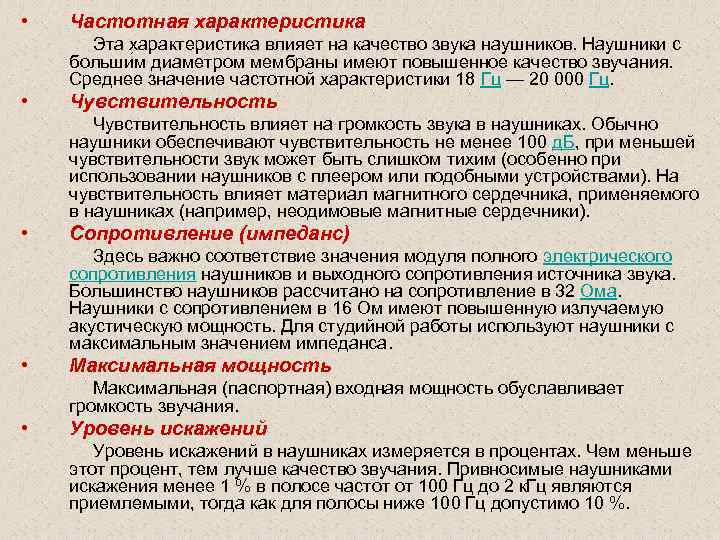

• Частотная характеристика Эта характеристика влияет на качество звука наушников. Наушники с больши м диаметром мембраны имеют повышенное качество звучания. Среднее значение частотной характеристики 18 Гц — 20 000 Гц. • Чувствительность влияет на громкость звука в наушниках. Обычно наушники обеспечивают чувствительность не менее 100 д. Б, при меньшей чувствительности звук может быть слишком тихим (особенно при использовании наушников с плеером или подобными устройствами). На чувствительность влияет материал магнитного сердечника, применяемого в наушниках (например, неодимовые магнитные сердечники). • Сопротивление (импеданс) Здесь важно соответствие значения модуля полного электрического сопротивления наушников и выходного сопротивления источника звука. Большинство наушников рассчитано на сопротивление в 32 Ома. Наушники с сопротивлением в 16 Ом имеют повышенную излучаемую акустическую мощность. Для студийной работы используют наушники с максимальным значением импеданса. • Максимальная мощность Максимальная (паспортная) входная мощность обуславливает громкость звучания. • Уровень искажений в наушниках измеряется в процентах. Чем меньше этот процент, тем лучше качество звучания. Привносимые наушниками искажения менее 1 % в полосе частот от 100 Гц до 2 к. Гц являются приемлемыми, тогда как для полосы ниже 100 Гц допустимо 10 %.

Организация ввода/вывода Способ приема данных или передачи их внешним устройствам существенно зависит от конструкции ЭВМ (не от типа микропроцессора, а от организации всей ЭВМ!). 1. 2. Два способа реализации: Устройства ввода/вывода включаются в общее адресное пространство внутренней памяти (при обращении к определенным адресам памяти вместо обмена с ОЗУ происходит аппаратное подключение того или иного внешнего устройства); Устройства ввода/вывода имеют собственное адресное пространство (внешние устройства образуют отдельное адресное пространство, каждая «ячейка» этого дополнительного адресного пространства называется портом). Возможно сочетание обоих способов.

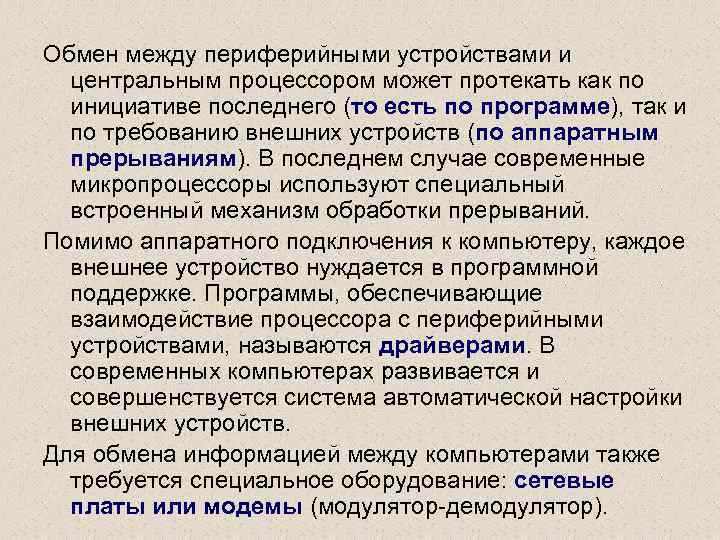

Обмен между периферийными устройствами и центральным процессором может протекать как по инициативе последнего (то есть по программе), так и по требованию внешних устройств (по аппаратным прерываниям). В последнем случае современные микропроцессоры используют специальный встроенный механизм обработки прерываний. Помимо аппаратного подключения к компьютеру, каждое внешнее устройство нуждается в программной поддержке. Программы, обеспечивающие взаимодействие процессора с периферийными устройствами, называются драйверами. В современных компьютерах развивается и совершенствуется система автоматической настройки внешних устройств. Для обмена информацией между компьютерами также требуется специальное оборудование: сетевые платы или модемы (модулятор-демодулятор).
