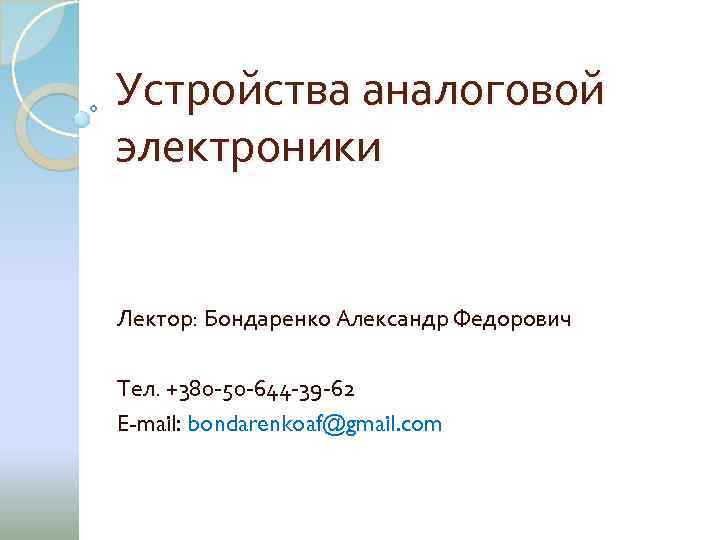

Устройства аналоговой электроники Лектор: Бондаренко Александр Федорович Тел. +380 -50 -644 -39 -62 E-mail: bondarenkoaf@gmail. com
Элементная база аналоговой электроники Диод Вольт-амперная характеристика (ВАХ) диода прямая ветвь ВАХ ІПР – прямой ток ІЗВ – обратный (укр. зворотній) ток обратная ветвь ВАХ UПР – прямое напряжение UЗВ – обратное (укр. зворотне) напряжение ΔІПР / ΔUПР – крутизна прямой ветви ВАХ

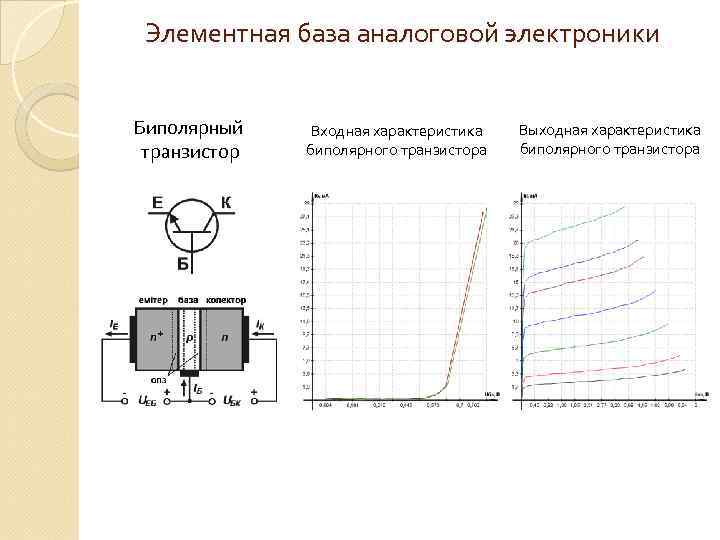

Элементная база аналоговой электроники Биполярный транзистор Входная характеристика биполярного транзистора Выходная характеристика биполярного транзистора

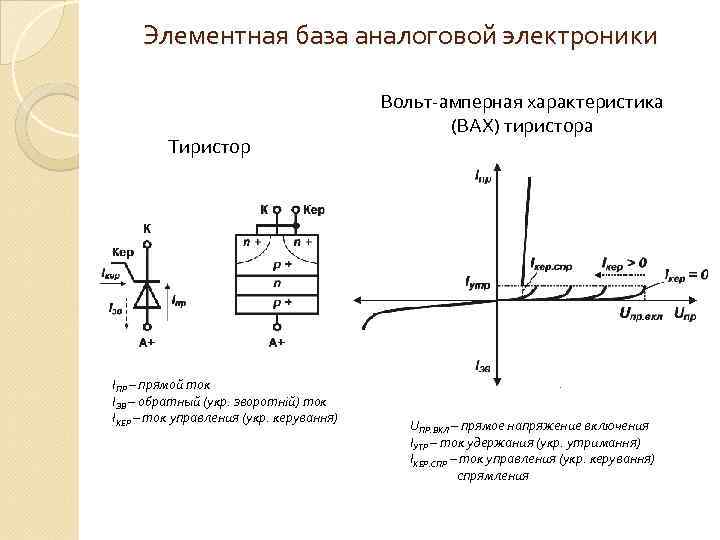

Элементная база аналоговой электроники Тиристор ІПР – прямой ток ІЗВ – обратный (укр. зворотній) ток ІКЕР – ток управления (укр. керування) Вольт-амперная характеристика (ВАХ) тиристора UПР. ВКЛ – прямое напряжение включения IУТР – ток удержания (укр. утримання) IКЕР. СПР – ток управления (укр. керування) спрямления
Элементная база аналоговой электроники Полевой транзистор Входная характеристика полевого транзистора Выходная характеристика полевого транзистора UЗВ – напряжение затвор-исток (укр. виток) UЗВ. пор – пороговое напряжение затвор-исток (укр. виток) UСВ – напряжение сток-исток (укр. виток) UСВ. проб – напряжение сток-исток (укр. виток) пробоя IС – ток стока IС. нас – ток стока насыщения

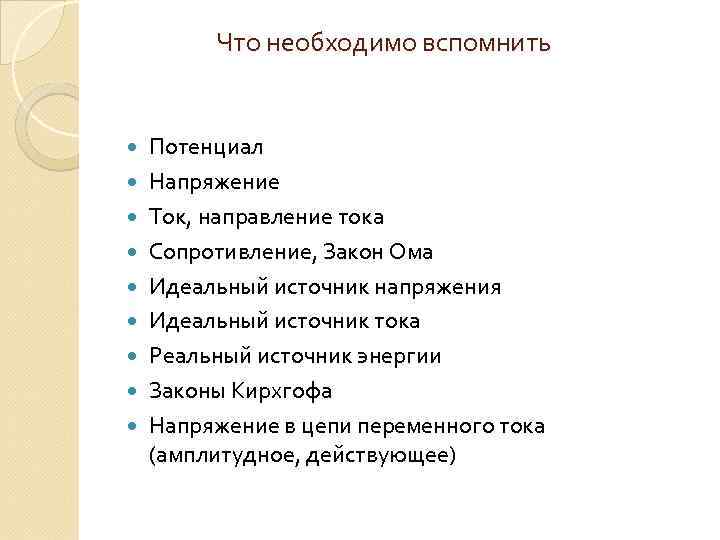

Что необходимо вспомнить Потенциал Напряжение Ток, направление тока Сопротивление, Закон Ома Идеальный источник напряжения Идеальный источник тока Реальный источник энергии Законы Кирхгофа Напряжение в цепи переменного тока (амплитудное, действующее)
Основные понятия Аналоговое устройство – это устройство, предназначенное для работы с аналоговыми сигналами. Аналоговый сигнал – это сигнал, который изменяется непрерывно во времени и может принимать любые значения. Цифровой сигнал – это сигнал, который в любой момент времени может принимать только одно из двух значений: высокий уровень или низкий уровень.
Классификация аналоговых устройств Усилитель – это устройство, которое предназначено для изменения (увеличения или уменьшения) амплитуды сигнала без изменения его формы. Генератор – это устройство, которое предназначено для получения сигналов заданной формы и с заданными характеристиками (с заданной частотой и амплитудой). Примеры: генератор прямоугольных сигналов, генератор синусоидальных сигналов. Функциональный преобразователь – это устройство, которое предназначено для изменения типа или формы сигнала. Примеры: преобразователь аналогового сигнала в цифровой, преобразователь переменного сигнала в постоянный.
