Установка Ethernet + IPTV

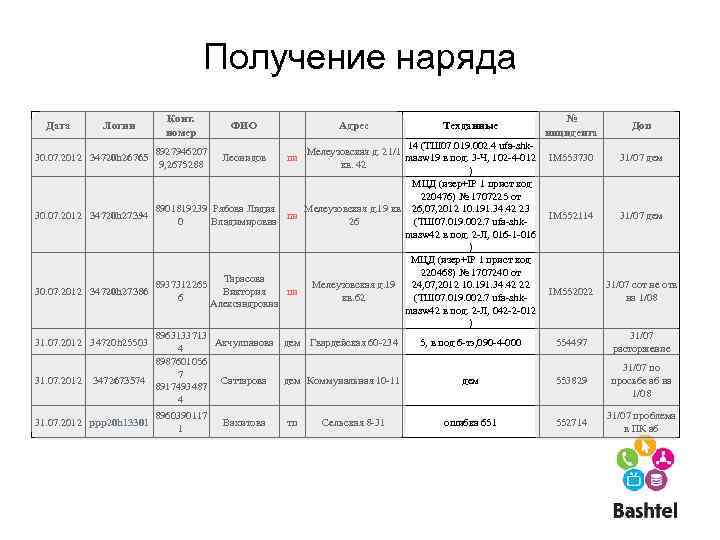

Получение наряда Дата Логин 30. 07. 2012 31. 07. 2012 ФИО Адрес Техданные 14 (ТШ 07. 019. 002. 4 ufa-shk. Мелеузовская д. 21/1 masw 19 в под. 3 -Ч, 102 -4 -012 кв. 42 ) МЦД (изер+IP 1 прист код 220476) № 1707225 от 8901819239 Рябова Лидия Мелеузовская д. 19 кв. 26, 07, 2012 10. 191. 34. 42 23 34720 h 27394 пи 0 Владимировна 26 (ТШ 07. 019. 002. 7 ufa-shkmasw 42 в под. 2 -Л, 016 -1 -016 ) МЦД (изер+IP 1 прист код 220468) № 1707240 от Тарасова 8937312265 Мелеузовская д. 19 24, 07, 2012 10. 191. 34. 42 22 Виктория 34720 h 27386 пи 6 кв. 62 (ТШ 07. 019. 002. 7 ufa-shk. Александровна masw 42 в под. 2 -Л, 042 -2 -012 ) 8963133713 34720 h 25503 Акчулпанова дем Гвардейская 60 -234 5, в под 6 -тэ, 090 -4 -000 4 8987601056 7 3472673574 Саттарова дем Коммунальная 10 -11 дем 8917493487 4 30. 07. 2012 34720 h 26765 30. 07. 2012 Конт. номер 31. 07. 2012 ppp 20 h 13301 8927946207 9, 2675288 8960390117 1 Леонидов Вахитова пи тп Сельская 8 -31 ошибка 651 № инцидента Доп IM 553730 31/07 дем IM 552114 31/07 дем IM 552022 31/07 сот не отв на 1/08 554497 31/07 расторжение 553829 31/07 по просьбе аб на 1/08 552714 31/07 проблема в ПК аб

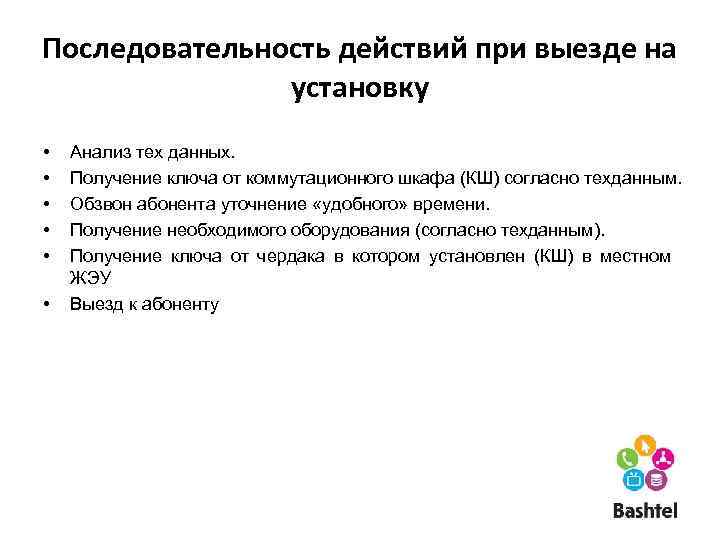

Последовательность действий при выезде на установку • • • Анализ тех данных. Получение ключа от коммутационного шкафа (КШ) согласно техданным. Обзвон абонента уточнение «удобного» времени. Получение необходимого оборудования (согласно техданным). Получение ключа от чердака в котором установлен (КШ) в местном ЖЭУ Выезд к абоненту

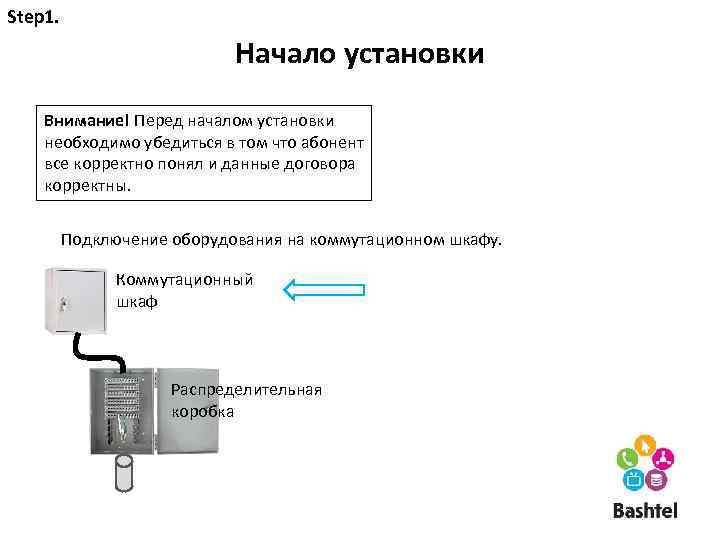

Step 1. Начало установки Внимание! Перед началом установки необходимо убедиться в том что абонент все корректно понял и данные договора корректны. Подключение оборудования на коммутационном шкафу. Коммутационный шкаф Распределительная коробка

Упрощенная схема коммутаций Сигнал от провайдера Коммутатор Плинт в коммутационном шкафу Распределительная коробка в подъезде Абонент

Step 1. Начало установки Схема подключения оборудования в коммутационном шкафу коммутатор Либо в патчпанель Подключение коммутатора и плинта в строгом соответствии техданным. патчкорд плинт

Расшифровка техданных в наряде на подключение абонента к сети — Ethernet. ААБ-В-ГГ, ДД-B-ГГ 10. 191. 4. 38 порт N ТШ. 05. 010. 005. 6 (2 -тэ), Данные для монтёров, осуществляющих подключение абонентов AA — номер плинта в шкафу*, ДД — порт на патч-панели, Б — четвёрка на плинте в шкафу*, В — номер распредкоробки, ГГ — четвёрка в РК* ТШ. 05. 010. 005. 6 — номер шкафа, (2 -тэ) — подъезд и место установки шкафа Данные для РУМС 10. 191. 4. 38 — IP адрес коммутатора, порт N — порт на коммутаторе * - согласно утверждённой схемы разводки 25 -парного кабеля.

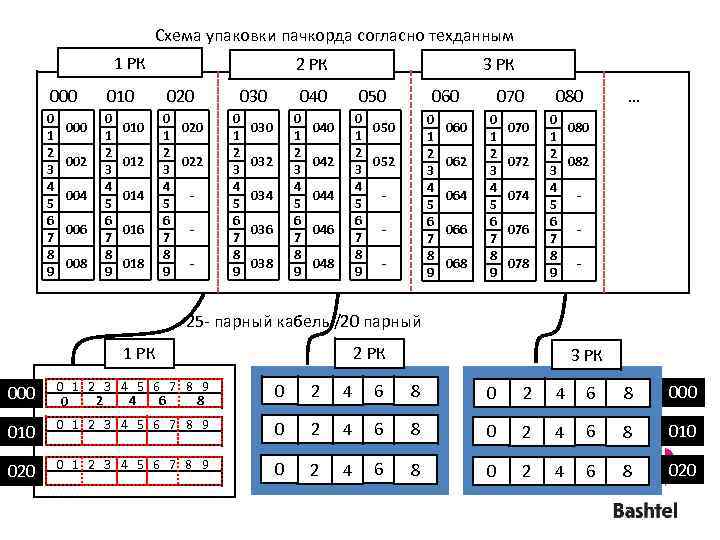

Схема упаковки пачкорда согласно техданным 1 РК 000 010 020 0 1 2 3 4 5 6 7 8 9 0 020 1 2 022 3 4 5 6 7 8 9 000 002 004 006 008 010 012 014 016 018 3 РК 2 РК 030 0 1 2 3 4 5 6 7 8 9 040 0 1 2 3 4 5 6 7 8 9 030 032 034 036 038 050 060 0 050 1 2 052 3 4 5 6 7 8 9 040 042 044 046 048 0 1 2 3 4 5 6 7 8 9 060 062 064 066 068 070 0 1 2 3 4 5 6 7 8 9 070 072 074 076 078 080 … 0 080 1 2 082 3 4 5 6 7 8 9 25 - парный кабель /20 парный 1 РК 2 РК 3 РК 000 0 1 2 3 4 5 6 7 8 9 6 4 2 8 0 0 2 4 6 8 000 010 0 1 2 3 4 5 6 7 8 9 0 2 4 6 8 010 020 0 1 2 3 4 5 6 7 8 9 0 2 4 6 8 020

030 0 032 2 034 4 036 1 3 5 6 7 038 8 9 000 002 004 006 008

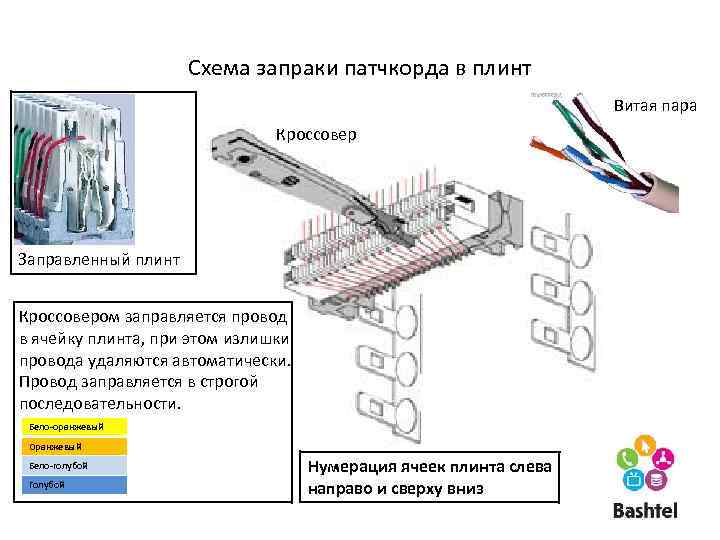

Схема запраки патчкорда в плинт Витая пара Кроссовер Заправленный плинт Кроссовером заправляется провод в ячейку плинта, при этом излишки провода удаляются автоматически. Провод заправляется в строгой последовательности. Бело-оранжевый Оранжевый Бело-голубой Голубой Нумерация ячеек плинта слева направо и сверху вниз

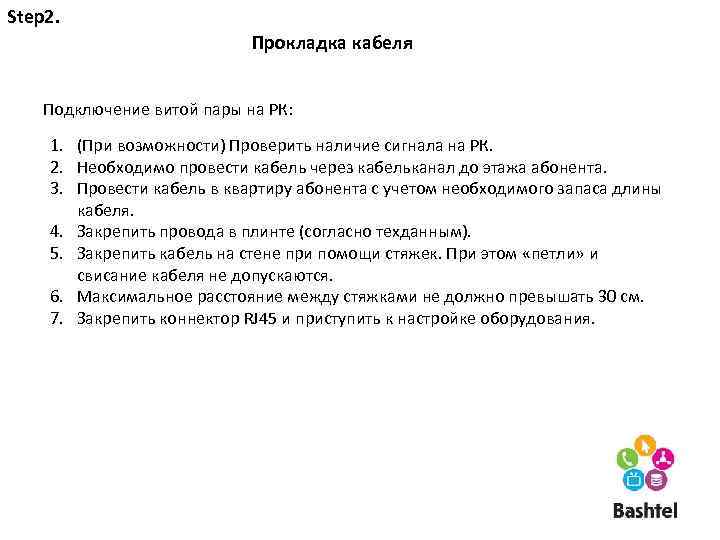

Step 2. Прокладка кабеля Подключение витой пары на РК: 1. (При возможности) Проверить наличие сигнала на РК. 2. Необходимо провести кабель через кабельканал до этажа абонента. 3. Провести кабель в квартиру абонента с учетом необходимого запаса длины кабеля. 4. Закрепить провода в плинте (согласно техданным). 5. Закрепить кабель на стене при помощи стяжек. При этом «петли» и свисание кабеля не допускаются. 6. Максимальное расстояние между стяжками не должно превышать 30 см. 7. Закрепить коннектор RJ 45 и приступить к настройке оборудования.

Схема заправки проводов в коннектор
