Установка для виброабразивной обработки Работу выполнил Тарасов В. С. Студент группы Ин-21 Вят. ГУ. Киров. 2012 г.
Абразивная обработка – механическая обработка деталей из металла, дерева, стекла, пластмассы, кожи и других материалов абразивным инструментом на станках или вручную. Абразивный инструмент изготовляют из твёрдых горных пород и минералов: природных – алмаз, корунд, наждак, кварц , пемза и др. и искусственных – синтетический алмаз, электрокорунд, эльбор и др. Такие материалы состоят из абразивных зёрен – кристаллических осколков (кристаллитов), острые края которых являются своеобразными мини-резцами.

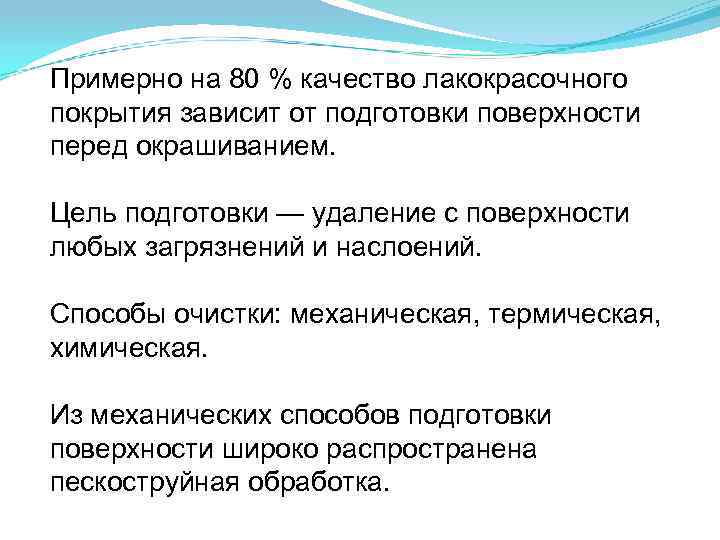

Примерно на 80 % качество лакокрасочного покрытия зависит от подготовки поверхности перед окрашиванием. Цель подготовки — удаление с поверхности любых загрязнений и наслоений. Способы очистки: механическая, термическая, химическая. Из механических способов подготовки поверхности широко распространена пескоструйная обработка.
Пескоструйная обработка : Плюсы: -достижение наилучшей шероховатости для покраски; - дешевизна оборудования. Минусы: - тяжелые условия труда; - невозможность обработки тонколистовых изделий; - выбросы в атмосферу.

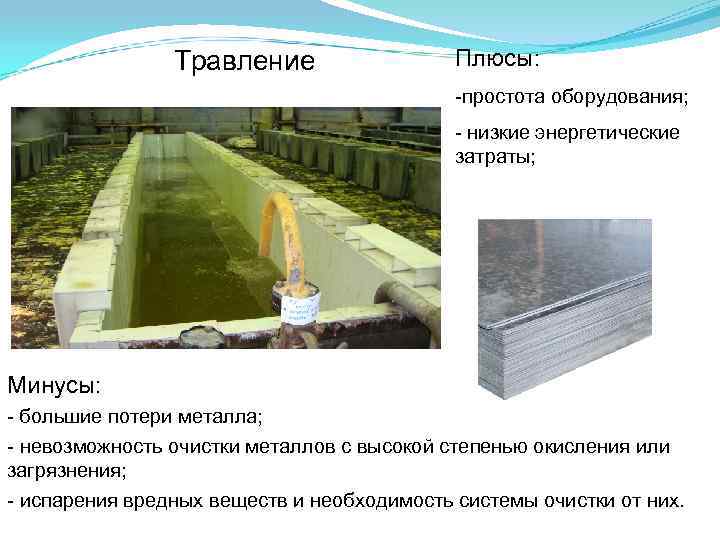

Травление Плюсы: -простота оборудования; - низкие энергетические затраты; Минусы: - большие потери металла; - невозможность очистки металлов с высокой степенью окисления или загрязнения; - испарения вредных веществ и необходимость системы очистки от них.

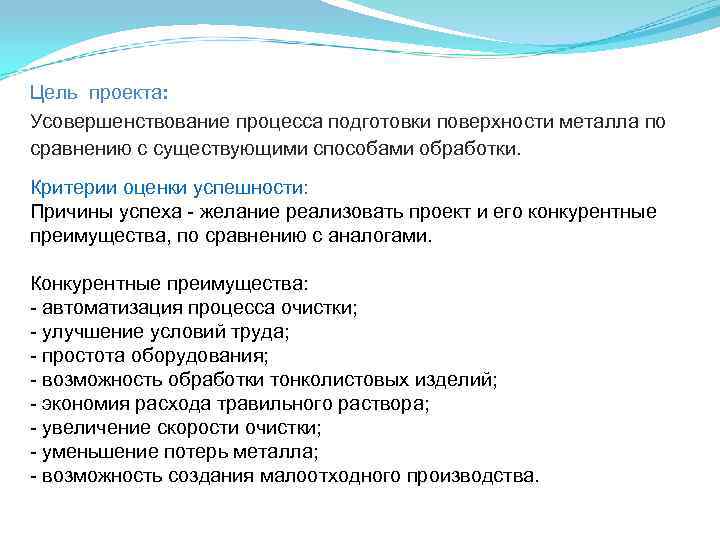

Цель проекта: Усовершенствование процесса подготовки поверхности металла по сравнению с существующими способами обработки. Критерии оценки успешности: Причины успеха - желание реализовать проект и его конкурентные преимущества, по сравнению с аналогами. Конкурентные преимущества: - автоматизация процесса очистки; - улучшение условий труда; - простота оборудования; - возможность обработки тонколистовых изделий; - экономия расхода травильного раствора; - увеличение скорости очистки; - уменьшение потерь металла; - возможность создания малоотходного производства.

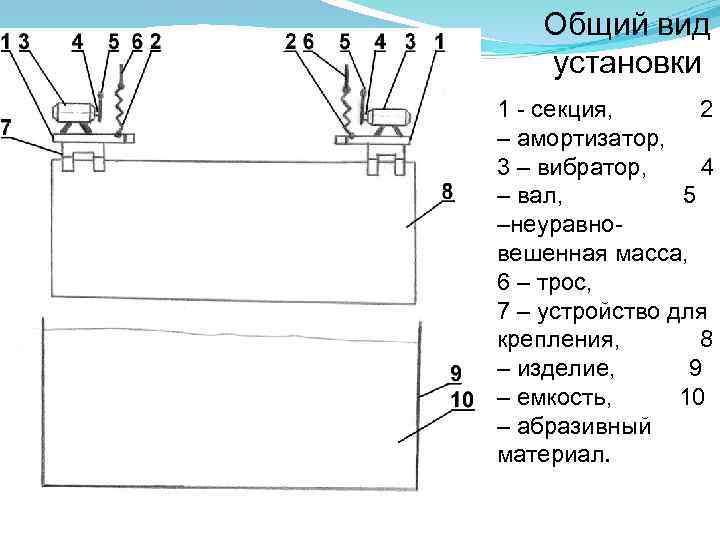

Общий вид установки 1 - секция, 2 – амортизатор, 3 – вибратор, 4 – вал, 5 –неуравно- вешенная масса, 6 – трос, 7 – устройство для крепления, 8 – изделие, 9 – емкость, 10 – абразивный материал.

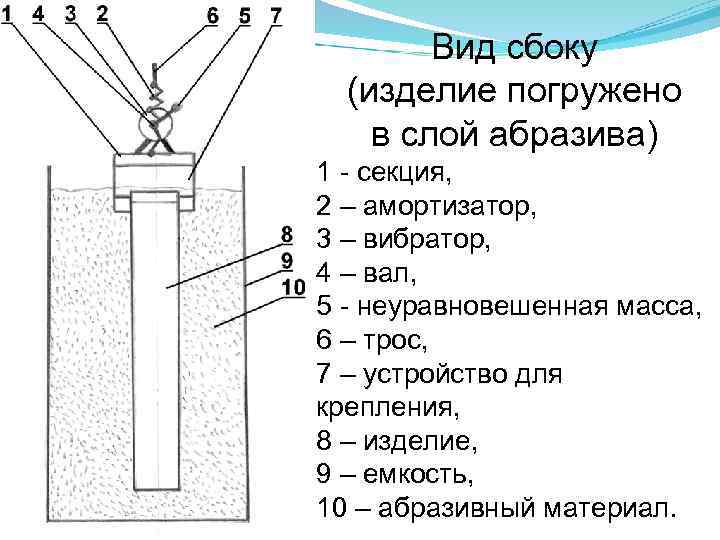

Вид сбоку (изделие погружено в слой абразива) 1 - секция, 2 – амортизатор, 3 – вибратор, 4 – вал, 5 - неуравновешенная масса, 6 – трос, 7 – устройство для крепления, 8 – изделие, 9 – емкость, 10 – абразивный материал.

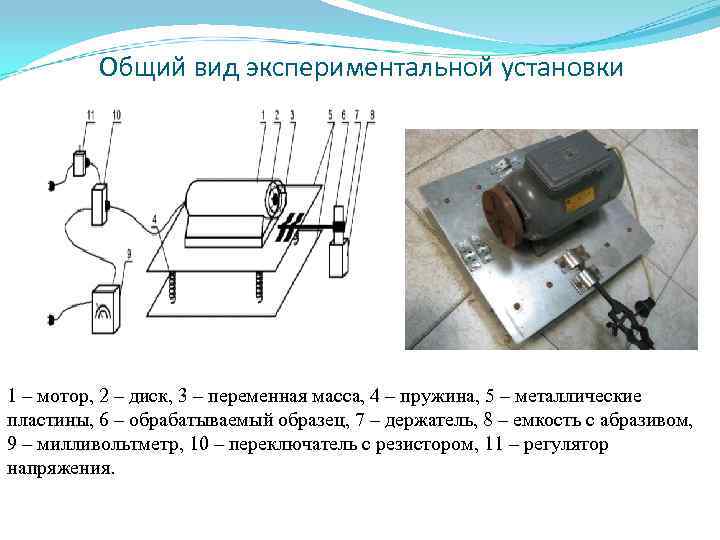

Общий вид экспериментальной установки 1 – мотор, 2 – диск, 3 – переменная масса, 4 – пружина, 5 – металлические пластины, 6 – обрабатываемый образец, 7 – держатель, 8 – емкость с абразивом, 9 – милливольтметр, 10 – переключатель с резистором, 11 – регулятор напряжения.

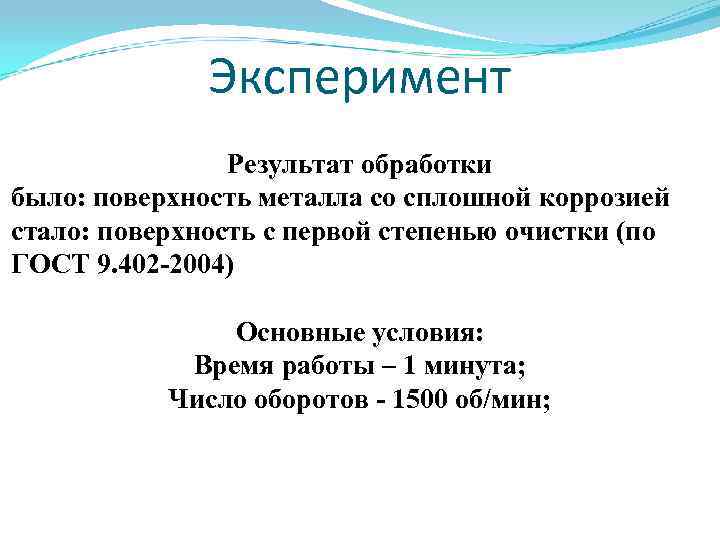

Эксперимент Результат обработки было: поверхность металла со сплошной коррозией стало: поверхность с первой степенью очистки (по ГОСТ 9. 402 -2004) Основные условия: Время работы – 1 минута; Число оборотов - 1500 об/мин;

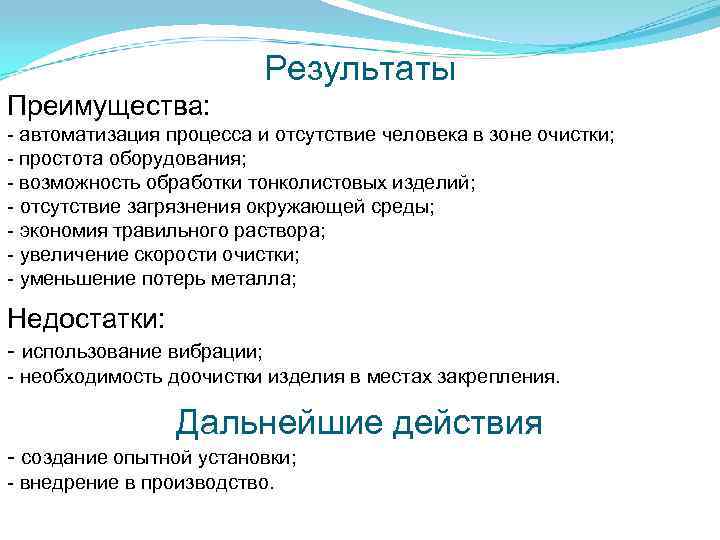

Результаты Преимущества: - автоматизация процесса и отсутствие человека в зоне очистки; - простота оборудования; - возможность обработки тонколистовых изделий; - отсутствие загрязнения окружающей среды; - экономия травильного раствора; - увеличение скорости очистки; - уменьшение потерь металла; Недостатки: - использование вибрации; - необходимость доочистки изделия в местах закрепления. Дальнейшие действия - создание опытной установки; - внедрение в производство.

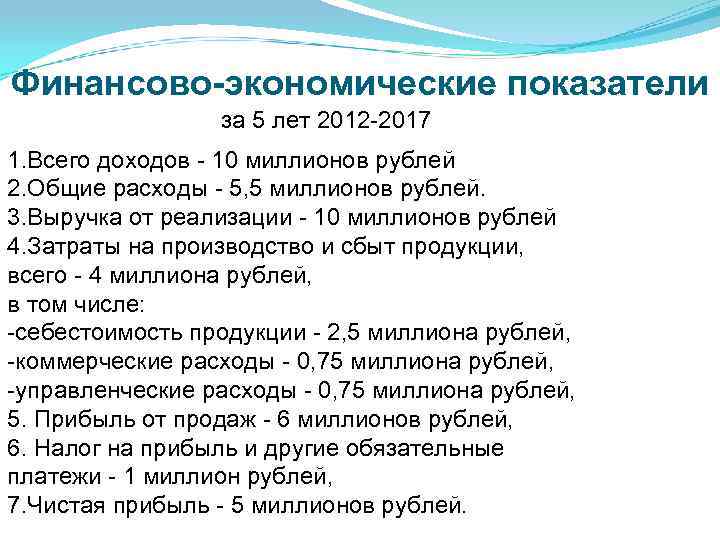

Финансово-экономические показатели за 5 лет 2012 -2017 1. Всего доходов - 10 миллионов рублей 2. Общие расходы - 5, 5 миллионов рублей. 3. Выручка от реализации - 10 миллионов рублей 4. Затраты на производство и сбыт продукции, всего - 4 миллиона рублей, в том числе: -себестоимость продукции - 2, 5 миллиона рублей, -коммерческие расходы - 0, 75 миллиона рублей, -управленческие расходы - 0, 75 миллиона рублей, 5. Прибыль от продаж - 6 миллионов рублей, 6. Налог на прибыль и другие обязательные платежи - 1 миллион рублей, 7. Чистая прибыль - 5 миллионов рублей.
Спасибо за внимание!
