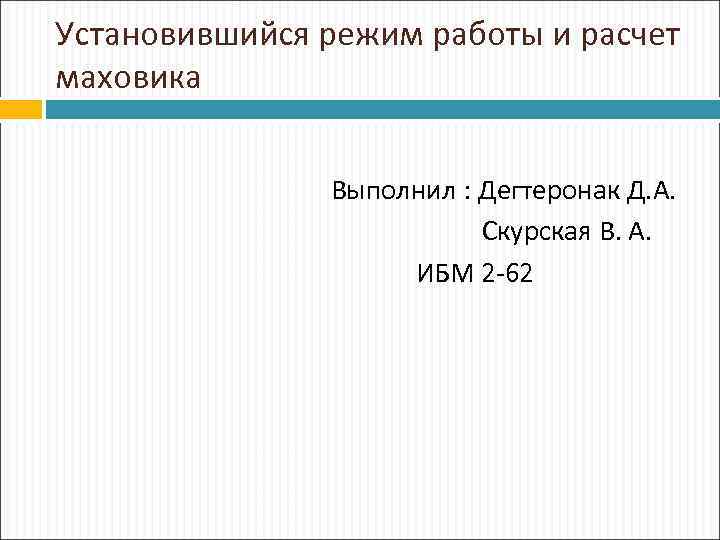

Установившийся режим работы и расчет маховика Выполнил : Дегтеронак Д. А. Скурская В. А. ИБМ 2 -62
Маховик (Маховое колесо) -массивный вращающийся диск, использующийся в качестве накопителя (инерционный аккумулятор) кинетической энергии.
Установившийся режим работы машины Установившийся режим движения машины наступает тогда когда работа внешних сил за цикл не изменяет ее энергии, то есть суммарная работа внешних сил за цикл движения равна нулю. Установившееся движение Адц = │Асц │ ∑Ац = ΔТ = 0

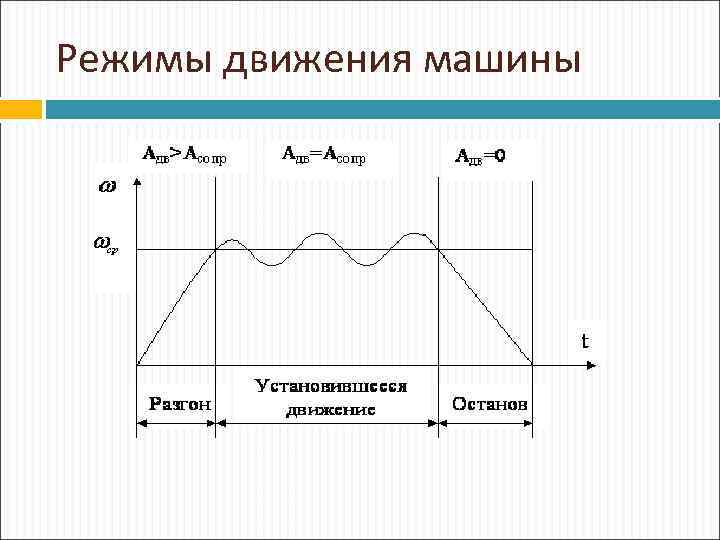

Режимы движения машины

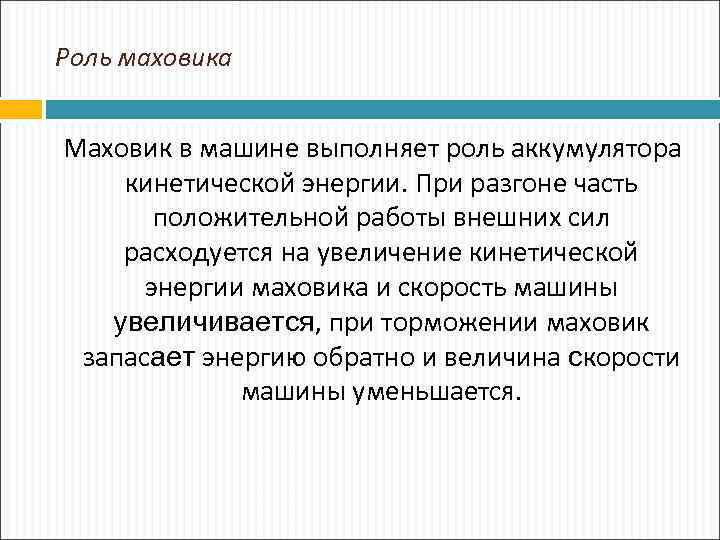

Роль маховика Маховик в машине выполняет роль аккумулятора кинетической энергии. При разгоне часть положительной работы внешних сил расходуется на увеличение кинетической энергии маховика и скорость машины увеличивается, при торможении маховик запасает энергию обратно и величина скорости машины уменьшается.
Обзор типов маховиков В настоящее время, существуют пять основных типов маховиков: Диск с отверстием Диск равной прочности Обод со спицами Супермаховик

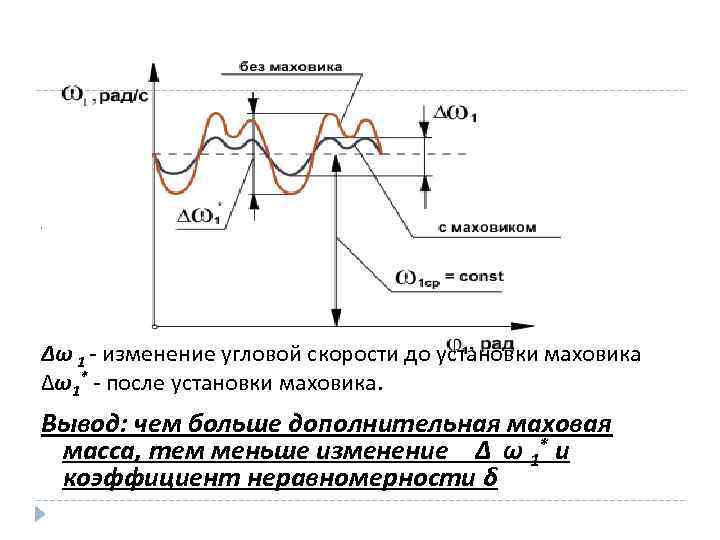

. Δω 1 - изменение угловой скорости до установки маховика Δω1* - после установки маховика. Вывод: чем больше дополнительная маховая масса, тем меньше изменение Δ ω 1* и коэффициент неравномерности δ
Расчет маховика Основная задача при расчете маховика – это определение его необходимого момента инерции. Маховик с таким моментом инерции в интервале скоростей от до должен произвести и компенсировать работу, равную изменению кинетической энергии механизма за это время:
Определение момента инерции маховика Для определения величины При больших маховых массах задаются и
Габаритные размеры и масса маховика Если маховик выполняется в форме сплошного диска с наружным диаметром D и шириной b, то его момент инерции относительно оси вращения J вычисляют по формуле Относительная ширина маховика m- масса маховика, ρ- плотность маховика
Габаритные размеры и масса маховика После подстановки частных значений ρ=7800 =0, 2
Габаритные размеры и масса маховика В ряде случаев маховик выполняют в виде массивного обода, который связан со ступицей более тонким диском или спицами. Момент инерции обода шириной b и с диаметрами D определяют по формуле

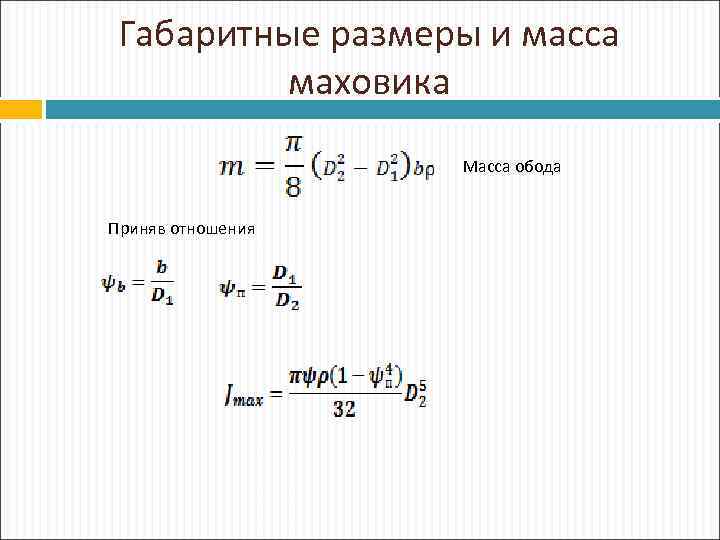

Габаритные размеры и масса маховика Масса обода Приняв отношения
Габаритные размеры и масса маховкика Назначив наружный диаметр D обода, определяют ширину обода , внутренний диаметр и рассчитывают массу обода маховика

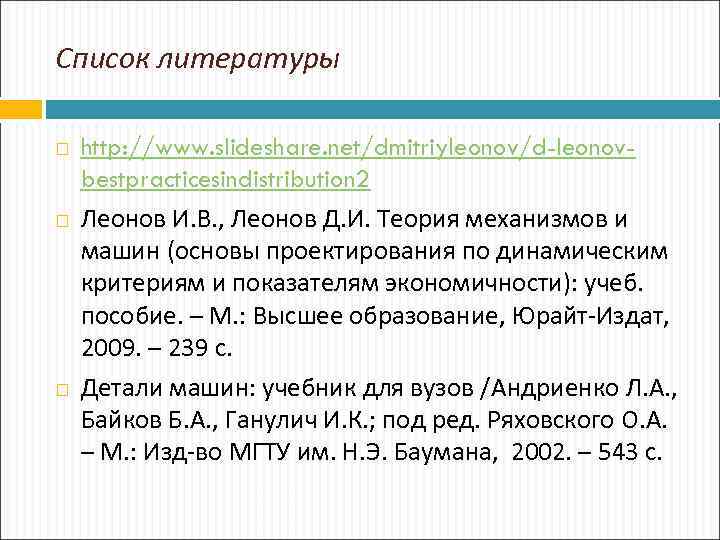

Список литературы http: //www. slideshare. net/dmitriyleonov/d-leonovbestpracticesindistribution 2 Леонов И. В. , Леонов Д. И. Теория механизмов и машин (основы проектирования по динамическим критериям и показателям экономичности): учеб. пособие. – М. : Высшее образование, Юрайт-Издат, 2009. – 239 с. Детали машин: учебник для вузов /Андриенко Л. А. , Байков Б. А. , Ганулич И. К. ; под ред. Ряховского О. А. – М. : Изд-во МГТУ им. Н. Э. Баумана, 2002. – 543 с.
