DIGMESA факты • Digmesa - Швейцария: • Разработчик и производитель расходомеров для малых расходов жидкостей • Основана в 1983 Heinz Plüss (г. Биль), сегодня расположена в г. Ипcах • Семейное предприятие (уже 2 ое поколение семьи Plüss) • 55 сотрудников (2011 г) 2

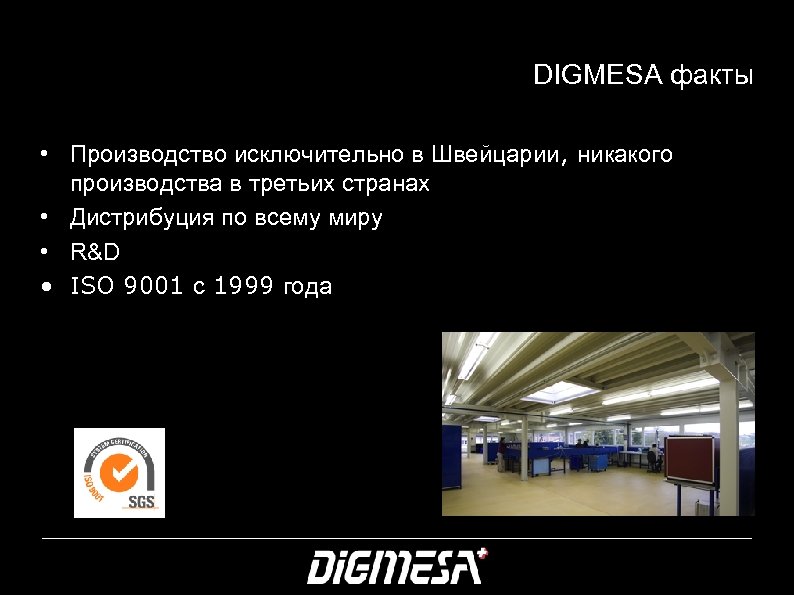

DIGMESA факты • Производство исключительно в Швейцарии, никакого производства в третьих странах • Дистрибуция по всему миру • R&D • ISO 9001 с 1999 года 3

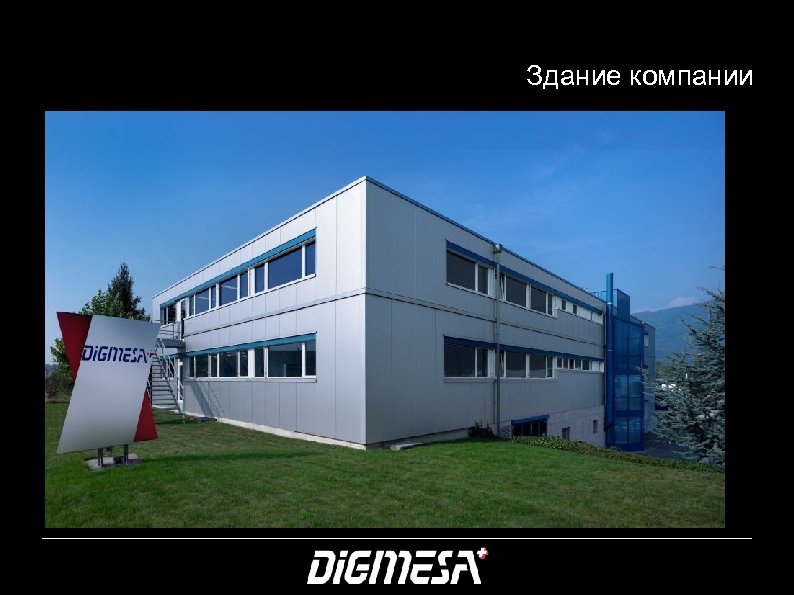

Здание компании 4

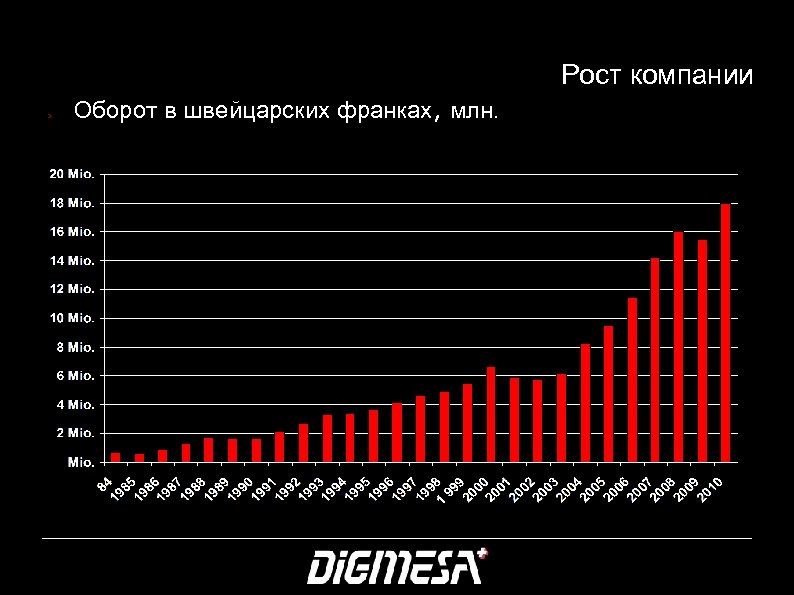

Рост компании > Оборот в швейцарских франках, млн. 5

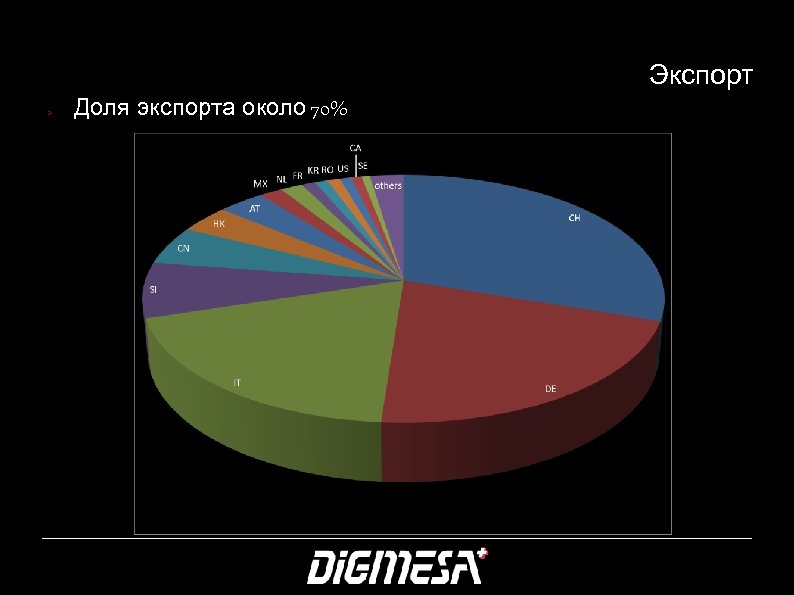

Экспорт > Доля экспорта около 70% 6

Ключевые заказчики 7

DIGMESA рынки • • Производители кофе машин Производство/розлив напитков, пищевая промышленность Химическая промышленность и биотехнологии Микроэлектроника 8

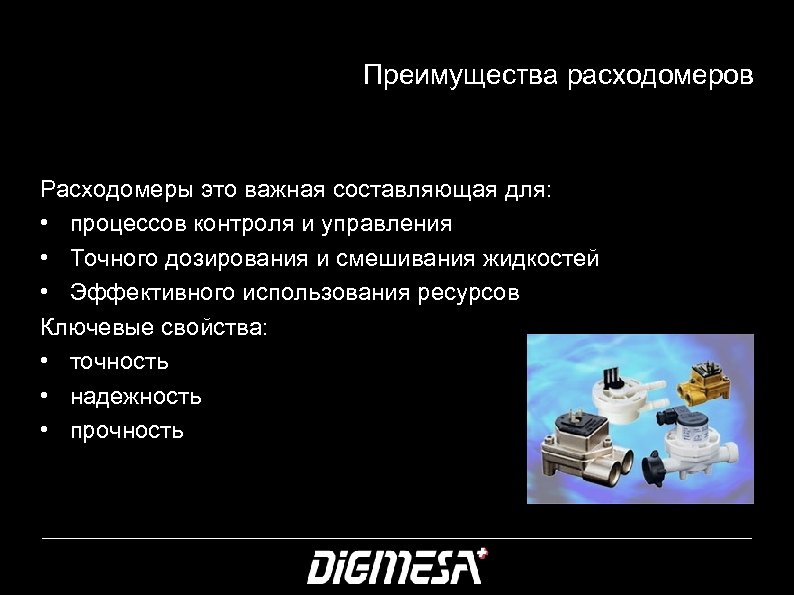

Преимущества расходомеров Расходомеры это важная составляющая для: • процессов контроля и управления • Точного дозирования и смешивания жидкостей • Эффективного использования ресурсов Ключевые свойства: • точность • надежность • прочность 9

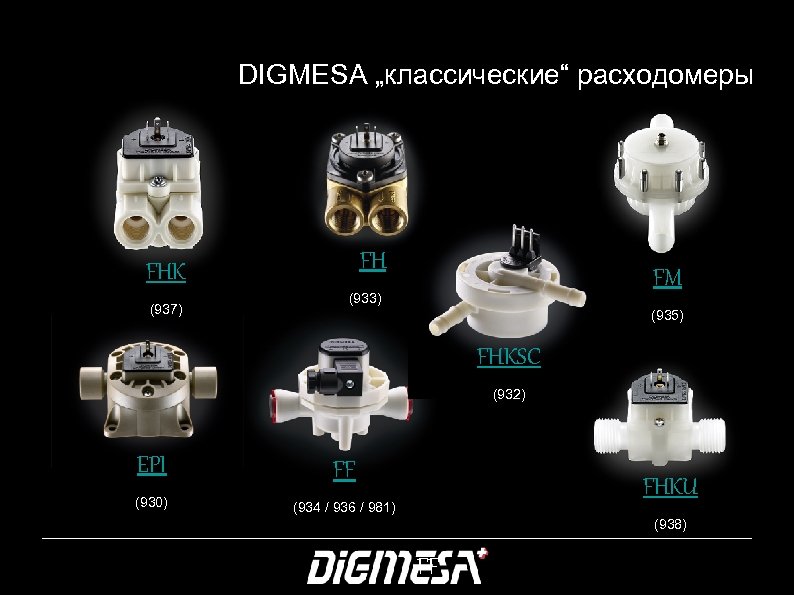

DIGMESA „классические“ расходомеры FH FHK (937) FM (933) (935) FHKSC (932) EPI FF (930) (934 / 936 / 981) FHKU (938) FF 10

DIGMESA „классические“ расходомеры • Лопастные расходомеры с сенсором Холла • Выход: импульсный– идеальный для дозирования Расход: 0. 03 л/мин – 45 л/мин • Широкий выбор материалов для разных сред • Кислоты, суспензии, ультрачистая вода и напитки, а также масло и другие среды с высокой вязкостью Успешное измерение сильно зависит от правильного выбора расходомера! 11

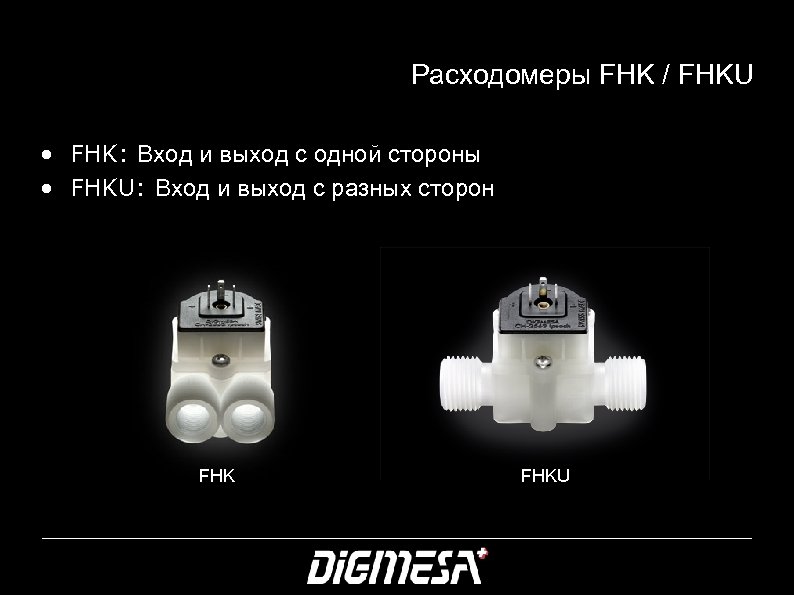

Расходомеры FHK / FHKU • FHK: Вход и выход с одной стороны • FHKU: Вход и выход с разных сторон FHKU 12

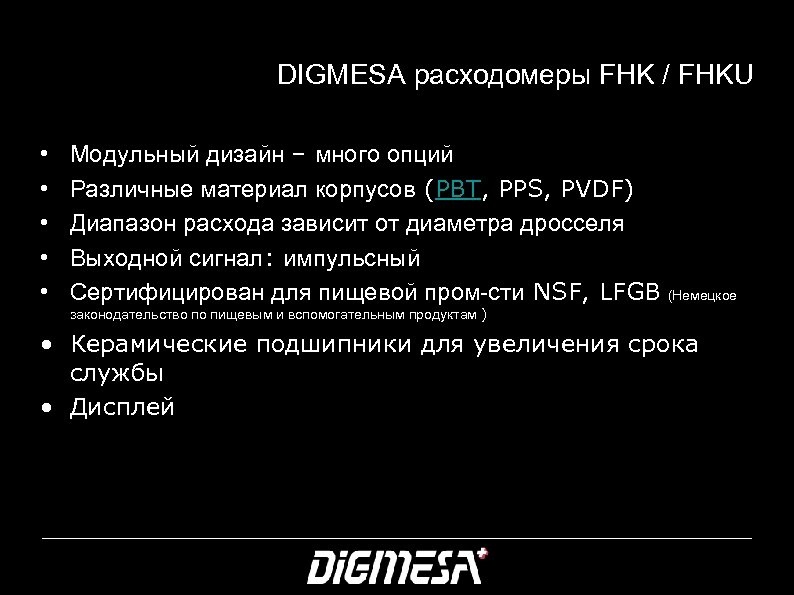

DIGMESA расходомеры FHK / FHKU • • • Модульный дизайн – много опций Различные материал корпусов (PBT, PPS, PVDF) Диапазон расхода зависит от диаметра дросселя Выходной сигнал: импульсный Сертифицирован для пищевой пром-сти NSF, LFGB (Немецкое законодательство по пищевым и вспомогательным продуктам ) • Керамические подшипники для увеличения срока службы • Дисплей 13

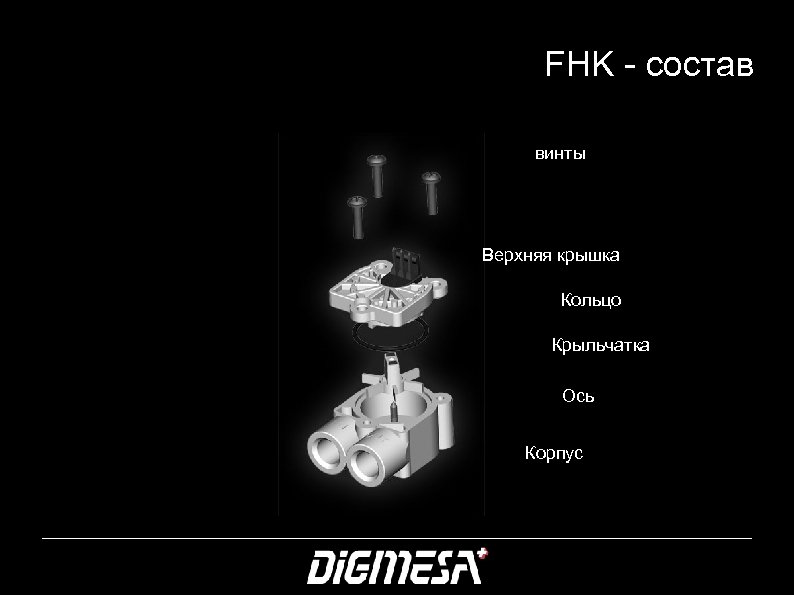

FHK - состав винты Верхняя крышка Кольцо Крыльчатка Ось Корпус 14

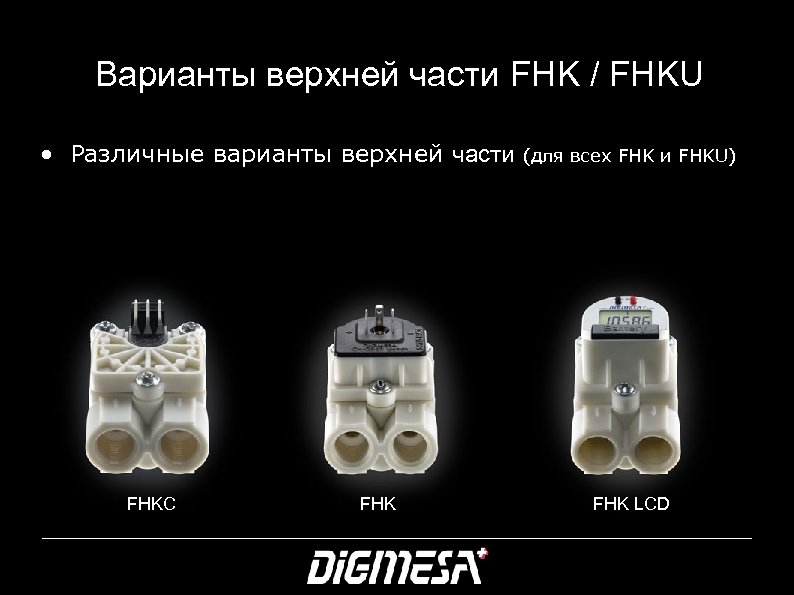

Варианты верхней части FHK / FHKU • Различные варианты верхней части FHKC FHK (для всех FHK и FHKU) FHK LCD 15

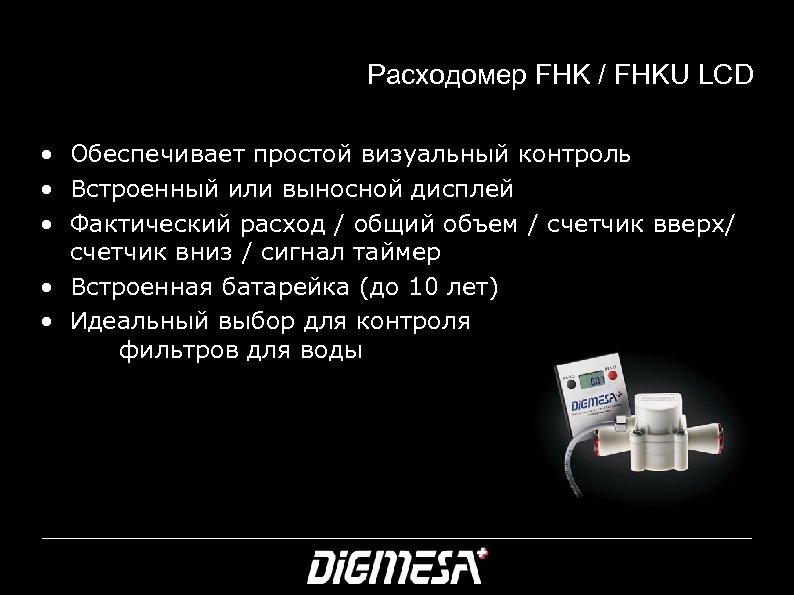

Расходомер FHK / FHKU LCD • Обеспечивает простой визуальный контроль • Встроенный или выносной дисплей • Фактический расход / общий объем / счетчик вверх/ счетчик вниз / сигнал таймер • Встроенная батарейка (до 10 лет) • Идеальный выбор для контроля фильтров для воды 16

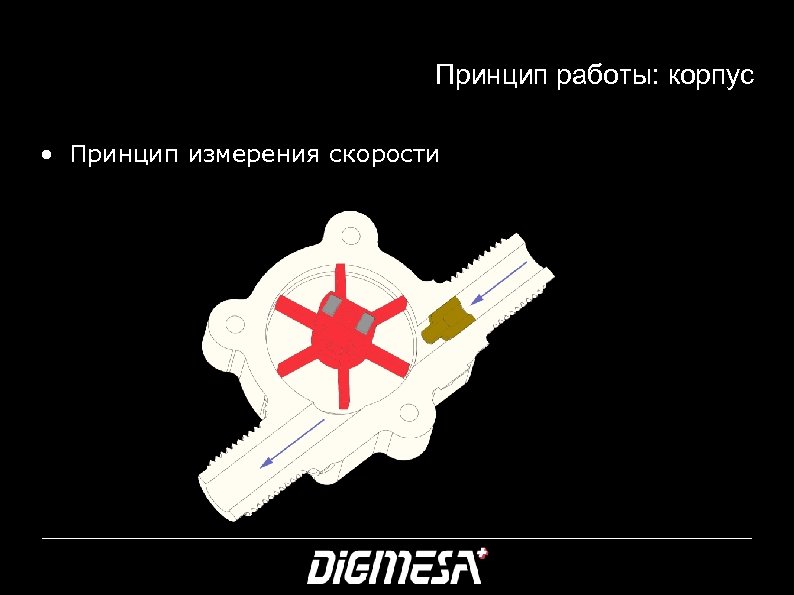

Принцип работы: корпус • Принцип измерения скорости 17

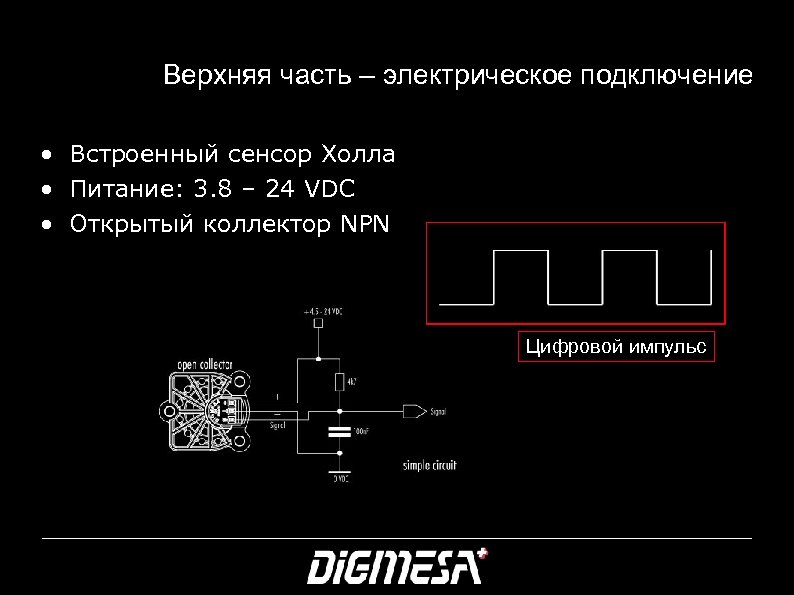

Верхняя часть – электрическое подключение • Встроенный сенсор Холла • Питание: 3. 8 – 24 VDC • Открытый коллектор NPN Цифровой импульс

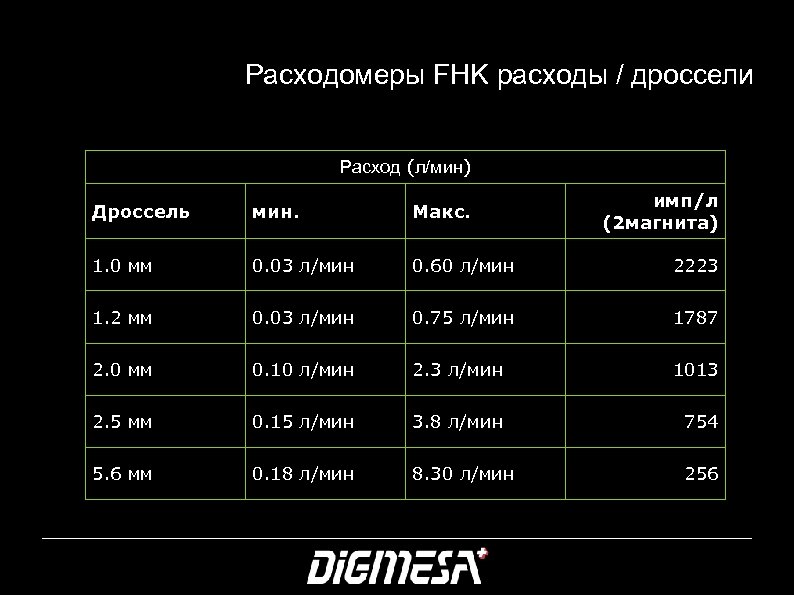

Расходомеры FHK расходы / дроссели Расход (л/мин) имп/л (2 магнита) Дроссель мин. Макс. 1. 0 мм 0. 03 л/мин 0. 60 л/мин 2223 1. 2 мм 0. 03 л/мин 0. 75 л/мин 1787 2. 0 мм 0. 10 л/мин 2. 3 л/мин 1013 2. 5 мм 0. 15 л/мин 3. 8 л/мин 754 5. 6 мм 0. 18 л/мин 8. 30 л/мин 256

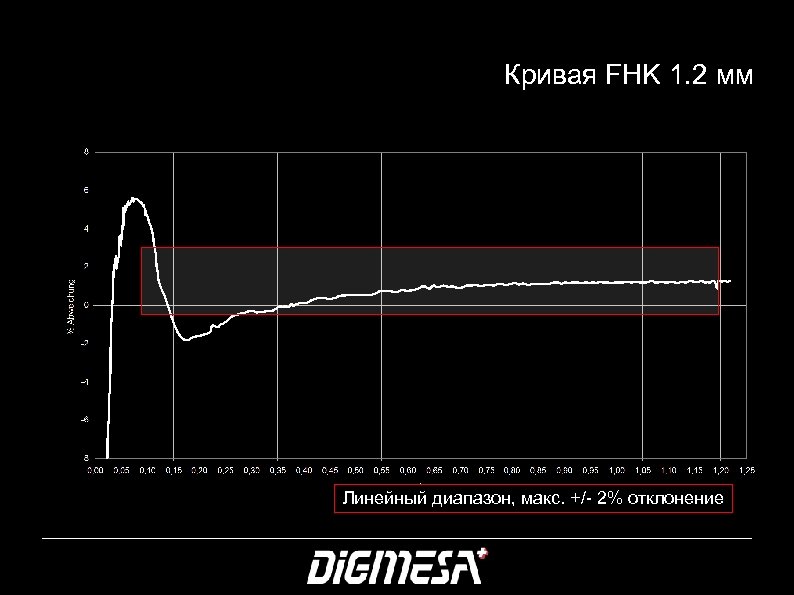

Кривая FHK 1. 2 мм Линейный диапазон, макс. +/- 2% отклонение 20

Потеря давления FHK 1. 2 мм Макс потеря давления 1 бар 21

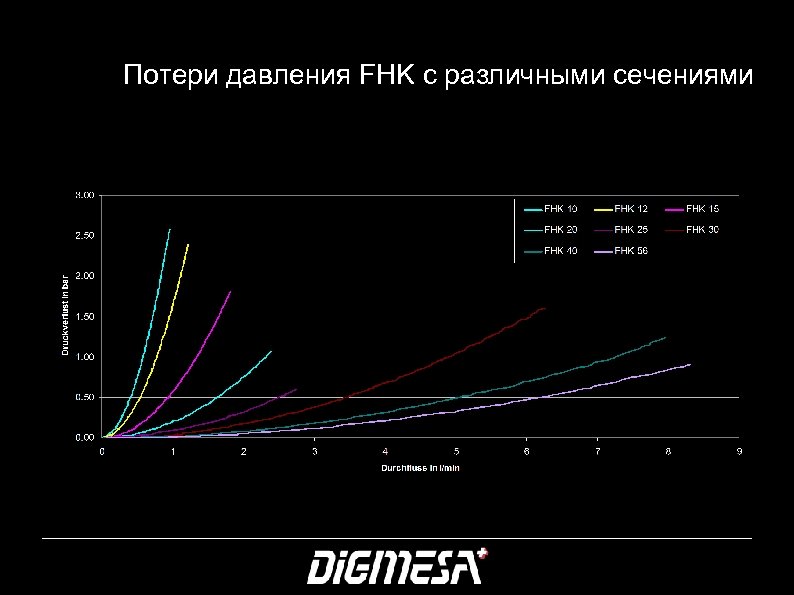

Потери давления FHK с различными сечениями 22

Полезные советы • • • Положение при монтаже: горизонтальное Отсутствие воздуха Избегать скачков давление Избегать пульсаций среды Диапазон измерения и размера сопла должны соответствовать • Для большего разрешения использовать 4 магнита • Использовать опцию с керамическими подшипниками для длительных измерений или высоких скоростей • Не продувать сжатым воздухом!

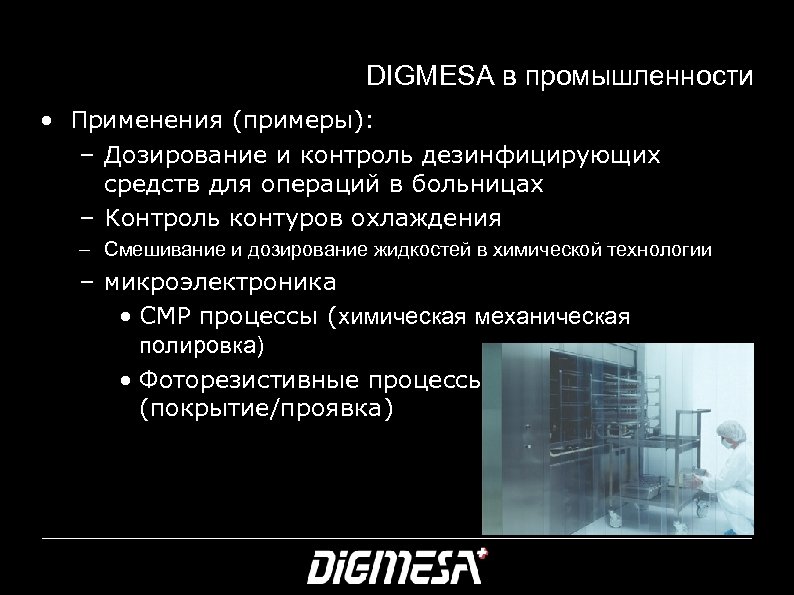

DIGMESA в промышленности • Применения (примеры): – Дозирование и контроль дезинфицирующих средств для операций в больницах – Контроль контуров охлаждения – Смешивание и дозирование жидкостей в химической технологии – микроэлектроника • CMP процессы (химическая механическая полировка) • Фоторезистивные процессы (покрытие/проявка)

Полупроводниковая промышленность высокие стандарты в производстве полупроводников могут быть достигнуты с помощью расходомеров DIGMESA 25

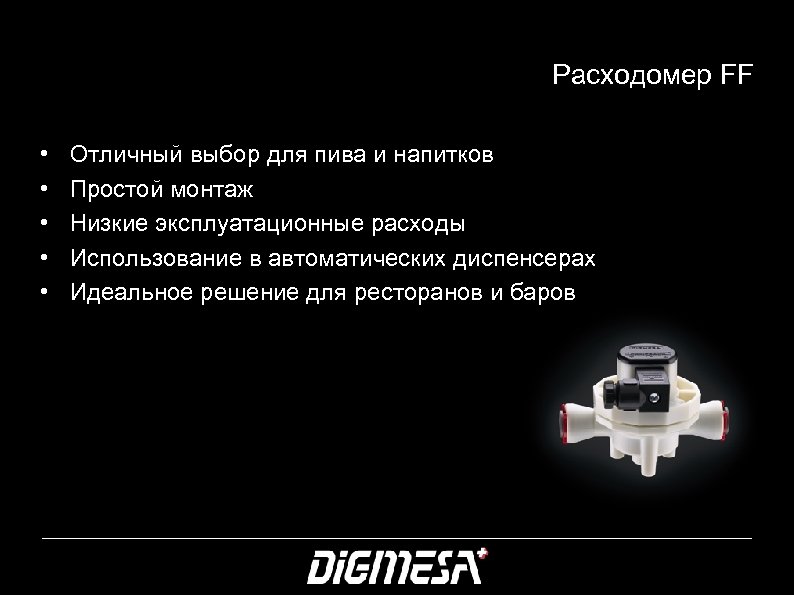

Расходомер FF • • • Отличный выбор для пива и напитков Простой монтаж Низкие эксплуатационные расходы Использование в автоматических диспенсерах Идеальное решение для ресторанов и баров 26

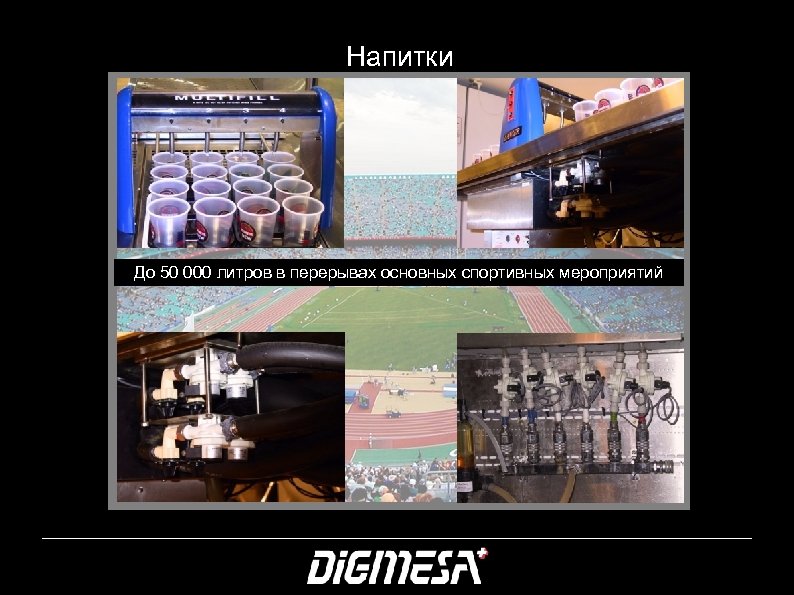

Напитки До 50 000 литров в перерывах основных спортивных мероприятий 27

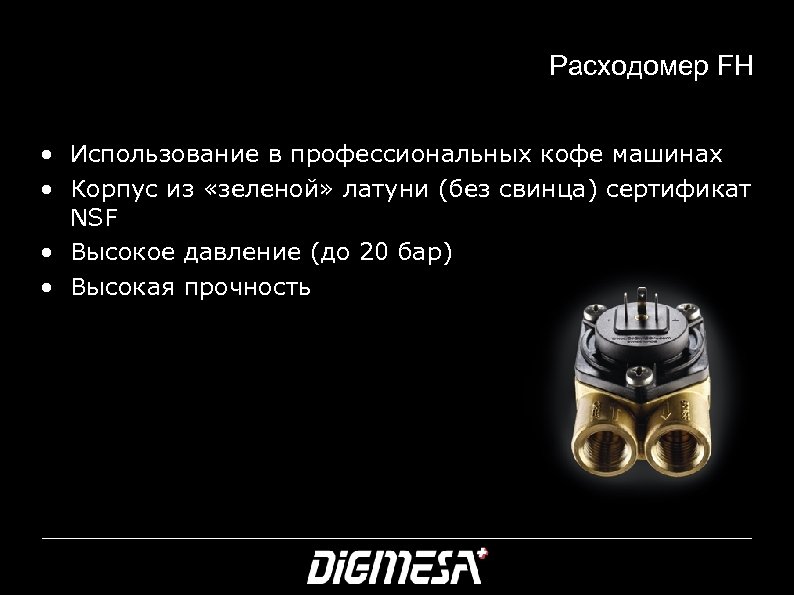

Расходомер FH • Использование в профессиональных кофе машинах • Корпус из «зеленой» латуни (без свинца) сертификат NSF • Высокое давление (до 20 бар) • Высокая прочность 28

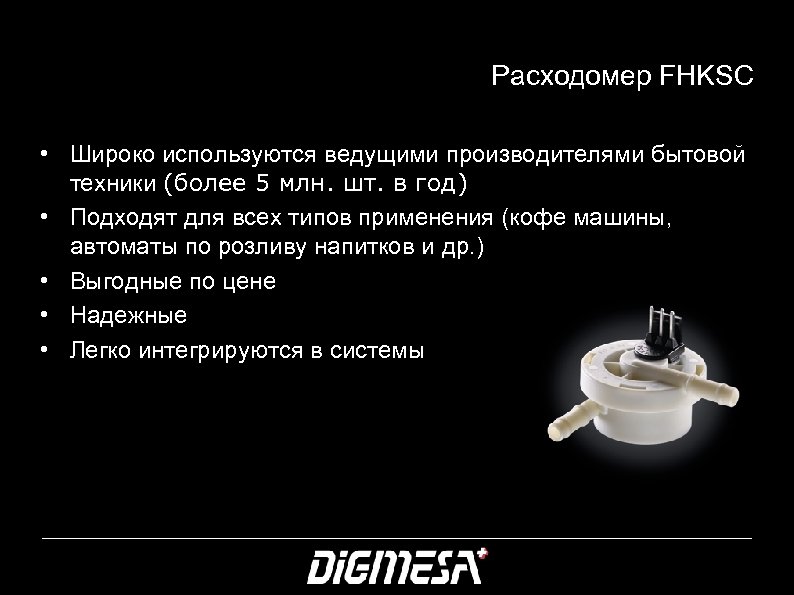

Расходомер FHKSC • Широко используются ведущими производителями бытовой техники (более 5 млн. шт. в год) • Подходят для всех типов применения (кофе машины, автоматы по розливу напитков и др. ) • Выгодные по цене • Надежные • Легко интегрируются в системы 29

Кофе машины Лидирующий поставщик для систем порционного кофе 30

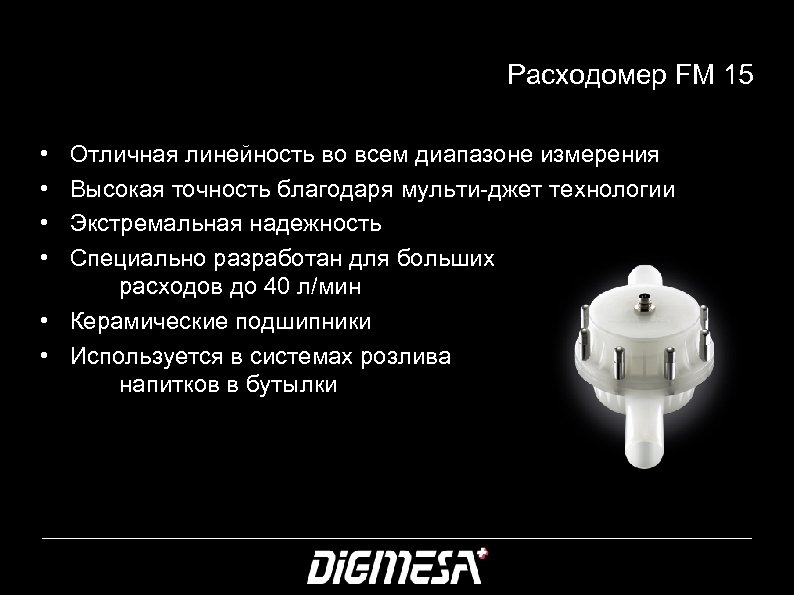

Расходомер FM 15 • • Отличная линейность во всем диапазоне измерения Высокая точность благодаря мульти-джет технологии Экстремальная надежность Специально разработан для больших расходов до 40 л/мин • Керамические подшипники • Используется в системах розлива напитков в бутылки 31

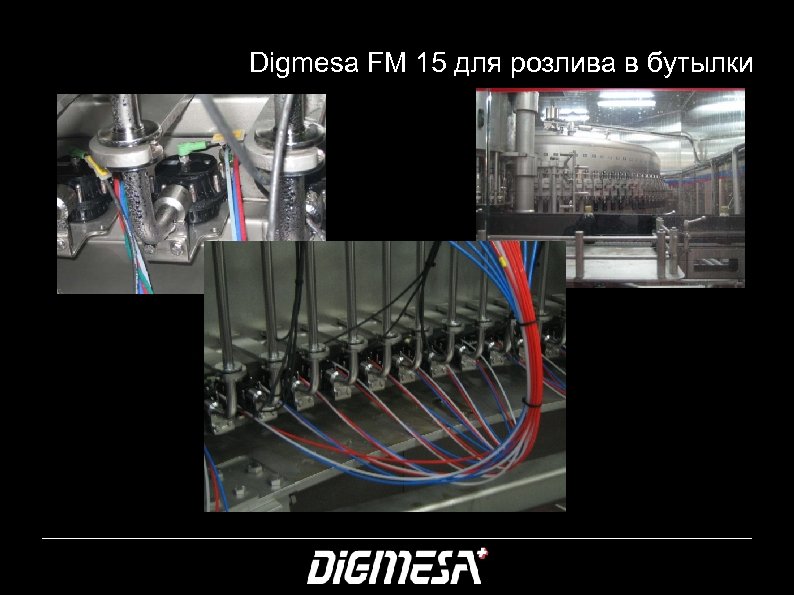

Digmesa FM 15 для розлива в бутылки 32

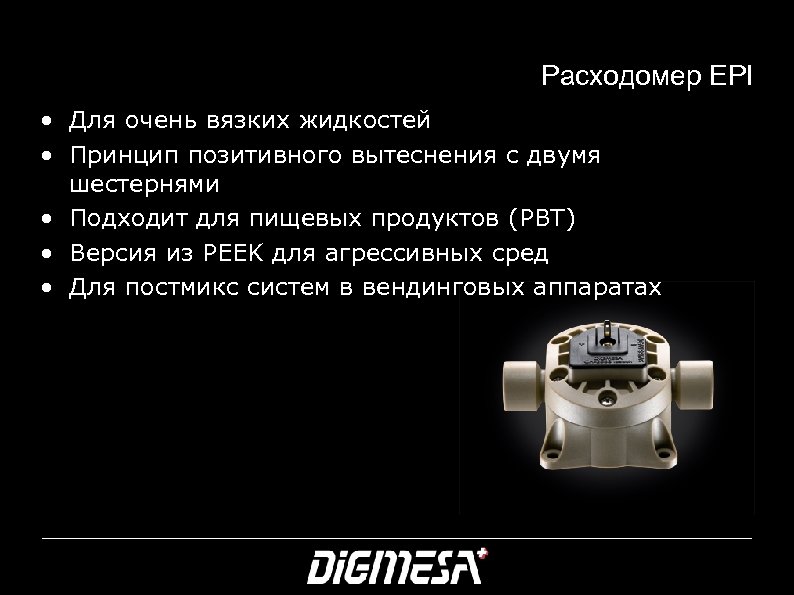

Расходомер EPI • Для очень вязких жидкостей • Принцип позитивного вытеснения с двумя шестернями • Подходит для пищевых продуктов (PBT) • Версия из PEEK для агрессивных сред • Для постмикс систем в вендинговых аппаратах 33

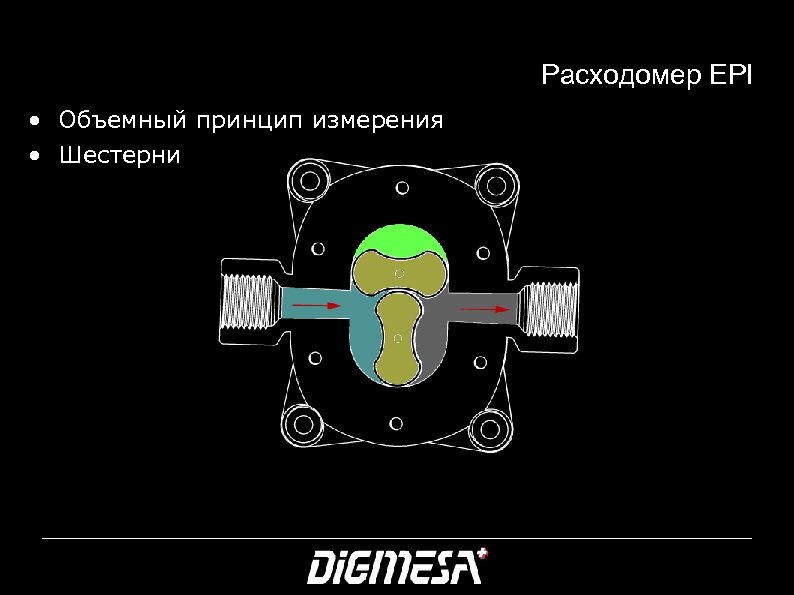

Расходомер EPI • Объемный принцип измерения • Шестерни 34

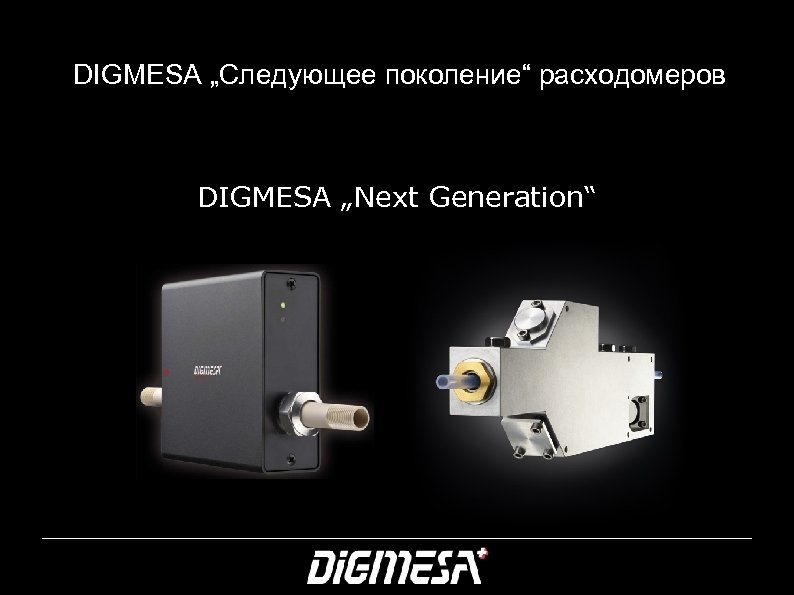

DIGMESA „Следующее поколение“ расходомеров DIGMESA „Next Generation“ 35

DIGMESA SONIC DU • Бесконтактное измерение • Контактирующие материалы: PEEK или PFA • Измерение в трубе с использованием технологии Transit Time ultrasonic • Запатентованная форма измерительной камеры • Практический прямой поток – зеркальное отражение ультразвукового сигнала 36

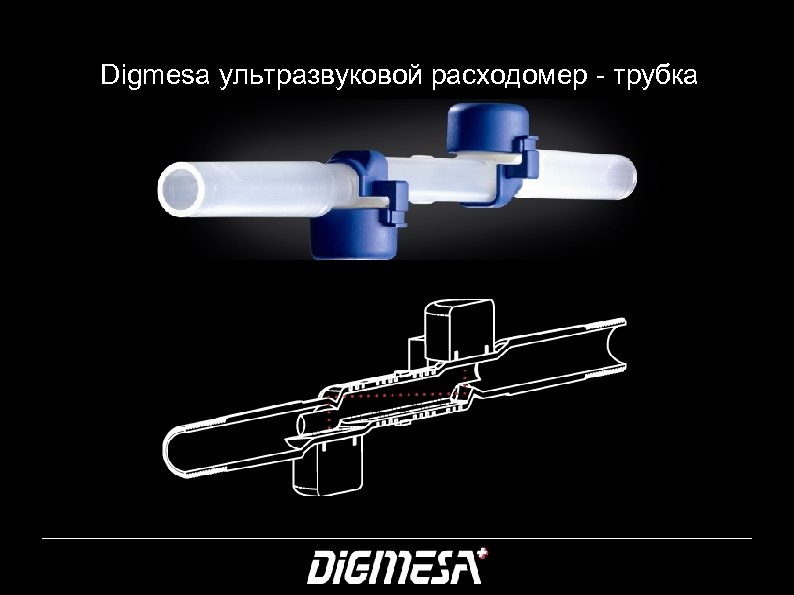

Digmesa ультразвуковой расходомер - трубка 37

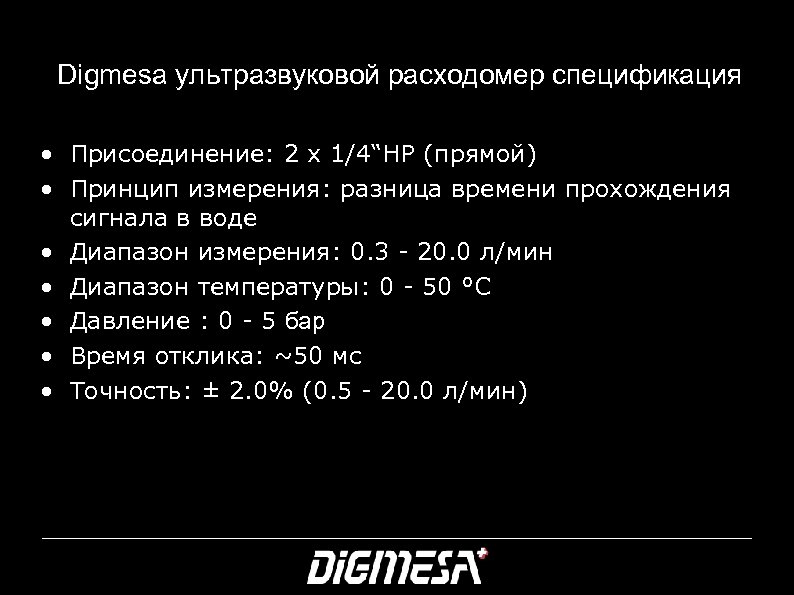

Digmesa ультразвуковой расходомер спецификация • Присоединение: 2 x 1/4“НР (прямой) • Принцип измерения: разница времени прохождения сигнала в воде • Диапазон измерения: 0. 3 - 20. 0 л/мин • Диапазон температуры: 0 - 50 °C • Давление : 0 - 5 бар • Время отклика: ~50 мс • Точность: ± 2. 0% (0. 5 - 20. 0 л/мин)

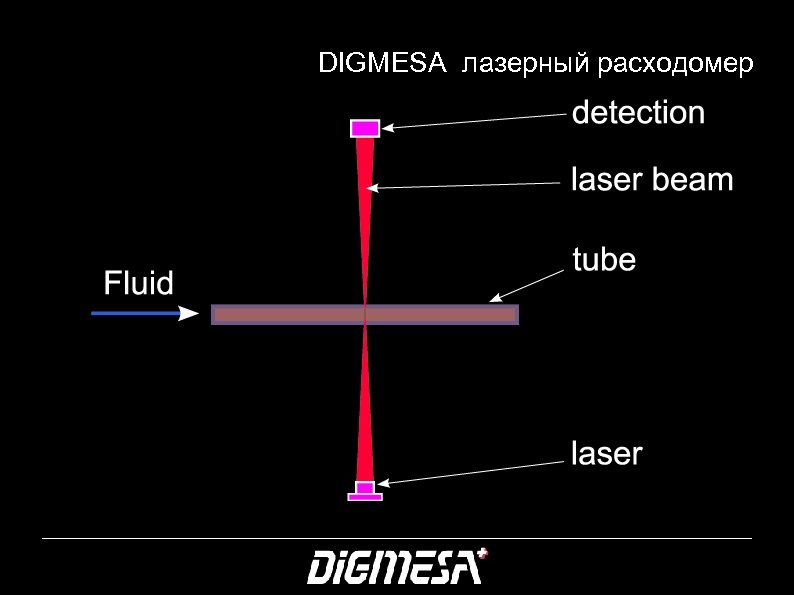

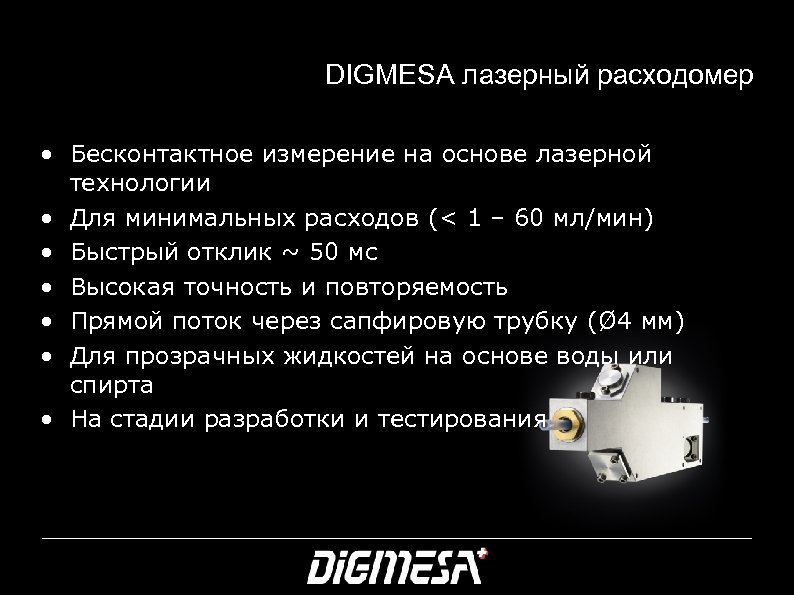

DIGMESA лазерный расходомер • Бесконтактное измерение на основе лазерной технологии • Для минимальных расходов (< 1 – 60 мл/мин) • Быстрый отклик ~ 50 мс • Высокая точность и повторяемость • Прямой поток через сапфировую трубку (Ø 4 мм) • Для прозрачных жидкостей на основе воды или спирта • На стадии разработки и тестирования

DIGMESA лазерный расходомер 40
