Усовершенствование скважинного штангового насоса Выполнил Куватов Артур Раильевич

Усовершенствование скважинного штангового насоса Выполнил: Куватов Артур Раильевич Руководитель: Ишмурзин Абубакир Ахмадулович

Факторы, влияющие на коэффициент наполнения насоса Постоянные влияние свободного газа в откачиваемой смеси; уменьшение объема откачиваемой жидкости (усадка) в результате ее охлаждения на поверхности и дегазации в, цилиндре насоса, НКТ и сепарационных устройствах; глубину подвески насоса, как влияние столба жидкости в НКТ на работу клапанов. Переменные уменьшение подачи при ходе вверх за счет выхода полированного штока из НКТ; утечки между цилиндром и плунжером, которые зависят от степени износа насоса и наличия абразивных примесей в откачиваемой жидкости; утечки в клапанах насоса из-за немгновенного закрытия и открытия и, главным образом, из-за износа и коррозии; утечки через неплотности в муфтовых соединениях НКТ, которые все время подвергаются переменным нагрузкам; условия входа жидкости в цилиндр насоса, которые зависят от диаметра седла клапана, наличия предвходных устройств; уменьшение подачи из-за отсутствия обратных клапанов при высоких устьевых давлениях; обводненностью жидкости из-за непостоянства закачки системой ППД, как фактор, влияющий на величину нагрузок; вязкость жидкости; уменьшение полезного хода плунжера по сравнению с ходом точки подвеса штанг за счет упругих деформаций насосных штанг и труб под влиянием сил трения и давления в цилиндре насоса.

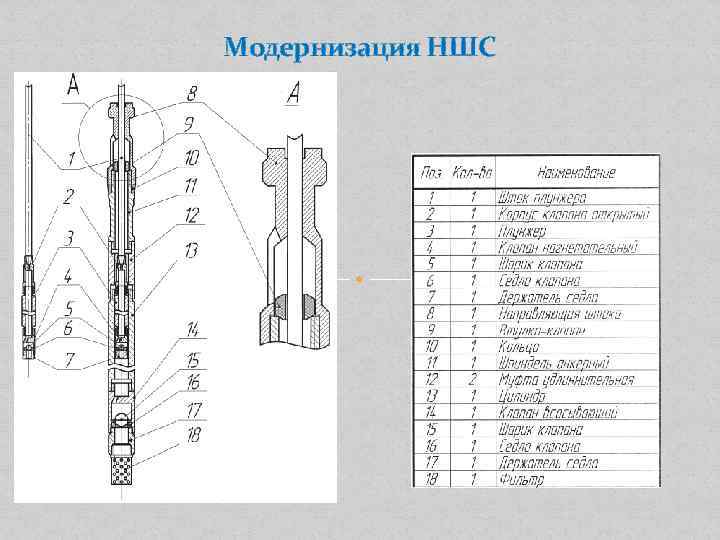

Модернизация НШС

Модернизация НШС

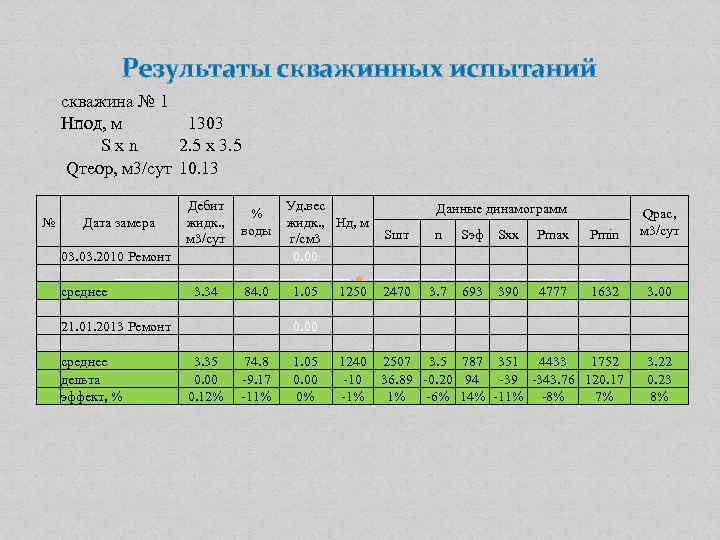

Результаты скважинных испытаний скважина № 1 Нпод, м 1303 S х n 2. 5 х 3. 5 Qтеор, м 3/сут 10. 13 № Дата замера 03. 2010 Ремонт среднее 21. 01. 2013 Ремонт среднее дельта эффект, % Дебит % жидк. , воды м 3/сут 3. 34 84. 0 3. 35 74. 8 0. 00 -9. 17 0. 12% -11% Уд. вес жидк. , г/см 3 0. 00 1. 05 0. 00 0% Нд, м 1250 1240 -1% Данные динамограмм Sшт n Sэф Sxx 2470 3. 7 693 2507 3. 5 787 36. 89 -0. 20 94 1% -6% 14% Рmax Рmin 390 4777 1632 351 4433 1752 -39 -343. 76 120. 17 -11% -8% 7% Qрас, м 3/сут 3. 00 3. 22 0. 23 8%

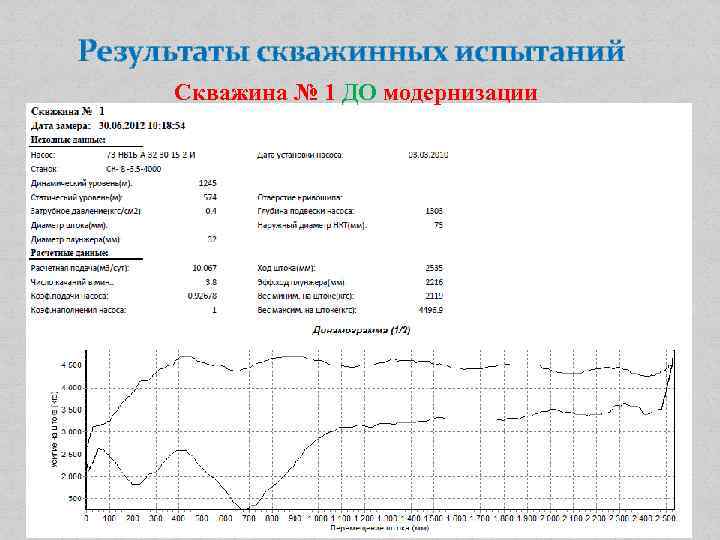

Результаты скважинных испытаний Скважина № 1 ДО модернизации

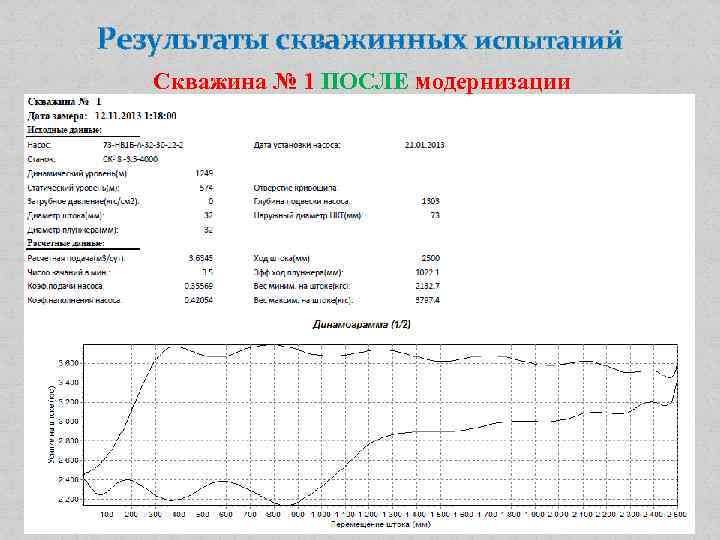

Результаты скважинных испытаний Скважина № 1 ПОСЛЕ модернизации

Благодарю за внимание
