Условные знаки топографических карт Лекция 8 Картографические

Условные знаки топографических карт Лекция 8

Картографические условные знаки Фрагмент русского чертежа XVII в. Изображение населенных пунктов дано условными значками с двумя и тремя башенками. Древний картограф различал эти поселения по размеру или значению

Категории условных знаков Условные знаки графические масштабные пояснительные внемасштабные (точечные) линейные площадные (контурные) специальные

Внемасштабные (точечные) условные знаки

Положение главной точки внемасштабных условных знаков на местности

Линейные условные знаки

Площадные (контурные) условные знаки

Группы надписей на географических картах Надписи Топонимы названия форм рельефа, рек Термины общегеографические, геологические, океанологические, социальноэкономические Пояснительные надписи качественные и количественные

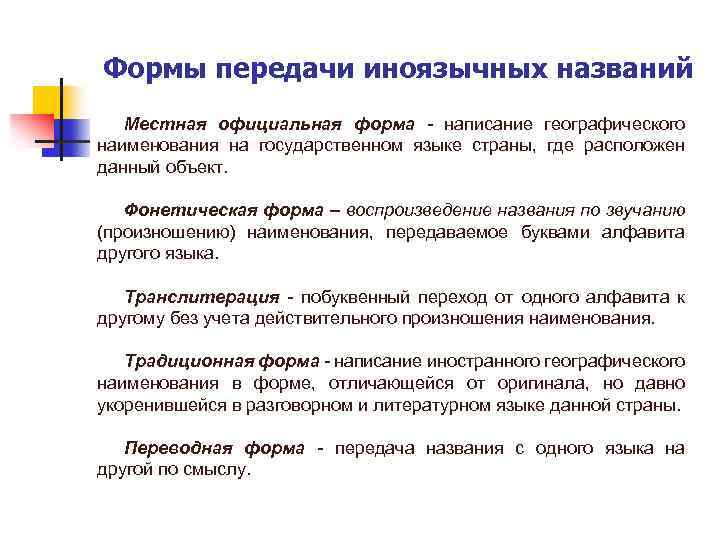

Формы передачи иноязычных названий Местная официальная форма - написание географического наименования на государственном языке страны, где расположен данный объект. Фонетическая форма – воспроизведение названия по звучанию (произношению) наименования, передаваемое буквами алфавита другого языка. Транслитерация - побуквенный переход от одного алфавита к другому без учета действительного произношения наименования. Традиционная форма - написание иностранного географического наименования в форме, отличающейся от оригинала, но давно укоренившейся в разговорном и литературном языке данной страны. Переводная форма - передача названия с одного языка на другой по смыслу.

Формы передачи иноязычных названий Язык Традиционн. Местная Фонетич. Транслитер. Английский England Ингленд Енгланд Англия Английский China Чайна Чина Китайский Zhōngguó Чжунго Жонггуо Китай Немецкий Wien Вин Виен Вена Немецкий Donau Донау Дунай Немецкий Deutschland Дойчланд Деутсчланд Германия Итальянский Genova Дженова Генуя Итальянский Roma Рома Рим Французский Paris Парис Париж Французский Mont Blanc Монблан Монт Бланк Монблан Шведский Sverige Сверье Свериге Швеция Венгерский Magyarország Мадьярорсаг Магиярорсзаг Венгрия

Государственные каталоги географических названий - вид географического объекта; - название (и варианты названий); - географические координаты; - административная принадлежность; - географическая привязка; - источник, откуда взято название; - переименования объекта; - дополнительные сведения.

Картографические шрифты подразделяются по: - наклону букв прямые курсивные - ширине букв узкие нормальные широкие - светлоте светлые полужирные - наличию подсечек НН - кеглю в ыс о т е б укв.

Размещение надписей рядом с правой стороны точечного объекта вдоль параллелей либо горизонтально вдоль линейного знака, плавно повторяя его изгибы вдоль длинной оси контура площадного знака через всю его площадь

Пояснительные знаки

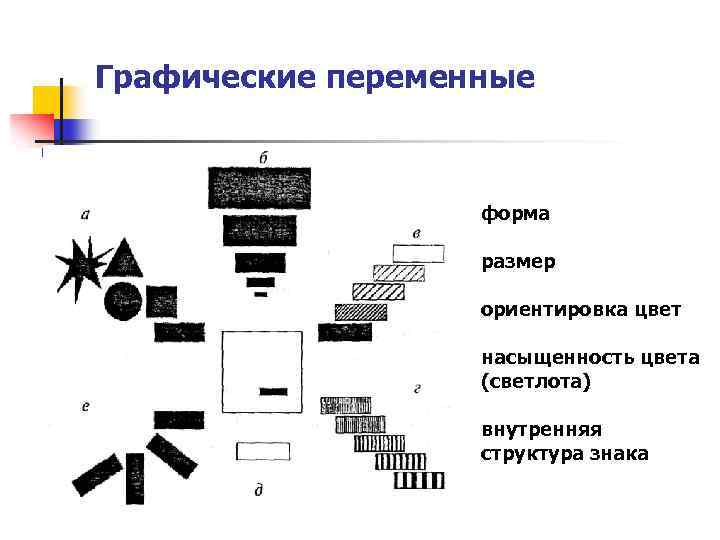

Графические переменные форма размер ориентировка цвет насыщенность цвета (светлота) внутренняя структура знака

Населенные пункты 1 : 100 000 Города (население свыше 50 000 и менее 50 000 чел. ) Поселок сельского типа

Населенные пункты 1 : 25 000 Город Поселок сельского типа

Дорожная сеть – железные дороги

Дорожная сеть – автодороги

Условные знаки водных объектов

Условные знаки водных объектов

Условные знаки водных объектов

Почвенно-растительный покров

Почвенно-растительный покров
