Лекция 03.pptx

  • Количество слайдов: 11

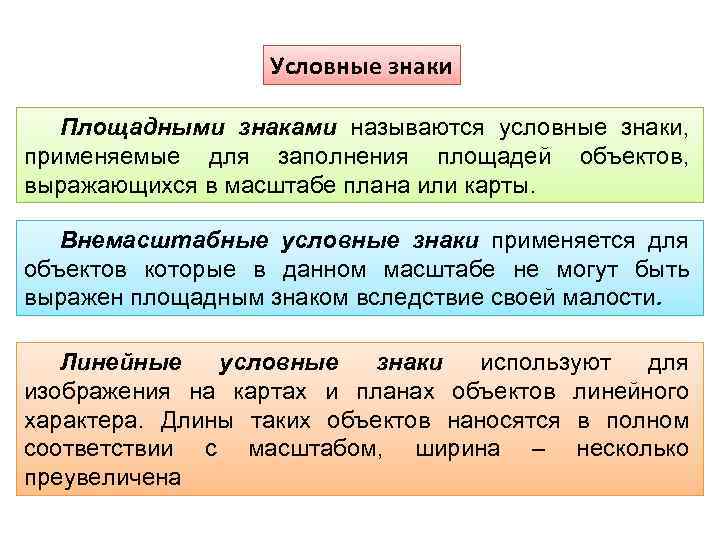

Условные знаки Площадными знаками называются условные знаки, применяемые для заполнения площадей объектов, выражающихся в Условные знаки Площадными знаками называются условные знаки, применяемые для заполнения площадей объектов, выражающихся в масштабе плана или карты. Внемасштабные условные знаки применяется для объектов которые в данном масштабе не могут быть выражен площадным знаком вследствие своей малости. Линейные условные знаки используют для изображения на картах и планах объектов линейного характера. Длины таких объектов наносятся в полном соответствии с масштабом, ширина – несколько преувеличена

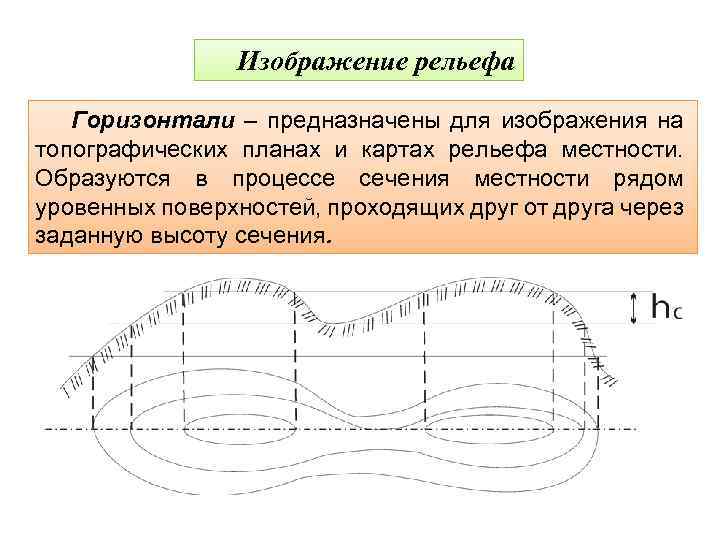

Изображение рельефа Горизонтали – предназначены для изображения на топографических планах и картах рельефа местности. Изображение рельефа Горизонтали – предназначены для изображения на топографических планах и картах рельефа местности. Образуются в процессе сечения местности рядом уровенных поверхностей, проходящих друг от друга через заданную высоту сечения.

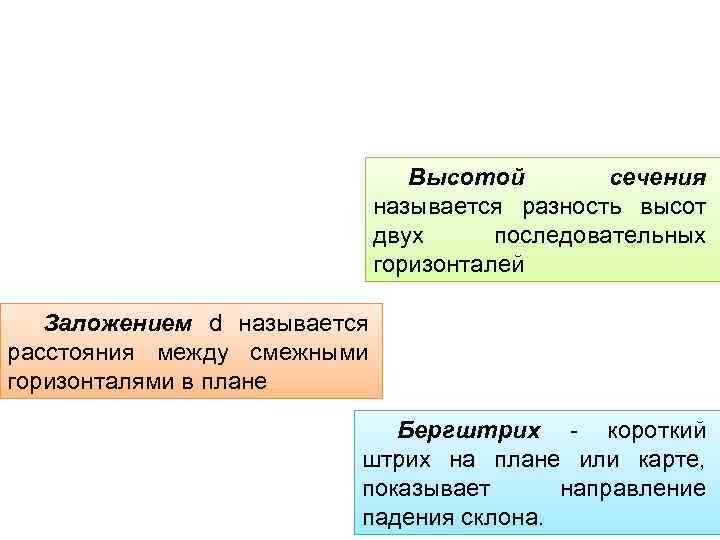

Высотой сечения называется разность высот двух последовательных горизонталей Заложением d называется расстояния между смежными Высотой сечения называется разность высот двух последовательных горизонталей Заложением d называется расстояния между смежными горизонталями в плане Бергштрих - короткий штрих на плане или карте, показывает направление падения склона.

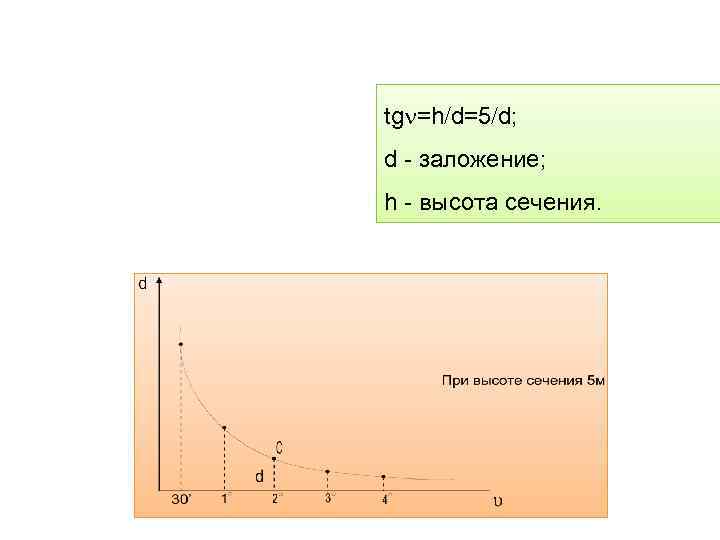

tg =h d=5 d; d - заложение; h - высота сечения. tg =h d=5 d; d - заложение; h - высота сечения.

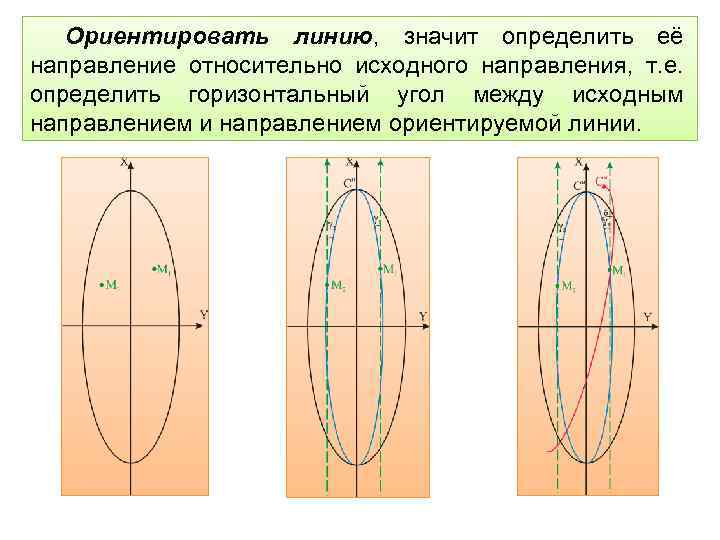

Ориентировать линию, значит определить её направление относительно исходного направления, т. е. определить горизонтальный угол Ориентировать линию, значит определить её направление относительно исходного направления, т. е. определить горизонтальный угол между исходным направлением и направлением ориентируемой линии.

Осевой меридиан зоны (дирекционный угол) Истинный или географический меридиан (истинный или географический азимут) Магнитный Осевой меридиан зоны (дирекционный угол) Истинный или географический меридиан (истинный или географический азимут) Магнитный меридиан (магнитный азимут)

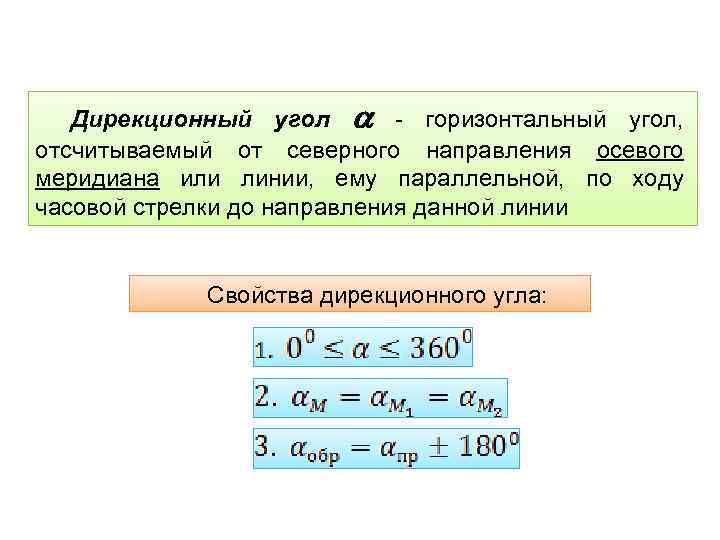

Дирекционный угол - горизонтальный угол, отсчитываемый от северного направления осевого меридиана или линии, ему Дирекционный угол - горизонтальный угол, отсчитываемый от северного направления осевого меридиана или линии, ему параллельной, по ходу часовой стрелки до направления данной линии Свойства дирекционного угла:

Истинный (или географический) азимут А – горизонтальный угол, отсчитываемый от северного направления истинного (географического) Истинный (или географический) азимут А – горизонтальный угол, отсчитываемый от северного направления истинного (географического) меридиана по ходу часовой стрелки до направления данной линии (0 А ) Разность между географическим азимутом и дирекционным углом линии в данной на ней точке равна Гауссовому сближению меридианов. А 1= , если точка М 1 - взята восточнее осевого меридиана. Сближение меридианов восточное (+) А 2= , если точка М 2 – взята западнее осевого меридиана. Сближение меридианов западное (-).

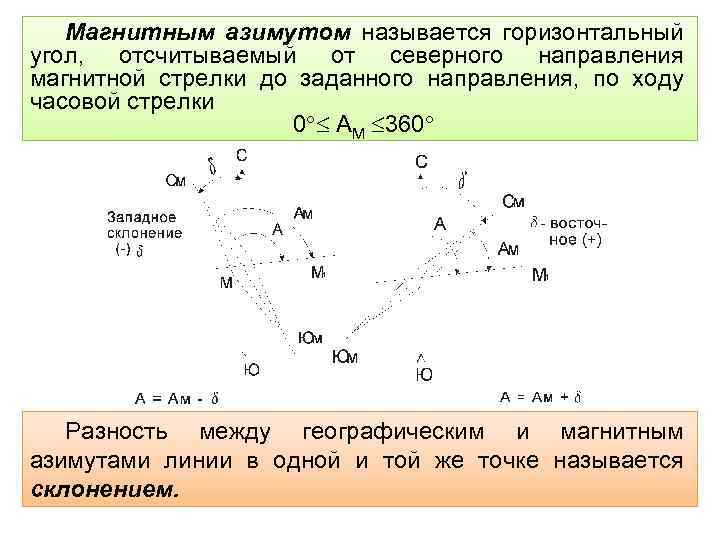

Магнитным азимутом называется горизонтальный угол, отсчитываемый от северного направления магнитной стрелки до заданного направления, Магнитным азимутом называется горизонтальный угол, отсчитываемый от северного направления магнитной стрелки до заданного направления, по ходу часовой стрелки 0 АМ 360 Разность между географическим и магнитным азимутами линии в одной и той же точке называется склонением.

Связь между ориентирующими углами Связь между ориентирующими углами

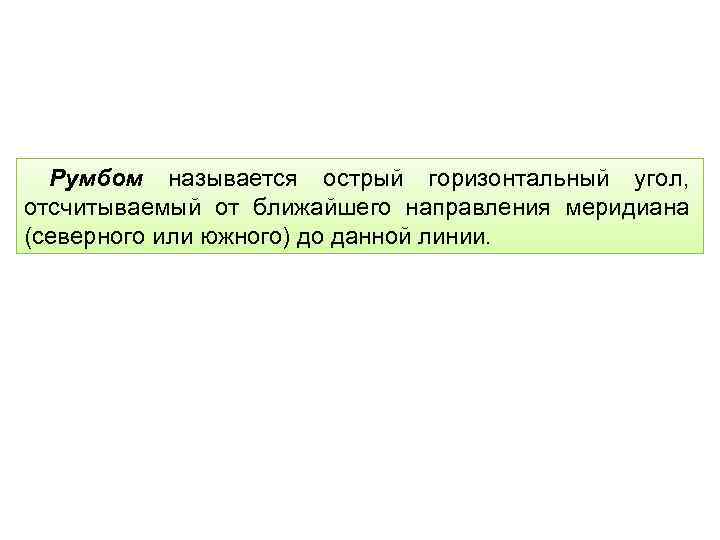

Румбом называется острый горизонтальный угол, отсчитываемый от ближайшего направления меридиана (северного или южного) до Румбом называется острый горизонтальный угол, отсчитываемый от ближайшего направления меридиана (северного или южного) до данной линии.
