УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТСА В СХЕМАХ

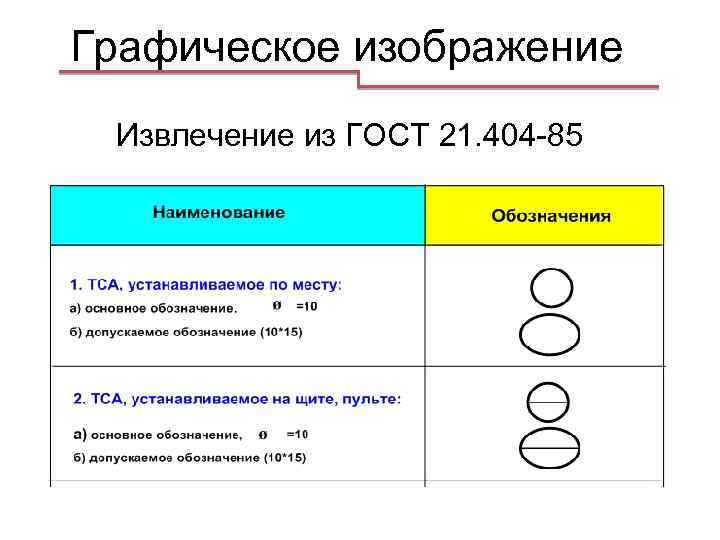

Графическое изображение Извлечение из ГОСТ 21. 404 -85
Графическое изображение

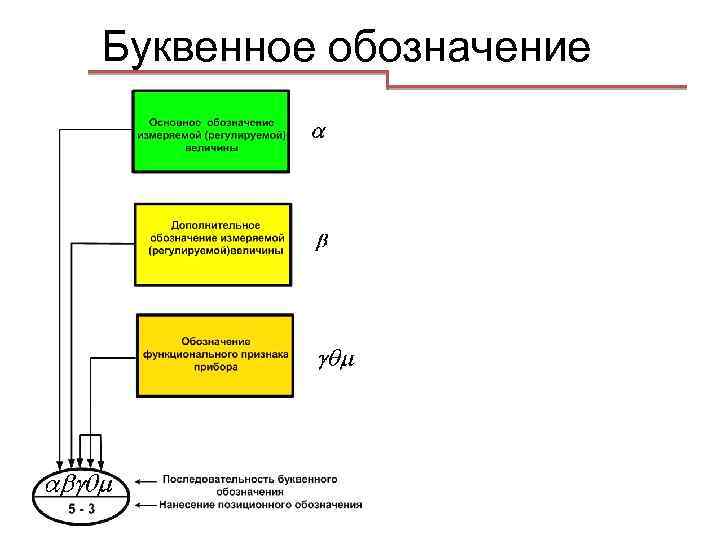

Буквенное обозначение
Примеры обозначений приборов ТЕМПЕРАТУРА Термоэлектрический преобразователь TE Термометр сопротивления TT Ртутный термометр TI Любой термометр, обладающий дистанционной передачей показаний TT
Примеры обозначений приборов ДАВЛЕНИЕ Датчик избыточного или вакуумметрического давления, обладающий дистанционной передачей показаний. Манометр показывающий, не передающий сигнал на расстояние Дифференциальный манометр, обладающий дистанционной передачей показаний Любой термометр, обладающий дистанционной передачей показаний РТ PI PDT TT
Примеры обозначений приборов РАСХОД Сужающее устройство (диафрагма) Дифференциальный манометр Любой расходомер, обладающий дистанционной передачей показаний (массовый, вихреакустический и т. д. ) Счетчик-раходомер FE FT FIT FQT FQIT
