Усилитель на транзисторе - динам режим.ppt

  • Количество слайдов: 15

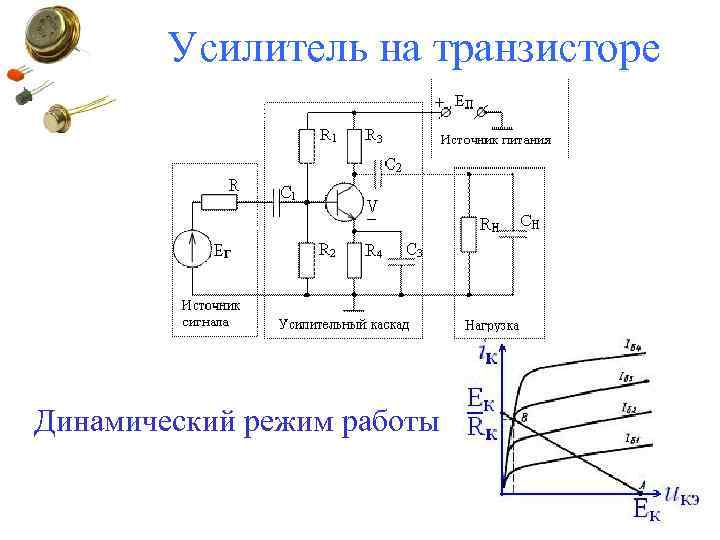

Усилитель на транзисторе Динамический режим работы Усилитель на транзисторе Динамический режим работы

Характеристики транзистора схемы ОЭ Выходные iвых=f (uвых) iк=f (uкэ) Входные iвх=f (uвх) iб=f (uбэ) Характеристики транзистора схемы ОЭ Выходные iвых=f (uвых) iк=f (uкэ) Входные iвх=f (uвх) iб=f (uбэ)

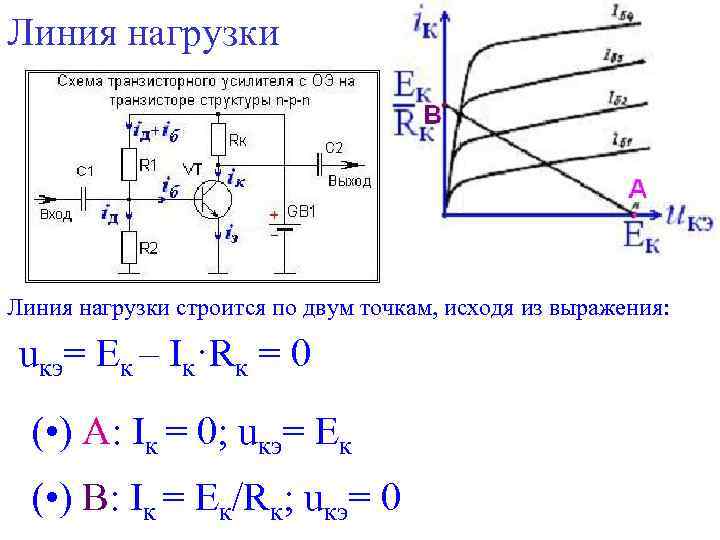

Линия нагрузки строится по двум точкам, исходя из выражения: uкэ= Ек – Iк·Rк = Линия нагрузки строится по двум точкам, исходя из выражения: uкэ= Ек – Iк·Rк = 0 ( • ) А: Iк = 0; uкэ= Ек ( • ) В: Iк = Ек/Rк; uкэ= 0

Выбор точки покоя (·) П Точка покоя (·) П выбирается посередине линии нагрузки. Такой Выбор точки покоя (·) П Точка покоя (·) П выбирается посередине линии нагрузки. Такой выбор обеспечивает минимальные искажения выходного сигнала

Напряжения в режиме покоя (ОЭ) uбэ= u~бэ + u-бэ = uвх+ u-бэ = u-бэ Напряжения в режиме покоя (ОЭ) uбэ= u~бэ + u-бэ = uвх+ u-бэ = u-бэ Транзистор работает по постоянному току, т. к. переменная составляющая ~ сигнал) отсутствует. u~бэ (входной u-бэ= Еб = 0, 5 -0, 6 В uкэ= u~кэ + u-кэ = u-кэ u кэ = 0 - переменная составляющая uкэ u кэ = Ек – Iвых·Rн постоянная составляющая uкэ ~ -

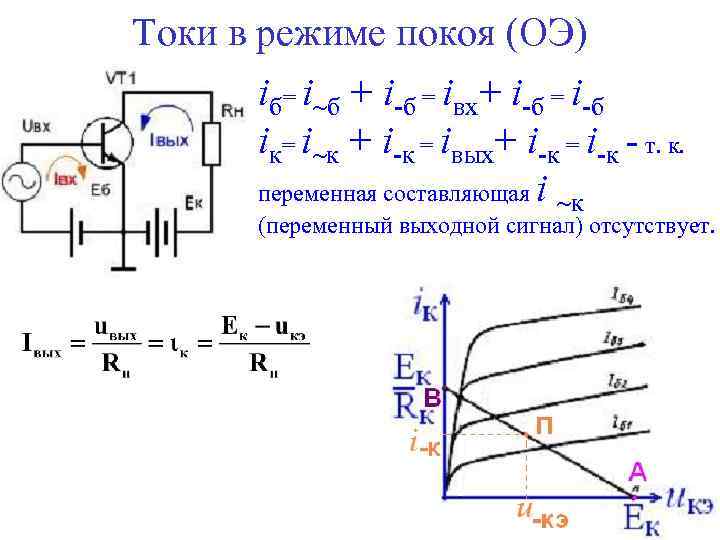

Токи в режиме покоя (ОЭ) iб= i~б + i-б = iвх+ i-б = i-б Токи в режиме покоя (ОЭ) iб= i~б + i-б = iвх+ i-б = i-б iк= i~к + i-к = iвых+ i-к = i-к - т. к. переменная составляющая i ~к (переменный выходной сигнал) отсутствует.

Работа транзистора в режиме покоя (ОЭ) uвх= 0 u-бэ= Еб = 0, 5 -0, Работа транзистора в режиме покоя (ОЭ) uвх= 0 u-бэ= Еб = 0, 5 -0, 6 В uкэ= u~кэ + u-кэ = = Ек – Iвых·Rн uбэ= u-бэ uкэ= u-кэ iб= i-б iк= i -к

Динамический режим работы транзистора uвх≠ 0 - на вход каскада подается переменный синусоидальный сигнал Динамический режим работы транзистора uвх≠ 0 - на вход каскада подается переменный синусоидальный сигнал uбэ= u~бэ + u-бэ uкэ= u~кэ + u-кэ iб= i~б + i-б iк= i~к + i-к Все сигналы каскада содержат как постоянную, так и переменную составляющие. Рассмотрим работу каскада в динамическом режиме, использую входные и выходные характеристики каскада и линию нагрузки.

Динамический режим работы транзистора-1 В данном случае искажения выходного сигнала почти незаметны, хотя они Динамический режим работы транзистора-1 В данном случае искажения выходного сигнала почти незаметны, хотя они есть

Динамический режим работы транзистора-1 uвх uбэ iб=(iэ–iк ) iэ iк uкэ=(Ек – Iвых·Rн) Динамический режим работы транзистора-1 uвх uбэ iб=(iэ–iк ) iэ iк uкэ=(Ек – Iвых·Rн)

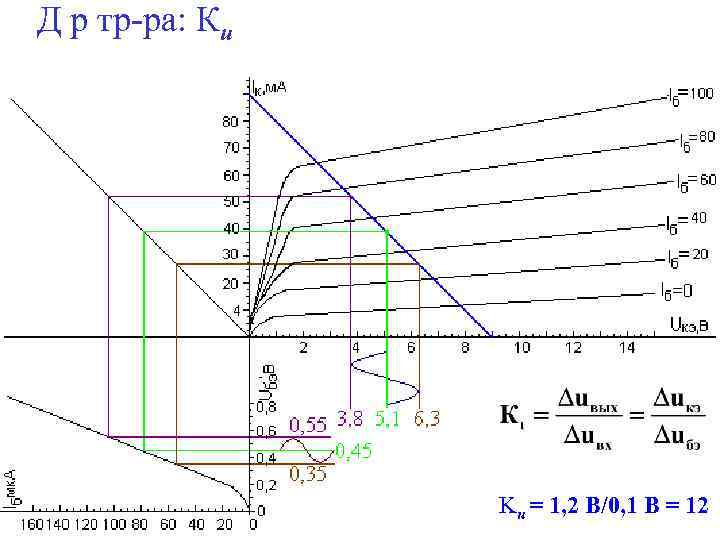

Д р тр-ра: Кu Ku = 1, 2 В/0, 1 В = 12 Д р тр-ра: Кu Ku = 1, 2 В/0, 1 В = 12

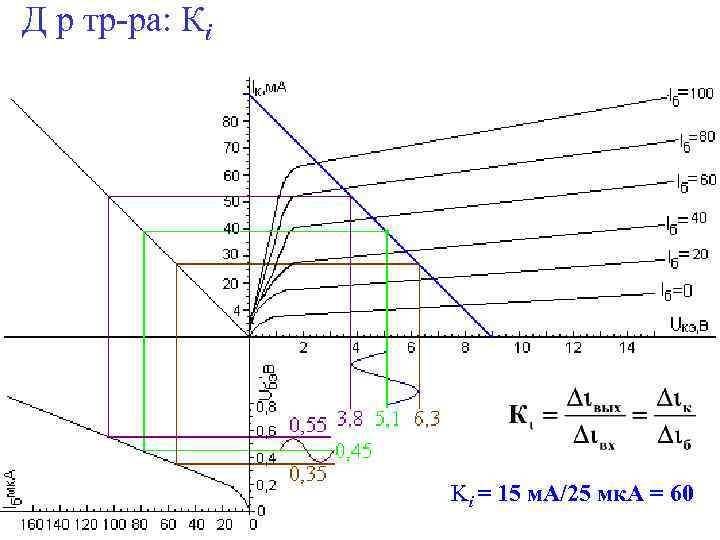

Д р тр-ра: Кi Ki = 15 м. А/25 мк. А = 60 Д р тр-ра: Кi Ki = 15 м. А/25 мк. А = 60

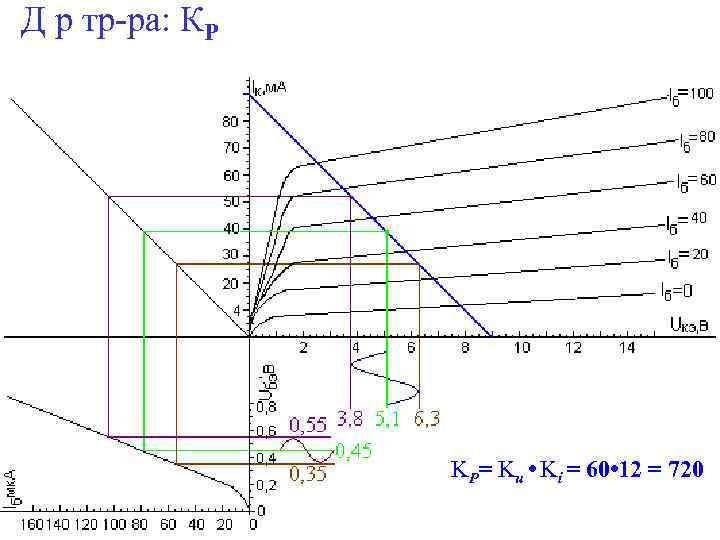

Д р тр-ра: КP KP= Ku • Ki = 60 • 12 = 720 Д р тр-ра: КP KP= Ku • Ki = 60 • 12 = 720

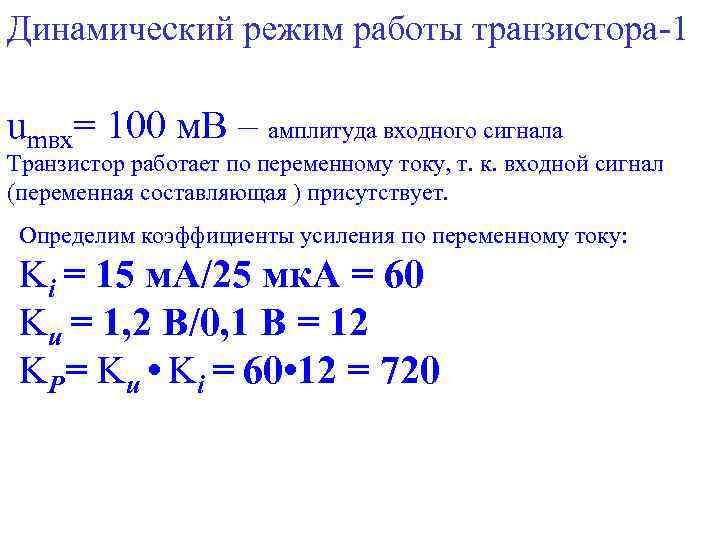

Динамический режим работы транзистора-1 umвх= 100 м. В – амплитуда входного сигнала Транзистор работает Динамический режим работы транзистора-1 umвх= 100 м. В – амплитуда входного сигнала Транзистор работает по переменному току, т. к. входной сигнал (переменная составляющая ) присутствует. Определим коэффициенты усиления по переменному току: Ki = 15 м. А/25 мк. А = 60 Ku = 1, 2 В/0, 1 В = 12 KP= Ku • Ki = 60 • 12 = 720

Динамический режим работы транзистора-2 В данном случае чётко видны искажения выходного сигнала uвхm= 50 Динамический режим работы транзистора-2 В данном случае чётко видны искажения выходного сигнала uвхm= 50 м. В – амплитуда входного сигнала uвыхm= 5 В – амплитуда выходного сигнала (усреднённо, как половина размаха) Ki = 25 м. А/200 мк. А = 125 Ku = 5 В/0, 05 В = 100 KP= Ku • Ki = 125 • 100 = 12. 500
