Усилитель это устройство с помощью которого путем затрат

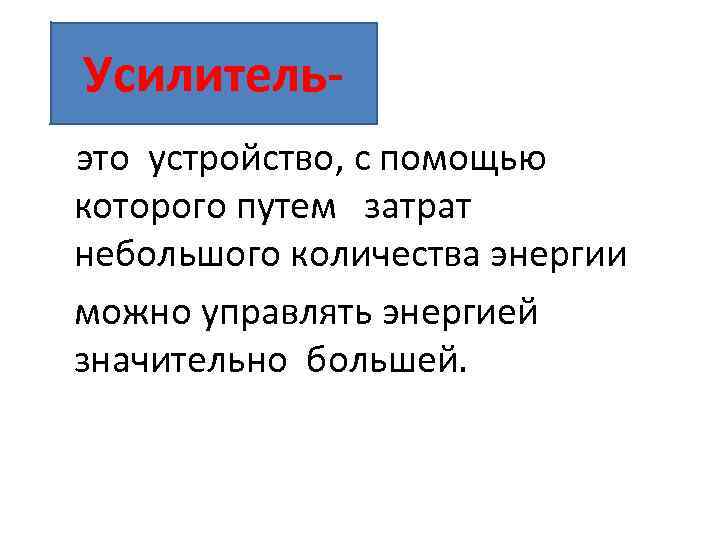

Усилитель это устройство, с помощью которого путем затрат небольшого количества энергии можно управлять энергией значительно большей.

Усилители : классификация усилителей 1) По диапазону усиливаемых частот УПТ (усилители постоянного тока) УВЧ усилители высоких частот ) Электротехника и электроника УНЧ (усилители низких частот ) избирательные усилители 2

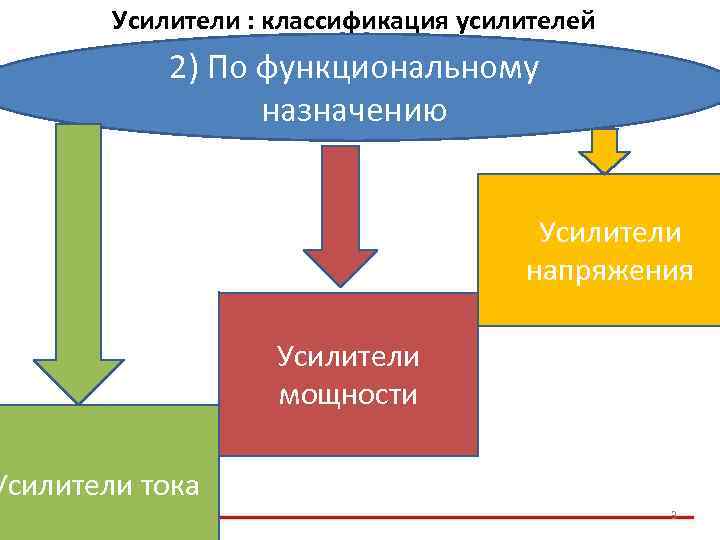

Усилители : классификация усилителей 2) По функциональному назначению Усилители напряжения Усилители мощности Усилители тока Электротехника и электроника 3

Усилители : классификация усилителей 3) По характеру усиливаемого сигнала усилители непрерывных сигналов Электротехника и электроника усилители импульсных сигналов 4

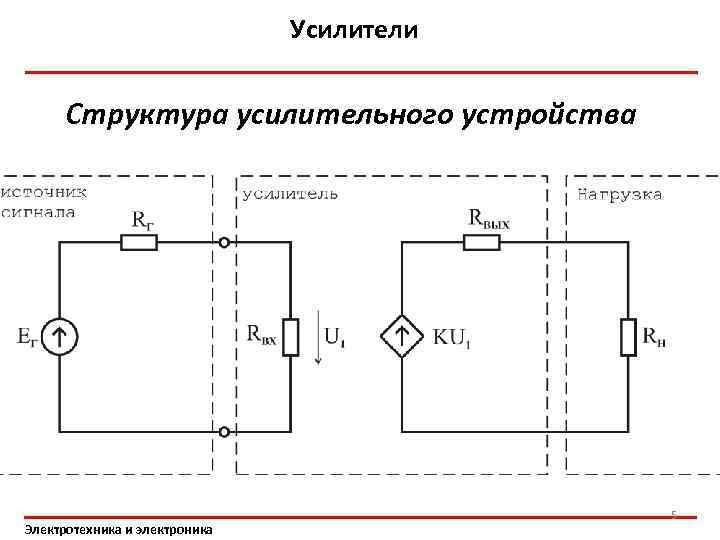

Усилители Структура усилительного устройства Электротехника и электроника 5

Усилители: Параметры усилителей Основной количественный параметр – коэффициент усиления (коэффициент передачи). Коэффициент усиления напряжения Коэффициент усиления тока Коэффициент усиления мощности Электротехника и электроника 6

Усилители Коэффициент передачи усилителя – комплексная функция частоты: Амплитудно-частотной характеристика (АЧХ) – это зависимость модуля коэффициента усиления от частоты. Фазо-частотноя характеристика (ФЧХ) - это зависимость аргумента коэффициента усиления от частоты. мплитудной характеристикой усилителя называется зависимость ВЫХ = f (UВХ). Электротехника и электроника 7

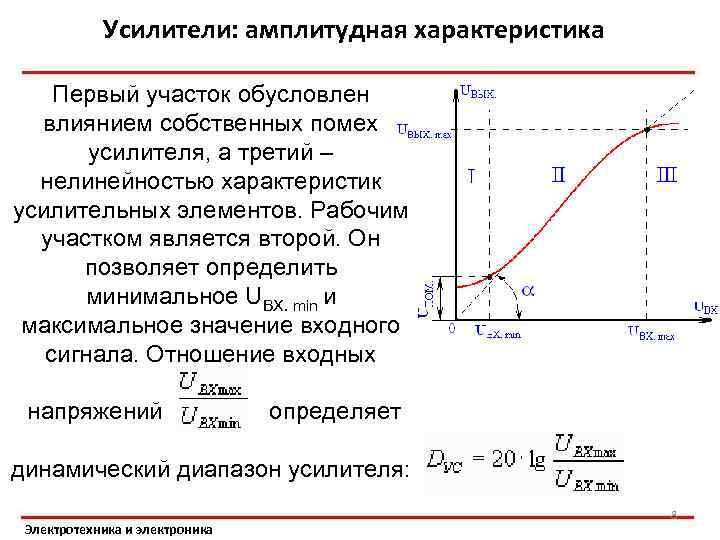

Усилители: амплитудная характеристика Первый участок обусловлен влиянием собственных помех усилителя, а третий – нелинейностью характеристик усилительных элементов. Рабочим участком является второй. Он позволяет определить минимальное UВХ. min и максимальное значение входного сигнала. Отношение входных напряжений определяет динамический диапазон усилителя: Электротехника и электроника 8

Усилители Примерный вид амплитудно-частотной характеристики усилителя K(f) K 0 0, 7 K 0 f 01 f 02 f Полоса пропускания ограничена частотами среза и На частотах среза коэффициент усиления напряжения составляет , а коэффициент усиления мощности равен . Электротехника и электроника 9

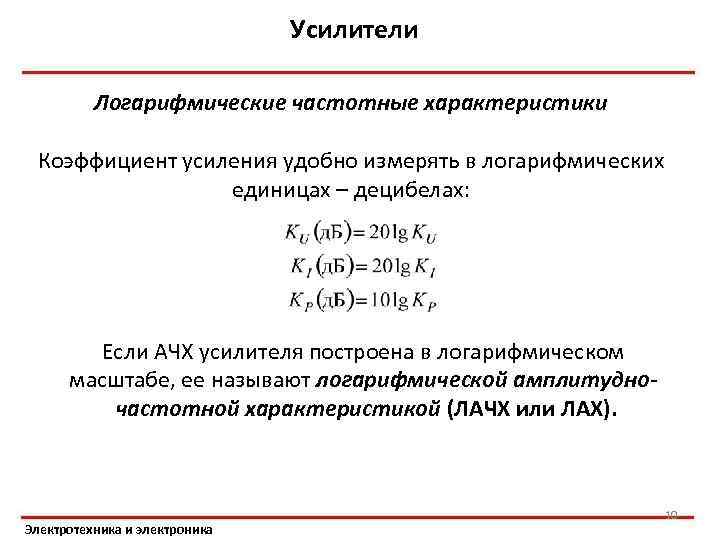

Усилители Логарифмические частотные характеристики Коэффициент усиления удобно измерять в логарифмических единицах – децибелах: Если АЧХ усилителя построена в логарифмическом масштабе, ее называют логарифмической амплитудночастотной характеристикой (ЛАЧХ или ЛАХ). Электротехника и электроника 10

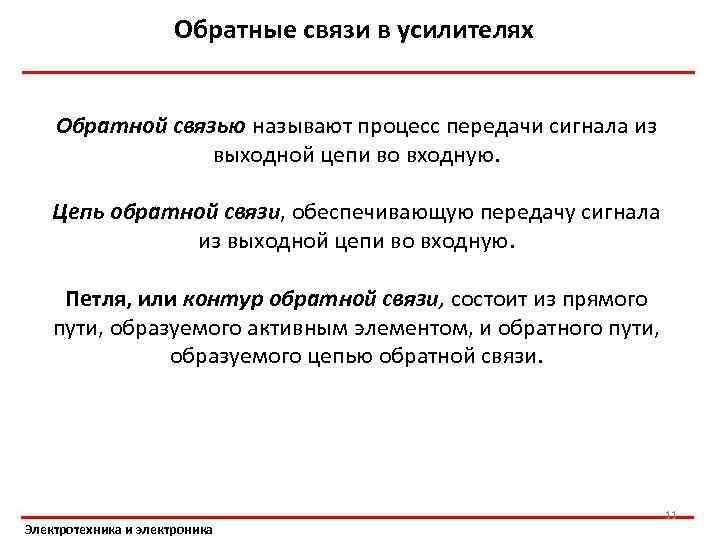

Обратные связи в усилителях Обратной связью называют процесс передачи сигнала из выходной цепи во входную. Цепь обратной связи, обеспечивающую передачу сигнала из выходной цепи во входную. Петля, или контур обратной связи, состоит из прямого пути, образуемого активным элементом, и обратного пути, образуемого цепью обратной связи. Электротехника и электроника 11

Обратные связи в усилителях Пример: усилитель, охваченный цепью обратной связи U U U R Цепь обратной связи – делитель напряжения, образованный резисторами , . Электротехника и электроника 12

Обратные связи в усилителях Выходное напряжение усилителя: Напряжение обратной связи – коэффициент передачи цепи обратной связи. Напряжение на входе усилителя Электротехника и электроника 13

Обратные связи в усилителях Выходное напряжение Коэффициент передачи усилителя, охваченного обратной связью, Произведение – коэффициент петлевого усиления, Величина – глубина обратной связи Электротехника и электроника 14

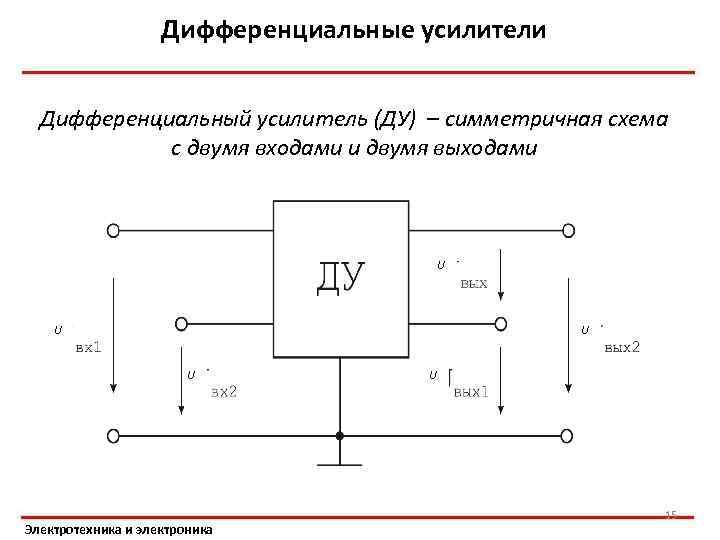

Дифференциальные усилители Дифференциальный усилитель (ДУ) – симметричная схема с двумя входами и двумя выходами U U Электротехника и электроника U 15

Дифференциальные усилители Сигналы на входе дифференциального усилителя представляют в виде суммы дифференциальной и синфазной составляющих: Дифференциальный сигнал равен разности входных напряжений: , а синфазный – их полусумме: Электротехника и электроника 16

Дифференциальные усилители Источник сигнала на входе дифференциального усилителя можно представить эквивалентной схемой, показанной на рисунке Электротехника и электроника 17

Дифференциальные усилители Коэффициент усиления дифференциального сигнала Коэффициент усиления синфазного сигнала Коэффициент ослабления синфазного сигнала: Электротехника и электроника 18
