Use Case диаграмма Понятие Use Case диаграмма Назначение

Use. Case диаграмма Понятие Use Case диаграмма; Назначение; Элементы Use. Case диаграммы

Use. CASE диаграмма Use. Case диаграмма (диаграмма вариантов использования / диаграмма прецедентов) – это графическое представление всех или части актеров, прецедентов и взаимодействий между ними. В каждой системе обычно есть главная диаграмма прецедентов, которая описывает внешнюю границу системы и основные внешние функции (внешнее поведение) системы. Для каждого Use. Case должно быть проведено документирование потока Use. Caseсобытий (краткое описание; диаграмма отображает сферу применения создаваемой системы. предусловия; основной поток событий; альтернативные потоки событий; потоки ошибок; Отобразите актеров и прецеденты на схеме и проставьте стрелки, постусловия) диаграммы Use. Case Пример показывающие направление потоков информации. для банковского автомата (ATM)

Use. CASE диаграмма Use Case диаграммы описывает общую функциональность системы. ПОЛЬЗОВАТЕЛИ (для кого полезна Use Case диаграмма) Менеджеры проекта Аналитики Разработчики Менеджеры по качеству ВСЕ, кого интересует система «в целом» , изучая Use. Case диаграммы могут получить представление о том, что система должна делать

Диаграмма прецедентов (use case diagram) – Поскольку в общем случае актер это графическое представление всех или части всегда находится вне системы, его актеров, прецедентов и взаимодействий между внутренняя структура никак не ними. В каждой системе обычно есть главная диаграмма прецедентов, которая описывает определяется. Для актера имеет внешнюю границу системы и основные внешние значение только его внешнее функции (внешнее поведение) системы. представление, т. е. то, как он Актер (actor) — согласованное воспринимается со стороны множество ролей, которые играют внешние сущности по системы. отношению к вариантам использования при взаимодействии с ними

Типы связей Use. Case диаграмм коммуникации использования (communication) (uses) Use. Case Actor расширения (extends) Use. Case Обобщения действующего лица (actor generalization) Actor Стрелки, используемые для обозначения Uses relationship позволяет одному Use. Case связей не показывают направления задействовать функциональность другого. С Extends relationship позволяетrelationship показывают, помощью actor generalization одному Use. Case только информационных потоков. Стрелка при помощью Uses relationship обычно моделируют что необходимости задействовать функциональность С у нескольких действующих лиц имеются общие другого. черты. показывает применяемую функциональность, многократно только кто/что инициирует встречающуюся в двух или более Use. Case. коммуникацию

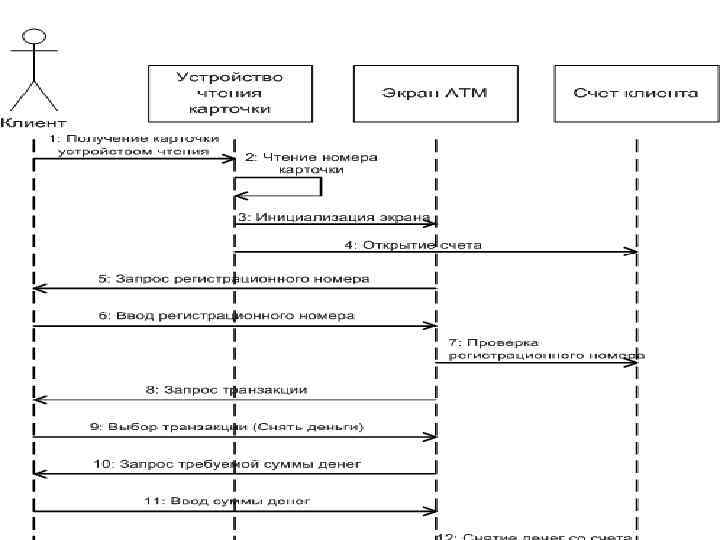

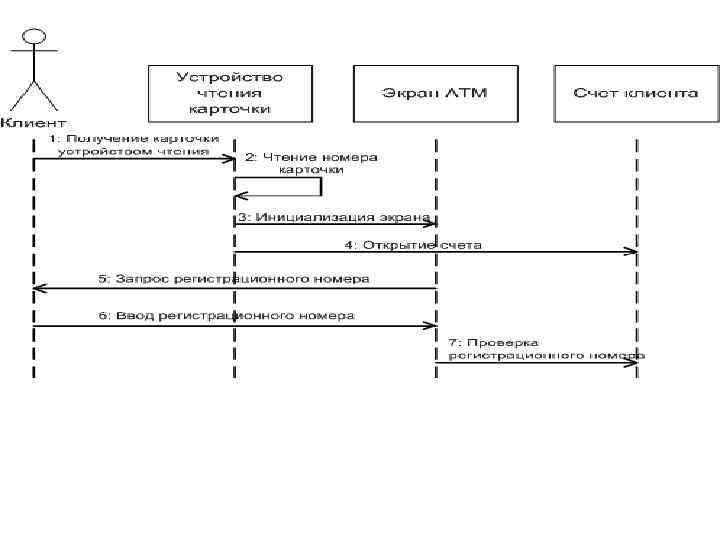

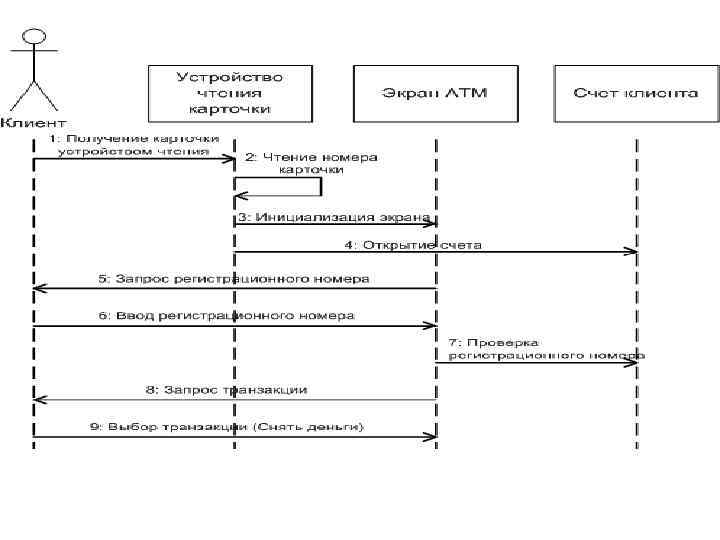

Диаграммы Последовательности (Sequence) отражают поток событий, происходящих в рамках Use. Case. Разработка диаграмм последовательности проводится на основе документации по Use. Case. Пример диаграммы последовательности снятия денег со счета через банковский автомат

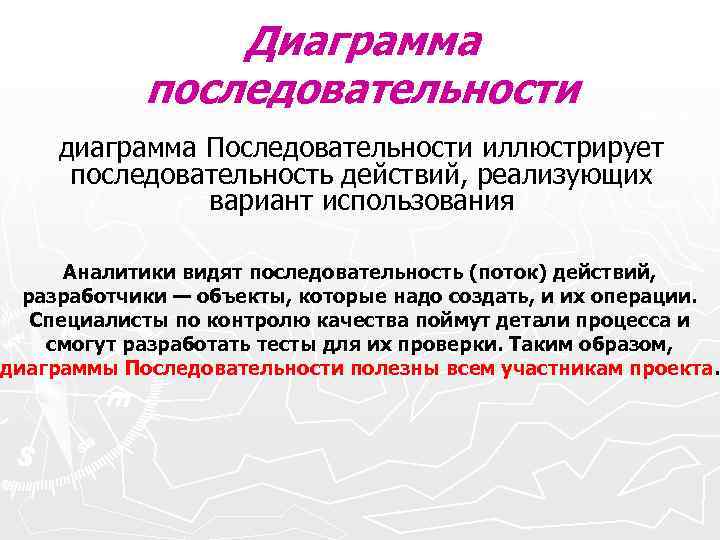

Диаграмма последовательности диаграмма Последовательности иллюстрирует последовательность действий, реализующих вариант использования Аналитики видят последовательность (поток) действий, разработчики — объекты, которые надо создать, и их операции. Специалисты по контролю качества поймут детали процесса и смогут разработать тесты для их проверки. Таким образом, диаграммы Последовательности полезны всем участникам проекта.

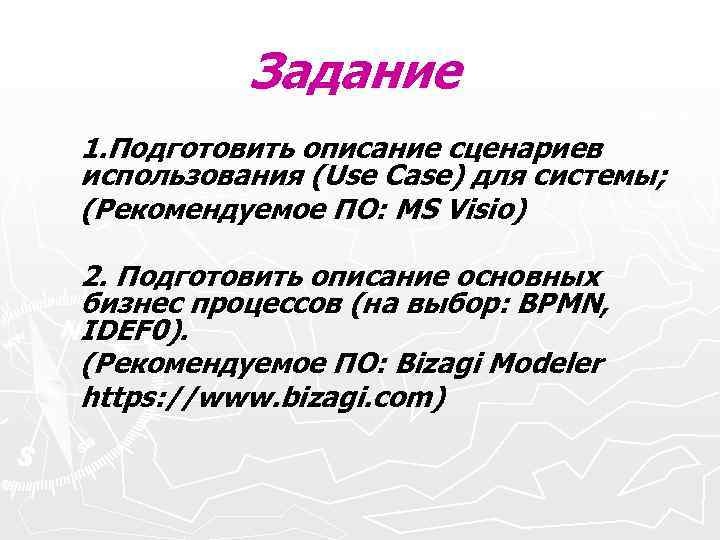

Задание 1. Подготовить описание сценариев использования (Use Case) для системы; (Рекомендуемое ПО: MS Visio) 2. Подготовить описание основных бизнес процессов (на выбор: BPMN, IDEF 0). (Рекомендуемое ПО: Bizagi Modeler https: //www. bizagi. com)
