Урок № 2. Отвес • Автор брошюры • • рекомендует ознакомиться с его «ноу -хау» - методом ОМС по гравитаци- онному отвесу. Внешняя эффектность метода всегда создаёт хороший имидж тому, кто им владеет. Способ применим как на море, так и на суше.

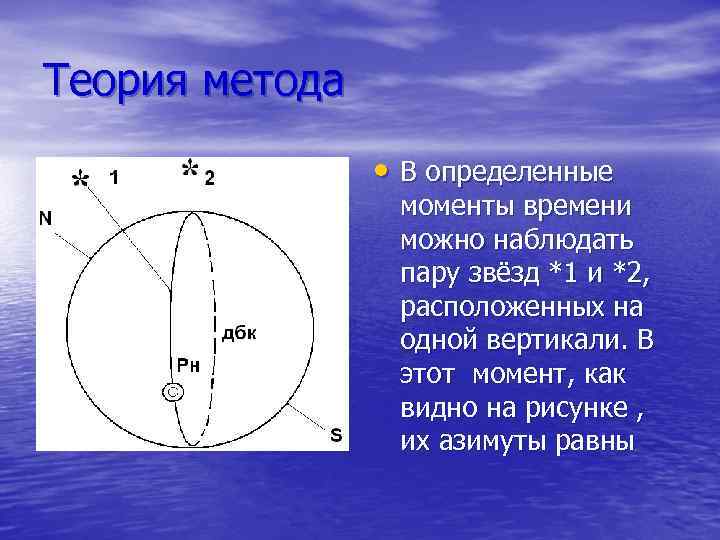

Теория метода • В определенные моменты времени можно наблюдать пару звёзд *1 и *2, расположенных на одной вертикали. В этот момент, как видно на рисунке , их азимуты равны

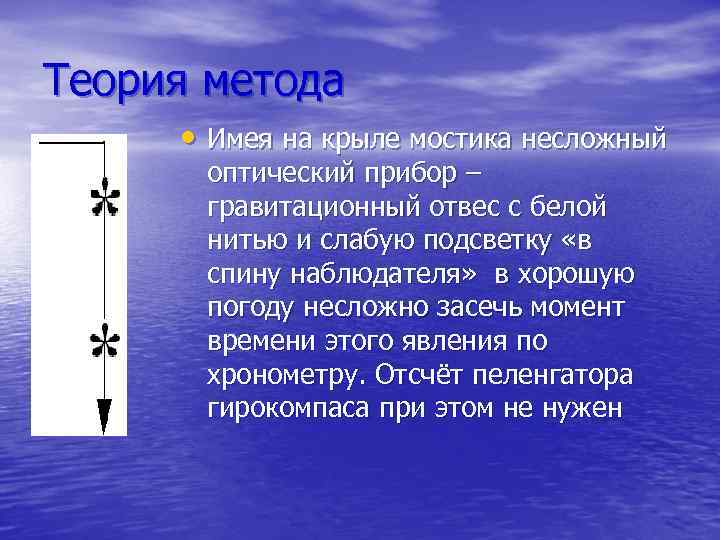

Теория метода • Имея на крыле мостика несложный оптический прибор – гравитационный отвес с белой нитью и слабую подсветку «в спину наблюдателя» в хорошую погоду несложно засечь момент времени этого явления по хронометру. Отсчёт пеленгатора гирокомпаса при этом не нужен

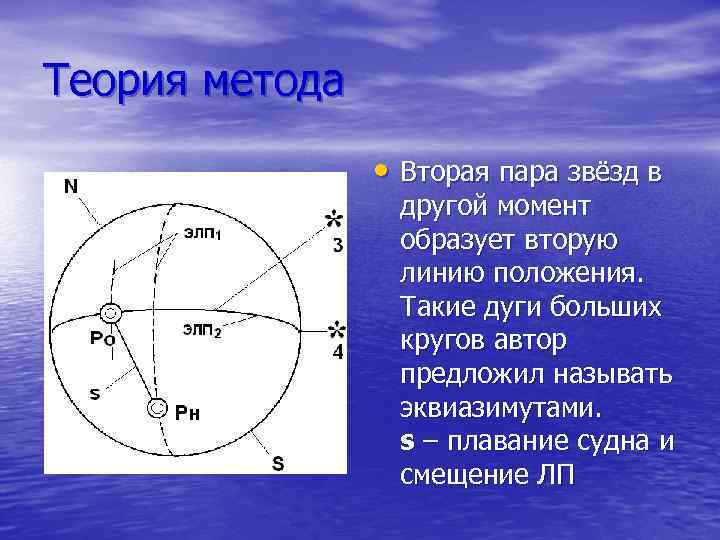

Теория метода • Вторая пара звёзд в другой момент образует вторую линию положения. Такие дуги больших кругов автор предложил называть эквиазимутами. s – плавание судна и смещение ЛП
Практика метода • Подбирать пары звёзд и моменты для • • наблюдения легко, если есть Sky. Map Опция «Глобус» - ввод координат. Опция «Циферблат» - ввод UTC Опции «NESW» – обзор неба При подборе пар не нужно «ползать» по всему ночному переходу – достаточно просмотреть среднюю точку в разное время.

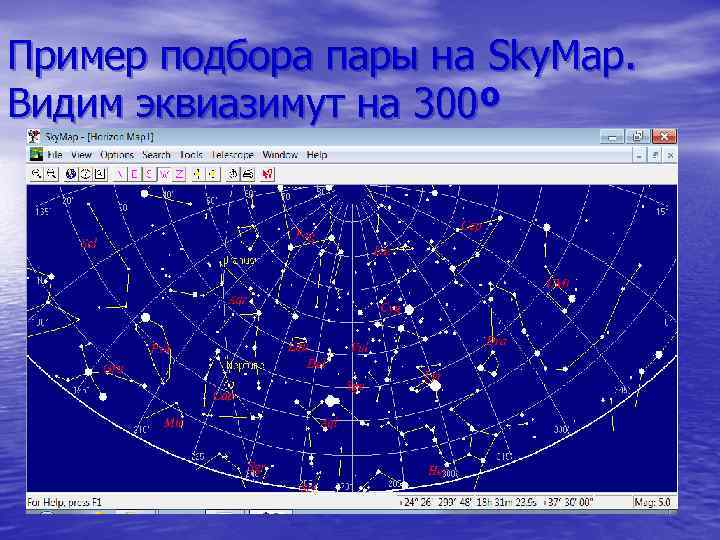

Пример подбора пары на Sky. Map. Видим эквиазимут на 300º

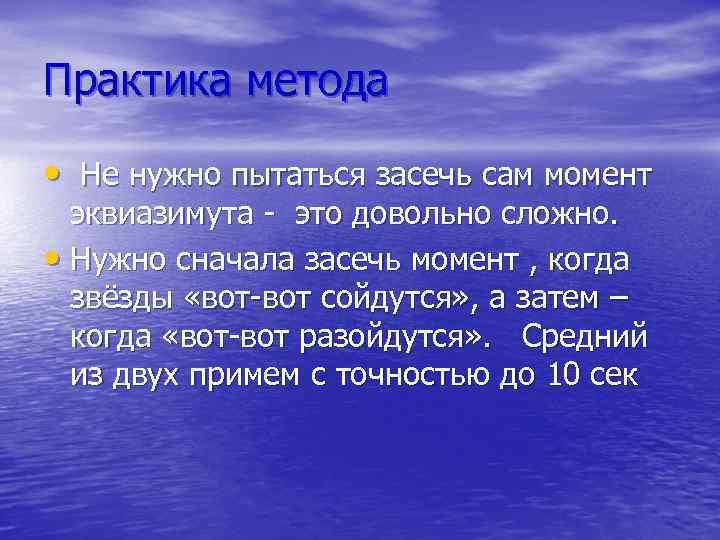

Практика метода • Не нужно пытаться засечь сам момент эквиазимута - это довольно сложно. • Нужно сначала засечь момент , когда звёзды «вот-вот сойдутся» , а затем – когда «вот-вот разойдутся» . Средний из двух примем c точностью до 10 сек

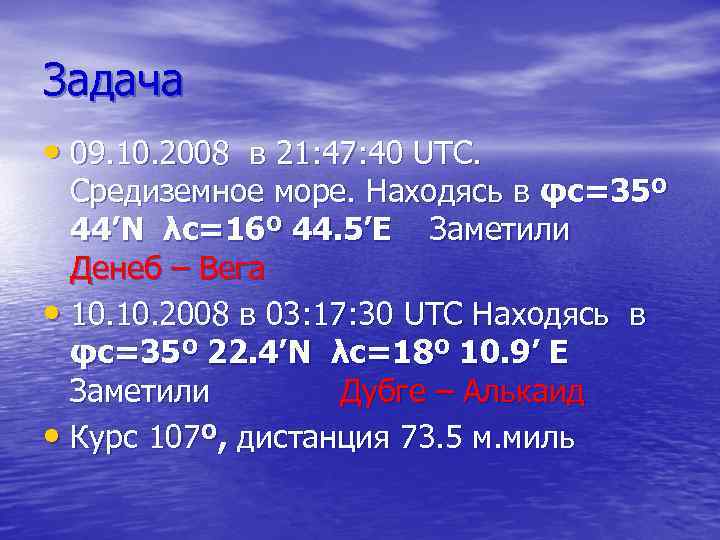

Задача • 09. 10. 2008 в 21: 47: 40 UTC. Средиземное море. Находясь в φс=35º 44’N λс=16º 44. 5’E Заметили Денеб – Вега • 10. 2008 в 03: 17: 30 UTC Находясь в φс=35º 22. 4’N λс=18º 10. 9’ E Заметили Дубге – Алькаид • Курс 107º, дистанция 73. 5 м. миль

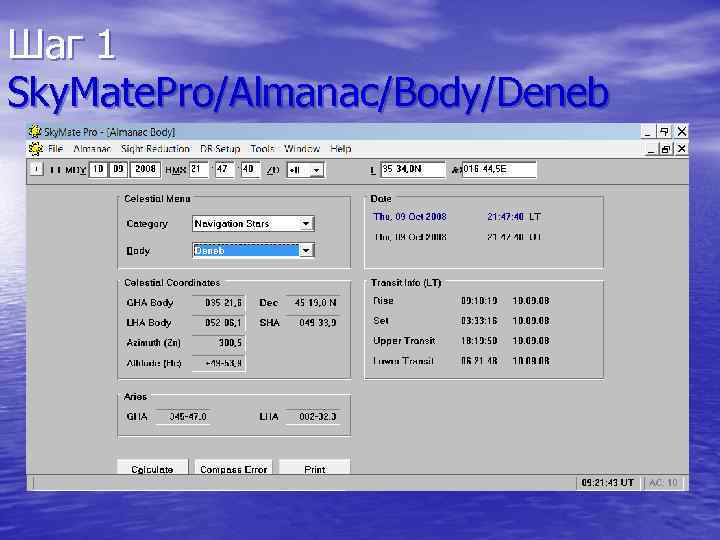

Шаг 1 Sky. Mate. Pro/Almanac/Body/Deneb

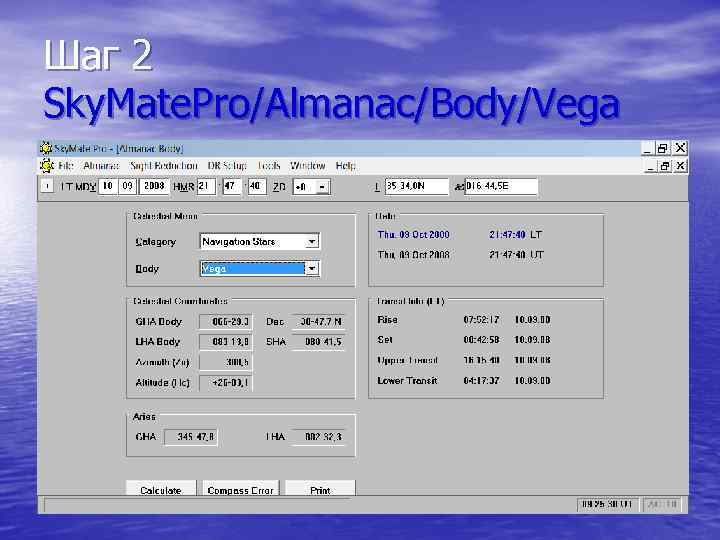

Шаг 2 Sky. Mate. Pro/Almanac/Body/Vega
Запись в блокнот • Deneb GHA = 35º 21. 6’ • Declination = 45º 19’ N • Vega GHA = 66º 29. 3’ • Declination = 38º 47. 7’ N

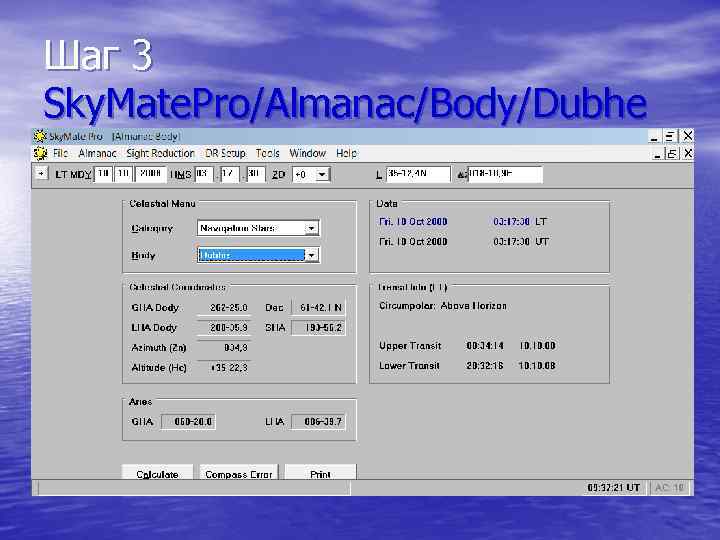

Шаг 3 Sky. Mate. Pro/Almanac/Body/Dubhe

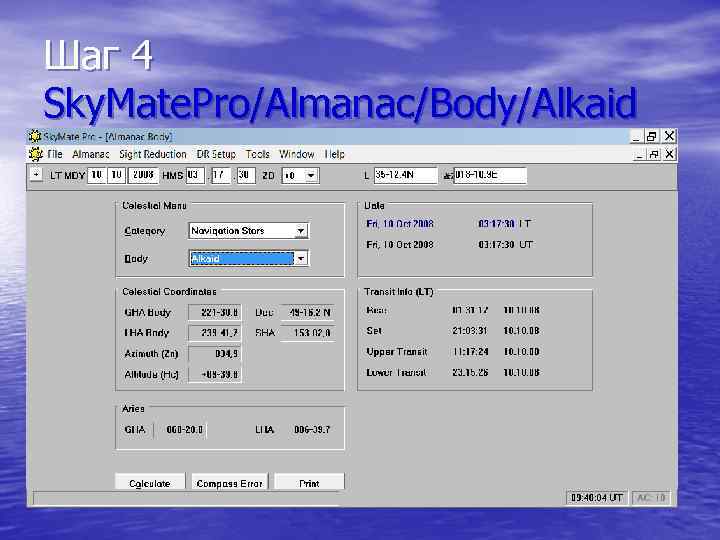

Шаг 4 Sky. Mate. Pro/Almanac/Body/Alkaid
Запись в блокнот • Dubhe GHA = 262º 25’ • Declination = 61º 42. 1’ N • Alkaid GHA = 221º 30. 8’ • Declination = 49º 16. 2’ N
Шаг 5 Запуск QB и директорий Quick. BASIC / QBstart / File / Open program / EQUIAZ. bas / OK

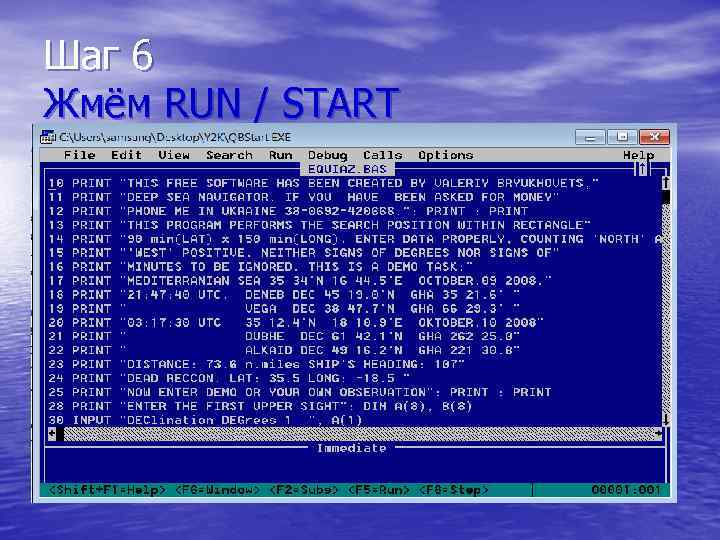

Шаг 6 Жмём RUN / START
Шаг 7 Вводим данные из блокнота

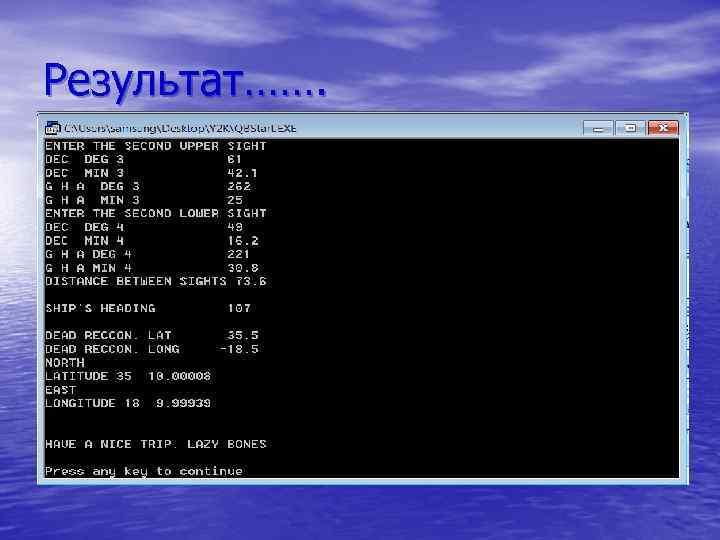

Результат…….
Ответ машины φ’=35º 10’N λ=18º 10’ Е • Но на самом деле φ =35º 20’N λ=18º 10’Е Почему ? Из-за сжатия Земли. • Любой компасный или истинный пеленг (а также эквиазимут), измеряемые на судне или на суше и вводимые в уравнения сферической геометрии, жёстко привязаны к точке P' (зениту)
Учёт сжатия Земли параллактических треугольников в геоцентрической системе сферических координат , т. к. любая визирная вертикаль гравитационно ориентированных оптических устройств направлена к центру Земли.
Учёт сжатия Земли • Следовательно , географическая широта φ места наблюдателя P должна быть найдена из таблицы. • Простая интерполяция позволяет определить широту с достаточной для океанского плавания точностью. • Для ясного понимания автор и не ввёл автокоррекцию широты.

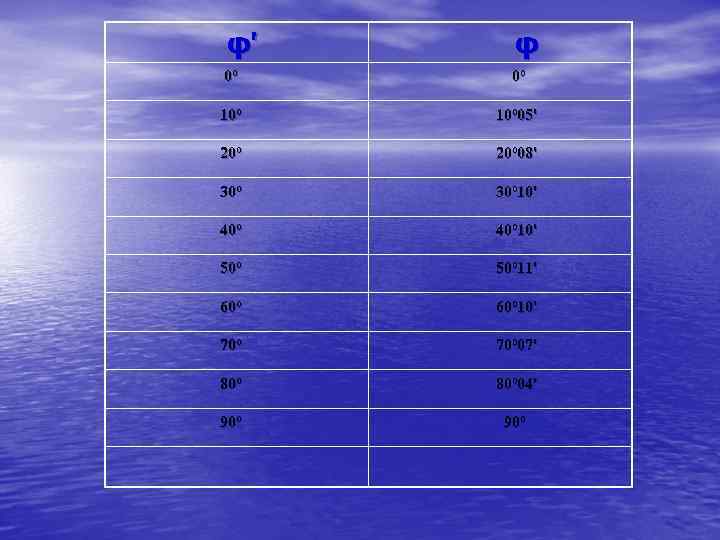

φ' φ 0º 0º 10º 05' 20º 08' 30º 10' 40º 10' 50º 11' 60º 10' 70º 07' 80º 04' 90º
