Уравнения массо- тепло- и импульсопередачи Уравнения массо-

Уравнения массо-, тепло- и импульсопередачи

Уравнения массо-, тепло- и импульсопередачи

Уравнения массо-, тепло- и импульсопередачи Интегральная форма

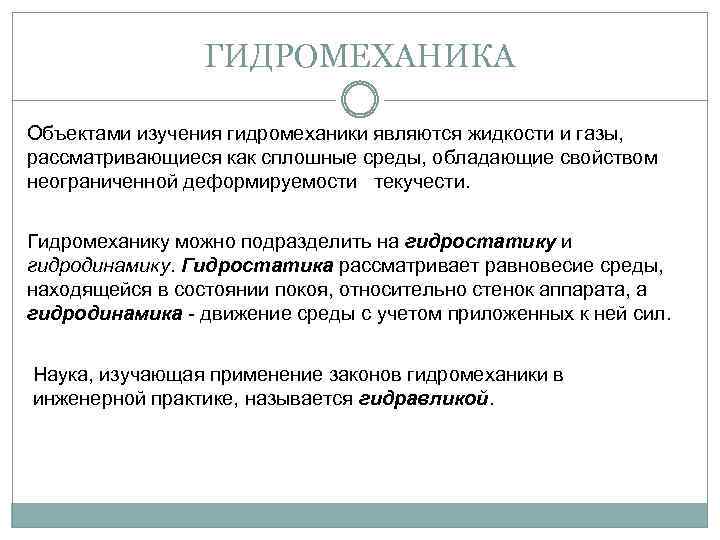

ГИДРОМЕХАНИКА Объектами изучения гидромеханики являются жидкости и газы, рассматривающиеся как сплошные среды, обладающие свойством неограниченной деформируемости текучести. Гидромеханику можно подразделить на гидростатику и гидродинамику. Гидростатика рассматривает равновесие среды, находящейся в состоянии покоя, относительно стенок аппарата, а гидродинамика - движение среды с учетом приложенных к ней сил. Наука, изучающая применение законов гидромеханики в инженерной практике, называется гидравликой.

ГИДРОСТАТИКА P =f(x, y, z) - ? абсолютный покой - жидкость находится в состоянии покоя относительно земли относительный покой -жидкость находится в покое относительно движущегося сосуда

ГИДРОСТАТИКА - абсолютный покой - из массовых сил действует только сила тяжести - уравнение равновесия Эйлера - Основное уравнение гидростатики

ГИДРОСТАТИКА p 1 z z 1 p 2 z 2 Закон Паскаля: всякое изменение давления в какой - либо одной точке покоящейся жидкости, не нарушающее ее равновесия, передается в остальные точки без изменения

ГИДРОСТАТИКА F 2 S 2 F 1 S 1 - избыточное давление - вакуум

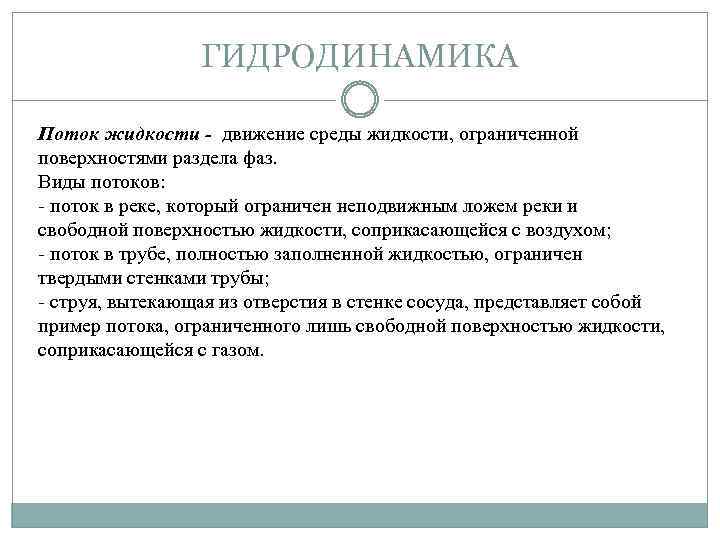

ГИДРОДИНАМИКА Поток жидкости - движение среды жидкости, ограниченной поверхностями раздела фаз. Виды потоков: - поток в реке, который ограничен неподвижным ложем реки и свободной поверхностью жидкости, соприкасающейся с воздухом; - поток в трубе, полностью заполненной жидкостью, ограничен твердыми стенками трубы; - струя, вытекающая из отверстия в стенке сосуда, представляет собой пример потока, ограниченного лишь свободной поверхностью жидкости, соприкасающейся с газом.

ГИДРОДИНАМИКА Виды движения: Установившееся (стационарное) Неустановившееся (нестационарное) Равномерное - форма и площадь поперечного сечения, а также средняя скорость по длине прямолинейного потока жидкости являются постоянными. Неравномерное - площадь поперечного сечения и средняя скорость меняются по длине потока. Напорное - поток ограничен твердыми поверхностями и не имеет свободной поверхности, т. е. поперечное сечение канала полностью заполнено жидкостью. Безнапорное - поток не со всех сторон ограничен твердыми стенками, а имеет свободную поверхность

ГИДРОДИНАМИКА Линия тока А-А 1 -А 2 - средняя скорость Поперечное сечение потока - плоское сечение перпендикулярное вектору средней скорости Живое сечением потока - поверхность, нормаль к которой в каждой точке совпадает с направлением локальной конвективной скорости.

ГИДРОДИНАМИКА объемный расход потока м 3/c массовый расход потока кг/c Трубопровод переменного сечения

ГИДРОДИНАМИКА Геометрические элементы потока 1) площадь поперечного сечения потока S 2) смоченный периметр Пс - длина контура поперечного сечения, по которому жидкость соприкасается со стенкой 3) гидравлический радиус r. Г 4) эквивалентный диаметр d. Э

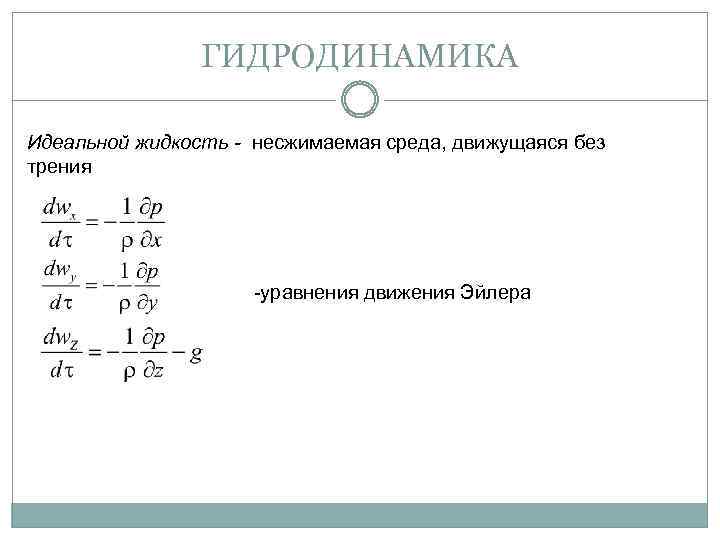

ГИДРОДИНАМИКА Идеальной жидкость - несжимаемая среда, движущаяся без трения -уравнения движения Эйлера

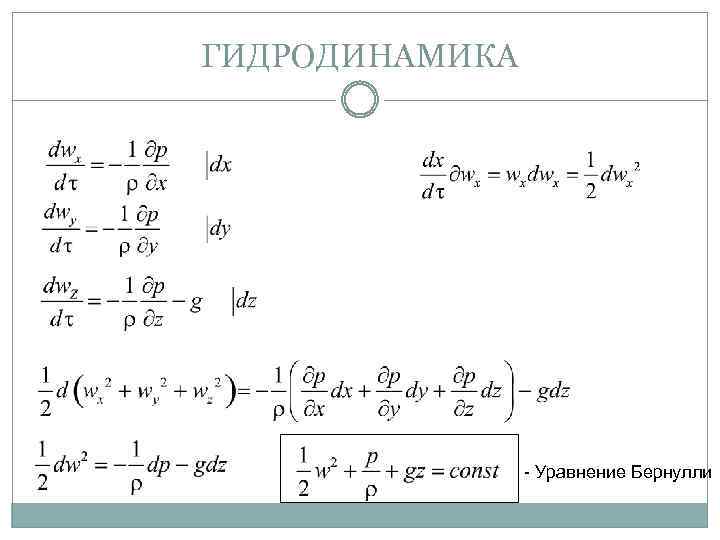

ГИДРОДИНАМИКА - Уравнение Бернулли

ГИДРОДИНАМИКА нивелирная высота (нивелирный, или геометрический напор) пьезометрический, или статический напор скоростной, или динамический напор

ГИДРОДИНАМИКА идеальная жидкость реальная жидкость
