Уральский Государственный Технический Университет — УПИ Кафедра Атомная

Уральский Государственный Технический Университет - УПИ. Кафедра «Атомная Энергетика» . Дозиметрия и защита от ионизирующих излучений Выполнил: Студент гр. Т-595 Дягилев А. М. Проверил: Велькин В. И.

t. Дозиметры индивидуального пользования. Дозиметры переносные. Дозиметры стационарные. t t

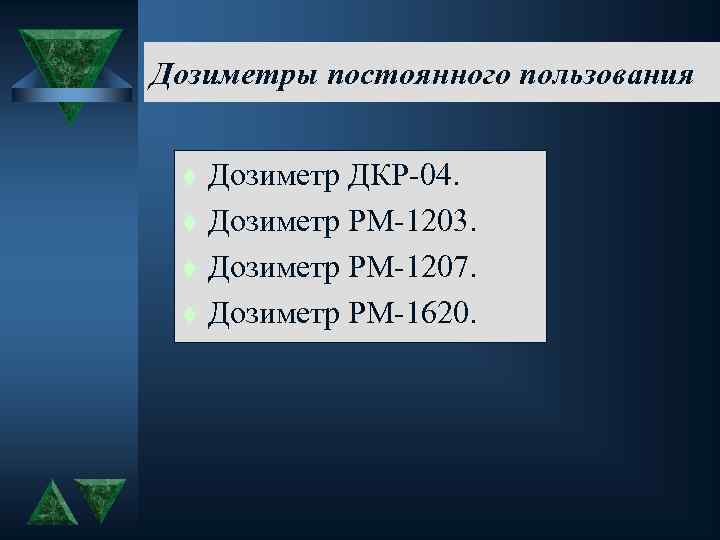

Дозиметры постоянного пользования: t t Дозиметр ДКР-04. Дозиметр РМ-1203. Дозиметр РМ-1207. Дозиметр РМ-1620.

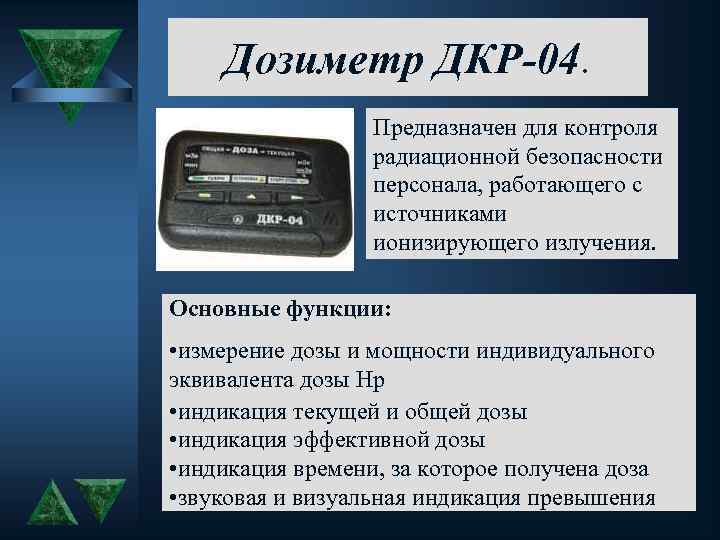

Дозиметр ДКР-04. Предназначен для контроля радиационной безопасности персонала, работающего с источниками ионизирующего излучения. Основные функции: • измерение дозы и мощности индивидуального эквивалента дозы Нр • индикация текущей и общей дозы • индикация эффективной дозы • индикация времени, за которое получена доза • звуковая и визуальная индикация превышения

установленных порогов • «Слип-режим» - автоматическое отключение питания с сохранением информации о накопленной дозе • Индикация напряжения батареи Технические характеристики: Энергетический диапазон, Кэ. В: 15 -150; Диапазон измерения: • мощности дозы Нр(10), мк. Зв/ч: 1 -5*10^4 • дозы Нр(10), мк. Зв: 10 -10^7 Число порогов: 16

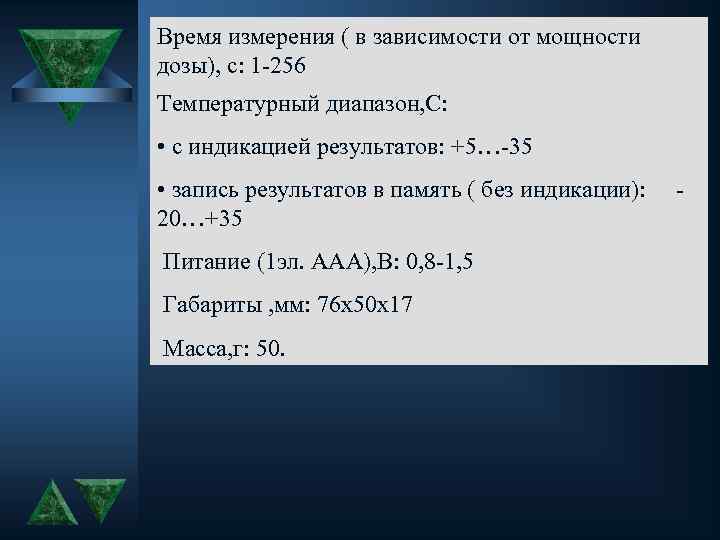

Время измерения ( в зависимости от мощности дозы), с: 1 -256 Температурный диапазон, C: • с индикацией результатов: +5…-35 • запись результатов в память ( без индикации): 20…+35 Питание (1 эл. ААА), В: 0, 8 -1, 5 Габариты , мм: 76 х50 х17 Масса, г: 50. -

Дозиметр МР-1203 Назначение Радиационная безопасность и дозиметрический контроль. Примечание службы контроля радиационной безопасности населения. Аккредитованные испытанные лаборатории, отраслевые и производственные службы радиационного контроля.

Технические характеристики • Детектор- счетчик Гейгера-Мюллера • Диапазон энергий, мэ. В: 0, 06 -1, 5 • Диапазон измерения мощности амбиентной эквивалентной дозы, мк. Зв/ч 0, 1 -500 • Диапазон установки порогов амбиентной эквивалентной дозы, м. Зв: 0, 001 -9999 • Диапазон измерения времени накопления амбиентной эквивалентной дозы, ч: 1 -9999 • Время измерения устанавливается автоматически в пределах, с 1 -36

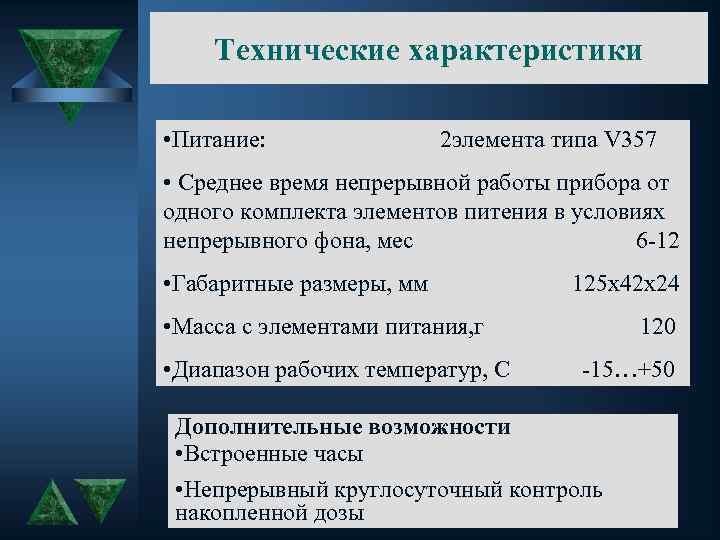

Технические характеристики • Питание: 2 элемента типа V 357 • Среднее время непрерывной работы прибора от одного комплекта элементов питения в условиях непрерывного фона, мес 6 -12 • Габаритные размеры, мм 125 х42 х24 • Масса с элементами питания, г • Диапазон рабочих температур, С 120 -15…+50 Дополнительные возможности • Встроенные часы • Непрерывный круглосуточный контроль накопленной дозы

Дозиметр РМ-1207 Назначение Радиационная безопасность и дозиметрический контроль. Индивидуальная дозиметрия.

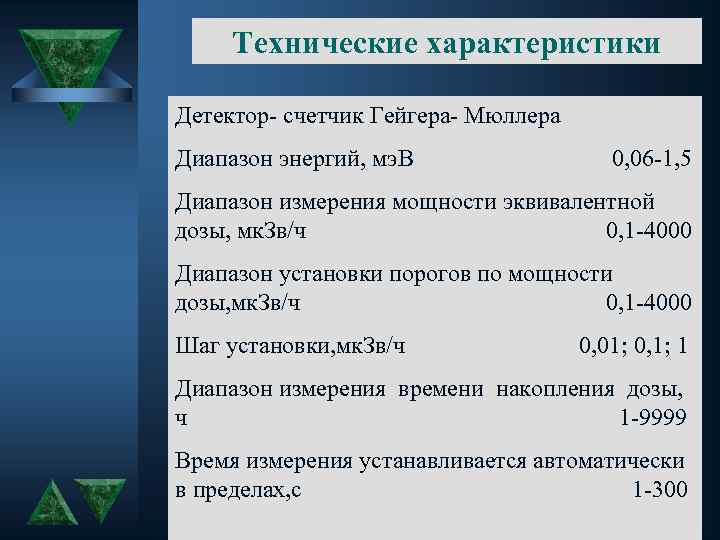

Технические характеристики Детектор- счетчик Гейгера- Мюллера Диапазон энергий, мэ. В 0, 06 -1, 5 Диапазон измерения мощности эквивалентной дозы, мк. Зв/ч 0, 1 -4000 Диапазон установки порогов по мощности дозы, мк. Зв/ч 0, 1 -4000 Шаг установки, мк. Зв/ч 0, 01; 0, 1; 1 Диапазон измерения времени накопления дозы, ч 1 -9999 Время измерения устанавливается автоматически в пределах, с 1 -300

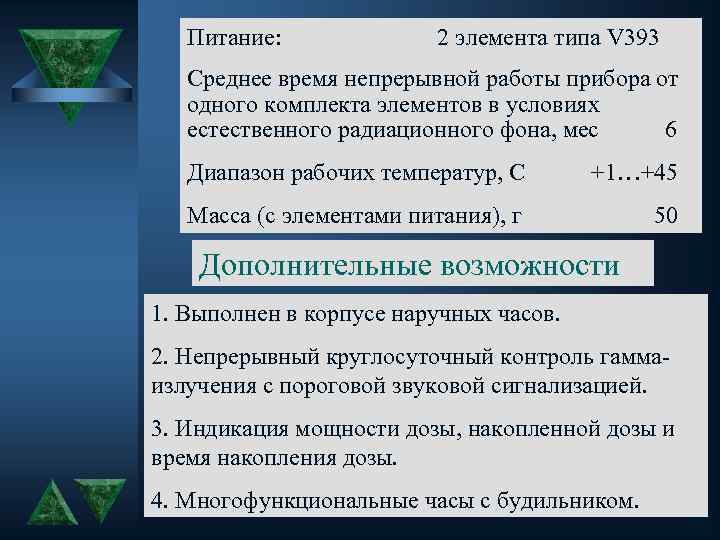

Питание: 2 элемента типа V 393 Среднее время непрерывной работы прибора от одного комплекта элементов в условиях естественного радиационного фона, мес 6 Диапазон рабочих температур, С +1…+45 Масса (с элементами питания), г 50 Дополнительные возможности 1. Выполнен в корпусе наручных часов. 2. Непрерывный круглосуточный контроль гаммаизлучения с пороговой звуковой сигнализацией. 3. Индикация мощности дозы, накопленной дозы и время накопления дозы. 4. Многофункциональные часы с будильником.

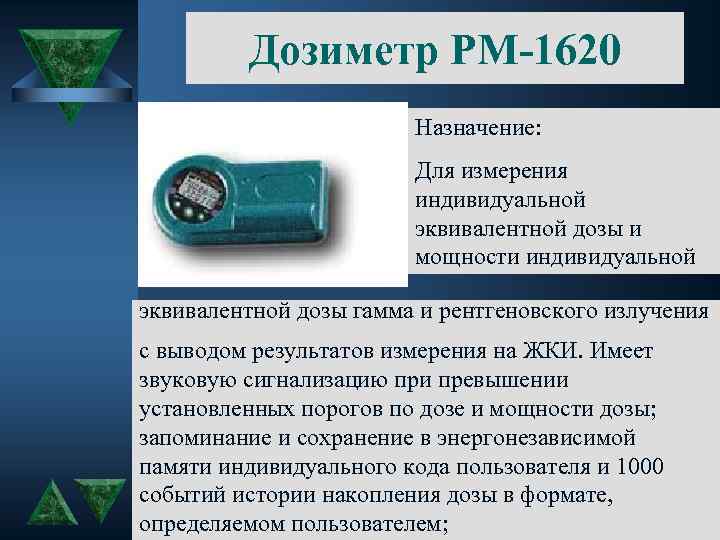

Дозиметр РМ-1620 Назначение: Для измерения индивидуальной эквивалентной дозы и мощности индивидуальной эквивалентной дозы гамма и рентгеновского излучения с выводом результатов измерения на ЖКИ. Имеет звуковую сигнализацию при превышении установленных порогов по дозе и мощности дозы; запоминание и сохранение в энергонезависимой памяти индивидуального кода пользователя и 1000 событий истории накопления дозы в формате, определяемом пользователем;

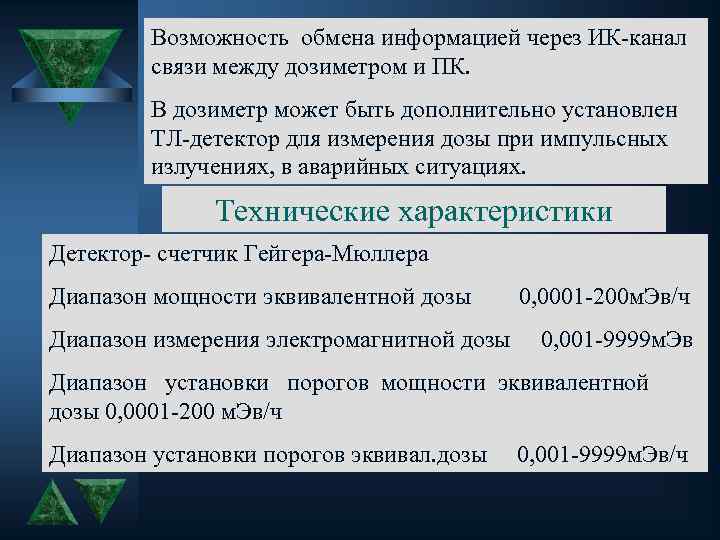

Возможность обмена информацией через ИК-канал связи между дозиметром и ПК. В дозиметр может быть дополнительно установлен ТЛ-детектор для измерения дозы при импульсных излучениях, в аварийных ситуациях. Технические характеристики Детектор- счетчик Гейгера-Мюллера Диапазон мощности эквивалентной дозы Диапазон измерения электромагнитной дозы 0, 0001 -200 м. Эв/ч 0, 001 -9999 м. Эв Диапазон установки порогов мощности эквивалентной дозы 0, 0001 -200 м. Эв/ч Диапазон установки порогов эквивал. дозы 0, 001 -9999 м. Эв/ч

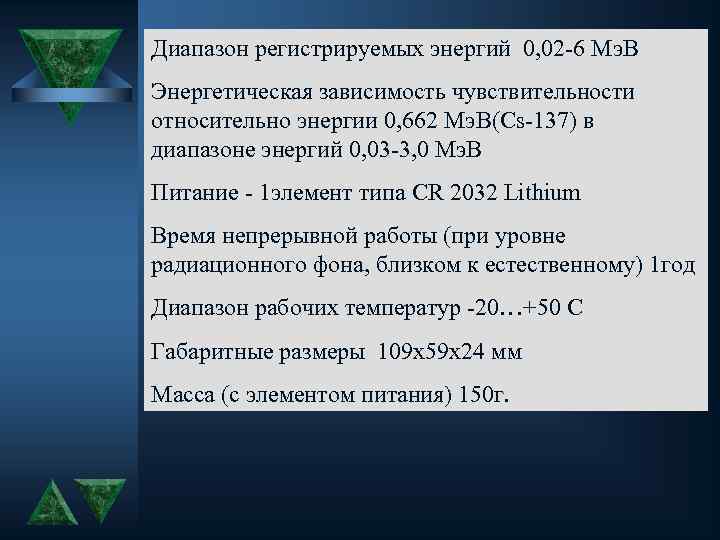

Диапазон регистрируемых энергий 0, 02 -6 Мэ. В Энергетическая зависимость чувствительности относительно энергии 0, 662 Мэ. В(Cs-137) в диапазоне энергий 0, 03 -3, 0 Мэ. В Питание - 1 элемент типа CR 2032 Lithium Время непрерывной работы (при уровне радиационного фона, близком к естественному) 1 год Диапазон рабочих температур -20…+50 С Габаритные размеры 109 х59 х24 мм Масса (с элементом питания) 150 г.

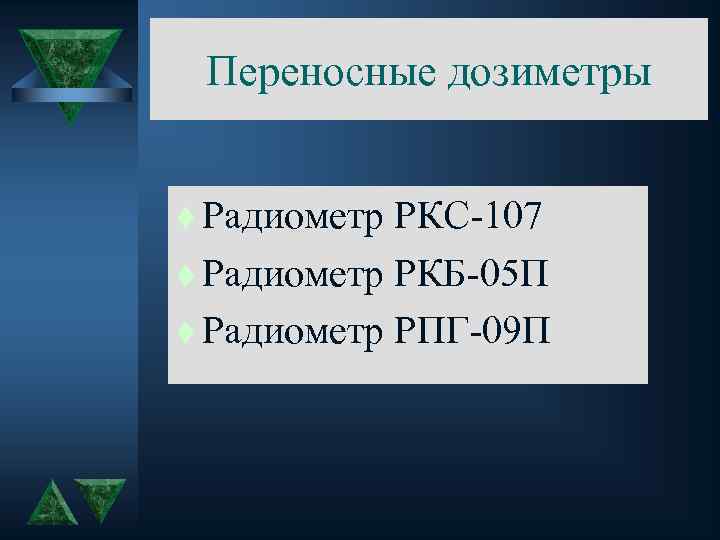

Переносные дозиметры t Радиометр РКС-107 t Радиометр РКБ-05 П t Радиометр РПГ-09 П

Переносной дозиметр РКС-107 • Прямой счет показаний. • Измерение полевой эквивалентной дозы гаммаизлучения. • Измерение плотности потока бетта-излучения с поверхностей. • Измерение удельной активности в веществах

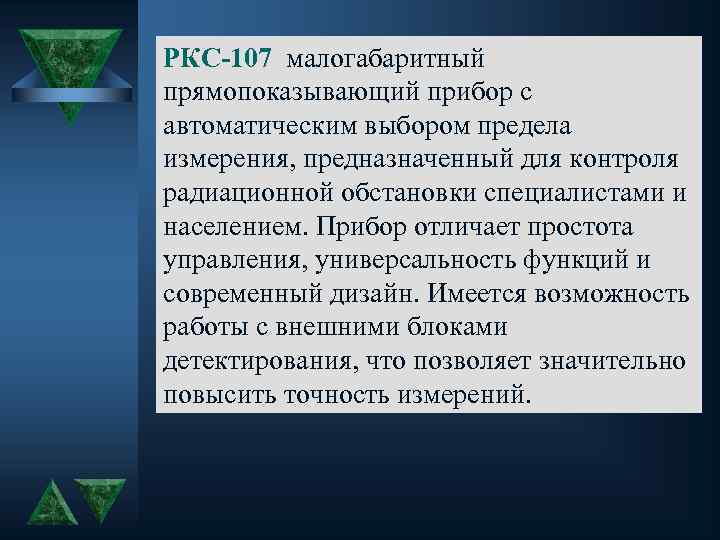

РКС-107 малогабаритный прямопоказывающий прибор с автоматическим выбором предела измерения, предназначенный для контроля радиационной обстановки специалистами и населением. Прибор отличает простота управления, универсальность функций и современный дизайн. Имеется возможность работы с внешними блоками детектирования, что позволяет значительно повысить точность измерений.

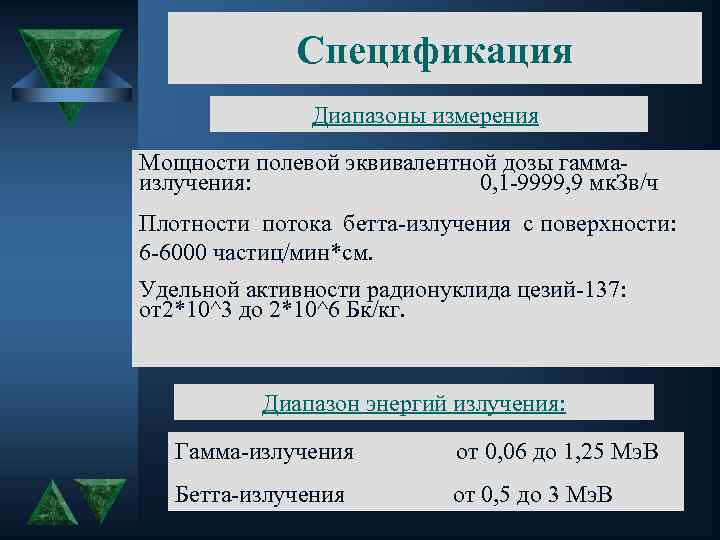

Спецификация Диапазоны измерения: Мощности полевой эквивалентной дозы гаммаизлучения: 0, 1 -9999, 9 мк. Зв/ч Плотности потока бетта-излучения с поверхности: 6 -6000 частиц/мин*см. Удельной активности радионуклида цезий-137: от2*10^3 до 2*10^6 Бк/кг. Диапазон энергий излучения: Гамма-излучения от 0, 06 до 1, 25 Мэ. В Бетта-излучения от 0, 5 до 3 Мэ. В

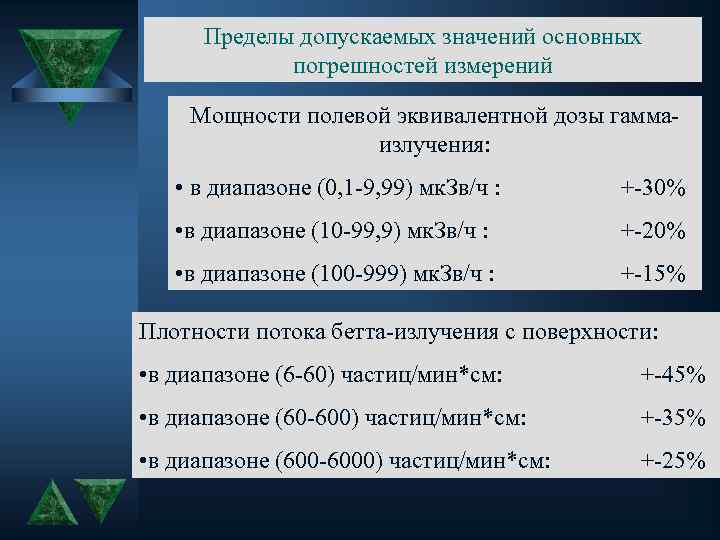

Пределы допускаемых значений основных погрешностей измерений Мощности полевой эквивалентной дозы гаммаизлучения: • в диапазоне (0, 1 -9, 99) мк. Зв/ч : +-30% • в диапазоне (10 -99, 9) мк. Зв/ч : +-20% • в диапазоне (100 -999) мк. Зв/ч : +-15% Плотности потока бетта-излучения с поверхности: • в диапазоне (6 -60) частиц/мин*см: +-45% • в диапазоне (60 -600) частиц/мин*см: +-35% • в диапазоне (600 -6000) частиц/мин*см: +-25%

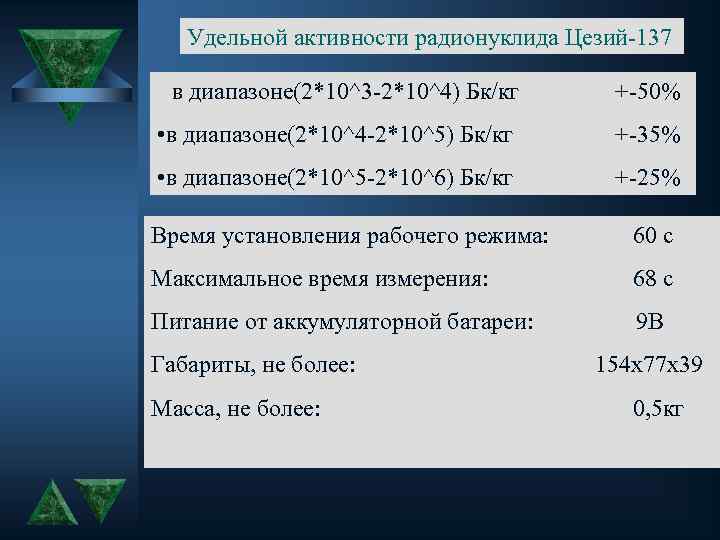

Удельной активности радионуклида Цезий-137 • в диапазоне(2*10^3 -2*10^4) Бк/кг +-50% • в диапазоне(2*10^4 -2*10^5) Бк/кг +-35% • в диапазоне(2*10^5 -2*10^6) Бк/кг +-25% Время установления рабочего режима: 60 с Максимальное время измерения: 68 с Питание от аккумуляторной батареи: 9 В Габариты, не более: Масса, не более: 154 х77 х39 0, 5 кг

Переносной радиометр РКБ-05 П Назначение: предназначен для оперативного контроля трития в пробах воздуха и воды, в том числе и на месте отбора проб. Принцип действия прибора основан на предварительном селективном отборе проб трития из воздуха или воды в специальные кюветы с пленочным сцинтиллятором или сосуды с жидким сцинтиллятором - с последующим измерением их активности.

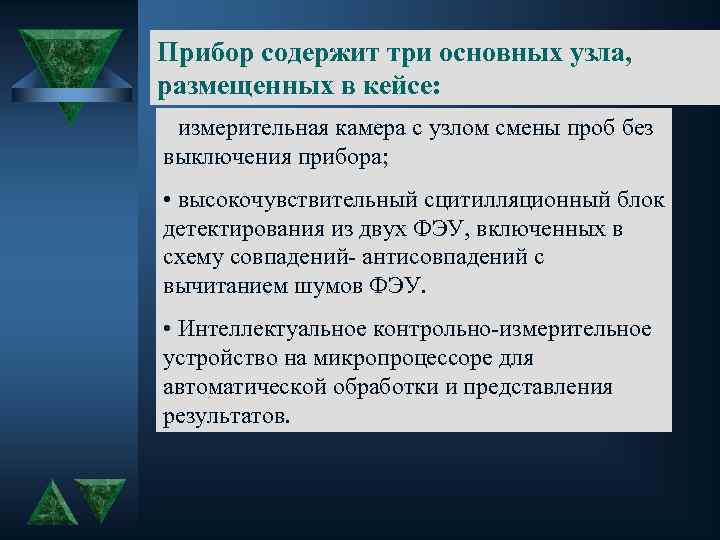

Прибор содержит три основных узла, размещенных в кейсе: • измерительная камера с узлом смены проб без выключения прибора; • высокочувствительный сцитилляционный блок детектирования из двух ФЭУ, включенных в схему совпадений- антисовпадений с вычитанием шумов ФЭУ. • Интеллектуальное контрольно-измерительное устройство на микропроцессоре для автоматической обработки и представления результатов.

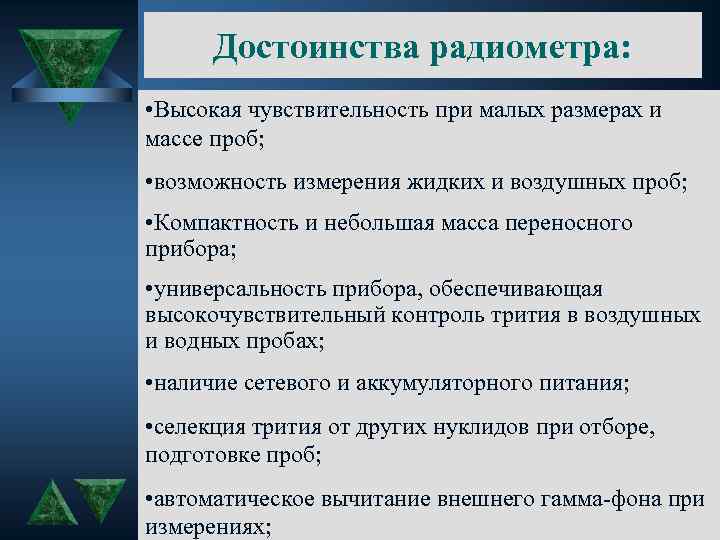

Достоинства радиометра: • Высокая чувствительность при малых размерах и массе проб; • возможность измерения жидких и воздушных проб; • Компактность и небольшая масса переносного прибора; • универсальность прибора, обеспечивающая высокочувствительный контроль трития в воздушных и водных пробах; • наличие сетевого и аккумуляторного питания; • селекция трития от других нуклидов при отборе, подготовке проб; • автоматическое вычитание внешнего гамма-фона при измерениях;

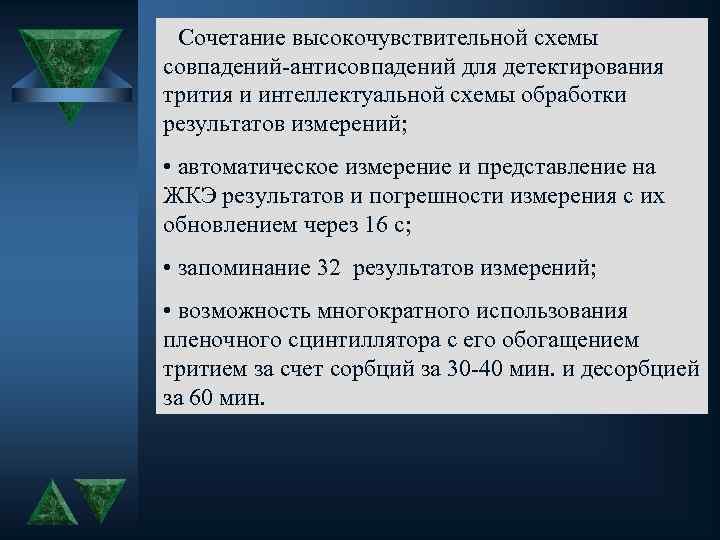

• Сочетание высокочувствительной схемы совпадений-антисовпадений для детектирования трития и интеллектуальной схемы обработки результатов измерений; • автоматическое измерение и представление на ЖКЭ результатов и погрешности измерения с их обновлением через 16 с; • запоминание 32 результатов измерений; • возможность многократного использования пленочного сцинтиллятора с его обогащением тритием за счет сорбций за 30 -40 мин. и десорбцией за 60 мин.

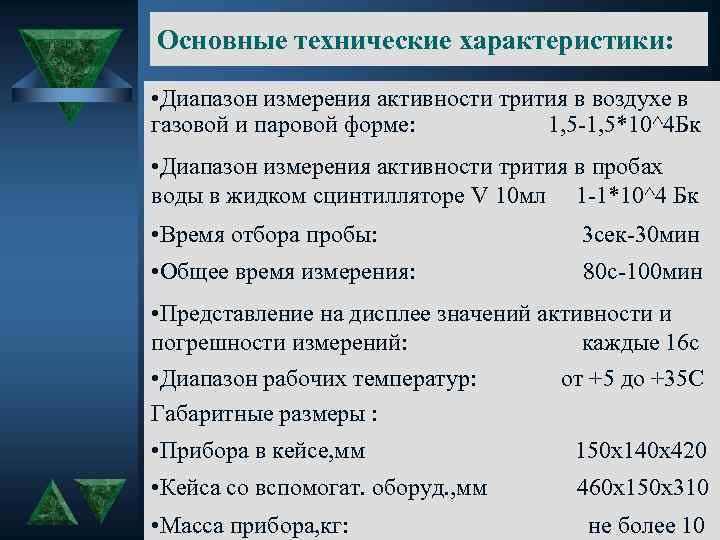

Основные технические характеристики: • Диапазон измерения активности трития в воздухе в газовой и паровой форме: 1, 5 -1, 5*10^4 Бк • Диапазон измерения активности трития в пробах воды в жидком сцинтилляторе V 10 мл 1 -1*10^4 Бк • Время отбора пробы: 3 сек-30 мин • Общее время измерения: 80 с-100 мин • Представление на дисплее значений активности и погрешности измерений: каждые 16 с • Диапазон рабочих температур: от +5 до +35 С Габаритные размеры : • Прибора в кейсе, мм 150 х140 х420 • Кейса со вспомогат. оборуд. , мм 460 х150 х310 • Масса прибора, кг: не более 10

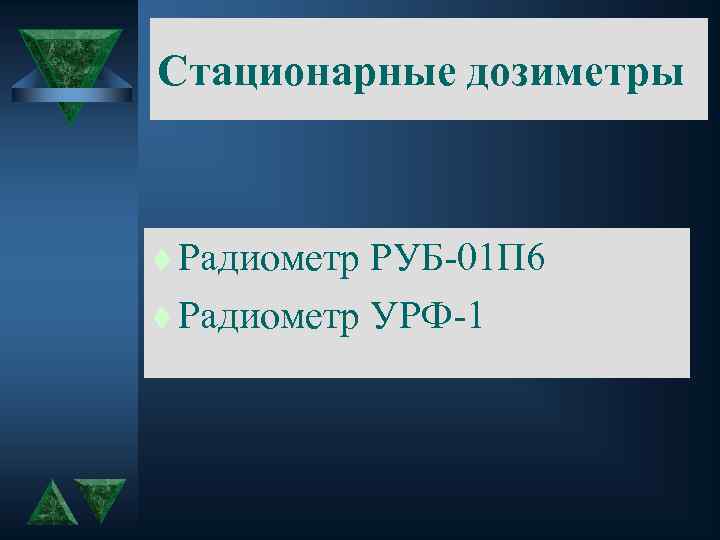

Стационарные дозиметры t Радиометр РУБ-01 П 6 t Радиометр УРФ-1

Радиометр РУБ-01 П 7 Назначение: предназначен для измерения удельной и объемной активности проб объектов внешней среды, содержащих радионуклиды Цезия -134 и Цезия-137. Можно использовать для контроля жидких, сыпучих и других проб различных пищевых продуктов.

Радиометр РУБ-01 П 7 состоит из блока детектирования БДКГ-03 П и измерительного устройства УИ-38 П 2. В качестве детектора применен сцинтилляционный кристалл Na. I размером 63 х63 мм. Контролируемую пробу размещают в измерительной кювете объемом 1 литр. Информация о результатах измерения выводится на 4 -х разрядное ЖК табло. Имеется методика использования радиометра РУБ-01 П 7 в качестве счетчика излучения человека.

Основные технические характеристики прибора • Время измерения активности радионуклида 20 Бк/л в воде, не более, мин: 5 • Масса измеряемых проб, кг • Диапазон измерения, Бк/кг(л): • Рабочий диапазон температур, С: • Габаритные размеры, мм: измерительного устройстваблока детектированиясвинцовой защиты • Масса, кг: измерительного устройстваблока детектированиясвинцовой защиты- 0, 2 -1, 5 5 -2*10^3 +5…+35 325 х215 х115 100 х270 336 х490 х761 4, 5 2, 5 130

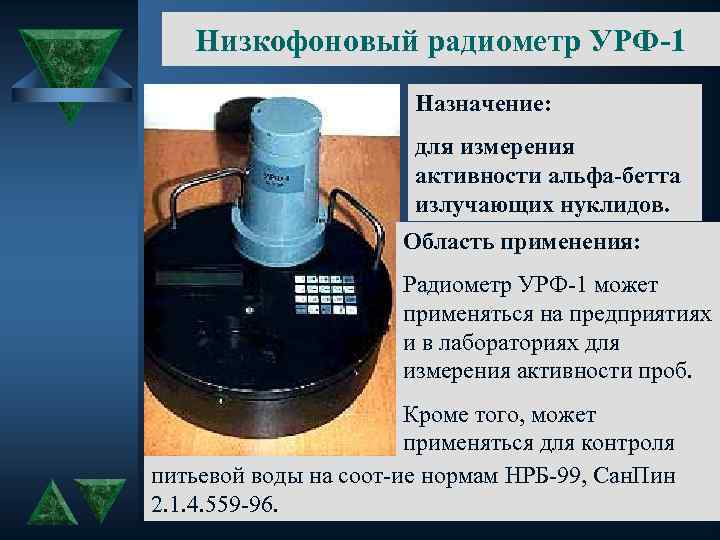

Низкофоновый радиометр УРФ-1 Назначение: для измерения активности альфа-бетта излучающих нуклидов. Область применения: Радиометр УРФ-1 может применяться на предприятиях и в лабораториях для измерения активности проб. Кроме того, может применяться для контроля питьевой воды на соот-ие нормам НРБ-99, Сан. Пин 2. 1. 4. 559 -96.

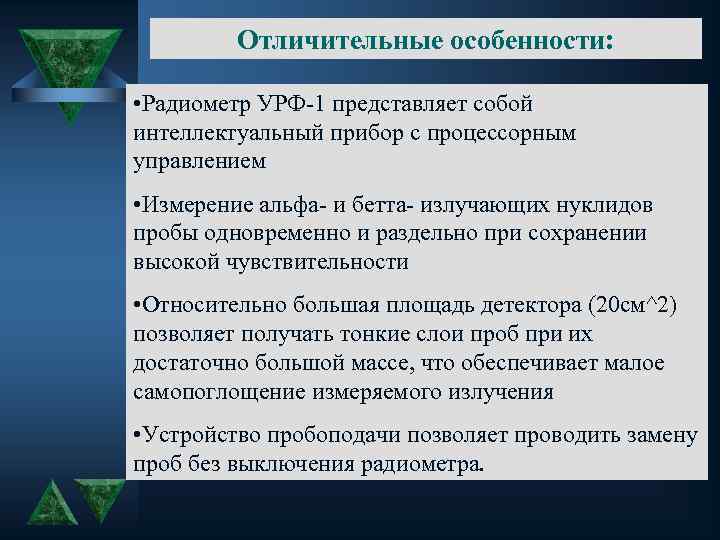

Отличительные особенности: • Радиометр УРФ-1 представляет собой интеллектуальный прибор с процессорным управлением • Измерение альфа- и бетта- излучающих нуклидов пробы одновременно и раздельно при сохранении высокой чувствительности • Относительно большая площадь детектора (20 см^2) позволяет получать тонкие слои проб при их достаточно большой массе, что обеспечивает малое самопоглощение измеряемого излучения • Устройство пробоподачи позволяет проводить замену проб без выключения радиометра.

Основные технические характеристики • Энергетический диапазон измерения: при измерении альфа-излучения, кэ. В при измерении бетта-излучения, кэ. В 800 -8000 70 -3500 • Диапазон измеряемых активностей: при измерении альфа-излучения, кэ. В при измерении бетта-излучения, кэ. В 0, 01 -1000 0, 1 -1000 • Диаметр рабочей поверхности детектора, мм • Количество запоминающихся результатов: 50 300 • Время установления рабочего режима, мин 15 • Питание: 220 в, 50 Гц

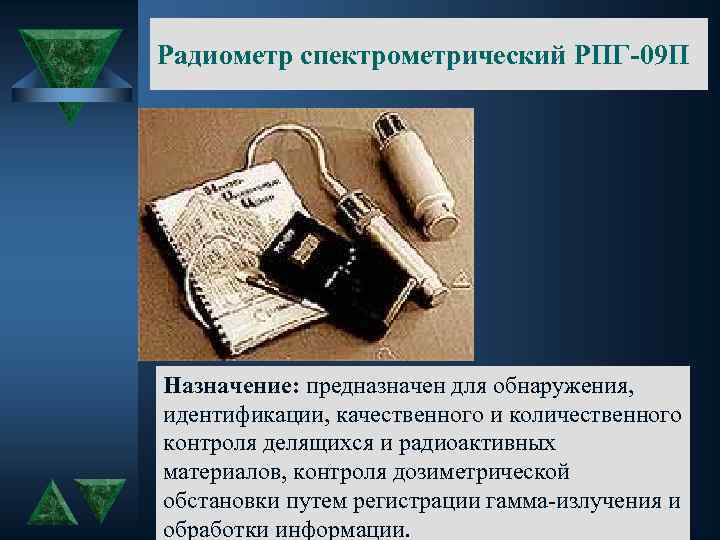

Радиометр спектрометрический РПГ-09 П Назначение: предназначен для обнаружения, идентификации, качественного и количественного контроля делящихся и радиоактивных материалов, контроля дозиметрической обстановки путем регистрации гамма-излучения и обработки информации.

Область применения Радиометр РПГ-09 П может быть использован в службах таможенного, пограничного, радиационного и экологического контроля, в производстве радиоактивных и делящихся материалов и в других областях при полевых измерениях. Основные достоинства • Маленький вес; • минимальная потребляемая мощность; • простота управления; • полная автономность в работе; • возможность подключения к ПК; • возможность смены типа сцинтилляционного блока детектирования и возможность работы при температуре ниже 0 С

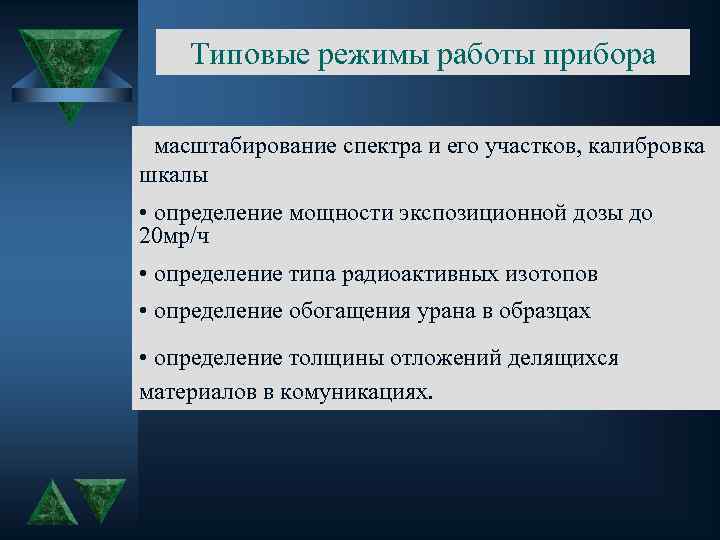

Типовые режимы работы прибора • масштабирование спектра и его участков, калибровка шкалы • определение мощности экспозиционной дозы до 20 мр/ч • определение типа радиоактивных изотопов • определение обогащения урана в образцах • определение толщины отложений делящихся материалов в комуникациях.

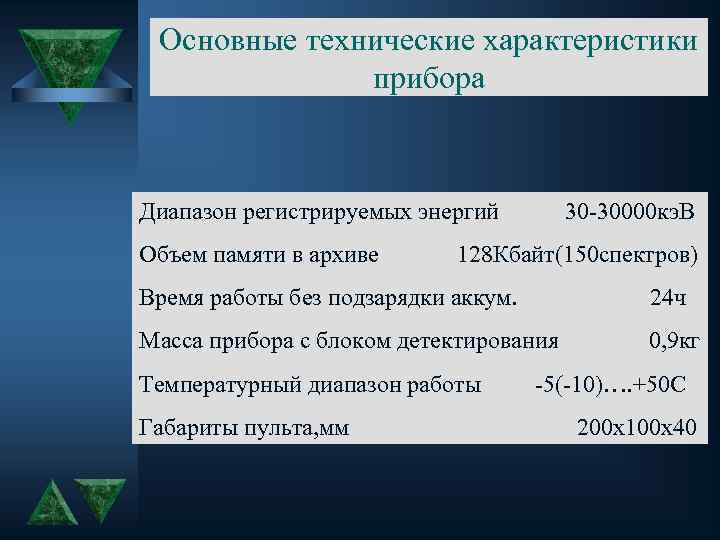

Основные технические характеристики прибора Диапазон регистрируемых энергий Объем памяти в архиве 30 -30000 кэ. В 128 Кбайт(150 спектров) Время работы без подзарядки аккум. 24 ч Масса прибора с блоком детектирования 0, 9 кг Температурный диапазон работы Габариты пульта, мм -5(-10)…. +50 С 200 х100 х40
