Уральский государственный экономический университет Кафедра товароведения и экспертизы Товароведение и экспертиза электротоваров: стиральные машины Ольга Николаевна Зуева доктор экономических наук, доцент, заведующая кафедрой товароведения и экспертизы Тел: 8(343)251 -96 -59, e-mail: zuevaon@mail. ru

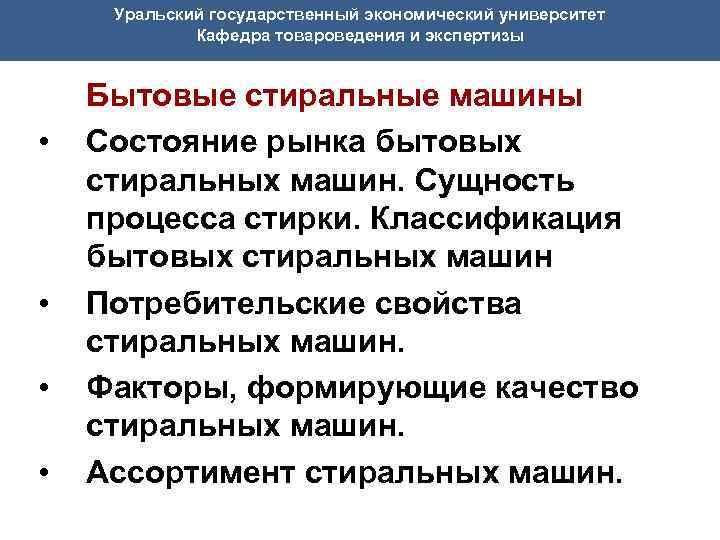

Уральский государственный экономический университет Кафедра товароведения и экспертизы • • Бытовые стиральные машины Состояние рынка бытовых стиральных машин. Сущность процесса стирки. Классификация бытовых стиральных машин Потребительские свойства стиральных машин. Факторы, формирующие качество стиральных машин. Ассортимент стиральных машин.

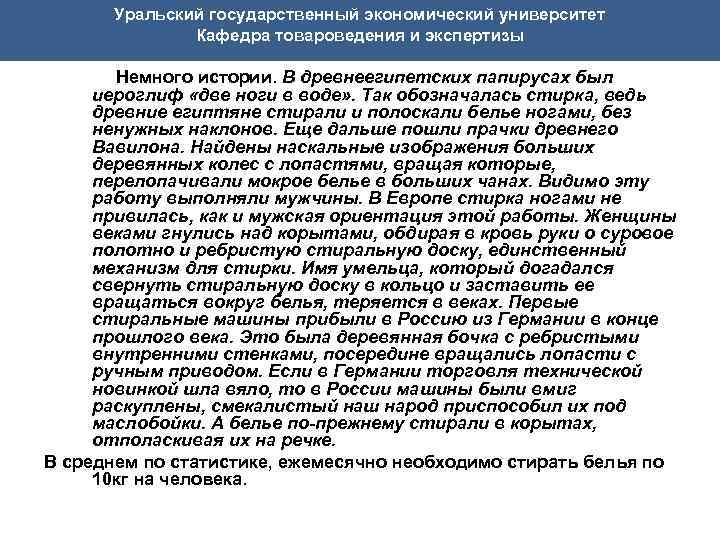

Уральский государственный экономический университет Кафедра товароведения и экспертизы Немного истории. В древнеегипетских папирусах был иероглиф «две ноги в воде» . Так обозначалась стирка, ведь древние египтяне стирали и полоскали белье ногами, без ненужных наклонов. Еще дальше пошли прачки древнего Вавилона. Найдены наскальные изображения больших деревянных колес с лопастями, вращая которые, перелопачивали мокрое белье в больших чанах. Видимо эту работу выполняли мужчины. В Европе стирка ногами не привилась, как и мужская ориентация этой работы. Женщины веками гнулись над корытами, обдирая в кровь руки о суровое полотно и ребристую стиральную доску, единственный механизм для стирки. Имя умельца, который догадался свернуть стиральную доску в кольцо и заставить ее вращаться вокруг белья, теряется в веках. Первые стиральные машины прибыли в Россию из Германии в конце прошлого века. Это была деревянная бочка с ребристыми внутренними стенками, посередине вращались лопасти с ручным приводом. Если в Германии торговля технической новинкой шла вяло, то в России машины были вмиг раскуплены, смекалистый наш народ приспособил их под маслобойки. А белье по-прежнему стирали в корытах, отполаскивая их на речке. В среднем по статистике, ежемесячно необходимо стирать белья по 10 кг на человека.

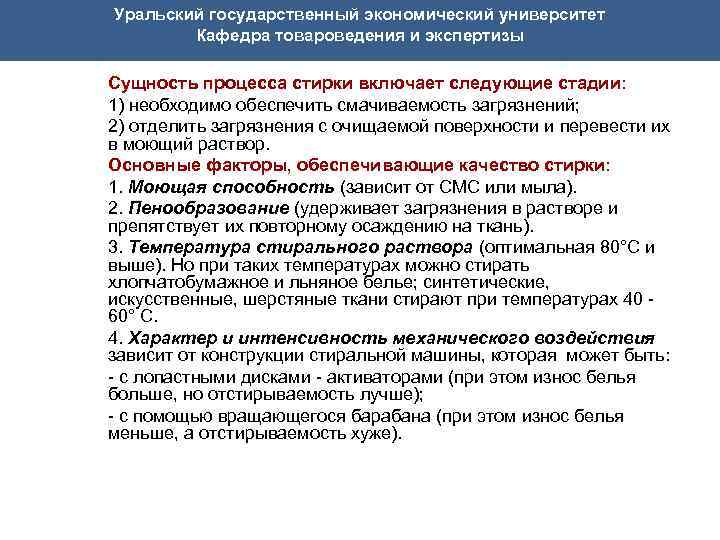

Уральский государственный экономический университет Кафедра товароведения и экспертизы Сущность процесса стирки включает следующие стадии: 1) необходимо обеспечить смачиваемость загрязнений; 2) отделить загрязнения с очищаемой поверхности и перевести их в моющий раствор. Основные факторы, обеспечивающие качество стирки: 1. Моющая способность (зависит от СМС или мыла). 2. Пенообразование (удерживает загрязнения в растворе и препятствует их повторному осаждению на ткань). 3. Температура стирального раствора (оптимальная 80°С и выше). Но при таких температурах можно стирать хлопчатобумажное и льняное белье; синтетические, искусственные, шерстяные ткани стирают при температурах 40 60° С. 4. Характер и интенсивность механического воздействия зависит от конструкции стиральной машины, которая может быть: - с лопастными дисками - активаторами (при этом износ белья больше, но отстирываемость лучше); - с помощью вращающегося барабана (при этом износ белья меньше, а отстирываемость хуже).

Уральский государственный экономический университет Кафедра товароведения и экспертизы Классификация стиральных машин: • • • 1. По степени механизации и автоматизации процессов стирки: СМ - стиральные машины без отжима; СМР - стиральные машины с ручным отжимом; СМЦ - стиральные машины с центрифугой; СМП - стиральные машины полуавтоматические; СМА - стиральные машины автоматические.

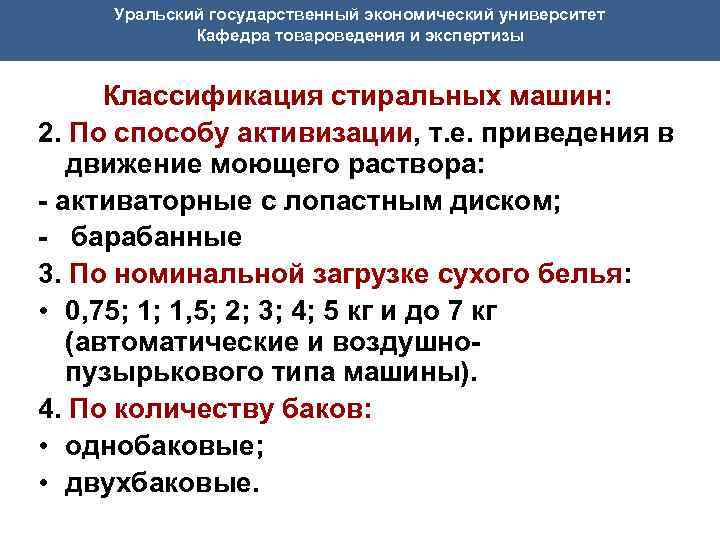

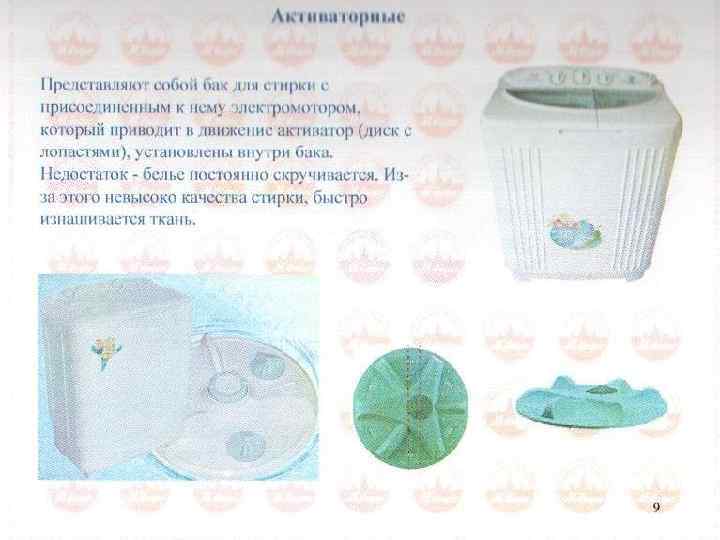

Уральский государственный экономический университет Кафедра товароведения и экспертизы Классификация стиральных машин: 2. По способу активизации, т. е. приведения в движение моющего раствора: - активаторные с лопастным диском; - барабанные 3. По номинальной загрузке сухого белья: • 0, 75; 1; 1, 5; 2; 3; 4; 5 кг и до 7 кг (автоматические и воздушнопузырькового типа машины). 4. По количеству баков: • однобаковые; • двухбаковые.

Уральский государственный экономический университет Кафедра товароведения и экспертизы Классификация стиральных машин: 5. По способу загрузки белья: • с верхней (вертикальной) загрузкой с глубиной 40 см; • с фронтальной (горизонтальной) загрузкой. 6. По габаритам: • стандартных размеров (высота 90 см, ширина и глубина 60 см) • малогабаритные, которые могут быть узкими (глубина 3245 см) и компактными (высота до 70 см) 7. По способу управления: • с электромеханическим управлением; • с электронным управлением. 8. По количеству режимов стирки: два и более до 60, включают, как правило, три группы: • 1 -ая для стирки хлопка и льна с температурой до 90; • 2 -ая для синтетических материалов с температурой до 60; • 3 -ая для деликатных материалов с температурой до 40.

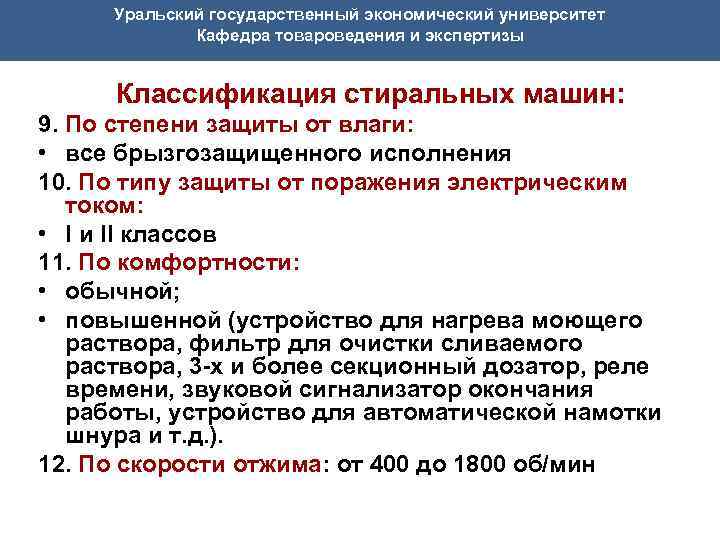

Уральский государственный экономический университет Кафедра товароведения и экспертизы Классификация стиральных машин: 9. По степени защиты от влаги: • все брызгозащищенного исполнения 10. По типу защиты от поражения электрическим током: • I и II классов 11. По комфортности: • обычной; • повышенной (устройство для нагрева моющего раствора, фильтр для очистки сливаемого раствора, 3 -х и более секционный дозатор, реле времени, звуковой сигнализатор окончания работы, устройство для автоматической намотки шнура и т. д. ). 12. По скорости отжима: от 400 до 1800 об/мин

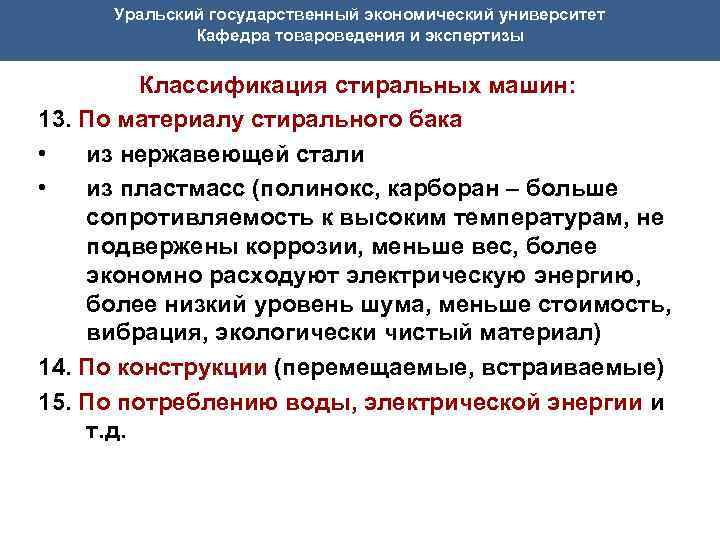

Уральский государственный экономический университет Кафедра товароведения и экспертизы Классификация стиральных машин: 13. По материалу стирального бака • из нержавеющей стали • из пластмасс (полинокс, карборан – больше сопротивляемость к высоким температурам, не подвержены коррозии, меньше вес, более экономно расходуют электрическую энергию, более низкий уровень шума, меньше стоимость, вибрация, экологически чистый материал) 14. По конструкции (перемещаемые, встраиваемые) 15. По потреблению воды, электрической энергии и т. д.

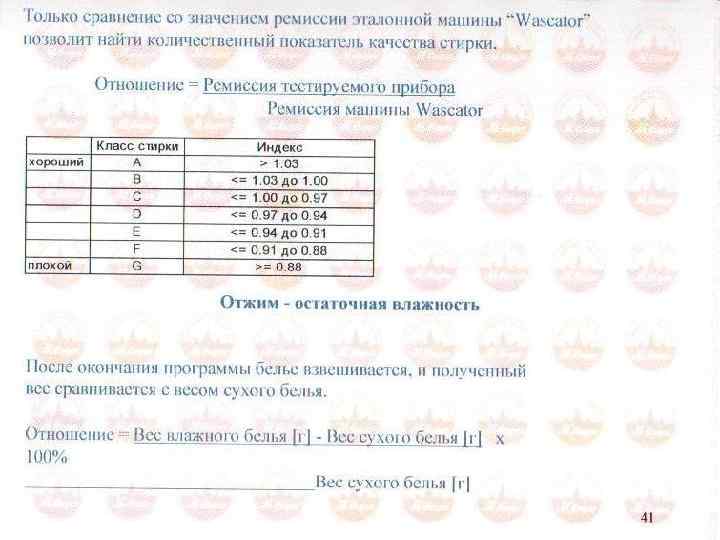

Уральский государственный экономический университет Кафедра товароведения и экспертизы Потребительские свойства стиральных машин: 1) Функциональные свойства определяются следующими показателями: • Отстирываемость (О) – способность испытуемой машины при взаимном механическом, химическом, тепловом воздействии удалять загрязнения с испытательных образцов ткани при номинальной загрузке в установленных условиях. Определяется по формуле: О = (Бс – Бз) / (Би-Бз) * 100% • • • Би - белизна образца ткани в исходном состоянии, Бз - белизна образца ткани после искусственного загрязнения, Бс- белизна искусственно загрязненного образца после стирки. Отстирываемость белья: для активаторных машин О = (59 -65)%, для барабанных машин_О = (45 -52)%.

Уральский государственный экономический университет Кафедра товароведения и экспертизы Функциональные свойства стиральных машин: • Износ белья или потеря прочности (П) определяется после 20 циклов стирки по формуле: П = (Р 1 – Р 2) / Р 1 * 100% Р 1 – значение разрывной нагрузки нестиранного образца Н (кгс) Р 2 – значение разрывной нагрузки образца после 20 циклов стирки. Для активаторных машин П = не более 20%, Для барабанных машин П = не более 15%.

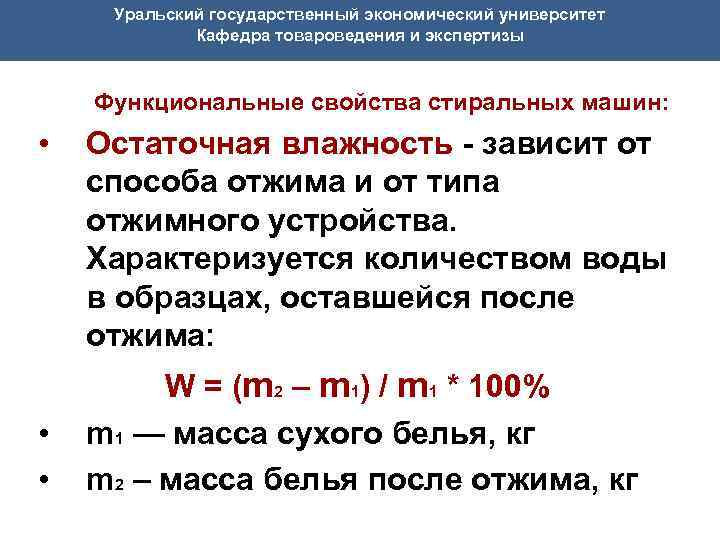

Уральский государственный экономический университет Кафедра товароведения и экспертизы Функциональные свойства стиральных машин: • • • Остаточная влажность - зависит от способа отжима и от типа отжимного устройства. Характеризуется количеством воды в образцах, оставшейся после отжима: W = (m 2 – m 1) / m 1 * 100% m 1 — масса сухого белья, кг m 2 – масса белья после отжима, кг

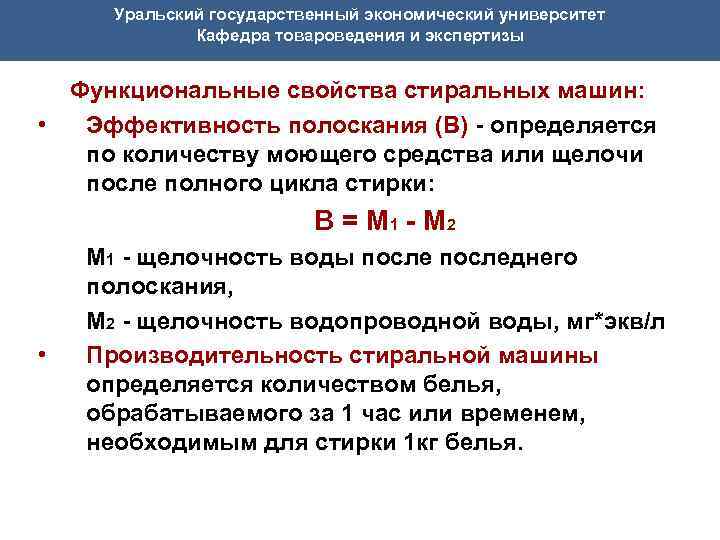

Уральский государственный экономический университет Кафедра товароведения и экспертизы Функциональные свойства стиральных машин: • Эффективность полоскания (В) - определяется по количеству моющего средства или щелочи после полного цикла стирки: В = М 1 - М 2 • М 1 - щелочность воды последнего полоскания, М 2 - щелочность водопроводной воды, мг*экв/л Производительность стиральной машины определяется количеством белья, обрабатываемого за 1 час или временем, необходимым для стирки 1 кг белья.

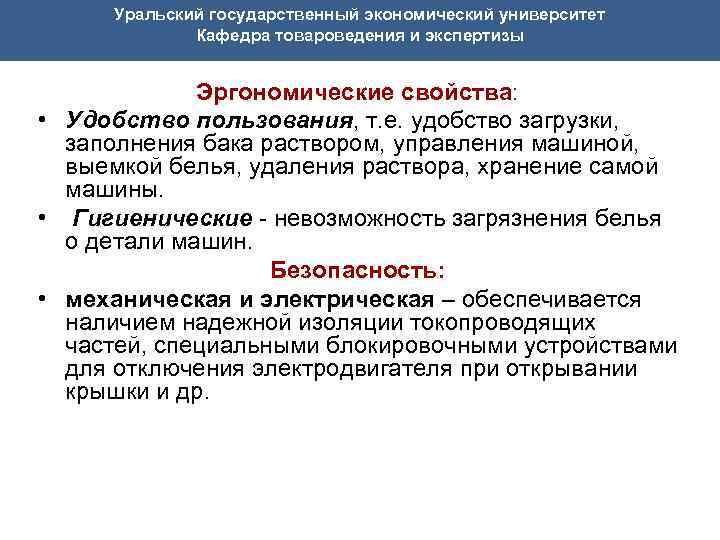

Уральский государственный экономический университет Кафедра товароведения и экспертизы Эргономические свойства: • Удобство пользования, т. е. удобство загрузки, заполнения бака раствором, управления машиной, выемкой белья, удаления раствора, хранение самой машины. • Гигиенические - невозможность загрязнения белья о детали машин. Безопасность: • механическая и электрическая – обеспечивается наличием надежной изоляции токопроводящих частей, специальными блокировочными устройствами для отключения электродвигателя при открывании крышки и др.

Уральский государственный экономический университет Кафедра товароведения и экспертизы Экологические свойства предполагают низкий уровень шума, отсутствие радиопомех. Эстетические свойства характеризуются рациональностью формы, целостностью композиции; совершенством производственного исполнения, современное направление - дизайн мягких линий с элегантными скругленными мягкими линиями корпуса прибора и удобными ручками. Свойства надежности включают показатели долговечности, безотказности, сохраняемости, ремонтопригодности. Экономичность работы машины определяется расходом электрической энергии; затратами воды (для барабанных меньше, чем для активаторных); затратами моющих средств (активаторные - на 1 кг 30 -40 г; в барабанных меньше, чем в активаторных).

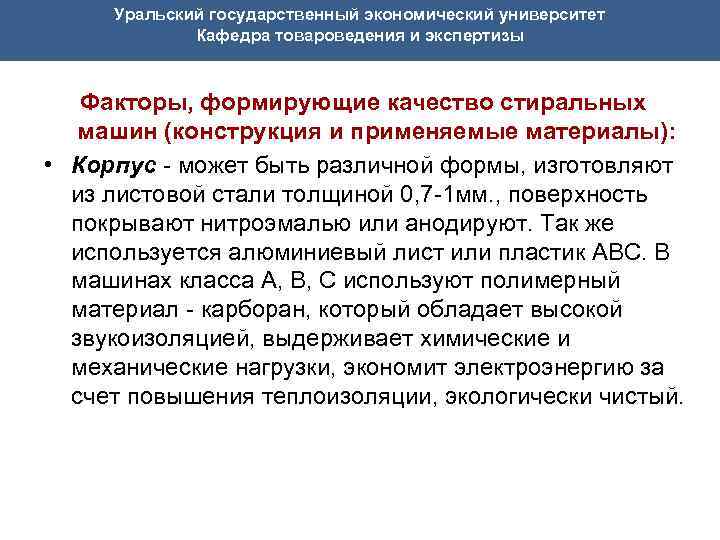

Уральский государственный экономический университет Кафедра товароведения и экспертизы Факторы, формирующие качество стиральных машин (конструкция и применяемые материалы): • Корпус - может быть различной формы, изготовляют из листовой стали толщиной 0, 7 -1 мм. , поверхность покрывают нитроэмалью или анодируют. Так же используется алюминиевый лист или пластик АВС. В машинах класса А, В, С используют полимерный материал - карборан, который обладает высокой звукоизоляцией, выдерживает химические и механические нагрузки, экономит электроэнергию за счет повышения теплоизоляции, экологически чистый.

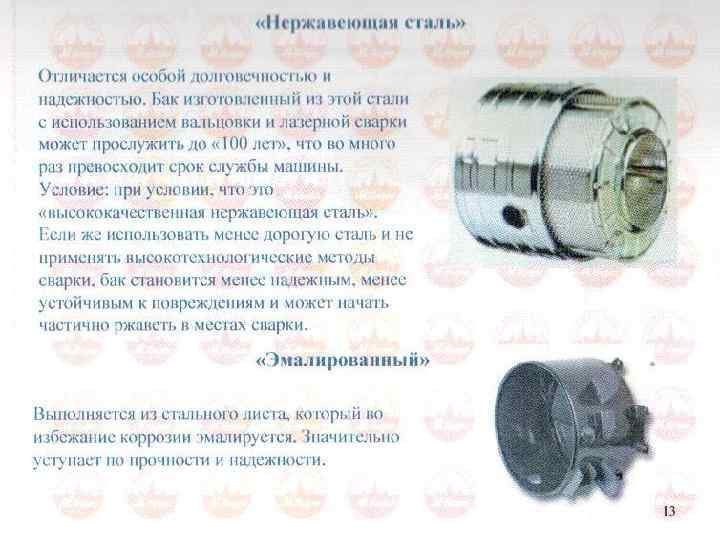

Уральский государственный экономический университет Кафедра товароведения и экспертизы Факторы, формирующие качество стиральных машин (конструкция и применяемые материалы): • Стиральный бак - цилиндрический, прямоугольный, из листов нержавеющей стали, алюминия, пластика, например, полинокса, который не уступает по прочности стали, обладает повышенной сопротивляемостью по отношению к высоким температурам, снижает уровень шума и вибрации, неподвержен коррозии, имеет меньший вес. • Барабан перфорированный - изготавливается из нержавеющей стали толщиной 0, 5 мм, цилиндрической формы. • Электрический привод - включает в себя асинхронный электродвигатель, пускозащитное реле, пусковое устройство и пускатели, предохраняющие обмотки двигателя от повреждения при перегреве и коротком замыкании. В двухбаковых полуавтоматических машинах могут устанавливаться два электродвигателя.

Уральский государственный экономический университет Кафедра товароведения и экспертизы Ассортимент стиральных машин • Стиральные машины типа СМ - это малогабаритные машины, не имеют отжимного устройства, рассчитаны на стирку 0, 75 1, 5 кг сухого белья. Стирка происходит в результате интенсивной циркуляции моющего раствора, создаваемого активатором. Стиральная машина имеет вертикально расположенный стиральный бак с наклонным, горизонтальным или фигурным дном. Рабочим органом служит дисковый активатор, который вмонтирован в дно или стенку бака и приводится во вращение асинхронным электродвигателем. Частота - 600 -700 об/мин. Электродвигатель встроен в нижнюю часть корпуса машины. Включение машины осуществляется выключателем или таймером. Использованный стиральный раствор сливается через шланг самотеком или с помощью насоса.

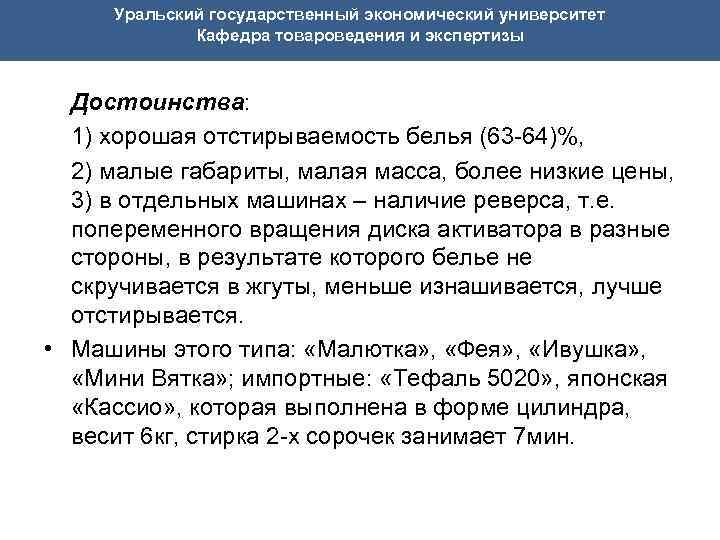

Уральский государственный экономический университет Кафедра товароведения и экспертизы Достоинства: 1) хорошая отстирываемость белья (63 -64)%, 2) малые габариты, малая масса, более низкие цены, 3) в отдельных машинах – наличие реверса, т. е. попеременного вращения диска активатора в разные стороны, в результате которого белье не скручивается в жгуты, меньше изнашивается, лучше отстирывается. • Машины этого типа: «Малютка» , «Фея» , «Ивушка» , «Мини Вятка» ; импортные: «Тефаль 5020» , японская «Кассио» , которая выполнена в форме цилиндра, весит 6 кг, стирка 2 -х сорочек занимает 7 мин.

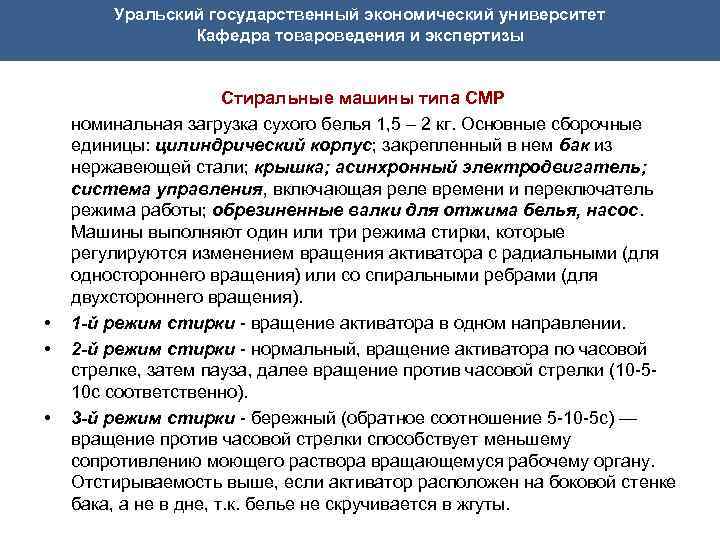

Уральский государственный экономический университет Кафедра товароведения и экспертизы • • • Стиральные машины типа СМР номинальная загрузка сухого белья 1, 5 – 2 кг. Основные сборочные единицы: цилиндрический корпус; закрепленный в нем бак из нержавеющей стали; крышка; асинхронный электродвигатель; система управления, включающая реле времени и переключатель режима работы; обрезиненные валки для отжима белья, насос. Машины выполняют один или три режима стирки, которые регулируются изменением вращения активатора с радиальными (для одностороннего вращения) или со спиральными ребрами (для двухстороннего вращения). 1 -й режим стирки - вращение активатора в одном направлении. 2 -й режим стирки - нормальный, вращение активатора по часовой стрелке, затем пауза, далее вращение против часовой стрелки (10 -510 с соответственно). 3 -й режим стирки - бережный (обратное соотношение 5 -10 -5 с) — вращение против часовой стрелки способствует меньшему сопротивлению моющего раствора вращающемуся рабочему органу. Отстирываемость выше, если активатор расположен на боковой стенке бака, а не в дне, т. к. белье не скручивается в жгуты.

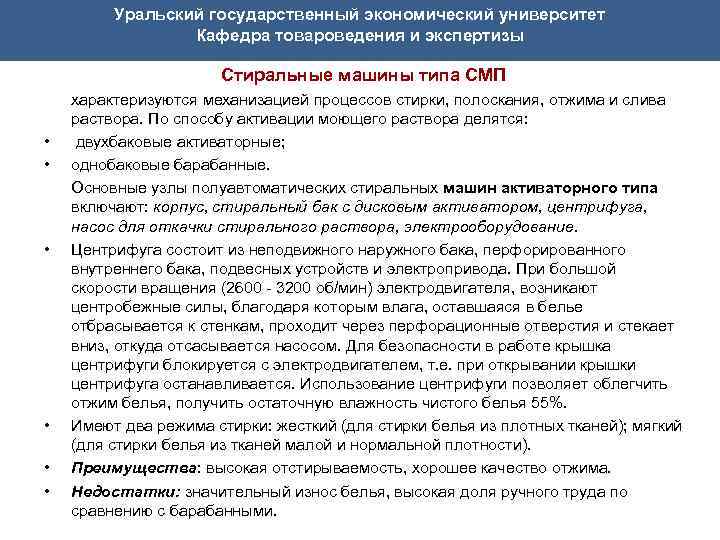

Уральский государственный экономический университет Кафедра товароведения и экспертизы Стиральные машины типа СМП • • • характеризуются механизацией процессов стирки, полоскания, отжима и слива раствора. По способу активации моющего раствора делятся: двухбаковые активаторные; однобаковые барабанные. Основные узлы полуавтоматических стиральных машин активаторного типа включают: корпус, стиральный бак с дисковым активатором, центрифуга, насос для откачки стирального раствора, электрооборудование. Центрифуга состоит из неподвижного наружного бака, перфорированного внутреннего бака, подвесных устройств и электропривода. При большой скорости вращения (2600 - 3200 об/мин) электродвигателя, возникают центробежные силы, благодаря которым влага, оставшаяся в белье отбрасывается к стенкам, проходит через перфорационные отверстия и стекает вниз, откуда отсасывается насосом. Для безопасности в работе крышка центрифуги блокируется с электродвигателем, т. е. при открывании крышки центрифуга останавливается. Использование центрифуги позволяет облегчить отжим белья, получить остаточную влажность чистого белья 55%. Имеют два режима стирки: жесткий (для стирки белья из плотных тканей); мягкий (для стирки белья из тканей малой и нормальной плотности). Преимущества: высокая отстирываемость, хорошее качество отжима. Недостатки: значительный износ белья, высокая доля ручного труда по сравнению с барабанными.

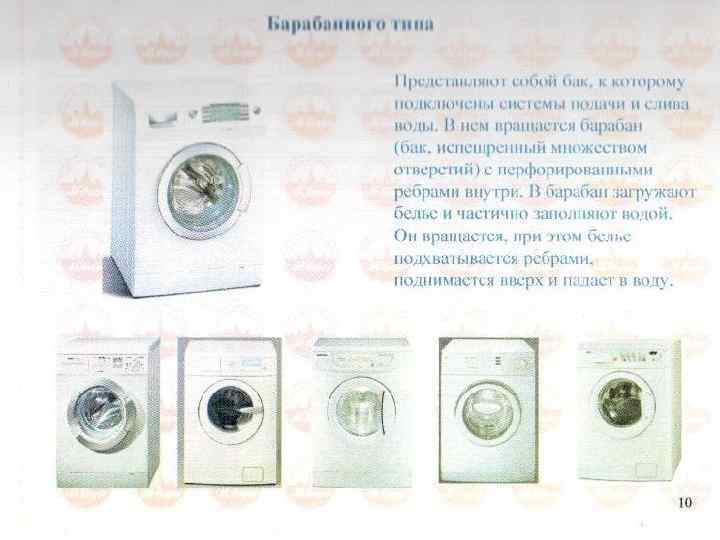

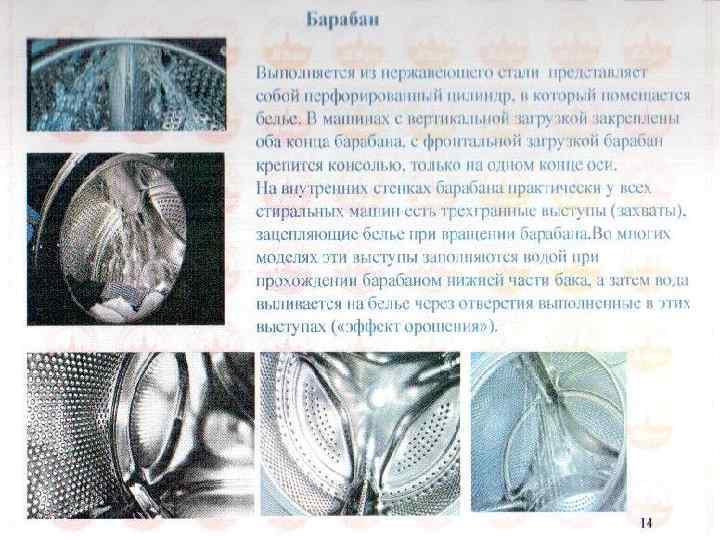

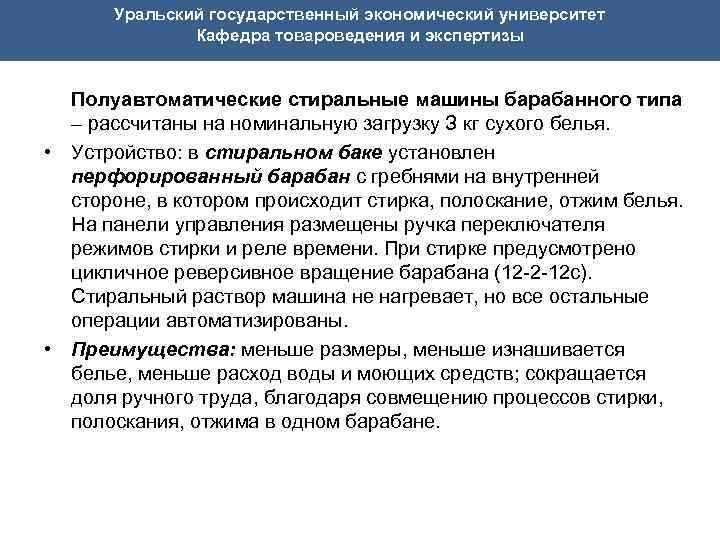

Уральский государственный экономический университет Кафедра товароведения и экспертизы Полуавтоматические стиральные машины барабанного типа – рассчитаны на номинальную загрузку З кг сухого белья. • Устройство: в стиральном баке установлен перфорированный барабан с гребнями на внутренней стороне, в котором происходит стирка, полоскание, отжим белья. На панели управления размещены ручка переключателя режимов стирки и реле времени. При стирке предусмотрено цикличное реверсивное вращение барабана (12 -2 -12 с). Стиральный раствор машина не нагревает, но все остальные операции автоматизированы. • Преимущества: меньше размеры, меньше изнашивается белье, меньше расход воды и моющих средств; сокращается доля ручного труда, благодаря совмещению процессов стирки, полоскания, отжима в одном барабане.

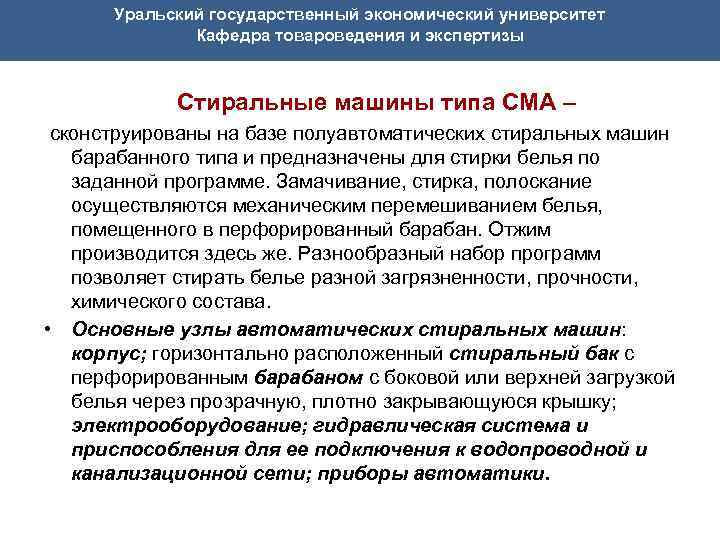

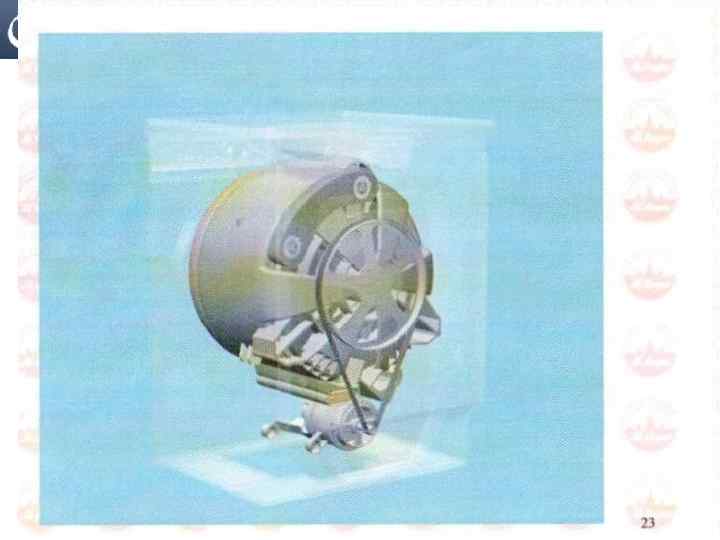

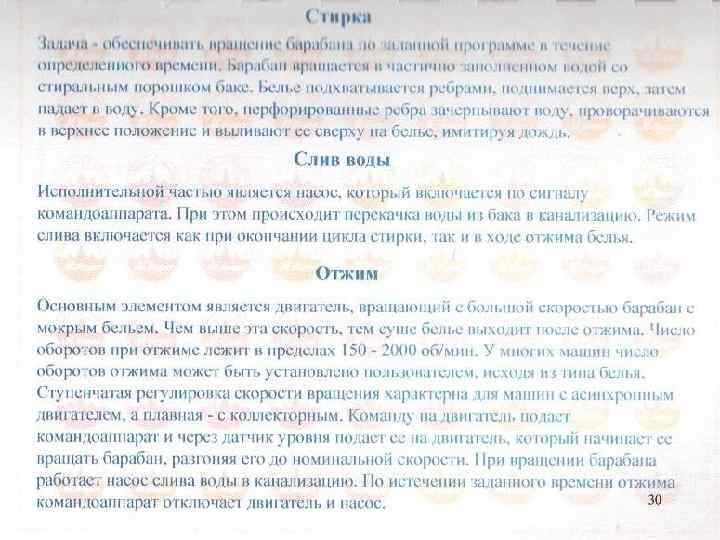

Уральский государственный экономический университет Кафедра товароведения и экспертизы Стиральные машины типа СМА – сконструированы на базе полуавтоматических стиральных машин барабанного типа и предназначены для стирки белья по заданной программе. Замачивание, стирка, полоскание осуществляются механическим перемешиванием белья, помещенного в перфорированный барабан. Отжим производится здесь же. Разнообразный набор программ позволяет стирать белье разной загрязненности, прочности, химического состава. • Основные узлы автоматических стиральных машин: корпус; горизонтально расположенный стиральный бак с перфорированным барабаном с боковой или верхней загрузкой белья через прозрачную, плотно закрывающуюся крышку; электрооборудование; гидравлическая система и приспособления для ее подключения к водопроводной и канализационной сети; приборы автоматики.

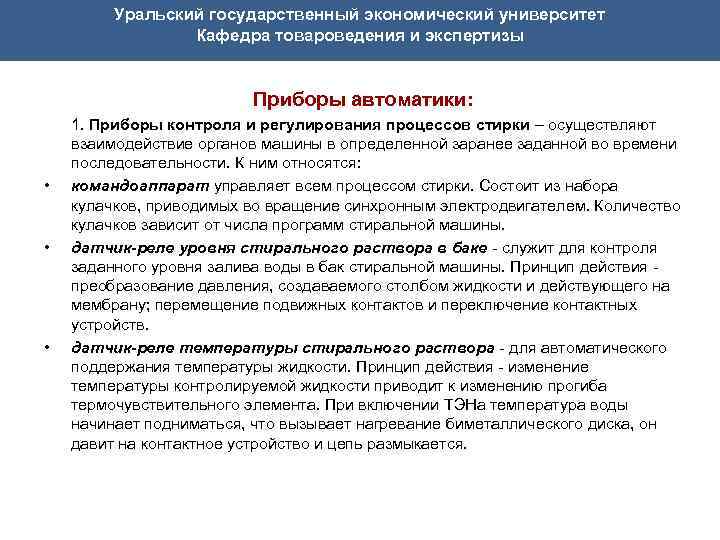

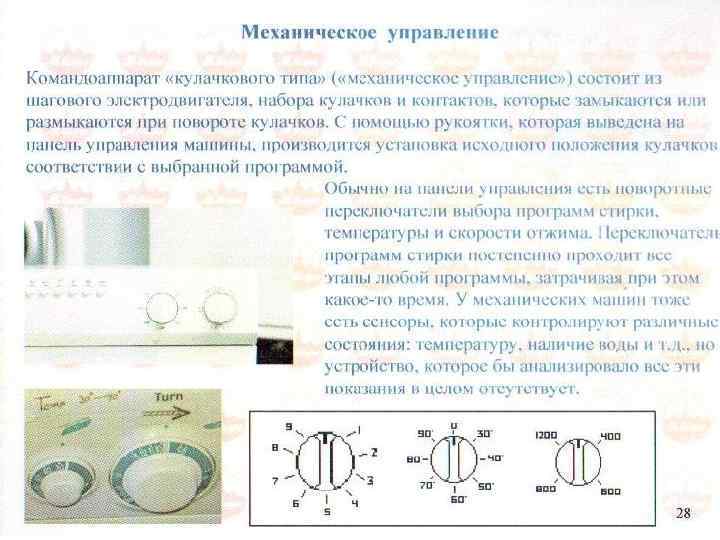

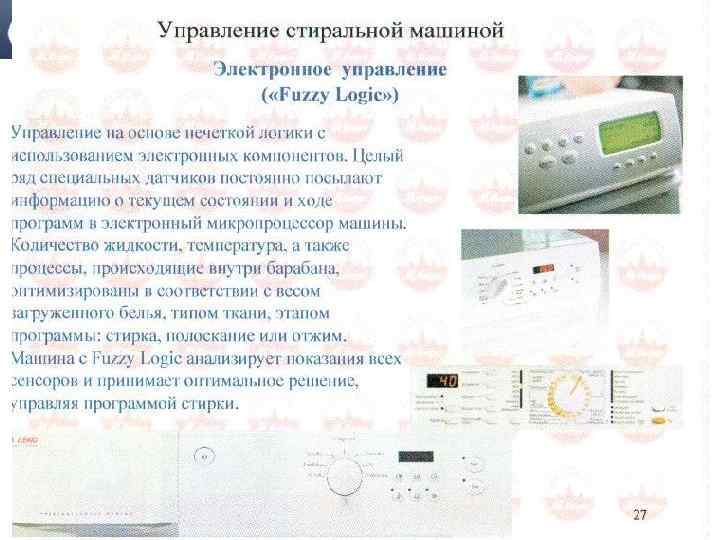

Уральский государственный экономический университет Кафедра товароведения и экспертизы Приборы автоматики: • • • 1. Приборы контроля и регулирования процессов стирки – осуществляют взаимодействие органов машины в определенной заранее заданной во времени последовательности. К ним относятся: командоаппарат управляет всем процессом стирки. Состоит из набора кулачков, приводимых во вращение синхронным электродвигателем. Количество кулачков зависит от числа программ стиральной машины. датчик-реле уровня стирального раствора в баке - служит для контроля заданного уровня залива воды в бак стиральной машины. Принцип действия преобразование давления, создаваемого столбом жидкости и действующего на мембрану; перемещение подвижных контактов и переключение контактных устройств. датчик-реле температуры стирального раствора - для автоматического поддержания температуры жидкости. Принцип действия - изменение температуры контролируемой жидкости приводит к изменению прогиба термочувствительного элемента. При включении ТЭНа температура воды начинает подниматься, что вызывает нагревание биметаллического диска, он давит на контактное устройство и цепь размыкается.

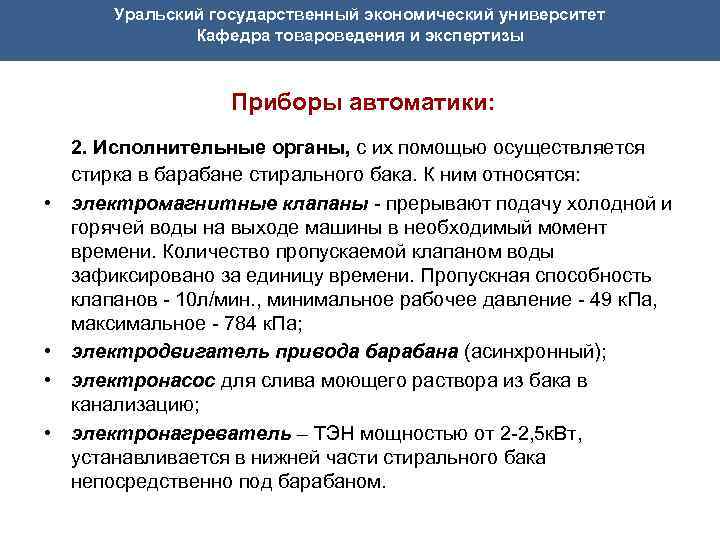

Уральский государственный экономический университет Кафедра товароведения и экспертизы Приборы автоматики: • • 2. Исполнительные органы, с их помощью осуществляется стирка в барабане стирального бака. К ним относятся: электромагнитные клапаны - прерывают подачу холодной и горячей воды на выходе машины в необходимый момент времени. Количество пропускаемой клапаном воды зафиксировано за единицу времени. Пропускная способность клапанов - 10 л/мин. , минимальное рабочее давление - 49 к. Па, максимальное - 784 к. Па; электродвигатель привода барабана (асинхронный); электронасос для слива моющего раствора из бака в канализацию; электронагреватель – ТЭН мощностью от 2 -2, 5 к. Вт, устанавливается в нижней части стирального бака непосредственно под барабаном.

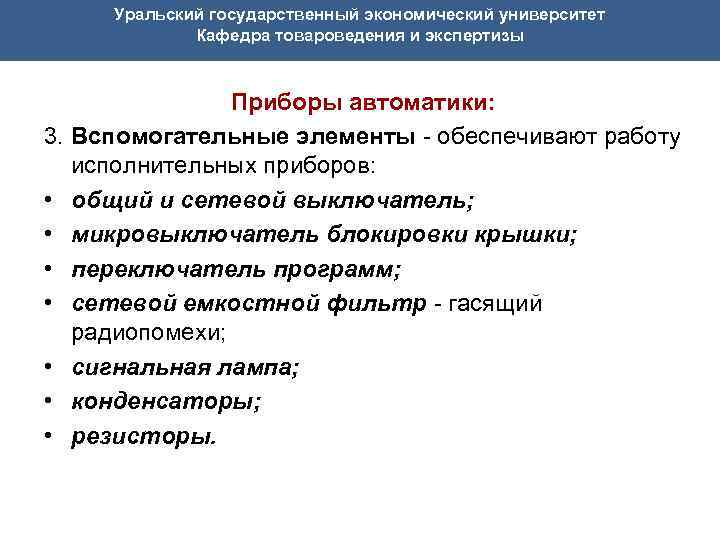

Уральский государственный экономический университет Кафедра товароведения и экспертизы Приборы автоматики: 3. Вспомогательные элементы - обеспечивают работу исполнительных приборов: • общий и сетевой выключатель; • микровыключатель блокировки крышки; • переключатель программ; • сетевой емкостной фильтр - гасящий радиопомехи; • сигнальная лампа; • конденсаторы; • резисторы.

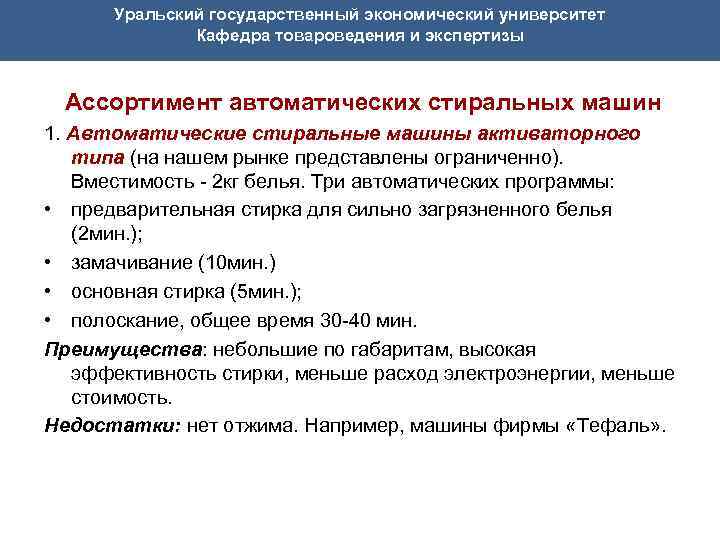

Уральский государственный экономический университет Кафедра товароведения и экспертизы Ассортимент автоматических стиральных машин 1. Автоматические стиральные машины активаторного типа (на нашем рынке представлены ограниченно). Вместимость - 2 кг белья. Три автоматических программы: • предварительная стирка для сильно загрязненного белья (2 мин. ); • замачивание (10 мин. ) • основная стирка (5 мин. ); • полоскание, общее время 30 -40 мин. Преимущества: небольшие по габаритам, высокая эффективность стирки, меньше расход электроэнергии, меньше стоимость. Недостатки: нет отжима. Например, машины фирмы «Тефаль» .

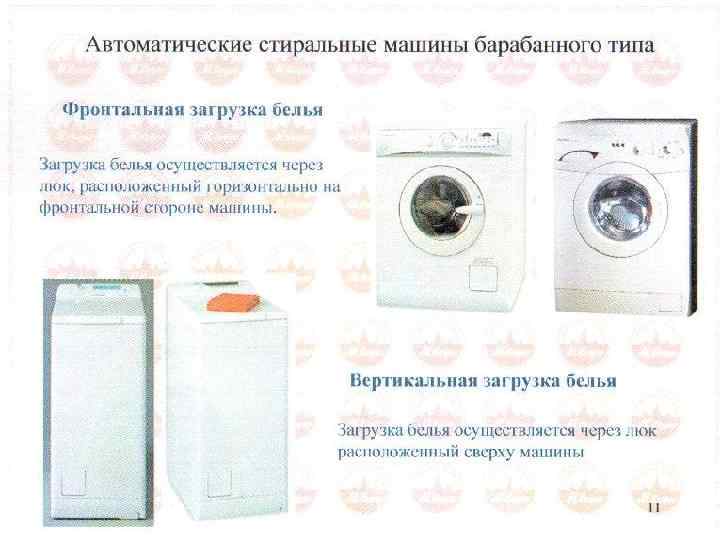

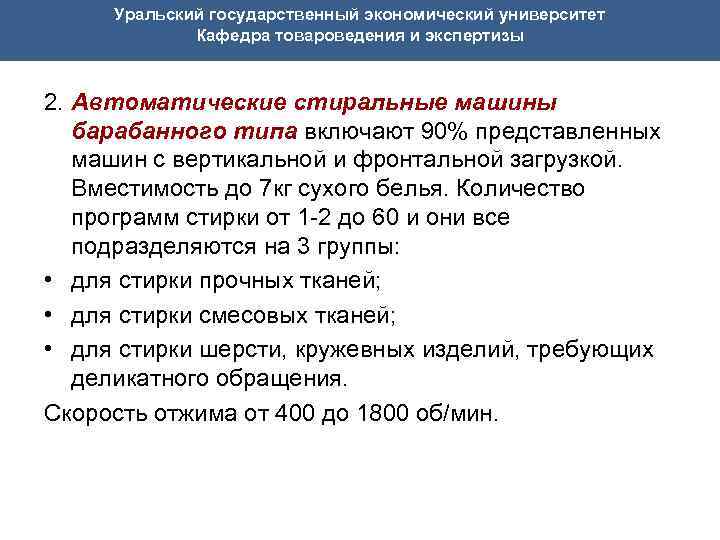

Уральский государственный экономический университет Кафедра товароведения и экспертизы 2. Автоматические стиральные машины барабанного типа включают 90% представленных машин с вертикальной и фронтальной загрузкой. Вместимость до 7 кг сухого белья. Количество программ стирки от 1 -2 до 60 и они все подразделяются на 3 группы: • для стирки прочных тканей; • для стирки смесовых тканей; • для стирки шерсти, кружевных изделий, требующих деликатного обращения. Скорость отжима от 400 до 1800 об/мин.

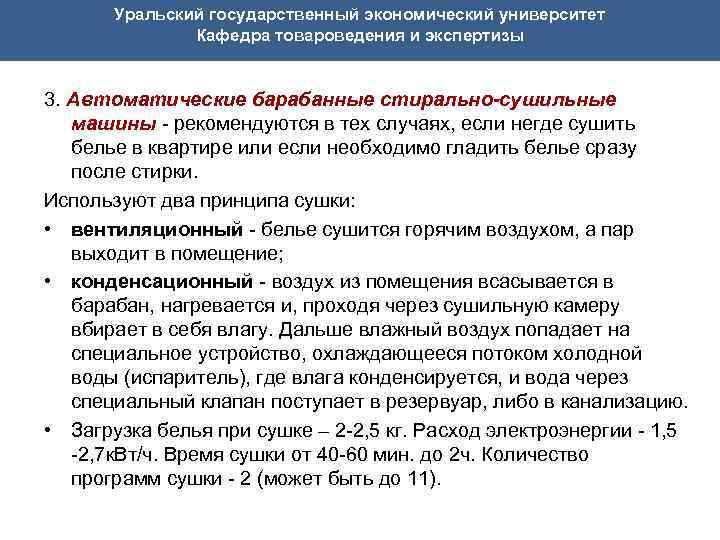

Уральский государственный экономический университет Кафедра товароведения и экспертизы 3. Автоматические барабанные стирально-сушильные машины - рекомендуются в тех случаях, если негде сушить белье в квартире или если необходимо гладить белье сразу после стирки. Используют два принципа сушки: • вентиляционный - белье сушится горячим воздухом, а пар выходит в помещение; • конденсационный - воздух из помещения всасывается в барабан, нагревается и, проходя через сушильную камеру вбирает в себя влагу. Дальше влажный воздух попадает на специальное устройство, охлаждающееся потоком холодной воды (испаритель), где влага конденсируется, и вода через специальный клапан поступает в резервуар, либо в канализацию. • Загрузка белья при сушке – 2 -2, 5 кг. Расход электроэнергии - 1, 5 -2, 7 к. Вт/ч. Время сушки от 40 -60 мин. до 2 ч. Количество программ сушки - 2 (может быть до 11).

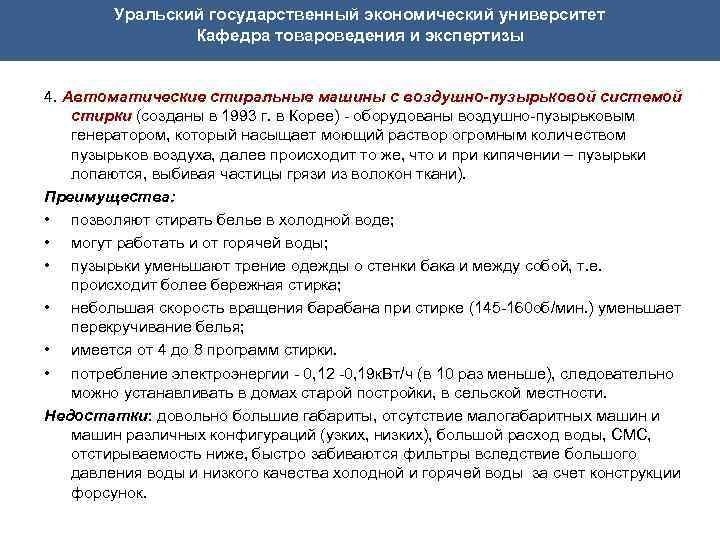

Уральский государственный экономический университет Кафедра товароведения и экспертизы 4. Автоматические стиральные машины с воздушно-пузырьковой системой стирки (созданы в 1993 г. в Корее) - оборудованы воздушно-пузырьковым генератором, который насыщает моющий раствор огромным количеством пузырьков воздуха, далее происходит то же, что и при кипячении – пузырьки лопаются, выбивая частицы грязи из волокон ткани). Преимущества: • позволяют стирать белье в холодной воде; • могут работать и от горячей воды; • пузырьки уменьшают трение одежды о стенки бака и между собой, т. е. происходит более бережная стирка; • небольшая скорость вращения барабана при стирке (145 -160 об/мин. ) уменьшает перекручивание белья; • имеется от 4 до 8 программ стирки. • потребление электроэнергии - 0, 12 -0, 19 к. Вт/ч (в 10 раз меньше), следовательно можно устанавливать в домах старой постройки, в сельской местности. Недостатки: довольно большие габариты, отсутствие малогабаритных машин и машин различных конфигураций (узких, низких), большой расход воды, СМС, отстирываемость ниже, быстро забиваются фильтры вследствие большого давления воды и низкого качества холодной и горячей воды за счет конструкции форсунок.

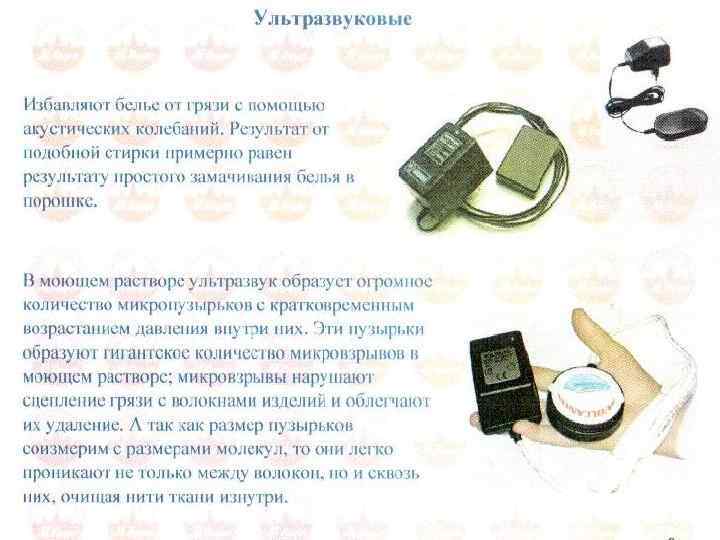

Уральский государственный экономический университет Кафедра товароведения и экспертизы 5. Акустические стиральные устройства - пластиковый диск с сетевым приводом и адаптером. Действующим элементом является вибратор, который заключен в корпус - алюминиевое кольцо, залитое пластиком. Корпус герметичен. Диск является источником звуковых и ультразвуковых колебаний. Доказано, что даже при невысокой энергии таких колебаний в воде наблюдается образование микроскопических пузырьков, которые, взрываясь, высвобождают озон, что создает условия для растворения моющих средств и способствует удалению загрязнений из ткани. • Преимущества: компактность, размер 6*1 см, вес - 200 г, мощность - 5 -15 Вт. , время стирки 30 -40 мин. , количество отстирываемого белья до 1, 5 кг. Отстирываемость - 42% (30 -34% можно достичь при использовании современных стиральных порошков простым замачиванием белья в течение 40 мин. , при его переворачивании). Потери прочности белья - 8, 5%. Щадящее воздействие на ткани, поэтому можно применять для стирки тонкого нательного белья, кружев, тюля. Обеззараживает ткани. Для стирки можно использовать любую тару с максимальным объемом 25 литров. • Недостатки: необходимо в процессе стирки ворошить белье; слабый, но неприятный звук при стирке в металлических емкостях, не предназначен для стирки большого количества толстых и тяжелых тканей, загрузка 1, 5 -2 кг. Полоскание белья - вручную.

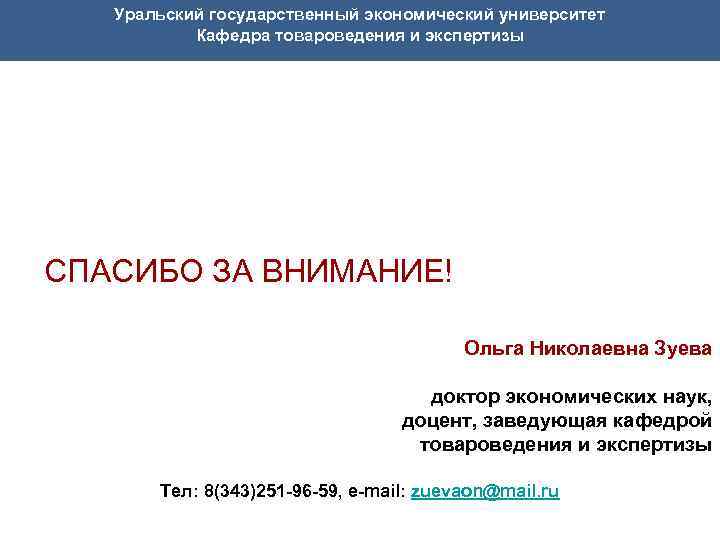

Уральский государственный экономический университет Кафедра товароведения и экспертизы СПАСИБО ЗА ВНИМАНИЕ! Ольга Николаевна Зуева доктор экономических наук, доцент, заведующая кафедрой товароведения и экспертизы Тел: 8(343)251 -96 -59, e-mail: zuevaon@mail. ru
