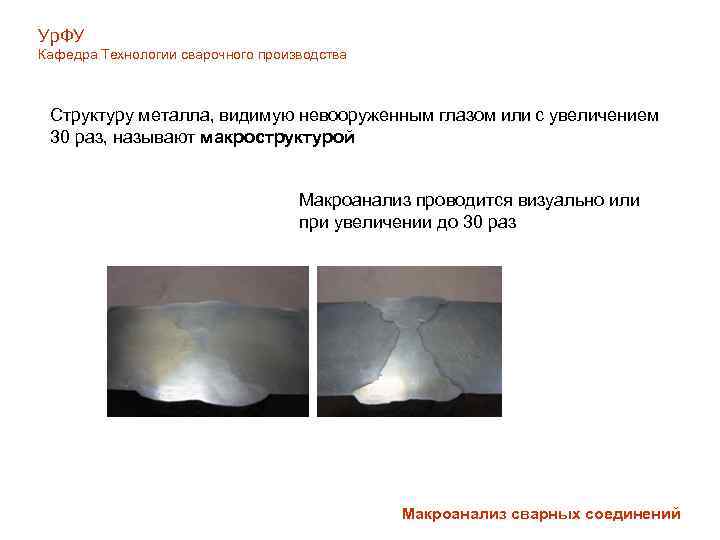

Ур. ФУ Кафедра Технологии сварочного производства Структуру металла, видимую невооруженным глазом или с увеличением 30 раз, называют макроструктурой Макроанализ проводится визуально или при увеличении до 30 раз Макроанализ сварных соединений

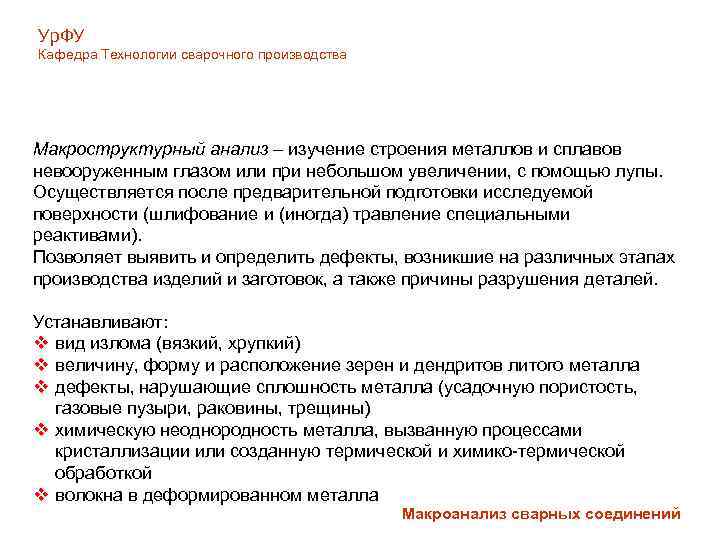

Ур. ФУ Кафедра Технологии сварочного производства Макроструктурный анализ – изучение строения металлов и сплавов невооруженным глазом или при небольшом увеличении, с помощью лупы. Осуществляется после предварительной подготовки исследуемой поверхности (шлифование и (иногда) травление специальными реактивами). Позволяет выявить и определить дефекты, возникшие на различных этапах производства изделий и заготовок, а также причины разрушения деталей. Устанавливают: v вид излома (вязкий, хрупкий) v величину, форму и расположение зерен и дендритов литого металла v дефекты, нарушающие сплошность металла (усадочную пористость, газовые пузыри, раковины, трещины) v химическую неоднородность металла, вызванную процессами кристаллизации или созданную термической и химико-термической обработкой v волокна в деформированном металла Макроанализ сварных соединений

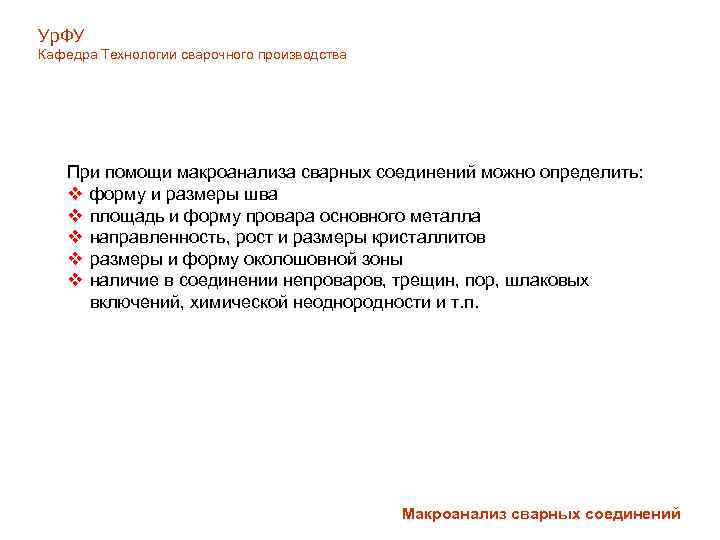

Ур. ФУ Кафедра Технологии сварочного производства При помощи макроанализа сварных соединений можно определить: v форму и размеры шва v площадь и форму провара основного металла v направленность, рост и размеры кристаллитов v размеры и форму околошовной зоны v наличие в соединении непроваров, трещин, пор, шлаковых включений, химической неоднородности и т. п. Макроанализ сварных соединений
