Упрощенная тепловая схема ТЭС 1

Упрощенная тепловая схема ТЭС • • • 1 - топливный бункер; 2 - дробильная установка; 3 - парогенератор (паровой котел); 4 - паровая турбина; 5 - генератор; 6 - конденсатор; 7 - насос; 8 - деаэратор; 9 - питательный насос.

Колесо паровой турбины

Тепловая схема конденсационных установок без промежуточного перегрева пара • • • 1 - паровой котел; 2 - турбина; 3 - электрогенератор; 4 - конденсатор; 5 - конденсатным насосом; 6 - регенеративные подогреватели; 7 - дренажный насос; 8 - деаэратор; 9 - питательный насос; 10 – подогреватели.

Тепловая схема конденсационных установок с промежуточным перегревом пара • • • 1 - паровой котел; 2 - турбина; 3 - электрогенератор; 4 - конденсатор; 5 - конденсатным насосом; 6 - регенеративные подогреватели; 7 - дренажный насос; 8 - деаэратор; 9 - питательный насос; 10 – подогреватели.

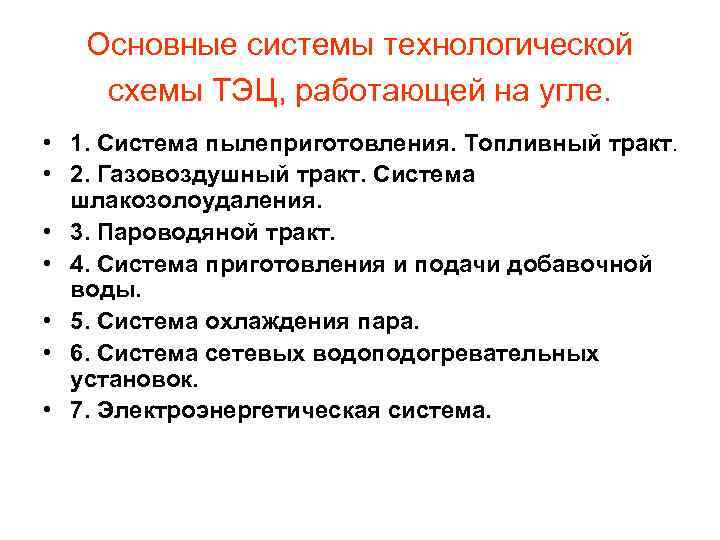

Основные системы технологической схемы ТЭЦ, работающей на угле. • 1. Система пылеприготовления. Топливный тракт. • 2. Газовоздушный тракт. Система шлакозолоудаления. • 3. Пароводяной тракт. • 4. Система приготовления и подачи добавочной воды. • 5. Система охлаждения пара. • 6. Система сетевых водоподогревательных установок. • 7. Электроэнергетическая система.
