02 Лекция ОТЦ - Слайды.pptx

  • Количество слайдов: 9

УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Идеальный управляемый источник элемент, в котором ток или напряжение источника управляется током УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Идеальный управляемый источник элемент, в котором ток или напряжение источника управляется током или напряжением в некоторой ветви электрической цепи. Применение: моделирование транзисторов, операционных усилителей, микросхем и других активных устройств. Особенности: • Источник тока обеспечивает заданный ток при любом напряжении. • Источник напряжения создает заданное напряжение при любом токе через источник. • Направление ЭДС на источнике напряжения и тока через источник тока строго задается стрелками внутри ромба. • Источники в разных схемах могут отдавать или потреблять мощность.

УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Источник напряжения, управляемый напряжением Источник напряжения, управляемый током I 1 r Iу УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Источник напряжения, управляемый напряжением Источник напряжения, управляемый током I 1 r Iу V 1 Электрическая цепь Vу Iу V 1 r, – передаточное сопротивление Электрическая цепь , – коэффициент передачи по напряжению Vу

УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Источник тока, управляемый напряжением Источник тока, управляемый током I 1 Iу V УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Источник тока, управляемый напряжением Источник тока, управляемый током I 1 Iу V 1 Электрическая цепь g Vу Iу V 1 , – коэффициент передачи по току Электрическая цепь g, – передаточная проводимость Vу

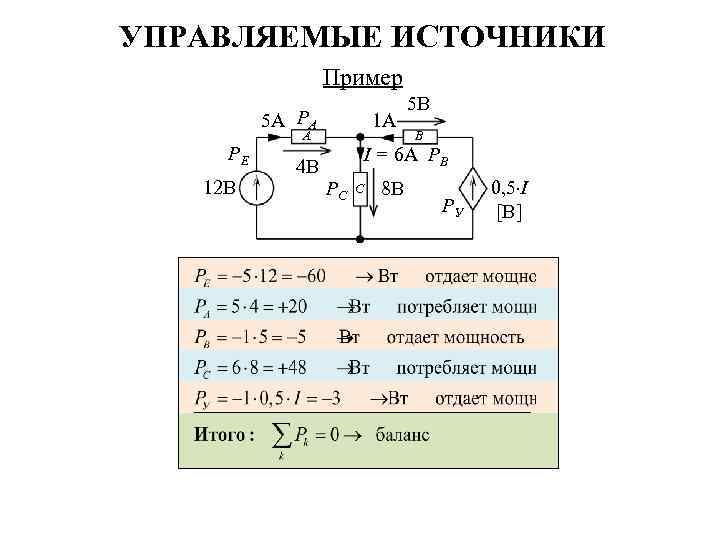

УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Пример 5 А PA PE 12 В 1 А A 4 В УПРАВЛЯЕМЫЕ ИСТОЧНИКИ Пример 5 А PA PE 12 В 1 А A 4 В 5 В B I = 6 А PB PC C 8 В PУ 0, 5 I [В]

СОПРОТИВЛЕНИЕ Это свойство элемента, оказывать сопротивление току и создавать напряжение, или под действием напряжения СОПРОТИВЛЕНИЕ Это свойство элемента, оказывать сопротивление току и создавать напряжение, или под действием напряжения создавать ток. Закон Ома для согласных направлений тока и напряжения Георг Симон Ом 16. V. 1787 – 7. VII. 1854 V I E R 2 R 1 < R 2 I R 1 R

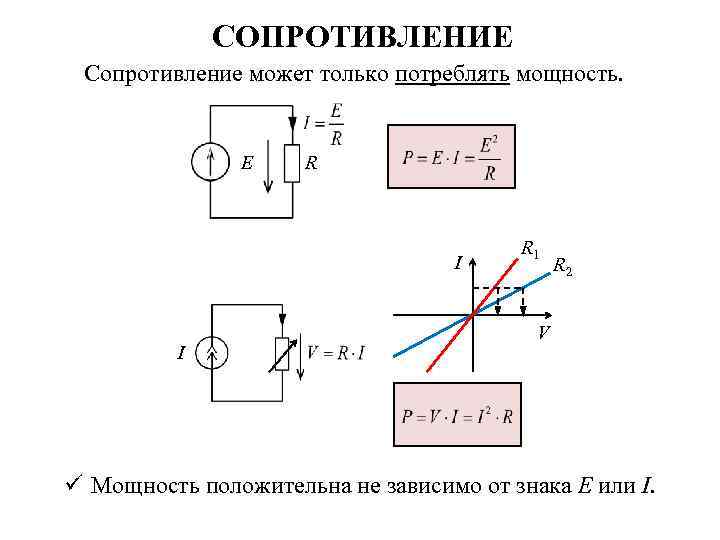

СОПРОТИВЛЕНИЕ Сопротивление может только потреблять мощность. E R I I R 1 R 2 СОПРОТИВЛЕНИЕ Сопротивление может только потреблять мощность. E R I I R 1 R 2 V ü Мощность положительна не зависимо от знака E или I.

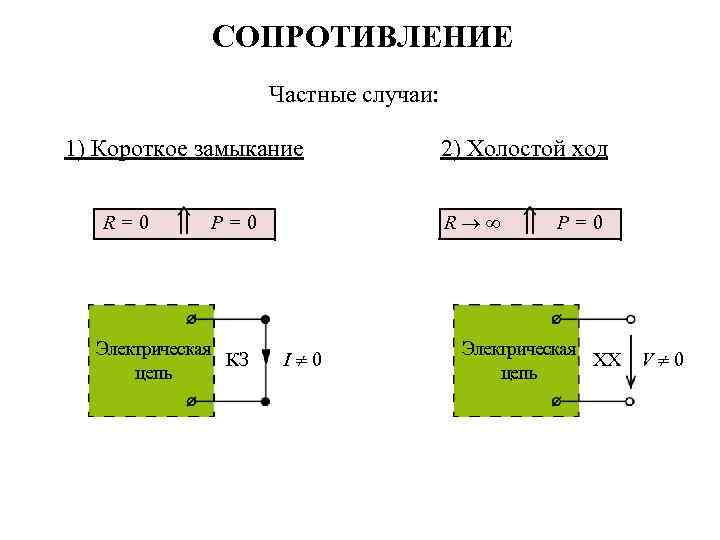

СОПРОТИВЛЕНИЕ Частные случаи: 1) Короткое замыкание R Электрическая КЗ цепь P=0 R=0 2) Холостой СОПРОТИВЛЕНИЕ Частные случаи: 1) Короткое замыкание R Электрическая КЗ цепь P=0 R=0 2) Холостой ход I 0 Электрическая XX V 0 цепь

СОПРОТИВЛЕНИЕ Для заданного сопротивления закон Ома однозначно задает ток, если известно напряжение. Если известен СОПРОТИВЛЕНИЕ Для заданного сопротивления закон Ома однозначно задает ток, если известно напряжение. Если известен ток, то закон Ома однозначно задает напряжение. При этом направления тока и напряжения согласованы. Закон Ома для не согласованных направлений тока и напряжения I=? Электрическая V=5 В цепь R=10[Ом]

ПРОВОДИМОСТЬ Закон Ома Во всем остальном разницы нет. Это дуальные элементы. ПРОВОДИМОСТЬ Закон Ома Во всем остальном разницы нет. Это дуальные элементы.
