Управление проектированием локальных вычислительных систем (ЛВС)

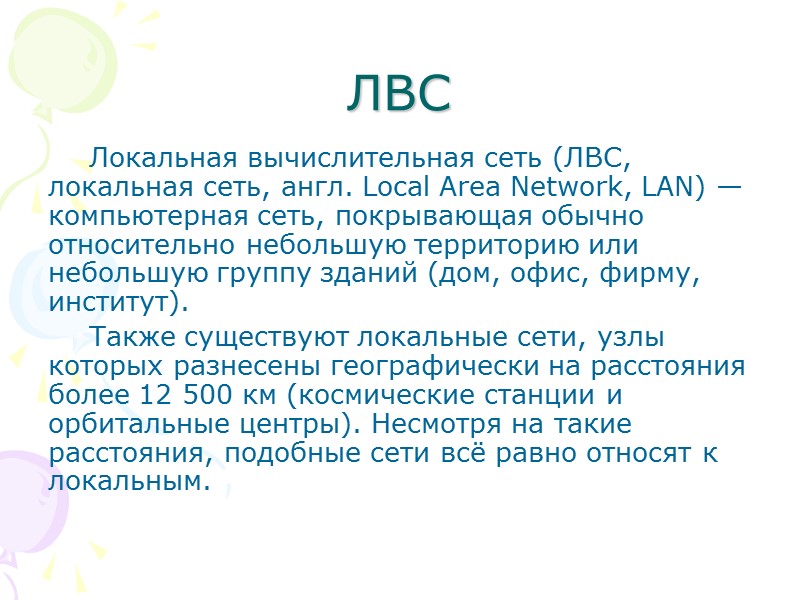

ЛВС Локальная вычислительная сеть (ЛВС, локальная сеть, англ. Local Area Network, LAN) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Также существуют локальные сети, узлы которых разнесены географически на расстояния более 12 500 км (космические станции и орбитальные центры). Несмотря на такие расстояния, подобные сети всё равно относят к локальным.

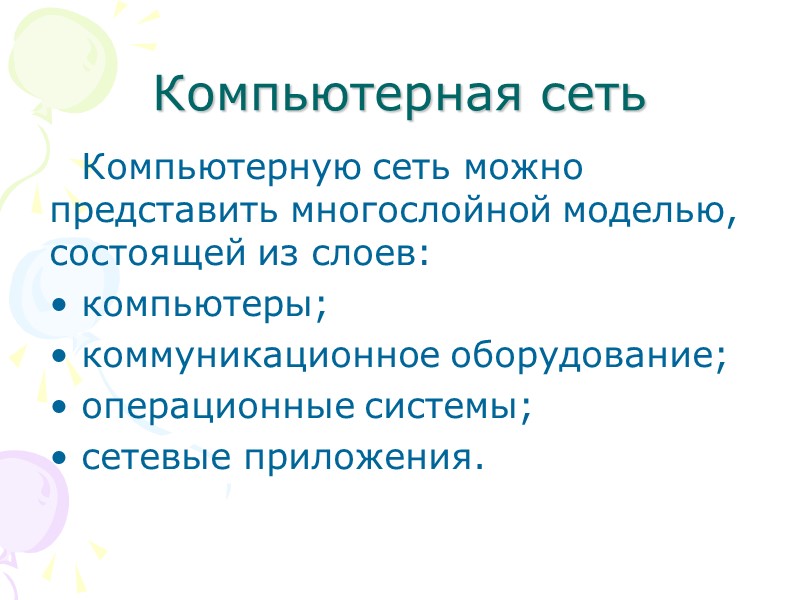

Компьютерная сеть Компьютерную сеть можно представить многослойной моделью, состоящей из слоев: компьютеры; коммуникационное оборудование; операционные системы; сетевые приложения.

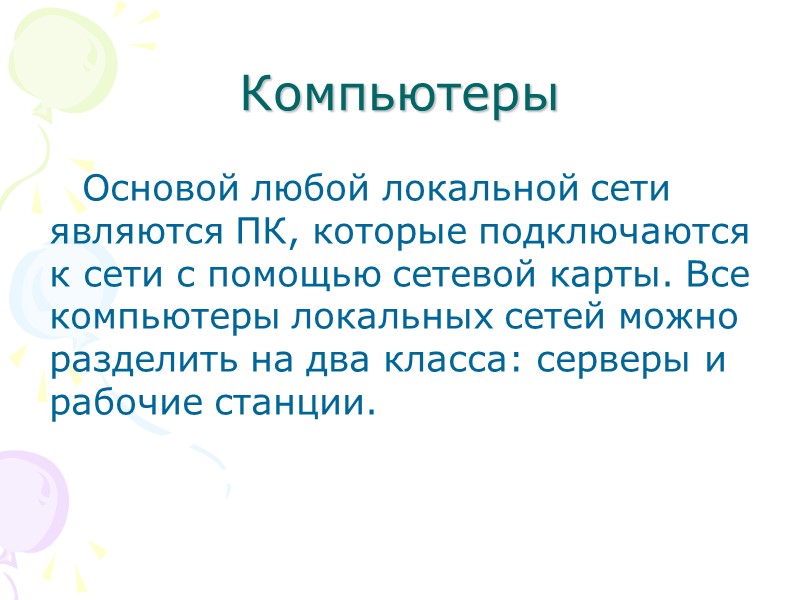

Компьютеры Основой любой локальной сети являются ПК, которые подключаются к сети с помощью сетевой карты. Все компьютеры локальных сетей можно разделить на два класса: серверы и рабочие станции.

Сетевые кабели В качестве кабелей соединяющих отдельные ПК и коммуникационное оборудование в локальных сетях применяются: 1. Витая пара – передающая линия связи, которая представляет собой два провода, перекрученных друг с другом с определенным шагом с целью снижения влияния электромагнитных полей. 2. Коаксиальный кабель – кабель, который состоит из одного центрального проводника в изоляторе и второго проводника расположенного поверх изолятора. 3. Оптический кабель – это кабель, в котором носителем информации является световой луч, распространяющийся по оптическому волокну.

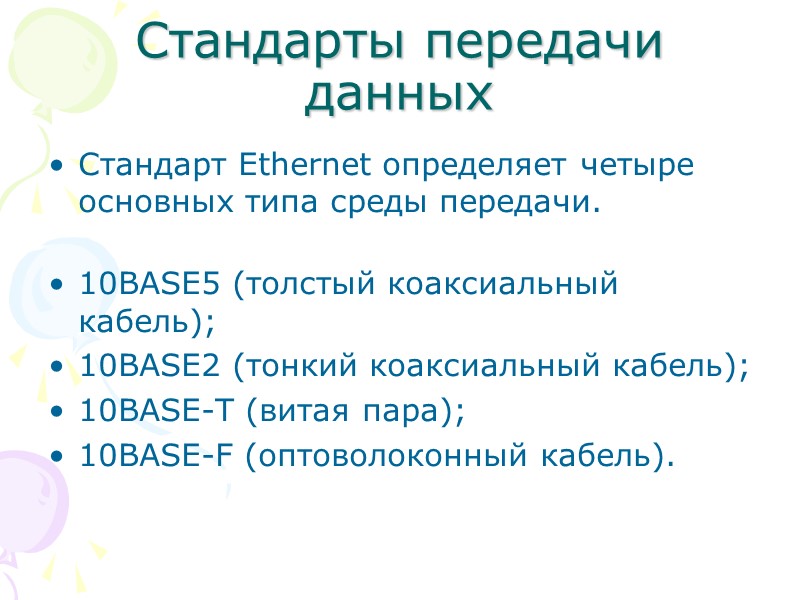

Стандарты передачи данных Стандарт Ethernet определяет четыре основных типа среды передачи. 10BASE5 (толстый коаксиальный кабель); 10BASE2 (тонкий коаксиальный кабель); 10BASE-T (витая пара); 10BASE-F (оптоволоконный кабель).

Стандарты передачи данных Fast Ethernet – высокоскоростная разновидность сети Ethernet, обеспечивающая скорость передачи 100 Мбит/с. Сети Fast Ethernet совместимы с сетями, выполненными по стандарту Ethernet. Основная топология сети Fast Ethernet - пассивная звезда. Стандарт определяет три типа среды передачи для Fast Ethernet: 100BASE-T4 (счетверенная витая пара); 100BASE-TX (сдвоенная витая пара); 100BASE-FX (оптоволоконный кабель).

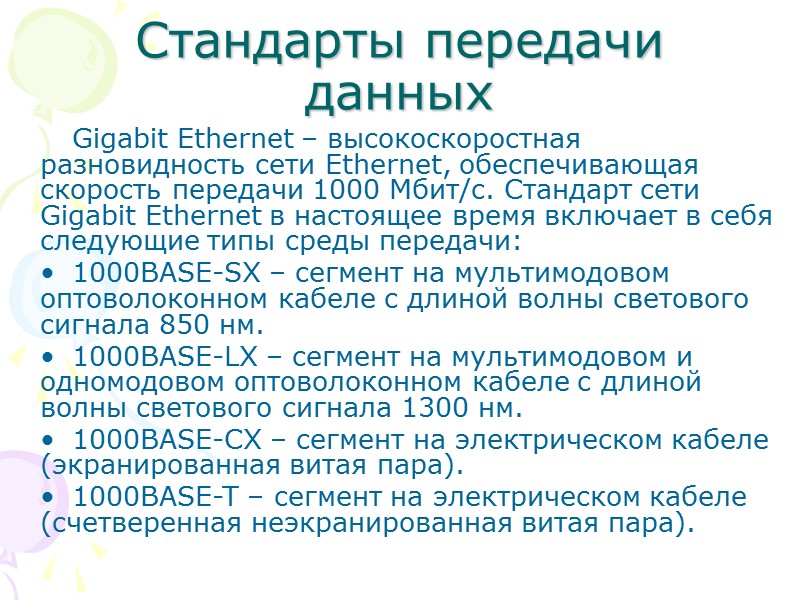

Стандарты передачи данных Gigabit Ethernet – высокоскоростная разновидность сети Ethernet, обеспечивающая скорость передачи 1000 Мбит/с. Стандарт сети Gigabit Ethernet в настоящее время включает в себя следующие типы среды передачи: 1000BASE-SX – сегмент на мультимодовом оптоволоконном кабеле с длиной волны светового сигнала 850 нм. 1000BASE-LX – сегмент на мультимодовом и одномодовом оптоволоконном кабеле с длиной волны светового сигнала 1300 нм. 1000BASE-CX – сегмент на электрическом кабеле (экранированная витая пара). 1000BASE-T – сегмент на электрическом кабеле (счетверенная неэкранированная витая пара).

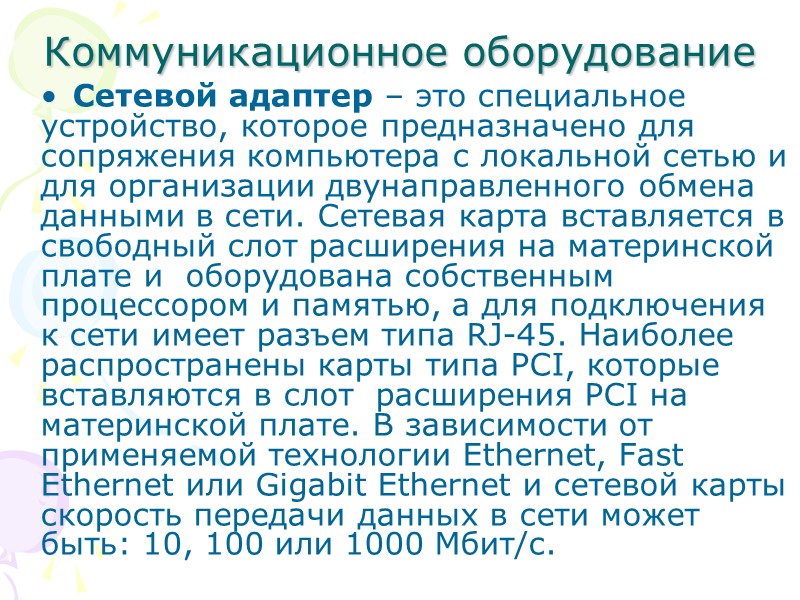

Коммуникационное оборудование Сетевой адаптер – это специальное устройство, которое предназначено для сопряжения компьютера с локальной сетью и для организации двунаправленного обмена данными в сети. Сетевая карта вставляется в свободный слот расширения на материнской плате и оборудована собственным процессором и памятью, а для подключения к сети имеет разъем типа RJ-45. Наиболее распространены карты типа PCI, которые вставляются в слот расширения PCI на материнской плате. В зависимости от применяемой технологии Ethernet, Fast Ethernet или Gigabit Ethernet и сетевой карты скорость передачи данных в сети может быть: 10, 100 или 1000 Мбит/с.

Повторители (repeater) – устройства для восстановления и усиления сигналов в сети, служащие для увеличения ее длины. Приемопередатчики (трансиверы) – это устройства, предназначенные для приема пакетов от контроллера рабочих станций сети и передачи их в сеть. Трансиверы (конверторы) могут преобразовывать электрические сигналы в другие виды сигналов (оптические или радиосигналы) с целью использования других сред передачи информации.

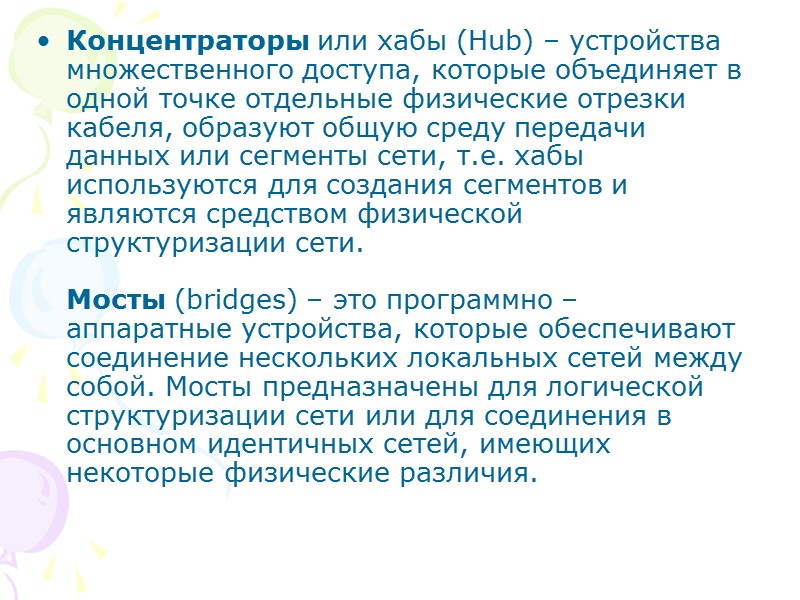

Концентраторы или хабы (Hub) – устройства множественного доступа, которые объединяет в одной точке отдельные физические отрезки кабеля, образуют общую среду передачи данных или сегменты сети, т.е. хабы используются для создания сегментов и являются средством физической структуризации сети. Мосты (bridges) – это программно – аппаратные устройства, которые обеспечивают соединение нескольких локальных сетей между собой. Мосты предназначены для логической структуризации сети или для соединения в основном идентичных сетей, имеющих некоторые физические различия.

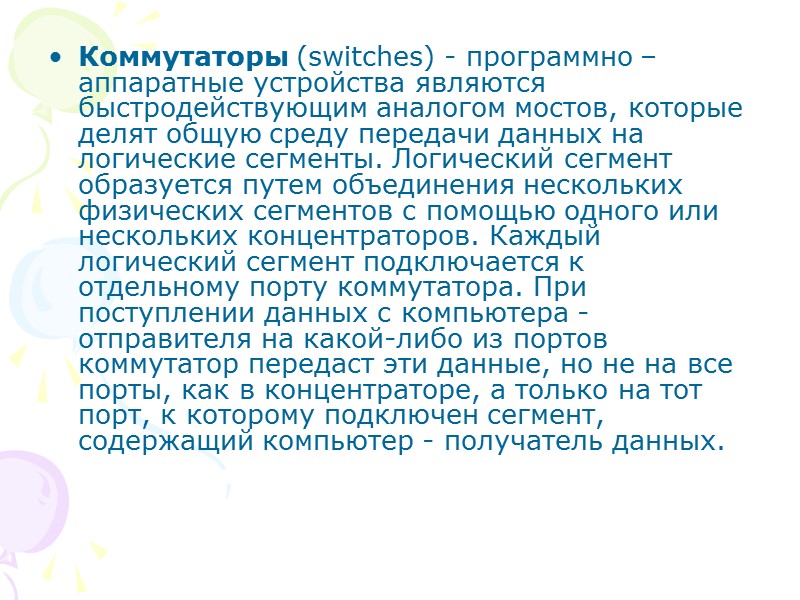

Коммутаторы (switches) - программно – аппаратные устройства являются быстродействующим аналогом мостов, которые делят общую среду передачи данных на логические сегменты. Логический сегмент образуется путем объединения нескольких физических сегментов с помощью одного или нескольких концентраторов. Каждый логический сегмент подключается к отдельному порту коммутатора. При поступлении данных с компьютера - отправителя на какой-либо из портов коммутатор передаст эти данные, но не на все порты, как в концентраторе, а только на тот порт, к которому подключен сегмент, содержащий компьютер - получатель данных.

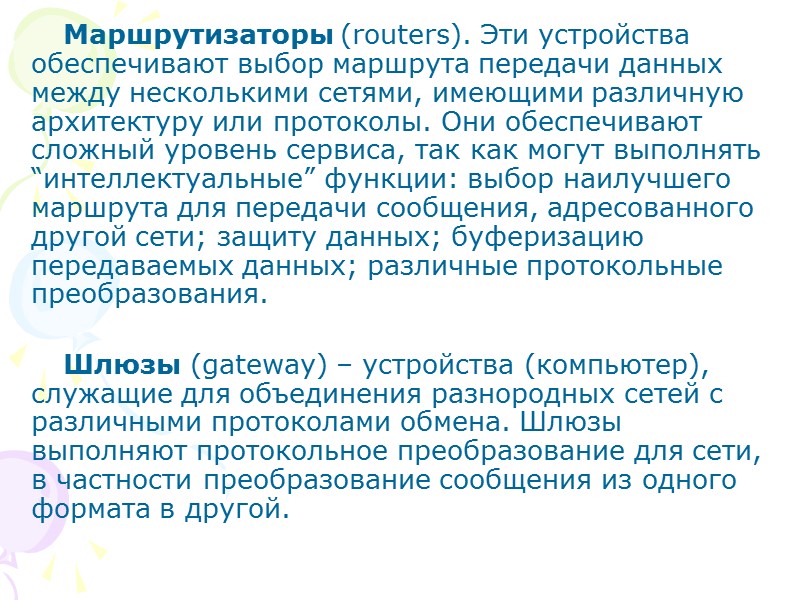

Маршрутизаторы (routers). Эти устройства обеспечивают выбор маршрута передачи данных между несколькими сетями, имеющими различную архитектуру или протоколы. Они обеспечивают сложный уровень сервиса, так как могут выполнять “интеллектуальные” функции: выбор наилучшего маршрута для передачи сообщения, адресованного другой сети; защиту данных; буферизацию передаваемых данных; различные протокольные преобразования. Шлюзы (gateway) – устройства (компьютер), служащие для объединения разнородных сетей с различными протоколами обмена. Шлюзы выполняют протокольное преобразование для сети, в частности преобразование сообщения из одного формата в другой.

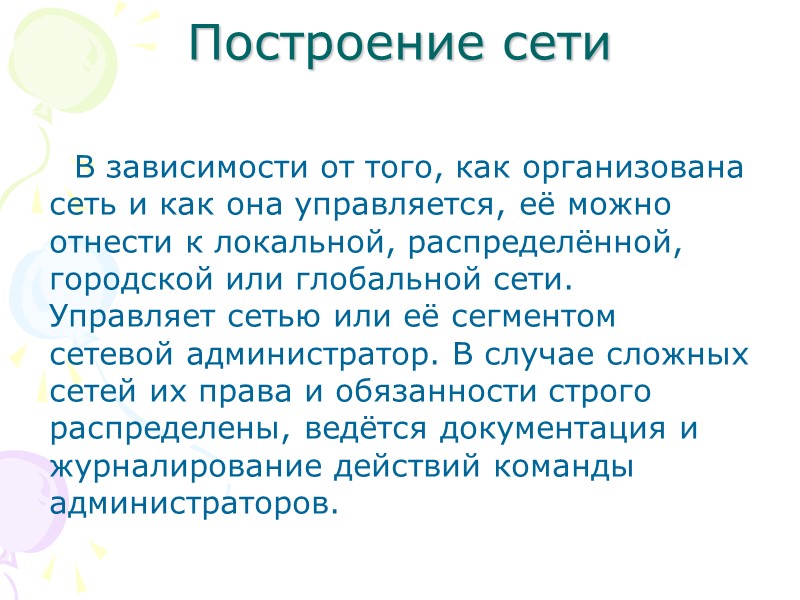

Построение сети В зависимости от того, как организована сеть и как она управляется, её можно отнести к локальной, распределённой, городской или глобальной сети. Управляет сетью или её сегментом сетевой администратор. В случае сложных сетей их права и обязанности строго распределены, ведётся документация и журналирование действий команды администраторов.

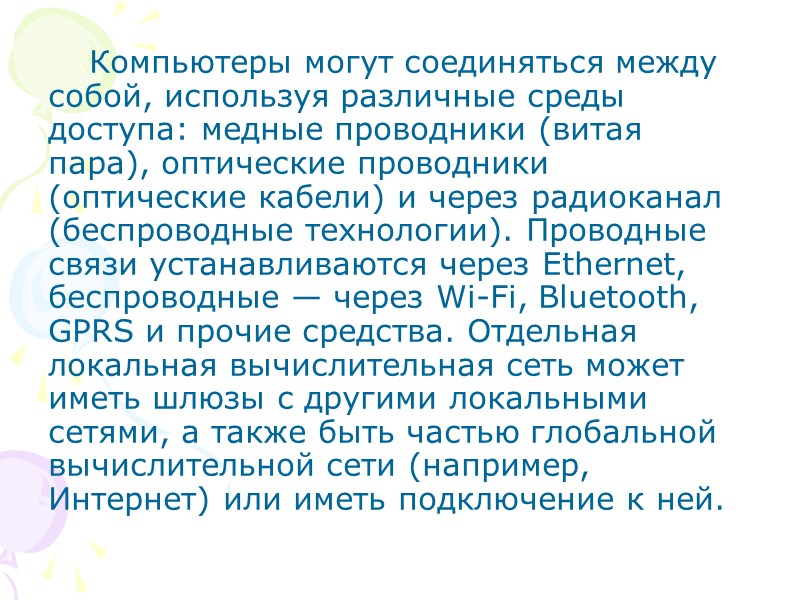

Компьютеры могут соединяться между собой, используя различные среды доступа: медные проводники (витая пара), оптические проводники (оптические кабели) и через радиоканал (беспроводные технологии). Проводные связи устанавливаются через Ethernet, беспроводные — через Wi-Fi, Bluetooth, GPRS и прочие средства. Отдельная локальная вычислительная сеть может иметь шлюзы с другими локальными сетями, а также быть частью глобальной вычислительной сети (например, Интернет) или иметь подключение к ней.

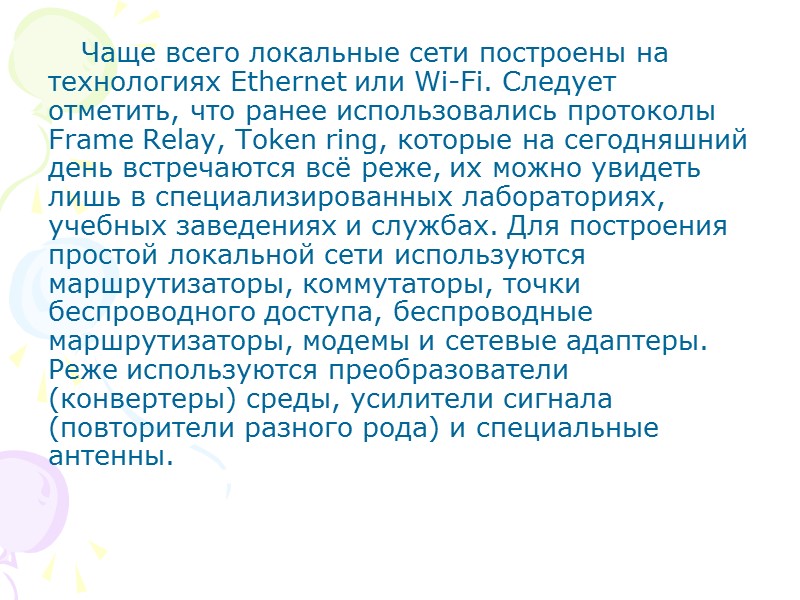

Чаще всего локальные сети построены на технологиях Ethernet или Wi-Fi. Следует отметить, что ранее использовались протоколы Frame Relay, Token ring, которые на сегодняшний день встречаются всё реже, их можно увидеть лишь в специализированных лабораториях, учебных заведениях и службах. Для построения простой локальной сети используются маршрутизаторы, коммутаторы, точки беспроводного доступа, беспроводные маршрутизаторы, модемы и сетевые адаптеры. Реже используются преобразователи (конвертеры) среды, усилители сигнала (повторители разного рода) и специальные антенны.

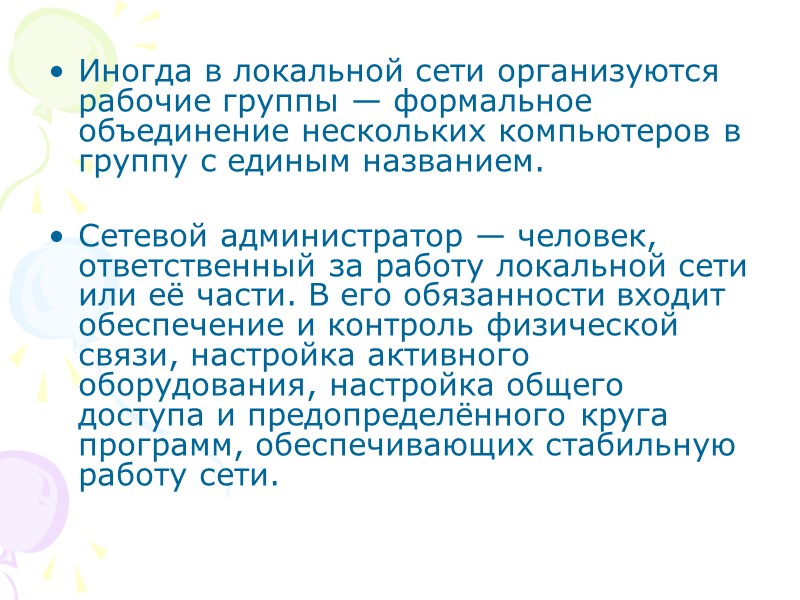

Иногда в локальной сети организуются рабочие группы — формальное объединение нескольких компьютеров в группу с единым названием. Сетевой администратор — человек, ответственный за работу локальной сети или её части. В его обязанности входит обеспечение и контроль физической связи, настройка активного оборудования, настройка общего доступа и предопределённого круга программ, обеспечивающих стабильную работу сети.

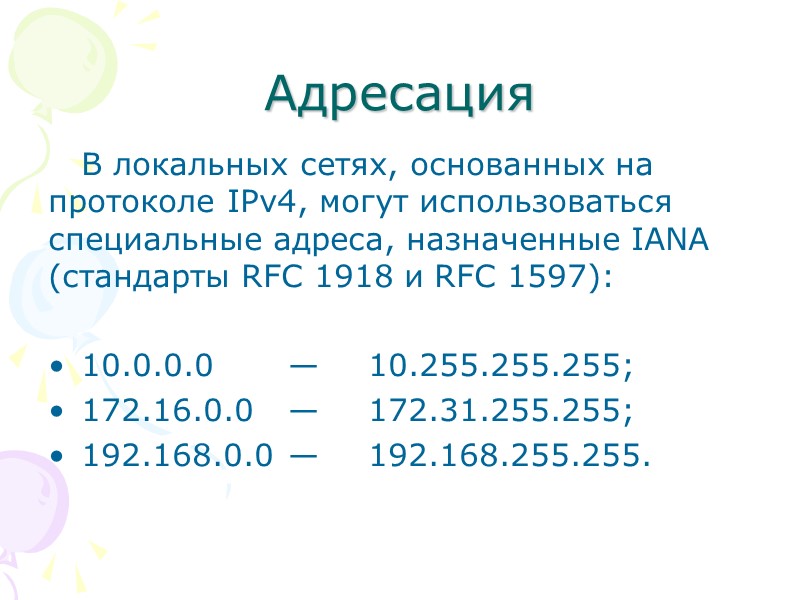

Адресация В локальных сетях, основанных на протоколе IPv4, могут использоваться специальные адреса, назначенные IANA (стандарты RFC 1918 и RFC 1597): 10.0.0.0 — 10.255.255.255; 172.16.0.0 — 172.31.255.255; 192.168.0.0 — 192.168.255.255.

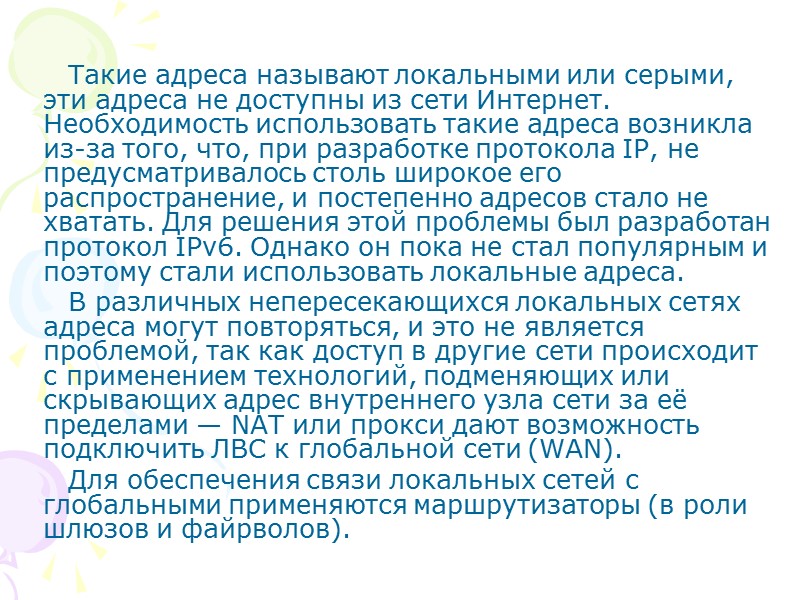

Такие адреса называют локальными или серыми, эти адреса не доступны из сети Интернет. Необходимость использовать такие адреса возникла из-за того, что, при разработке протокола IP, не предусматривалось столь широкое его распространение, и постепенно адресов стало не хватать. Для решения этой проблемы был разработан протокол IPv6. Однако он пока не стал популярным и поэтому стали использовать локальные адреса. В различных непересекающихся локальных сетях адреса могут повторяться, и это не является проблемой, так как доступ в другие сети происходит с применением технологий, подменяющих или скрывающих адрес внутреннего узла сети за её пределами — NAT или прокси дают возможность подключить ЛВС к глобальной сети (WAN). Для обеспечения связи локальных сетей с глобальными применяются маршрутизаторы (в роли шлюзов и файрволов).

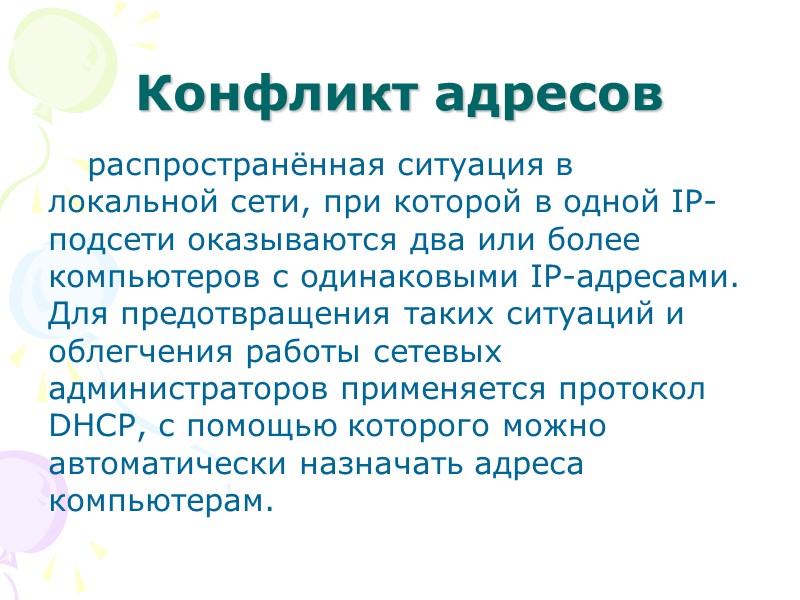

Конфликт адресов распространённая ситуация в локальной сети, при которой в одной IP-подсети оказываются два или более компьютеров с одинаковыми IP-адресами. Для предотвращения таких ситуаций и облегчения работы сетевых администраторов применяется протокол DHCP, с помощью которого можно автоматически назначать адреса компьютерам.

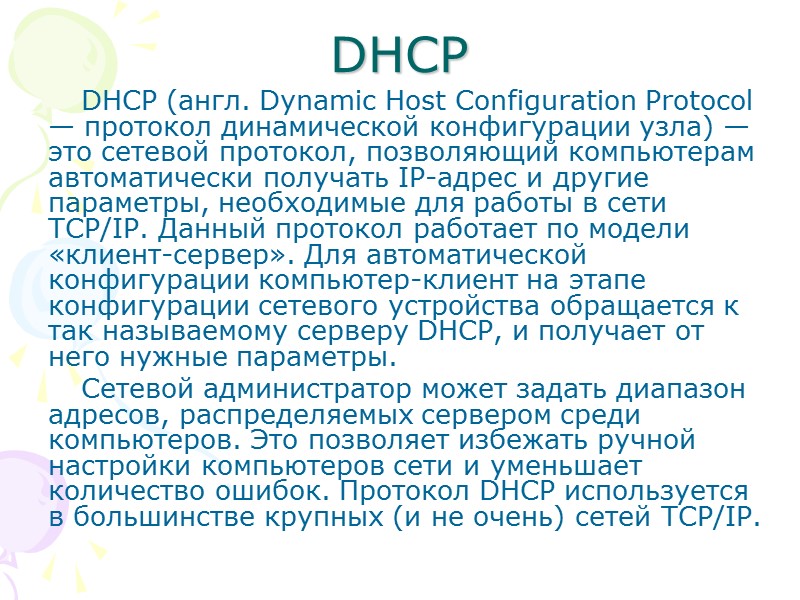

DHCP DHCP (англ. Dynamic Host Configuration Protocol — протокол динамической конфигурации узла) — это сетевой протокол, позволяющий компьютерам автоматически получать IP-адрес и другие параметры, необходимые для работы в сети TCP/IP. Данный протокол работает по модели «клиент-сервер». Для автоматической конфигурации компьютер-клиент на этапе конфигурации сетевого устройства обращается к так называемому серверу DHCP, и получает от него нужные параметры. Сетевой администратор может задать диапазон адресов, распределяемых сервером среди компьютеров. Это позволяет избежать ручной настройки компьютеров сети и уменьшает количество ошибок. Протокол DHCP используется в большинстве крупных (и не очень) сетей TCP/IP.

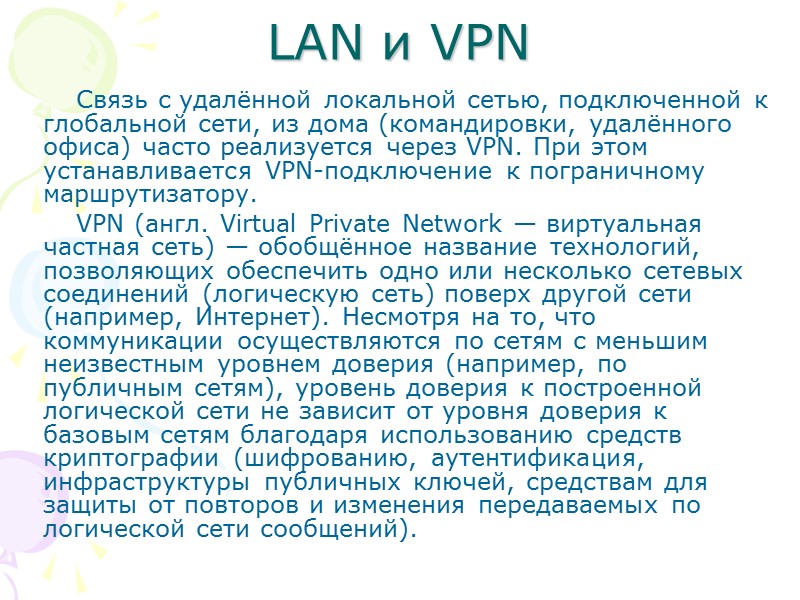

LAN и VPN Связь с удалённой локальной сетью, подключенной к глобальной сети, из дома (командировки, удалённого офиса) часто реализуется через VPN. При этом устанавливается VPN-подключение к пограничному маршрутизатору. VPN (англ. Virtual Private Network — виртуальная частная сеть) — обобщённое название технологий, позволяющих обеспечить одно или несколько сетевых соединений (логическую сеть) поверх другой сети (например, Интернет). Несмотря на то, что коммуникации осуществляются по сетям с меньшим неизвестным уровнем доверия (например, по публичным сетям), уровень доверия к построенной логической сети не зависит от уровня доверия к базовым сетям благодаря использованию средств криптографии (шифрованию, аутентификация, инфраструктуры публичных ключей, средствам для защиты от повторов и изменения передаваемых по логической сети сообщений).

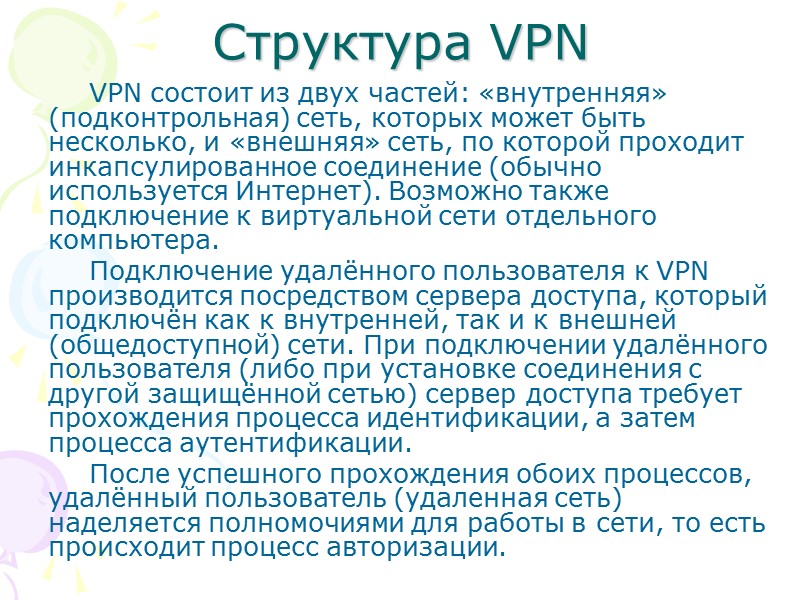

Структура VPN VPN состоит из двух частей: «внутренняя» (подконтрольная) сеть, которых может быть несколько, и «внешняя» сеть, по которой проходит инкапсулированное соединение (обычно используется Интернет). Возможно также подключение к виртуальной сети отдельного компьютера. Подключение удалённого пользователя к VPN производится посредством сервера доступа, который подключён как к внутренней, так и к внешней (общедоступной) сети. При подключении удалённого пользователя (либо при установке соединения с другой защищённой сетью) сервер доступа требует прохождения процесса идентификации, а затем процесса аутентификации. После успешного прохождения обоих процессов, удалённый пользователь (удаленная сеть) наделяется полномочиями для работы в сети, то есть происходит процесс авторизации.

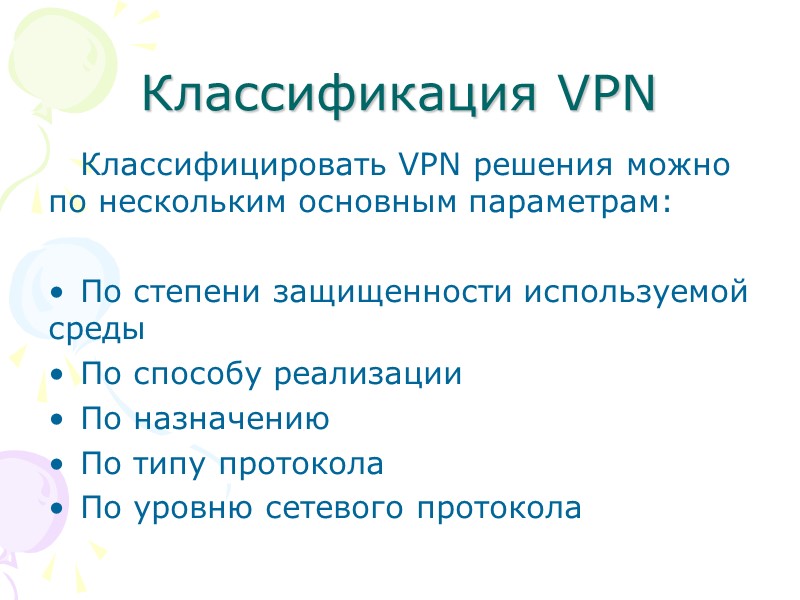

Классификация VPN Классифицировать VPN решения можно по нескольким основным параметрам: По степени защищенности используемой среды По способу реализации По назначению По типу протокола По уровню сетевого протокола

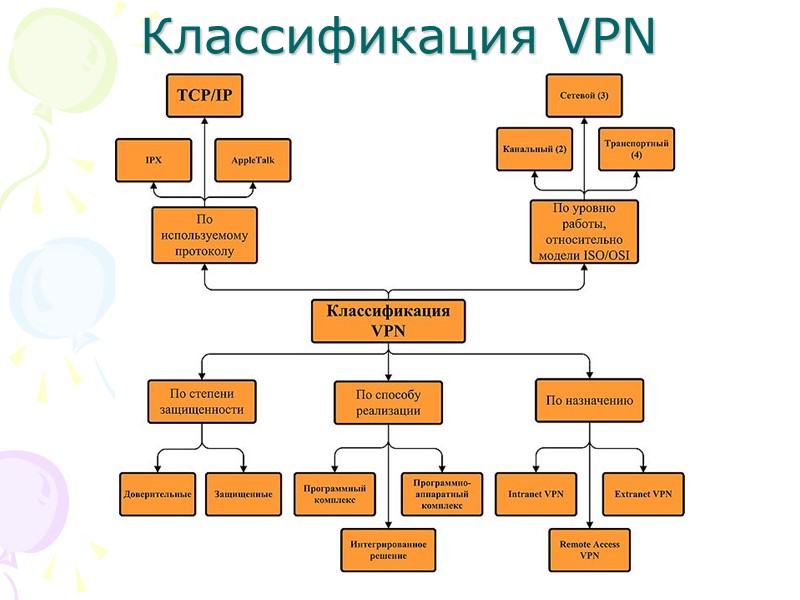

Классификация VPN

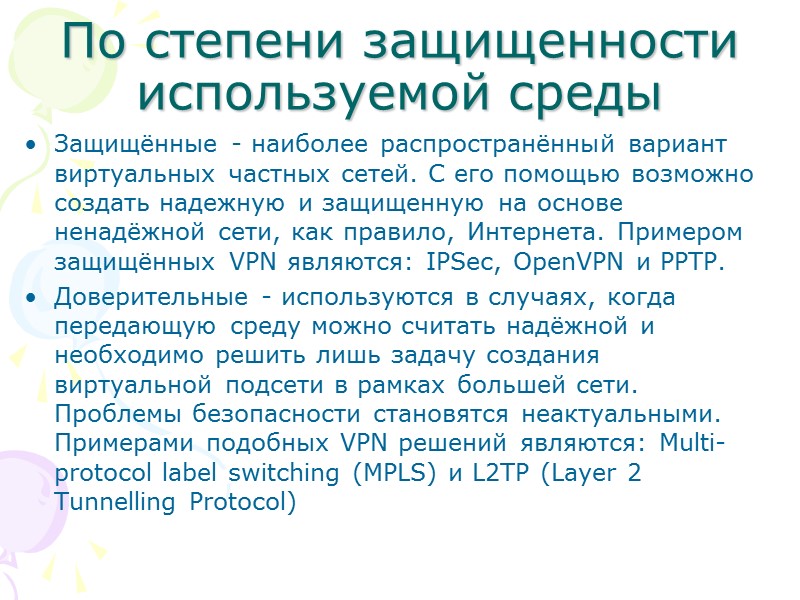

По степени защищенности используемой среды Защищённые - наиболее распространённый вариант виртуальных частных сетей. С его помощью возможно создать надежную и защищенную на основе ненадёжной сети, как правило, Интернета. Примером защищённых VPN являются: IPSec, OpenVPN и PPTP. Доверительные - используются в случаях, когда передающую среду можно считать надёжной и необходимо решить лишь задачу создания виртуальной подсети в рамках большей сети. Проблемы безопасности становятся неактуальными. Примерами подобных VPN решений являются: Multi-protocol label switching (MPLS) и L2TP (Layer 2 Tunnelling Protocol)

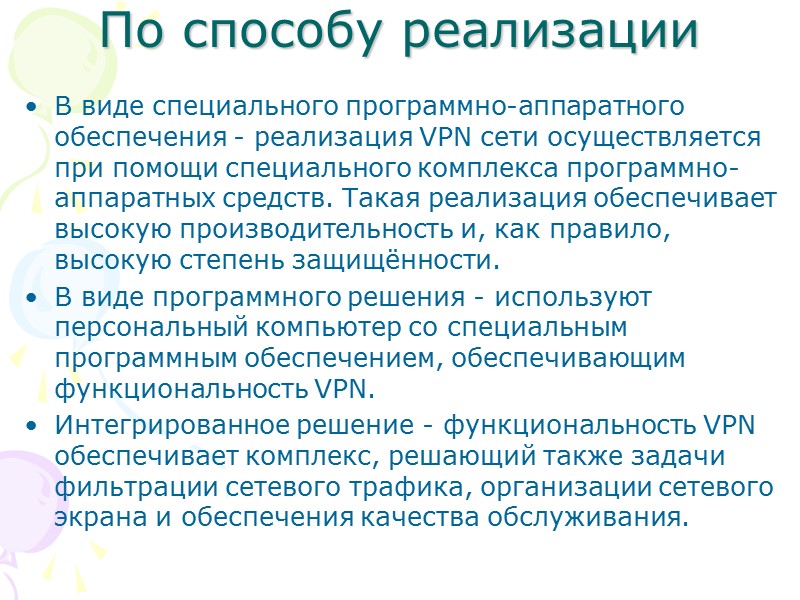

По способу реализации В виде специального программно-аппаратного обеспечения - реализация VPN сети осуществляется при помощи специального комплекса программно-аппаратных средств. Такая реализация обеспечивает высокую производительность и, как правило, высокую степень защищённости. В виде программного решения - используют персональный компьютер со специальным программным обеспечением, обеспечивающим функциональность VPN. Интегрированное решение - функциональность VPN обеспечивает комплекс, решающий также задачи фильтрации сетевого трафика, организации сетевого экрана и обеспечения качества обслуживания.

По назначению Intranet VPN - используют для объединения в единую защищённую сеть нескольких распределённых филиалов одной организации, обменивающихся данными по открытым каналам связи. Remote Access VPN - используют для создания защищённого канала между сегментом корпоративной сети (центральным офисом или филиалом) и одиночным пользователем, который, работая дома, подключается к корпоративным ресурсам с домашнего компьютера, корпоративного ноутбука, смартфона или интернет-киоскa.

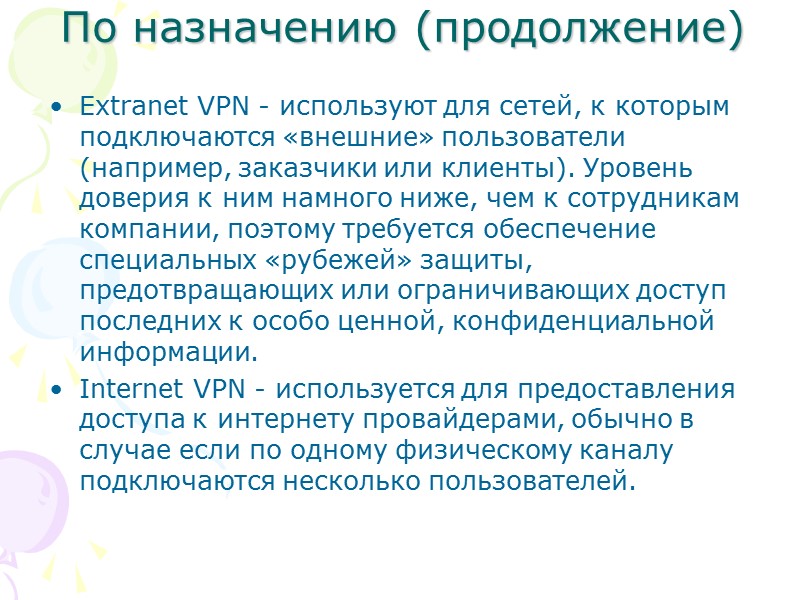

По назначению (продолжение) Extranet VPN - используют для сетей, к которым подключаются «внешние» пользователи (например, заказчики или клиенты). Уровень доверия к ним намного ниже, чем к сотрудникам компании, поэтому требуется обеспечение специальных «рубежей» защиты, предотвращающих или ограничивающих доступ последних к особо ценной, конфиденциальной информации. Internet VPN - используется для предоставления доступа к интернету провайдерами, обычно в случае если по одному физическому каналу подключаются несколько пользователей.

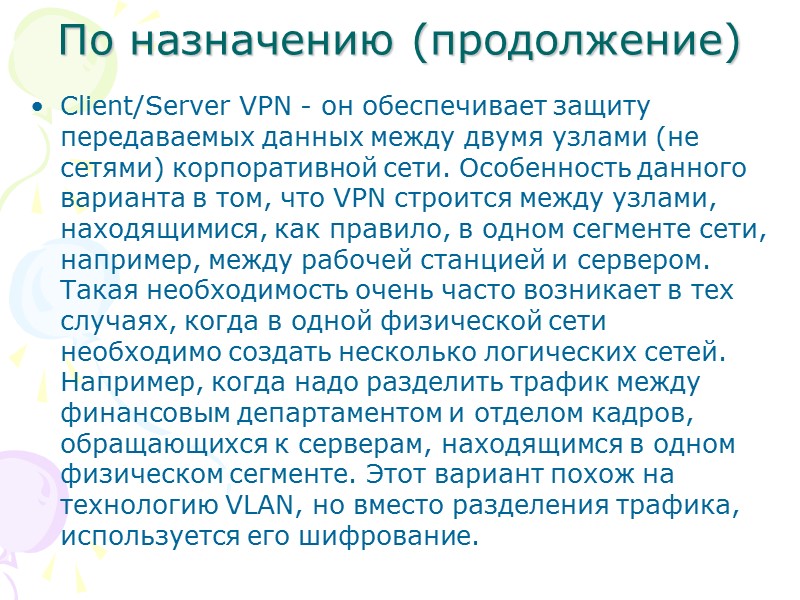

Client/Server VPN - он обеспечивает защиту передаваемых данных между двумя узлами (не сетями) корпоративной сети. Особенность данного варианта в том, что VPN строится между узлами, находящимися, как правило, в одном сегменте сети, например, между рабочей станцией и сервером. Такая необходимость очень часто возникает в тех случаях, когда в одной физической сети необходимо создать несколько логических сетей. Например, когда надо разделить трафик между финансовым департаментом и отделом кадров, обращающихся к серверам, находящимся в одном физическом сегменте. Этот вариант похож на технологию VLAN, но вместо разделения трафика, используется его шифрование. По назначению (продолжение)

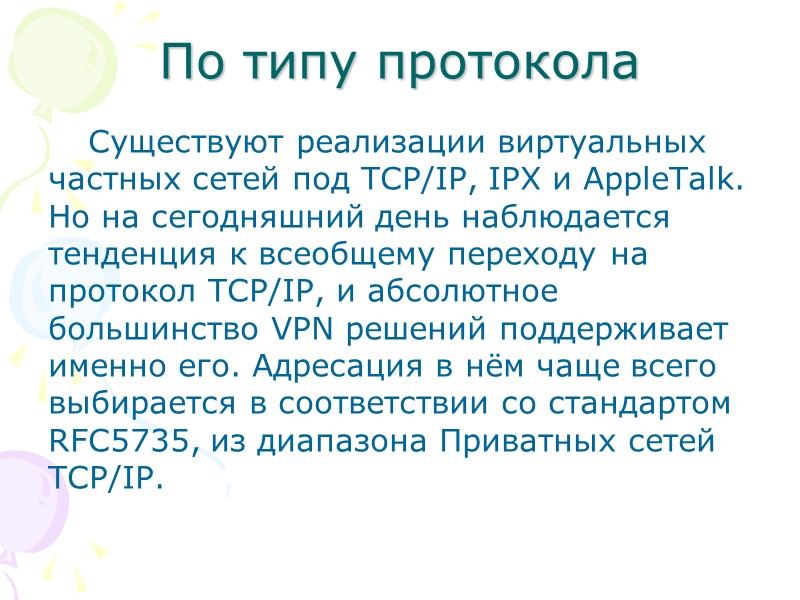

По типу протокола Существуют реализации виртуальных частных сетей под TCP/IP, IPX и AppleTalk. Но на сегодняшний день наблюдается тенденция к всеобщему переходу на протокол TCP/IP, и абсолютное большинство VPN решений поддерживает именно его. Адресация в нём чаще всего выбирается в соответствии со стандартом RFC5735, из диапазона Приватных сетей TCP/IP.

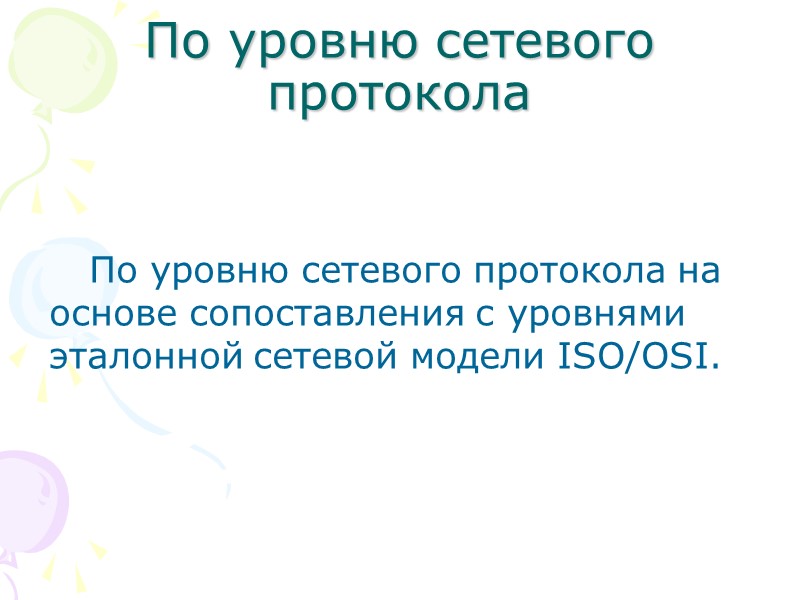

По уровню сетевого протокола По уровню сетевого протокола на основе сопоставления с уровнями эталонной сетевой модели ISO/OSI.

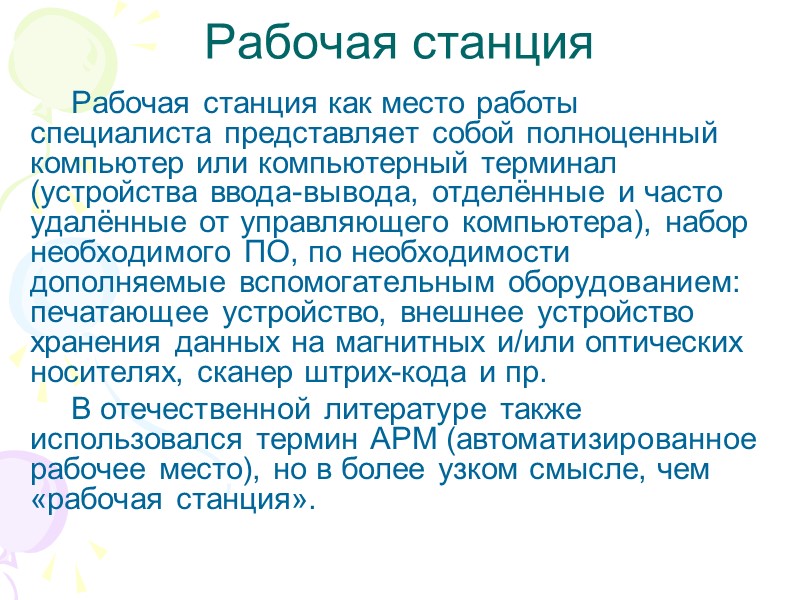

Рабочая станция Рабочая станция как место работы специалиста представляет собой полноценный компьютер или компьютерный терминал (устройства ввода-вывода, отделённые и часто удалённые от управляющего компьютера), набор необходимого ПО, по необходимости дополняемые вспомогательным оборудованием: печатающее устройство, внешнее устройство хранения данных на магнитных и/или оптических носителях, сканер штрих-кода и пр. В отечественной литературе также использовался термин АРМ (автоматизированное рабочее место), но в более узком смысле, чем «рабочая станция».

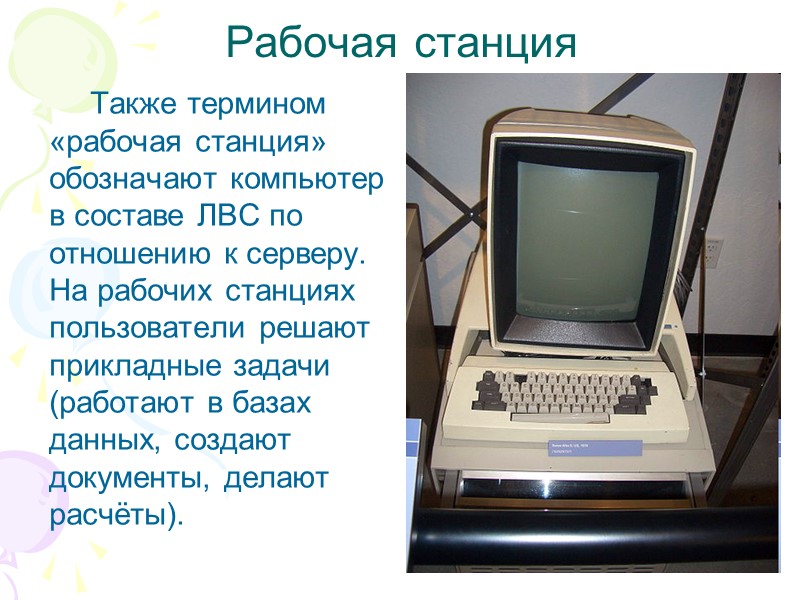

Рабочая станция Также термином «рабочая станция» обозначают компьютер в составе ЛВС по отношению к серверу. На рабочих станциях пользователи решают прикладные задачи (работают в базах данных, создают документы, делают расчёты).

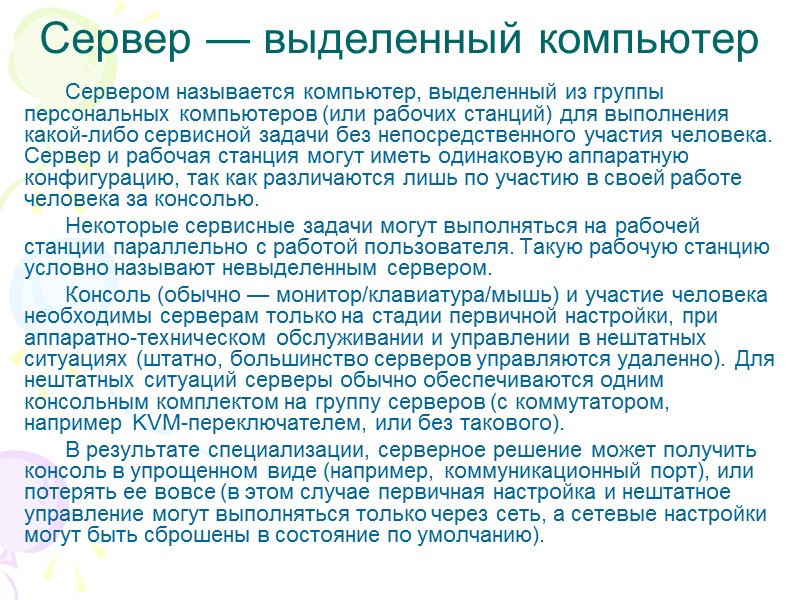

Сервер — выделенный компьютер Сервером называется компьютер, выделенный из группы персональных компьютеров (или рабочих станций) для выполнения какой-либо сервисной задачи без непосредственного участия человека. Сервер и рабочая станция могут иметь одинаковую аппаратную конфигурацию, так как различаются лишь по участию в своей работе человека за консолью. Некоторые сервисные задачи могут выполняться на рабочей станции параллельно с работой пользователя. Такую рабочую станцию условно называют невыделенным сервером. Консоль (обычно — монитор/клавиатура/мышь) и участие человека необходимы серверам только на стадии первичной настройки, при аппаратно-техническом обслуживании и управлении в нештатных ситуациях (штатно, большинство серверов управляются удаленно). Для нештатных ситуаций серверы обычно обеспечиваются одним консольным комплектом на группу серверов (с коммутатором, например KVM-переключателем, или без такового). В результате специализации, серверное решение может получить консоль в упрощенном виде (например, коммуникационный порт), или потерять ее вовсе (в этом случае первичная настройка и нештатное управление могут выполняться только через сеть, а сетевые настройки могут быть сброшены в состояние по умолчанию).

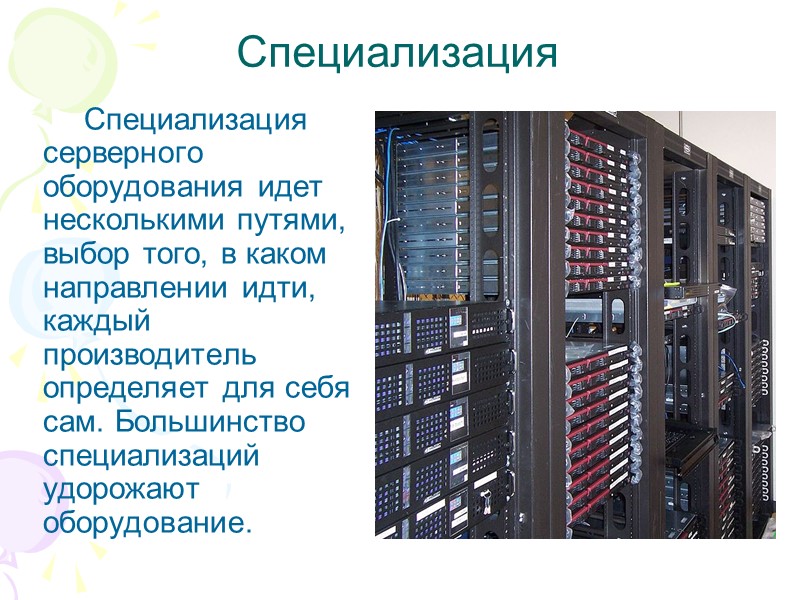

Специализация Специализация серверного оборудования идет несколькими путями, выбор того, в каком направлении идти, каждый производитель определяет для себя сам. Большинство специализаций удорожают оборудование.

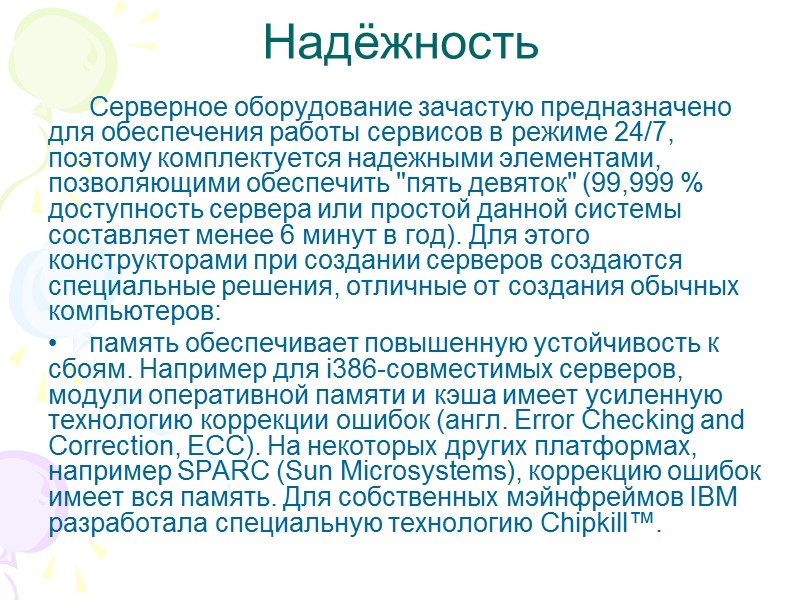

Надёжность Серверное оборудование зачастую предназначено для обеспечения работы сервисов в режиме 24/7, поэтому комплектуется надежными элементами, позволяющими обеспечить "пять девяток" (99,999 % доступность сервера или простой данной системы составляет менее 6 минут в год). Для этого конструкторами при создании серверов создаются специальные решения, отличные от создания обычных компьютеров: память обеспечивает повышенную устойчивость к сбоям. Например для i386-совместимых серверов, модули оперативной памяти и кэша имеет усиленную технологию коррекции ошибок (англ. Error Checking and Correction, ECC). На некоторых других платформах, например SPARC (Sun Microsystems), коррекцию ошибок имеет вся память. Для собственных мэйнфреймов IBM разработала специальную технологию Chipkill™.

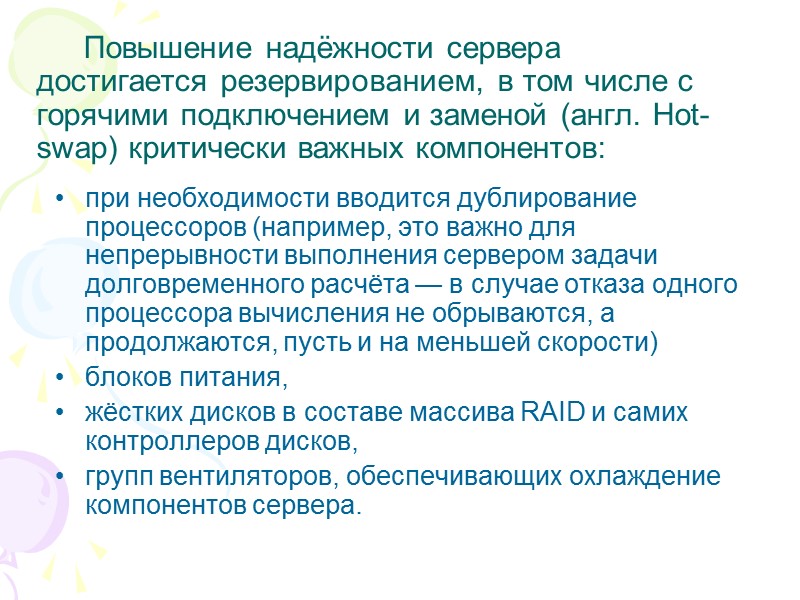

Повышение надёжности сервера достигается резервированием, в том числе с горячими подключением и заменой (англ. Hot-swap) критически важных компонентов: при необходимости вводится дублирование процессоров (например, это важно для непрерывности выполнения сервером задачи долговременного расчёта — в случае отказа одного процессора вычисления не обрываются, а продолжаются, пусть и на меньшей скорости) блоков питания, жёстких дисков в составе массива RAID и самих контроллеров дисков, групп вентиляторов, обеспечивающих охлаждение компонентов сервера.

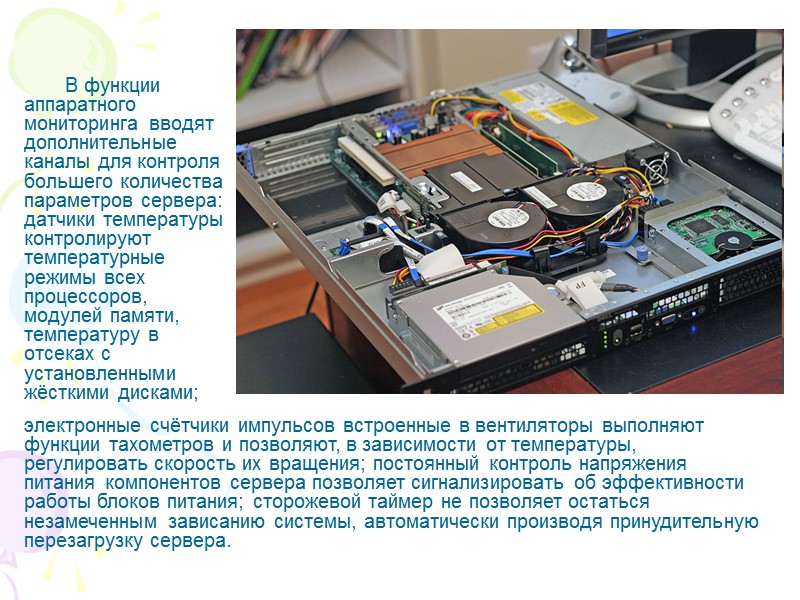

В функции аппаратного мониторинга вводят дополнительные каналы для контроля большего количества параметров сервера: датчики температуры контролируют температурные режимы всех процессоров, модулей памяти, температуру в отсеках с установленными жёсткими дисками; электронные счётчики импульсов встроенные в вентиляторы выполняют функции тахометров и позволяют, в зависимости от температуры, регулировать скорость их вращения; постоянный контроль напряжения питания компонентов сервера позволяет сигнализировать об эффективности работы блоков питания; сторожевой таймер не позволяет остаться незамеченным зависанию системы, автоматически производя принудительную перезагрузку сервера.

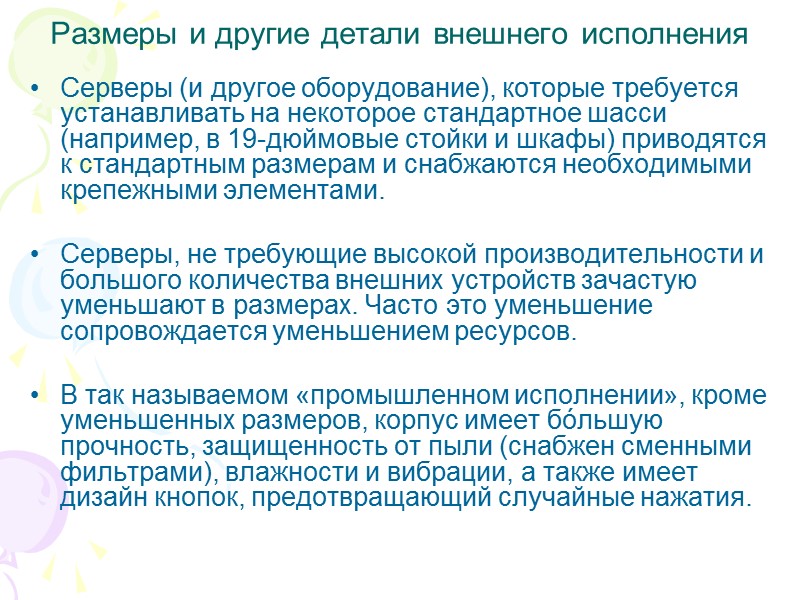

Размеры и другие детали внешнего исполнения Серверы (и другое оборудование), которые требуется устанавливать на некоторое стандартное шасси (например, в 19-дюймовые стойки и шкафы) приводятся к стандартным размерам и снабжаются необходимыми крепежными элементами. Серверы, не требующие высокой производительности и большого количества внешних устройств зачастую уменьшают в размерах. Часто это уменьшение сопровождается уменьшением ресурсов. В так называемом «промышленном исполнении», кроме уменьшенных размеров, корпус имеет бо́льшую прочность, защищенность от пыли (снабжен сменными фильтрами), влажности и вибрации, а также имеет дизайн кнопок, предотвращающий случайные нажатия.

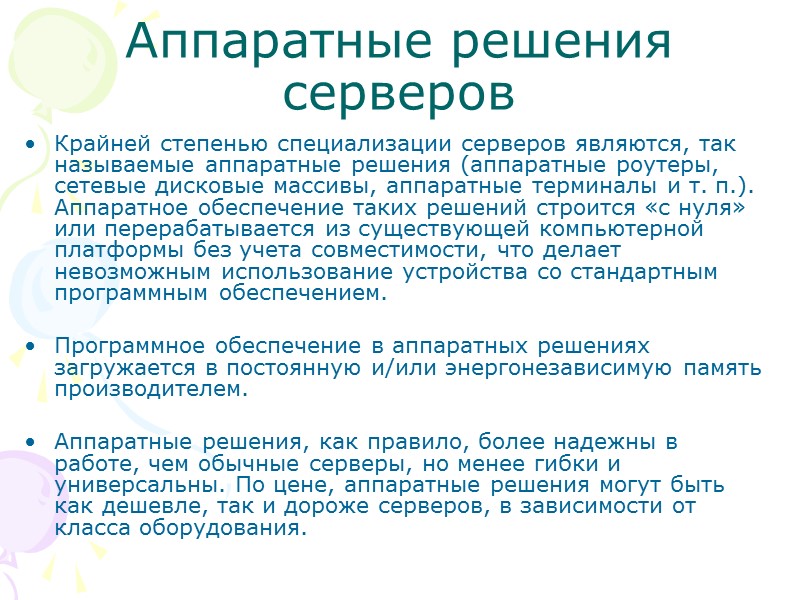

Аппаратные решения серверов Крайней степенью специализации серверов являются, так называемые аппаратные решения (аппаратные роутеры, сетевые дисковые массивы, аппаратные терминалы и т. п.). Аппаратное обеспечение таких решений строится «с нуля» или перерабатывается из существующей компьютерной платформы без учета совместимости, что делает невозможным использование устройства со стандартным программным обеспечением. Программное обеспечение в аппаратных решениях загружается в постоянную и/или энергонезависимую память производителем. Аппаратные решения, как правило, более надежны в работе, чем обычные серверы, но менее гибки и универсальны. По цене, аппаратные решения могут быть как дешевле, так и дороже серверов, в зависимости от класса оборудования.

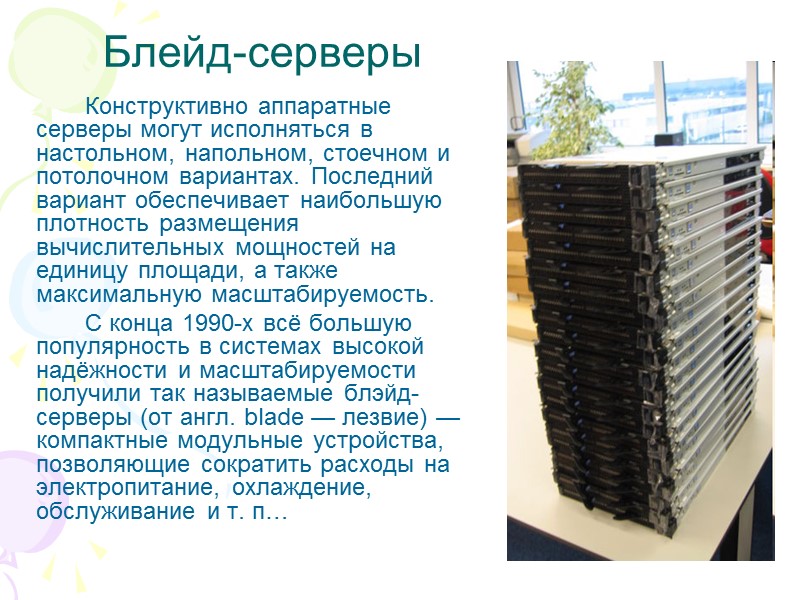

Блейд-серверы Конструктивно аппаратные серверы могут исполняться в настольном, напольном, стоечном и потолочном вариантах. Последний вариант обеспечивает наибольшую плотность размещения вычислительных мощностей на единицу площади, а также максимальную масштабируемость. С конца 1990-х всё большую популярность в системах высокой надёжности и масштабируемости получили так называемые блэйд-серверы (от англ. blade — лезвие) — компактные модульные устройства, позволяющие сократить расходы на электропитание, охлаждение, обслуживание и т. п…

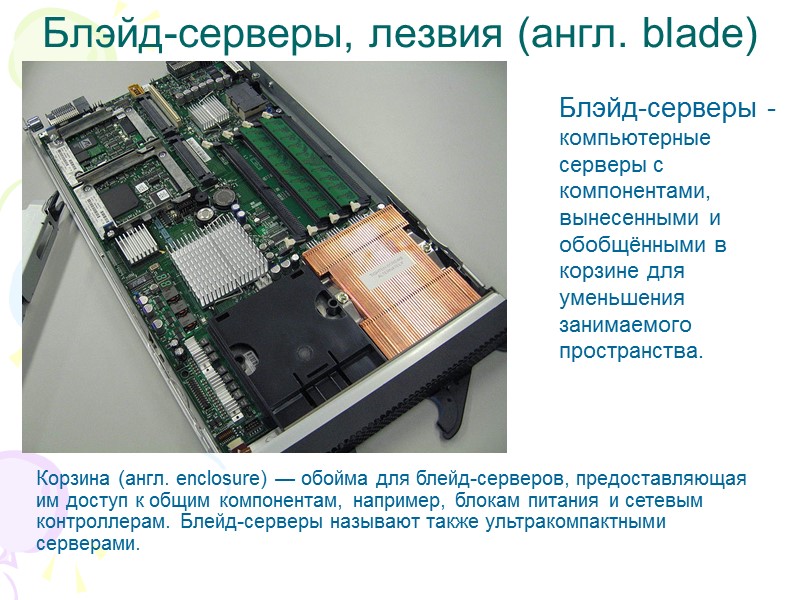

Блэйд-серверы, лезвия (англ. blade) Блэйд-серверы - компьютерные серверы с компонентами, вынесенными и обобщёнными в корзине для уменьшения занимаемого пространства. Корзина (англ. enclosure) — обойма для блейд-серверов, предоставляющая им доступ к общим компонентам, например, блокам питания и сетевым контроллерам. Блейд-серверы называют также ультракомпактными серверами.

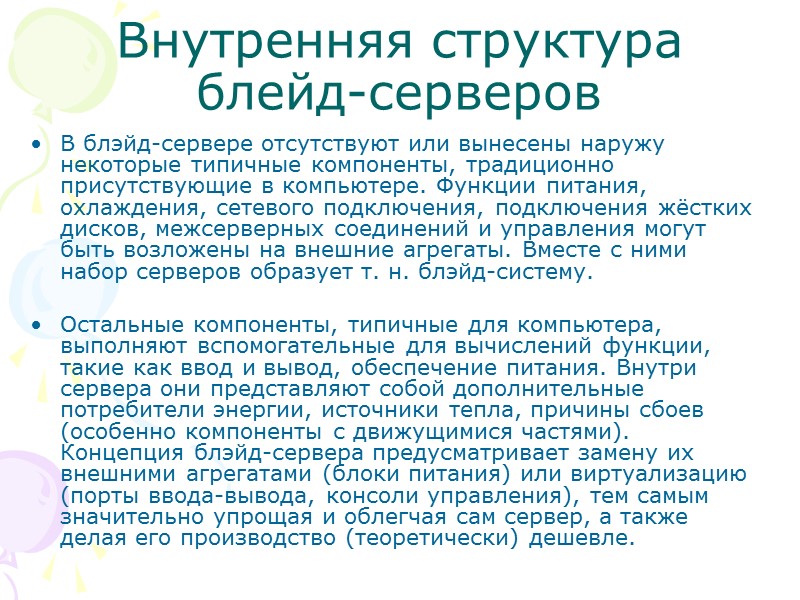

Внутренняя структура блейд-серверов В блэйд-сервере отсутствуют или вынесены наружу некоторые типичные компоненты, традиционно присутствующие в компьютере. Функции питания, охлаждения, сетевого подключения, подключения жёстких дисков, межсерверных соединений и управления могут быть возложены на внешние агрегаты. Вместе с ними набор серверов образует т. н. блэйд-систему. Остальные компоненты, типичные для компьютера, выполняют вспомогательные для вычислений функции, такие как ввод и вывод, обеспечение питания. Внутри сервера они представляют собой дополнительные потребители энергии, источники тепла, причины сбоев (особенно компоненты с движущимися частями). Концепция блэйд-сервера предусматривает замену их внешними агрегатами (блоки питания) или виртуализацию (порты ввода-вывода, консоли управления), тем самым значительно упрощая и облегчая сам сервер, а также делая его производство (теоретически) дешевле.

Классификация стандартных серверов Универсальные серверы Маршрутизация Динамическая маршрутизация Сетевые службы Информационные службы Файл-серверы Серверы доступа к данным Службы обмена сообщениями Серверы удаленного доступа Игровые серверы

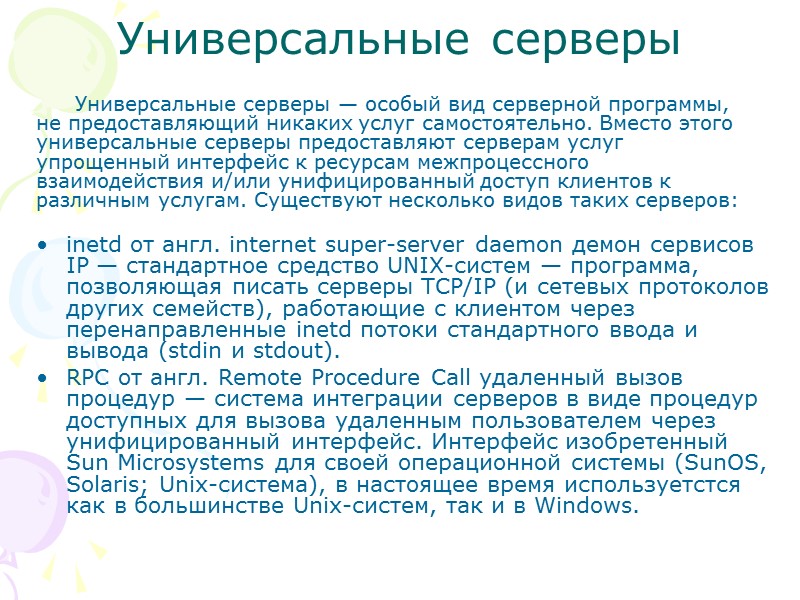

Универсальные серверы inetd от англ. internet super-server daemon демон сервисов IP — стандартное средство UNIX-систем — программа, позволяющая писать серверы TCP/IP (и сетевых протоколов других семейств), работающие с клиентом через перенаправленные inetd потоки стандартного ввода и вывода (stdin и stdout). RPC от англ. Remote Procedure Call удаленный вызов процедур — система интеграции серверов в виде процедур доступных для вызова удаленным пользователем через унифицированный интерфейс. Интерфейс изобретенный Sun Microsystems для своей операционной системы (SunOS, Solaris; Unix-система), в настоящее время используетстся как в большинстве Unix-систем, так и в Windows. Универсальные серверы — особый вид серверной программы, не предоставляющий никаких услуг самостоятельно. Вместо этого универсальные серверы предоставляют серверам услуг упрощенный интерфейс к ресурсам межпроцессного взаимодействия и/или унифицированный доступ клиентов к различным услугам. Существуют несколько видов таких серверов:

(D-)COM (англ. (Distributed) Component Object Model — модель составных объектов) и др. — Позволяет одним программам выполнять операции над объектами данных используя процедуры других программ. Изначально данная технология предназначена для их «внедрения и связывания объектов» (OLE англ. Object Linking and Embedding), но в общем позволяет писать широкий спектр различных прикладных серверов. COM работает только в пределах одного компьютера, DCOM доступна удаленно через RPC. Active-X — Расширение COM и DCOM для создания мультимедиа-приложений. Прикладные клиент-серверные технологии Windows: Универсальные серверы часто используются для написания всевозможных информационных серверов, серверов, которым не нужна какая-то специфическая работа с сетью, серверов не имеющих никаких задач, кроме обслуживания клиентов. Например в роли серверов для inetd могут выступать обычные консольные программы и скрипты. Большинство внутренних и сетевых специфических серверов Windows работают через универсальные серверы (RPC, (D-)COM).

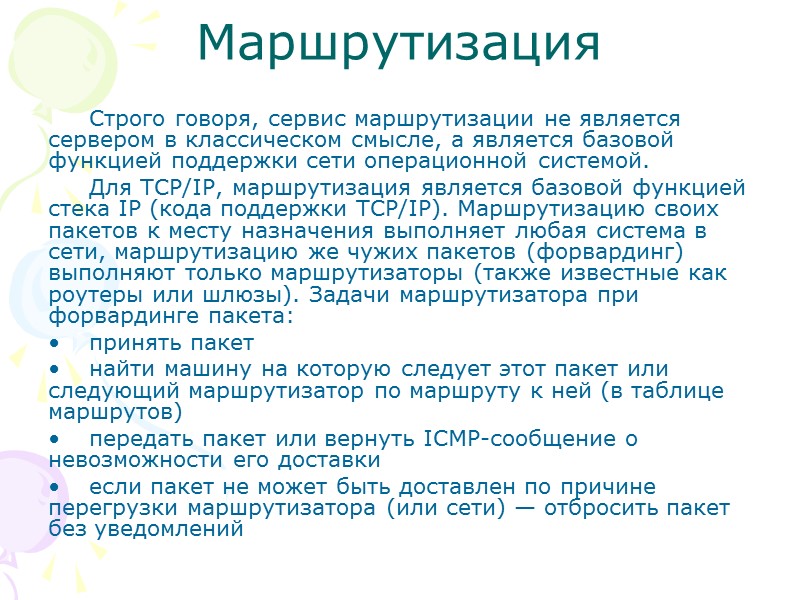

Маршрутизация Строго говоря, сервис маршрутизации не является сервером в классическом смысле, а является базовой функцией поддержки сети операционной системой. Для TCP/IP, маршрутизация является базовой функцией стека IP (кода поддержки TCP/IP). Маршрутизацию своих пакетов к месту назначения выполняет любая система в сети, маршрутизацию же чужих пакетов (форвардинг) выполняют только маршрутизаторы (также известные как роутеры или шлюзы). Задачи маршрутизатора при форвардинге пакета: принять пакет найти машину на которую следует этот пакет или следующий маршрутизатор по маршруту к ней (в таблице маршрутов) передать пакет или вернуть ICMP-сообщение о невозможности его доставки если пакет не может быть доставлен по причине перегрузки маршрутизатора (или сети) — отбросить пакет без уведомлений

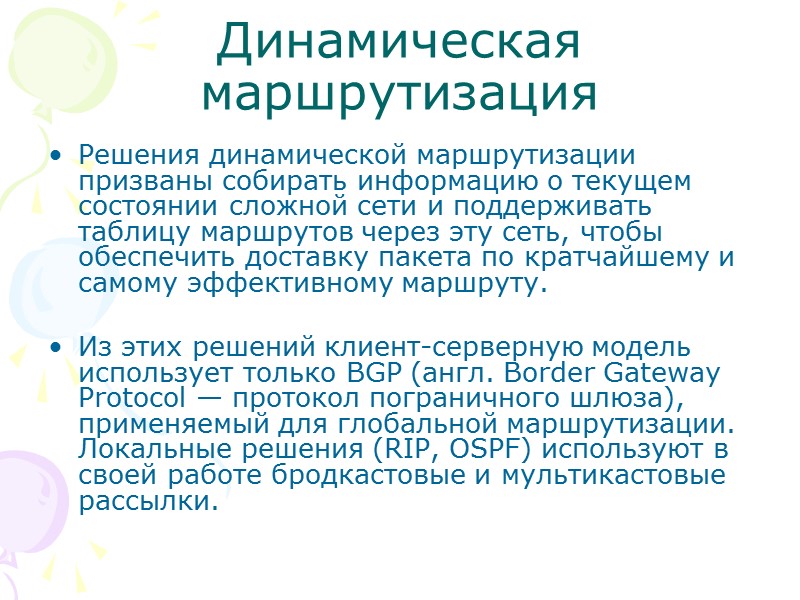

Динамическая маршрутизация Решения динамической маршрутизации призваны собирать информацию о текущем состоянии сложной сети и поддерживать таблицу маршрутов через эту сеть, чтобы обеспечить доставку пакета по кратчайшему и самому эффективному маршруту. Из этих решений клиент-серверную модель использует только BGP (англ. Border Gateway Protocol — протокол пограничного шлюза), применяемый для глобальной маршрутизации. Локальные решения (RIP, OSPF) используют в своей работе бродкастовые и мультикастовые рассылки.

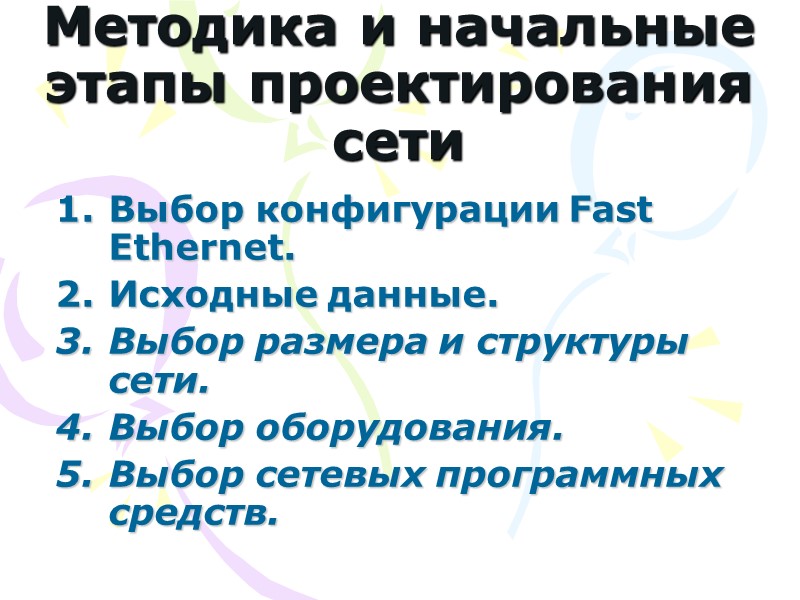

Методика и начальные этапы проектирования сети Выбор конфигурации Fast Ethernet. Исходные данные. Выбор размера и структуры сети. Выбор оборудования. Выбор сетевых программных средств.
