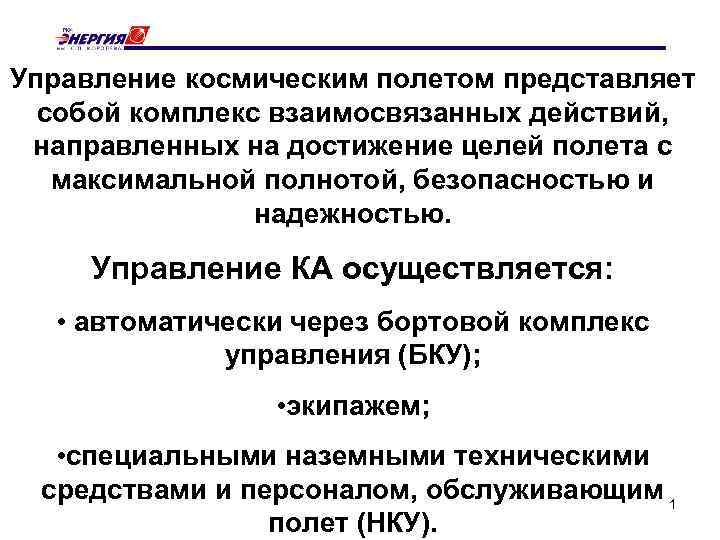

Управление космическим полетом представляет собой комплекс взаимосвязанных действий, направленных на достижение целей полета с максимальной полнотой, безопасностью и надежностью. Управление КА осуществляется: • автоматически через бортовой комплекс управления (БКУ); • экипажем; • специальными наземными техническими средствами и персоналом, обслуживающим 1 полет (НКУ).
Для РС МКС определены следующие режимы: • • • Стандартный. Коррекция орбиты. Стыковка, расстыковка, перестыковка. Режим внешней деятельности. Режим микрогравитации. Выживание станции. Спасение экипажа. Дозаправка. Построение начальной ориентации. Раскрутка гиродинов. 2
Структура управления Российским сегментом МКС 3
4
Граф переходов в режимы Российского сегмента МКС 5

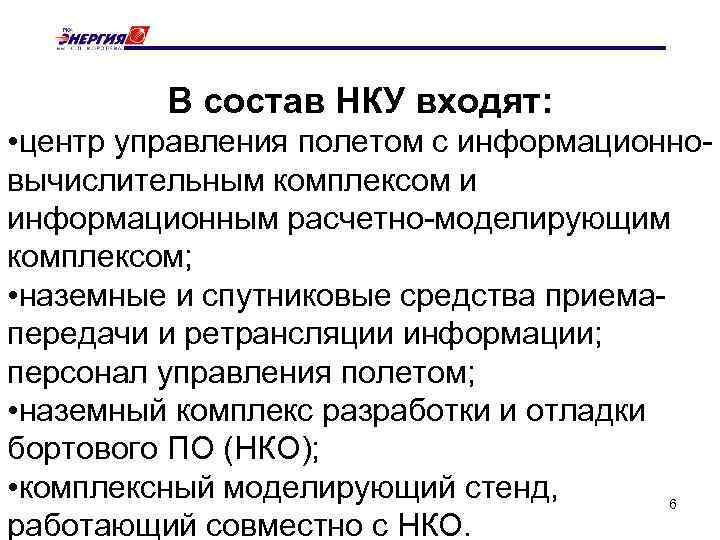

В состав НКУ входят: • центр управления полетом с информационновычислительным комплексом и информационным расчетно-моделирующим комплексом; • наземные и спутниковые средства приемапередачи и ретрансляции информации; персонал управления полетом; • наземный комплекс разработки и отладки бортового ПО (НКО); • комплексный моделирующий стенд, 6 работающий совместно с НКО.

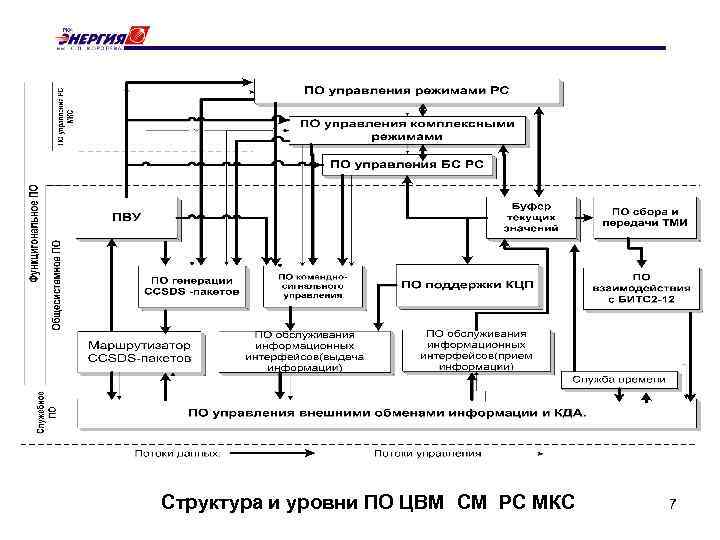

Структура и уровни ПО ЦВМ CМ РС МКС 7

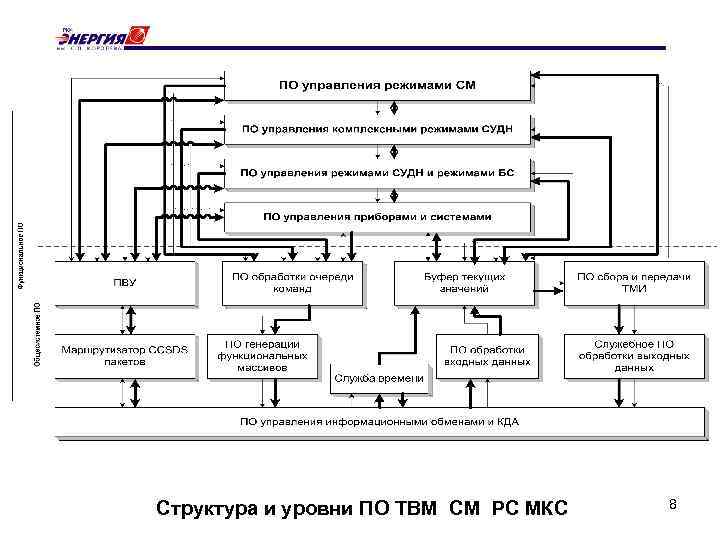

Структура и уровни ПО ТВМ CМ РС МКС 8
