UPKIプロジェクトと 大学間認証認可連携について 国立情報学研究所 片岡 俊幸

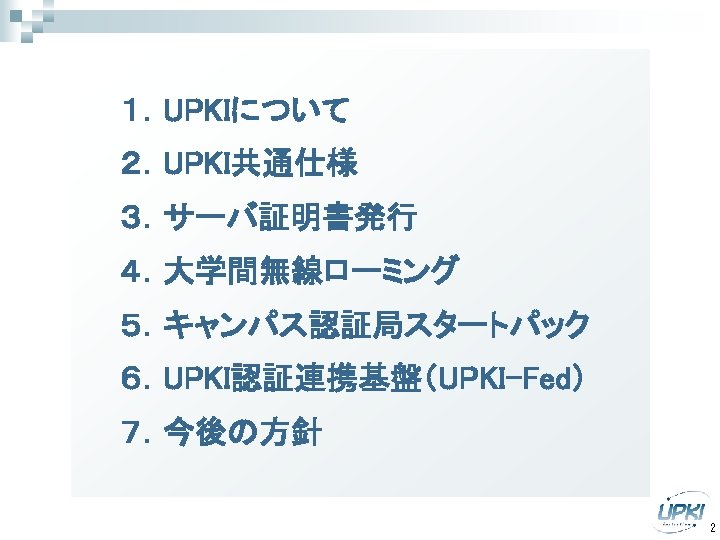

１．UPKIについて ２．UPKI共通仕様 ３．サーバ証明書発行 ４．大学間無線ローミング ５．キャンパス認証局スタートパック ６．UPKI認証連携基盤（UPKI-Fed） ７．今後の方針 2

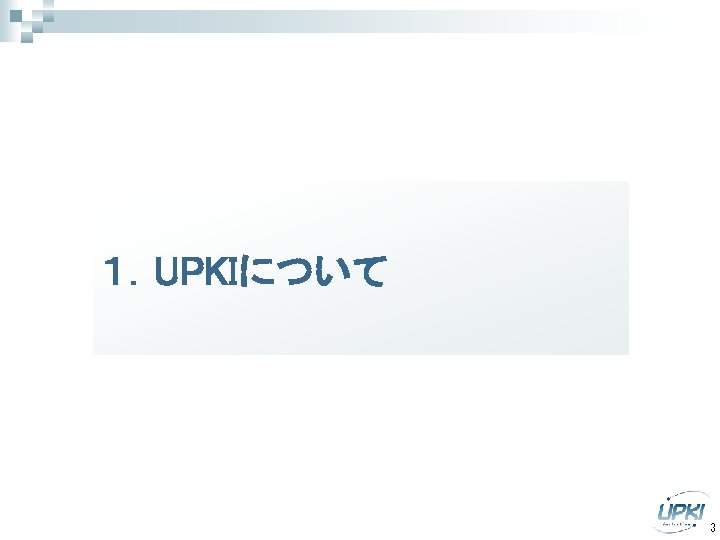

１．UPKIについて 3
最先端学術情報基盤 （Cyber Science Infrastructure：CSI） 人材育成及び推進体制の整備 （推進組織・人材確保等） バーチャル研究組織／ライブ コラボレーションの育成・支援 学術コンテンツの確保・発信システム 産 業 ・ 社 会 貢 献 コンピュータ資源を結ぶグリッドの実用展開 大学・研究機関のための認証システムの開発と実用化 学術情報ネットワーク（SINET 3）の運用 【ＮＩＩと大学の情報基盤センターや図書館等連携による 学術情報ネットワークの運用と学術コンテンツ整備・発信】 ・学術情報ネットワーク運営・連携本部 （H 17. 2設置） ・学術コンテンツ運営・連携本部 （H 17. 10設置） 国 際 貢 献 ・ 連 携 ● 大学・研究機関の研究リソース整備・研究成果等の発信 4

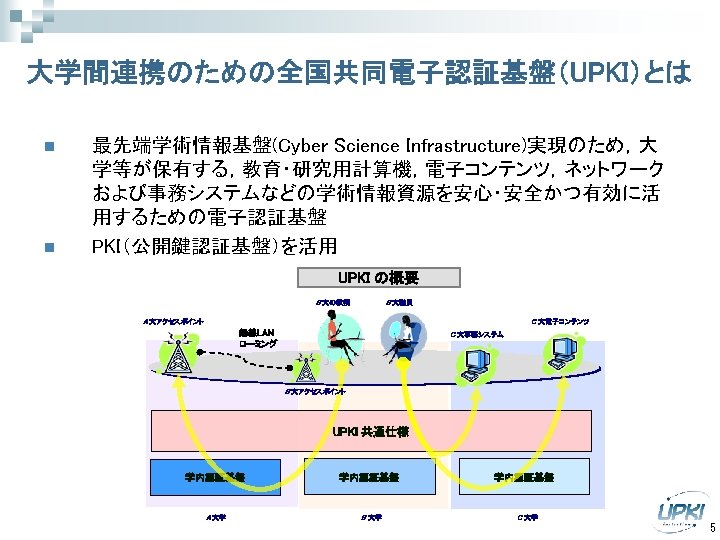

大学間連携のための全国共同電子認証基盤（UPKI）とは n n 最先端学術情報基盤(Cyber Science Infrastructure)実現のため，大 学等が保有する，教育・研究用計算機，電子コンテンツ，ネットワーク および事務システムなどの学術情報資源を安心・安全かつ有効に活 用するための電子認証基盤 PKI（公開鍵認証基盤）を活用 UPKI の概要 B 大の教授 B 大職員 A 大アクセスポイント C 大電子コンテンツ 無線LAN ローミング C 大事務システム B 大アクセスポイント UPKI 共通仕様 学内認証基盤 A 大学 学内認証基盤 B 大学 学内認証基盤 C 大学 5

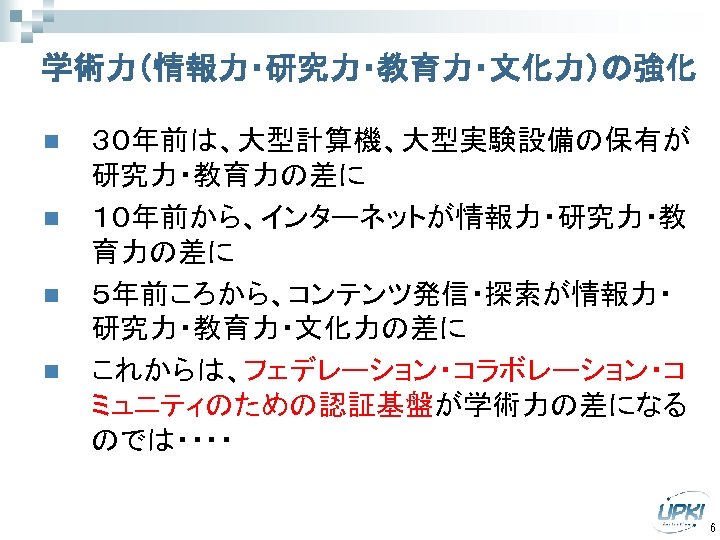

学術力（情報力・研究力・教育力・文化力）の強化 n n ３０年前は、大型計算機、大型実験設備の保有が 研究力・教育力の差に １０年前から、インターネットが情報力・研究力・教 育力の差に ５年前ころから、コンテンツ発信・探索が情報力・ 研究力・教育力・文化力の差に これからは、フェデレーション・コラボレーション・コ ミュニティのための認証基盤が学術力の差になる のでは・・・・ 6

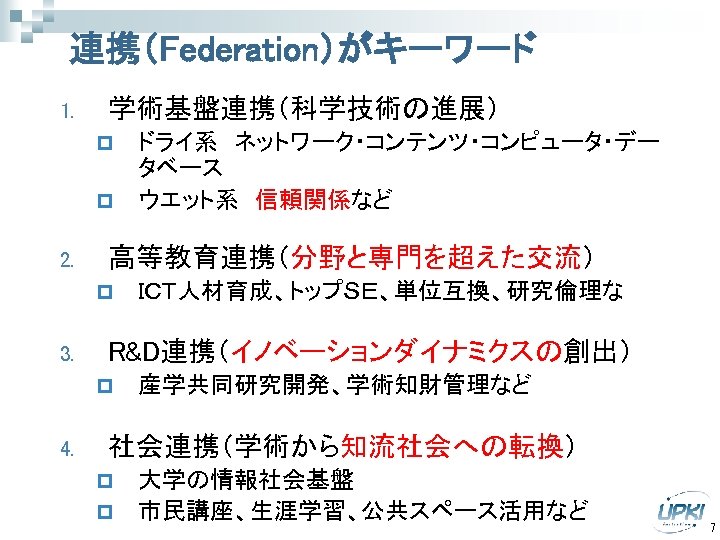

連携（Federation）がキーワード 1. 学術基盤連携（科学技術の進展） p p 2. 高等教育連携（分野と専門を超えた交流） p 3. ＩＣＴ人材育成、トップＳＥ、単位互換、研究倫理な R&D連携（イノベーションダイナミクスの創出） p 4. ドライ系 ネットワーク・コンテンツ・コンピュータ・デー タベース ウエット系 信頼関係など 産学共同研究開発、学術知財管理など 社会連携（学術から知流社会への転換） p p 大学の情報社会基盤 市民講座、生涯学習、公共スペース活用など 7

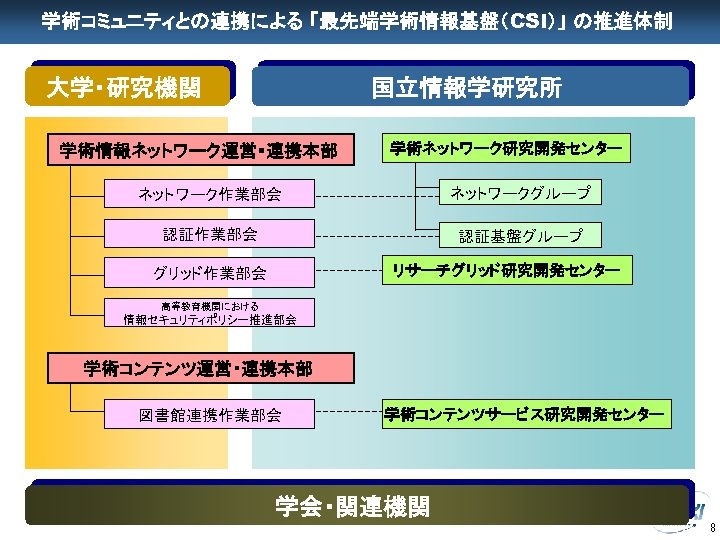

学術コミュニティとの連携による 「最先端学術情報基盤（CSI）」 の推進体制 大学・研究機関 国立情報学研究所 学術情報ネットワーク運営・連携本部 学術ネットワーク研究開発センター ネットワーク作業部会 ネットワークグループ 認証作業部会 認証基盤グループ リサーチグリッド研究開発センター グリッド作業部会 高等教育機関における 情報セキュリティポリシー推進部会 学術コンテンツ運営・連携本部 図書館連携作業部会 学術コンテンツサービス研究開発センター 学会・関連機関 8

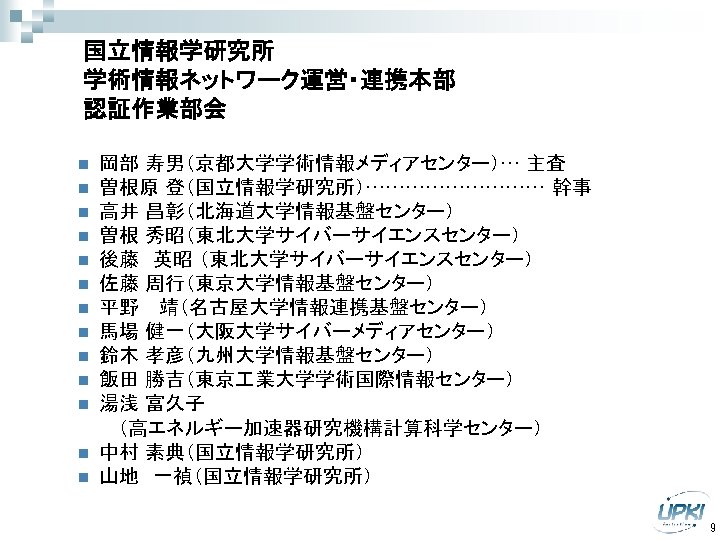

国立情報学研究所 学術情報ネットワーク運営・連携本部 認証作業部会 岡部 寿男（京都大学学術情報メディアセンター）… 主査 n 曽根原 登（国立情報学研究所）…………… 幹事 n 高井 昌彰（北海道大学情報基盤センター） n 曽根 秀昭（東北大学サイバーサイエンスセンター） n 後藤 英昭 （東北大学サイバーサイエンスセンター） n 佐藤 周行（東京大学情報基盤センター） n 平野 靖（名古屋大学情報連携基盤センター） n 馬場 健一（大阪大学サイバーメディアセンター） n 鈴木 孝彦（九州大学情報基盤センター） n 飯田 勝吉（東京 業大学学術国際情報センター） n 湯浅 富久子 （高エネルギー加速器研究機構計算科学センター） n 中村 素典（国立情報学研究所） n 山地 一禎（国立情報学研究所） n 9
国立情報学研究所 学術ネットワーク研究開発センター 認証基盤グループ n n n n n 曽根原 登 岡部 寿男 中村 素典 谷本 茂明 岡田 仁志 山地 一禎 島岡 政基 片岡 俊幸 樋口 秀樹 夏目 典大 教授（情報社会相関研究系 研究主幹）……主査 客員教授（京都大学教授） …………………副主査 教授（学術ネットワーク研究開発センター） 客員教授（学術ネットワーク研究開発センター） 准教授（情報社会相関研究系） 准教授（学術ネットワーク研究開発センター） 特任准教授（学術ネットワーク研究開発センター） 基盤企画課副課長 基盤企画課係長（連携システムチーム） 10

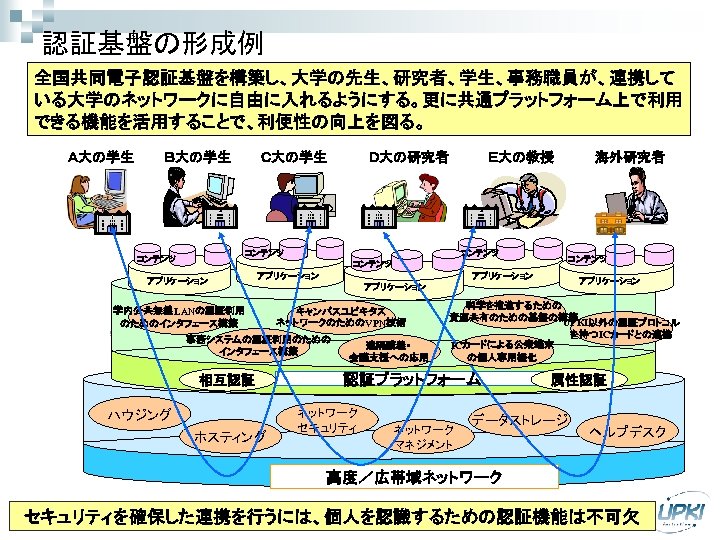

認証基盤の形成例 全国共同電子認証基盤を構築し、大学の先生、研究者、学生、事務職員が、連携して いる大学のネットワークに自由に入れるようにする。更に共通プラットフォーム上で利用 できる機能を活用することで、利便性の向上を図る。 Ａ大の学生 Ｂ大の学生 Ｃ大の学生 Ｄ大の研究者 コンテンツ Ｅ大の教授 コンテンツ アプリケーション 学内公共無線LANの認証利用 のためのインタフェース構築 アプリケーション 事務システムの認証利用のための インタフェース構築 相互認証 ハウジング ホスティング アプリケーション キャンパスユビキタス ネットワークのためのVPN技術 遠隔講義・ 会議支援への応用 科学を推進するための 資源共有のための基盤の構築 UPKI以外の認証プロトコル を持つICカードとの連携 ICカードによる公衆端末 の個人専用機化 認証プラットフォーム ネットワーク セキュリティ 海外研究者 ネットワーク マネジメント 属性認証 データストレージ ヘルプデスク 高度／広帯域ネットワーク セキュリティを確保した連携を行うには、個人を認識するための認証機能は不可欠

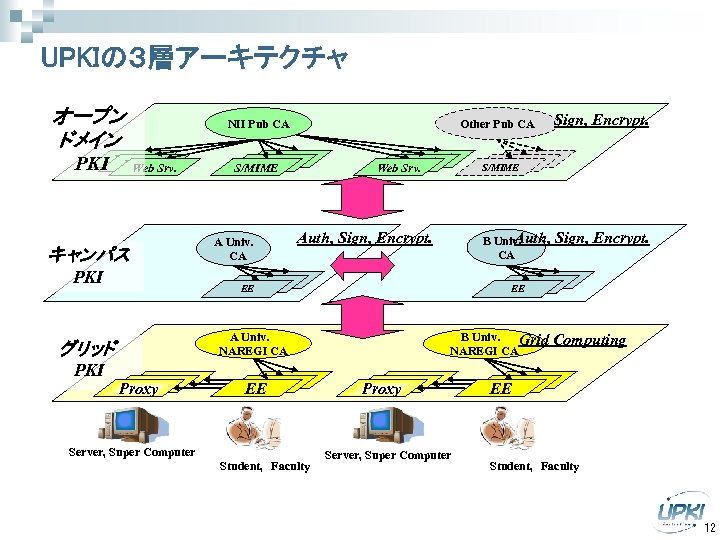

UPKIの３層アーキテクチャ オープン ドメイン NII Pub CA ｻｰﾊﾞ Webｻｰﾊﾞ PKI Web Srv. Webｻｰﾊﾞ Web Srv. Auth, Sign, Encrypt. Auth, B Univ. CA 学内用 Proxy EEEE EE Server, Super Computer Student, Faculty Sign, Encrypt. 学内用 EE A Univ. NAREGI CA Proxy Sign, Encrypt. S/MIME 学内用 EE グリッド PKI S/MIME A Univ. CA キャンパス PKI Other Pub CA B Univ. Grid NAREGI CA Proxy Server, Super Computer EEEE Computing EE Student, Faculty 12

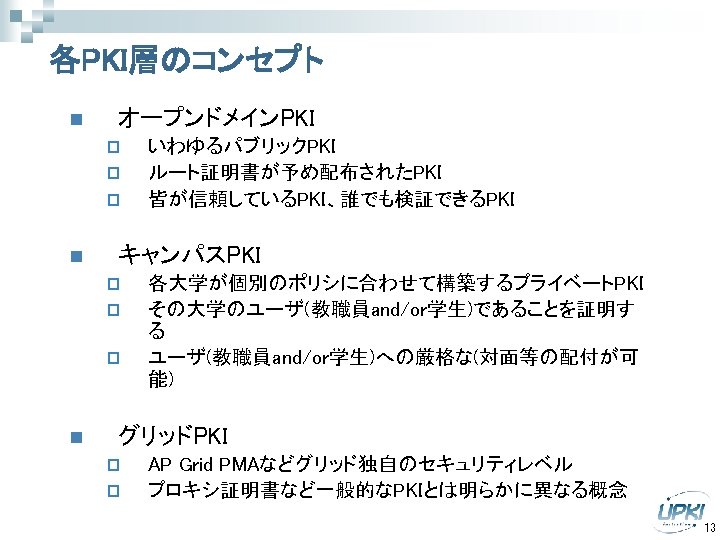

各PKI層のコンセプト n オープンドメインPKI p p p n キャンパスPKI p p p n いわゆるパブリックPKI ルート証明書が予め配布されたPKI 皆が信頼しているPKI、誰でも検証できるPKI 各大学が個別のポリシに合わせて構築するプライベートPKI その大学のユーザ(教職員and/or学生)であることを証明す る ユーザ(教職員and/or学生)への厳格な(対面等の配付が可 能) グリッドPKI p p AP Grid PMAなどグリッド独自のセキュリティレベル プロキシ証明書など一般的なPKIとは明らかに異なる概念 13

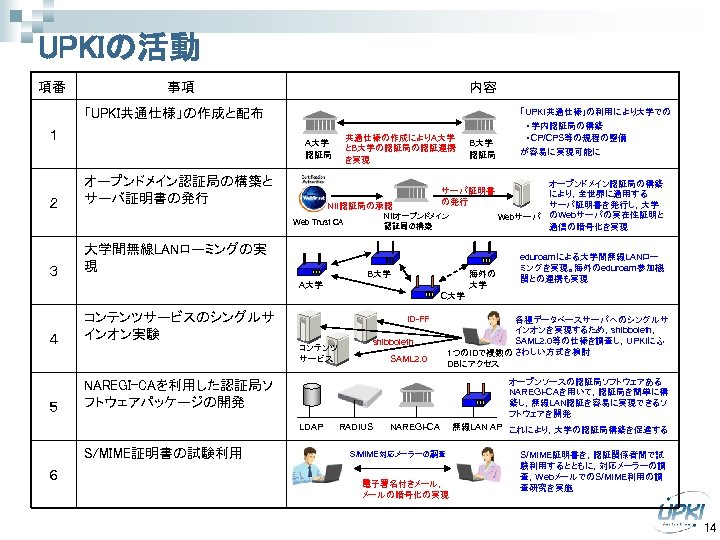

UPKIの活動 項番 事項 内容 「UPKI共通仕様」の作成と配布 １ ２ 共通仕様の作成によりA大学 とB大学の認証局の認証連携 を実現 A大学 認証局 オープンドメイン認証局の構築と サーバ証明書の発行 NIIオープンドメイン 認証局の構築 Web Trust CA ３ サーバ証明書 の発行 NII認証局の承認 大学間無線LANローミングの実 現 B大学 認証局 B大学 海外の 大学 A大学 「UPKI共通仕様」の利用により大学での ・学内認証局の構築 ・CP/CPS等の規程の整備 が容易に実現可能に オープンドメイン認証局の構築 により，全世界に通用する サーバ証明書を発行し，大学 Webサーバ のWebサーバの実在性証明と 通信の暗号化を実現 eduroamによる大学間無線LANロー ミングを実現。海外のeduroam参加機 関との連携も実現 C大学 ４ ５ コンテンツサービスのシングルサ インオン実験 ID-FF SAML 2. 0 オープンソースの認証局ソフトウェアある NAREGI-CAを用いて，認証局を簡単に構 築し，無線LAN認証を容易に実現できるソ フトウェアを開発 NAREGI-CAを利用した認証局ソ フトウェアパッケージの開発 LDAP S/MIME証明書の試験利用 ６ shibboleth コンテンツ サービス 各種データベースサーバへのシングルサ インオンを実現するため，shibboleth, SAML 2. 0等の仕様を調査し，UPKIにふ 1つのIDで複数の さわしい方式を検討 DBにアクセス RADIUS NAREGI-CA S/MIME対応メーラーの調査 電子署名付きメール， メールの暗号化の実現 無線LAN AP これにより，大学の認証局構築を促進する S/MIME証明書を，認証関係者間で試 験利用するとともに，対応メーラーの調 査，WebメールでのS/MIME利用の調 査研究を実施 14

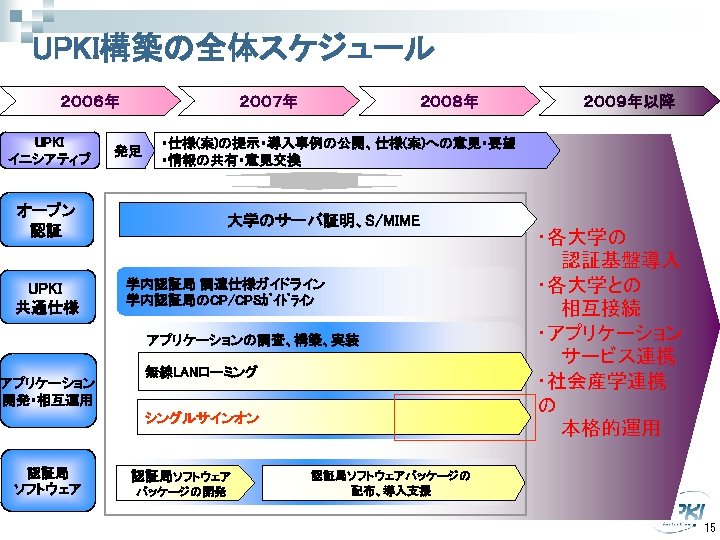

UPKI構築の全体スケジュール ２００６年 UPKI イニシアティブ ２００７年 発足 大学のサーバ証明、S/MIME 学内認証局 調達仕様ガイドライン 学内認証局のCP/CPSｶﾞｲﾄﾞﾗｲﾝ アプリケーションの調査、構築、実装 アプリケーション 開発・相互運用 無線LANローミング シングルサインオン 認証局 ソフトウェア ２００９年以降 ・仕様(案)の提示・導入事例の公開、仕様(案)への意見・要望 ・情報の共有・意見交換 オープン 認証 UPKI 共通仕様 ２００８年 認証局ソフトウェア パッケージの開発 ・各大学の 認証基盤導入 ・各大学との 相互接続 ・アプリケーション サービス連携 ・社会産学連携 の 本格的運用 認証局ソフトウェアパッケージの 配布、導入支援 15
主なUPKIプロジェクト（ｱｰｷﾃｸﾁｬ上にﾏｯﾋﾟﾝｸﾞ） NII Pub CA Open サーバ証明書 Domain Webｻｰﾊﾞ S/MIME 発行ＰＪ Web Srv. S/MIME PKI Campus PKI A Univ. CA SSO 学内用 実証実験 EE 学内用 A Univ. NAREGI CA NAREGI PKI Proxy EEEE EE Other Pub CA Auth, Sign, Encrypt. Auth, B Univ. CA UPKI 共通仕様 NAREGI-CA 機能拡張Proxy Server, Super Computer Student, Faculty Sign, Encrypt. S/MIME証明書の Webｻｰﾊﾞ S/MIME Webｻｰﾊﾞ 試験利用 S/MIME Web Srv. Sign, Encrypt. 大学間無線LAN ﾛｰﾐﾝｸﾞ（Eduroam） 学内用 EE B Univ. Grid NAREGI CA Proxy Server, Super Computer EEEE Computing EE Student, Faculty 16 16

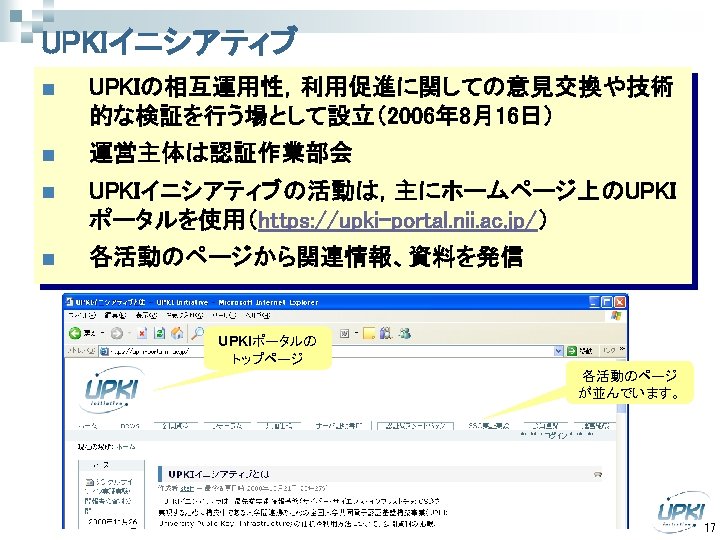

UPKIイニシアティブ n UPKIの相互運用性，利用促進に関しての意見交換や技術 的な検証を行う場として設立（2006年 8月16日） n 運営主体は認証作業部会 n UPKIイニシアティブの活動は，主にホームページ上のUPKI ポータルを使用（https: //upki-portal. nii. ac. jp/） n 各活動のページから関連情報、資料を発信 UPKIポータルの トップページ 各活動のページ が並んでいます。 17
２．UPKI共通仕様 18

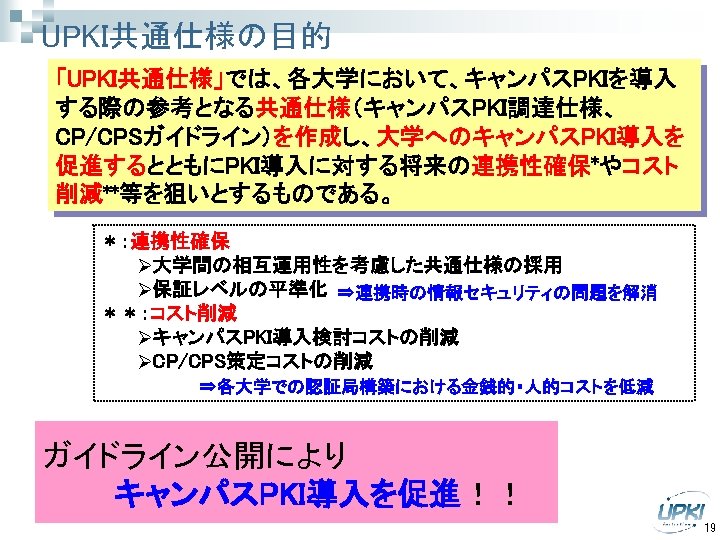

UPKI共通仕様の目的 「UPKI共通仕様」では、各大学において、キャンパスPKIを導入 する際の参考となる共通仕様（キャンパスPKI調達仕様、 CP/CPSガイドライン）を作成し、大学へのキャンパスPKI導入を 促進するとともにPKI導入に対する将来の連携性確保*やコスト 削減**等を狙いとするものである。 ＊：連携性確保 Ø大学間の相互運用性を考慮した共通仕様の採用 Ø保証レベルの平準化 ⇒連携時の情報セキュリティの問題を解消 ＊＊：コスト削減 ØキャンパスPKI導入検討コストの削減 ØCP/CPS策定コストの削減 ⇒各大学での認証局構築における金銭的・人的コストを低減 ガイドライン公開により キャンパスPKI導入を促進！！ 19

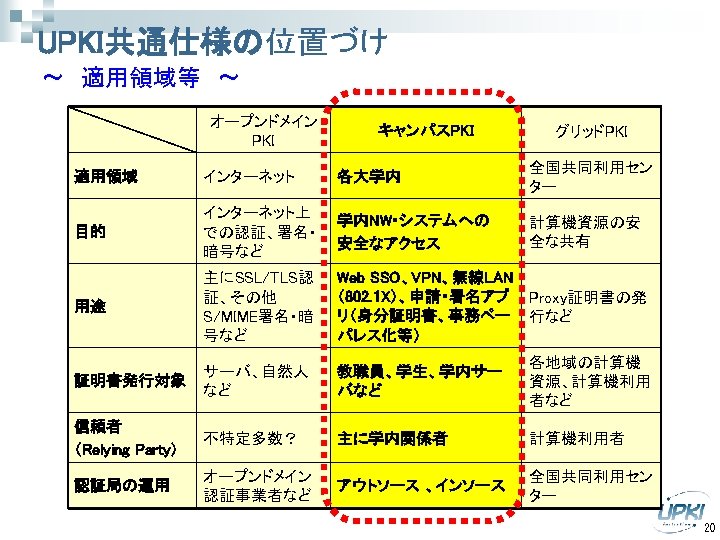

UPKI共通仕様の位置づけ ～ 適用領域等 ～ オープンドメイン PKI キャンパスPKI グリッドPKI 適用領域 インターネット 各大学内 全国共同利用セン ター 目的 インターネット上 での認証、署名・ 暗号など 学内NW・システムへの 安全なアクセス 計算機資源の安 全な共有 用途 主にSSL/TLS認 証、その他 S/MIME署名・暗 号など Web SSO、VPN、無線LAN （802. 1 X）、申請・署名アプ Proxy証明書の発 リ（身分証明書、事務ペー 行など パレス化等） 証明書発行対象 サーバ、自然人 など 教職員、学生、学内サー バなど 各地域の計算機 資源、計算機利用 者など 信頼者 （Relying Party) 不特定多数？ 主に学内関係者 計算機利用者 認証局の運用 オープンドメイン 認証事業者など アウトソース 、インソース 全国共同利用セン ター 20

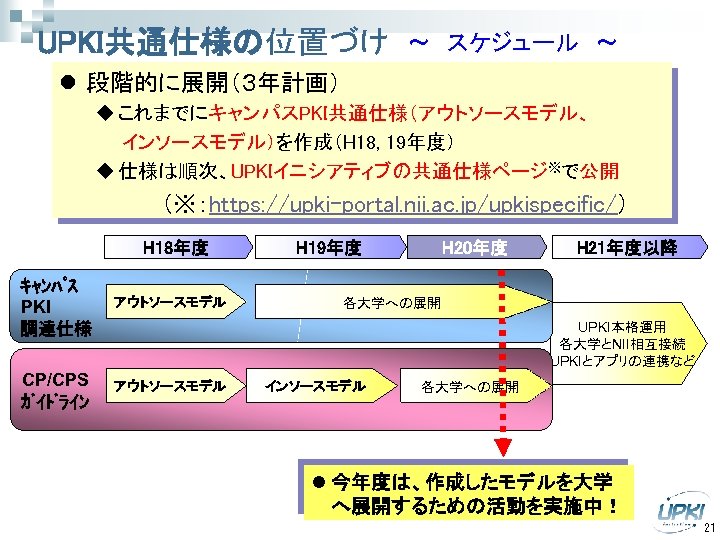

UPKI共通仕様の位置づけ ～ スケジュール ～ l 段階的に展開（３年計画） u これまでにキャンパスPKI共通仕様（アウトソースモデル、 インソースモデル）を作成（H 18, 19年度） u 仕様は順次、UPKIイニシアティブの共通仕様ページ※で公開 （※：https: //upki-portal. nii. ac. jp/upkispecific/） H 18年度 ｷｬﾝﾊﾟｽ PKI 調達仕様 アウトソースモデル CP/CPS ｶﾞｲﾄﾞﾗｲﾝ アウトソースモデル H 19年度 H 20年度 H 21年度以降 各大学への展開 UPKI本格運用 各大学とNII相互接続 UPKIとアプリの連携など インソースモデル 各大学への展開 l 今年度は、作成したモデルを大学 へ展開するための活動を実施中！ 21

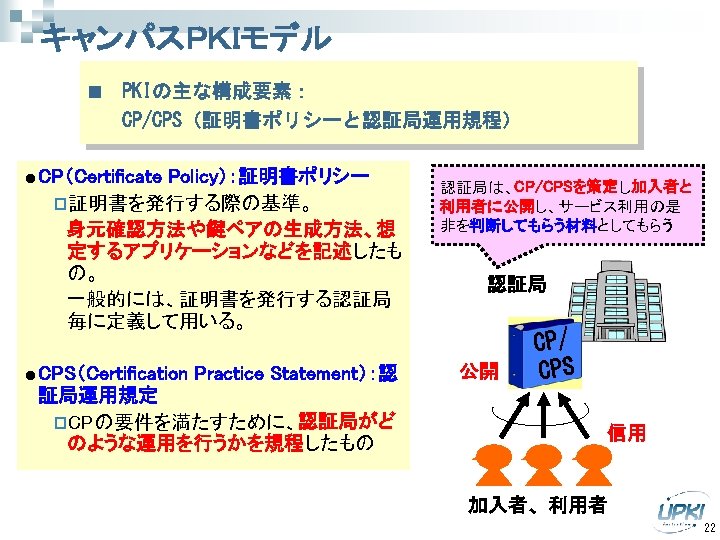

キャンパスＰＫＩモデル n PKIの主な構成要素： CP/CPS（証明書ポリシーと認証局運用規程） l CP（Certificate Policy）：証明書ポリシー p証明書を発行する際の基準。 身元確認方法や鍵ペアの生成方法、想 定するアプリケーションなどを記述したも の。 一般的には、証明書を発行する認証局 毎に定義して用いる。 l CPS（Certification Practice Statement）：認 証局運用規定 p. CPの要件を満たすために、認証局がど のような運用を行うかを規程したもの 認証局は、CP/CPSを策定し加入者と 利用者に公開し、サービス利用の是 非を判断してもらう材料としてもらう 認証局 公開 CP/ CPS 信用 加入者、利用者 22

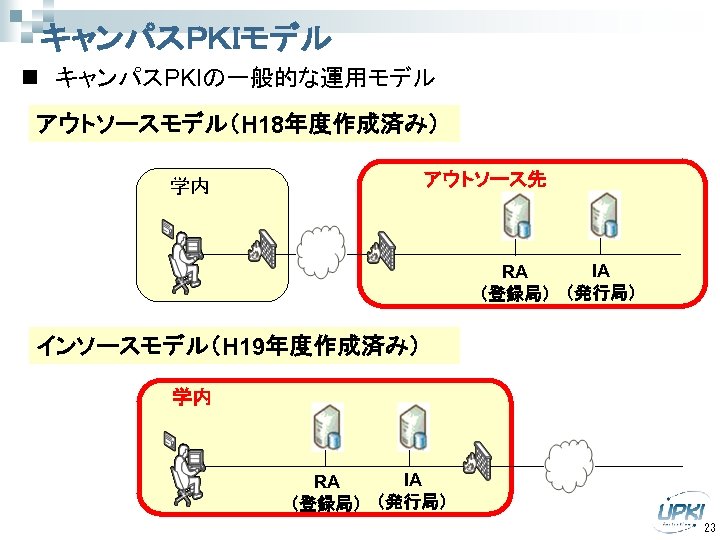

キャンパスＰＫＩモデル n キャンパスPKIの一般的な運用モデル アウトソースモデル（H 18年度作成済み） アウトソース先 学内 IA RA （登録局） （発行局） インソースモデル（H 19年度作成済み） 学内 IA RA （登録局） （発行局） 23

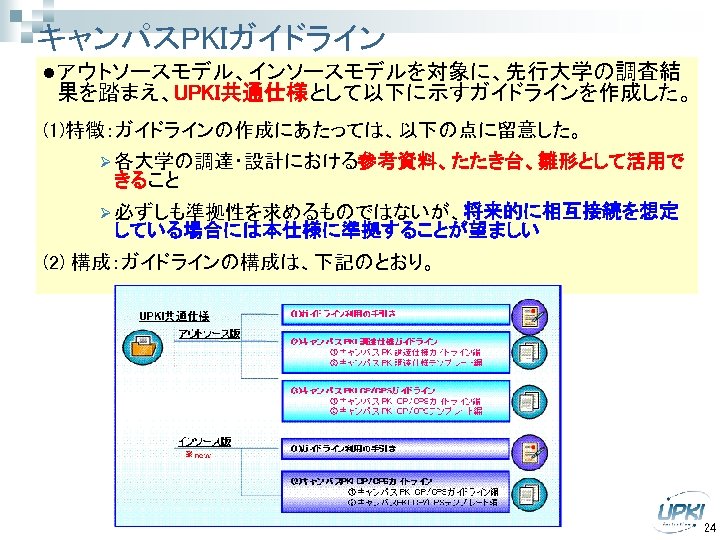

キャンパスPKIガイドライン l アウトソースモデル、インソースモデルを対象に、先行大学の調査結 果を踏まえ、UPKI共通仕様として以下に示すガイドラインを作成した。 (1)特徴：ガイドラインの作成にあたっては、以下の点に留意した。 Ø 各大学の調達・設計における参考資料、たたき台、雛形として活用で きること Ø 必ずしも準拠性を求めるものではないが、将来的に相互接続を想定 している場合には本仕様に準拠することが望ましい (2) 構成：ガイドラインの構成は、下記のとおり。 24

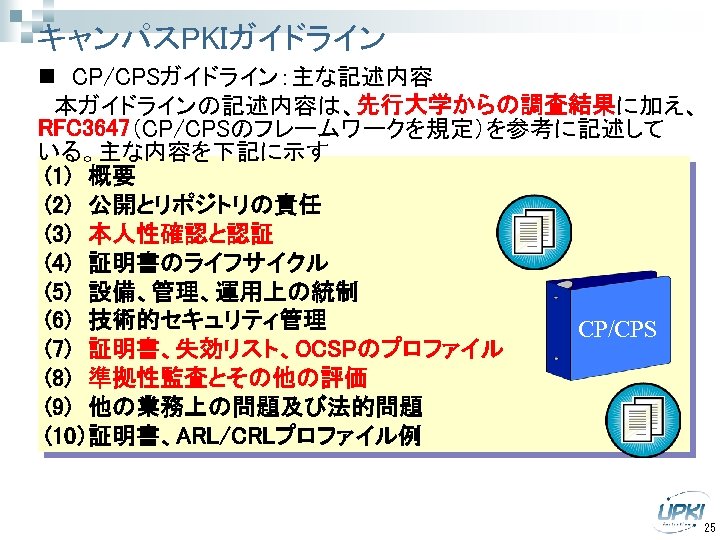

キャンパスPKIガイドライン n CP/CPSガイドライン：主な記述内容 本ガイドラインの記述内容は、先行大学からの調査結果に加え、 RFC 3647（CP/CPSのフレームワークを規定）を参考に記述して いる。主な内容を下記に示す (1) 概要 (2) 公開とリポジトリの責任 (3) 本人性確認と認証 (4) 証明書のライフサイクル (5) 設備、管理、運用上の統制 (6) 技術的セキュリティ管理 CP/CPS (7) 証明書、失効リスト、OCSPのプロファイル (8) 準拠性監査とその他の評価 (9) 他の業務上の問題及び法的問題 (10）証明書、ARL/CRLプロファイル例 25

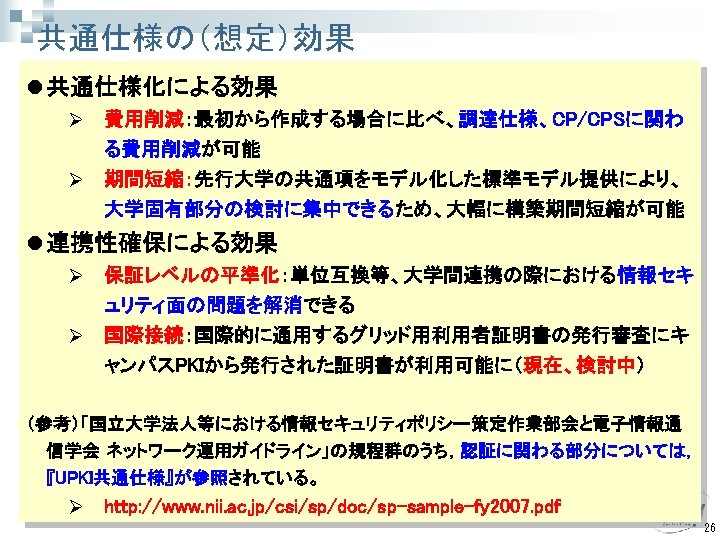

共通仕様の（想定）効果 l 共通仕様化による効果 Ø 費用削減：最初から作成する場合に比べ、調達仕様、CP/CPSに関わ る費用削減が可能 Ø 期間短縮：先行大学の共通項をモデル化した標準モデル提供により、 大学固有部分の検討に集中できるため、大幅に構築期間短縮が可能 l 連携性確保による効果 Ø 保証レベルの平準化：単位互換等、大学間連携の際における情報セキ ュリティ面の問題を解消できる Ø 国際接続：国際的に通用するグリッド用利用者証明書の発行審査にキ ャンパスPKIから発行された証明書が利用可能に（現在、検討中） （参考）「国立大学法人等における情報セキュリティポリシー策定作業部会と電子情報通 信学会 ネットワーク運用ガイドライン」の規程群のうち，認証に関わる部分については， 『UPKI共通仕様』が参照されている。 Ø http: //www. nii. ac. jp/csi/sp/doc/sp-sample-fy 2007. pdf 26
３．サーバ証明書発行 27
大学等におけるサーバ証明書の実態 SINET加入機関全体で推定すると 2, 300～ 3, 500台分のサーバ証明書が不足 H 18年度 「大学等における電子証明書の利用状況に関する実態調査」より 対象: SINET加入機関 818件、うち有効回答 218件 28

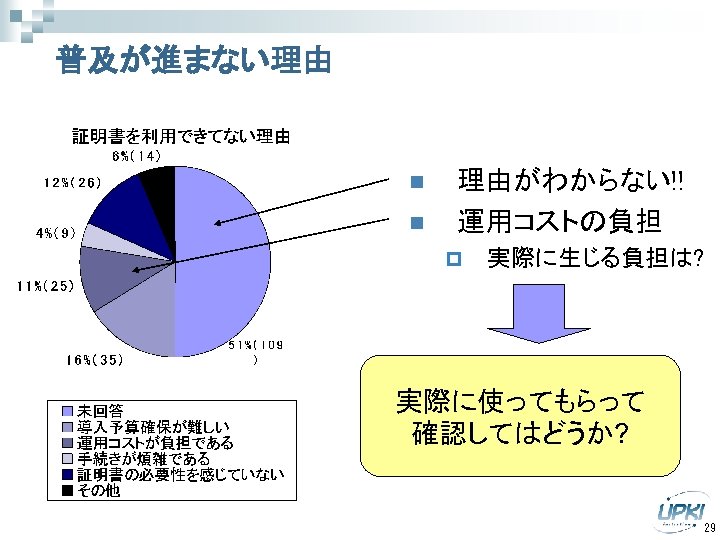

普及が進まない理由 n n 理由がわからない!! 運用コストの負担 p 実際に生じる負担は? 実際に使ってもらって 確認してはどうか? 29

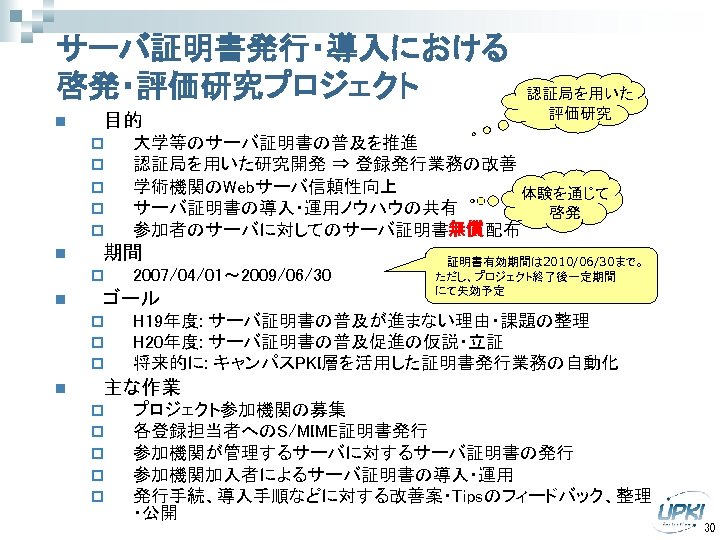

サーバ証明書発行・導入における 啓発・評価研究プロジェクト n 目的 p p p n n 2007/04/01～ 2009/06/30 ゴール p p p n 大学等のサーバ証明書の普及を推進 認証局を用いた研究開発 ⇒ 登録発行業務の改善 学術機関のWebサーバ信頼性向上 体験を通じて サーバ証明書の導入・運用ノウハウの共有 啓発 参加者のサーバに対してのサーバ証明書無償配布 期間 p 認証局を用いた 評価研究 証明書有効期間は 2010/06/30まで。 ただし、プロジェクト終了後一定期間 にて失効予定 H 19年度: サーバ証明書の普及が進まない理由・課題の整理 H 20年度: サーバ証明書の普及促進の仮説・立証 将来的に: キャンパスPKI層を活用した証明書発行業務の自動化 主な作業 p p p プロジェクト参加機関の募集 各登録担当者へのS/MIME証明書発行 参加機関が管理するサーバに対するサーバ証明書の発行 参加機関加入者によるサーバ証明書の導入・運用 発行手続、導入手順などに対する改善案・Tipsのフィードバック、整理 ・公開 30

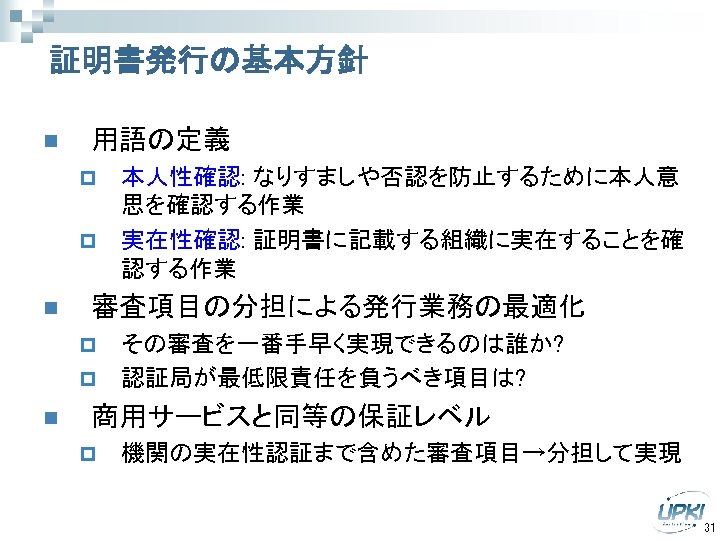

証明書発行の基本方針 n 用語の定義 p p n 審査項目の分担による発行業務の最適化 p p n 本人性確認: なりすましや否認を防止するために本人意 思を確認する作業 実在性確認: 証明書に記載する組織に実在することを確 認する作業 その審査を一番手早く実現できるのは誰か? 認証局が最低限責任を負うべき項目は? 商用サービスと同等の保証レベル p 機関の実在性認証まで含めた審査項目→分担して実現 31

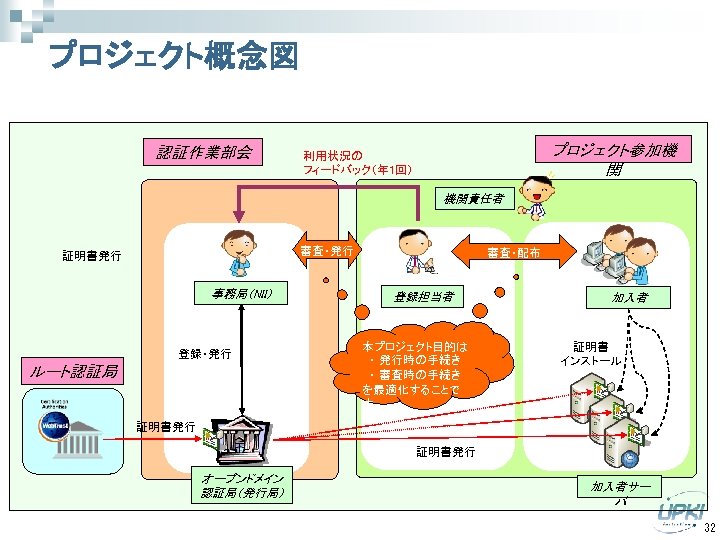

プロジェクト概念図 認証作業部会 プロジェクト参加機 関 利用状況の フィードバック（年 1回） 機関責任者 審査・発行 証明書発行 事務局（NII） 登録・発行 ルート認証局 審査・配布 登録担当者 本プロジェクト目的は 発行時 ・ 発行時の手続き ・ 審査時の手続き を最適化することで す 加入者 証明書 インストール 証明書発行 オープンドメイン 認証局（発行局） 加入者サー バ 32

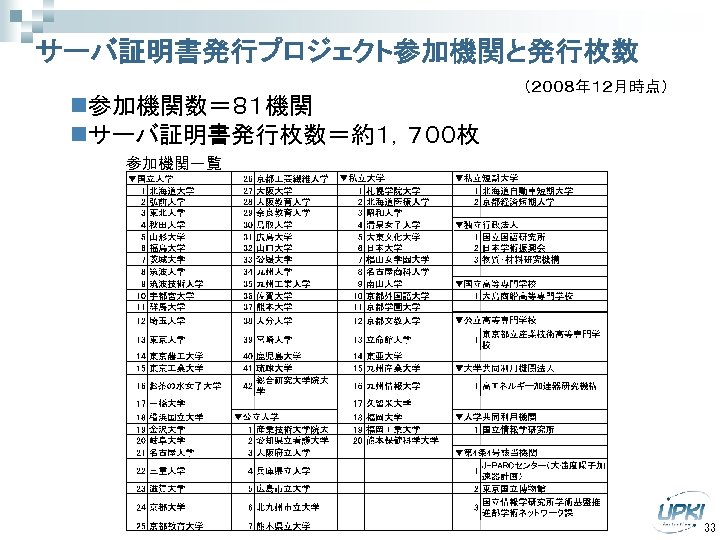

サーバ証明書発行プロジェクト参加機関と発行枚数 n参加機関数＝８１機関 nサーバ証明書発行枚数＝約１，７００枚 （２００８年１２月時点） 参加機関一覧 33
４．大学間無線ローミング 34
35

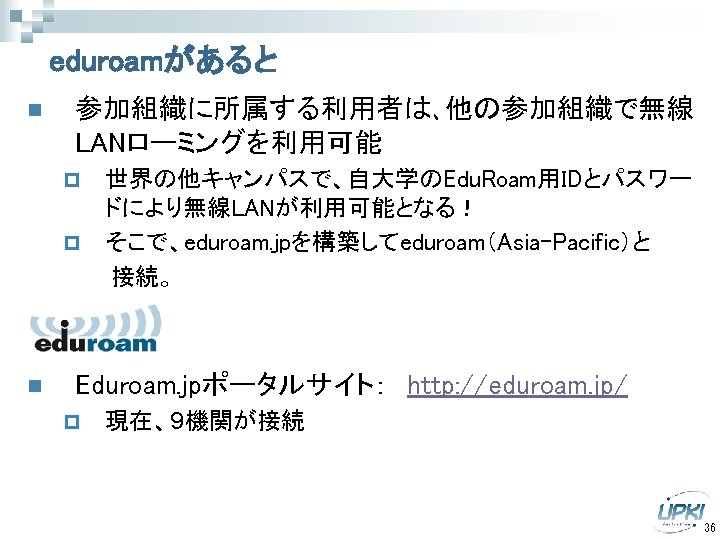

eduroamがあると n 参加組織に所属する利用者は､他の参加組織で無線 LANローミングを利用可能 世界の他キャンパスで、自大学のEdu. Roam用IDとパスワー ドにより無線LANが利用可能となる！ p そこで、eduroam. jpを構築してeduroam（Asia-Pacific）と 接続。 p n Eduroam. jpポータルサイト： http: //eduroam. jp/ p 現在、９機関が接続 36

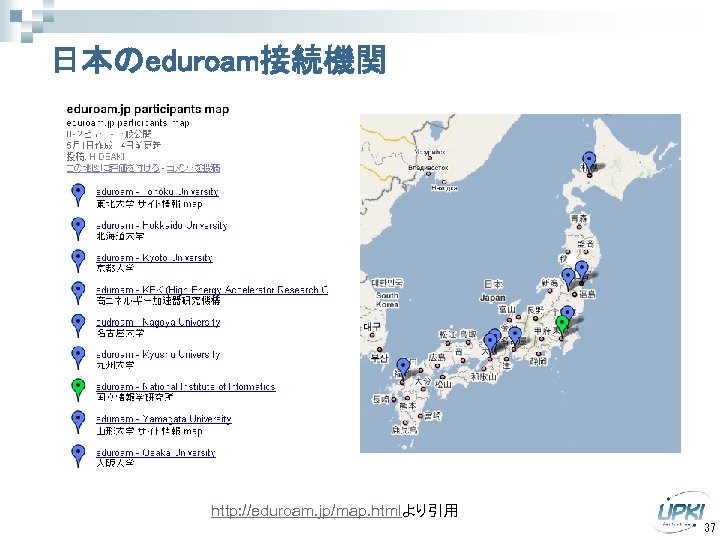

日本のeduroam接続機関 http: //eduroam. jp/map. htmlより引用 37
Edu. Roamに参加している国 http: //www. eduroam. org/ より引用 38
Edu. Roamの仕組み(1/2) n IEEE 802. 1 x を利用 p 無線アクセスポイント(AP)やLANスイッチで ユーザを認証するための仕組み p 「SSLサーバ証明書」でネットワーク(AP)を認証 p ｢ID+パスワード｣や｢SSLクライアント証明書｣で 端末を認証 p 認証サーバとしてRADIUSを利用 ｢ID+パスワード｣などを送信 Internet SSLサーバ証明書 ID 1, パスワード1 ID 2, パスワード2 : 認証サーバ RADIUS 端末 802. 1 x対応AP 正規の利用者かどうか確認 39

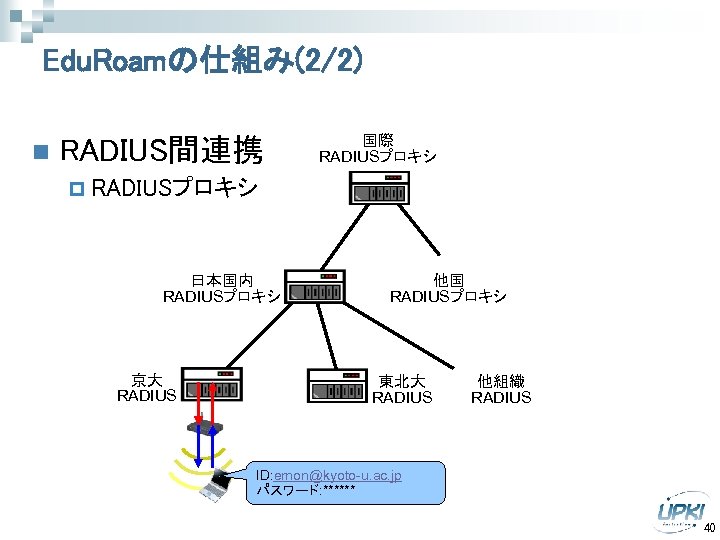

Edu. Roamの仕組み(2/2) n RADIUS間連携 国際 RADIUSプロキシ p RADIUSプロキシ 日本国内 RADIUSプロキシ 京大 RADIUS 他国 RADIUSプロキシ 東北大 RADIUS 他組織 RADIUS ID: emon@kyoto-u. ac. jp パスワード: ****** 40
５．キャンパス認証局スタートパック 43

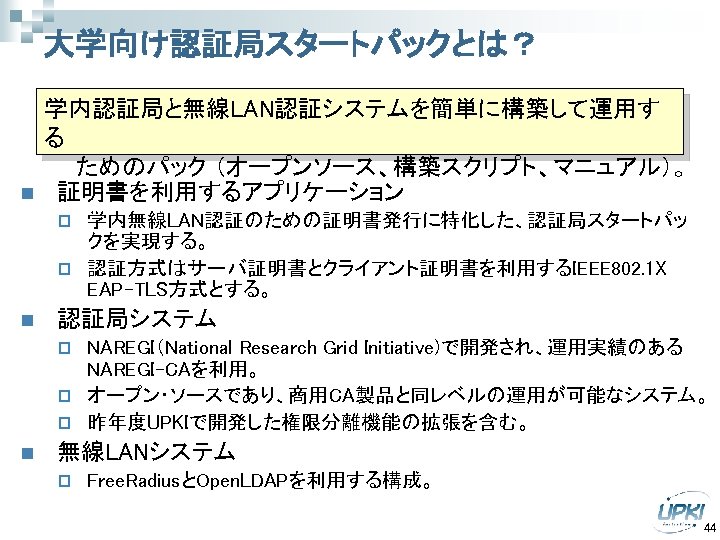

大学向け認証局スタートパックとは？ n 学内認証局と無線LAN認証システムを簡単に構築して運用す る ためのパック （オープンソース、構築スクリプト、マニュアル）。 証明書を利用するアプリケーション 学内無線LAN認証のための証明書発行に特化した、認証局スタートパッ クを実現する。 p 認証方式はサーバ証明書とクライアント証明書を利用するIEEE 802. 1 X EAP-TLS方式とする。 p n 認証局システム NAREGI（National Research Grid Initiative)で開発され、運用実績のある NAREGI-CAを利用。 p オープン・ソースであり、商用CA製品と同レベルの運用が可能なシステム。 p 昨年度UPKIで開発した権限分離機能の拡張を含む。 p n 無線LANシステム p Free. RadiusとOpen. LDAPを利用する構成。 44

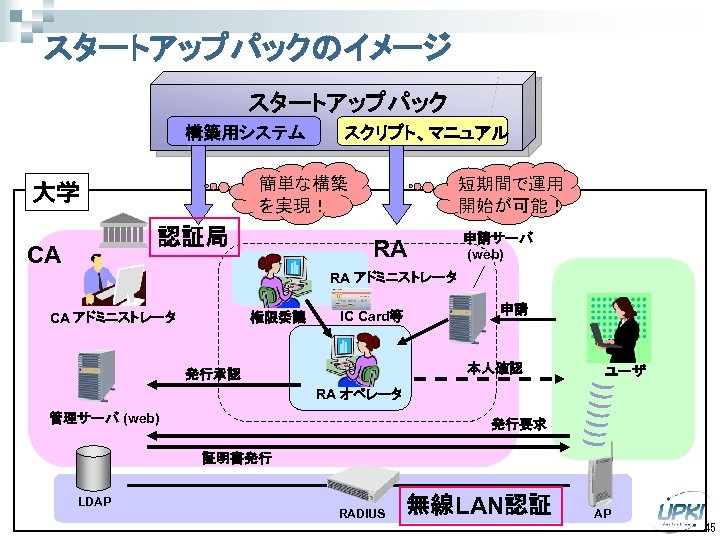

スタートアップパックのイメージ スタートアップパック 構築用システム 簡単な構築 を実現！ 大学 認証局 CA スクリプト、マニュアル 短期間で運用 開始が可能！ RA 申請サーバ (web) RA アドミニストレータ CA アドミニストレータ 権限委譲 IC Card等 申請 本人確認 発行承認 ユーザ RA オペレータ 管理サーバ (web) 発行要求 証明書発行 LDAP RADIUS 無線LAN認証 AP 45

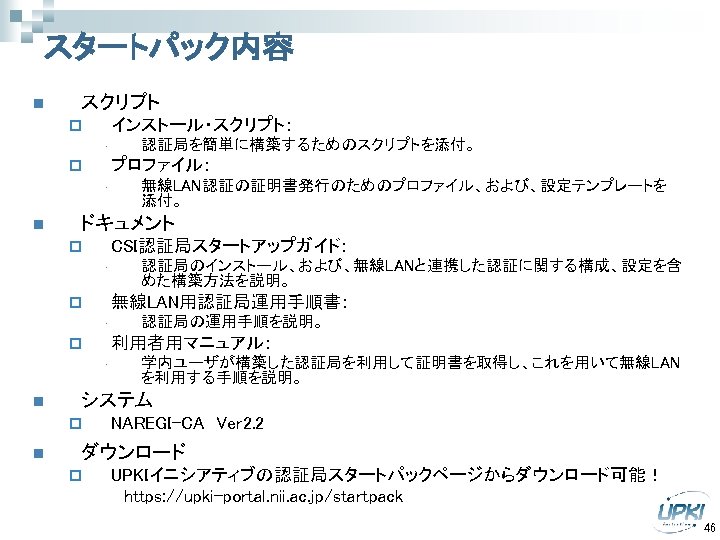

スタートパック内容 n スクリプト インストール・スクリプト： p • プロファイル： p • n CSI認証局スタートアップガイド： • 認証局のインストール、および、無線LANと連携した認証に関する構成、設定を含 めた構築方法を説明。 無線LAN用認証局運用手順書： p • 認証局の運用手順を説明。 利用者用マニュアル： p • 学内ユーザが構築した認証局を利用して証明書を取得し、これを用いて無線LAN を利用する手順を説明。 システム p n 無線LAN認証の証明書発行のためのプロファイル、および、設定テンプレートを 添付。 ドキュメント p n 認証局を簡単に構築するためのスクリプトを添付。 NAREGI-CA Ver 2. 2 ダウンロード p UPKIイニシアティブの認証局スタートパックページからダウンロード可能！ https: //upki-portal. nii. ac. jp/startpack 46
６．UPKI認証連携基盤 （UPKI-Fed) 47

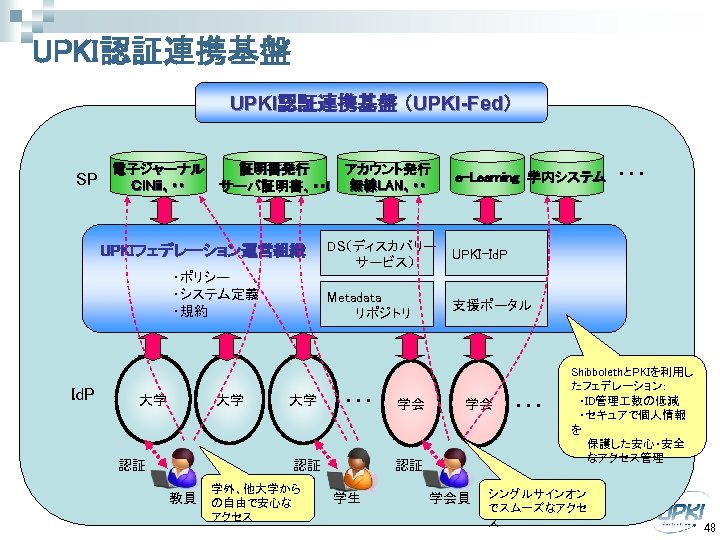

UPKI認証連携基盤 （UPKI-Fed） SP 電子ジャーナル ＣｉＮii、・・ 証明書発行 サーバ証明書、・・I ・ポリシー ・システム定義 ・規約 大学 大学 大学 認証 DS（ディスカバリー サービス） 学外、他大学から 教員 の自由で安心な ・・・ UPKI-Id. P 支援ポータル ・・・ 認証 アクセス ・・・ e-Learning 学内システム Metadata リポジトリ UPKIフェデレーション運営組織 Id. P アカウント発行 無線LAN、・・ 学会 学会 認証 学生 学会員 ・・・ ShibbolethとPKIを利用し たフェデレーション： ・ID管理 数の低減 ・セキュアで個人情報 を 保護した安心・安全 なアクセス管理 シングルサインオン でスムーズなアクセ ス 48

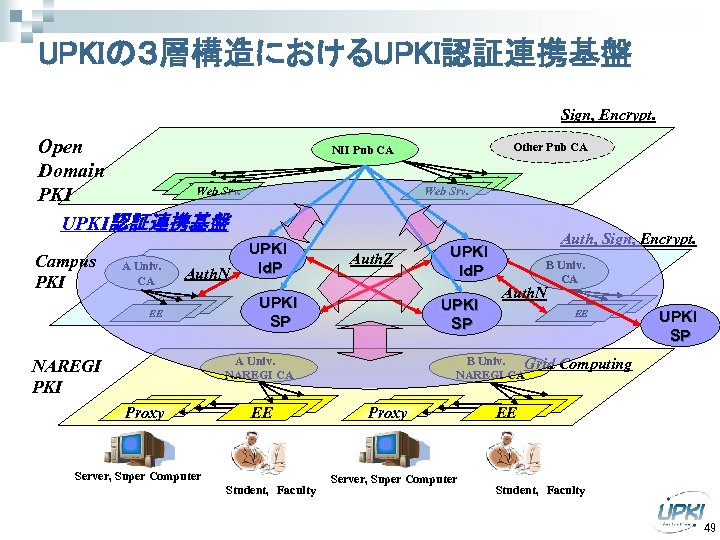

UPKIの３層構造におけるUPKI認証連携基盤 Sign, Encrypt. Open Domain Webｻｰﾊﾞ Web Srv. PKI UPKI認証連携基盤 Campus PKI A Univ. CA Auth. N 学内用 EE Other Pub CA NII Pub CA Webｻｰﾊﾞ Web Srv. UPKI Id. P Auth. Z UPKI SP A Univ. NAREGI CA NAREGI PKI Proxy EEEE EE Server, Super Computer Student, Faculty Auth, Sign, Encrypt. UPKI Id. P B Univ. CA Auth. N B Univ. Grid NAREGI CA Proxy Server, Super Computer 学内用 EE EEEE UPKI SP Computing EE Student, Faculty 49

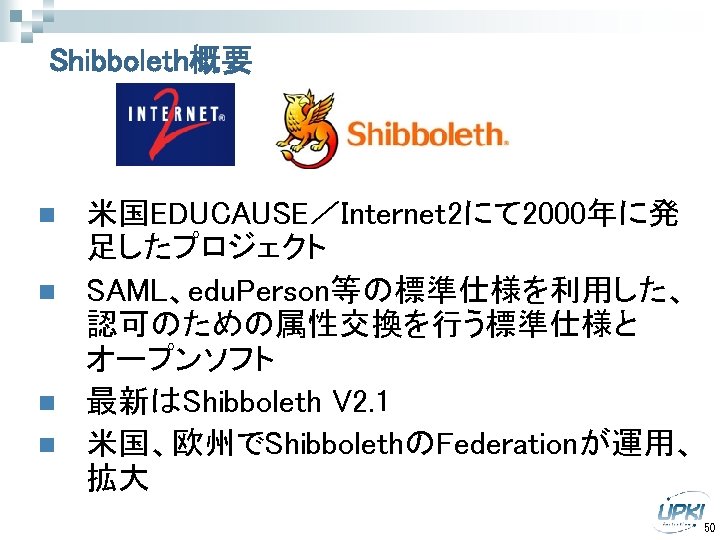

Shibboleth概要 n n 米国EDUCAUSE／Internet 2にて 2000年に発 足したプロジェクト SAML、edu. Person等の標準仕様を利用した、 認可のための属性交換を行う標準仕様と オープンソフト 最新はShibboleth V 2. 1 米国、欧州でShibbolethのFederationが運用、 拡大 50

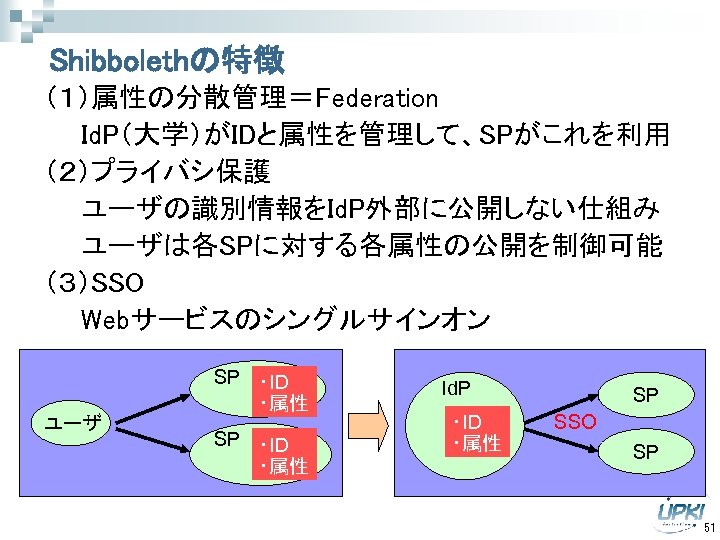

Shibbolethの特徴 （１）属性の分散管理＝Federation Id. P（大学）がIDと属性を管理して、SPがこれを利用 （２）プライバシ保護 ユーザの識別情報をId. P外部に公開しない仕組み ユーザは各SPに対する各属性の公開を制御可能 （３）SSO Webサービスのシングルサインオン ユーザ SP ・ID ・属性 Id. P ・ID ・属性 SP SSO SP 51

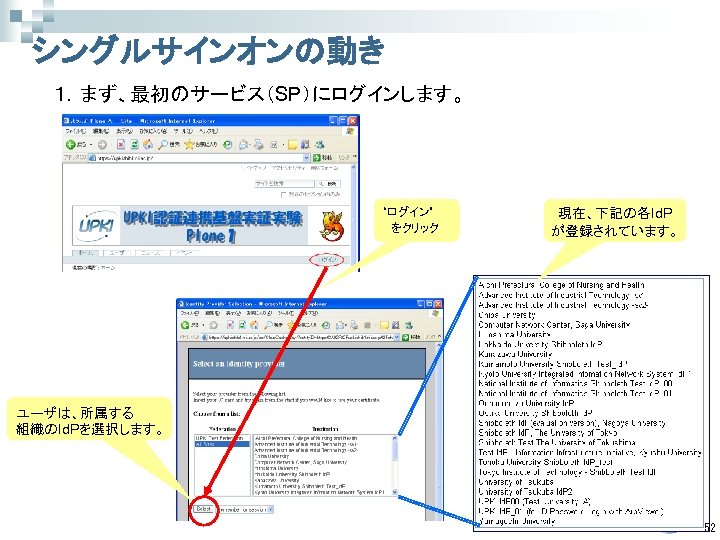

シングルサインオンの動き １．まず、最初のサービス（SP）にログインします。 “ログイン” をクリック 現在、下記の各Id. P が登録されています。 ユーザは、所属する 組織のId. Pを選択します。 52

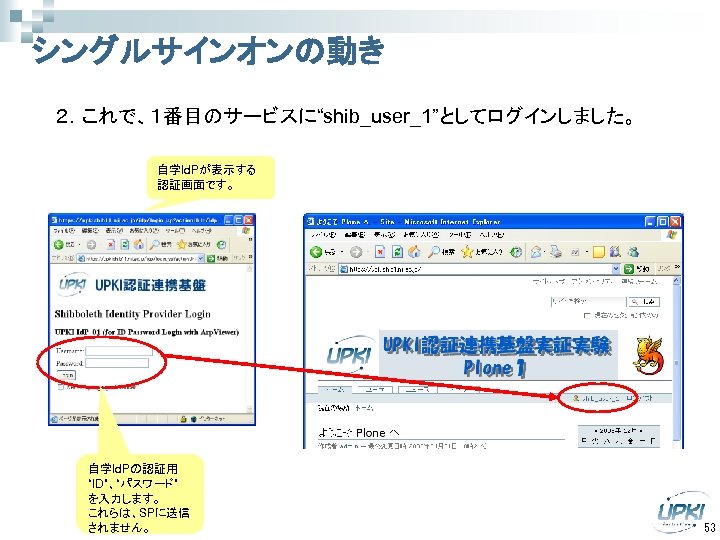

シングルサインオンの動き ２．これで、１番目のサービスに“shib_user_1”としてログインしました。 自学Id. Pが表示する 認証画面です。 自学Id. Pの認証用 “ID”、“パスワード” を入力します。 これらは、SPに送信 されません。 53

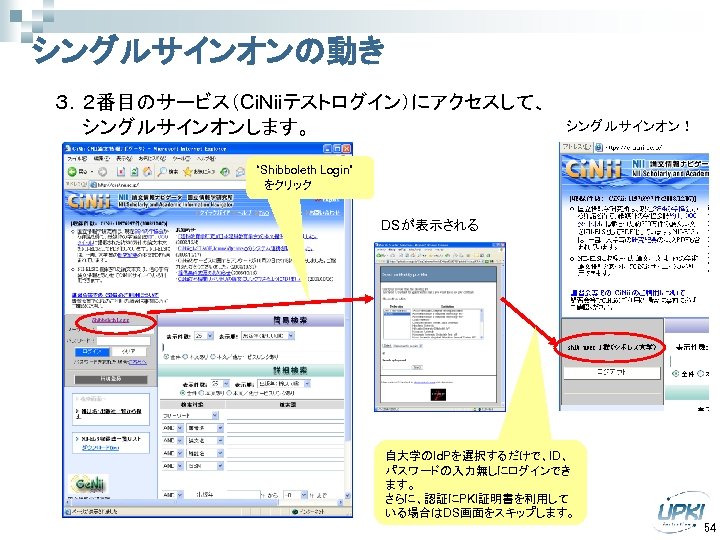

シングルサインオンの動き ３．２番目のサービス（Ci. Niiテストログイン）にアクセスして、 シングルサインオンします。 シングルサインオン！ “Shibboleth Login” をクリック DSが表示される 自大学のId. Pを選択するだけで、ID、 パスワードの入力無しにログインでき ます。 さらに、認証にPKI証明書を利用して いる場合はDS画面をスキップします。 54

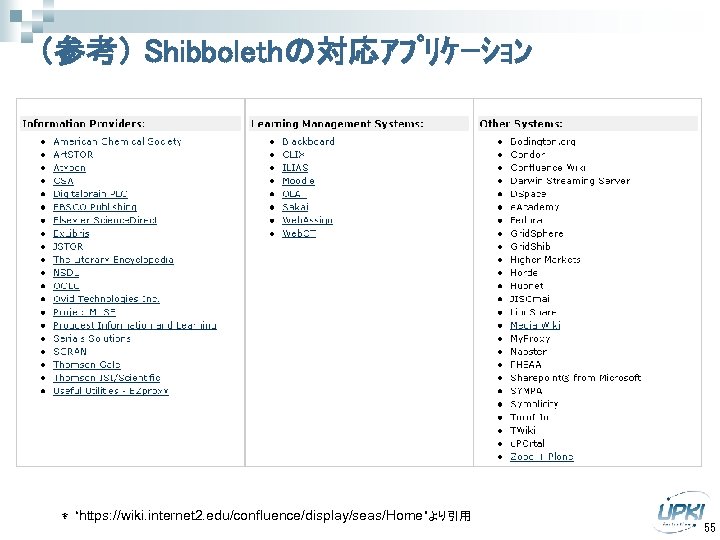

（参考） Shibbolethの対応ｱﾌﾟﾘｹｰｼｮﾝ ＊ “https: //wiki. internet 2. edu/confluence/display/seas/Home”より引用 55

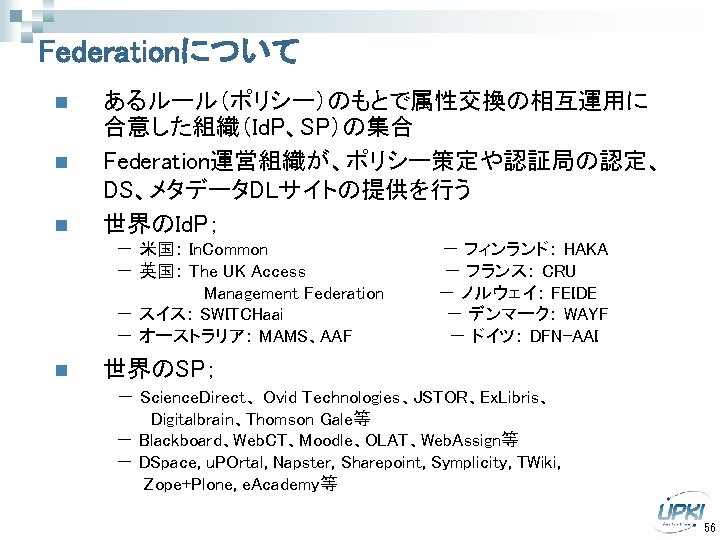

Federationについて n n あるルール（ポリシー）のもとで属性交換の相互運用に 合意した組織（Id. P、SP）の集合 Federation運営組織が、ポリシー策定や認証局の認定、 DS、メタデータDLサイトの提供を行う 世界のId. P； n － 米国： In. Common － フィンランド： HAKA － 英国： The UK Access － フランス： CRU Management Federation － ノルウェイ： FEIDE － スイス： SWITCHaai － デンマーク： WAYF － オーストラリア： MAMS、AAF － ドイツ： DFN-AAI n 世界のSP； － Science. Direct、 Ovid Technologies、JSTOR、Ex. Libris、 Digitalbrain、Thomson Gale等 － Blackboard、Web. CT、Moodle、OLAT、Web. Assign等 － DSpace, u. POrtal, Napster, Sharepoint, Symplicity, TWiki, Zope+Plone, e. Academy等 56

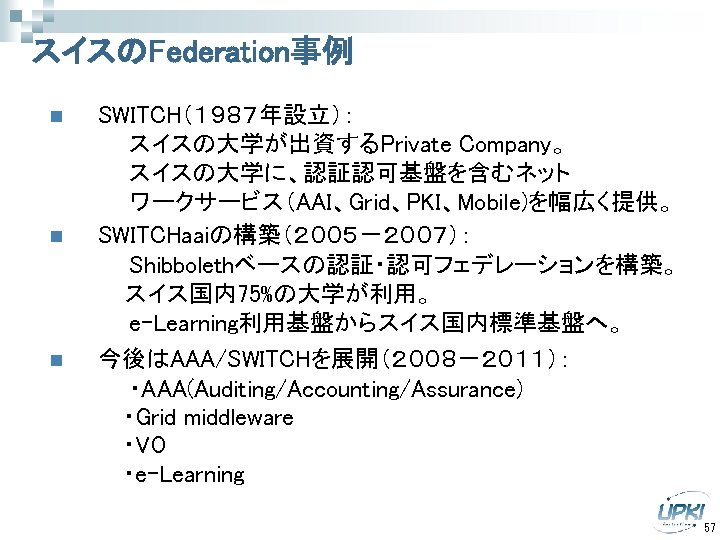

スイスのFederation事例 SWITCH（１９８７年設立）： スイスの大学が出資するPrivate Company。 スイスの大学に、認証認可基盤を含むネット ワークサービス（AAI、Grid、PKI、Mobile)を幅広く提供。 n SWITCHaaiの構築（２００５－２００７）： Shibbolethベースの認証・認可フェデレーションを構築。 スイス国内75%の大学が利用。 e-Learning利用基盤からスイス国内標準基盤へ。 n 今後はAAA/SWITCHを展開（２００８－２０１１）： ・AAA(Auditing/Accounting/Assurance) ・Grid middleware ・VO ・e-Learning n 57

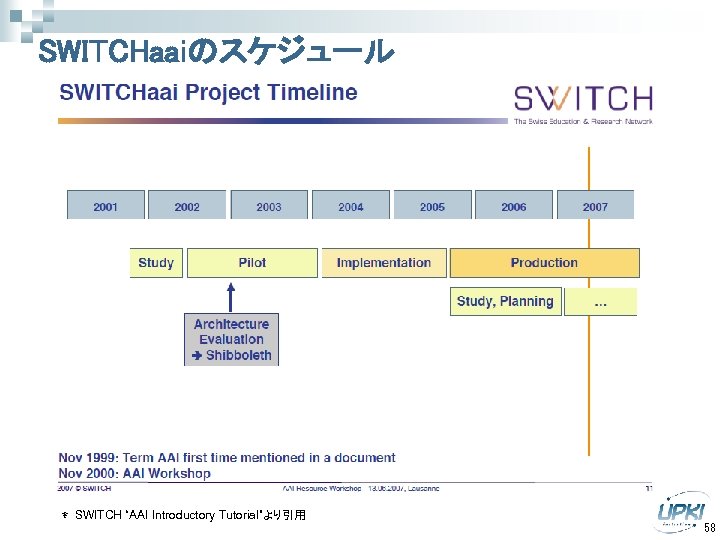

SWITCHaaiのスケジュール ＊ SWITCH “AAI Introductory Tutorial”より引用 58
SWITCHaaiの導入状況 ＊ SWITCH “AAI Introductory Tutorial”より引用 59

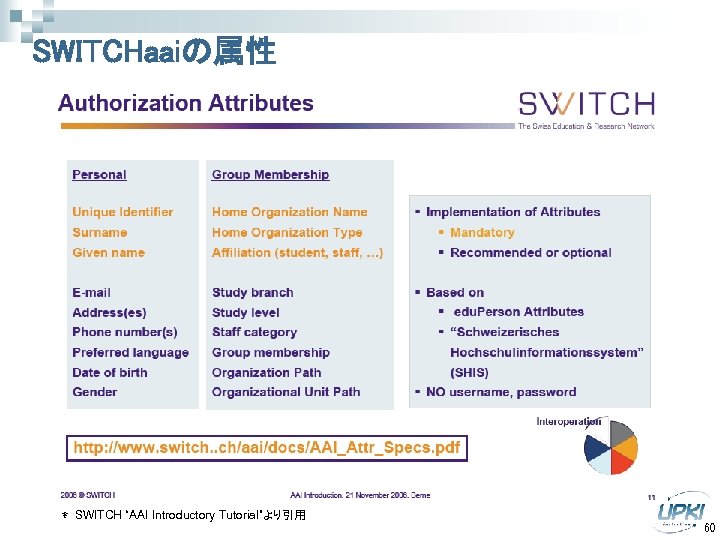

SWITCHaaiの属性 ＊ SWITCH “AAI Introductory Tutorial”より引用 60

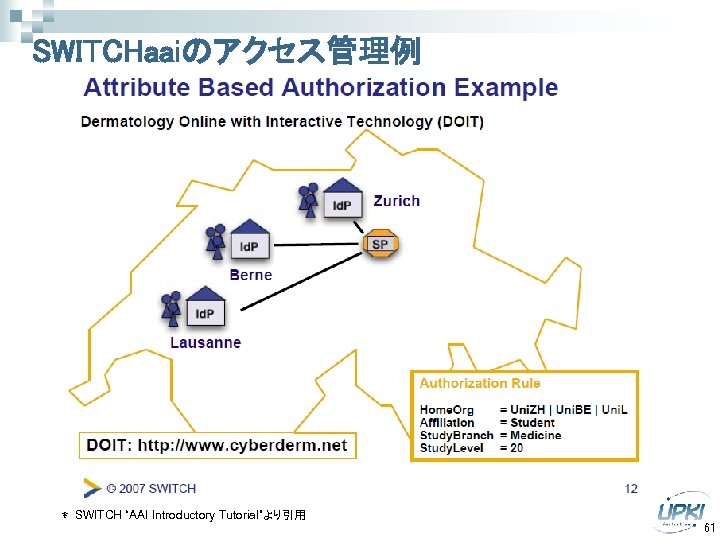

SWITCHaaiのアクセス管理例 ＊ SWITCH “AAI Introductory Tutorial”より引用 61

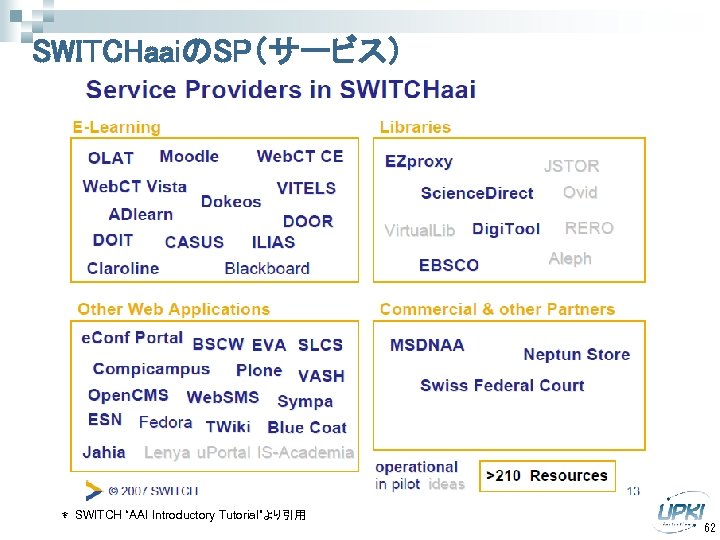

SWITCHaaiのSP（サービス） ＊ SWITCH “AAI Introductory Tutorial”より引用 62

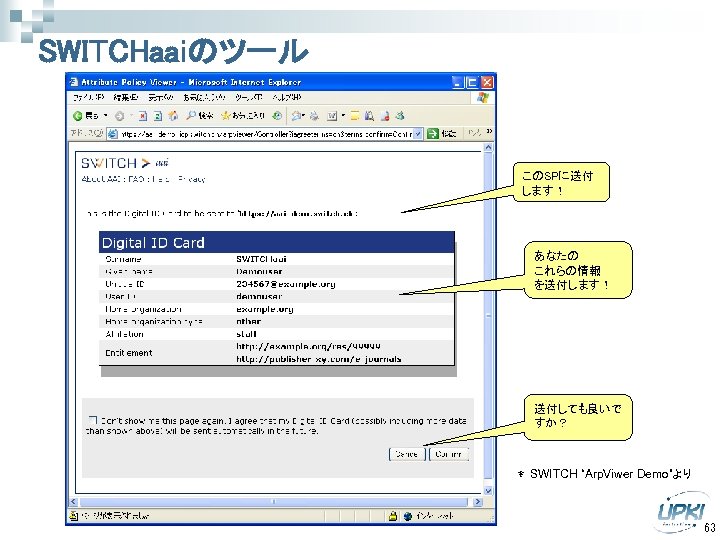

SWITCHaaiのツール このSPに送付 します！ あなたの これらの情報 を送付します！ 送付しても良いで すか？ ＊ SWITCH “Arp. Viwer Demo”より 63

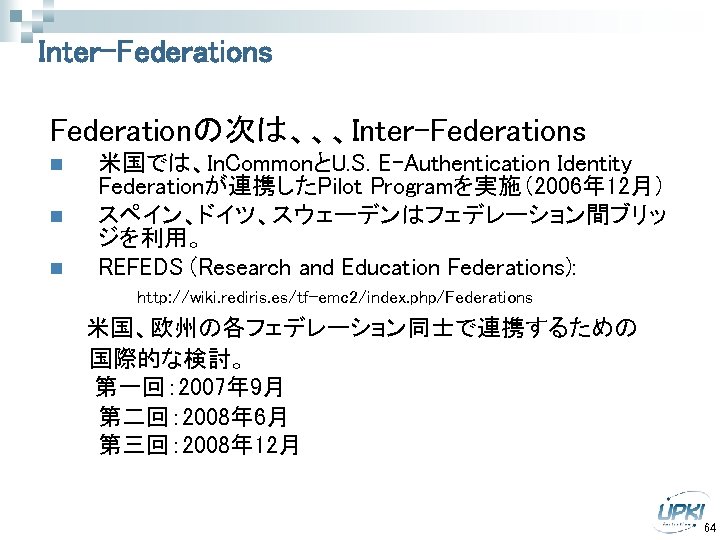

Inter-Federations Federationの次は、、、Inter-Federations n n n 米国では、In. CommonとU. S. E-Authentication Identity Federationが連携したPilot Programを実施（2006年 12月） スペイン、ドイツ、スウェーデンはフェデレーション間ブリッ ジを利用。 REFEDS (Research and Education Federations): http: //wiki. rediris. es/tf-emc 2/index. php/Federations 米国、欧州の各フェデレーション同士で連携するための 国際的な検討。 第一回： 2007年 9月 第二回： 2008年 6月 第三回： 2008年 12月 64

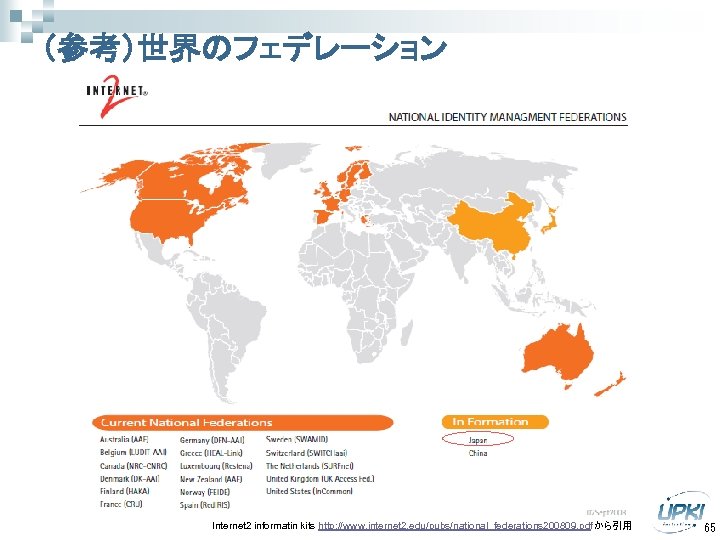

（参考）世界のフェデレーション Internet 2 informatin kits http: //www. internet 2. edu/pubs/national_federations 200809. pdf から引用 65

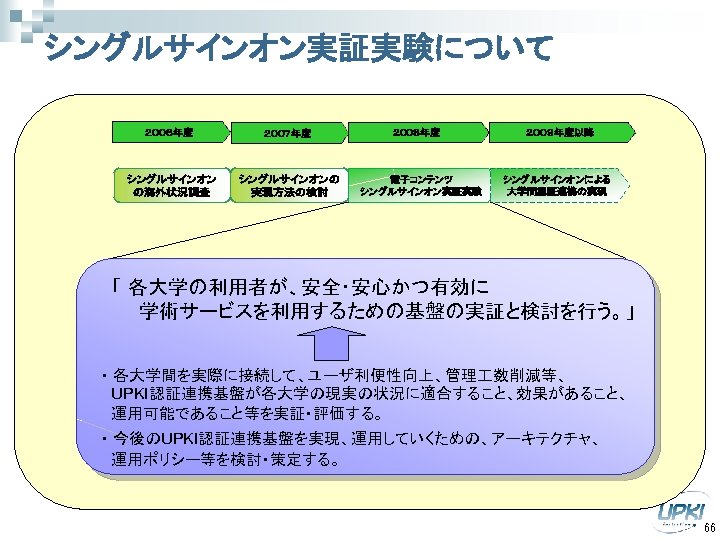

シングルサインオン実証実験について ２００６年度 ２００７年度 シングルサインオン の海外状況調査 シングルサインオンの 実現方法の検討 ２００８年度 電子コンテンツ シングルサインオン実証実験 ２００９年度以降 シングルサインオンによる 大学間認証連携の実現 「 各大学の利用者が、安全・安心かつ有効に 学術サービスを利用するための基盤の実証と検討を行う。」 ・ 各大学間を実際に接続して、ユーザ利便性向上、管理 数削減等、 UPKI認証連携基盤が各大学の現実の状況に適合すること、効果があること、 運用可能であること等を実証・評価する。 ・ 今後のUPKI認証連携基盤を実現、運用していくための、アーキテクチャ、 運用ポリシー等を検討・策定する。 66

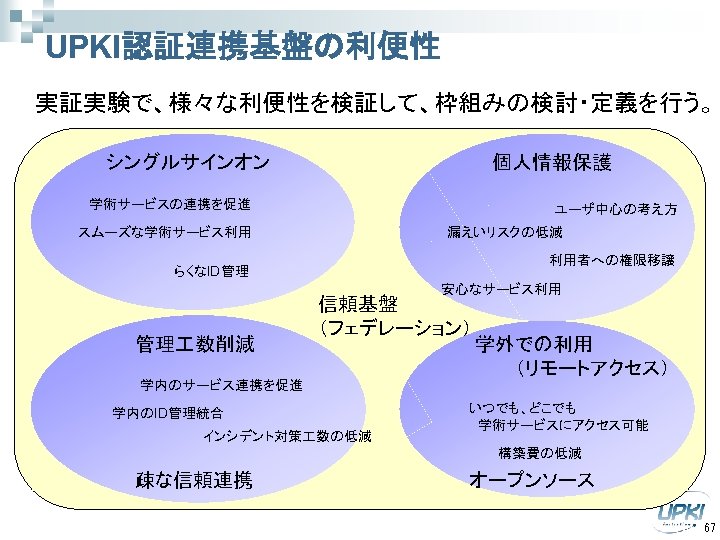

UPKI認証連携基盤の利便性 実証実験で、様々な利便性を検証して、枠組みの検討・定義を行う。 シングルサインオン 個人情報保護 学術サービスの連携を促進 ユーザ中心の考え方 スムーズな学術サービス利用 漏えいリスクの低減 利用者への権限移譲 らくなID管理 安心なサービス利用 管理 数削減 信頼基盤 （フェデレーション） 学外での利用 （リモートアクセス） 学内のサービス連携を促進 学内のID管理統合 インシデント対策 数の低減 いつでも、どこでも 学術サービスにアクセス可能 構築費の低減 疎な信頼連携 オープンソース 67

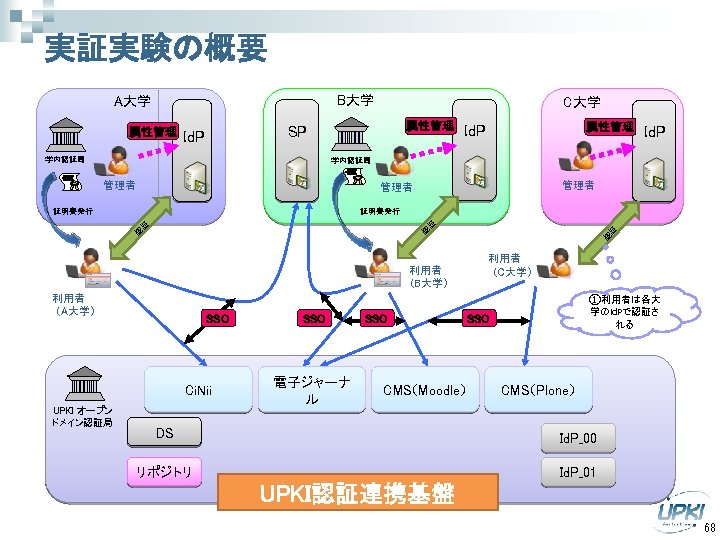

実証実験の概要 B大学 A大学 属性管理 C大学 属性管理 SP Id. P 学内認証局 属性管理 Id. P 学内認証局 管理者 管理者 証明書発行 利用者 （B大学） 利用者 （A大学） SSO Ci. Nii UPKI オープン ドメイン認証局 SSO 電子ジャーナ ル SSO CMS（Moodle） 証 認 認 認 証 証 証明書発行 利用者 （C大学） ①利用者は各大 学のId. Pで認証さ れる SSO CMS（Plone） DS Id. P_00 リポジトリ Id. P_01 UPKI認証連携基盤 68

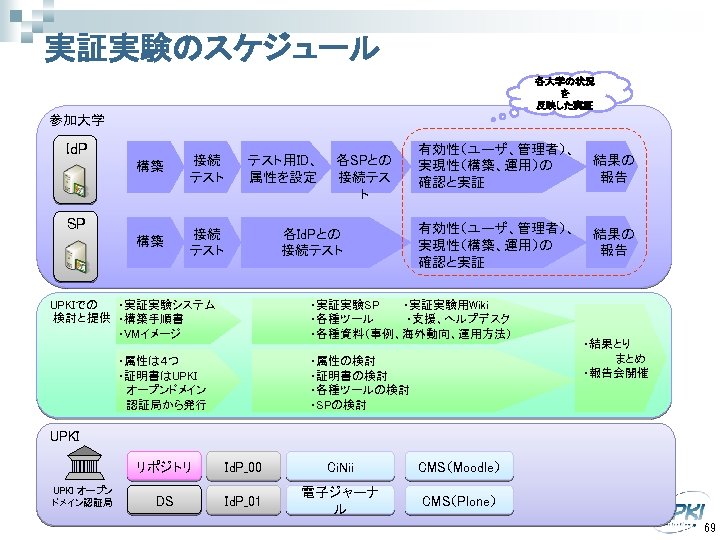

実証実験のスケジュール 各大学の状況 を 反映した実証 参加大学 Id. P 構築 接続 テスト SP テスト用ID、 属性を設定 各SPとの 接続テス ト 各Id. Pとの 接続テスト UPKIでの ・実証実験システム 検討と提供 ・構築手順書 ・VMイメージ 有効性（ユーザ、管理者）、 実現性（構築、運用）の 確認と実証 結果の 報告 ・実証実験SP ・実証実験用Wiki ・各種ツール ・支援、ヘルプデスク ・各種資料（事例、海外動向、運用方法） ・属性は４つ ・証明書はUPKI オープンドメイン 認証局から発行 ・属性の検討 ・証明書の検討 ・各種ツールの検討 ・SPの検討 ・結果とり まとめ ・報告会開催 UPKI リポジトリ UPKI オープン ドメイン認証局 Id. P_00 Ci. Nii CMS（Moodle） DS Id. P_01 電子ジャーナ ル CMS（Plone） 69

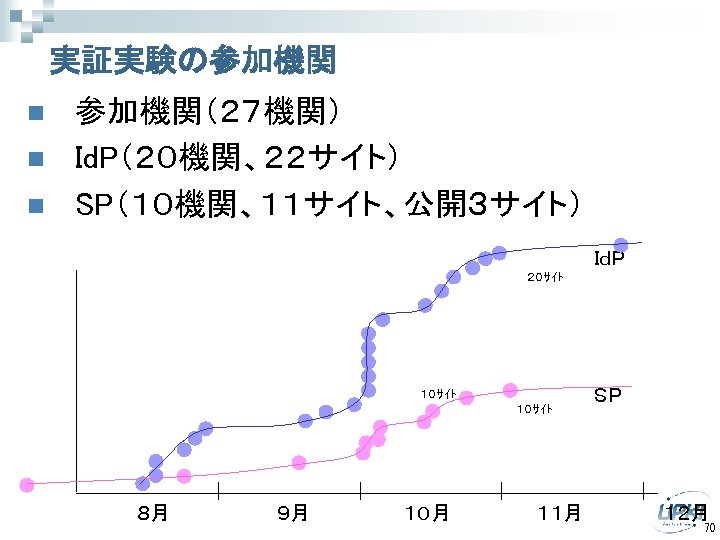

実証実験の参加機関 n n n 参加機関（２７機関） Id. P（２０機関、２２サイト） SP（１０機関、１１サイト、公開３サイト） ＩｄＰ ２０ｻｲﾄ １０ｻｲﾄ ＳＰ ８月 ９月 １０月 １１月 １２月 70

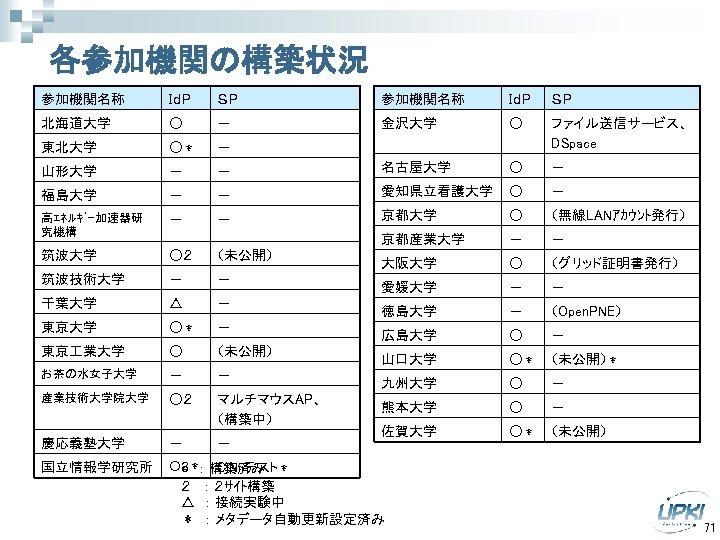

各参加機関の構築状況 参加機関名称 ＩｄＰ ＳＰ 北海道大学 ○ － 金沢大学 ○ 東北大学 ○＊ － ファイル送信サービス、 DSpace 山形大学 － － 名古屋大学 ○ － 福島大学 － － 愛知県立看護大学 ○ － 高ｴﾈﾙｷﾞｰ加速器研 究機構 － － 京都大学 ○ （無線LANｱｶｳﾝﾄ発行） 京都産業大学 － － 筑波大学 ○２ （未公開） 大阪大学 ○ （グリッド証明書発行） 筑波技術大学 － － 愛媛大学 － － 千葉大学 △ － 徳島大学 － （Open. PNE） 東京大学 ○＊ － 広島大学 ○ － 東京 業大学 ○ （未公開） 山口大学 ○＊ （未公開）＊ お茶の水女子大学 － － 九州大学 ○ － 産業技術大学院大学 ○２ マルチマウスAP、 （構築中） 熊本大学 ○ － 慶応義塾大学 － － 佐賀大学 ○＊ （未公開） 国立情報学研究所 ○２＊ 構築済み ＊ ○ ： Ci. Niiテスト ２ ： ２ｻｲﾄ構築 △ ： 接続実験中 ＊ ： メタデータ自動更新設定済み 71

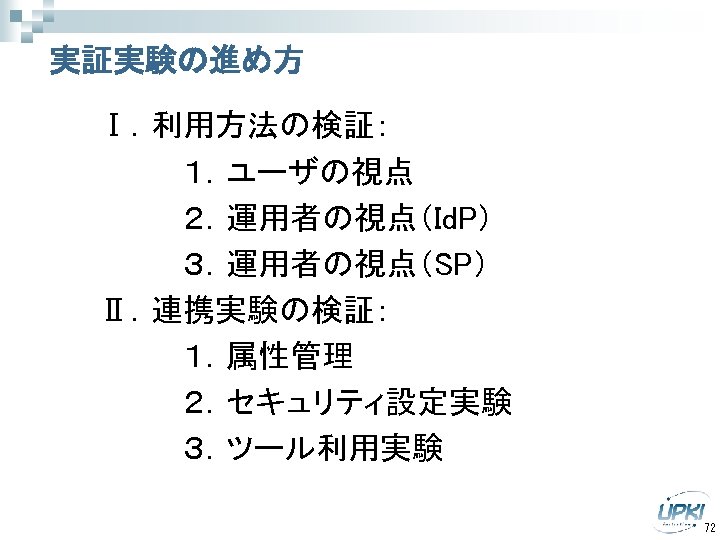

実証実験の進め方 Ⅰ．利用方法の検証： １．ユーザの視点 ２．運用者の視点（Id. P） ３．運用者の視点（SP） Ⅱ．連携実験の検証： １．属性管理 ２．セキュリティ設定実験 ３．ツール利用実験 72

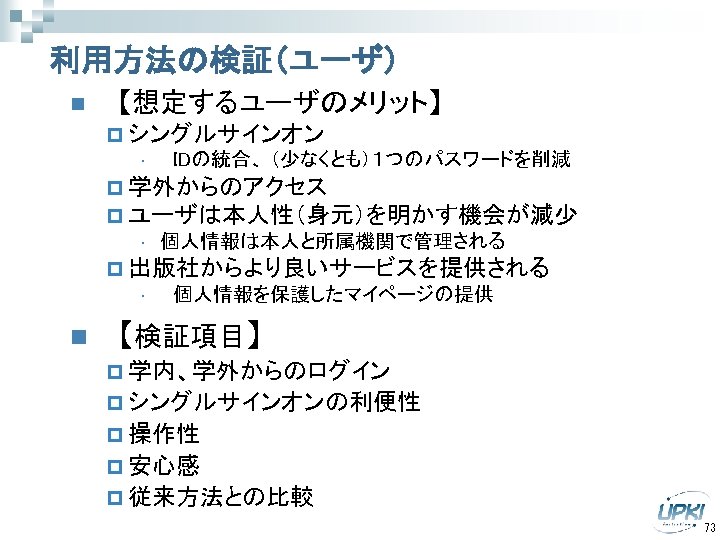

利用方法の検証（ユーザ） n 【想定するユーザのメリット】 p シングルサインオン • IDの統合、 （少なくとも）１つのパスワードを削減 p 学外からのアクセス p ユーザは本人性（身元）を明かす機会が減少 • 個人情報は本人と所属機関で管理される p 出版社からより良いサービスを提供される • 個人情報を保護したマイページの提供 n 【検証項目】 p 学内、学外からのログイン p シングルサインオンの利便性 p 操作性 p 安心感 p 従来方法との比較 73

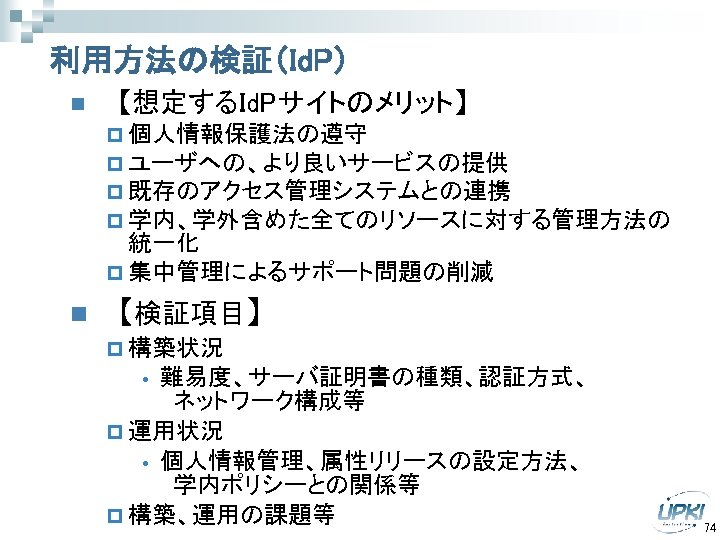

利用方法の検証（Id. P） n 【想定するId. Pサイトのメリット】 p 個人情報保護法の遵守 p ユーザへの、より良いサービスの提供 p 既存のアクセス管理システムとの連携 p 学内、学外含めた全てのリソースに対する管理方法の 統一化 p 集中管理によるサポート問題の削減 n 【検証項目】 p 構築状況 難易度、サーバ証明書の種類、認証方式、 ネットワーク構成等 p 運用状況 個人情報管理、属性リリースの設定方法、 学内ポリシーとの関係等 p 構築、運用の課題等 74

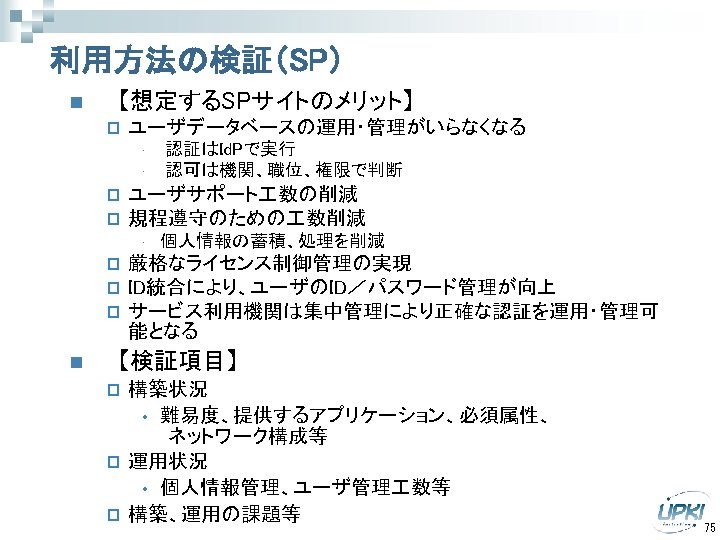

利用方法の検証（SP） n 【想定するSPサイトのメリット】 p ユーザデータベースの運用・管理がいらなくなる • • p p ユーザサポート 数の削減 規程遵守のための 数削減 • p p p n 認証はId. Pで実行 認可は機関、職位、権限で判断 個人情報の蓄積、処理を削減 厳格なライセンス制御管理の実現 ID統合により、ユーザのID／パスワード管理が向上 サービス利用機関は集中管理により正確な認証を運用・管理可 能となる 【検証項目】 構築状況 難易度、提供するアプリケーション、必須属性、 ネットワーク構成等 p 運用状況 個人情報管理、ユーザ管理 数等 p 構築、運用の課題等 p 75

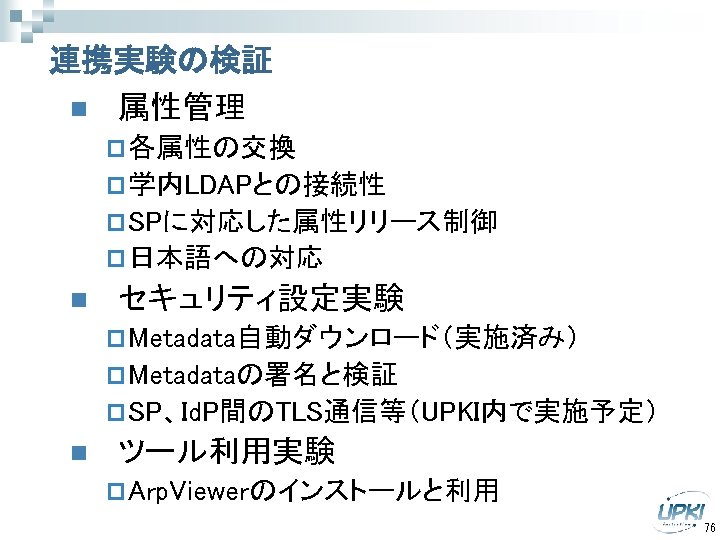

連携実験の検証 n 属性管理 p 各属性の交換 p 学内LDAPとの接続性 p SPに対応した属性リリース制御 p 日本語への対応 n セキュリティ設定実験 p Metadata自動ダウンロード（実施済み） p Metadataの署名と検証 p SP、Id. P間のTLS通信等（UPKI内で実施予定） n ツール利用実験 p Arp. Viewerのインストールと利用 76

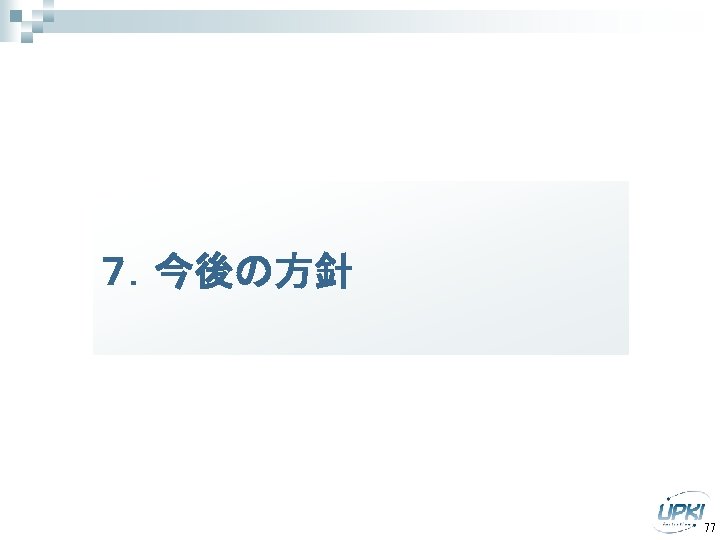

７．今後の方針 77

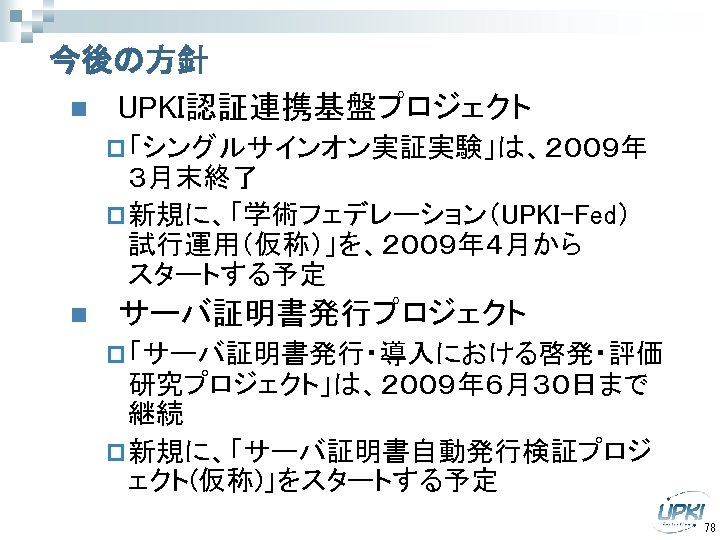

今後の方針 n UPKI認証連携基盤プロジェクト p 「シングルサインオン実証実験」は、２００９年 ３月末終了 p 新規に、「学術フェデレーション（UPKI-Fed） 試行運用（仮称）」を、２００９年４月から スタートする予定 n サーバ証明書発行プロジェクト p 「サーバ証明書発行・導入における啓発・評価 研究プロジェクト」は、２００９年６月３０日まで 継続 p 新規に、「サーバ証明書自動発行検証プロジ ェクト(仮称)」をスタートする予定 78

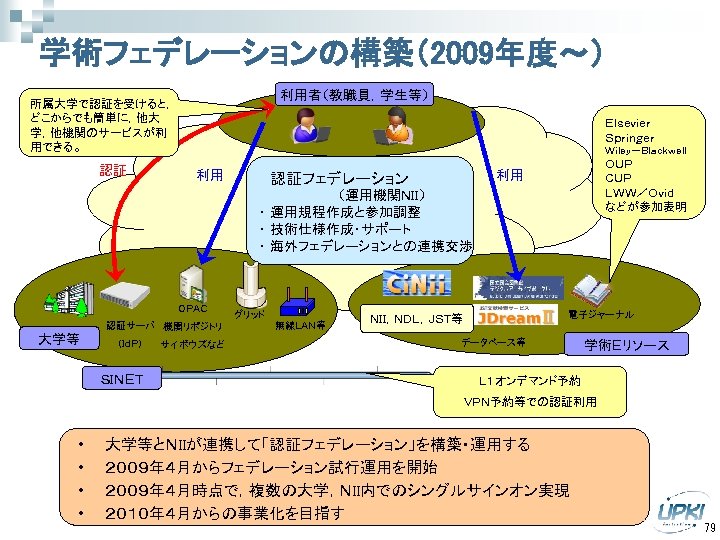

学術フェデレーションの構築（2009年度～） 利用者（教職員，学生等） 所属大学で認証を受けると， どこからでも簡単に，他大 学，他機関のサービスが利 用できる。 認証 Ｅｌｓｅｖｉｅｒ Ｓｐｒｉｎｇｅｒ Ｗｉｌｅｙ－Ｂｌａｃｋｗｅｌｌ 利用 ＯＵＰ ＣＵＰ ＬＷＷ／Ｏｖｉｄ などが参加表明 利用 認証フェデレーション （運用機関ＮＩＩ） ・ 運用規程作成と参加調整 ・ 技術仕様作成・サポート ・ 海外フェデレーションとの連携交渉 ＯＰＡＣ 認証サーバ 機関リポジトリ 大学等 （ＩｄＰ） ＳＩＮＥＴ サイボウズなど グリッド 無線ＬＡＮ等 電子ジャーナル ＮＩＩ，ＮＤＬ，ＪＳＴ等 データベース等 学術Ｅリソース Ｌ１オンデマンド予約 ＶＰＮ予約等での認証利用 • • 大学等とＮＩＩが連携して「認証フェデレーション」を構築・運用する ２００９年４月からフェデレーション試行運用を開始 ２００９年４月時点で，複数の大学，ＮＩＩ内でのシングルサインオン実現 ２０１０年４月からの事業化を目指す 79

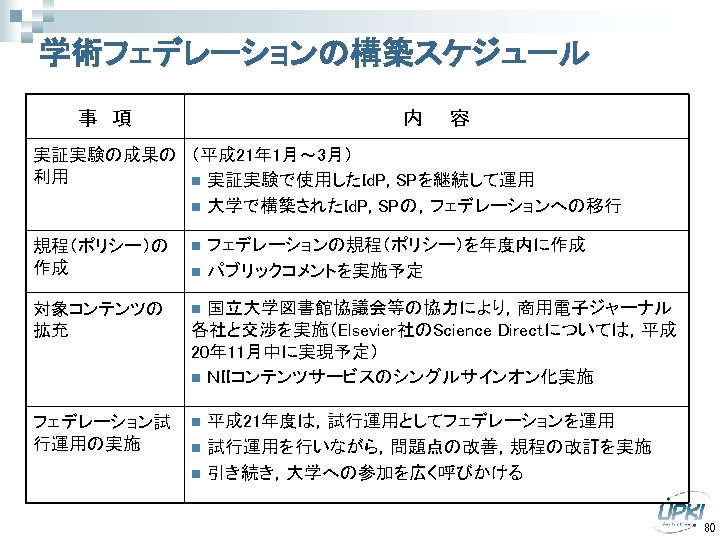

学術フェデレーションの構築スケジュール 事 項 内 容 実証実験の成果の （平成 21年 1月～ 3月） 利用 n 実証実験で使用したId. P, SPを継続して運用 n 大学で構築されたId. P, SPの，フェデレーションへの移行 規程（ポリシー）の 作成 n 対象コンテンツの 拡充 n フェデレーション試 行運用の実施 n フェデレーションの規程（ポリシー）を年度内に作成 パブリックコメントを実施予定 n 国立大学図書館協議会等の協力により，商用電子ジャーナル 各社と交渉を実施（Elsevier社のScience Directについては，平成 20年 11月中に実現予定） n ＮＩＩコンテンツサービスのシングルサインオン化実施 n n 平成 21年度は，試行運用としてフェデレーションを運用 試行運用を行いながら，問題点の改善，規程の改訂を実施 引き続き，大学への参加を広く呼びかける 80
