Университет по архитектура, строителство и геодезия Хидротехнически факултет катедра “Водоснабдяване, канализация и пречистване на водите” Лекционен курс по “Канализационни мрежи и съоръжения” Лектор: проф. д. т. н. инж. Румен Арсов 1

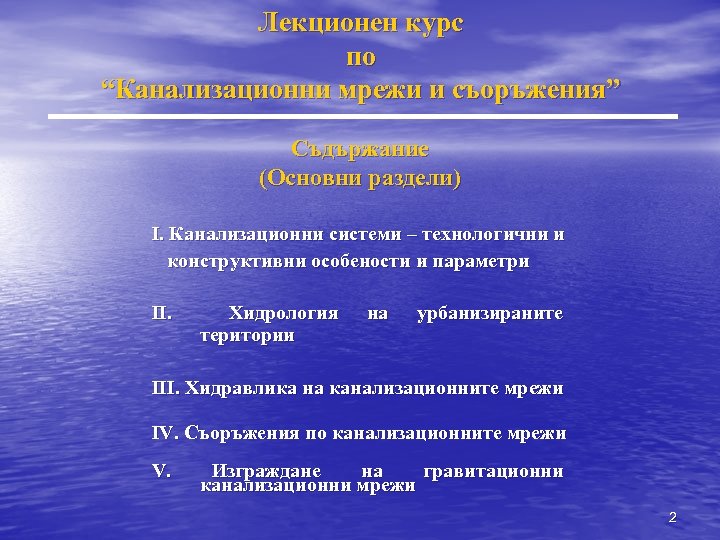

Лекционен курс по “Канализационни мрежи и съоръжения” Съдържание (Основни раздели) I. Канализационни системи – технологични и конструктивни особености и параметри II. Хидрология територии на урбанизираните III. Хидравлика на канализационните мрежи IV. Съоръжения по канализационните мрежи V. Изграждане на гравитационни канализационни мрежи 2

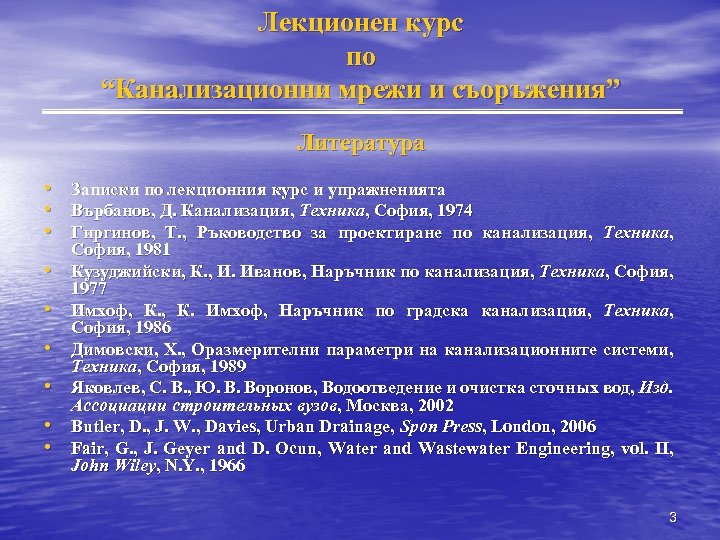

Лекционен курс по “Канализационни мрежи и съоръжения” Литература • Записки по лекционния курс и упражненията • Върбанов, Д. Канализация, Техника, София, 1974 • Гиргинов, Т. , Ръководство за проектиране по канализация, Техника, • • • София, 1981 Кузуджийски, К. , И. Иванов, Наръчник по канализация, Техника, София, 1977 Имхоф, К. Имхоф, Наръчник по градска канализация, Техника, София, 1986 Димовски, Х. , Оразмерителни параметри на канализационните системи, Техника, София, 1989 Яковлев, С. В. , Ю. В. Воронов, Водоотведение и очистка сточных вод, Изд. Ассоциации строительных вузов, Москва, 2002 Butler, D. , J. W. , Davies, Urban Drainage, Spon Press, London, 2006 Fair, G. , J. Geyer and D. Ocun, Water and Wastewater Engineering, vol. II, John Wiley, N. Y. , 1966 3

Лекционен курс по “Канализационни мрежи и съоръжения” • Настоящият лекционен курс е монтиран в сайта на лектора на следния виртуален адрес: www. uacg. bg/UACEG_site/acadstaff/view. Profile. php? lang=bg&per. ID=225 • Достъп до слайдовете имат всички потребители на Internet, но те могат да бъдат сваляни и отпечатвани само от терминалите в УАСГ 4

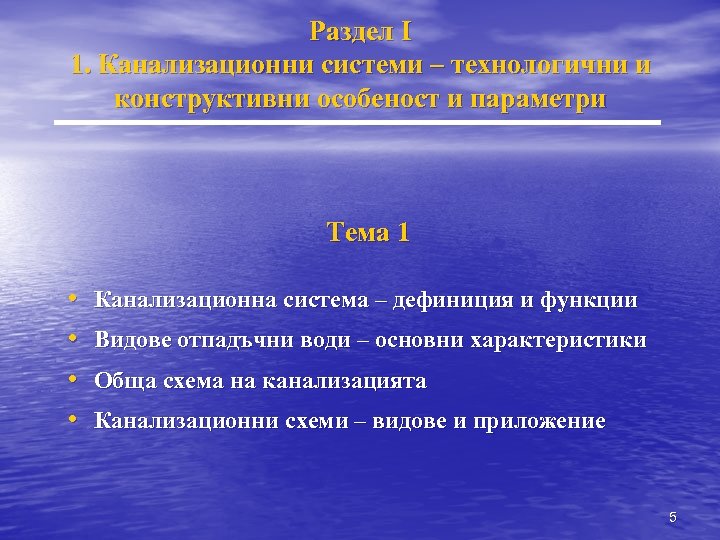

Раздел I 1. Канализационни системи – технологични и конструктивни особеност и параметри Тема 1 • • Канализационна система – дефиниция и функции Видове отпадъчни води – основни характеристики Обща схема на канализацията Канализационни схеми – видове и приложение 5

Раздел I, Тема 1 1. 1. Канализационна система • Дефиниция на понятието “канализационна система”: Система от технически мероприятия и съоръжения за събиране, транспортиране, пречистване и изпускане (заустване) на отпадъчните води във водоприемниците. • Предназначение на канализационната система: – Да осигурява здравословни и безопасни условия за живот в населените места чрез събиране, транспортиране, пречистване и заустване на отпадъчните води; – Да предпазва от наводняване и затлачване урбанизираните територии чрез отвеждане и подходящо третиране на дъждовните отпадъчни води; – Основно средство за опазване на чистотата на повърхностните и подземните води съобразно установените нормативни и проектни показатели за тяхното качество. 6

Раздел I, Тема 1 1. 1. Канализационна система 7

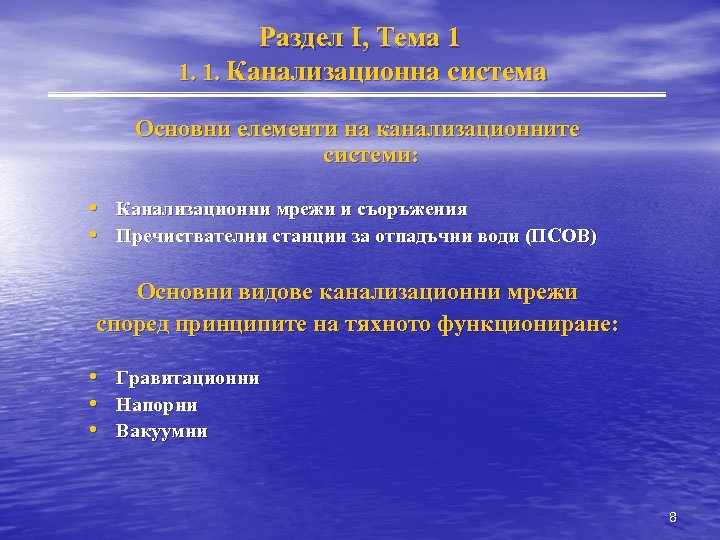

Раздел I, Тема 1 1. 1. Канализационна система Основни елементи на канализационните системи: • Канализационни мрежи и съоръжения • Пречиствателни станции за отпадъчни води (ПСОВ) Основни видове канализационни мрежи според принципите на тяхното функциониране: • Гравитационни • Напорни • Вакуумни 8

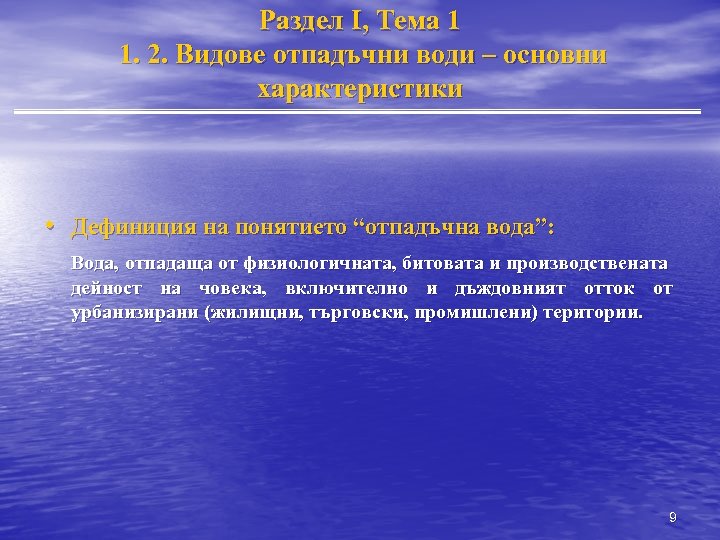

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики • Дефиниция на понятието “отпадъчна вода”: Вода, отпадаща от физиологичната, битовата и производствената дейност на човека, включително и дъждовният отток от урбанизирани (жилищни, търговски, промишлени) територии. 9

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики I. Отпадъчни води в сухо време (“сух отток”) • Фекални отпадъчни води (“черни води”) • Урина (“жълти води”) • Битови отпадъчни води (“сиви води”) • • • Приготвяне на храна Хигиенизиране (душ, вана, пране, измиване на помещения) Битовофекални (Битови) Производствени отпадъчни води • От производствени процеси и операции • От транспортиране на суровини и отпадъци • От охлаждане • От оборотни цикли (“кубови води”) • От измиване на работни помещения и съоръжения II. Дъждовни отпадъчни води 10

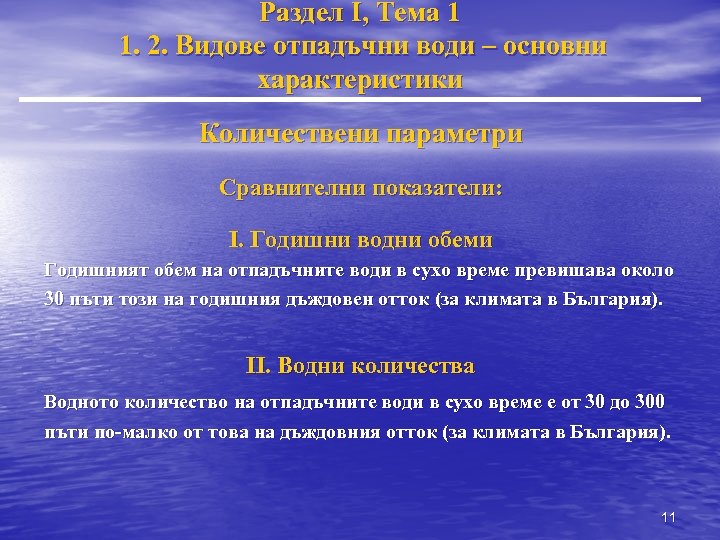

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики Количествени параметри Сравнителни показатели: I. Годишни водни обеми Годишният обем на отпадъчните води в сухо време превишава около 30 пъти този на годишния дъждовен отток (за климата в България). II. Водни количества Водното количество на отпадъчните води в сухо време е от 30 до 300 пъти по-малко от това на дъждовния отток (за климата в България). 11

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики Динамика на битовите отпадъчни води през денонощието Графика на битово-фекалния отток през денонощието 12

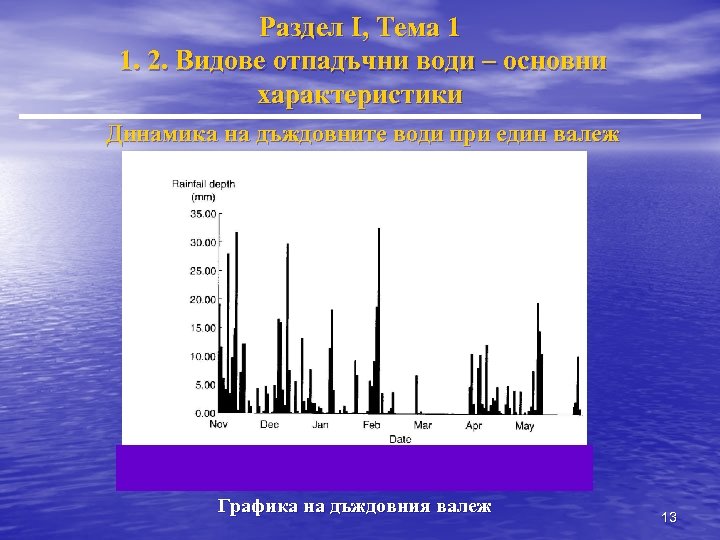

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики Динамика на дъждовните води при един валеж Графика на дъждовния валеж 13

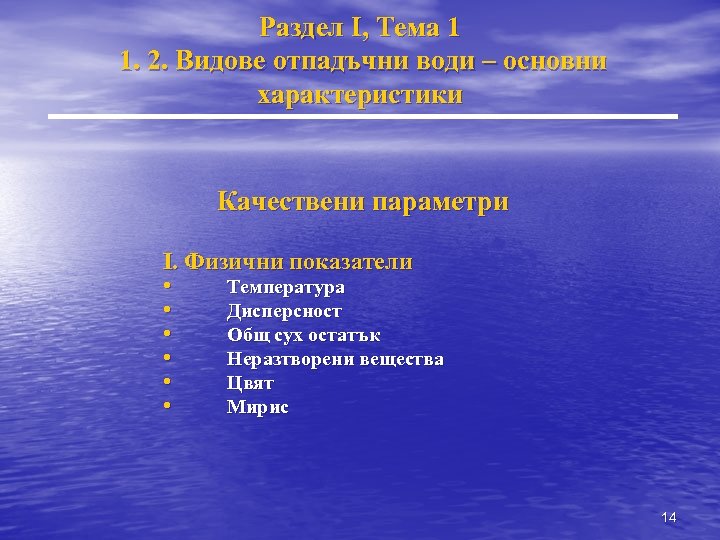

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики Качествени параметри I. Физични показатели • Температура • Дисперсност • Общ сух остатък • Неразтворени вещества • Цвят • Мирис 14

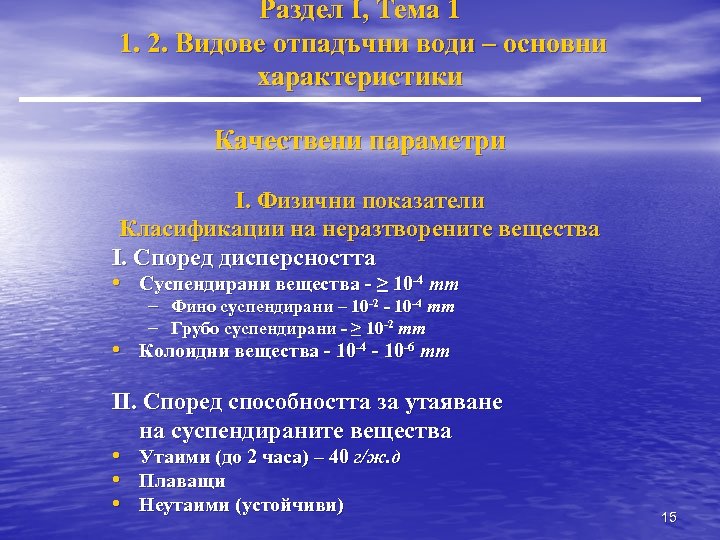

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики Качествени параметри I. Физични показатели Класификации на неразтворените вещества I. Според дисперсността • Суспендирани вещества - ≥ 10 -4 mm – Фино суспендирани – 10 -2 - 10 -4 mm – Грубо суспендирани - ≥ 10 -2 mm • Колоидни вещества - 10 -4 - 10 -6 mm II. Според способността за утаяване на суспендираните вещества • Утаими (до 2 часа) – 40 г/ж. д • Плаващи • Неутаими (устойчиви) 15

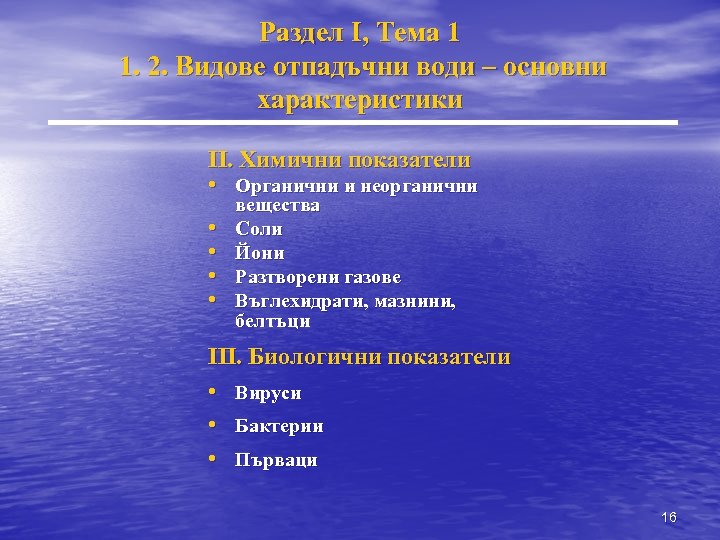

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики II. Химични показатели • Органични и неорганични • • вещества Соли Йони Разтворени газове Въглехидрати, мазнини, белтъци III. Биологични показатели • Вируси • Бактерии • Първаци 16

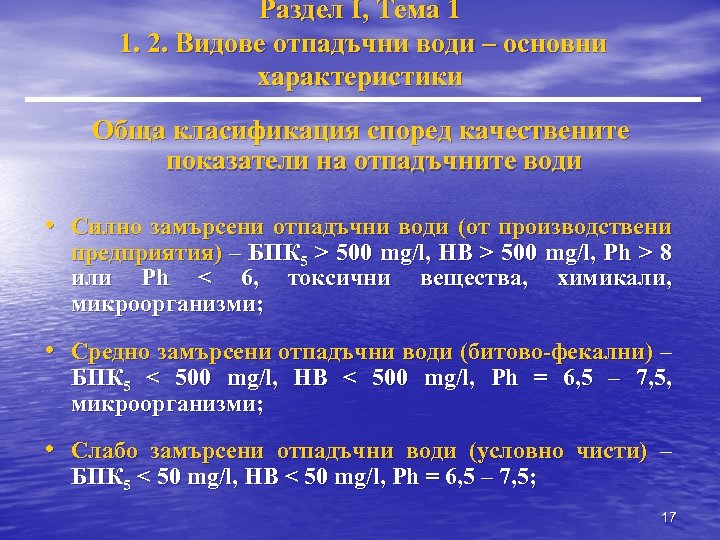

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики Обща класификация според качествените показатели на отпадъчните води • Силно замърсени отпадъчни води (от производствени предприятия) – БПК 5 > 500 mg/l, НВ > 500 mg/l, Ph > 8 или Ph < 6, токсични вещества, химикали, микроорганизми; • Средно замърсени отпадъчни води (битово-фекални) – БПК 5 < 500 mg/l, НВ < 500 mg/l, Ph = 6, 5 – 7, 5, микроорганизми; • Слабо замърсени отпадъчни води (условно чисти) – БПК 5 < 50 mg/l, НВ < 50 mg/l, Ph = 6, 5 – 7, 5; 17

Раздел I, Тема 1 1. 2. Видове отпадъчни води – основни характеристики Схема, илюстрираща процесите в канализационната мрежа 18

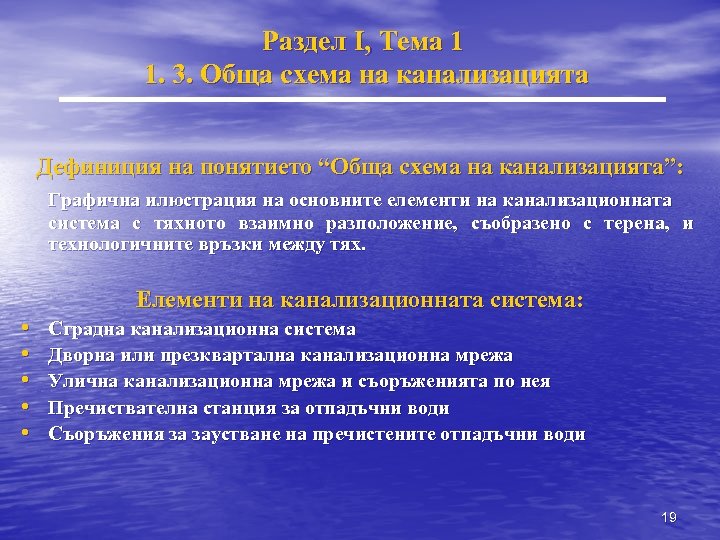

Раздел I, Тема 1 1. 3. Обща схема на канализацията Дефиниция на понятието “Обща схема на канализацията”: Графична илюстрация на основните елементи на канализационната система с тяхното взаимно разположение, съобразено с терена, и технологичните връзки между тях. • • • Елементи на канализационната система: Сградна канализационна система Дворна или презквартална канализационна мрежа Улична канализационна мрежа и съоръженията по нея Пречиствателна станция за отпадъчни води Съоръжения за заустване на пречистените отпадъчни води 19

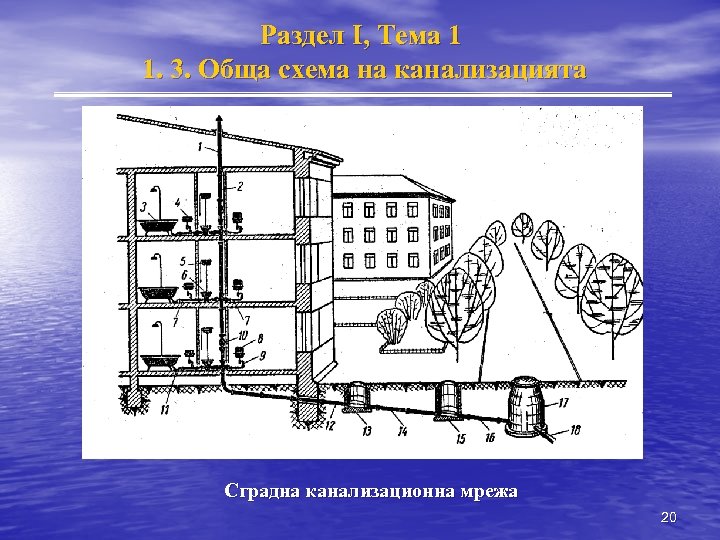

Раздел I, Тема 1 1. 3. Обща схема на канализацията Сградна канализационна мрежа 20

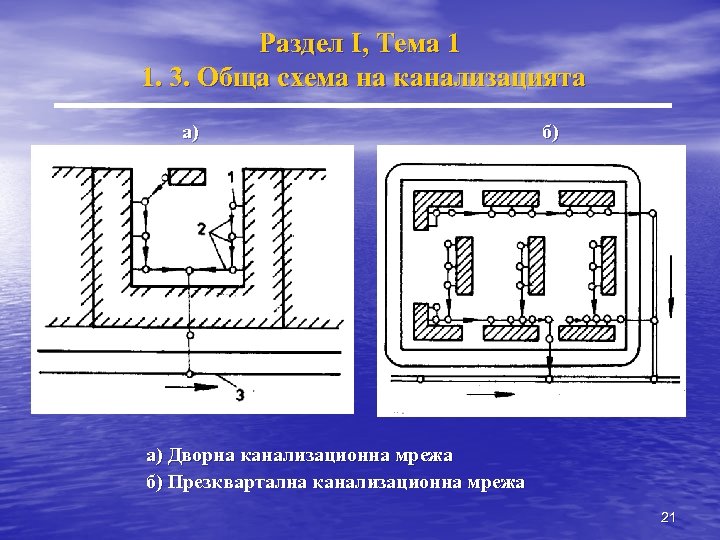

Раздел I, Тема 1 1. 3. Обща схема на канализацията а) б) а) Дворна канализационна мрежа б) Презквартална канализационна мрежа 21

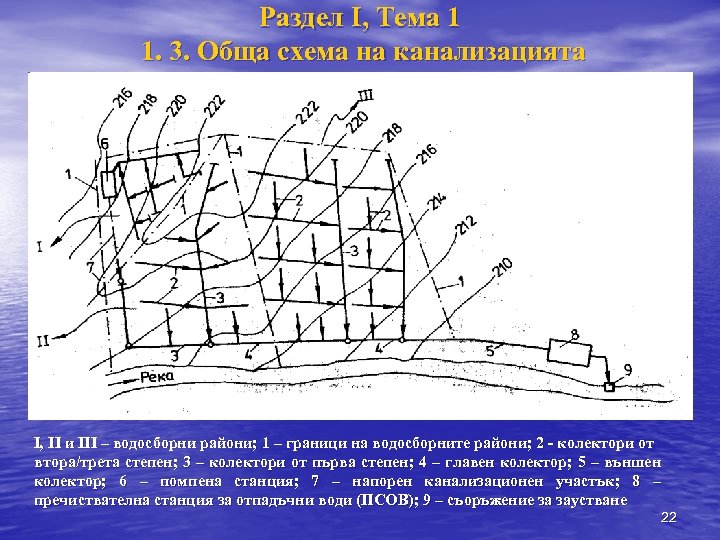

Раздел I, Тема 1 1. 3. Обща схема на канализацията I, II и III – водосборни райони; 1 – граници на водосборните райони; 2 - колектори от втора/трета степен; 3 – колектори от първа степен; 4 – главен колектор; 5 – външен колектор; 6 – помпена станция; 7 – напорен канализационен участък; 8 – пречиствателна станция за отпадъчни води (ПСОВ); 9 – съоръжение за заустване 22

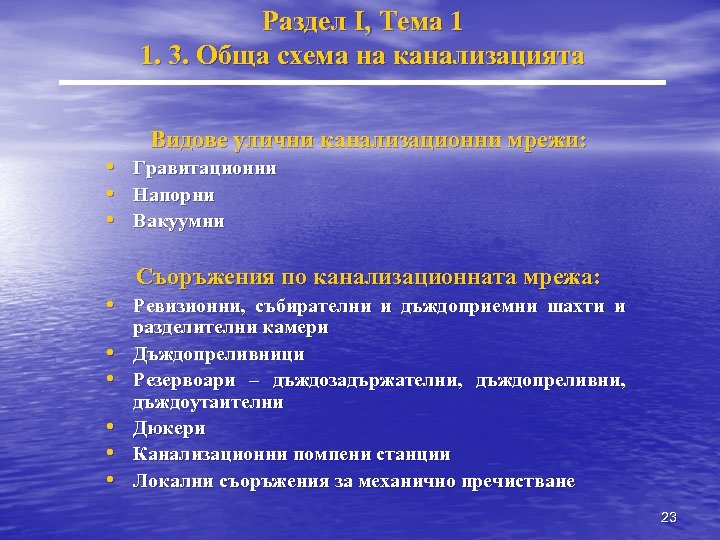

Раздел I, Тема 1 1. 3. Обща схема на канализацията Видове улични канализационни мрежи: • Гравитационни • Напорни • Вакуумни Съоръжения по канализационната мрежа: • Ревизионни, събирателни и дъждоприемни шахти и • • • разделителни камери Дъждопреливници Резервоари – дъждозадържателни, дъждопреливни, дъждоутаителни Дюкери Канализационни помпени станции Локални съоръжения за механично пречистване 23

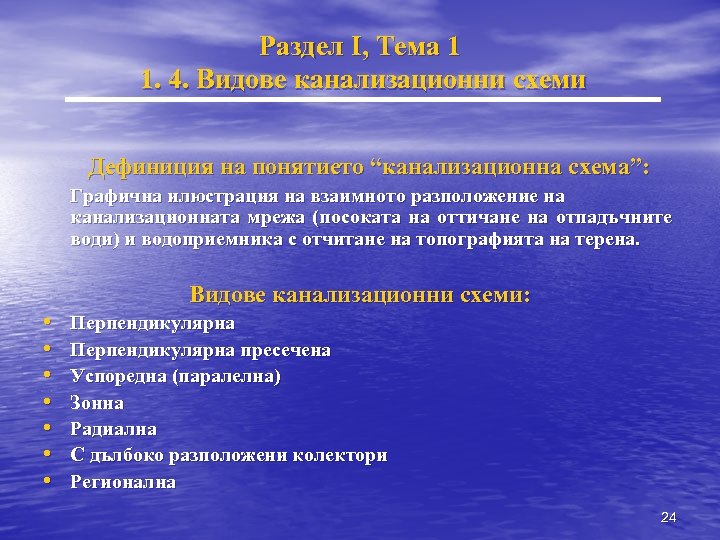

Раздел I, Тема 1 1. 4. Видове канализационни схеми Дефиниция на понятието “канализационна схема”: Графична илюстрация на взаимното разположение на канализационната мрежа (посоката на оттичане на отпадъчните води) и водоприемника с отчитане на топографията на терена. • • Видове канализационни схеми: Перпендикулярна пресечена Успоредна (паралелна) Зонна Радиална С дълбоко разположени колектори Регионална 24

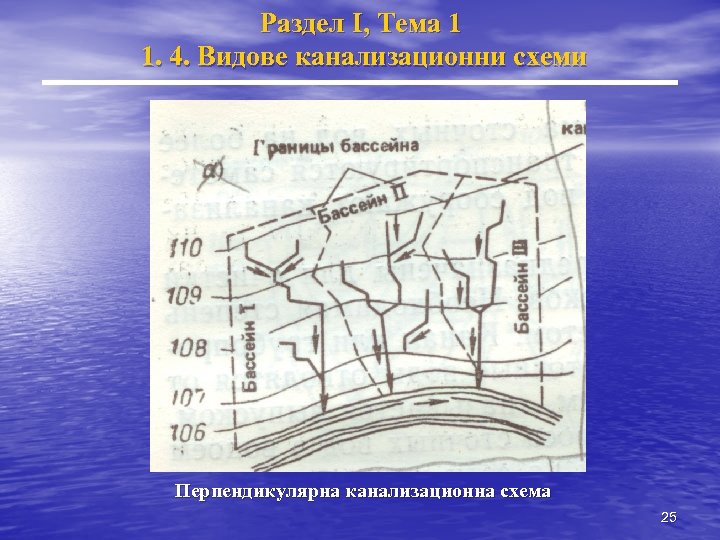

Раздел I, Тема 1 1. 4. Видове канализационни схеми Перпендикулярна канализационна схема 25

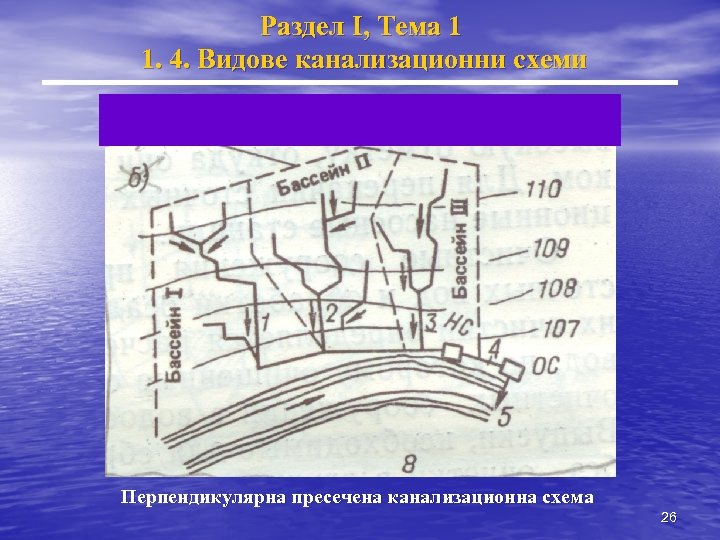

Раздел I, Тема 1 1. 4. Видове канализационни схеми Перпендикулярна пресечена канализационна схема 26

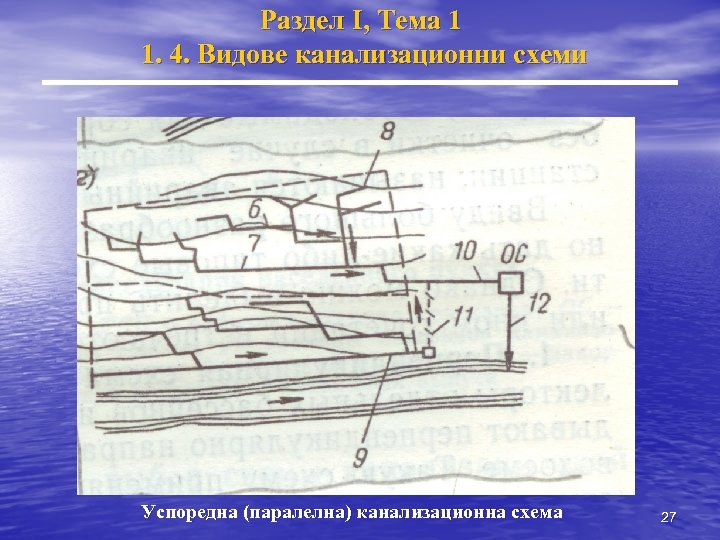

Раздел I, Тема 1 1. 4. Видове канализационни схеми Успоредна (паралелна) канализационна схема 27

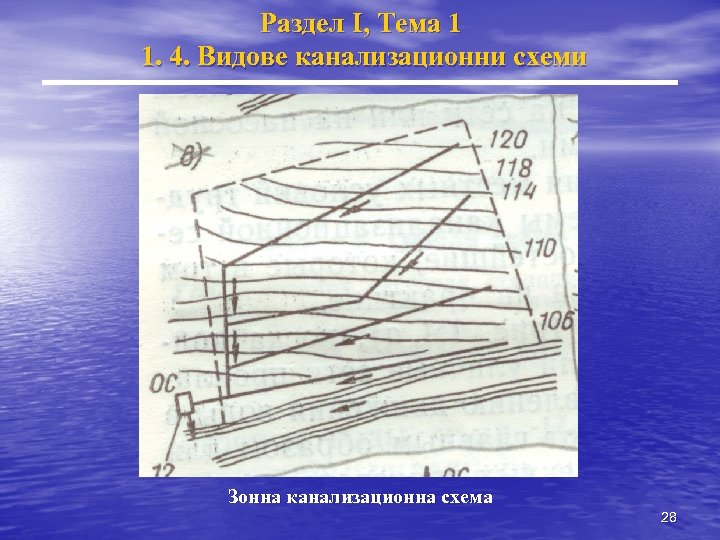

Раздел I, Тема 1 1. 4. Видове канализационни схеми Зонна канализационна схема 28

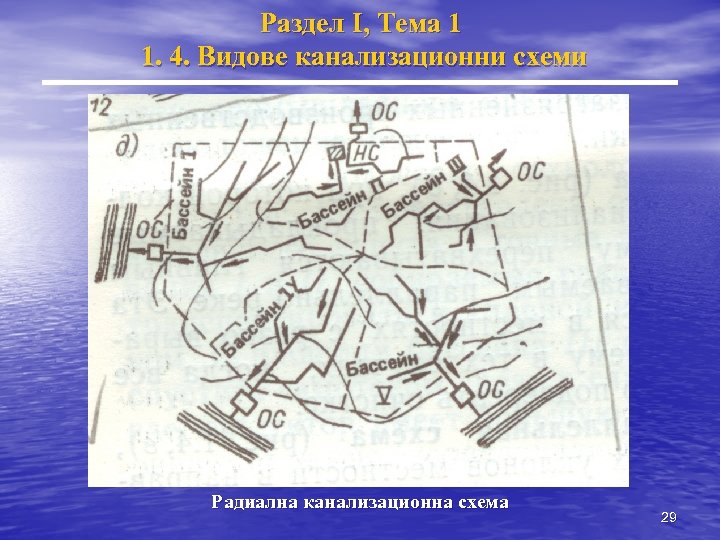

Раздел I, Тема 1 1. 4. Видове канализационни схеми Радиална канализационна схема 29

Раздел I, Тема 1 1. 4. Видове канализационни схеми Канализационна схема с дълбоко разположени колектори 30

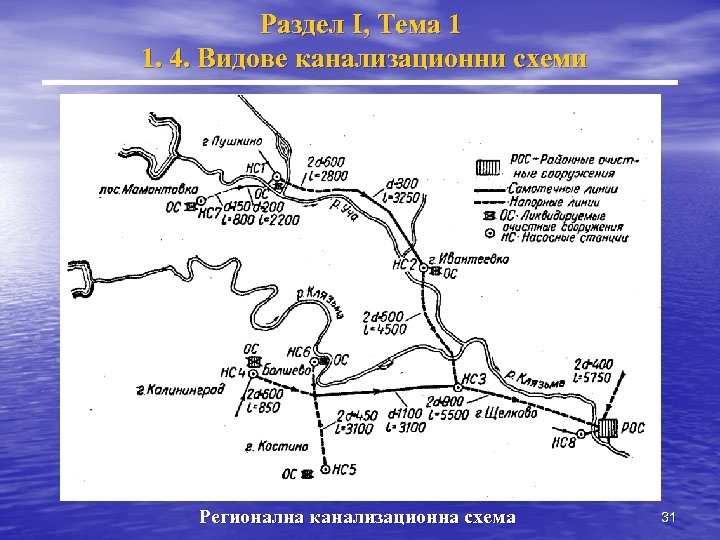

Раздел I, Тема 1 1. 4. Видове канализационни схеми Регионална канализационна схема 31
