Универсальный роликовый тормозной стенд RHE-30/10 Работа ст. гр. АС-12 Николаевой Светланы Проверил Анисимов Е. Е
Универсальный роликовый тормозной стенд RHE-30/10 С помощью RHE-30/10 осуществляется: - оценка эффективности тормозных систем; - технический осмотр автотранспортных средств по требованиям безопасности дорожного движения;

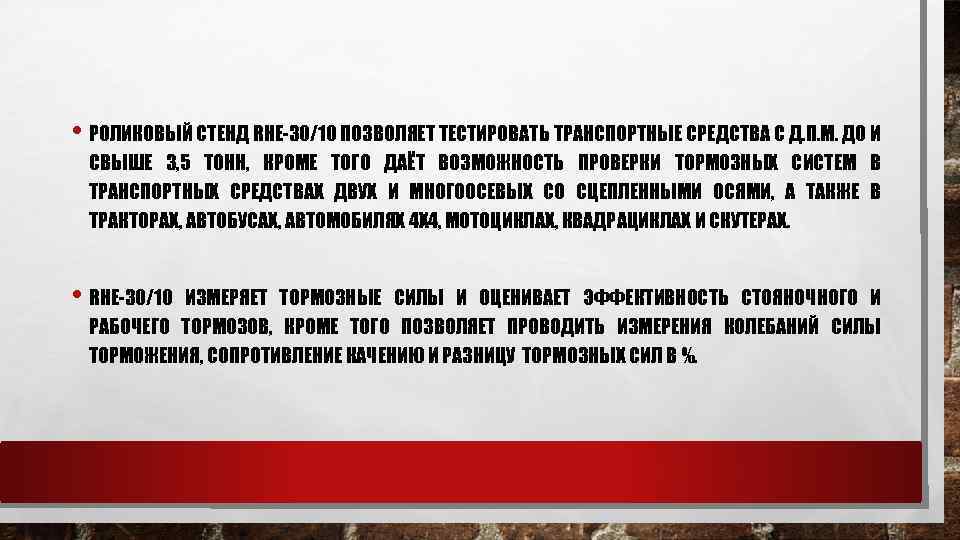

• РОЛИКОВЫЙ СТЕНД RHE-30/10 ПОЗВОЛЯЕТ ТЕСТИРОВАТЬ ТРАНСПОРТНЫЕ СРЕДСТВА С Д. П. М. ДО И СВЫШЕ 3, 5 ТОНН, КРОМЕ ТОГО ДАЁТ ВОЗМОЖНОСТЬ ПРОВЕРКИ ТОРМОЗНЫХ СИСТЕМ В ТРАНСПОРТНЫХ СРЕДСТВАХ ДВУХ И МНОГООСЕВЫХ СО СЦЕПЛЕННЫМИ ОСЯМИ, А ТАКЖЕ В ТРАКТОРАХ, АВТОБУСАХ, АВТОМОБИЛЯХ 4 X 4, МОТОЦИКЛАХ, КВАДРАЦИКЛАХ И СКУТЕРАХ. • RHЕ-30/10 ИЗМЕРЯЕТ ТОРМОЗНЫЕ СИЛЫ И ОЦЕНИВАЕТ ЭФФЕКТИВНОСТЬ СТОЯНОЧНОГО И РАБОЧЕГО ТОРМОЗОВ, КРОМЕ ТОГО ПОЗВОЛЯЕТ ПРОВОДИТЬ ИЗМЕРЕНИЯ КОЛЕБАНИЙ СИЛЫ ТОРМОЖЕНИЯ, СОПРОТИВЛЕНИЕ КАЧЕНИЮ И РАЗНИЦУ ТОРМОЗНЫХ СИЛ В %.

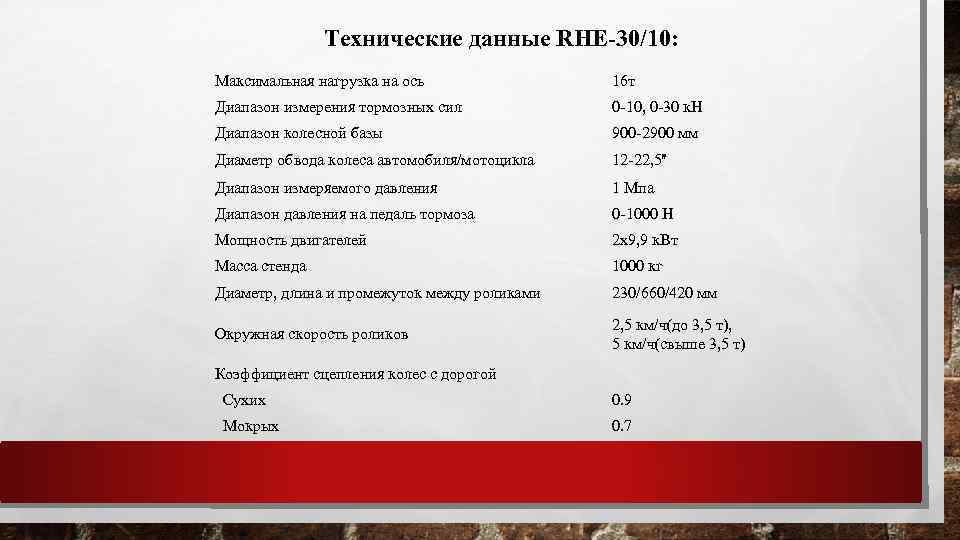

Технические данные RHE-30/10: Максимальная нагрузка на ось 16 т Диапазон измерения тормозных сил 0 -10, 0 -30 к. Н Диапазон колесной базы 900 -2900 мм Диаметр обвода колеса автомобиля/мотоцикла 12 -22, 5'' Диапазон измеряемого давления 1 Мпа Диапазон давления на педаль тормоза 0 -1000 Н Мощность двигателей 2 х9, 9 к. Вт Масса стенда 1000 кг Диаметр, длина и промежуток между роликами 230/660/420 мм Окружная скорость роликов 2, 5 км/ч(до 3, 5 т), 5 км/ч(свыше 3, 5 т) Коэффициент сцепления колес с дорогой Сухих 0. 9 Мокрых 0. 7

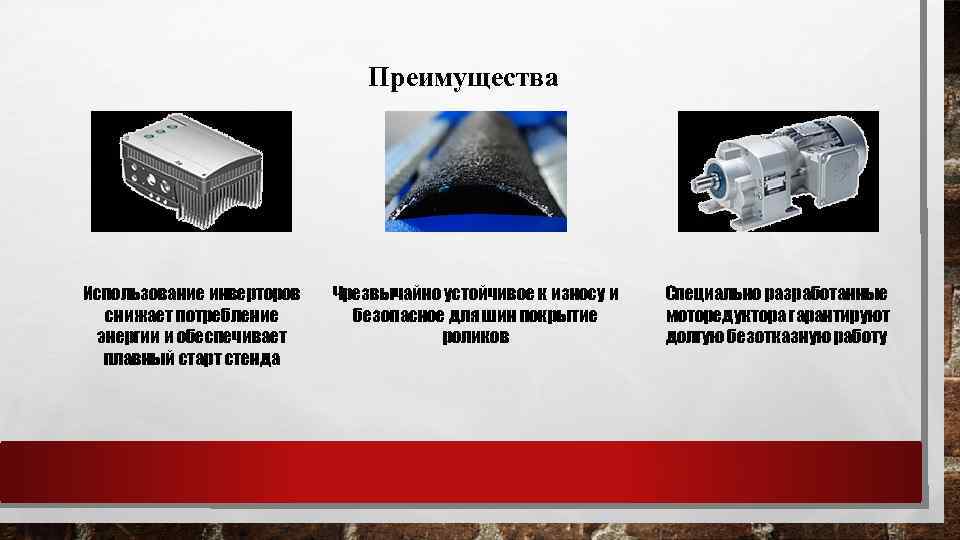

Преимущества Использование инверторов снижает потребление энергии и обеспечивает плавный старт стенда Чрезвычайно устойчивое к износу и безопасное для шин покрытие роликов Специально разработанные моторедуктора гарантируют долгую безотказную работу

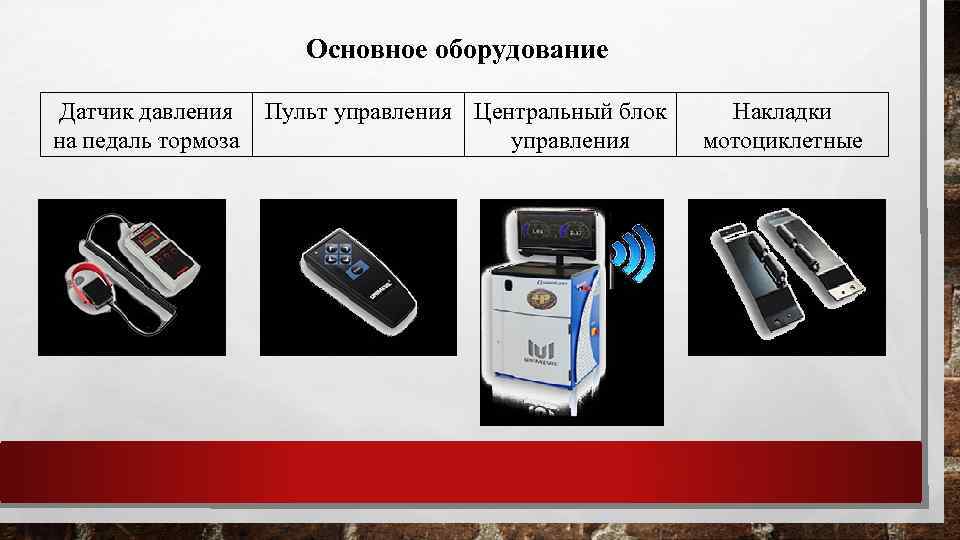

Основное оборудование Датчик давления на педаль тормоза Пульт управления Центральный блок управления Накладки мотоциклетные

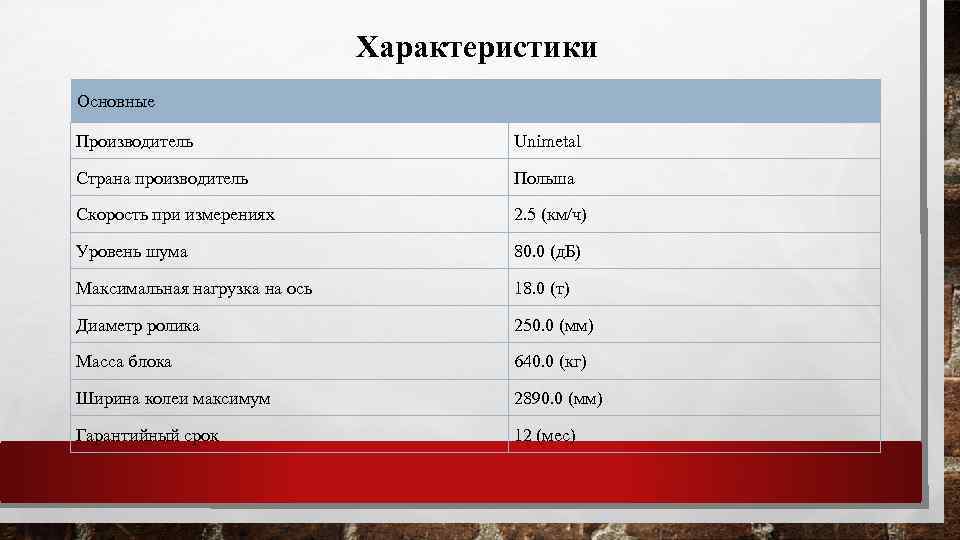

Характеристики Основные Производитель Unimetal Страна производитель Польша Скорость при измерениях 2. 5 (км/ч) Уровень шума 80. 0 (д. Б) Максимальная нагрузка на ось 18. 0 (т) Диаметр ролика 250. 0 (мм) Масса блока 640. 0 (кг) Ширина колеи максимум 2890. 0 (мм) Гарантийный срок 12 (мес)
