Uni Trunk mampu tingkatkan kemampuan system radio konvensional

Uni. Trunk mampu tingkatkan kemampuan system radio konvensional. Dapatkan kualitas dan semua keistimewaan dengan harga yang pantas

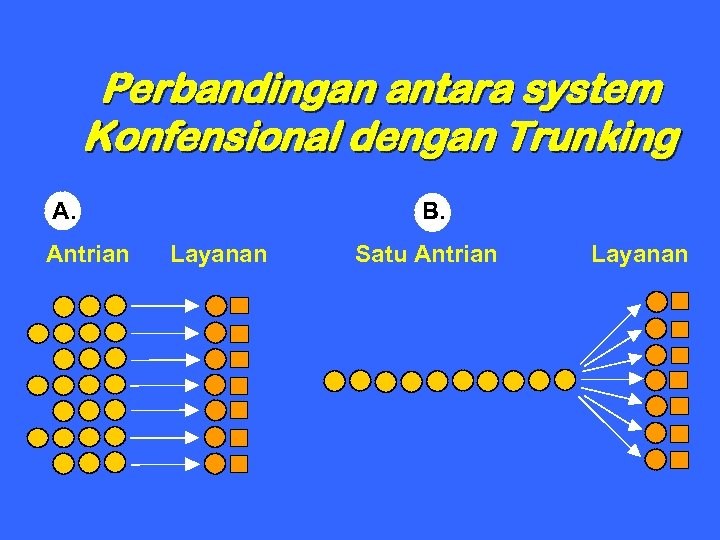

Perbandingan antara system Konfensional dengan Trunking A. Antrian B. Layanan Satu Antrian Layanan

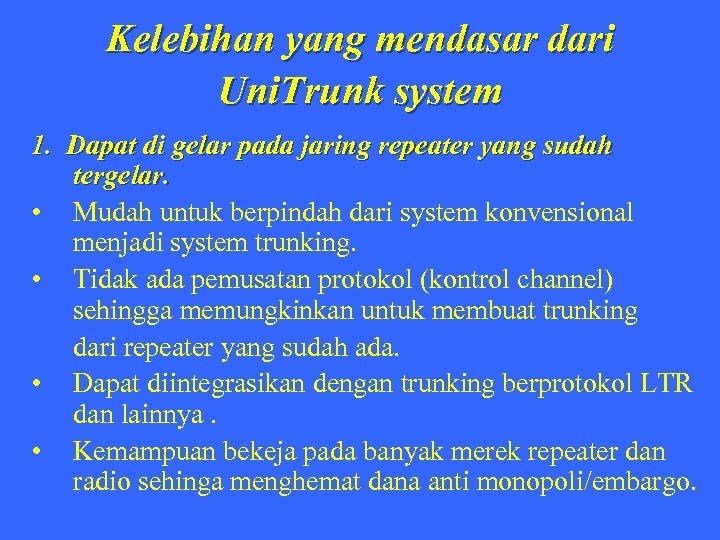

Kelebihan yang mendasar dari Uni. Trunk system 1. Dapat di gelar pada jaring repeater yang sudah tergelar. • Mudah untuk berpindah dari system konvensional menjadi system trunking. • Tidak ada pemusatan protokol (kontrol channel) sehingga memungkinkan untuk membuat trunking dari repeater yang sudah ada. • Dapat diintegrasikan dengan trunking berprotokol LTR dan lainnya. • Kemampuan bekeja pada banyak merek repeater dan radio sehinga menghemat dana anti monopoli/embargo.

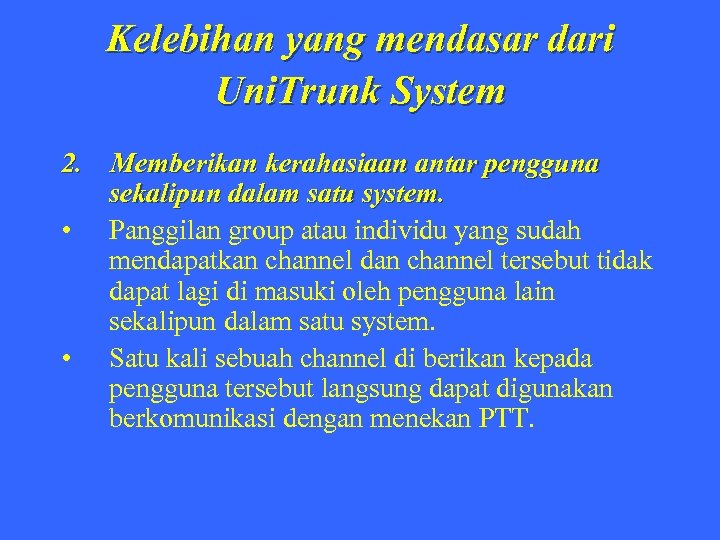

Kelebihan yang mendasar dari Uni. Trunk System 2. Memberikan kerahasiaan antar pengguna sekalipun dalam satu system. • Panggilan group atau individu yang sudah mendapatkan channel dan channel tersebut tidak dapat lagi di masuki oleh pengguna lain sekalipun dalam satu system. • Satu kali sebuah channel di berikan kepada pengguna tersebut langsung dapat digunakan berkomunikasi dengan menekan PTT.

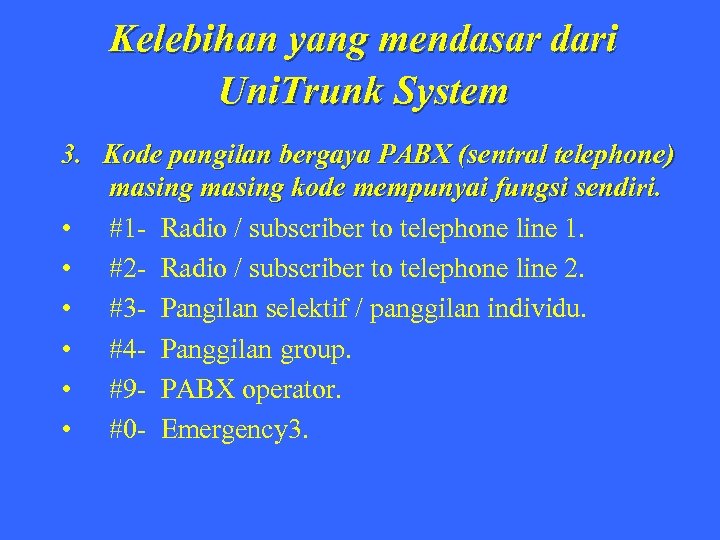

Kelebihan yang mendasar dari Uni. Trunk System 3. Kode pangilan bergaya PABX (sentral telephone) masing kode mempunyai fungsi sendiri. • #1 - Radio / subscriber to telephone line 1. • #2 - Radio / subscriber to telephone line 2. • #3 - Pangilan selektif / panggilan individu. • #4 - Panggilan group. • #9 - PABX operator. • #0 - Emergency 3.

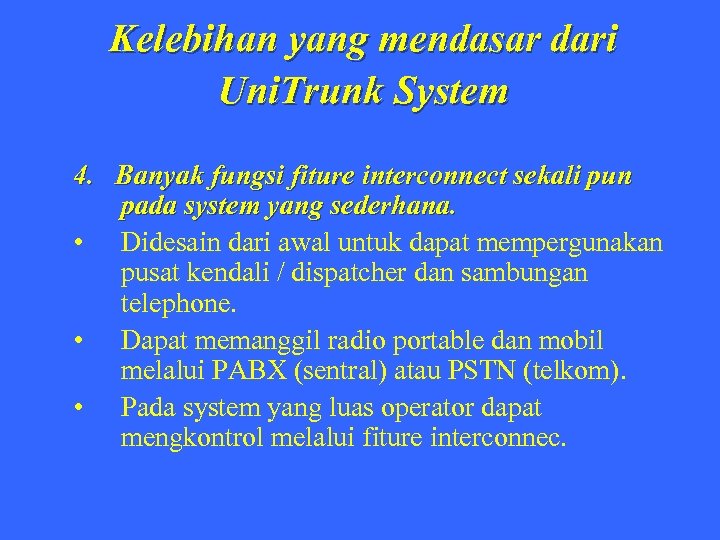

Kelebihan yang mendasar dari Uni. Trunk System 4. Banyak fungsi fiture interconnect sekali pun pada system yang sederhana. • Didesain dari awal untuk dapat mempergunakan pusat kendali / dispatcher dan sambungan telephone. • Dapat memanggil radio portable dan mobil melalui PABX (sentral) atau PSTN (telkom). • Pada system yang luas operator dapat mengkontrol melalui fiture interconnec.

Kelebihan yang mendasar dari Uni. Trunk System 5. Setiap pengguna memiliki individual ID sesuai dengan pilihannnya sendiri. • Hubungan radio ke radio lain atau PABX / PSTN ke radio mendapatkan fiture standard secara selektif. • ID pengguna dapat dimiliki oleh setiap pengguna untuk menjadi nomor panggilan pribadi. • Tersedia layanan ANI (nomor identifikasi) dan berguna untuk fiture lanjutan.

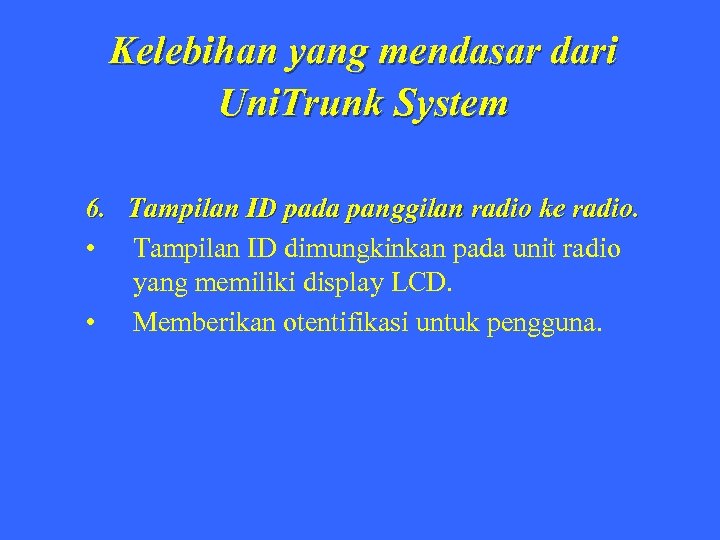

Kelebihan yang mendasar dari Uni. Trunk System 6. Tampilan ID pada panggilan radio ke radio. • Tampilan ID dimungkinkan pada unit radio yang memiliki display LCD. • Memberikan otentifikasi untuk pengguna.

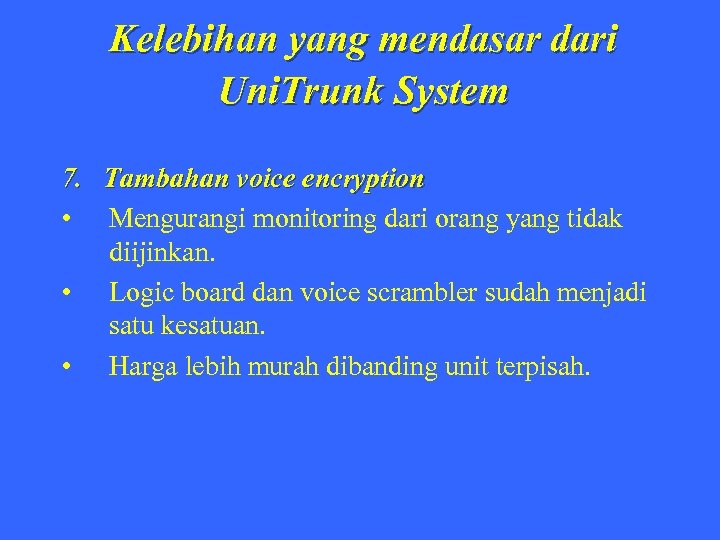

Kelebihan yang mendasar dari Uni. Trunk System 7. Tambahan voice encryption • Mengurangi monitoring dari orang yang tidak diijinkan. • Logic board dan voice scrambler sudah menjadi satu kesatuan. • Harga lebih murah dibanding unit terpisah.

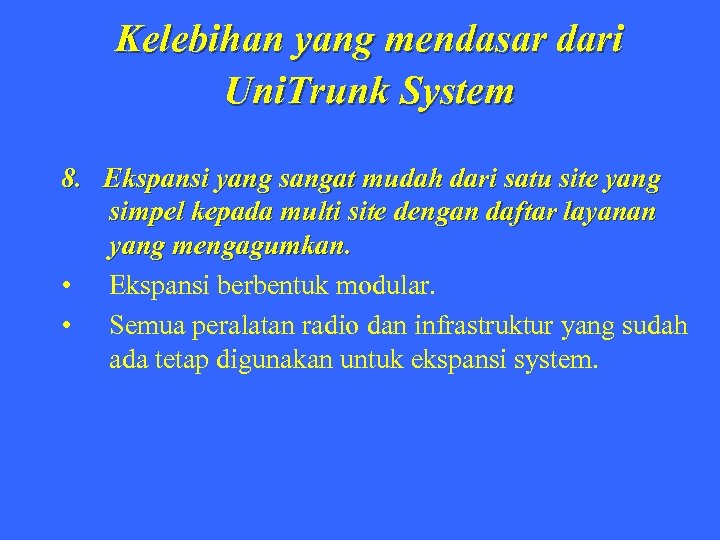

Kelebihan yang mendasar dari Uni. Trunk System 8. Ekspansi yang sangat mudah dari satu site yang simpel kepada multi site dengan daftar layanan yang mengagumkan. • Ekspansi berbentuk modular. • Semua peralatan radio dan infrastruktur yang sudah ada tetap digunakan untuk ekspansi system.

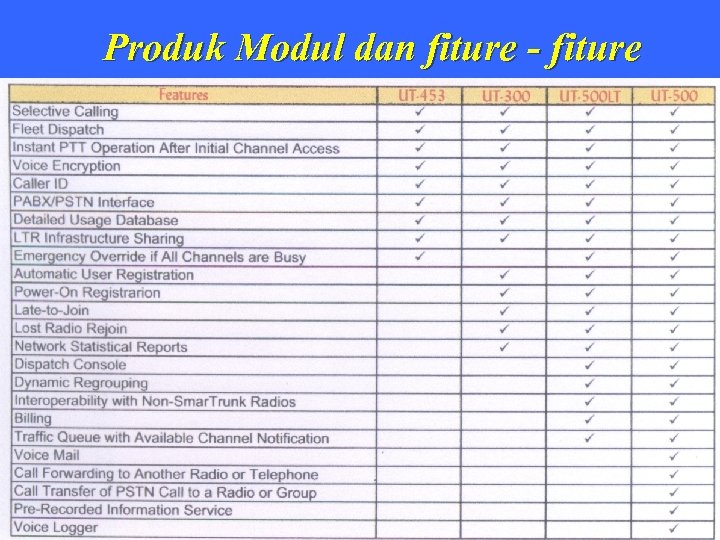

Produk Modul dan fiture - fiture

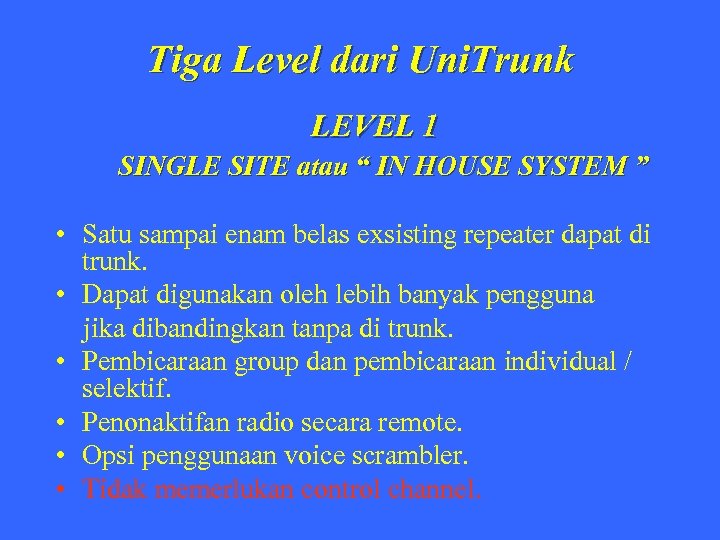

Tiga Level dari Uni. Trunk LEVEL 1 SINGLE SITE atau “ IN HOUSE SYSTEM ” • Satu sampai enam belas exsisting repeater dapat di trunk. • Dapat digunakan oleh lebih banyak pengguna jika dibandingkan tanpa di trunk. • Pembicaraan group dan pembicaraan individual / selektif. • Penonaktifan radio secara remote. • Opsi penggunaan voice scrambler. • Tidak memerlukan control channel.

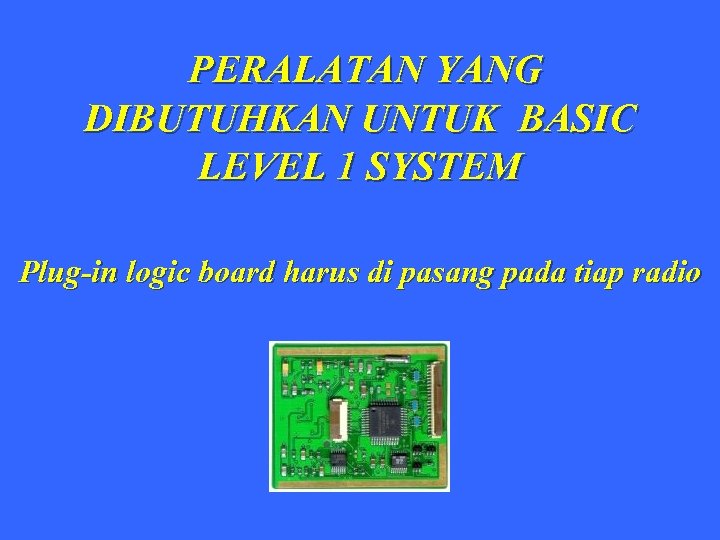

PERALATAN YANG DIBUTUHKAN UNTUK BASIC LEVEL 1 SYSTEM Plug-in logic board harus di pasang pada tiap radio

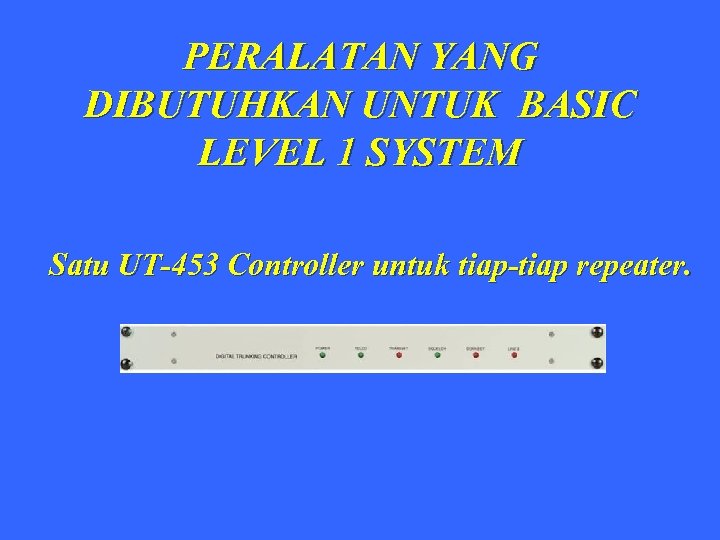

PERALATAN YANG DIBUTUHKAN UNTUK BASIC LEVEL 1 SYSTEM Satu UT-453 Controller untuk tiap-tiap repeater.

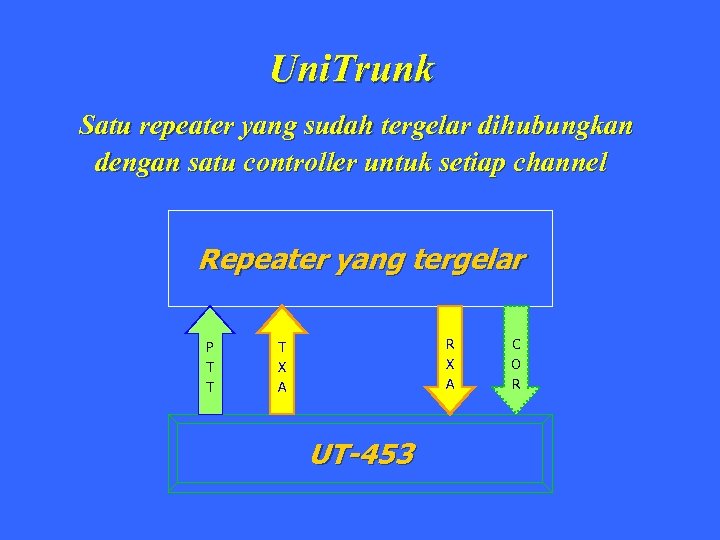

Uni. Trunk Satu repeater yang sudah tergelar dihubungkan dengan satu controller untuk setiap channel Repeater yang tergelar P T T R X A T X A UT-453 C O R

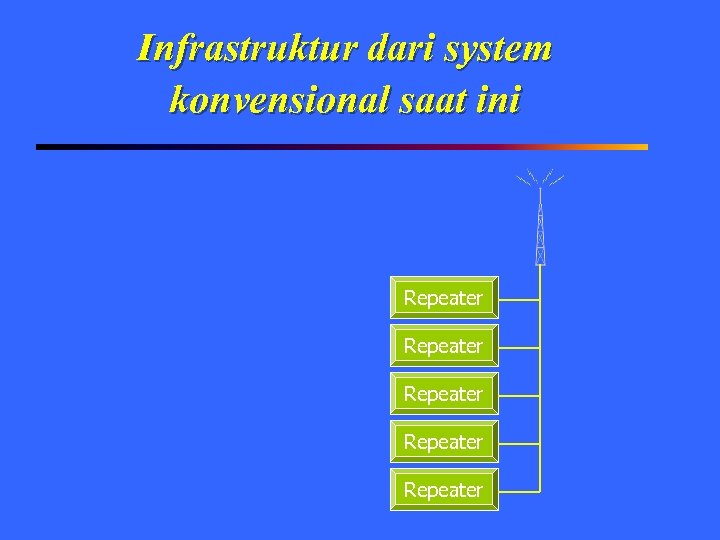

Infrastruktur dari system konvensional saat ini Repeater Repeater

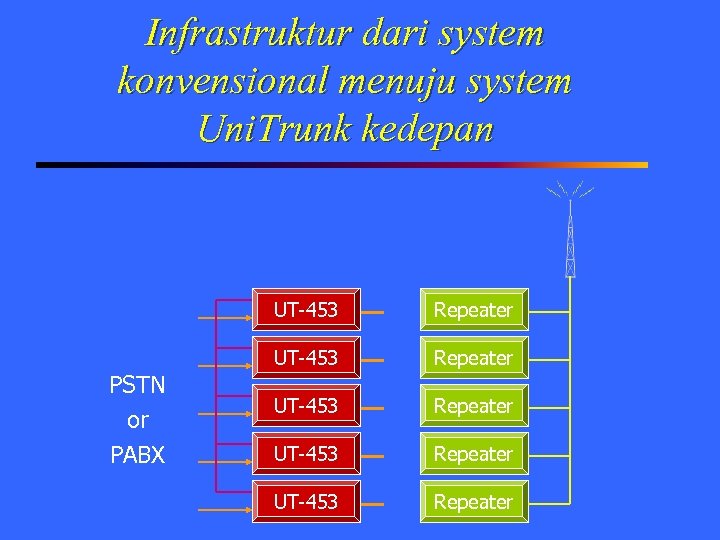

Infrastruktur dari system konvensional menuju system Uni. Trunk kedepan UT-453 PSTN or PABX Repeater UT-453 Repeater

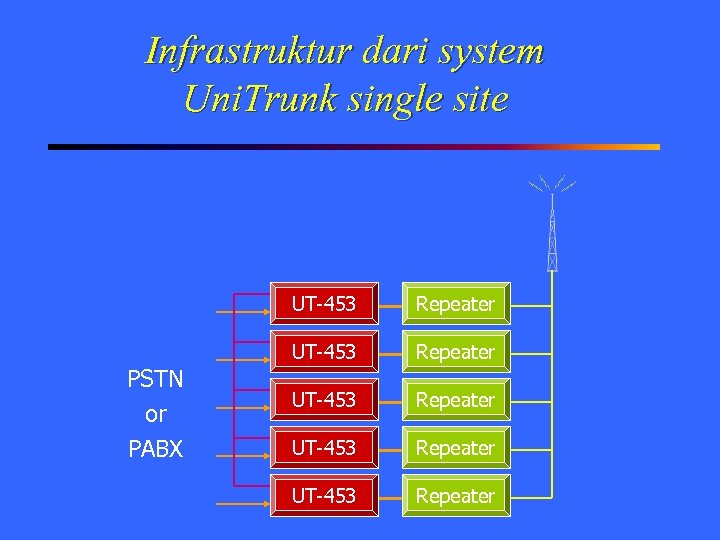

Infrastruktur dari system Uni. Trunk single site UT-453 PSTN or PABX Repeater UT-453 Repeater

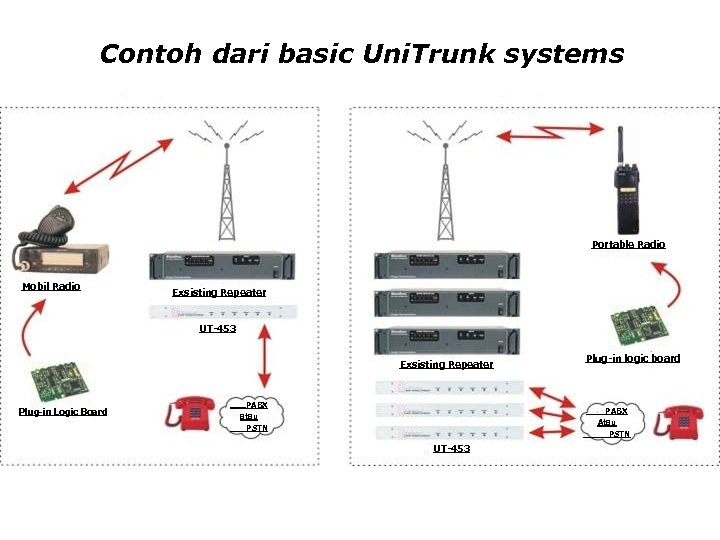

Contoh dari basic Uni. Trunk systems Portable Radio Mobil Radio Exsisting Repeater UT-453 Exsisting Repeater Plug-in Logic Board PABX atau PSTN Plug-in logic board PABX Atau PSTN UT-453

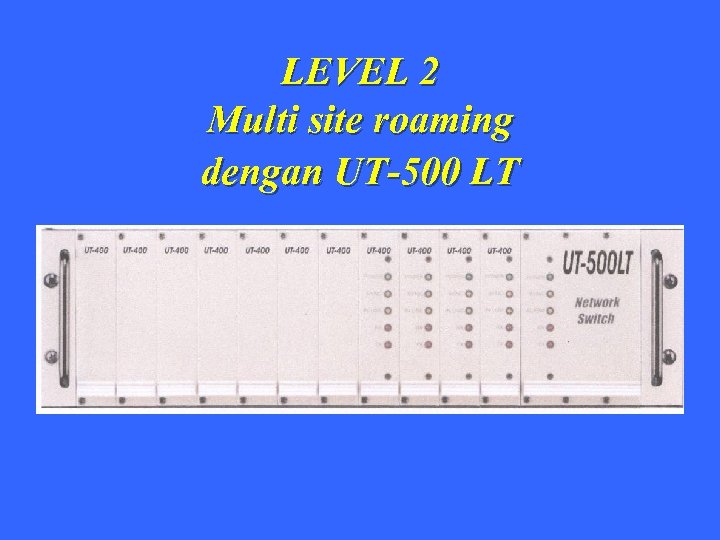

LEVEL 2 Multi site roaming dengan UT-500 LT

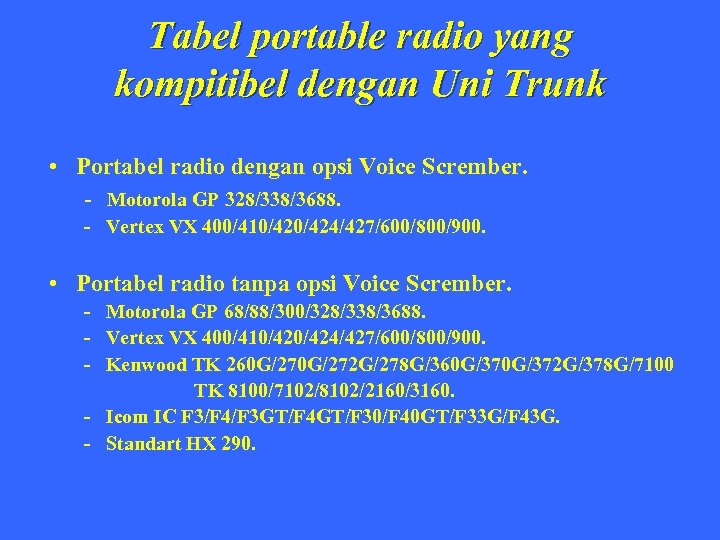

Tabel portable radio yang kompitibel dengan Uni Trunk • Portabel radio dengan opsi Voice Scrember. - Motorola GP 328/338/3688. - Vertex VX 400/410/424/427/600/800/900. • Portabel radio tanpa opsi Voice Scrember. - Motorola GP 68/88/300/328/338/3688. - Vertex VX 400/410/424/427/600/800/900. - Kenwood TK 260 G/272 G/278 G/360 G/372 G/378 G/7100 TK 8100/7102/8102/2160/3160. - Icom IC F 3/F 4/F 3 GT/F 4 GT/F 30/F 40 GT/F 33 G/F 43 G. - Standart HX 290.

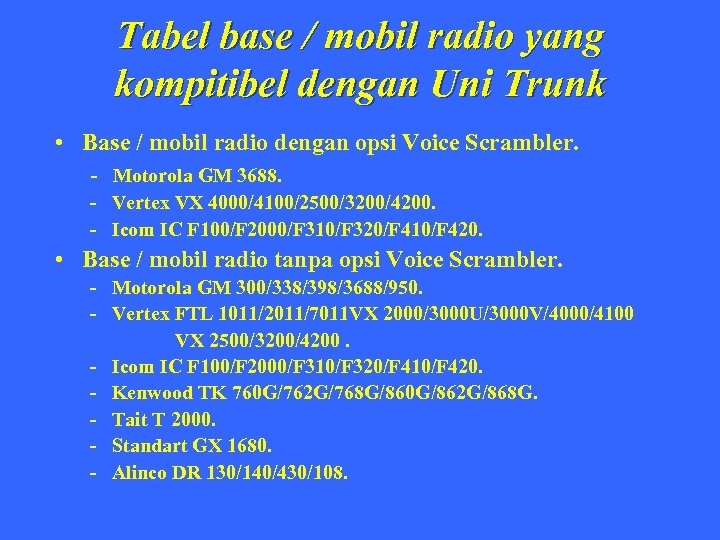

Tabel base / mobil radio yang kompitibel dengan Uni Trunk • Base / mobil radio dengan opsi Voice Scrambler. - Motorola GM 3688. - Vertex VX 4000/4100/2500/3200/4200. - Icom IC F 100/F 2000/F 310/F 320/F 410/F 420. • Base / mobil radio tanpa opsi Voice Scrambler. - Motorola GM 300/338/398/3688/950. - Vertex FTL 1011/2011/7011 VX 2000/3000 U/3000 V/4000/4100 VX 2500/3200/4200. - Icom IC F 100/F 2000/F 310/F 320/F 410/F 420. - Kenwood TK 760 G/762 G/768 G/860 G/862 G/868 G. - Tait T 2000. - Standart GX 1680. - Alinco DR 130/140/430/108.

UT-100 MULTIPLEXER UT-100 • Penggabungan remote site yang mudah dengan 2 wire Voice Grade Line atau full duplex radio. • Empat analog ( 0 to 12 Volt adjustable ) inputs dari site monitoring transducers. • Dua digital inputs untuk site status monitoring. • Dua digital outputs untuk site remote control. • Satu digunakan per remote U-453 Controller.

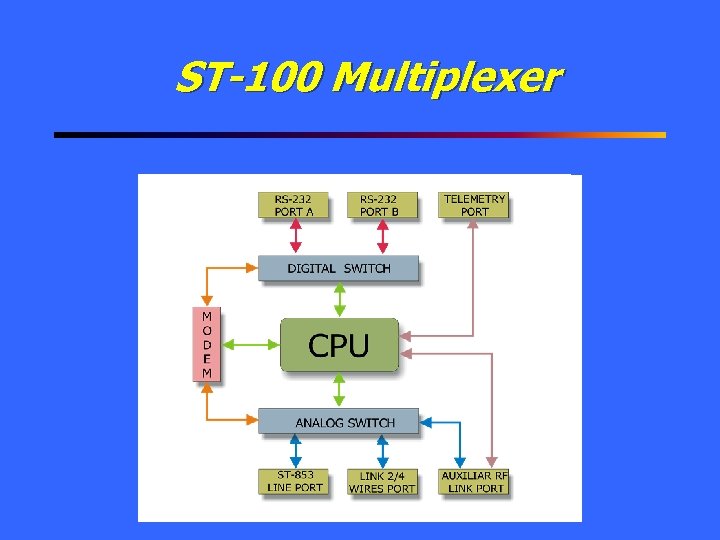

ST-100 Multiplexer

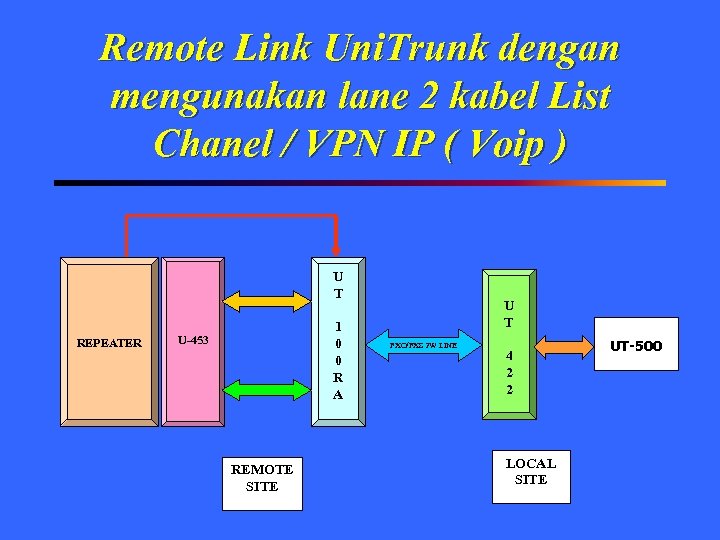

Remote Link Uni. Trunk dengan mengunakan lane 2 kabel List Chanel / VPN IP ( Voip ) U T REPEATER 1 0 0 R A U-453 REMOTE SITE U T FXO/FXS 2 W LINE 4 2 2 LOCAL SITE UT-500

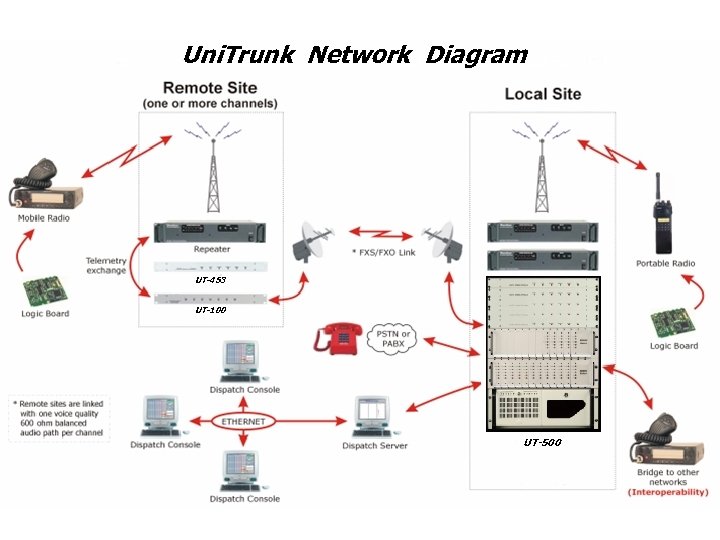

Uni. Trunk Network Diagram UT-453 UT-100 UT-500

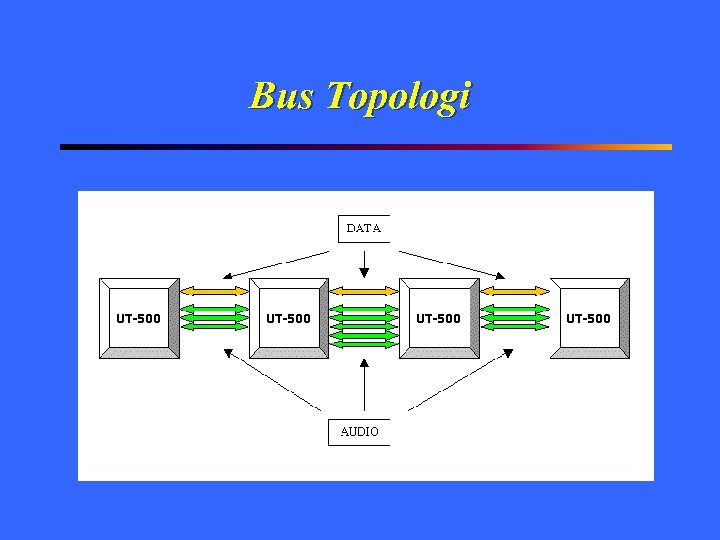

Bus Topologi UT-500

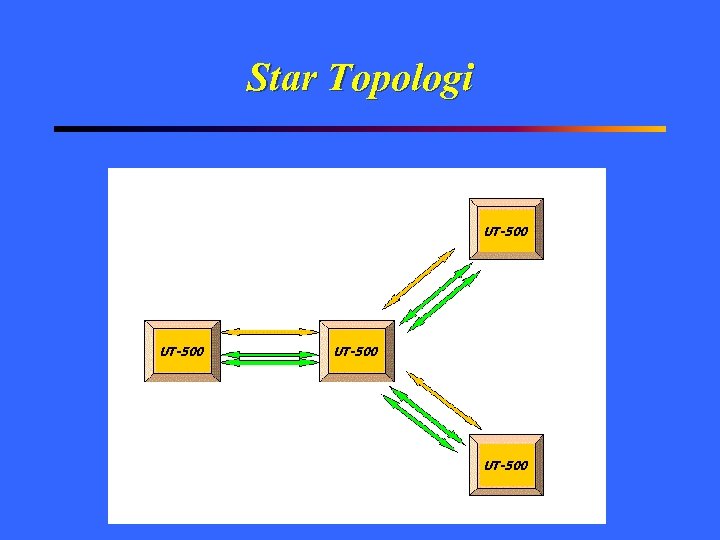

Star Topologi UT-500

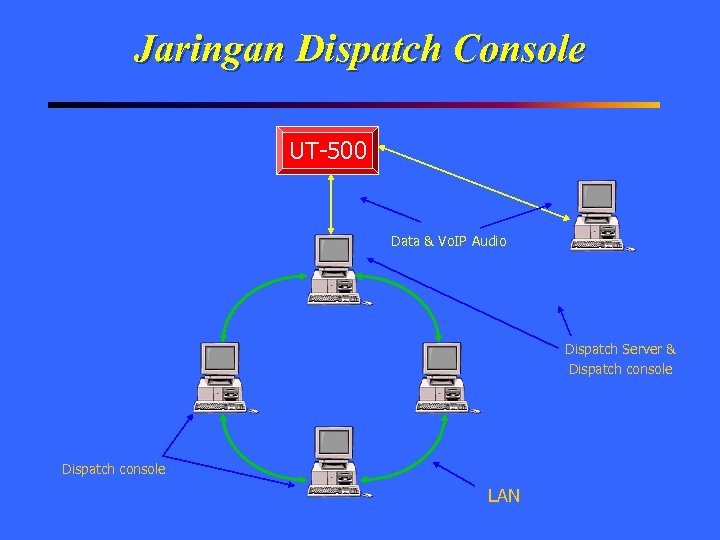

Jaringan Dispatch Console UT-500 Data & Vo. IP Audio Dispatch Server & Dispatch console LAN

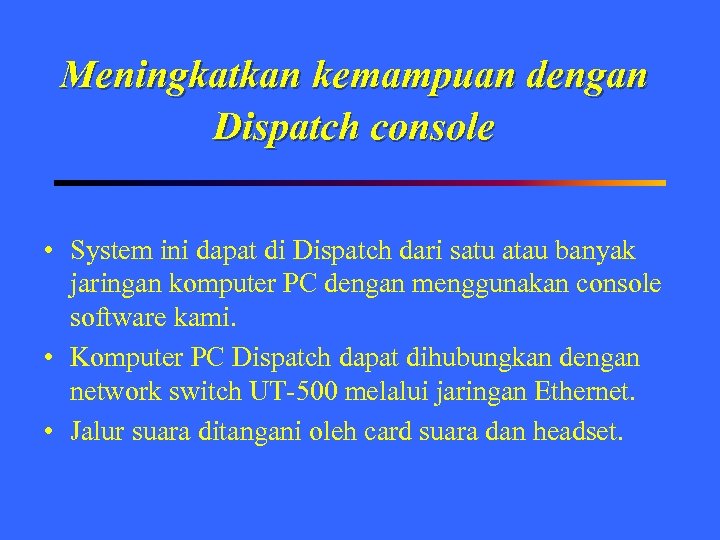

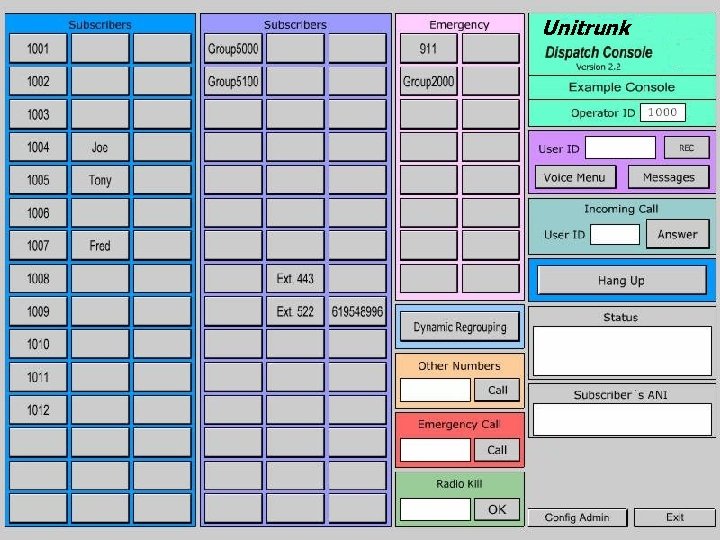

Meningkatkan kemampuan dengan Dispatch console • System ini dapat di Dispatch dari satu atau banyak jaringan komputer PC dengan menggunakan console software kami. • Komputer PC Dispatch dapat dihubungkan dengan network switch UT-500 melalui jaringan Ethernet. • Jalur suara ditangani oleh card suara dan headset.

Unitrunk

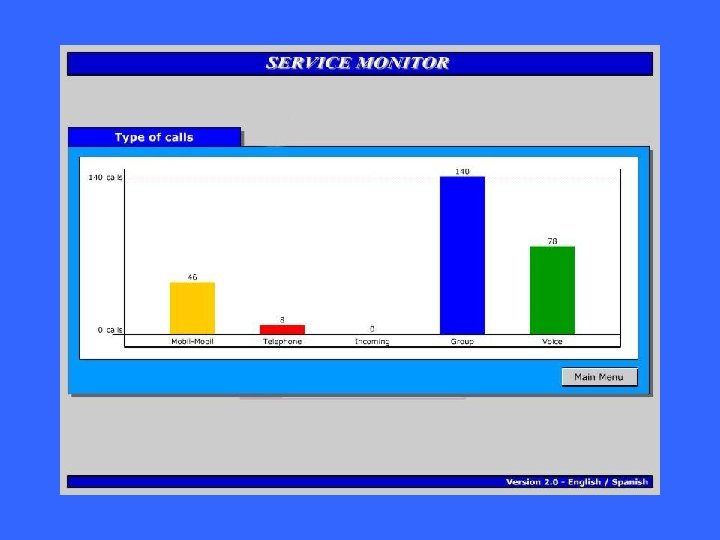

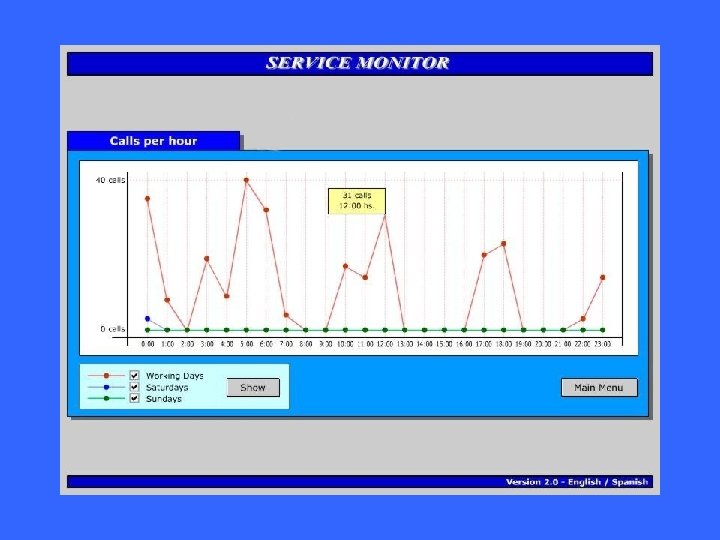

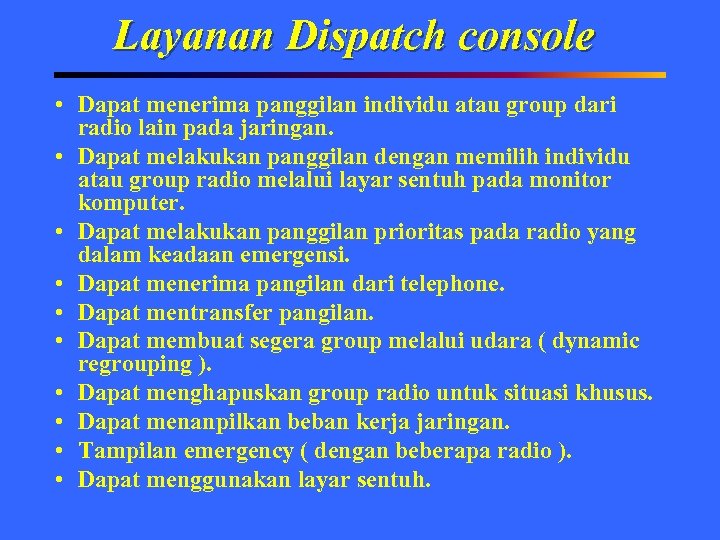

Layanan Dispatch console • Dapat menerima panggilan individu atau group dari radio lain pada jaringan. • Dapat melakukan panggilan dengan memilih individu atau group radio melalui layar sentuh pada monitor komputer. • Dapat melakukan panggilan prioritas pada radio yang dalam keadaan emergensi. • Dapat menerima pangilan dari telephone. • Dapat mentransfer pangilan. • Dapat membuat segera group melalui udara ( dynamic regrouping ). • Dapat menghapuskan group radio untuk situasi khusus. • Dapat menanpilkan beban kerja jaringan. • Tampilan emergency ( dengan beberapa radio ). • Dapat menggunakan layar sentuh.

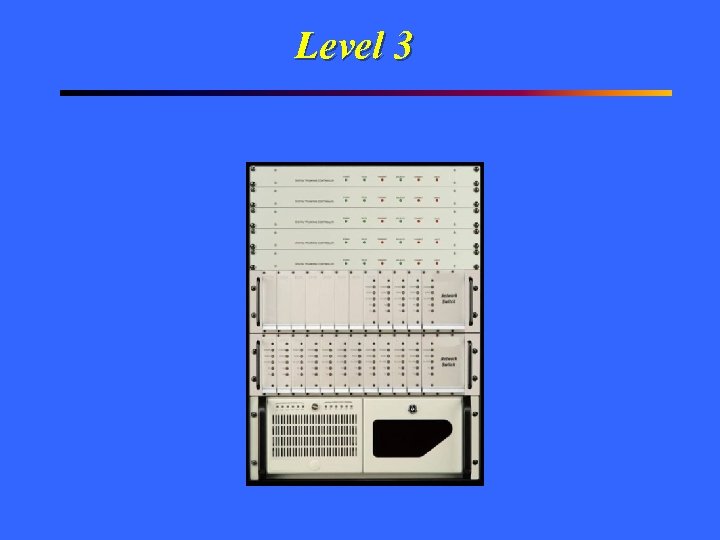

Level 3

Arsitektur UT-500 Network Switch UT-400 Hard Disk UT-400 ETHERNET P A B X / P S T N CPU UT-400 UT-400 UT-453 DSP RS-232 Power Supply UT-453

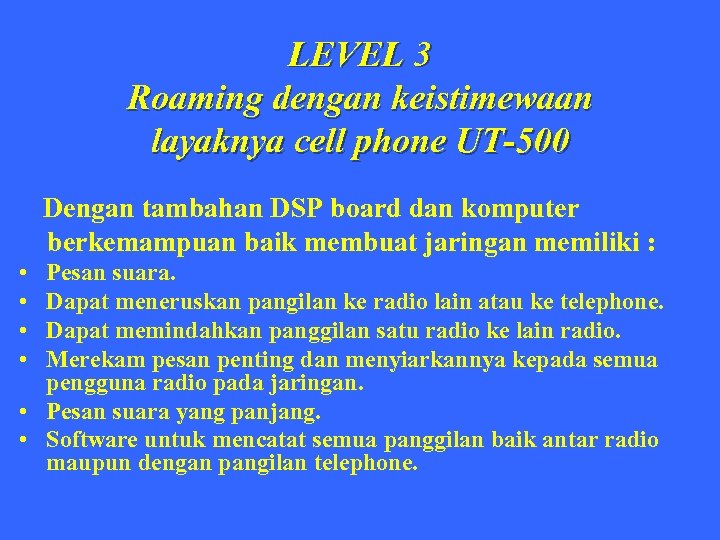

LEVEL 3 Roaming dengan keistimewaan layaknya cell phone UT-500 Dengan tambahan DSP board dan komputer berkemampuan baik membuat jaringan memiliki : • • Pesan suara. Dapat meneruskan pangilan ke radio lain atau ke telephone. Dapat memindahkan panggilan satu radio ke lain radio. Merekam pesan penting dan menyiarkannya kepada semua pengguna radio pada jaringan. • Pesan suara yang panjang. • Software untuk mencatat semua panggilan baik antar radio maupun dengan pangilan telephone.

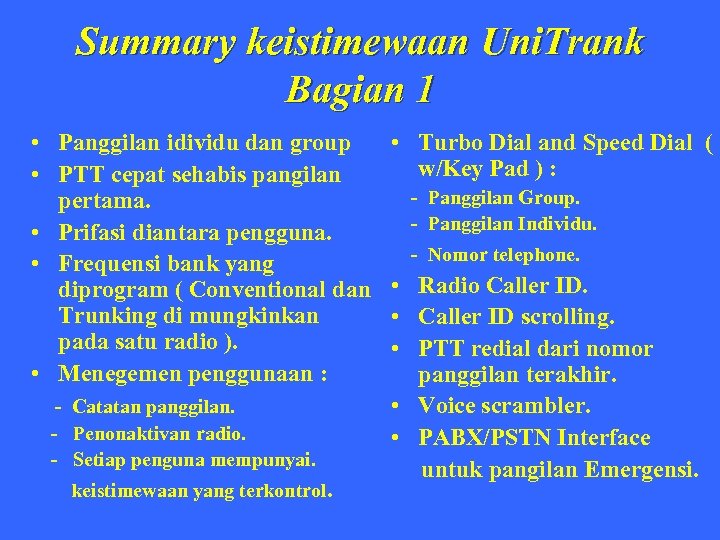

Summary keistimewaan Uni. Trank Bagian 1 • Panggilan idividu dan group • PTT cepat sehabis pangilan pertama. • Prifasi diantara pengguna. • Frequensi bank yang diprogram ( Conventional dan Trunking di mungkinkan pada satu radio ). • Menegemen penggunaan : - Catatan panggilan. - Penonaktivan radio. - Setiap penguna mempunyai. keistimewaan yang terkontrol. • Turbo Dial and Speed Dial ( w/Key Pad ) : - Panggilan Group. - Panggilan Individu. - Nomor telephone. • Radio Caller ID. • Caller ID scrolling. • PTT redial dari nomor panggilan terakhir. • Voice scrambler. • PABX/PSTN Interface untuk pangilan Emergensi.

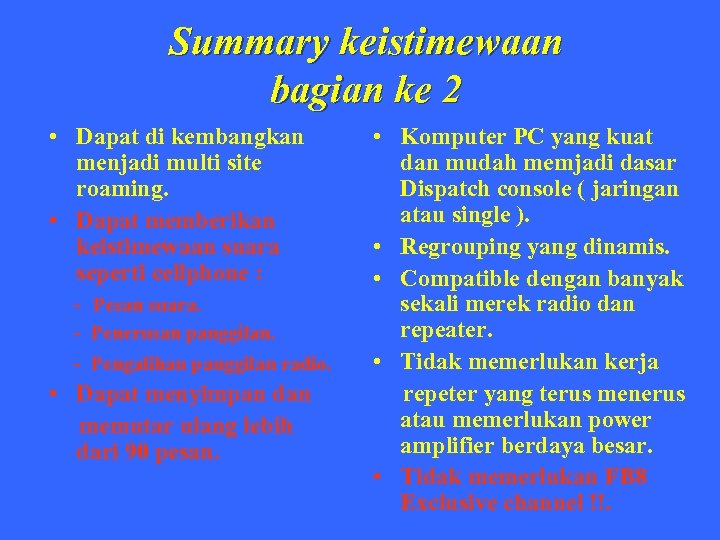

Summary keistimewaan bagian ke 2 • Dapat di kembangkan menjadi multi site roaming. • Dapat memberikan keistimewaan suara seperti cellphone : - Pesan suara. - Penerusan panggilan. - Pengalihan panggilan radio. • Dapat menyimpan dan memutar ulang lebih dari 90 pesan. • Komputer PC yang kuat dan mudah memjadi dasar Dispatch console ( jaringan atau single ). • Regrouping yang dinamis. • Compatible dengan banyak sekali merek radio dan repeater. • Tidak memerlukan kerja repeter yang terus menerus atau memerlukan power amplifier berdaya besar. • Tidak memerlukan FB 8 Exclusive channel !!.

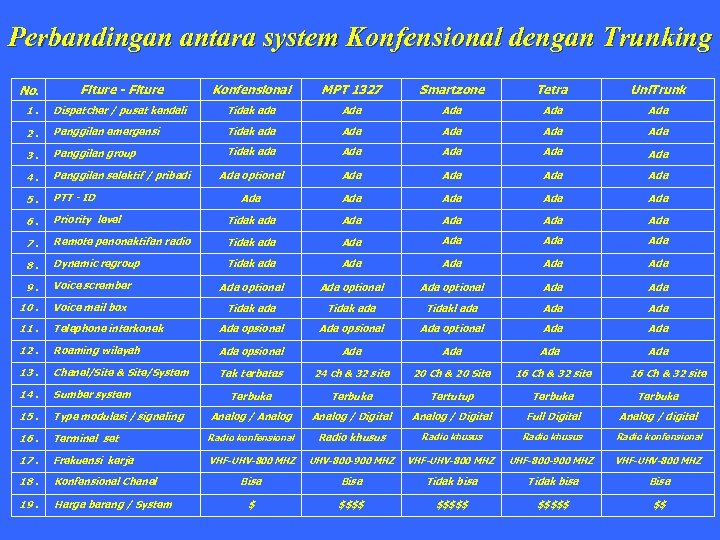

Perbandingan antara system Konfensional dengan Trunking No. Fiture - Fiture Konfensional MPT 1327 Smartzone Tetra Uni. Trunk 1. Dispatcher / pusat kendali Tidak ada Ada Ada 2. Panggilan emergensi Tidak ada Ada Ada 3. Panggilan group Tidak ada Ada Ada 4. Panggilan selektif / pribadi Ada optional Ada Ada 5. PTT - ID Ada Ada Ada 6. Priority level Tidak ada Ada Ada 7. Remote penonaktifan radio Tidak ada Ada Ada 8. Dynamic regroup Tidak ada Ada Ada 9. Voice scrember Ada optional Ada 10. Voice mail box Tidak ada Tidakl ada Ada 11. Telephone interkonek Ada opsional Ada optional Ada 12. Roaming wilayah Ada opsional Ada Ada 13. Chanel/Site & Site/System Tak terbatas 24 ch & 32 site 20 Ch & 20 Site 16 Ch & 32 site 14. Sumber system Terbuka Tertutup Terbuka 15. Type modulasi / signaling Analog / Digital Analog / Digital Full Digital Analog / digital 16. Terminal set Radio konfensional Radio khusus Radio konfensional 17. Frekuensi kerja VHF-UHV-800 MHZ UHV-800 -900 MHZ VHF-UHV-800 MHZ UHF-800 -900 MHZ VHF-UHV-800 MHZ 18. Konfensional Chanel Bisa Tidak bisa Bisa 19. Harga barang / System $ $$$$$ $$ 16 Ch & 32 site

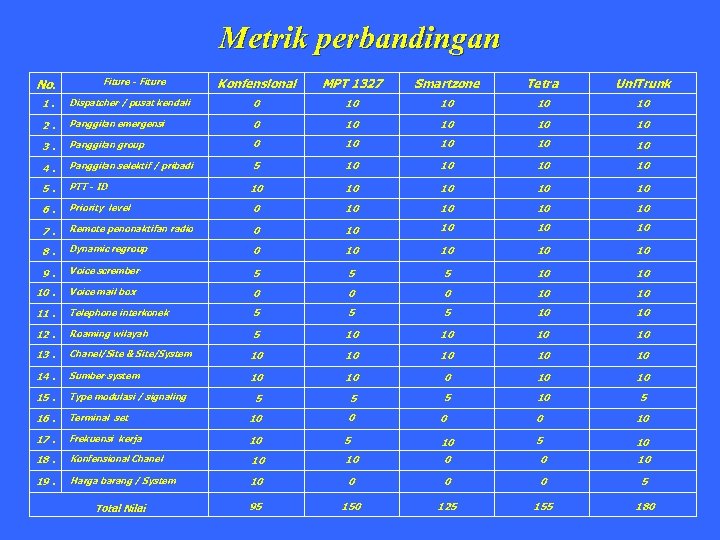

Metrik perbandingan No. Fiture - Fiture Konfensional MPT 1327 Smartzone Tetra Uni. Trunk 1. Dispatcher / pusat kendali 0 10 10 2. Panggilan emergensi 0 10 10 3. Panggilan group 0 10 10 4. Panggilan selektif / pribadi 5 10 10 5. PTT - ID 10 10 10 6. Priority level 0 10 10 7. Remote penonaktifan radio 0 10 10 8. Dynamic regroup 0 10 10 9. Voice scrember 5 5 5 10 10 10. Voice mail box 0 0 0 10 10 11. Telephone interkonek 5 5 5 10 10 12. Roaming wilayah 5 10 10 13. Chanel/Site & Site/System 10 10 10 14. Sumber system 10 10 10 15. Type modulasi / signaling 5 5 5 10 5 16. Terminal set 10 0 10 17. Frekuensi kerja 10 5 10 18. Konfensional Chanel 10 10 0 0 10 19. Harga barang / System 10 0 5 Total Nilai 95 150 125 155 180

Terima kasih atas waktu yang anda telah berikan PT CATUR MITRA PERKASA KOMUNIKA Sumber : PT. TRI MAHKOTA SARANA
