УМПО. Лекция № 4 УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 4 ТОЧНОСТЬ ЗУБЧАТЫХ ПЕРЕДАЧ Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ

УМПО. Лекция № 4 ПЛАН ЛЕКЦИИ 4. 1 Параметры точности 4. 2 Нормы точности 4. 3 Конструкции и материалы зубчатых колес 2

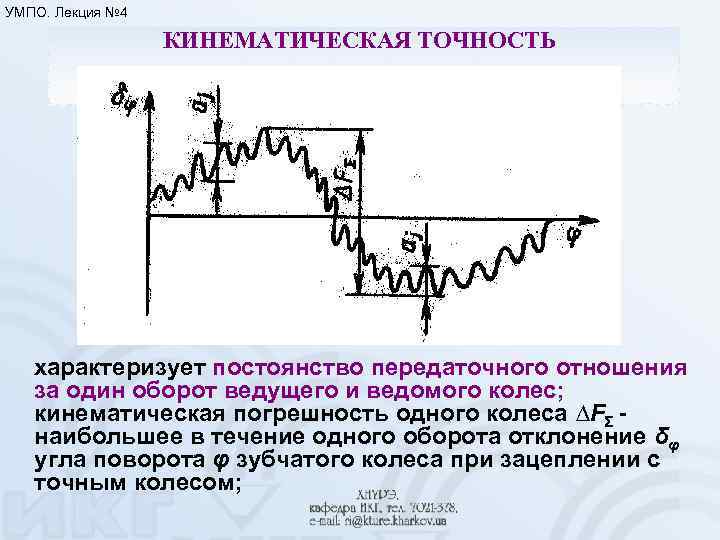

УМПО. Лекция № 4 КИНЕМАТИЧЕСКАЯ ТОЧНОСТЬ характеризует постоянство передаточного отношения за один оборот ведущего и ведомого колес; кинематическая погрешность одного колеса ∆FΣ наибольшее в течение одного оборота отклонение δφ угла поворота φ зубчатого колеса при зацеплении с точным колесом;

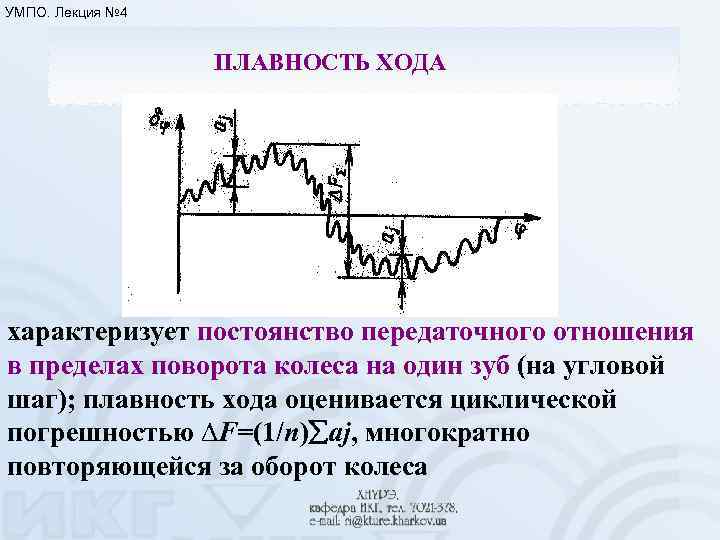

УМПО. Лекция № 4 ПЛАВНОСТЬ ХОДА характеризует постоянство передаточного отношения в пределах поворота колеса на один зуб (на угловой шаг); плавность хода оценивается циклической погрешностью ∆F=(1/n) aj, многократно повторяющейся за оборот колеса

УМПО. Лекция № 4 СТЕПЕНЬ КОНТАКТА СОПРЯЖЕННЫХ ЗУБЬЕВ КОЛЕС определяет полноту прилегания рабочих поверхностей зубьев 5

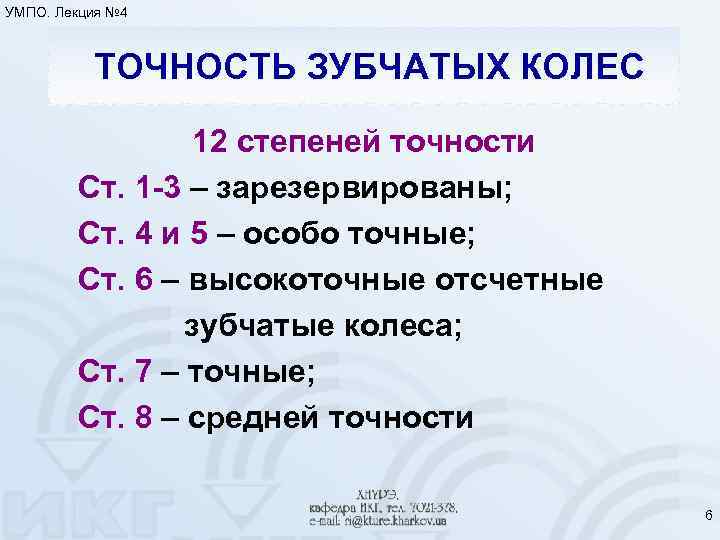

УМПО. Лекция № 4 ТОЧНОСТЬ ЗУБЧАТЫХ КОЛЕС 12 степеней точности Ст. 1 -3 – зарезервированы; Ст. 4 и 5 – особо точные; Ст. 6 – высокоточные отсчетные зубчатые колеса; Ст. 7 – точные; Ст. 8 – средней точности 6

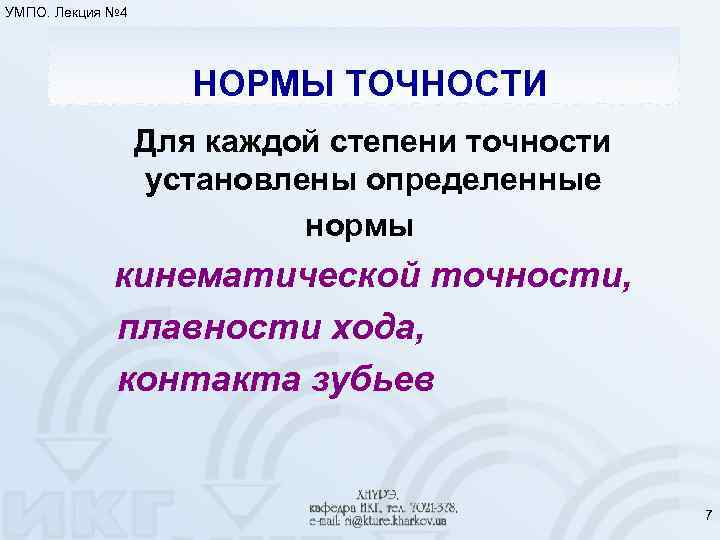

УМПО. Лекция № 4 НОРМЫ ТОЧНОСТИ Для каждой степени точности установлены определенные нормы кинематической точности, плавности хода, контакта зубьев 7

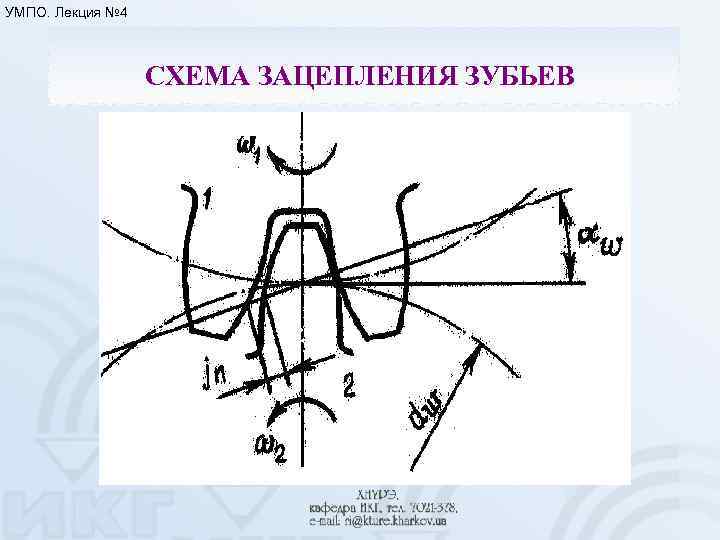

УМПО. Лекция № 4 СХЕМА ЗАЦЕПЛЕНИЯ ЗУБЬЕВ

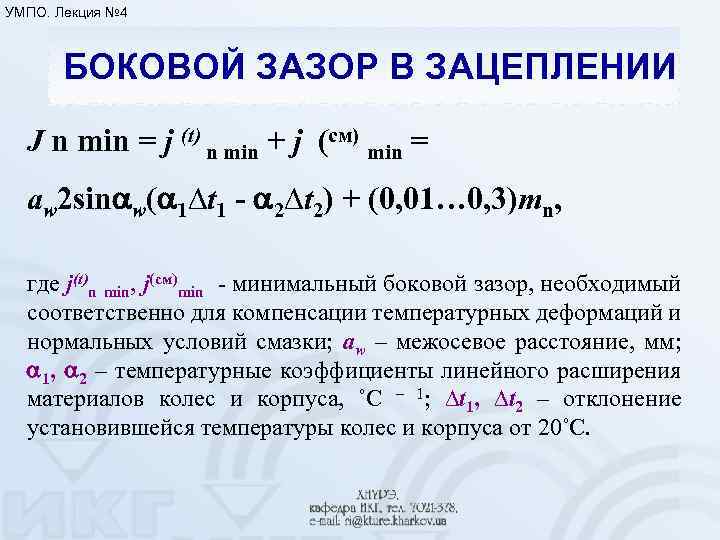

УМПО. Лекция № 4 БОКОВОЙ ЗАЗОР В ЗАЦЕПЛЕНИИ J n min = j (t) n min + j (см) min = aw 2 sin w( 1∆t 1 - 2∆t 2) + (0, 01… 0, 3)mn, где j(t)n min, j(см)min - минимальный боковой зазор, необходимый соответственно для компенсации температурных деформаций и нормальных условий смазки; aw – межосевое расстояние, мм; 1, 2 – температурные коэффициенты линейного расширения материалов колес и корпуса, ˚С – 1; ∆t 1, ∆t 2 – отклонение установившейся температуры колес и корпуса от 20˚С.

УМПО. Лекция № 4 Значение бокового зазора определяется видом допуска на боковой зазор и видом сопряжения зубьев

УМПО. Лекция № 4 Наименьшие боковые зазоры зубьев j n min, мкм, по ГОСТ 9178 – 72 Вид сопряж ения Межосевое расстояние, мм <12 12… 20 20… 30 30… 50 50… 80 80… 120 H 0 0 0 G 6 8 9 11 13 15 F 10 11 13 16 19 22 E 16 18 21 25 30 35 D 22 27 33 39 46 54

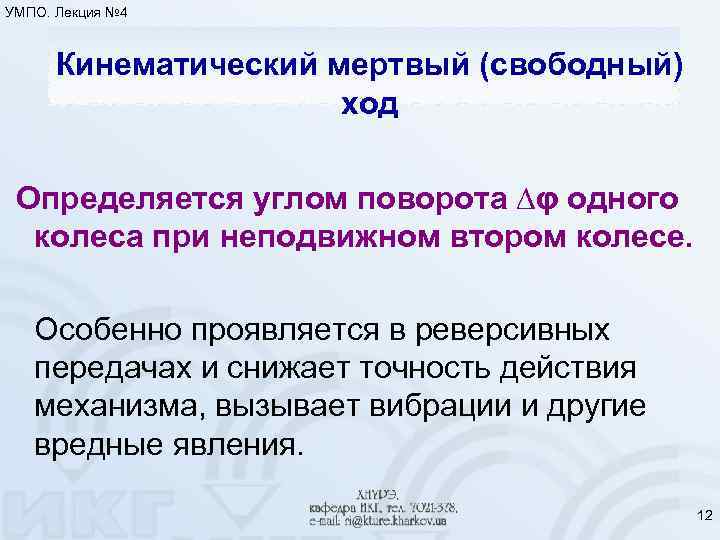

УМПО. Лекция № 4 Кинематический мертвый (свободный) ход Определяется углом поворота ∆φ одного колеса при неподвижном втором колесе. Особенно проявляется в реверсивных передачах и снижает точность действия механизма, вызывает вибрации и другие вредные явления. 12

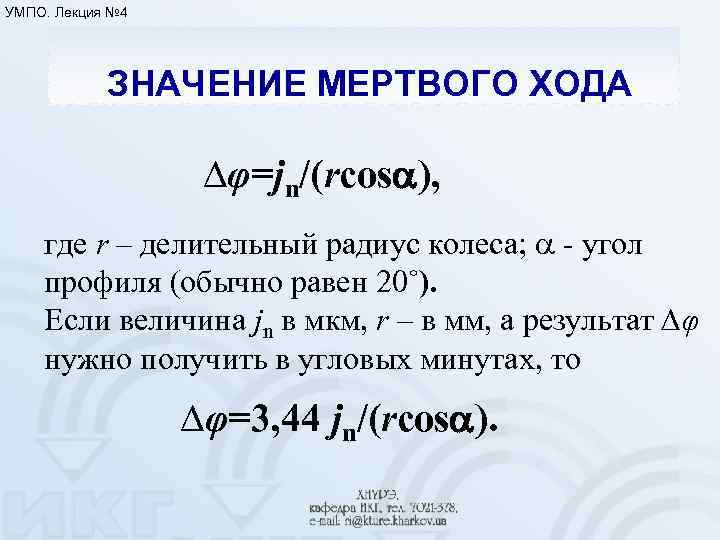

УМПО. Лекция № 4 ЗНАЧЕНИЕ МЕРТВОГО ХОДА ∆φ=jn/(rcos ), где r – делительный радиус колеса; - угол профиля (обычно равен 20˚). Если величина jn в мкм, r – в мм, а результат ∆φ нужно получить в угловых минутах, то ∆φ=3, 44 jn/(rcos ).

УМПО. Лекция № 4 Схема компенсации мертвого хода

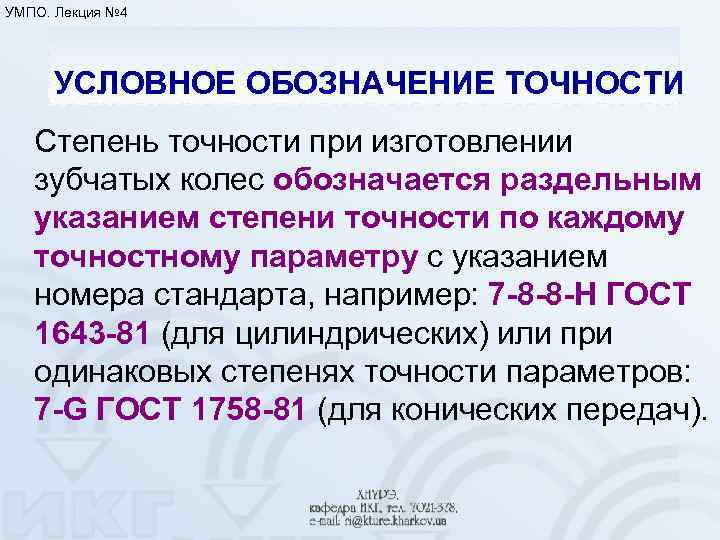

УМПО. Лекция № 4 УСЛОВНОЕ ОБОЗНАЧЕНИЕ ТОЧНОСТИ Степень точности при изготовлении зубчатых колес обозначается раздельным указанием степени точности по каждому точностному параметру с указанием номера стандарта, например: 7 -8 -8 -H ГОСТ 1643 -81 (для цилиндрических) или при одинаковых степенях точности параметров: 7 -G ГОСТ 1758 -81 (для конических передач).

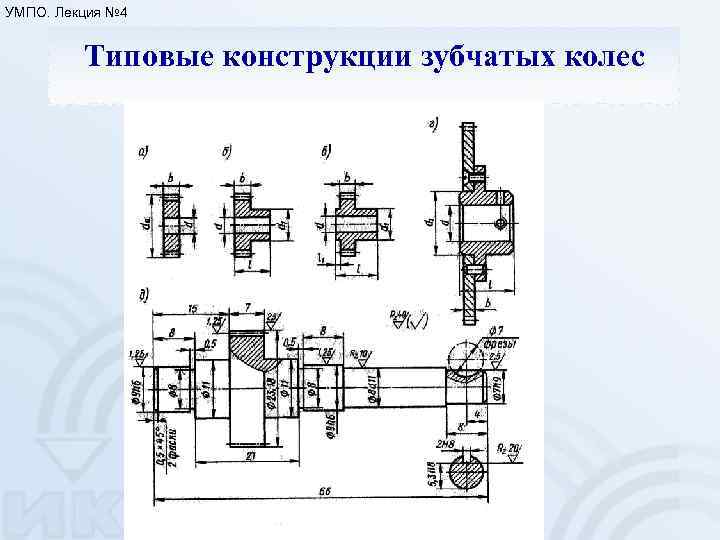

УМПО. Лекция № 4 Типовые конструкции зубчатых колес

УМПО. Лекция № 4 ЗУБЧАТЫЕ КОЛЕСА ИЗ СИНТЕТИЧЕСКИХ МАТЕРИАЛОВ

УМПО. Лекция № 4 РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В. П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А. , Дружинин Ю. А. , Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2 -е изд. , перераб. и доп. . – М. : Высш. шк. , 1991. – 480 с. 18

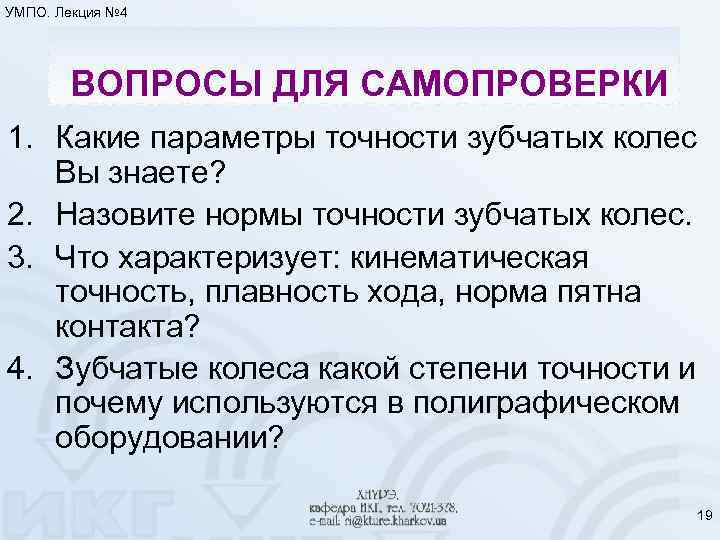

УМПО. Лекция № 4 ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ 1. Какие параметры точности зубчатых колес Вы знаете? 2. Назовите нормы точности зубчатых колес. 3. Что характеризует: кинематическая точность, плавность хода, норма пятна контакта? 4. Зубчатые колеса какой степени точности и почему используются в полиграфическом оборудовании? 19
