«УМНИК» - 2013 «Разработка ресурсосберегающей технологии совмещения механической очистки с высоковольтной электроимпульсной обработкой стоков предприятий пищевой промышленности» Зайцев А. С. , студент 5 -го курса, ИЖС, СКФУ Научный руководитель: Оботурова Н. П. , к. т. н. , доцент Научный консультант : Нагдалян А. А. , ассистент кафедры ТМи. К Ставрополь 2013 г.

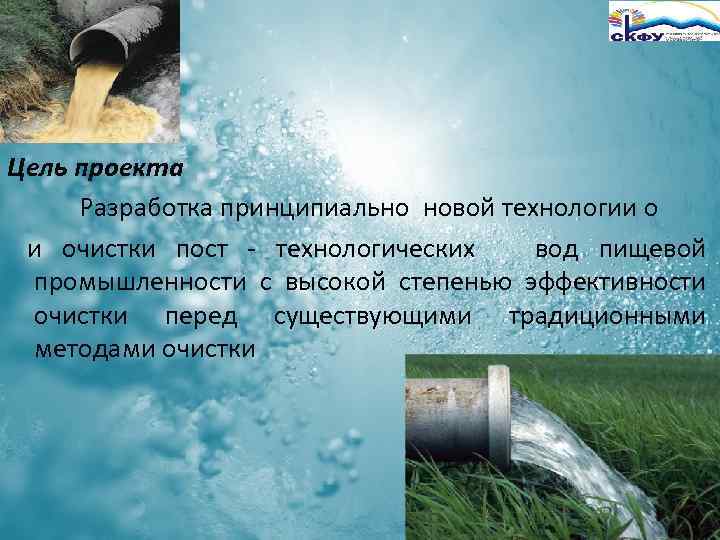

Цель проекта Разработка принципиально новой технологии o и очистки пост - технологических вод пищевой промышленности с высокой степенью эффективности очистки перед существующими традиционными методами очистки

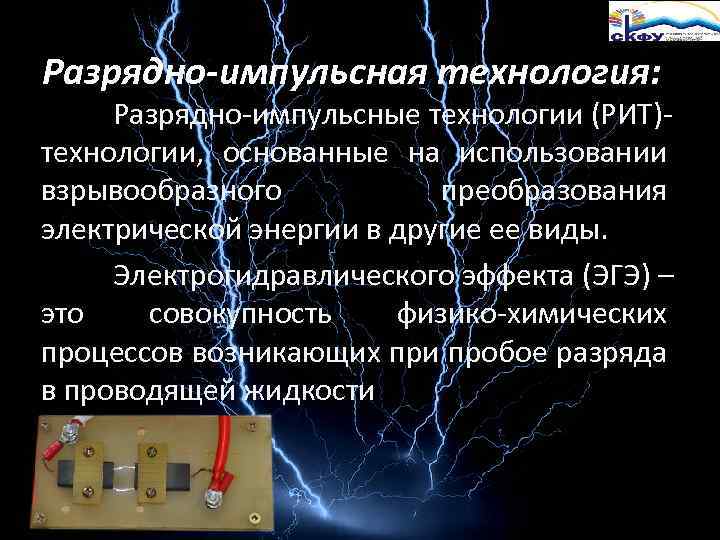

Разрядно-импульсная технология: Разрядно-импульсные технологии (РИТ)технологии, основанные на использовании взрывообразного преобразования электрической энергии в другие ее виды. Электрогидравлического эффекта (ЭГЭ) – это совокупность физико-химических процессов возникающих при пробое разряда в проводящей жидкости

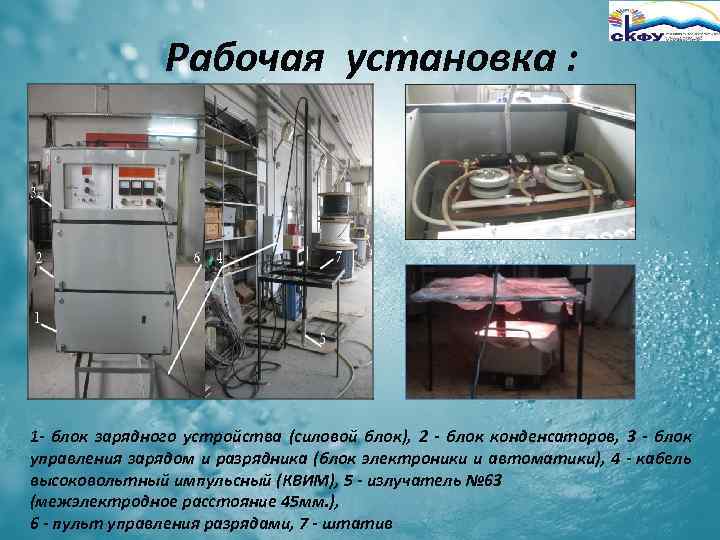

Рабочая установка : 1 - блок зарядного устройства (силовой блок), 2 - блок конденсаторов, 3 - блок управления зарядом и разрядника (блок электроники и автоматики), 4 - кабель высоковольтный импульсный (КВИМ), 5 - излучатель № 63 (межэлектродное расстояние 45 мм. ), 6 - пульт управления разрядами, 7 - штатив
Принципиальная электрическая схема установки: 1 – трансформатор, 2 – сборный диодный мост ( 4×), 3 - конденсатор, 4 - воздушный разрядник, 5 - излучатель № 63

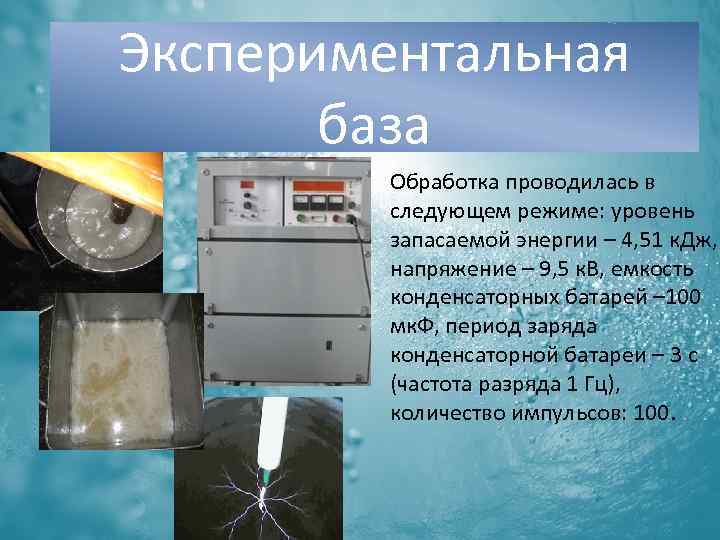

Экспериментальная база Обработка проводилась в следующем режиме: уровень запасаемой энергии – 4, 51 к. Дж, напряжение – 9, 5 к. В, емкость конденсаторных батарей – 100 мк. Ф, период заряда конденсаторной батареи – 3 с (частота разряда 1 Гц), количество импульсов: 100.

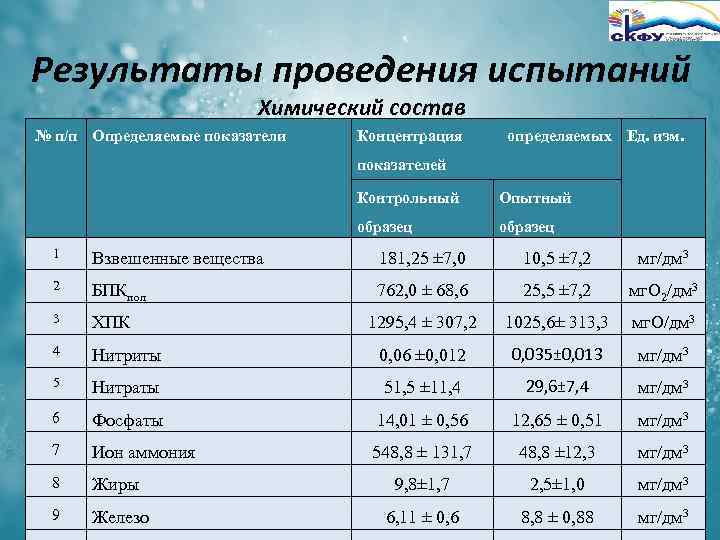

Результаты проведения испытаний Химический состав № п/п Определяемые показатели Концентрация определяемых Ед. изм. показателей Контрольный Опытный образец 1 Взвешенные вещества 181, 25 ± 7, 0 10, 5 ± 7, 2 мг/дм 3 2 БПКпол 762, 0 ± 68, 6 25, 5 ± 7, 2 мг. О 2/дм 3 3 ХПК 1295, 4 ± 307, 2 1025, 6± 313, 3 мг. О/дм 3 4 Нитриты 0, 06 ± 0, 012 0, 035± 0, 013 мг/дм 3 5 Нитраты 51, 5 ± 11, 4 29, 6± 7, 4 мг/дм 3 6 Фосфаты 14, 01 ± 0, 56 12, 65 ± 0, 51 мг/дм 3 7 Ион аммония 548, 8 ± 131, 7 48, 8 ± 12, 3 мг/дм 3 8 Жиры 9, 8± 1, 7 2, 5± 1, 0 мг/дм 3 9 Железо 6, 11 ± 0, 6 8, 8 ± 0, 88 мг/дм 3
Микробиологический анализ №п/п Определяемые показатели Результаты исследований Гигиенический норматив Ед. изм. Контрольный Опытный образец 1 ОКБ 6, 3*108 0, 48*102 Не более 100 КОЕ/100 мл КОЕ/мл 2 ТКБ 6, 3*108 0, 48*102 Не более 100 КОЕ/100 мл КОЕ/мл 3 Коли-фаги 103 Не Не более обнаружено 100 БОЕ/100 мл БОЕ/мл 4 Возбудители кишечных инфекций обнаружено Не Не допускается обнаружено КОЕ/мл 5 Жизнеспособные обнаружено яйца гельминтов и жизнеспособные цисты патогенных простейших Не В 25 литрах не обнаружено допускается _
Технологическая схема очистки сточных вод 1 - приемная емкость, 2 - электроимпульсная установка, 3 – кавитационный генератор, 4 – контейнер для сухих веществ, 5 – фильтр тонкой очистки, 6 – генератор импульсных токов.
Календарный план выполнения НИОКР

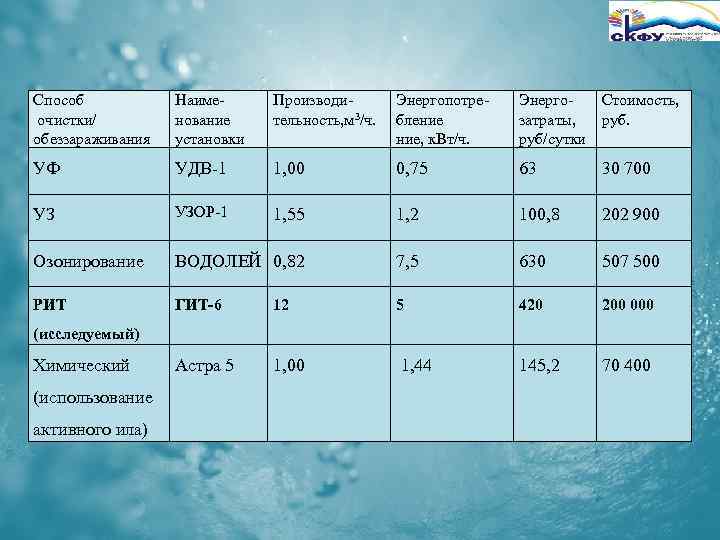

Способ очистки/ обеззараживания Наименование установки Производительность, м 3/ч. Энергопотребление ние, к. Вт/ч. Энерго. Стоимость, затраты, руб/сутки УФ УДВ-1 1, 00 0, 75 63 30 700 УЗ УЗОР-1 1, 55 1, 2 100, 8 202 900 Озонирование ВОДОЛЕЙ 0, 82 7, 5 630 507 500 РИТ ГИТ-6 12 5 420 200 000 Астра 5 1, 00 1, 44 145, 2 70 400 (исследуемый) Химический (использование активного ила)
Конкурентные преимущества: ü Относительно низкая материалоемкость ü Относительно небольшая стоимость оборудования ü Безреагентная, экологически чистая обработка воды; ü Высокая эффективность обеззараживающего действия; ü Низкая удельная энергоемкость; ü Широкий диапазон реализуемой производительности; ü Большая возможная производительность по сравнению с безреагентным обеззараживанием; ü Возможность применения для очистки воды с повышенным содержанием загрязнителей.
Коммерческие риски: ü Рыночный ü Коммерческий ü Финансовый ü Маркетинговый ü Производственный ü Инвестиционный
Дипломы и награды
Главное не победа, а следующая победа. (Глеб Фетисов) Спасибо за внимание ! Зайцев А. С. E-mail: samode 1 kin@mail. ru Тел. +7 918 875 -11 -49
