Улучшение изображений и радиометрическая коррекция

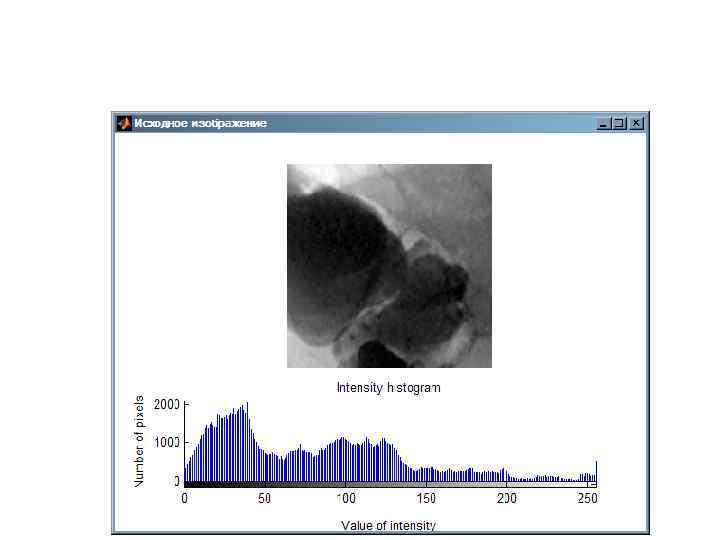

Гистограмма. Гистограммные преобразования. • Гистограмма яркостей - оценка распределения вероятностей где nb – количество пикселей текущей яркости b (принимает значения от 1 до l; в случае шкалы серого 8 бит l=255), n – общее количество пикселов изображения pb – вероятность появления пикселя с яркостью b.

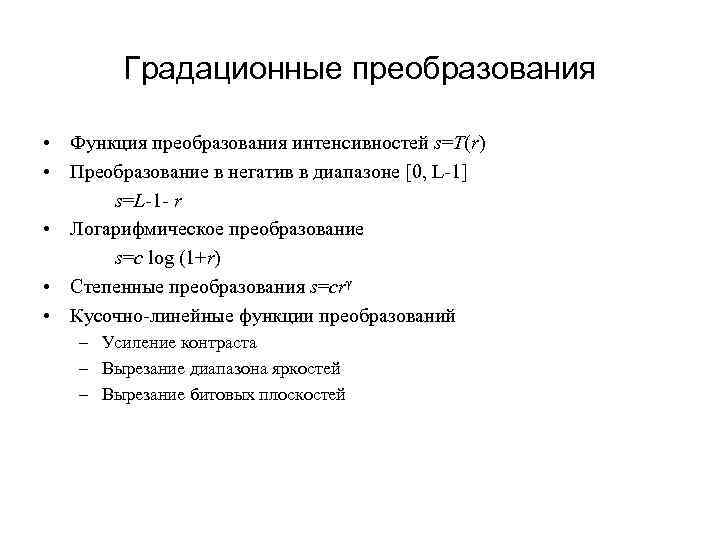

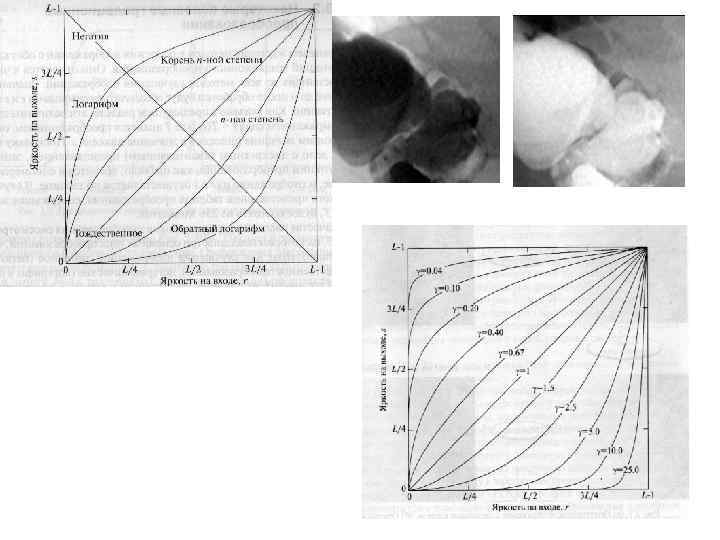

Градационные преобразования • Функция преобразования интенсивностей s=T(r) • Преобразование в негатив в диапазоне [0, L-1] s=L-1 - r • Логарифмическое преобразование s=c log (1+r) • Степенные преобразования s=crγ • Кусочно-линейные функции преобразований – Усиление контраста – Вырезание диапазона яркостей – Вырезание битовых плоскостей

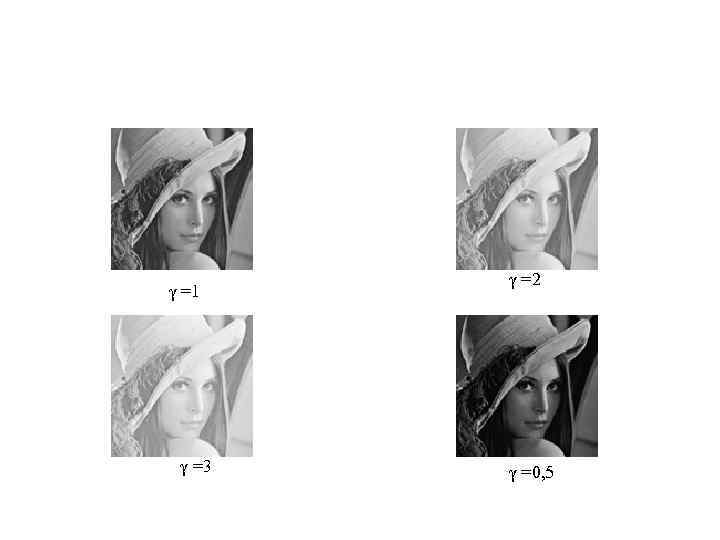

γ =1 γ =3 γ =2 γ =0, 5
Эквализация гистограммы (линеаризация) Где rk – яркость пикселя входного изображения pr – вероятность появления пикселя с яркостью rk
Равномерное преобразование гистограммы. , - минимальное и максимальное значения элементов массива интенсивностей исходного изображения L -функция распределения вероятностей исходного изображения -(кумулятивная гистограмма)

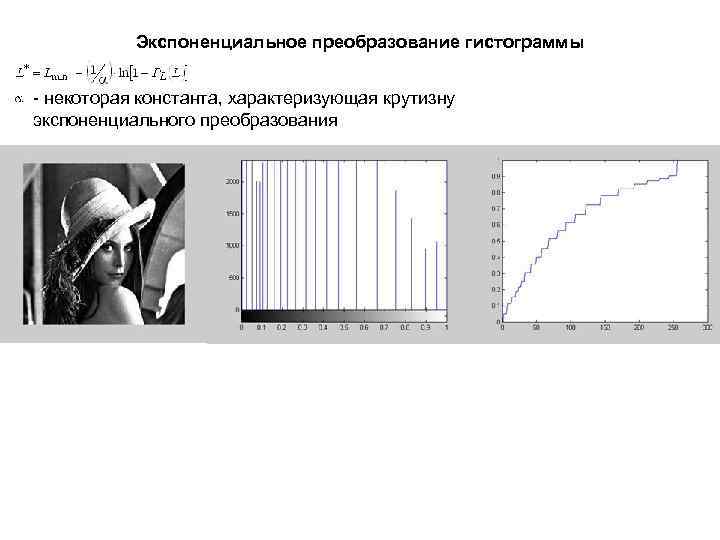

Экспоненциальное преобразование гистограммы - некоторая константа, характеризующая крутизну экспоненциального преобразования
Преобразование гистограммы по закону Рэлея. - некоторая константа, характеризующая гистограмму распределения интенсивностей элементов результирующего изображе
Преобразование гистограммы по закону степени 2/3

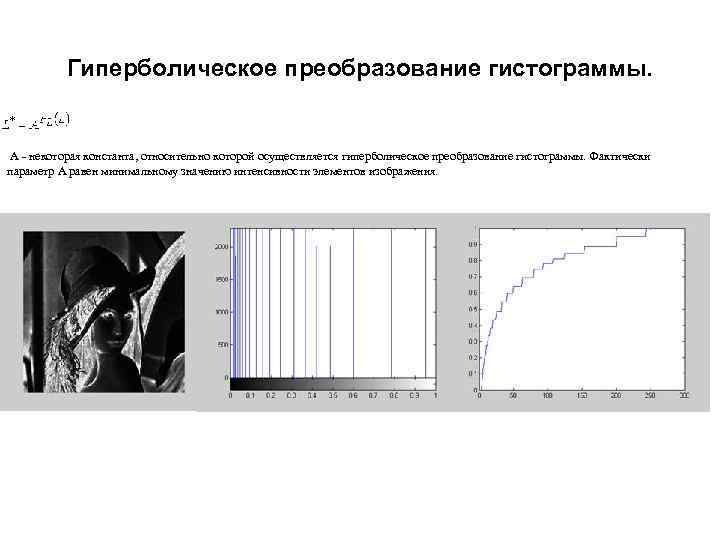

Гиперболическое преобразование гистограммы. А - некоторая константа, относительно которой осуществляется гиперболическое преобразование гистограммы. Фактически параметр А равен минимальному значению интенсивности элементов изображения.
Приложение
Эффект Пуркинье – различие в относительной спектральной чувствительности глаза при сумеречном зрении (пунктирная кривая) и при ярком освещении (сплошная кривая)

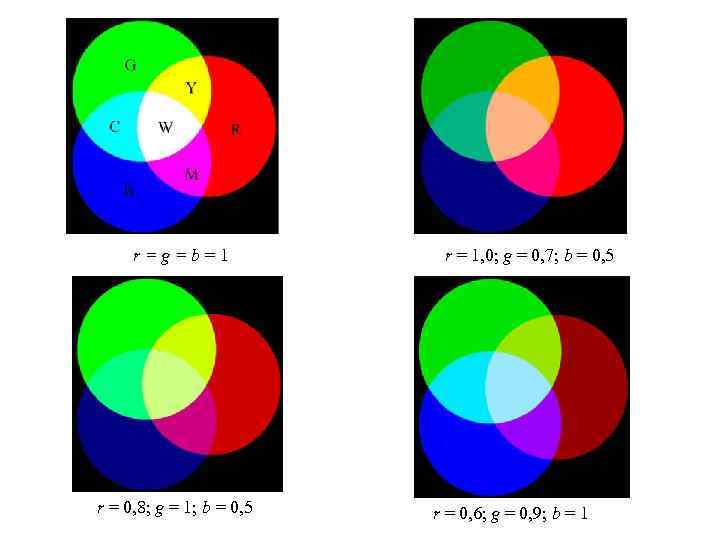

r = g = b = 1 r = 0, 8; g = 1; b = 0, 5 r = 1, 0; g = 0, 7; b = 0, 5 r = 0, 6; g = 0, 9; b = 1

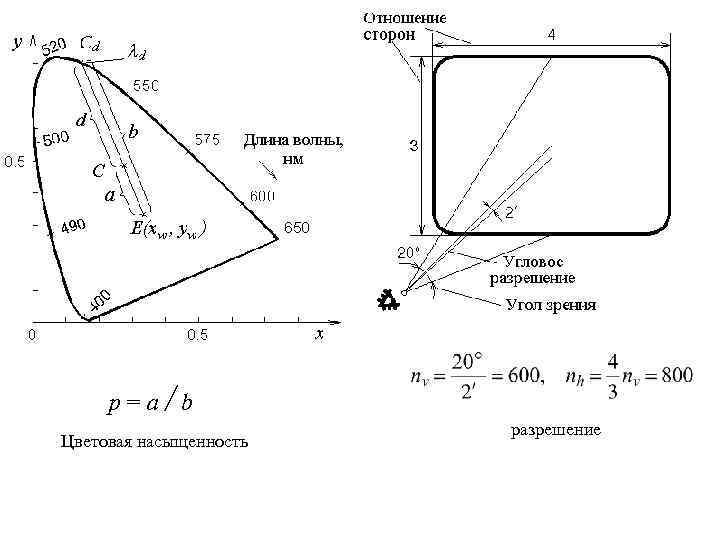

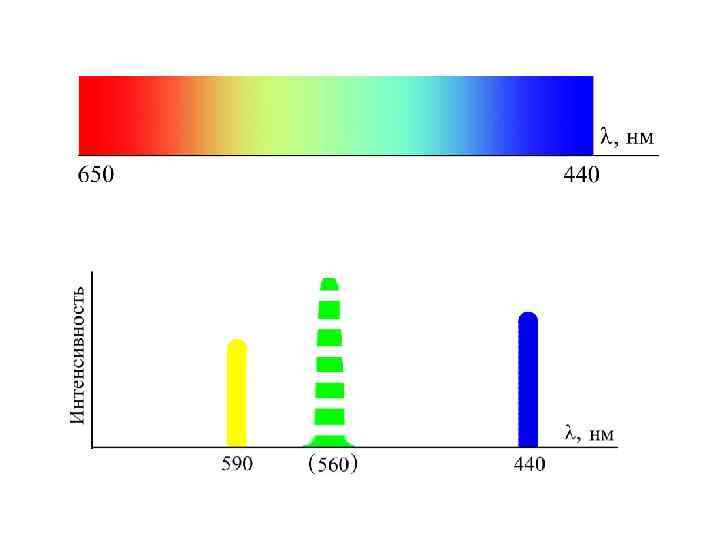

p = a / b Цветовая насыщенность разрешение

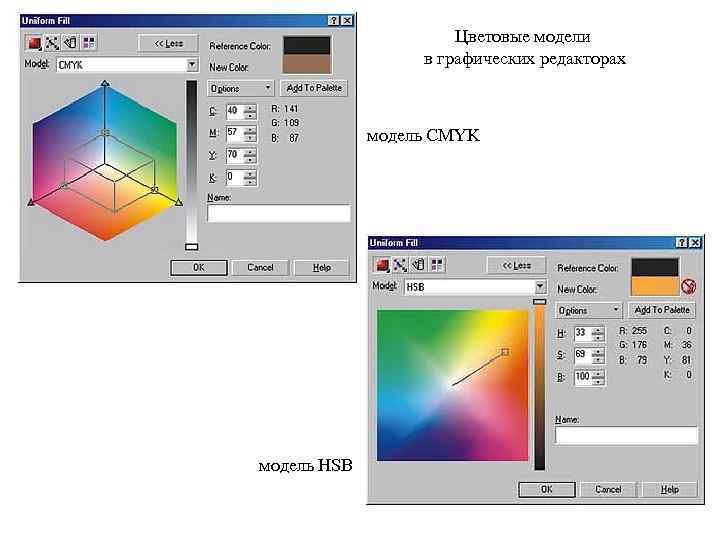

Цветовые модели в графических редакторах модель CMYK модель HSB

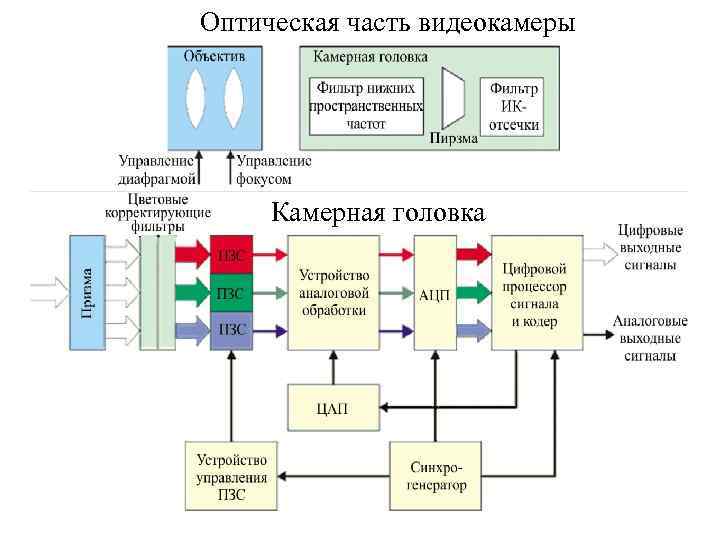

Оптическая часть видеокамеры Камерная головка

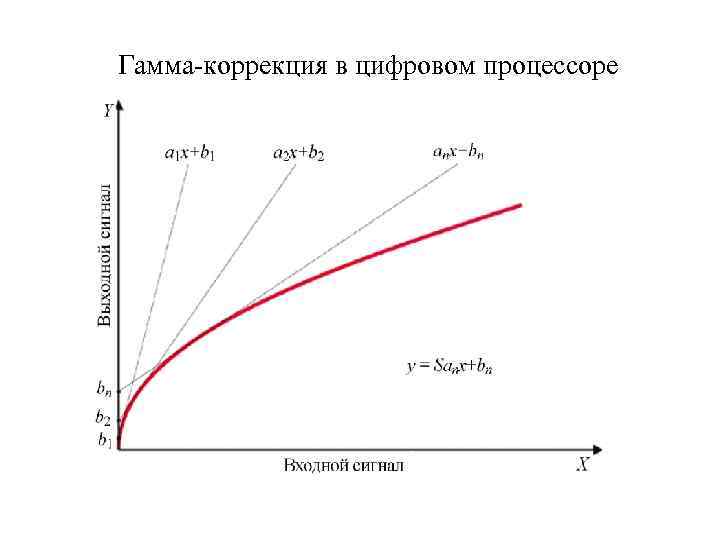

Гамма-коррекция в цифровом процессоре

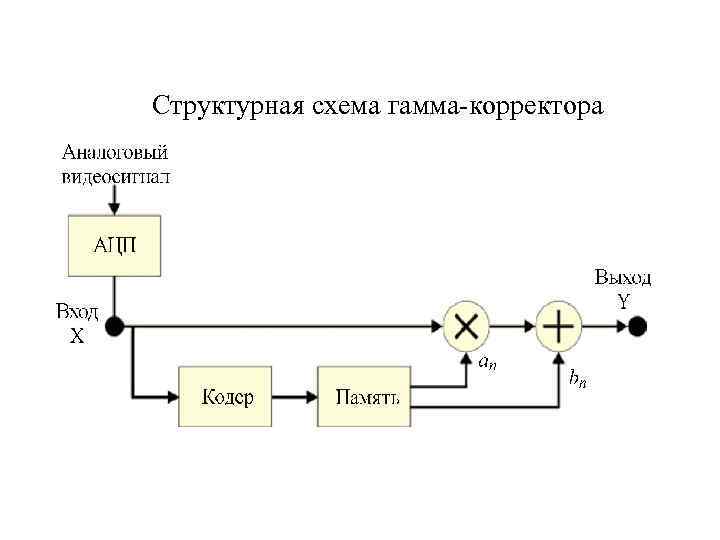

Структурная схема гамма-корректора

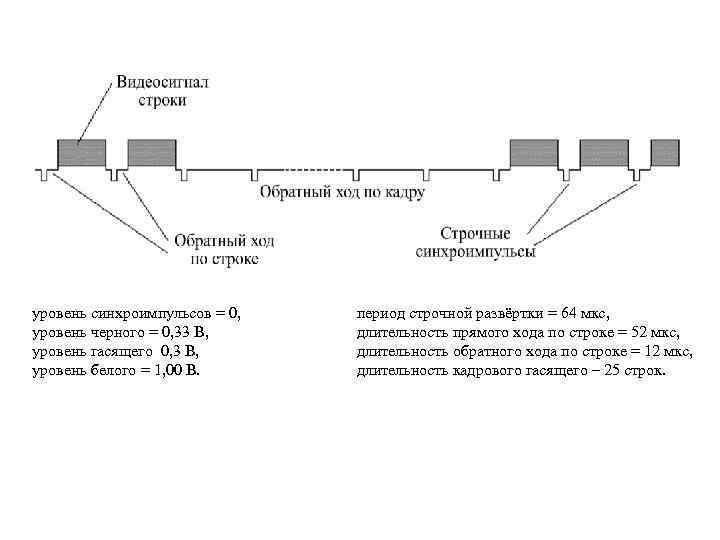

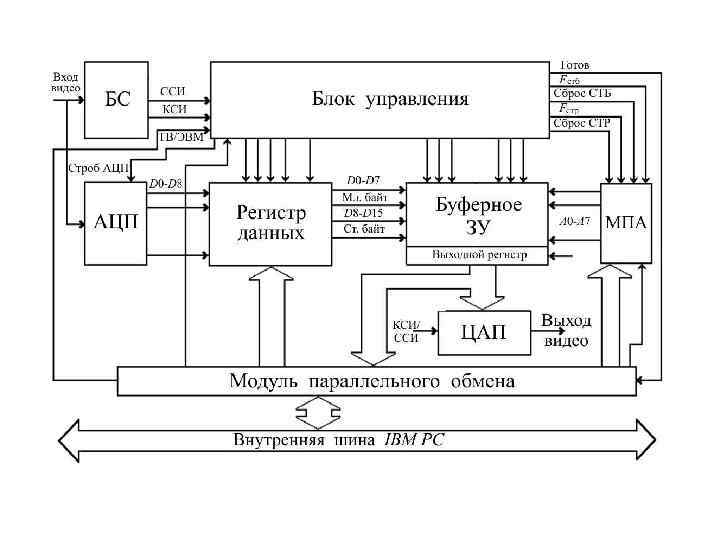

уровень синхроимпульсов = 0, уровень черного = 0, 33 В, уровень гасящего 0, 3 В, уровень белого = 1, 00 В. период строчной развёртки = 64 мкс, длительность прямого хода по строке = 52 мкс, длительность обратного хода по строке = 12 мкс, длительность кадрового гасящего – 25 строк.

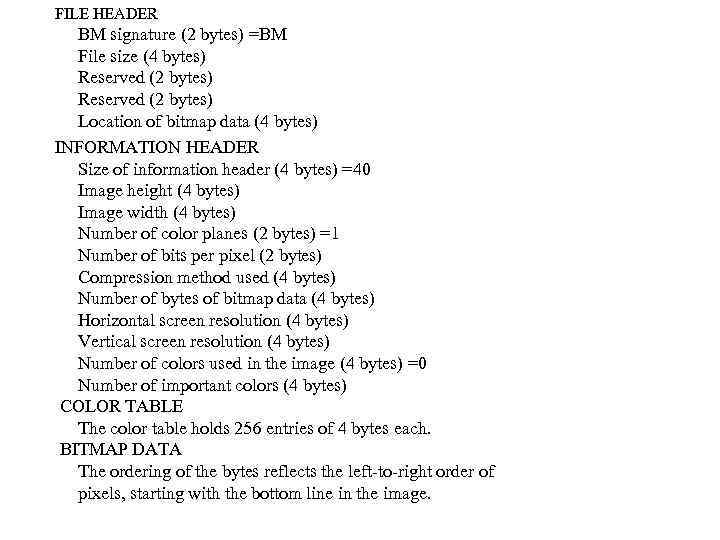

FILE HEADER BM signature (2 bytes) =BM File size (4 bytes) Reserved (2 bytes) Location of bitmap data (4 bytes) INFORMATION HEADER Size of information header (4 bytes) =40 Image height (4 bytes) Image width (4 bytes) Number of color planes (2 bytes) =1 Number of bits per pixel (2 bytes) Compression method used (4 bytes) Number of bytes of bitmap data (4 bytes) Horizontal screen resolution (4 bytes) Vertical screen resolution (4 bytes) Number of colors used in the image (4 bytes) =0 Number of important colors (4 bytes) COLOR TABLE The color table holds 256 entries of 4 bytes each. BITMAP DATA The ordering of the bytes reflects the left-to-right order of pixels, starting with the bottom line in the image.
300 x 300, 24 бит 300 x 300, 4 бит 50 x 50, 24 бит 20 x 20, 24 бит 300 x 300, 3 бит

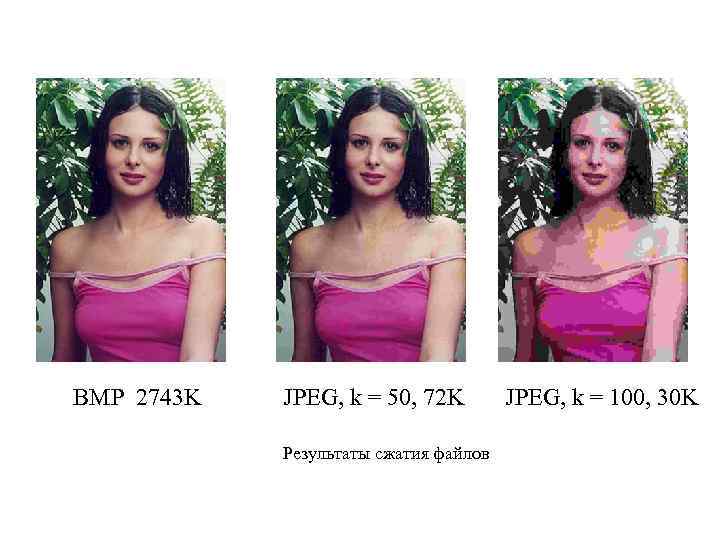

BMP 2743 K JPEG, k = 50, 72 K Результаты сжатия файлов JPEG, k = 100, 30 K
